Perception Neuron Studio Ultimate Edition

Perception Neuron Studio Ultimate Edition

さらに進化したモーションキャプチャー・アップグレードモデル
「Neuron Studio Gloves」を付属


2020年3月に発売されたNOITOMのモーションキャプチャー製品「Perception Neuron Studio」のアップグレード版となる「Perception Neuron Studio Ultimate Edition」が登場。

本製品では、従来の全方位アンテナに加えて、新たに指向性アンテナを同梱。また、専用ソフト「Axis Sudio」に新機能を追加しています。さらに、製品の保証期間が従来品より延長されました。「Perception Neuron Studio Ultimate Edition」では、「Neuron Studio Gloves」が付属しており、全身+両指のモーションキャプチャーが可能です。


※本ページでは、同時発売の「Perception Neuron Studio Body」「Perception Neuron Studio Ultimate Edition」それぞれの違いをわかりやすくするため、両方の仕様を掲載している個所がございます。


●同時発売の「Perception Neuron Studio Body」の製品ページはこちら



「Perception Neuron Studio Body」「Perception Neuron Studio Ultimate Edition」の主な違い

  Neuron Studio Gloves 指向性アンテナ 全方位アンテナ トランシーバー 保証
Perception Neuron Studio Body 無し 1 1 1 2年
Perception Neuron Studio Ultimate Edition 付属 2 2 2 3年


  Axis Studioの追加機能
Perception Neuron Studio Body Mini Toolbar、Calc Broadcasting、Timecode、Range of Motion Data、VRPN機能以上5個の機能を追加
Perception Neuron Studio Ultimate Edition Mini Toolbar、Fingers Unconstrained(グローブ)、Calc Broadcasting、Timecode、Range of Motion Data、VRPN 、
3年以内に自由に更新できる新機能・機能強化機能(アップデート機能)
以上7個の機能を追加

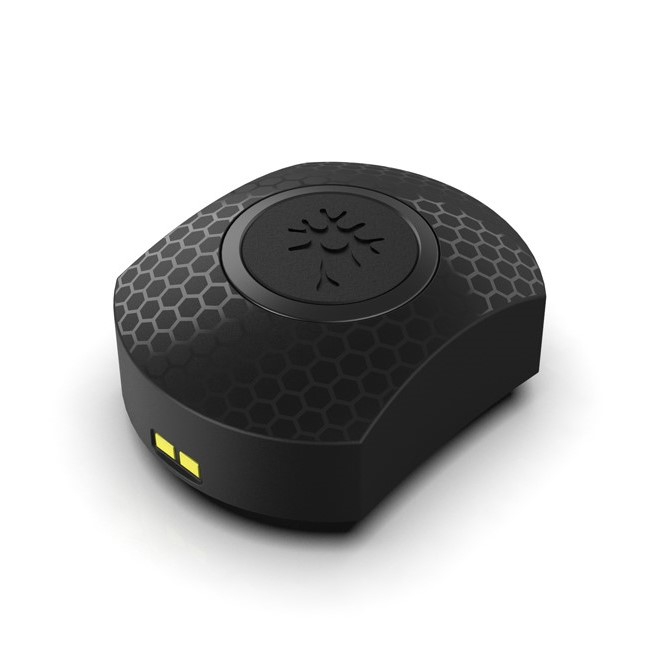

Neuronセンサー

ジャイロスコープ、加速度計、磁力計を備えたIMU(慣性計測装置)を内蔵した、「Neuron(ニューロン)」センサーが頭部や腕、脚など各部の動きを読み取り、Wi-Fi経由にて画面上のキャラクターモデルへとその動きを反映させます。

センサーにはLEDライトが備わっており、複数のPerception Neuron Studio製品を同時に使用する際、チャンネルごとに異なる色のLEDが発光します。

※Perception Neuron Studio製品を最大5台まで接続可能(グローブ装着時は最大3台)

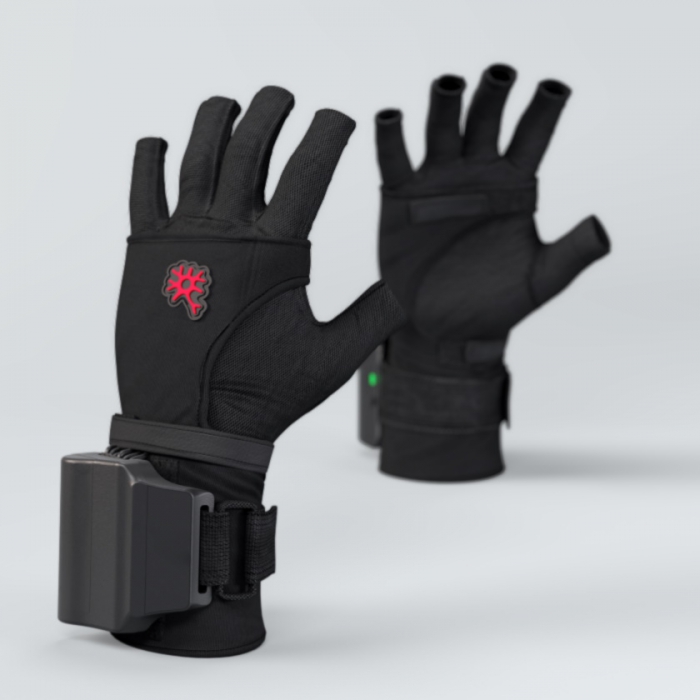

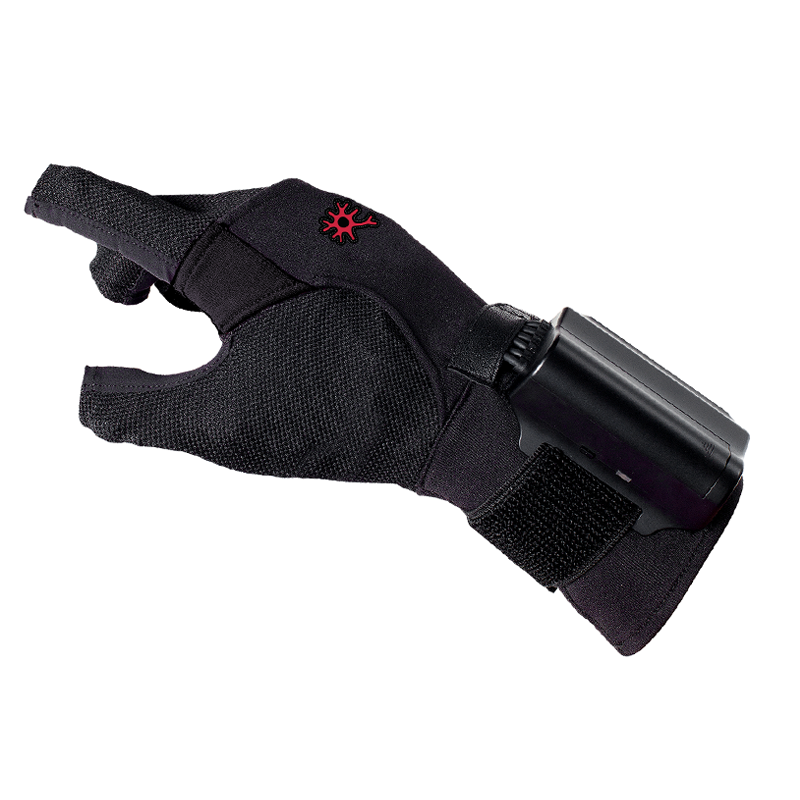

Neuron Studio Gloves ※「Perception Neuron Studio Ultimate Edition」のみ付属

高精度9自由度のIMUセンサー(ジャイロスコープ、加速度計、磁力計搭載の慣性計測装置)を内蔵した専用グローブで、「Perception Neuron Studio Ultimate Edition」のみ付属。
このグローブを併用することで、全身+両指のモーションデータが一括で取得できます。
全身の動きに手のモーションが加わることで、キャラクターモデルの表現力がさらに広がります。
付属のアンチマグケースには、グローブを収納するスペースがあらかじめ設けられており、セットでの持ち運びも容易です。




グローブのサイズはS/M/Lの3種類。
日本人の標準的なサイズは「S」となり、「PNS-Ultimate Edition-S」に付属しています。
なお、MやLサイズが付属しているモデルはお取り寄せとなります。

※Mサイズ付属の「PNS-Ultimate Edition-M」、Lサイズの付属「PNS-Ultimate Edition-L」は、注文を受けてからメーカーへ発注するため、商品到着までお時間がかかります。
※サイズ表にて詳しい寸法をご確認ください。サイズ違いによる返品・返金等は対応いたしません。
※日本人の標準サイズはSサイズとなります。


Neuron Studio Glovesサイズ表

グローブ同梱の製品型番 手の甲周り 中指の長さ
PNS-Ultimate Edition-S 19-23cm 9-10cm
PNS-Ultimate Edition-M 23-25cm 10-11cm
PNS-Ultimate Edition-L 25cm以上 11cm以上





手の甲周り
手の周りの最も広い部分を測定します(親指を除く)。

中指の長さ
中指の先端から中指の付け根まで測定します。



専用ソフト「Axis Studio」

モーションキャプチャーのキャリブレーションや、データの録画および出力を行なう専用ソフト「Axis Studio」。
録画データをBiovision BVH形式、Biped BVH形式、FBX形式として出力することが可能です。
研究や解析に最適な「Calc Data」形式出力や、「Range of Motion Data(可動域データ)」の出力が可能です。

また、リアルタイムブロードキャスト機能を備えており、VTuberなどの配信にも活用できます。各センサーの電波状況や磁気干渉、バッテリー残量がパラメーターで確認できます。

※「Axis Studio」はWindows 10/11に対応。Macには対応していません。


●「Axis Studio」ダウンロードページ
※NOITOM社ホームページ(英語)よりダウンロードできます。

https://neuronmocap.com/content/axis-studio





■互換性確認済ソフトウェア


※弊社は他社ソフトウエアのサポートは実施していません。ご不明点などは各ソフトウェア・メーカーのサポートページをご覧ください。


■ソフトウェアの追加機能

「Perception Neuron Studio Ultimate Edition」では、「Axis Studio」に新たな機能が追加されています。

Mini Toolbar、Fingers Unconstrained(グローブ)、Calc Broadcasting、Timecode、Range of Motion Data、VRPN、3年以内に自由に更新できる新機能・機能強化機能(アップデート機能)を追加。


※同時発売の「Perception Neuron Studio Body」とは機能の数が異なります。




全方向性アンテナおよび指向性アンテナ

トランシーバーに搭載された全方向性(オムニ)アンテナは、3dBiの伝送ゲインアンテナとなります。
広いエリアで本製品を使用する場合は、同梱の10dBiを伝送する指向性アンテナに変更することで、信号を良好に受信することができます。

通常の使用環境では、全方向性アンテナの場合は約8〜10メートルの範囲で信号を受信することができ、指向性アンテナの場合は約20メートルの範囲をサポートします。

※指向性アンテナは一方向に信号を伝送するため、Neuronセンサーをアンテナの方向に向ける必要があります。なお、背面領域では機能しません。


●全方向性(オムニ)アンテナ


※赤枠の部分がアンテナとなります。

●指向性アンテナ




●同梱アンテナ数量

Perception Neuron Studio Body:全方向性アンテナ×1、指向性アンテナ×1
   Perception Neuron Studio Ultimate Edition:全方向性アンテナ×2、指向性アンテナ×2

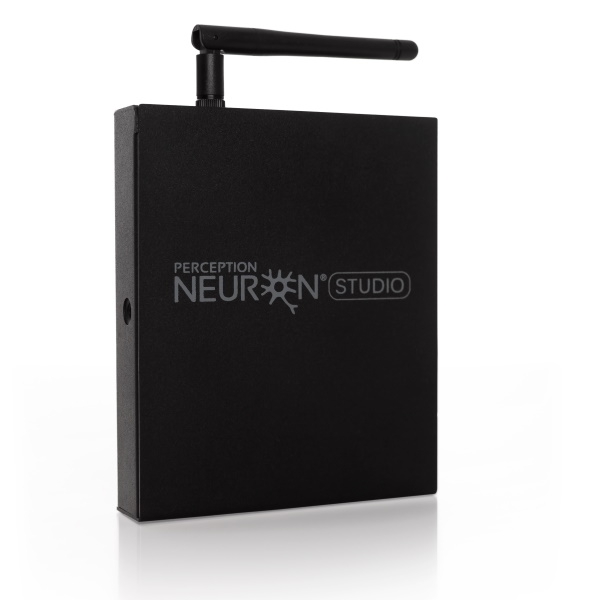

トランシーバー

「Perception Neuron Ultimate Edition」はトランシーバーを2台同梱しています。
全方向性アンテナと指向性アンテナ(各2同梱)と組み合わせることで、信号の受信を強化します。
※同時発売の「Perception Neuron Studio Body」では、アンテナ、トランシーバーを各1台同梱。




「Perception Neuron Ultimate Edition」には、1つのチャネルにて2台のトランシーバーを使用することで、信号を強化できるという機能があります。
例えるならば、トランシーバーは人間の耳のような役割を担っており、各センサーからのデータを2つの耳(トランシーバー)が聞き分け、それぞれのトランシーバーから送られてきたデータを専用ソフト「Axis Studio」が統合します。

最新のAxis Studio v2.7とトランシーバーファームウェアがあれば、2台のトランシーバーを同じコンピューターにUSB接続するだけで、「Axis Studio」がデータを結合してくれます。

※2台のトランシーバーは同期する必要があるため、5メートル以上離すことはできません。

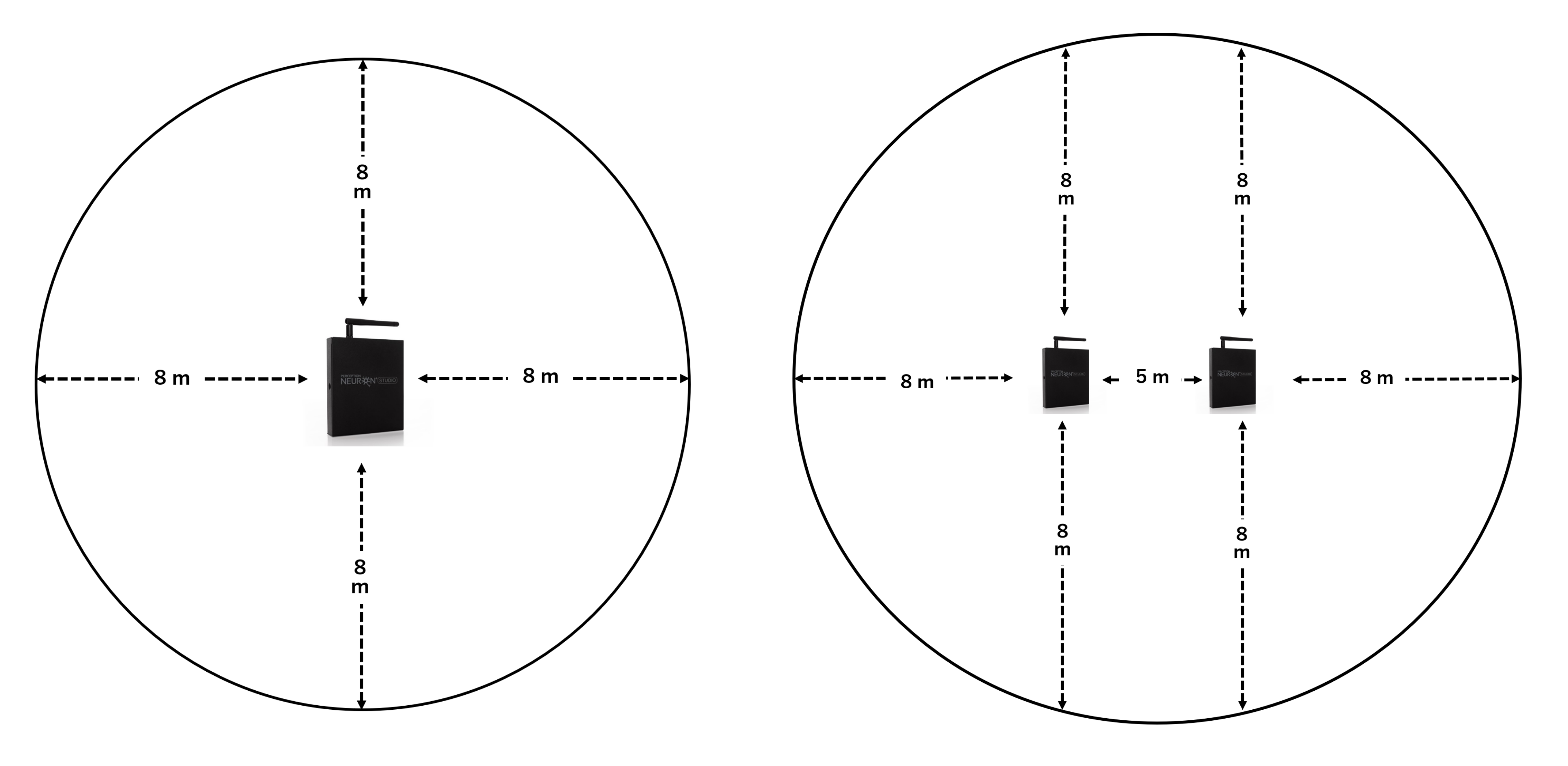

■2台のトランシーバーを使用することの利点

①信号領域の拡大
 全方向性アンテナを備えた1台のトランシーバーは、約8メートルをサポートします。
 2つアンテナを使用する場合は約20メートルをサポートします。



②信号レートの向上
 例えば、理論上100フレームのセンサーデータを受信できる環境にて、実際は電波干渉のため、片方のトランシーバーは1から80までのフレームを受信(80%)、もう片方のトランシーバーは20から90までのフレームを受信できる状態(70%)の場合、2台のトランシーバーからのデータを「Axis Studio」が統合することで、1から90までのフレーム(全体の90%)をカバーすることができ、より良いモーキャップ性能を得ることができます。

※受信状態や使用環境により、信号レート向上の数値はそれぞれ異なります。





保証期間

従来の「Perception Neuron Studio」製品では保証期間は通常1年でしたが、今回の2製品では保証期間が延長されており、安心してご使用いただけます。

Perception Neuron Studio Body:2年
Perception Neuron Studio Ultimate Edition:3年








Neuronセンサー
寸法 43×33×20mm
重量 約18.9g
ダイナミックレンジ 360deg
加速度計範囲 ±32g
ジャイロスコープ範囲 ±2000dps
解像度 0.02deg
送信機/受信機の周波数 2401-2480MHz
RF出力 -1.71dBm
電源 バッテリー
キャリブレーション方法 同時に17個のセンサーをキャリブレーション
バッテリー稼働時間 約4.5時間(LED ONの場合) / 約5.5時間(LED OFFの場合)
充電時間 約2時間
動作温度 0°C -50°C
LED color RGB(オプション:LED OFF)

トランシーバー
寸法 132×109×25mm
重量 約485g
センサーの最大接続数 全身:17
全身+指:29*
*指の接続数は「Perception Neuron Studio Ultimate Edition」付属の「Neuron Studio Gloves」を使用した場合
接続 USB 2.0 (full-speed)、Ethernet経由
送信器 / 受信器 周波数 2401-2483MHz
RF出力 20dBm(最大)
出力レート 90/100/120/240Hz
※出力レートはAxis Studioで設定可能。
※出力レート120Hz/240Hzはグローブを使用しない場合のみ設定可能。
レイテンシー <20ms
無線範囲 最大100mまで拡張可能

Axis Studio
対応OS Windows 10/11
※Macには対応していません。
SDK C/C++ API and plugin for Unity3D® and Unreal®.
データ形式 RawデータおよびBVH(Biovision/Biped)形式、FBX形式、Calculation Data、Range of Motion Dataでの出力にも対応
最大同時ユーザー数 全身:5人
全身+指:3人*
*「Perception Neuron Studio Ultimate Edition」付属の「Neuron Studio Gloves」を使用した場合



Neuron Studio Gloves
※「Perception Neuron Studio Ultimate Edition」のみ付属
サイズ 種類 Sサイズ
※「PNS-Ultimate Edition-S」に付属
※日本人の標準的なサイズとなります。
Mサイズ
※「PNS-Ultimate Edition-M」に付属
Lサイズ
※「PNS-Ultimate Edition-L」に付属
手の甲周り 19-23cm 23-25cm 25cm以上
中指の長さ 9-10cm 10-11cm 11cm以上
重量 約105g
センサー 9自由度IMU(Ultra-low hysteresis)
加速度計範囲 ±8g
ジャイロスコープ範囲 ±2000dps
解像度 0.02deg
周波数 2400MHz-2483MHz
精度 ロール 0.7°
ピッチ 0.7°
ヨー
800Hz
出力レート 60/90/96/100Hz
※出力レートはAxis Studioで設定可能
電源 単三乾電池×2(各グローブに1個使用)
稼働時間 約5時間
その他 製品の型番ごとに、付属グローブのサイズが異なります。サイズをご確認の上、お求めください。


●システム要件

OS Windows 10/11
※Macには対応していません。
メモリ 4GB以上
グラフィックス NVIDIAまたはAMD VRAM 2GB以上を搭載
OpenGL 4.4以上をサポート、DirectX9以上をサポート
その他 2つ以上の空きUSBポート、1つ以上のLAN(RJ-45)コネクタ


●パッケージ内容

内容 Perception Neuron Studio Ultimate Edition
Perception Neuron Studioセンサー 17+予備×1
Neuron Studio Gloves 1
トランシーバー 2
全方向性アンテナ 2
指向性アンテナ 2
トランシーバー用USB ケーブル 2
LANケーブル 3
充電用専用電源アダプター 1
専用電源コード 1
充電ケース(センサー保管兼キャリブレーション用) 1
ボディストラップ 1
各部ストラップ 28cm×6、38cm×4、50cm×2、62cm×1
アンチマグケース 1

※ご使用時は磁気干渉が少ない場所でご使用ください。干渉すると誤差が生じます
※上記仕様は2022年6月8日現在の情報に基づきます。品質の向上のため予告無く変更する場合がありますのでご了承願います。

専用ソフト「Axis Studio」





モーションキャプチャーのキャリブレーションや、データの録画および出力を行なう専用ソフト「Axis Studio」。
録画データをBiovision BVH形式、Biped BVH形式、FBX形式として出力することが可能です。
研究や解析に最適な「Calc Data」形式出力や、「Range of Motion Data(可動域データ)」の出力が可能です。

また、リアルタイムブロードキャスト機能を備えており、VTuberなどの配信にも活用できます。各センサーの電波状況や磁気干渉、バッテリー残量がパラメーターで確認できます。

※「Axis Studio」はWindows 10/11に対応。Macには対応していません。



機能


基本センサーマネジメント
センサーキャリブレーション
システム・バッテリー・ステータス
基本システム・キャリブレーション
強化システム・キャリブレーション
磁力環境測定器
電磁波耐性*
人体寸法カスタマイズ
グラフィックベース迅速人体計測
マルチ・ビュー・ウィンドウ
モーション・データ録画/再生
モーション・データ・フィルタリング・円滑化
コンタクト・ポイント編集
.bvhフォーマット出力
.fbxフォーマット出力
リアルタイム・モーションデータ・ストリーミング
リアルタイム・rawセンサーデータ・ストリーミング
録画・再生機能
ベーシック・データ・ビジュアライザー
アドバンスト・データ・ビジュアライザー
対応OS Windows 10/11
※Macは対応していません
動作推奨環境 ・CPU:Intel Core i5-4590以上
・メモリー:8GB+ RAM以上
・グラフィックカード:2GB DRAM以上。OpenGL 4.4以上およびDirectX 9以上をサポート
・USB:USB 3.0ポートもしくはUSB 2.0ポートをx1以上
・OS:Windows 10以降
※HMDソリューション開発の場合、AMD Radeon R9 290以上またはNVIDIA GeForce GTX 970以上のグラフィックカードを使用することをおすすめいたします。
* 電磁波耐性機能は逆運動学アルゴリズムに基づいており、鉄素材・構造を含む床からの比較的弱い電磁干渉下でも本製品の使用を可能にする一方、低い姿勢時にエラーを誘発しやすくなります。

※「Axis Neuron」「Axis Neuron Pro」 で対応していた「リアルタイム・rawセンサーデータ・ストリーミング」「ベーシック・データ・ビジュアライザー」「アドバンスト・データ・ビジュアライザー」は、「Axis Studio」では対応していません。

※ソフトウェアの機能や仕様、デザインなどは、品質向上のため予告なく変更されることがあります。あらかじめご了承ください。



Axis Studioダウンロード方法

「Axis Studio」は、NOITOM社ホームページよりダウンロードできます。
※下記ボタンを押すと、NOITOM社ホームページ(英語)にリンクします。





SDK / PLUG INダウンロード方法


Perception Neuron Studio専用ソフト「Axis Studio」は、BVHストリーミング、FBX出力、Rawデータ出力に対応。
さらに、C/C++ API付SDK、Unity3D、Unreal Engineなど、各種サードバーティ製ソフトウエアもサポートします。
下記リンク先より直接ダウンロードしてください。



【 MOTIONBUILDER PLUGIN 】 https://neuronmocap.com/software/motionbuilder-plugin​

【 UNITY SDK 】 https://neuronmocap.com/software/unity-sdk

【 UNREAL PLUGIN 】 https://neuronmocap.com/software/unreal-plugin

【 NEURON DATA READER SDK 】 https://neuronmocap.com/software/neuron-data-reader-sdk​






互換性確認済ソフトウェア




※弊社は他社ソフトウェアのサポートは実施していません。ご不明点などは各ソフトウェア・メーカーのサポートページをご覧ください。








「Axis Studio」の起動にはUSBドングルとアクティベーションコードが必要になります。
このページでは、製品に同梱されているUSBドングルとアクティベーションコードによる、「Perception Neuron Studio Ultimate Edition」のアクティベーション方法をご案内いたします。

※本ページに掲載している画像はイメージとなります。WEBサイトや「Axis Studio」の表示画面、USBドングルの形状等、実際とは異なる場合がございます。あらかじめご了承ください。



●同梱物
・USBドングル 1個
・アクティベーションコード







■アクティベーション方法



準備

・アクティベーション・プロセス中は、コンピューターをインターネットに接続する必要があります。
・アクティベーション中にファイアウォールを無効にする必要がある場合があります。アクティベーション完了後に、ファイヤーウォールを再度有効にしてください。



「Axis Studio」最新バージョンのダウンロードおよびインストール

アクティベーションを実行するには、「Axis Studio」が最新のバージョンである必要があります。
NOITOMの下記ダウンロードページにアクセスし、最新の「Axis Studio」をダウンロードし、インストールを行なってください。

Axis Studioダウンロードページ
https://neuronmocap.com/content/axis-studio

※NOITOMのWEBサイトに接続します



CODEMETER CONTROL CENTERのダウンロードおよびインストール

USBドングルのご利用にあたり、下記URLより「CODEMETER CONTROL CENTER」をダウンロードし、インストールを行なってください。
※自動でポップアップウィンドウが開きます。ポップアップのブロックをしている方は下図の赤枠内の「direct link」を押してダウンロードを実施してください。

https://www.wibu.com/us/support/user/downloads-user-software/file/download/7150.html

※WIBU-SYSTEMSのWEBサイトに接続します。







USBドングルのアクティベーション

1. USBドングルのコネクタ側面に記載されているシリアル番号をメモ等に控えてください。




2. USBドングルをご使用のPCのUSBポートに接続してください。


※画像はイメージです。


3. 「Axis Studio」を起動してください。

4. アクティベーションウィンドウがポップアップで表示されます。




5. 「ACTIVATE」ボタンをクリックします。

6. USBドングルとご一緒にお送りしているアクティベーションコードを入力して、「NEXT」ボタンをクリックしてください。

※アクティベーションコードはハイフンを入力せず、5桁ずつ入力をしてください。
アクティベートコードの例 :ABC12-DEF34-GHI56-JKL78-MNOP9
1番目の空欄にABC12、2番目の空欄にDEF34…このように5桁×5を分けて入力してください。




7. アクティベートの確認画面が表示されます。
 USBドングルのシリアル番号が表示されますので、メモに控えた番号と相違ないかご確認の上、「ACTIVATE」ボタンをクリックしてください。




8. 「アクティベート完了」のメッセージが表示されたらアクティベート完了です。



注意点・その他

※今後、「Axis Studio」を起動する際には、USBドングルの接続が必須となります。破損・紛失しないよう厳重に保管してください。
※アクティベート完了後は、オフラインでもご利用いただけます。
※アクティベートでご不明な点がございましたら、下記情報をご記入の上、株式会社アユート・NOITOMサポート:support-vr@aiuto-jp.co.jpまでメールでお問い合わせください。

・お名前
・USBドングルのシリアル番号
・アクティベーションコード
・カスタマー番号
・ご連絡先メールアドレス







Perception Neuron Studio Ultimate Edition
導入事例






CGアニメーション制作実習


学校法人 西沢学園 様


3D-CGを学ぶ学生がアニメーション制作実習の作品制作に活用



3D-CGを学ぶ学生がアニメーション制作実習の作品制作に活用します。
また、学内イベントにおいて、学生が制作したキャラクターをリアルタイムに動かすデモンストレーションなどにも使用します。

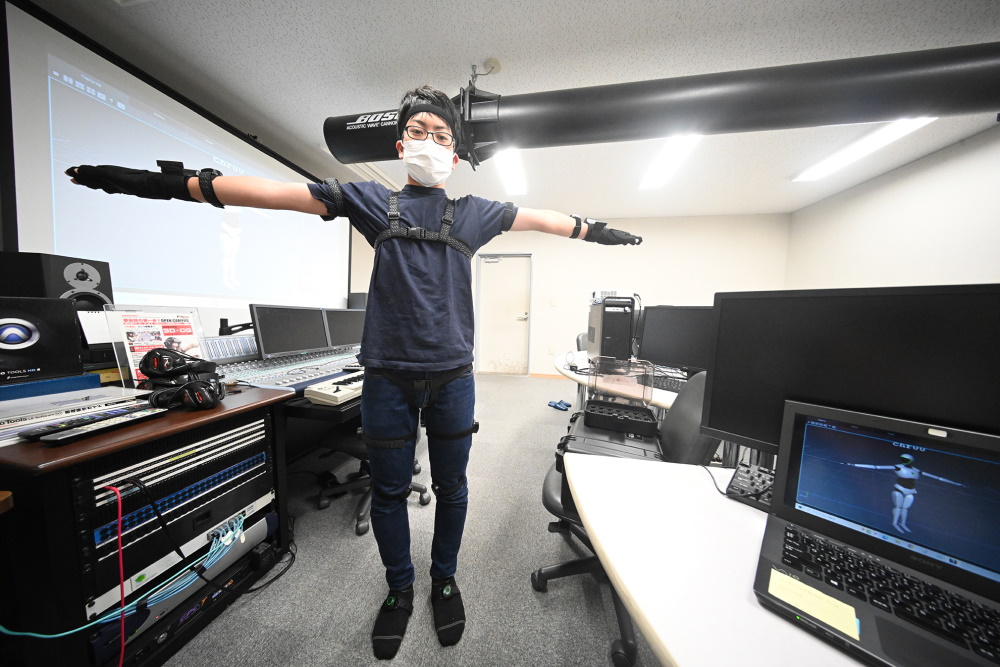

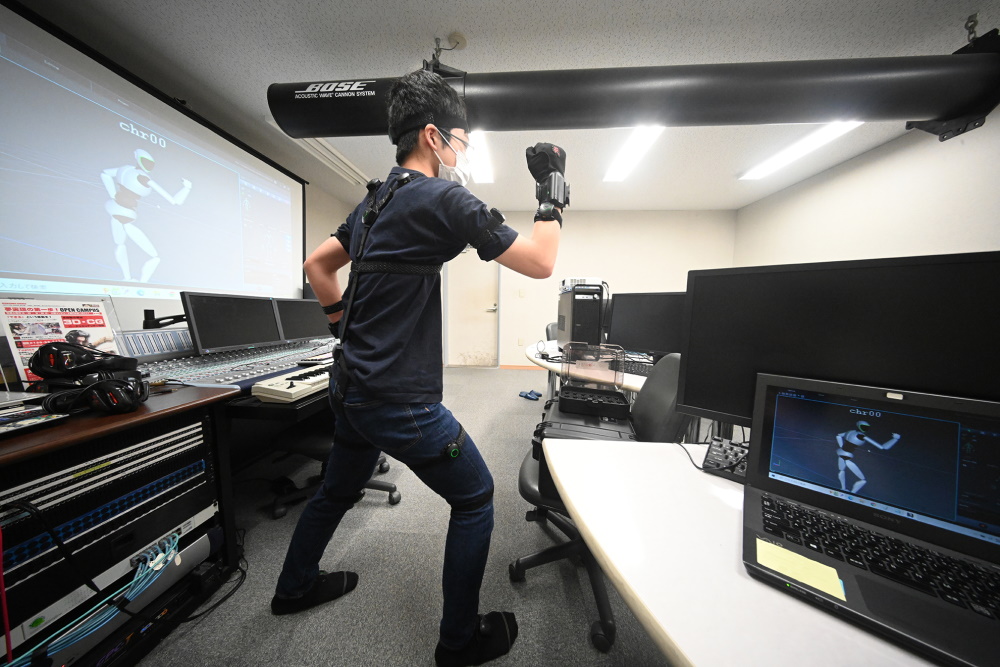

本校では、3D-CGのアニメーション制作実習用として、光学式モーションキャプチャーシステム(モーションアナライシス)を導入していましたが、この度、新たにNOITOM「Perception Neuron Studio Ultimate Edition」を導入しました。

光学式モーションキャプチャーとは異なり、ジャイロスコープ、加速度計、磁力計を備えたIMU(慣性計測装置)を内蔵した「Neuron(ニューロン)センサー」を体の各部に取り付けることで動きを読み取ることができるため、固定された設置スペースが必要なく、場所を選ばずにモーションキャプチャーが可能になりました。

さらに、「Neuron Studio Gloves」により指の動きまで同時に読み込むことができ、表現力豊かなモーションデータを作成できるようになりました。





■学校法人 西沢学園

・関西テレビ電気専門学校
・大阪コンピュータ専門学校
・大阪建設専門学校
・メディカルエステ専門学校

​〒530-0052 大阪市北区南扇町3-16
TEL 06-6314-0261
FAX 06-6313-1112

学校法人 西沢学園公式サイト(https://www.nishizawa.ac.jp/
