ベストセラーPCケース「CM690シリーズ」のアップデートモデル
「MasterBox CM694」「MasterBox CM694 TG」発売のお知らせ

Cooler Master Technology Inc（本社:台湾）は2019年6月17日、ミドルタワーPCケース「MasterBox CM694（スチールサイドパネル仕様モデル）」「MasterBox CM694 TG（強化ガラスサイドパネル仕様モデル）」を発表いたしました。

Cooler Master正規代理店である株式会社アユート（本社：東京都）では、以下の製品が取り扱い開始となりますので、ここにお知らせいたします。

CoolerMasterが誇るベストセラー「CM690シリーズ」が、ついにアップデートを果たします。根強いニーズのある5.25インチODDベイに加え、最大で3.5インチHDD x6台 + 2.5インチSSD x8台を搭載できる、圧倒的なストレージ収納力。グラフィックスカードの重量を支える「グラフィックスカードスタビライザー」。USB 3.1 (Gen 2) Type-Cに対応したI/Oポート。360mm水冷ラジエータを搭載できる優れた冷却拡張性。数々の進化を果たしながらも、体積は従来比約10%のサイズダウンを実現しました。

サイドパネルがスチール仕様の「MasterBox CM694」と、強化ガラス仕様の「MasterBox CM694 TG」2バージョンでの展開となります。


MasterBox CM694 / MasterBox CM694 TG

カーブ状メッシュパネル採用ミドルタワーケース

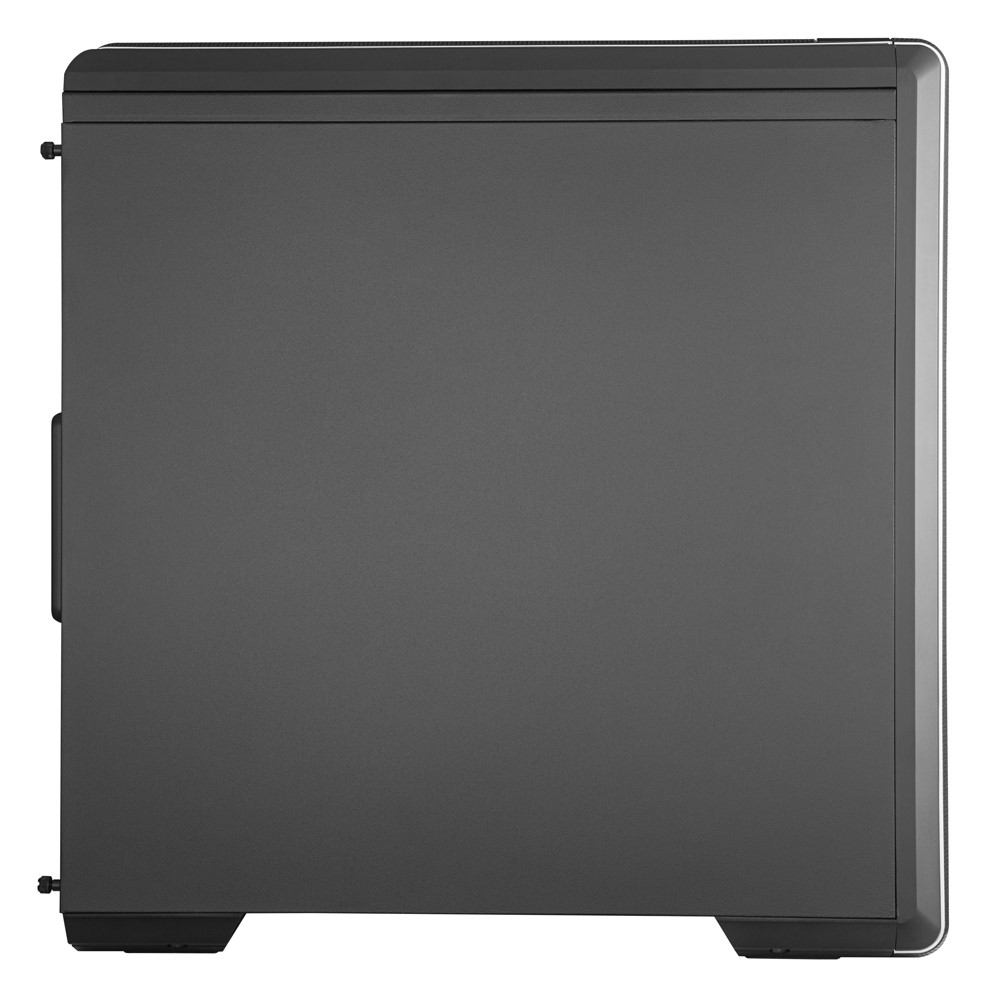

●「MasterBox CM694」＝スチールサイドパネル仕様モデル

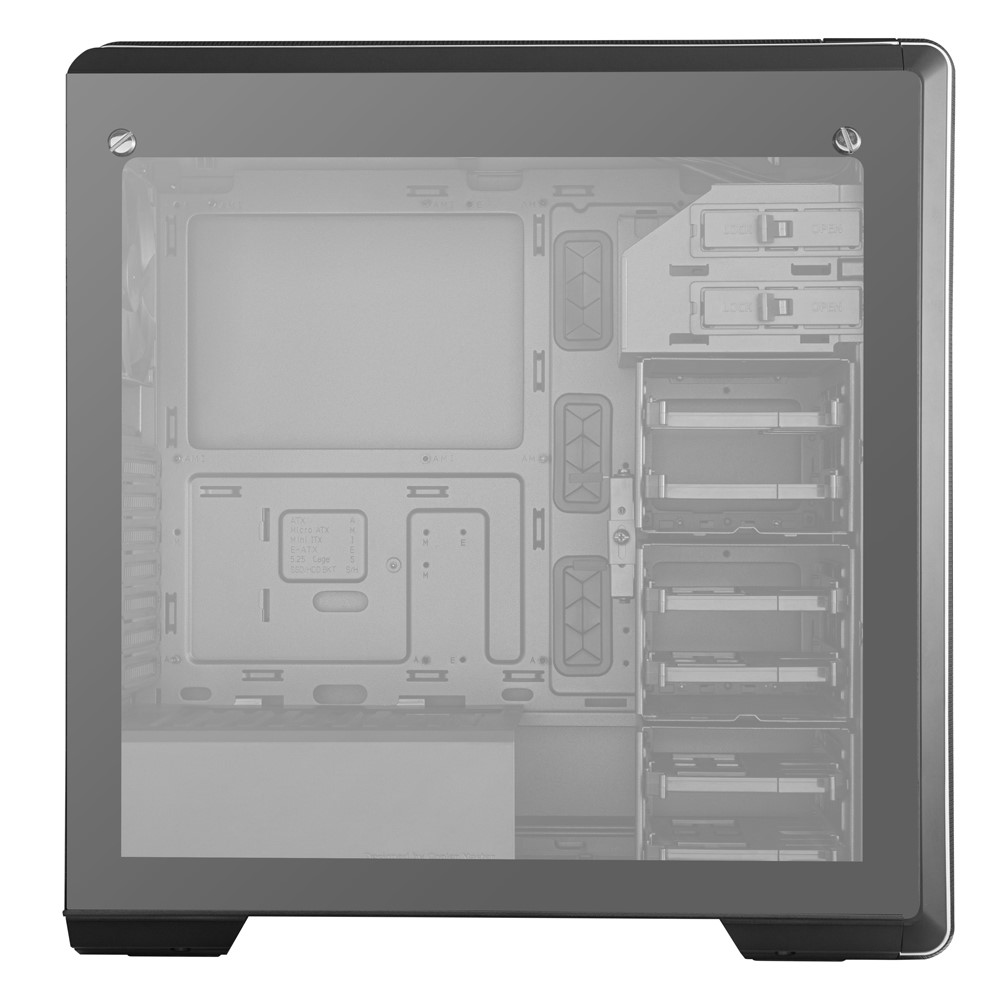

■「MasterBox CM694 TG」＝強化ガラスサイドパネル仕様モデル






カーブ状メッシュパネル

CM690シリーズの象徴的な、フロントからトップを覆うメッシュパネルは、ブランドロゴをイメージした新たな菱形パターンで構成されています。
細かなメッシュにより、最上位の通気性を確保すると同時に、ホコリをフィルタリングします。





モジュラー型ドライブケージ

1段にSSDとHDDを同時に搭載することができるトレイを2段備えた、新たなモジュラー型ドライブケージによって、シリーズの特長であったストレージ拡張性を更にアップデートしています。
標準搭載された3個のドライブケージは、大型グラフィックスカードや水冷ラジエータの設置など、システム構成に合わせて取外しや移動を行うことができます。






グラフィックスカードスタビライザー

大型グラフィックスカードの重量を支えるアーム機構により、マザーボードの歪みによるダメージを防ぎます。
パーツを組込んだPCを移送する際にも、より安全に運ぶことができます。







充実したI/Oポート

ゴム製の防塵キャップが付いたI/Oパネルには、
USB 3.0 x2
USB 3.1 (Gen 2) Type-C x1
4極ヘッドセットジャック
を搭載しています。








冷却拡張性

水冷ラジエータトップ:
120 / 140 / 240 / 280 / 360mm
(冷却ファンはブラケット上部への取付になる場合があります)

フロント:
120 / 140 / 240mm
(ドライブケージ2個を取外す必要があります)
280 / 360mm
(ドライブケージ2個とODDケージを取外す必要があります)

リア: 120mm





冷却ファントップ:
120mm x 3 / 140mm x 2

フロント:
120mm x 3 / 140mm x 2 (ODD非搭載時)
120mm x 2 / 140mm x 2(ODD搭載時)

リア: 120mm x 1






対応マザーボード

Mini-ITX
Micro-ATX
ATX
E-ATX *

*E-ATX は最大 12" x 10.7"までに対応。一部ケーブルマネジメント機構が使用できなくなります。







圧倒的ストレージ収納力

1段のトレイの上下の面に、3.5インチHDDと2.5インチSSDを同時に収納できる2段型ドライブケージx3個に加え、マザーボードトレイ背面に2個のSSDブラケットを搭載しています。
合計でHDD x6台とSSD x8台を同時に搭載できる、圧倒的なストレージ収納力を誇ります。





MasterBox CM694 製品ページ

MasterBox CM694 TG 製品ページ





■主な仕様

MasterBox CM694 / MasterBox CM694 TG


製品名/型番	MasterBox CM694(スチールサイドパネル仕様) / MCB-CM694-KN5N-S00 MasterBox CM694 TG(強化ガラスサイドパネル仕様) / MCB-CM694-KG5N-S00
サイズ	ミドルタワー
製品寸法(LxWxH)	スチール仕様：493mm x 220mm x 506mm (突起部を含む）,482mm x 220mm x 477mm (突起部を除く) 強化ガラス仕様 : 493mm x 224mm x 506mm (突起部を含む), 482mm x 224mm x 477mm (突起部を除く)
カラー	ブラック
主材料	スチール、プラスチック、強化ガラス(TGのみ)、メッシュ
対応マザーボード	Mini ITX, Micro ATX, ATX, E-ATX ※E-ATX は最大 12" x 10.7"までに対応。一部ケーブルマネジメント機構が使用できなくなります。
拡張スロット	7
5.25" ドライブベイ	2
2.5" / 3.5" ドライブベイ (combo)	6 (ドライブケージ x3)
2.5" ドライブベイ	8 (専用ブラケット x2 + combo x6)
I/O ポート	USB 3.0 Type A x2, USB 3.1 Type-C x1, 3.5mmヘッドセットジャック(オーディオ+マイク)
付属ケースファン - フロント	120mm fan x 2 (1200 RPM ± 200 RPM, 3 pin コネクタ)
付属ケースファン - リア	120mm fan x 1 (1200 RPM ± 200 RPM, 3 pin コネクタ)
対応ケースファン - フロント	120mm x 3 / 140mm x 2 (ODDなし), 120mm x 2 / 140mm x 2 (ODDあり)
対応ケースファン - トップ	120 mm x 3, 140mm x 2
対応ケースファン - リア	120mm x 1
対応水冷ラジエータ - フロント	120mm*, 140mm*, 240mm*, 280mm**, 360mm** (*ドライブケージ2個を取外した場合) (**ドライブケージ2個とODDケージを取外した場合)
対応水冷ラジエータ - トップ	120mm, 140mm, 240mm, 280mm, 360mm, (冷却ファンはブラケット上部への取付になる場合があります)
対応水冷ラジエータ - リア	120mm
クリアランス - CPUクーラー	171mm
クリアランス - グラフィックスカード	410mm （スタビライザーなし）, 350mm (スタビライザーあり), 280mm (スタビライザー + ドライブケージありの場合)
クリアランス - 電源ユニット	276mm(ドライブケージがリアポジションの場合160mmまで)
電源ユニット	ボトムマウント、標準ATX規格対応
ダストフィルター	トップ, フロント, ボトム
配線スペース	27~29mm
EAN Code	4719512087305 (スチール), 4719512087299 (TG)
UPC Code	884102059759 (スチール), 884102059742 (TG)
