「X670E VALKYRIE」のPCIExバスのレーンについて [設定方法]
BIOSTARのマザーボード「X670E VALKYRIE」のPCIExバスのレーンについては、以下のとおりとなります。

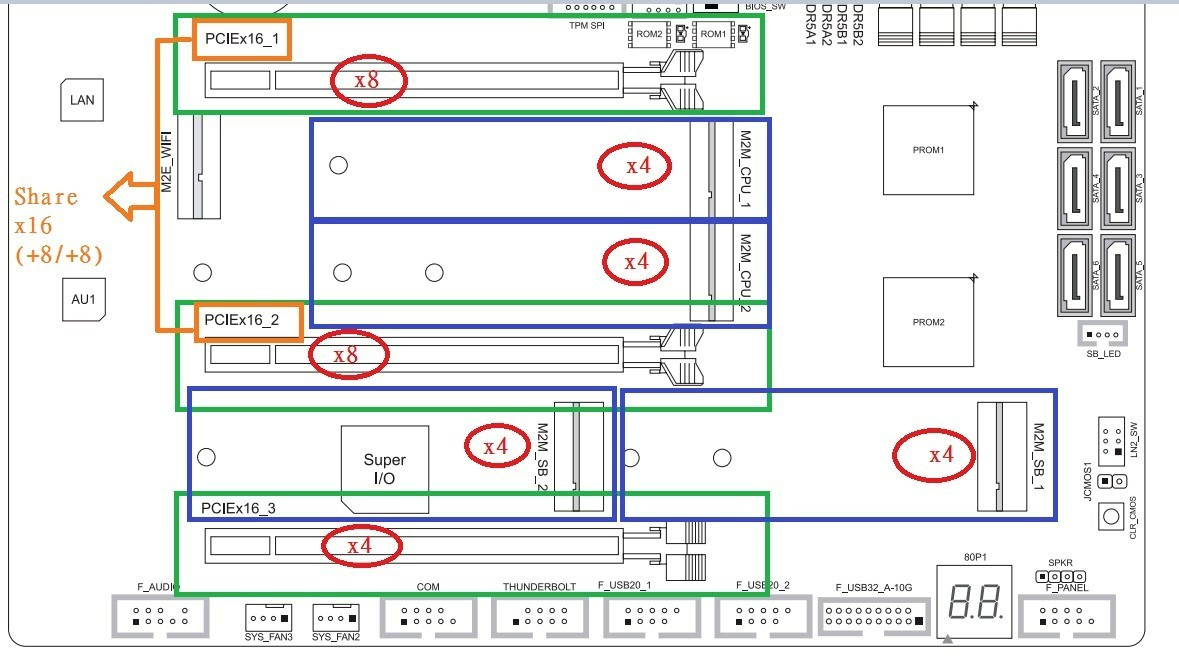

PCIEx16_1 SlotとPCIEx16_2 Slotのみ16レーン(8+8レーン)を共有します。
その他のPCIEx16_3 / PCIE NVMe M.2 スロット (M2M_CPU_1/2 & M2M _SB_1/2) はすべて独立レーン設計となっています。
そのため、BIOSでの指定は不要です。
PCIEx16_1 SlotとPCIEx16_2 Slotのみ16レーン(8+8レーン)を共有します。
その他のPCIEx16_3 / PCIE NVMe M.2 スロット (M2M_CPU_1/2 & M2M _SB_1/2) はすべて独立レーン設計となっています。
そのため、BIOSでの指定は不要です。
