2017年5月11日
BIOSTAR 製 AM4対応 Mini-ITXマザーボード
CPUクーラー取り付け検証リスト
各メーカーのAM4用リテンションキットを使用し、取り付けています。
※確認内容は取り付け位置のみです。
メーカー | 型番 | 通常メモリー 取り付け時 | 背高メモリー 取り付け時 | ||

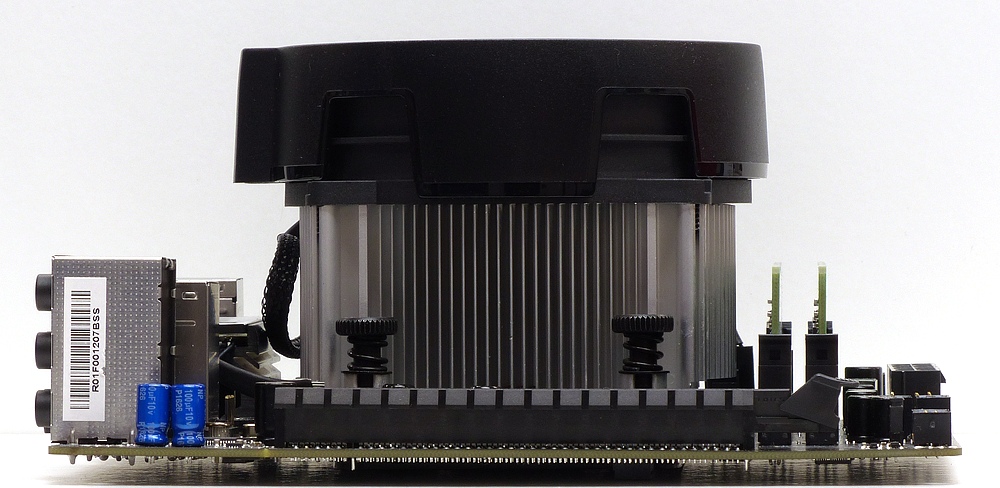

AMD | Ryzen 5 1600用クーラー | ● | ![]() ![]() |
● | ![]() ![]() |

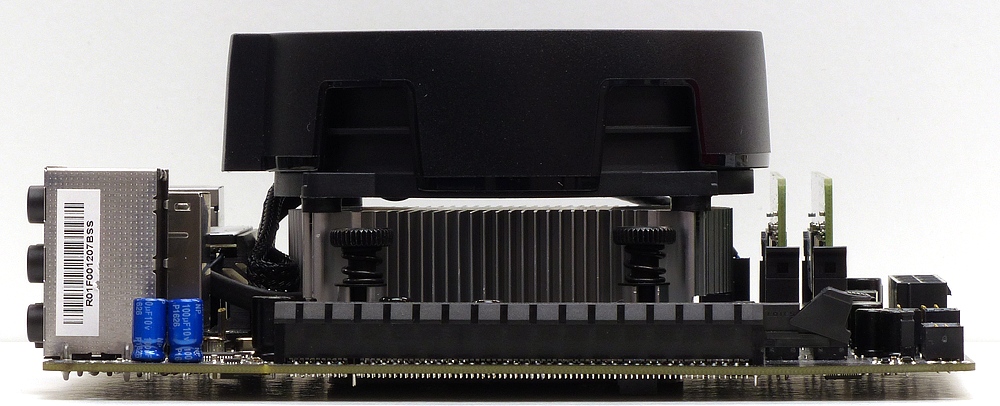

AMD | Ryzen 5 1400用クーラー | ● | ![]() ![]() |
× | |

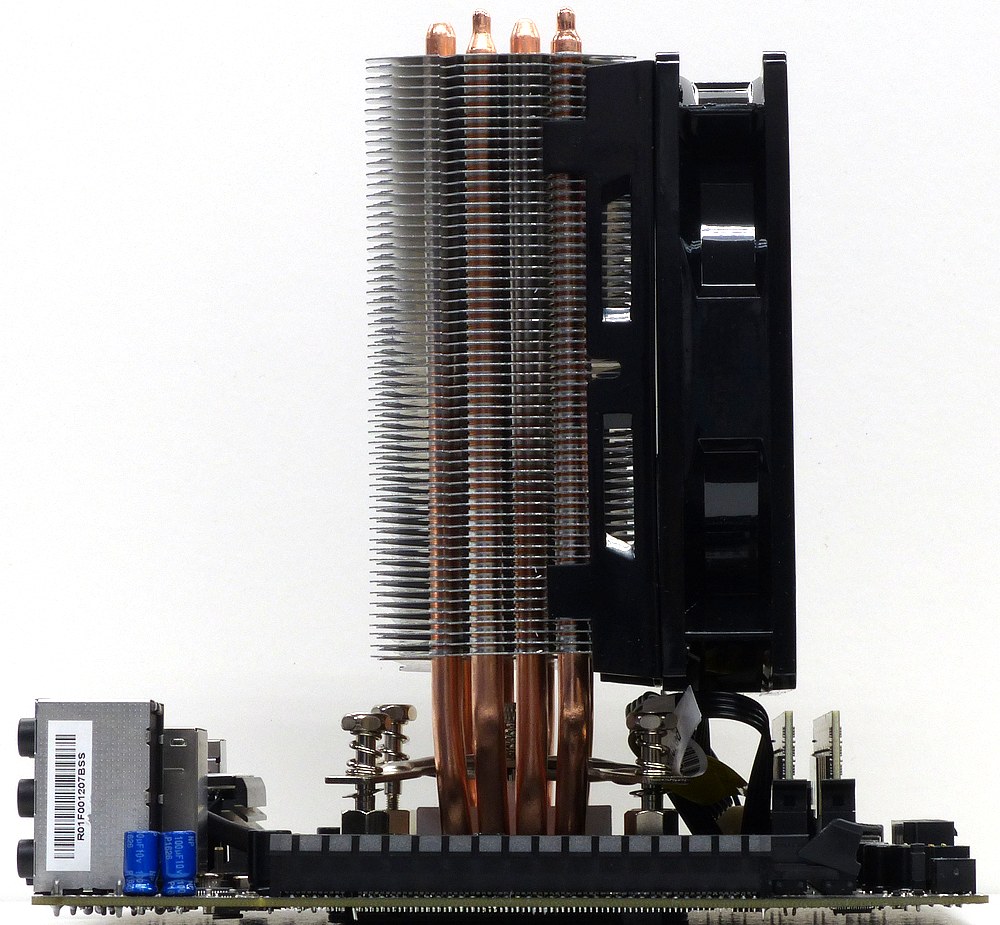

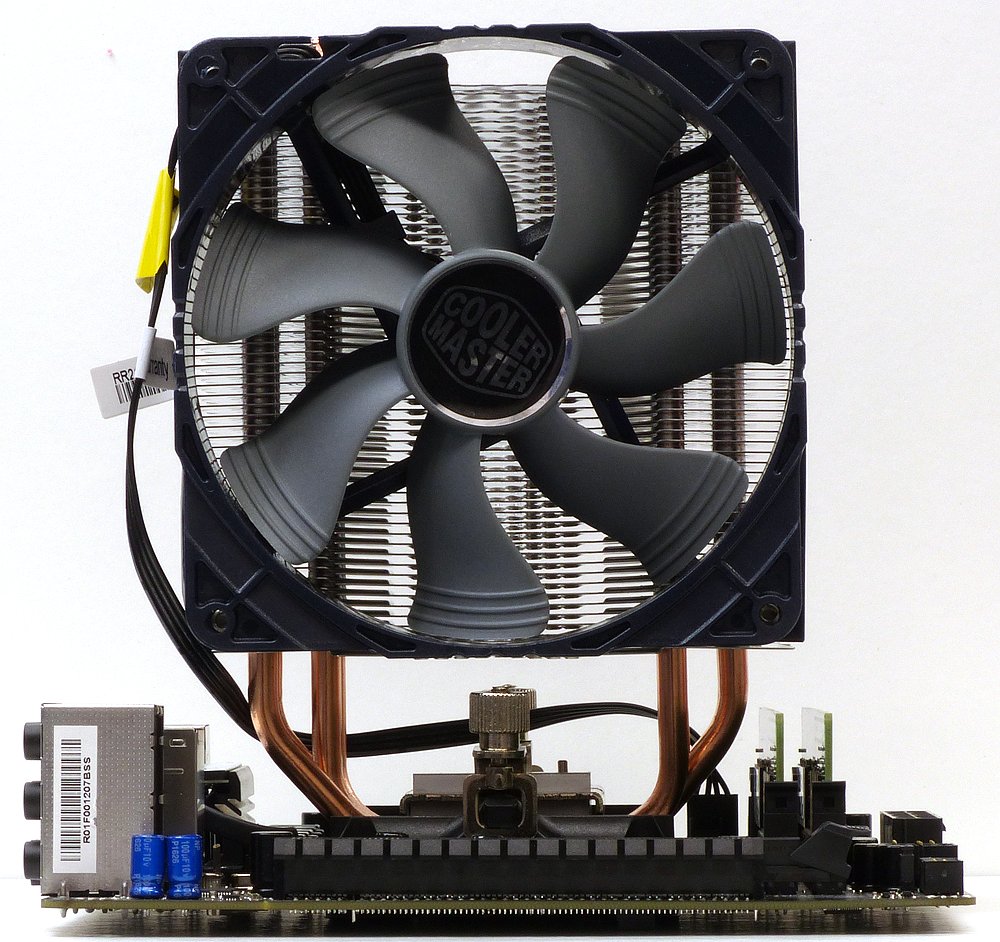

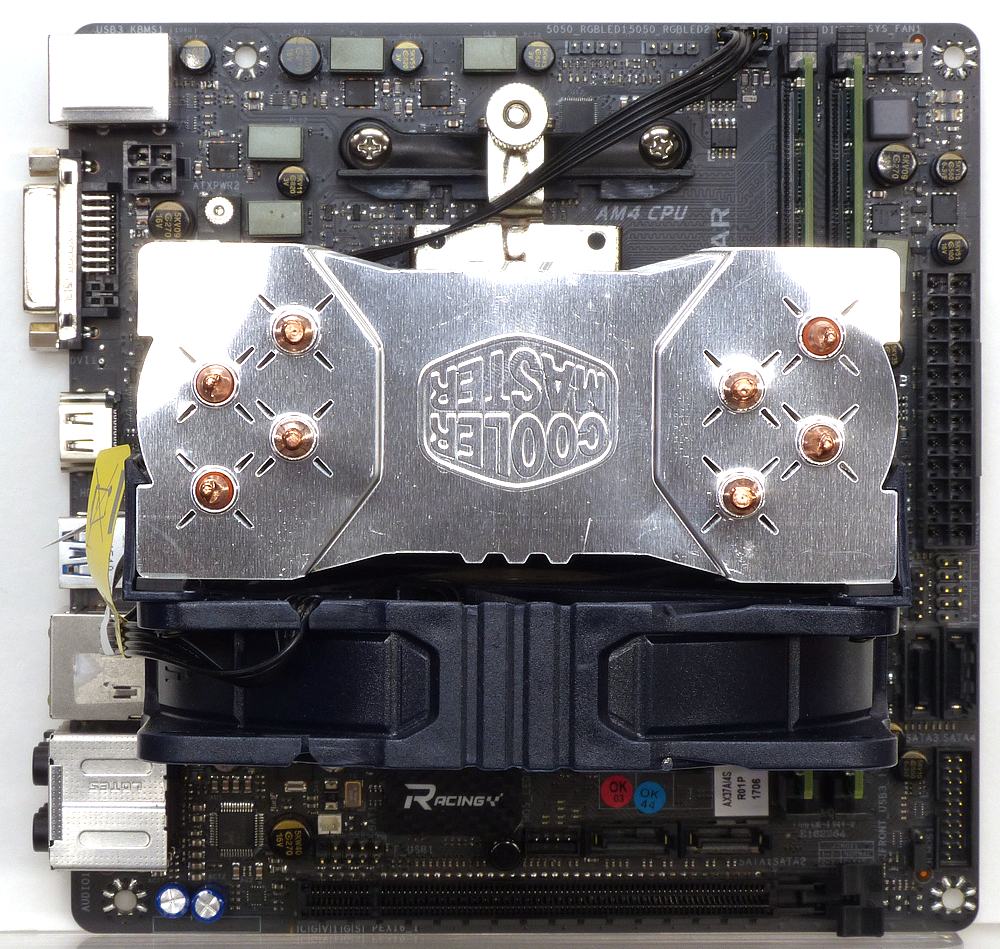

CoolerMaster | Hyper 212EVO/212X | ● | ![]() ![]() |
× | |

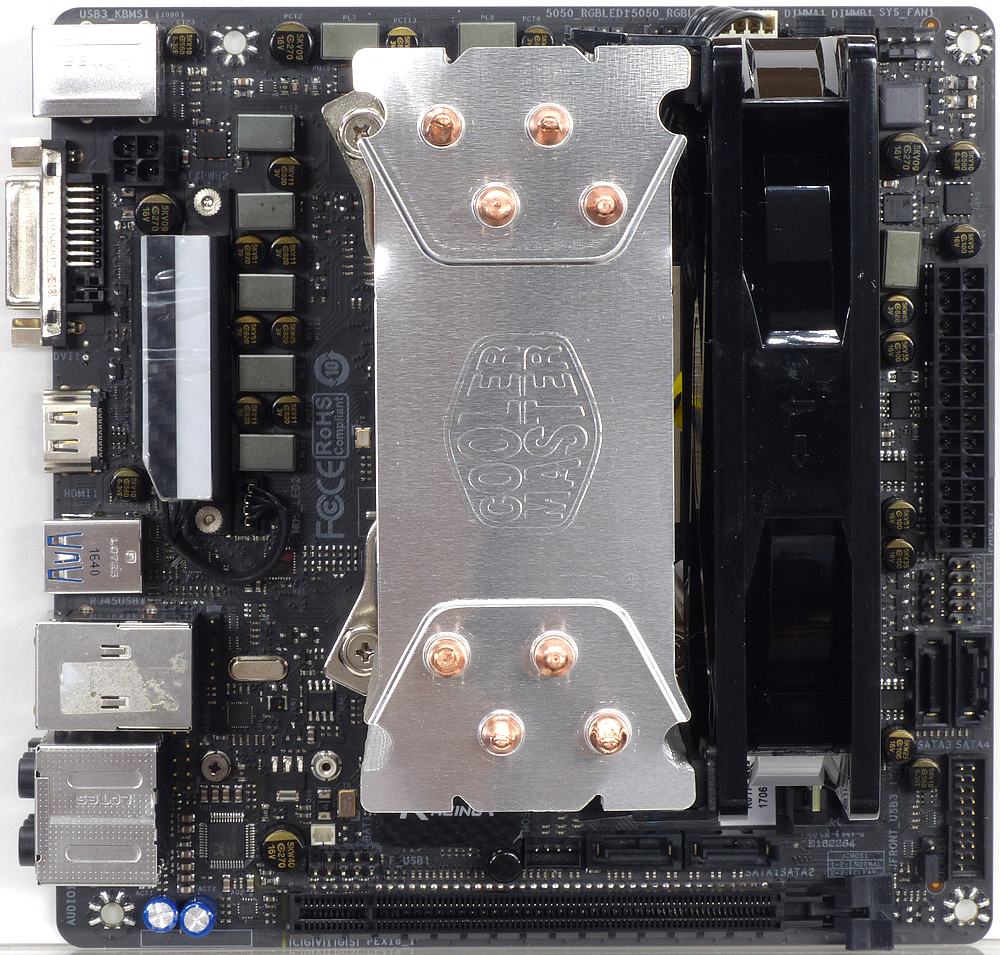

CoolerMaster | Hyper 212EVO | ● ※5 | ![]() ![]() |
× | |

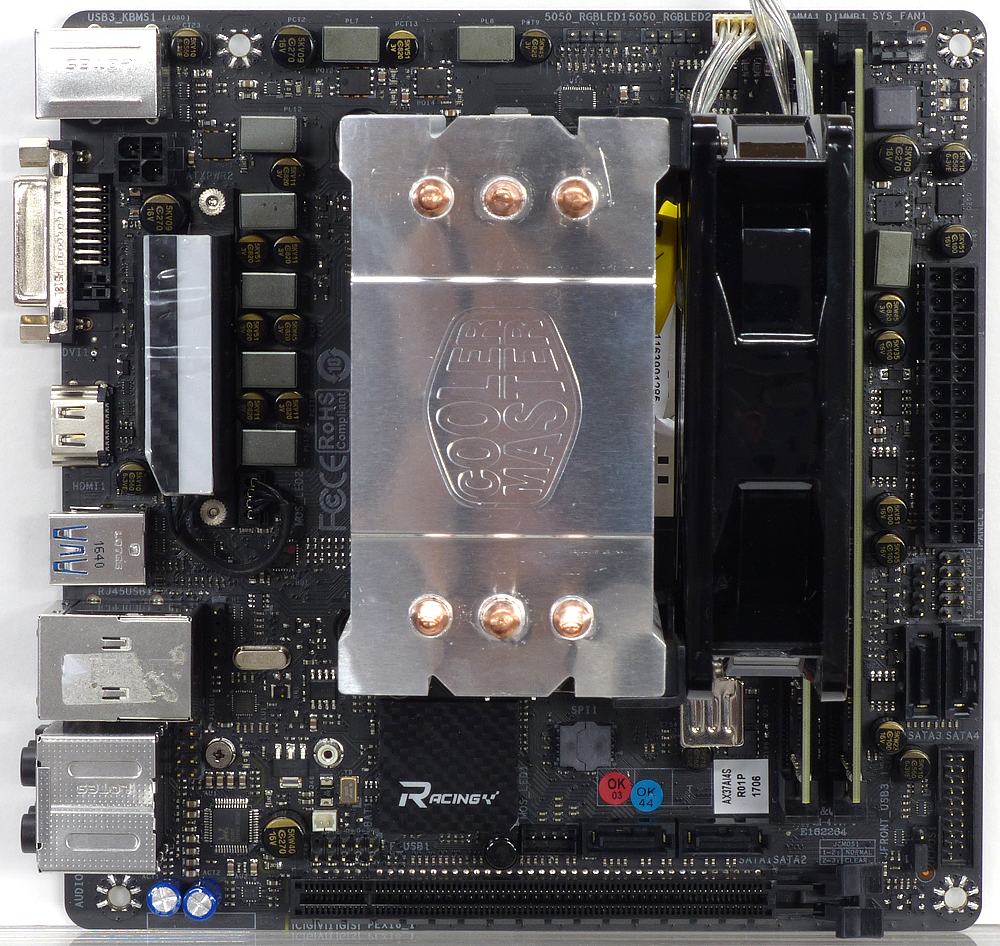

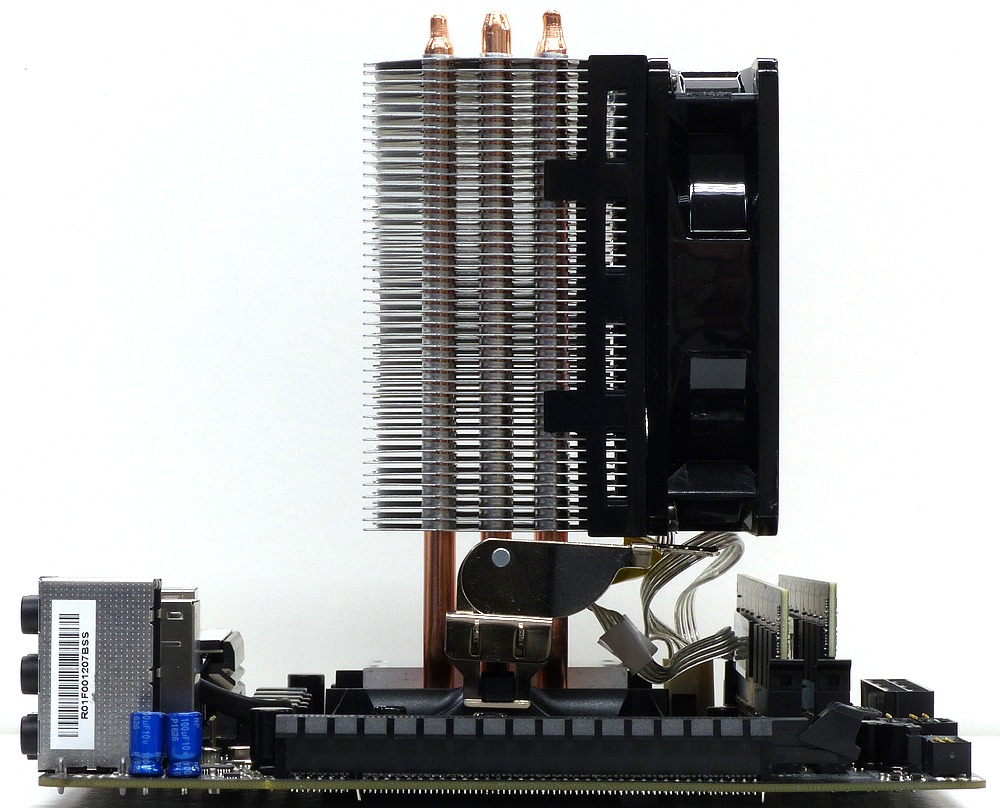

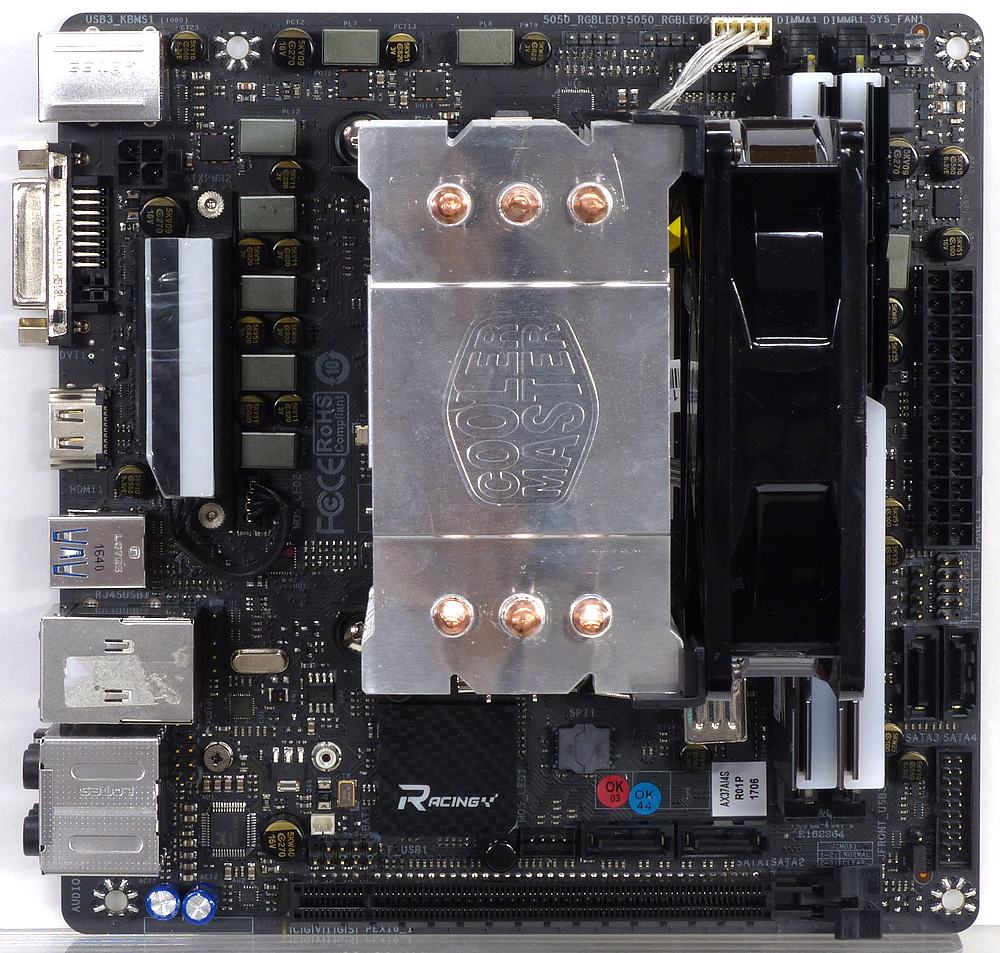

CoolerMaster | Hyper TX3 EVO | ● | ![]() ![]() |
▲ ※4 | ![]() ![]() |

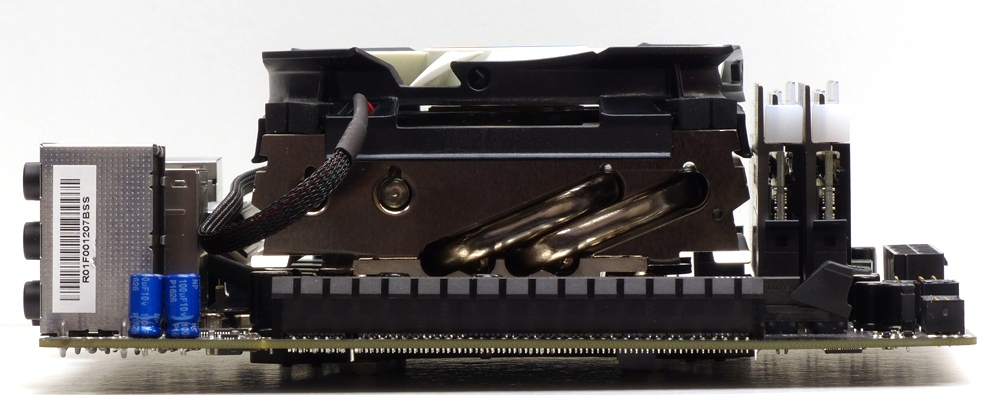

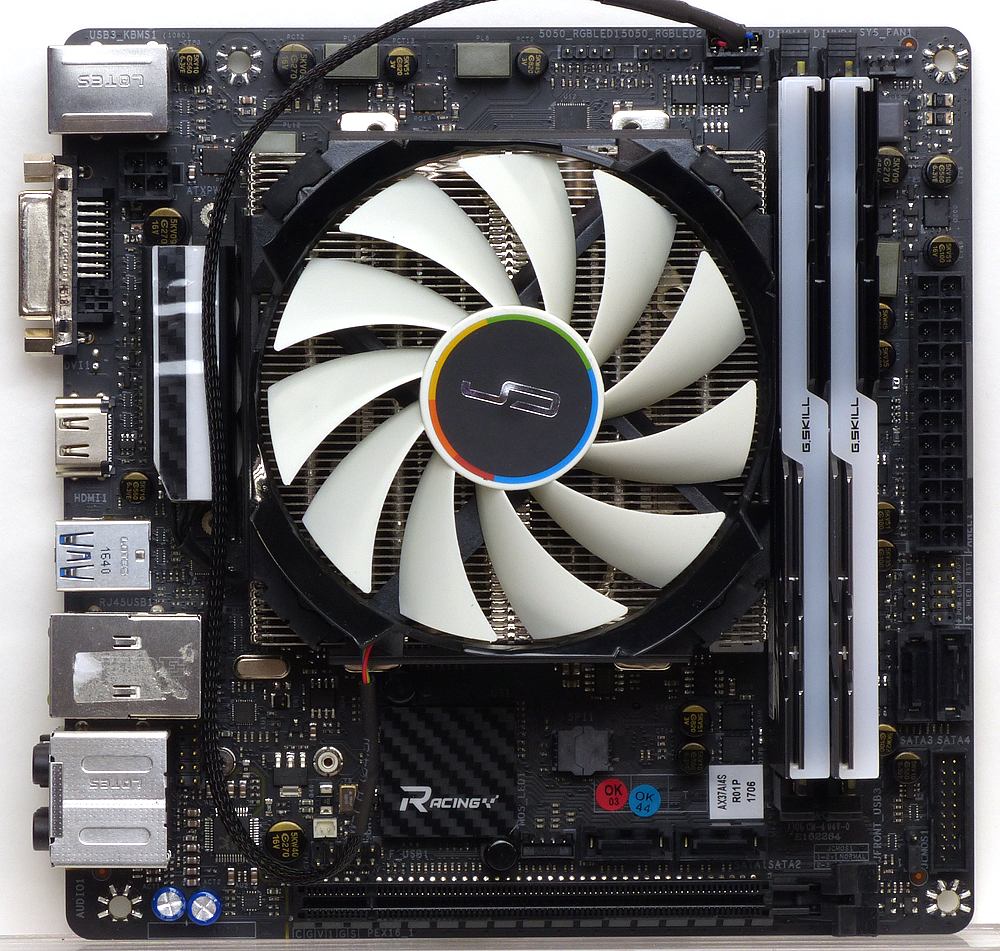

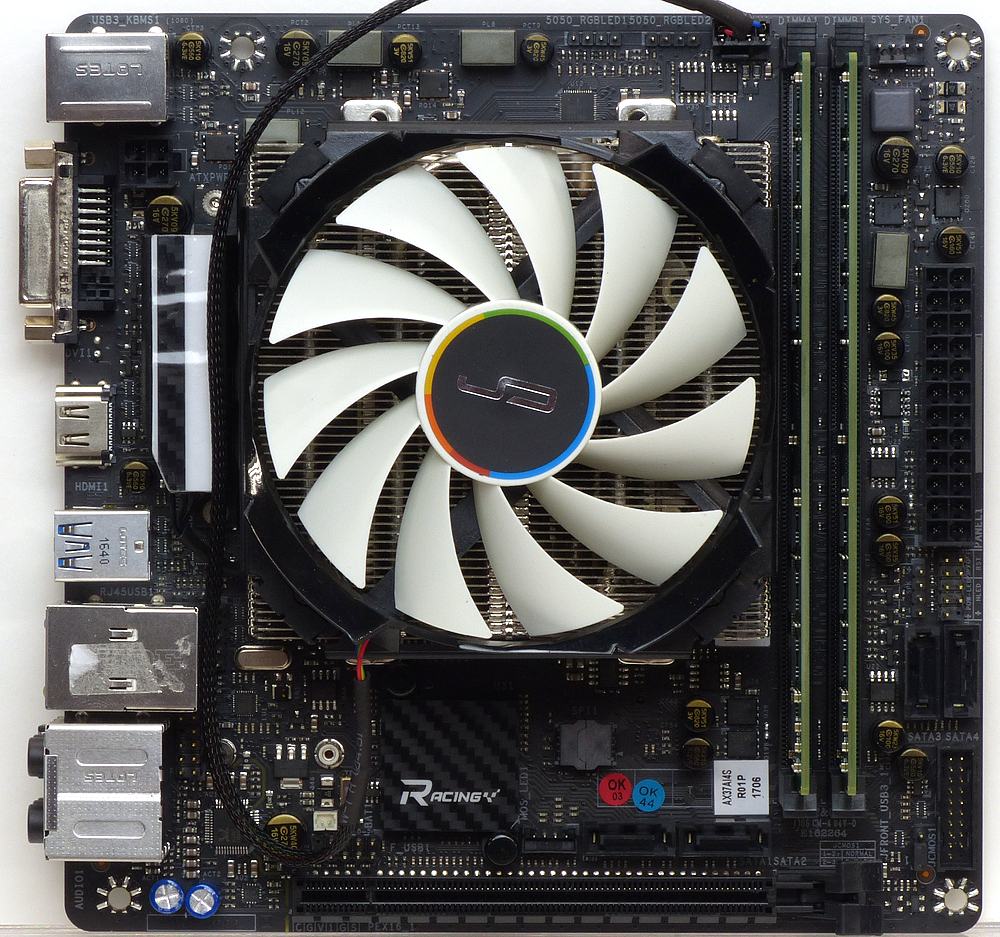

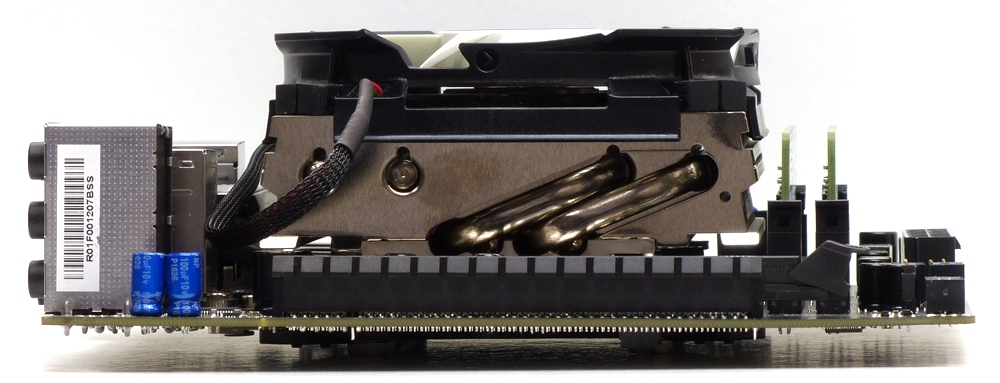

CRYORIG | C7 | ▲ ※1 | ![]() ![]() |
▲ ※1 ※2 | ![]() ![]() |

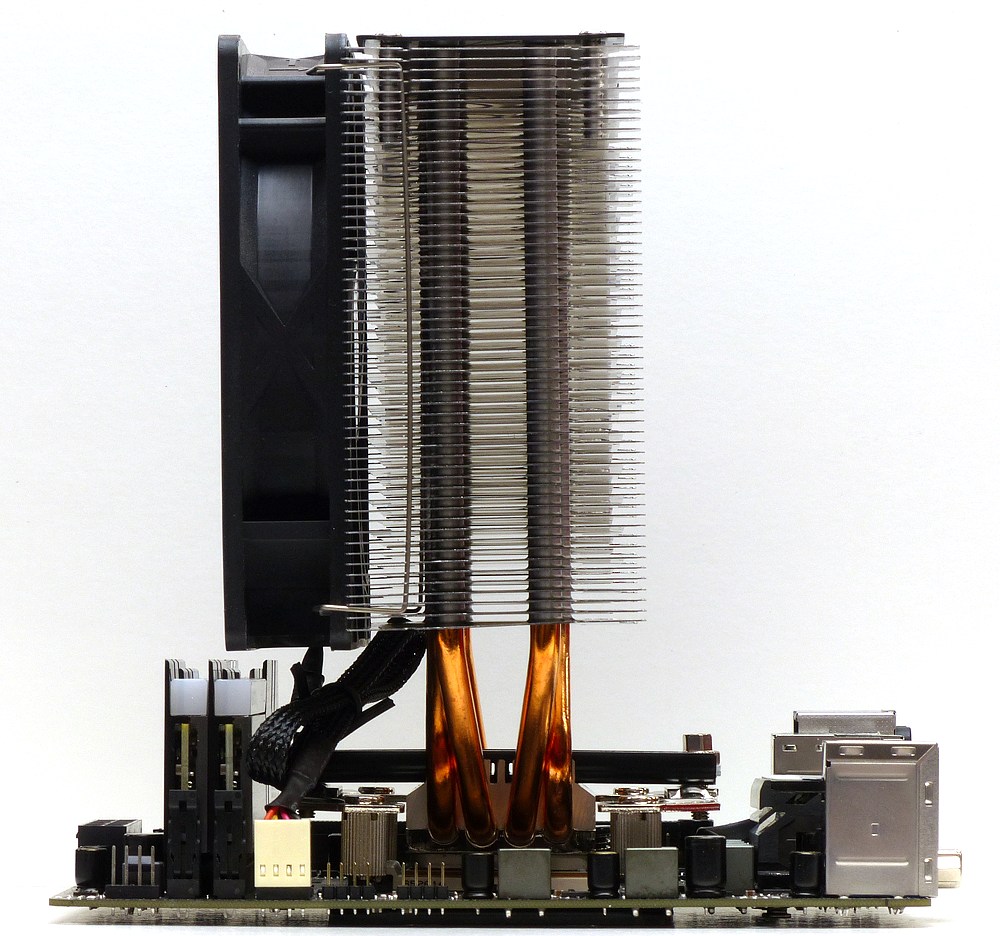

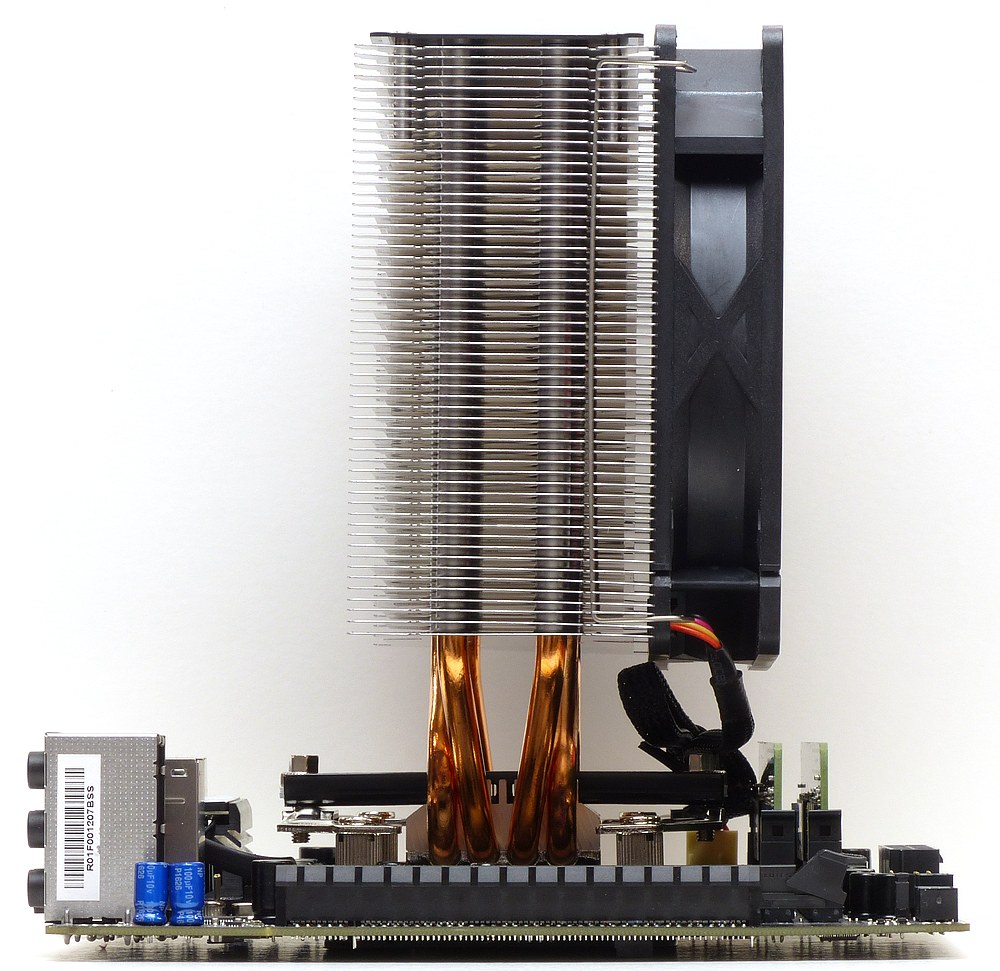

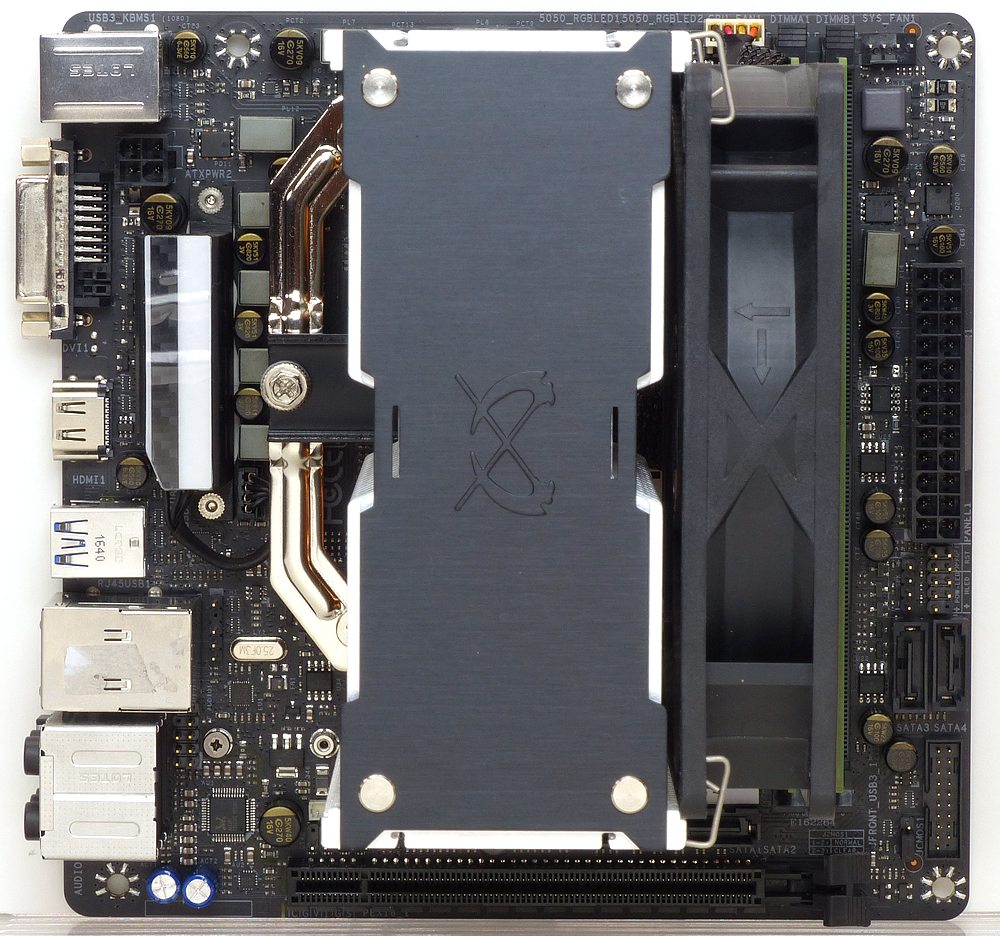

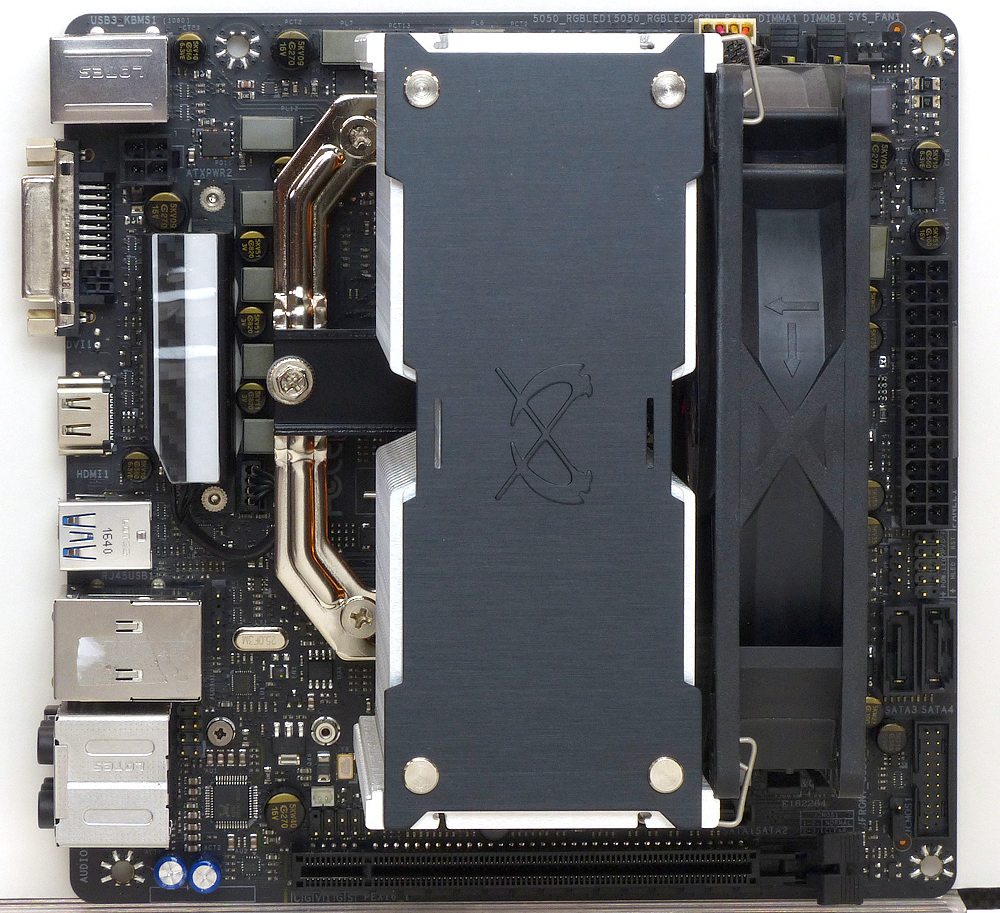

Scythe | 虎鉄 SCKTT-1000 | ● | ![]() ![]() |
● | ![]() ![]() |

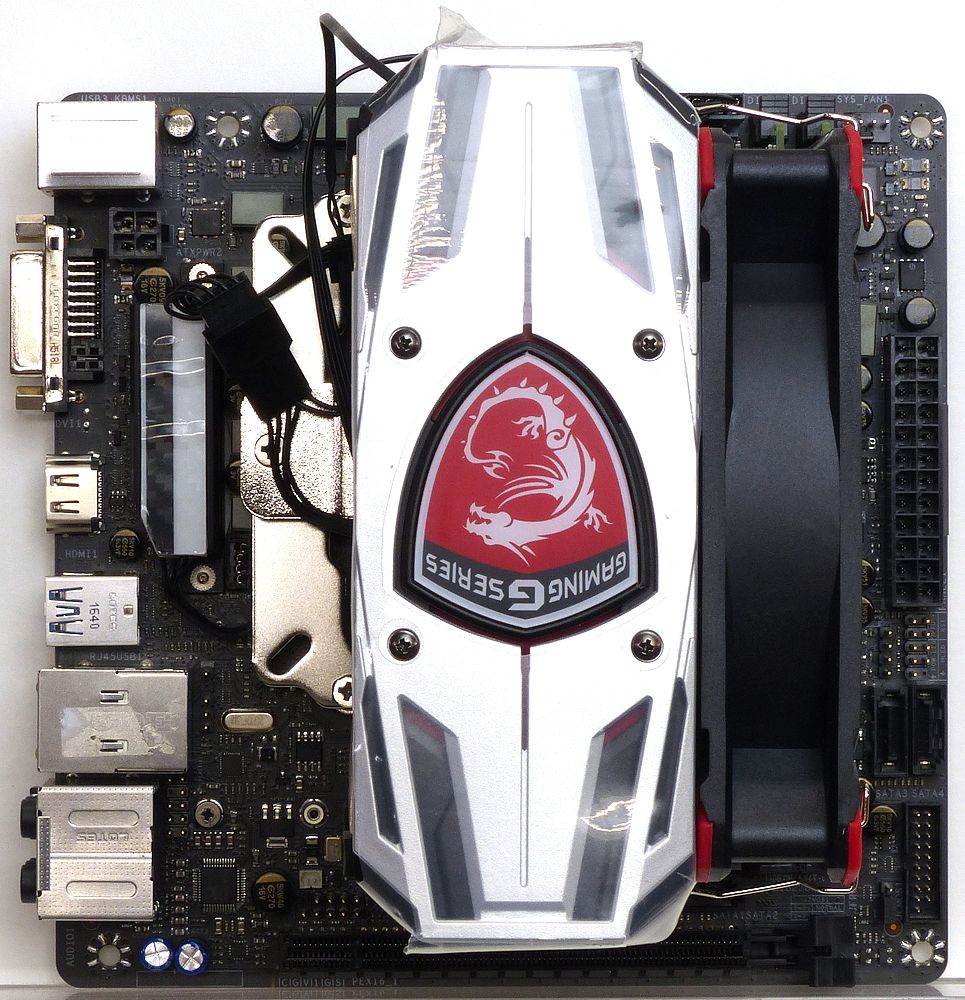

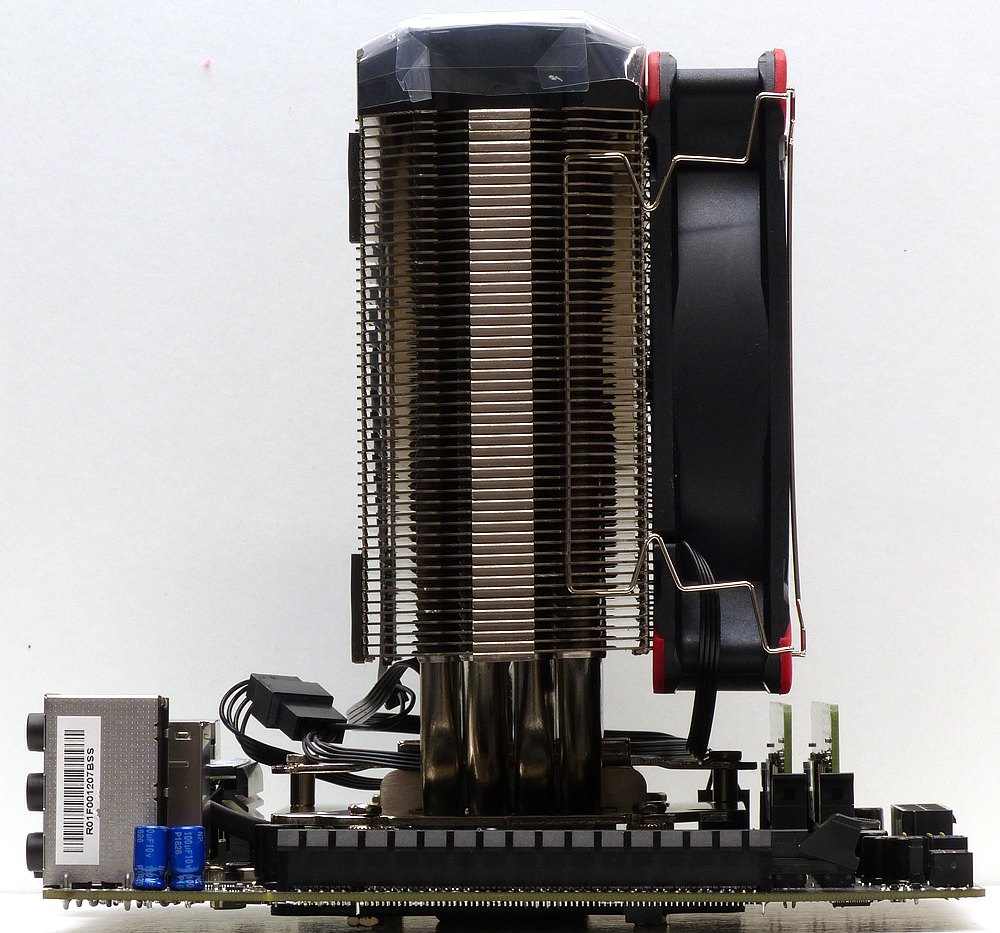

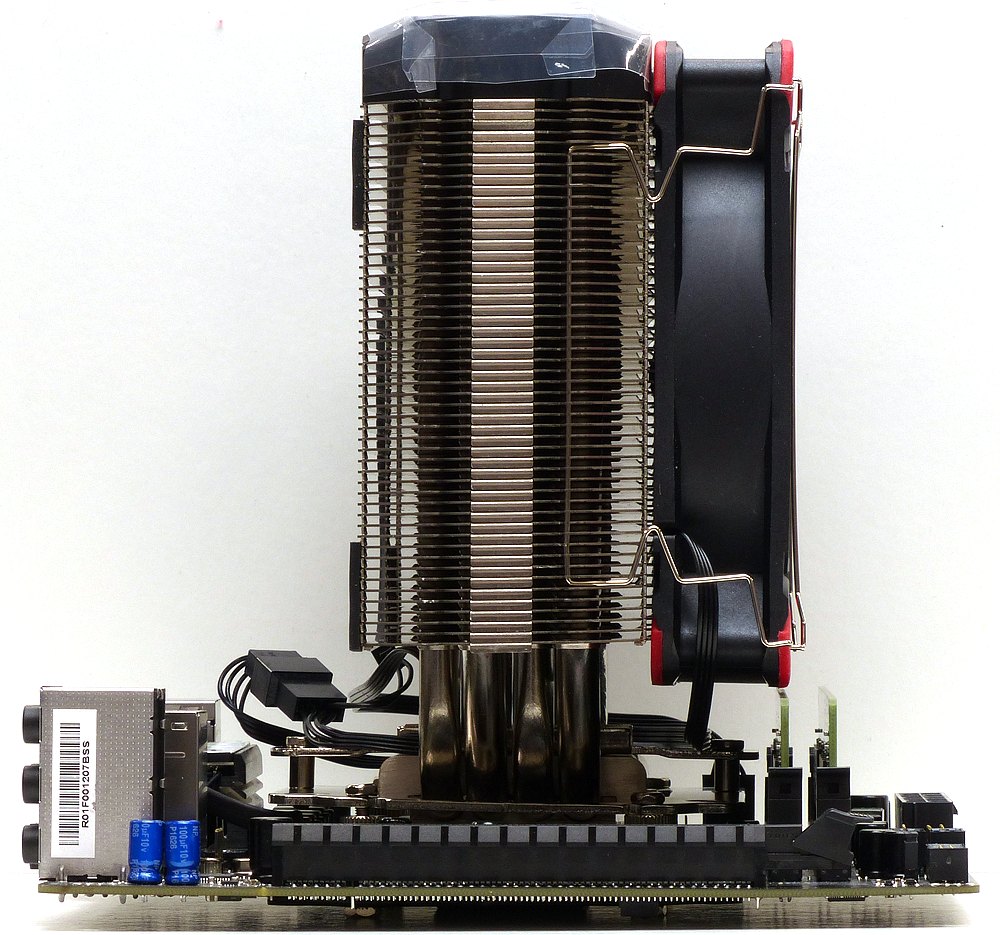

MSI | CORE FROZR L (正位置) | ● ※3 | ![]() ![]() ![]() |
× | |

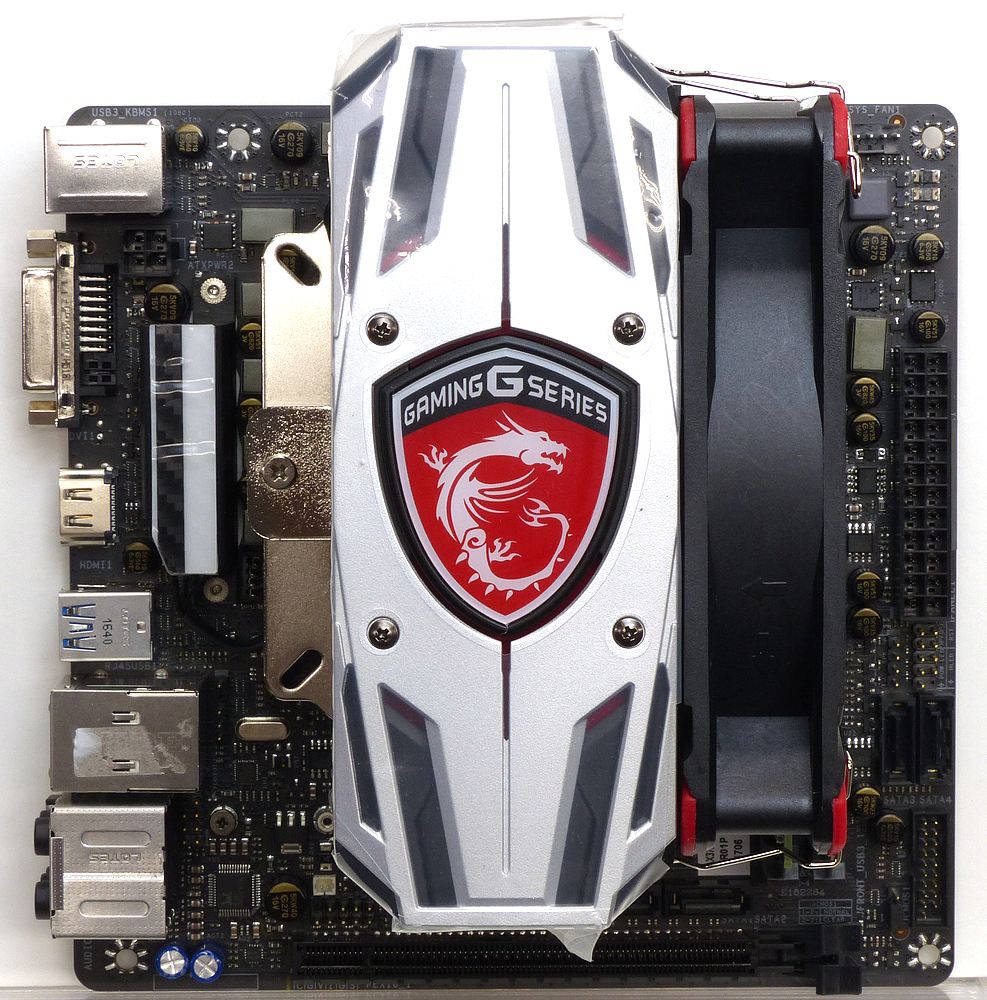

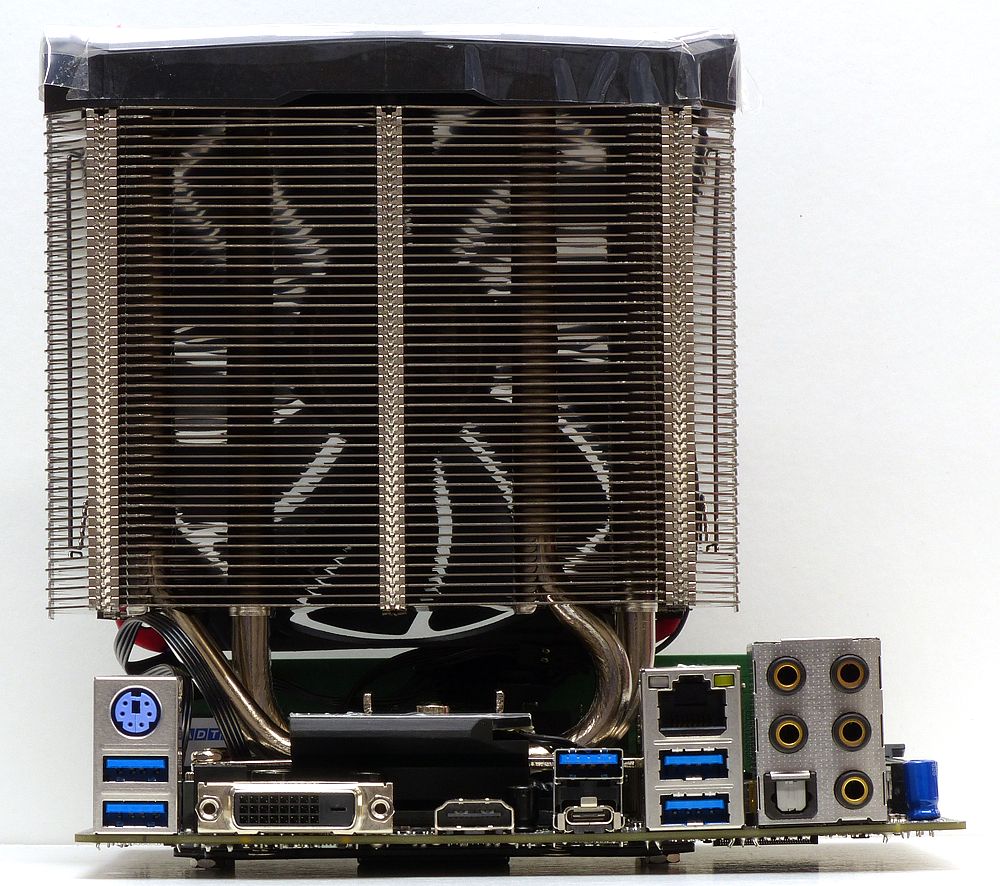

MSI | CORE FROZR L (逆位置) | ● | ![]() ![]() |
× | |

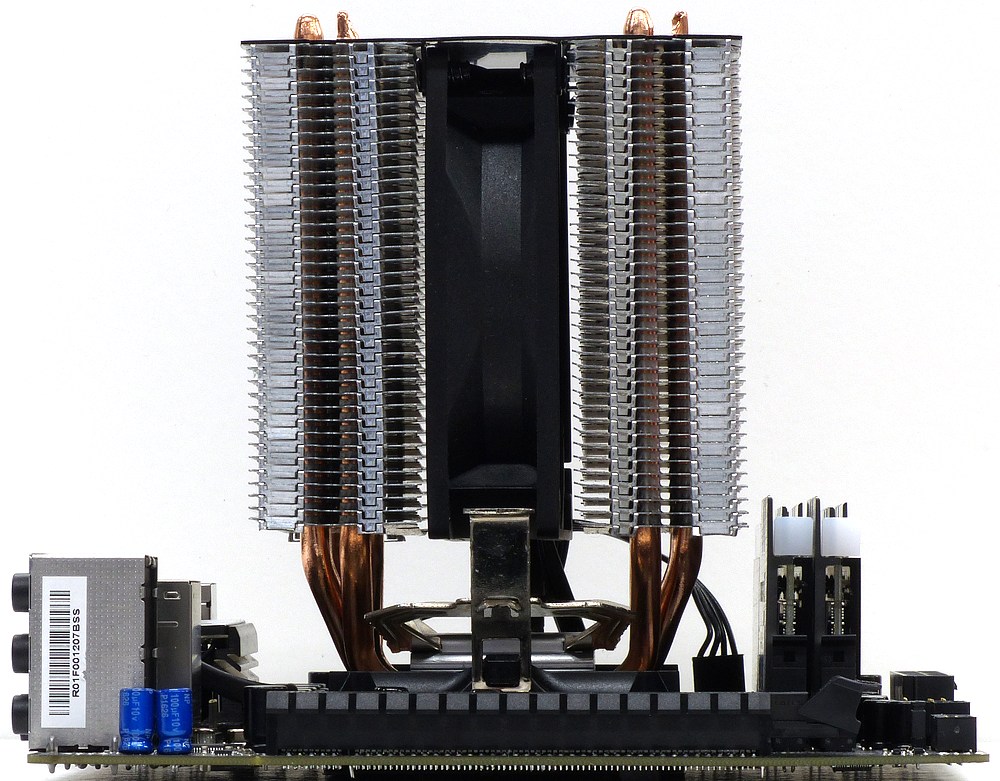

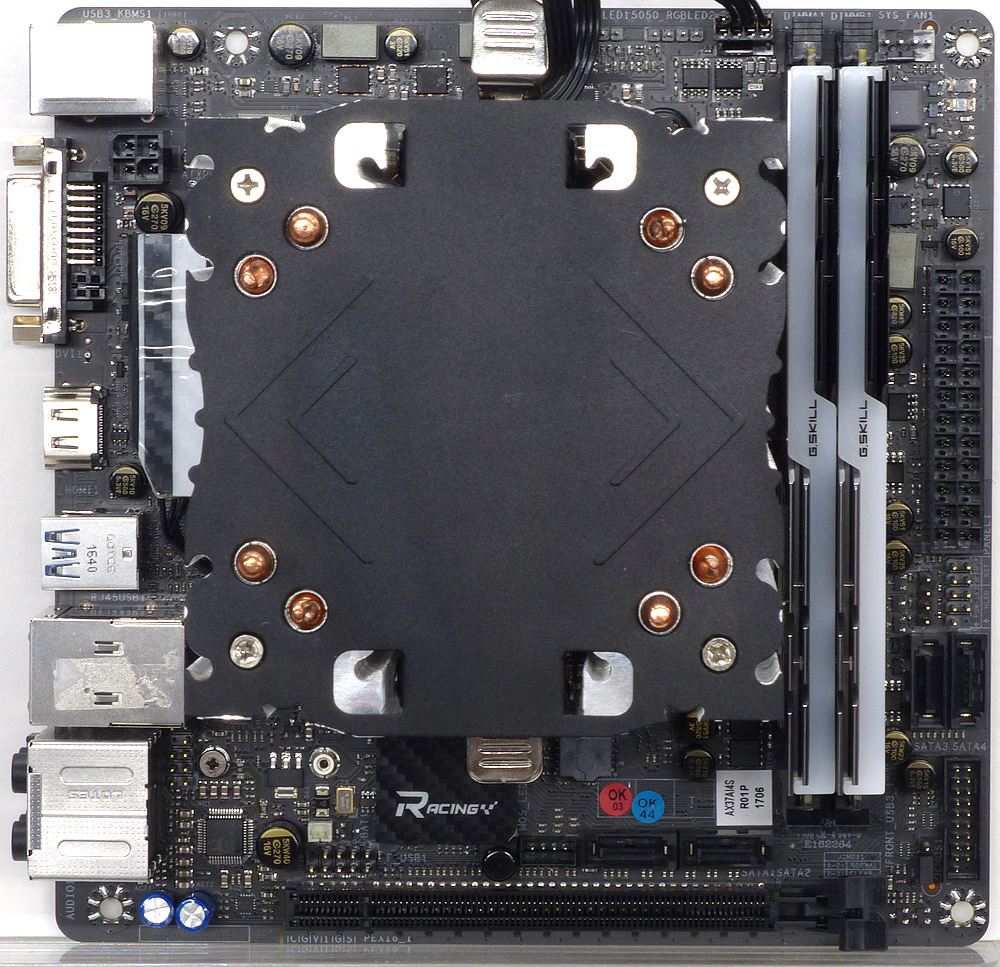

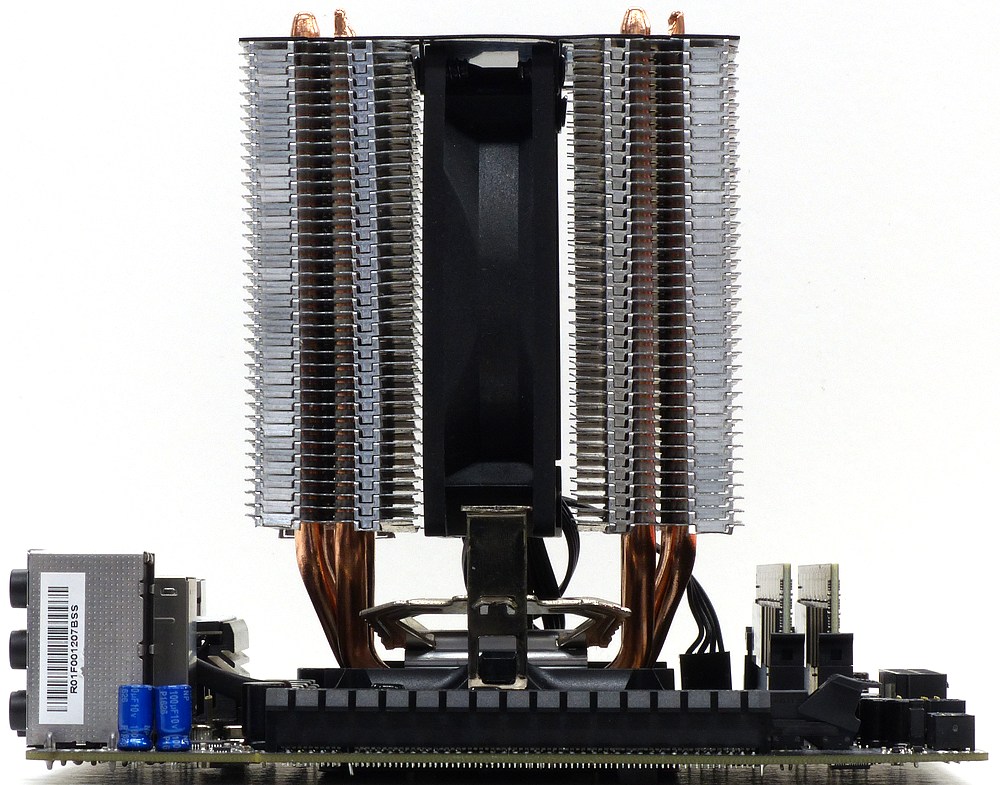

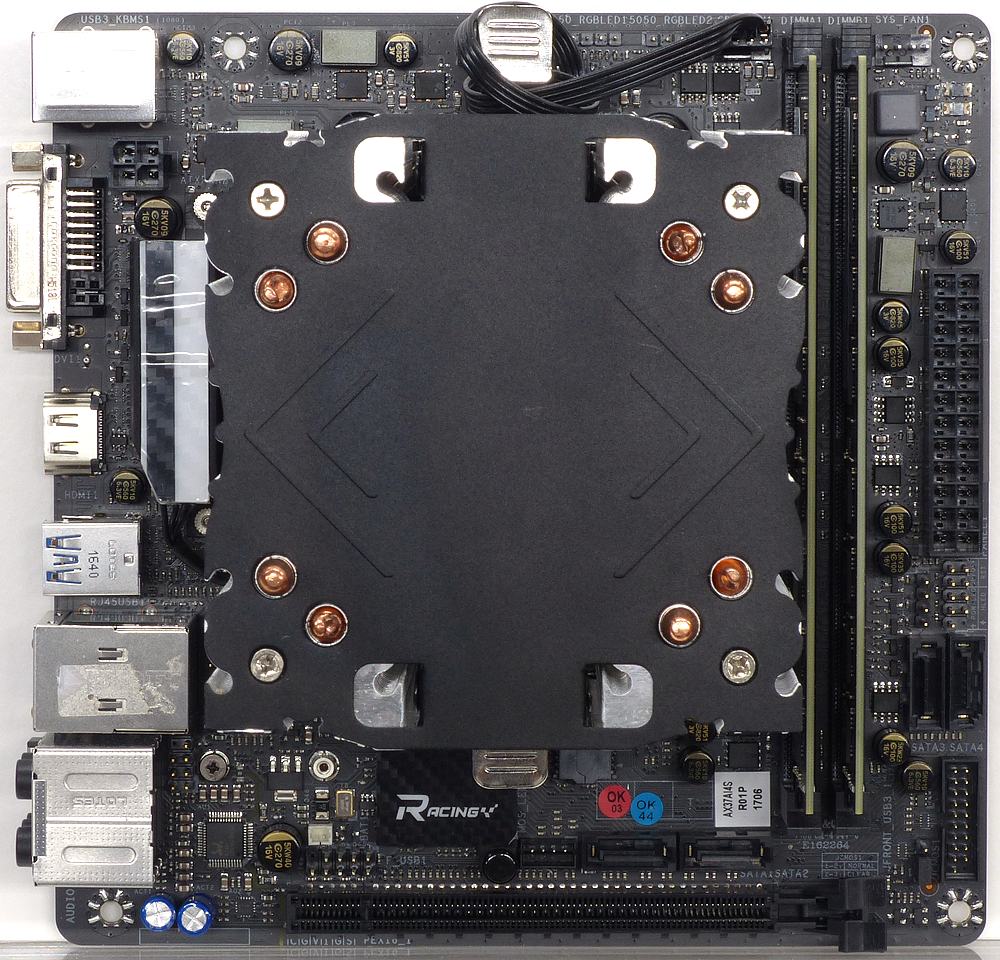

アイネックス | CC-04 | ● | ![]() ![]() |
● | ![]() ![]() |

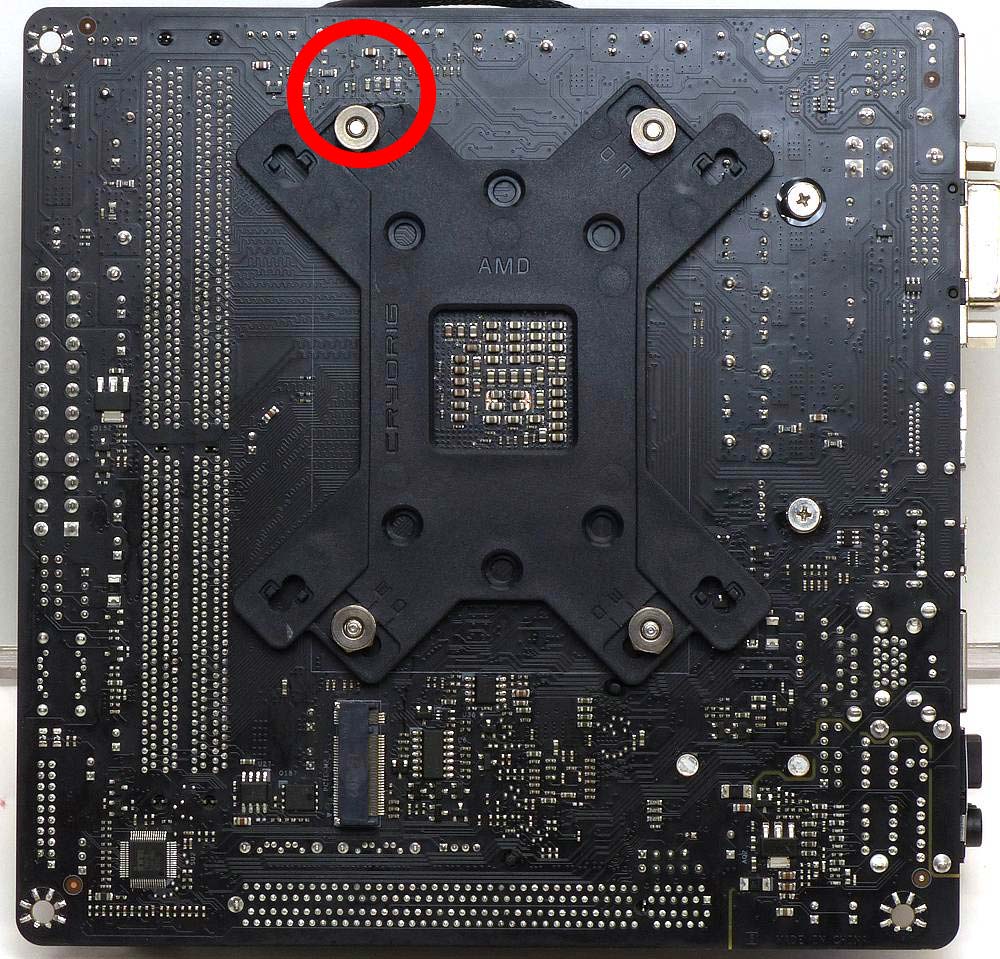

※1 バックパネルの加工が必要です。参考画像
※2 ヒートシンクとの間隔が少ないため、風が抜けにくくなります。
※3 マザーボードの端からCPUクーラーがはみ出します。
※4 ファンを上側にずらして使用します。
※5 別途 AM4用 マウンティングキット (リテンションキット) RR-AM4B-H212-S1 を使用します。
