Hydro Sシリーズ ※終息品

Hydro Sシリーズ ※終息品

80PLUS SILVER認証 電源ユニット
直付け式・ミドルレンジモデル

・80PLUS SILVER認証を取得
・安定性を高めるMIA ICを搭載
・静音性、耐久性の高いHydraulicベアリングファン
・安定した電圧を供給するDC-DCコンバータ
・OCP、OVP、SCP、OPP、OTP保護回路搭載
・日本メーカー製105℃対応電解コンデンサを採用
・直付け式・フラットケーブル仕様*

   *マザーボード 24ピンケーブルは標準ケーブル
・製品保証5年

■「Hydro S 750W」「Hydro S 650W」の2製品を展開


「Hydro S」は、「ミドルレンジ」にあたるシリーズで、80PLUS SILVER認証を取得しています。こちらも「Hydro GSM Lite PRO」と同じく120mm Hydraulicベアリングファンを搭載。また、独自設計のMIA(Multiple Intelligence Ability) ICにより、基板上の電源回路の簡略化を行ない、電磁ノイズの発生を低減し、安定性を向上させています。ケーブルは直付け式で、フラットケーブル*を採用。「Hydro S 750W」「Hydro S 650W」の2製品をラインナップしています。
*マザーボード 24ピンケーブルは標準ケーブル



80PLUS SILVER 認証

電源の省エネ性能や安定性の指標となっている「80PLUS プログラム」において、80PLUS SILVER 認証を取得しています。「Hydro S」シリーズは、PCの電源が20%~100%の負荷環境下で、50%のシステム負荷環境下に88%の効率性を発揮します。



MIA IC搭載

独自設計のMIA(Multiple Intelligence Ability) ICにより、基板上の電源回路の簡略化を実現。電磁ノイズの発生を低減し、コストも抑えながら安定性を向上させています。
MIA IC-1は、電圧を常時コントロールし、AC/DC変換の過程で発生する電力ロスを低減することにより、発熱・消費電力を抑えることに成功しました。MIA IC-2は、12V・5V・3Vの出力制御を統合したICです。すべてのDC出力を制御することで、立ち上がり時の時間差をゼロにしました。これによりシステム全体の安定性を向上させています。



120mm Hydraulicベアリングファン搭載

120mmのHydraulicベアリングファンを搭載し、長寿命かつ静音動作が可能です。



105℃対応日本メーカー製電解コンデンサを採用

高品質の日本メーカー製105℃対応電解コンデンサを採用。さらに1次側には450V、105℃対応コンデンサを搭載し、製品寿命と信頼性を大幅に向上させています。電源の大きな故障要因となるコンデンサ部分に、85 ℃対応品と比べて約4倍の期待寿命がある105℃対応品を使用することで、安心・安全にお使いいただけます。



DC-DC 回路設計

+12Vシングルレール電源回路および+3.3V、+5V DC-DC モジュール採用により、クロスレギュレーション(不平衝負荷)モードで最高の効率、電圧安定性、高い互換性を提供します。



ダメージを最小限に抑える各種保護回路を装備

OCP(過電流保護回路)、OVP(過電圧保護回路)、SCP(短絡回路保護)、OPP(過負荷保護回路)、OTP(過温度保護回路)を装備。充実した保護回路機能が、電源ユニット本体およびシステム全体へのダメージを最小限に抑えます。

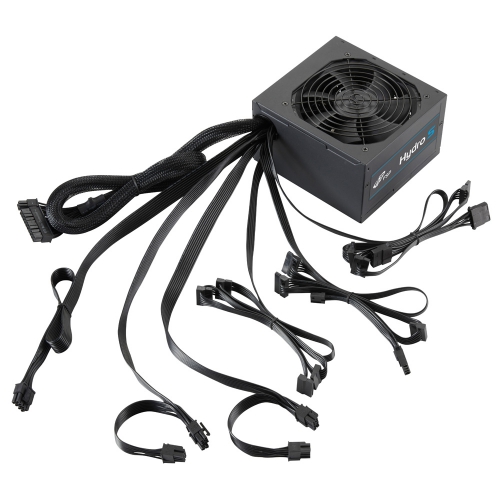

直付け方式とフラットケーブルを採用

エアフローの影響を受けにくく、取り回しがしやすいフラットタイプのケーブル*を採用。ケーブルは直付け方式となります。
*マザーボード 24ピンケーブルは標準ケーブル



製品保証5年


シリーズ Hydro S
製品名 Hydro S 750W Hydro S 650W
型番 HS-750 HS-650
JAN 4713224523571 4713224523564
定格電力 750W 650W
80PLUS認証 80PLUS Silver
対応規格 ATX12V V2.52
入力電圧 100~240V
入力電流 10-5A 8-4A
入力周波数 50-60Hz
ケーブル方式 脱着方式 ケーブル直付け式
ケーブル ブラックリボンケーブル
※マザーボード 24ピンケーブルは標準ケーブル
12V系統 シングルレーン
冷却ファン 口径 120mm ファン
ベアリング Hydraulicベアリング(静音ファン)
回転数 2400R.P.M
制御 自動回転制御
騒音値 29.8 dBA 29.7 dBA
コンデンサ 日本メーカー製105℃対応電解コンデンサ搭載
1次側に高耐久450V,105℃コンデンサ搭載
動作温度 40℃
MTBF(平均故障間隔) 100000時間
保護回路 OCP(過電流保護回路)
OVP(過電圧保護回路)
SCP(短絡回路保護)
OPP(過負荷保護回路)
OTP(過温度保護回路)
コネクタ数 マザーボード 24(20+4)ピン 1
EPS 8ピン、EPS 4+4ピン 各1
PCI-E 8(6+2)ピン 4
SATA 10
ペリフェラル 3
FDD 1
サイズ(本体) 150 (W) x 140 (L) x 86 (H)mm
サイズ(パッケージ込み) 298 (W) x 218 (L) x 99 (H)mm
重量(本体)kg 1.844 1.842
重量(パッケージ込み)kg 2.06 2.024
保証期間 5年間


●Hydro S 750W

AC入力 AC 100~240V、 10-5A  50~60Hz
DC出力 電圧 +3.3V +5V +12V -12V +5VSB
電流 20A 20A 62.5A 0.3A 2.5A
電力 130W 750W 3.6W 12.5W
合計最大出力 750W


●Hydro S 650W

AC入力 AC 100~240V、 10-5A  50~60Hz
DC出力 電圧 +3.3V +5V +12V -12V +5VSB
電流 20A 20A 54.17A 0.3A 2.5A
電力 130W 650W 3.6W 12.5W
合計最大出力 650W
















※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
