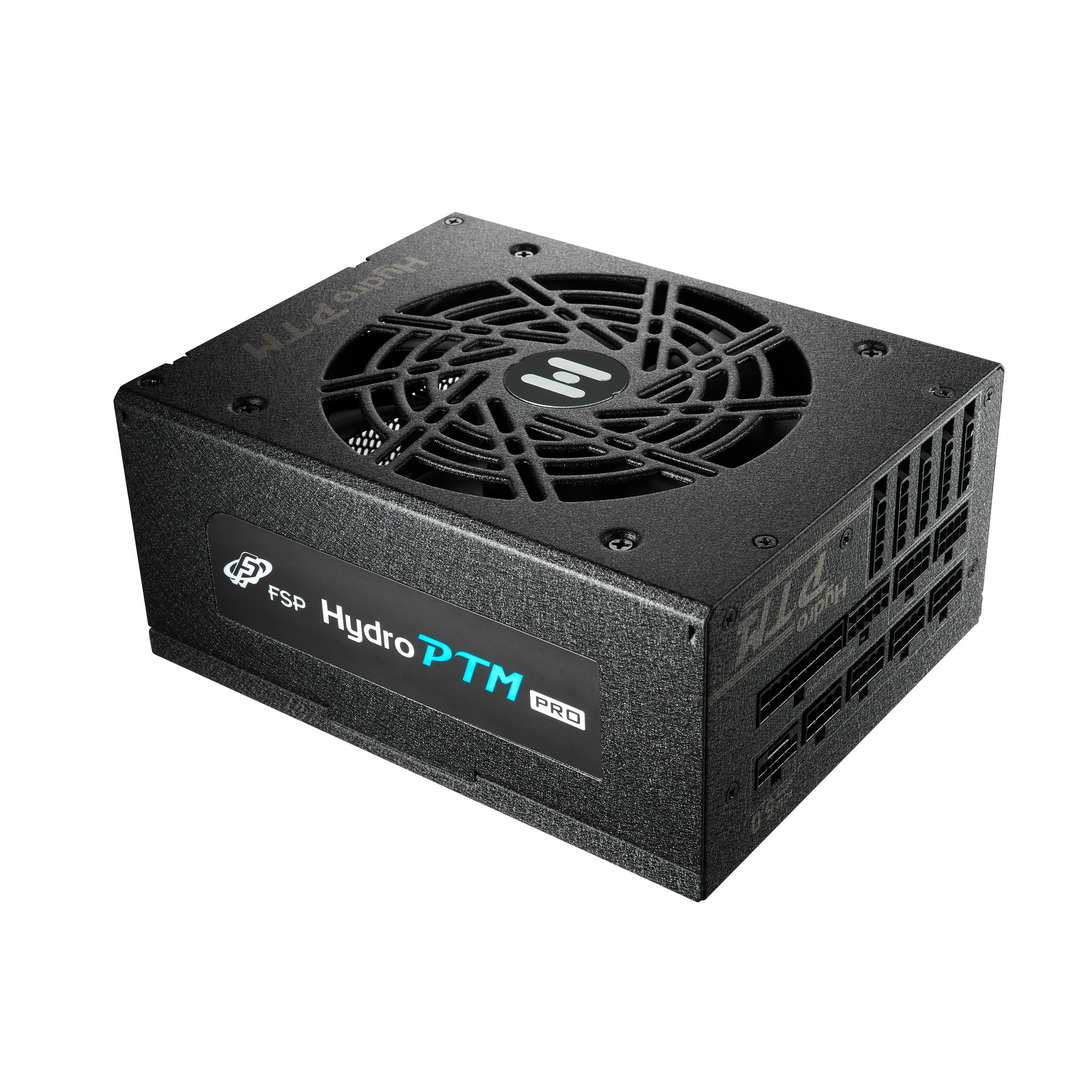

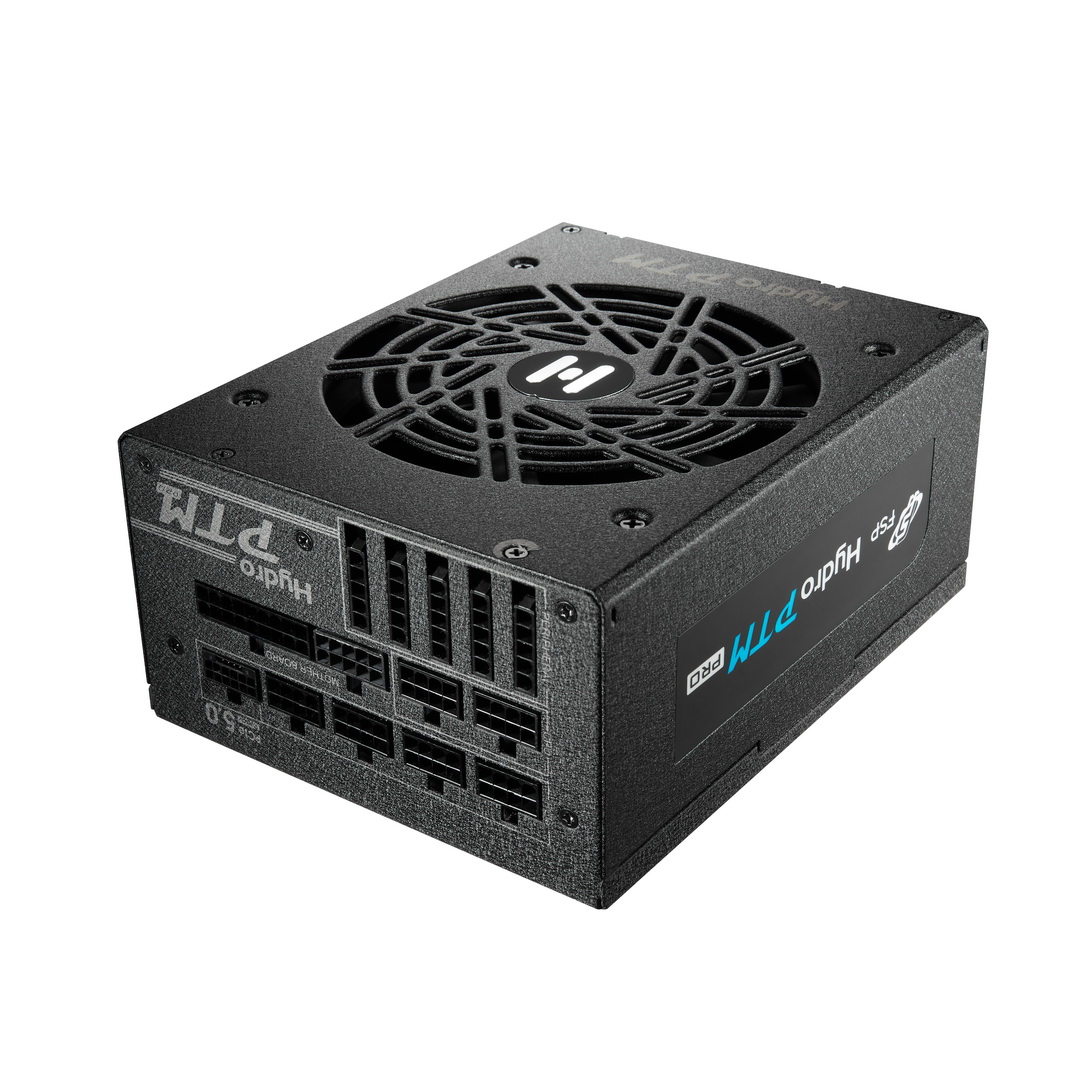

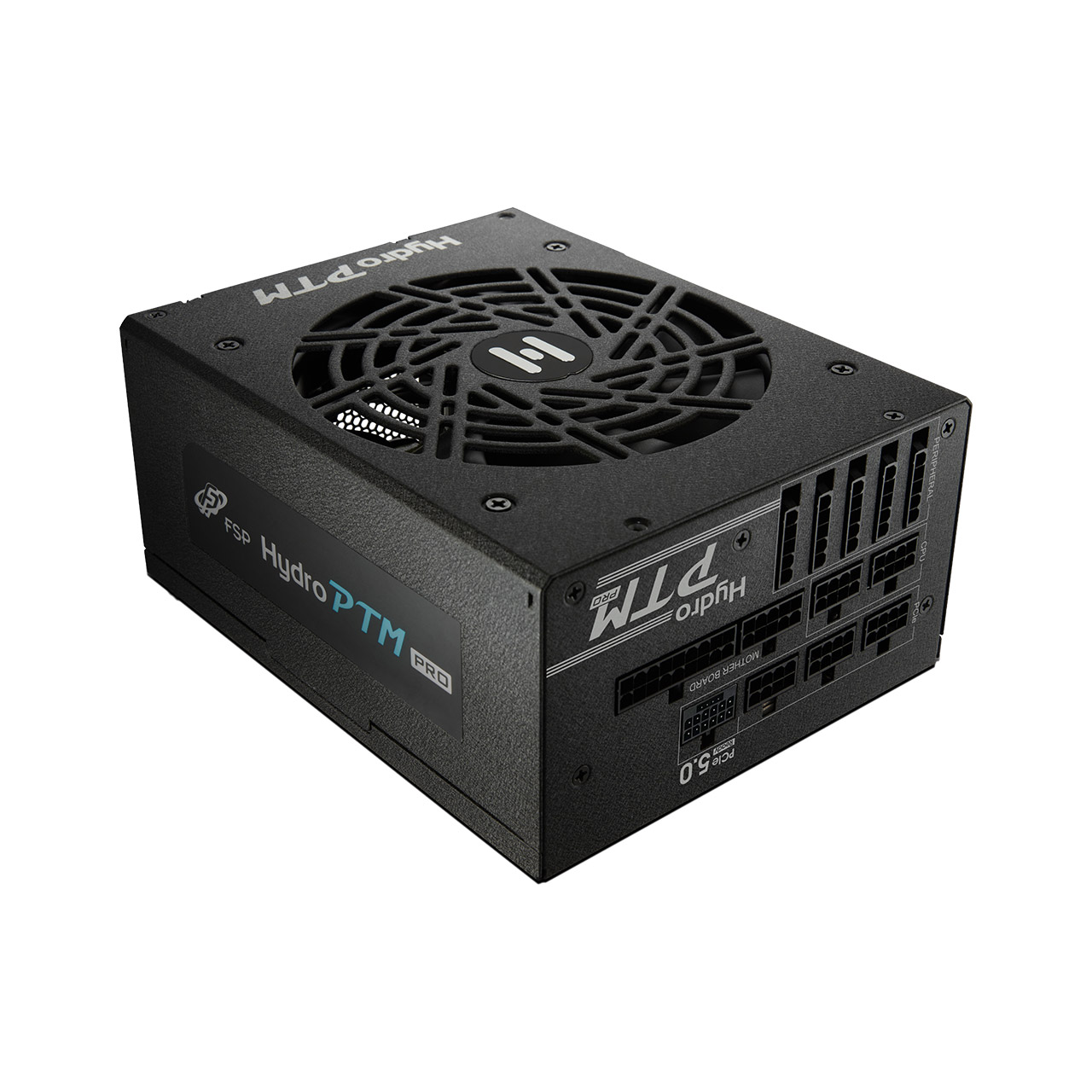

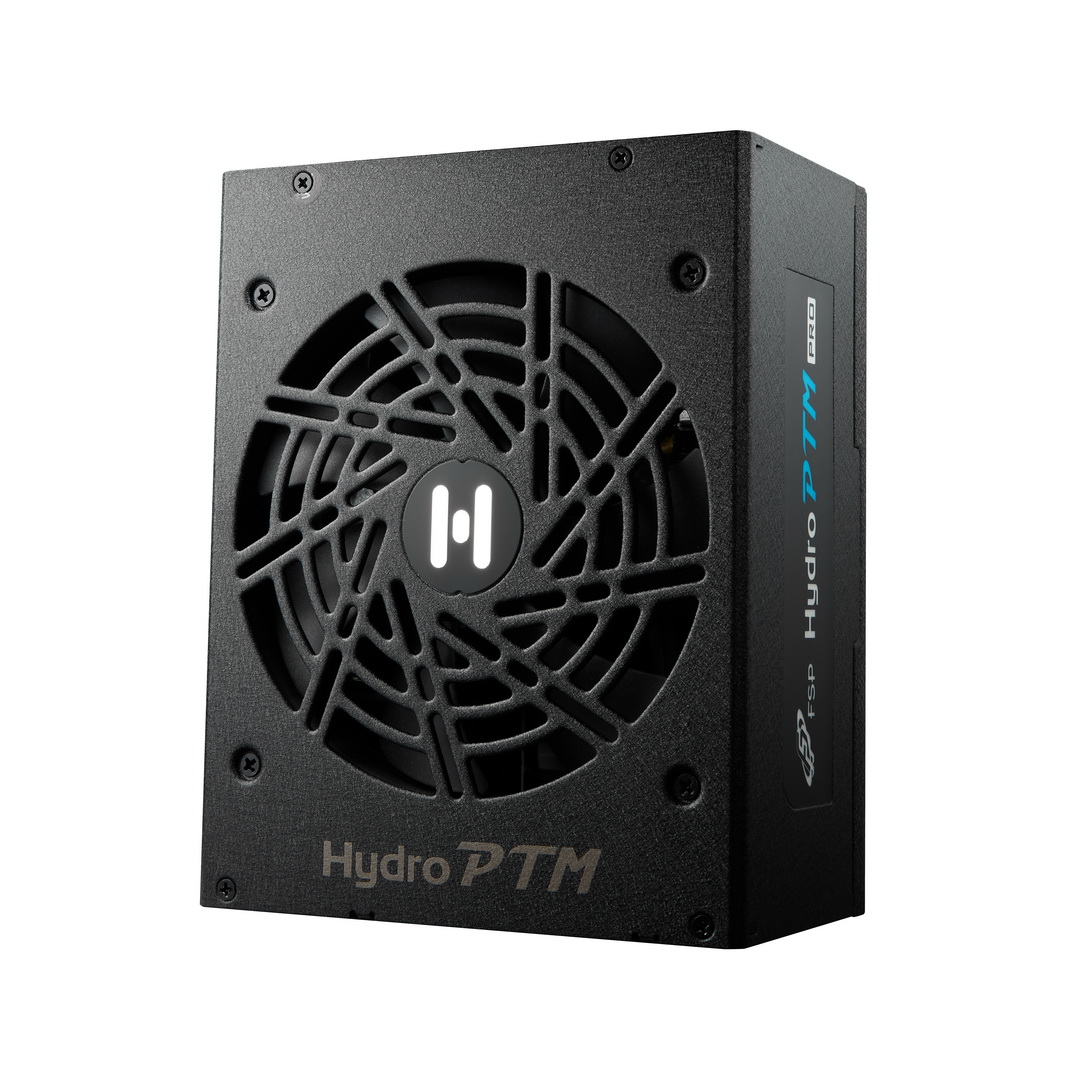

Hydro PTM PRO ATX3.0(PCIe5.0) 1000W

Hydro PTM PRO ATX3.0(PCIe5.0) 1000W

ATX12V V3.0準拠、12VHPWRコネクタ搭載フルモジュラー式電源ユニット
80PLUS PLATINUM認証取得、135mm FDBファン、フルブリッジLLC採用

・ATX12V V3.0に準拠、12VHPWRコネクタ搭載
・80PLUS PLATINUM認証を取得
・12Vスイッチング回路用の特別なヒートシンク設計
・3.3V & 5V DC-DC モジュール設計
・静音性、耐久性の高い135mm流体軸受けファン
・安定した電圧を供給するフルブリッジDC-DCコンバーター
・ECOセミファンレススイッチ搭載
・高温多湿な環境に対応する「Off-Wetテクノロジー」
・日本メーカー製電解コンデンサー採用
・OCP、OVP、SCP、OPP、OTP、UVP保護回路搭載
・フルモジュラー式・フラットケーブル仕様
・製品寸法は150×190×86mm
・保証10年

※12VHPWRの最大電力供給は600W

型番：HPT2-1000M.GEN5

JAN：4713224527388

発売日：2022年10月12日

メーカー製品ページ

FSPより、ATX12V V3.0に準拠し、12VHPWRコネクタを備えた、最新世代のプラットフォームに対応した、フルモジュラー式電源ユニット「Hydro PTM PRO ATX3.0(PCIe5.0) 1000W」が登場。80PLUS PLATINUM認証を取得しており、サーバーグレードのメインボードが高い変換効率を持続させます。

フルブリッジLLC方式DC-DCコンバータ設計により、出力電圧の変動率は±1％未満を維持。高い耐久性と静音性を備えた流体軸受け（FDB）ファンを内蔵しており、本体のスイッチにてセミファンレス動作も可能です。また、高温多湿な環境でも対応する、独自の「Off-Wetテクノロジー」に加え、さまざまな保護機能を備えています。10年保証となっており、長期に渡り、安心してご使用いただけます。




ATX12V V3.0に準拠、12VHPWRコネクタ搭載

旧世代よりも電力を必要とする最新世代の構成にも対応できる、最新のATX12V V3.0に準拠した設計となっており、次世代GPU向けのPCI-e 12+4 Pin コネクタを搭載しています。

※12VHPWRの最大電力供給は600W

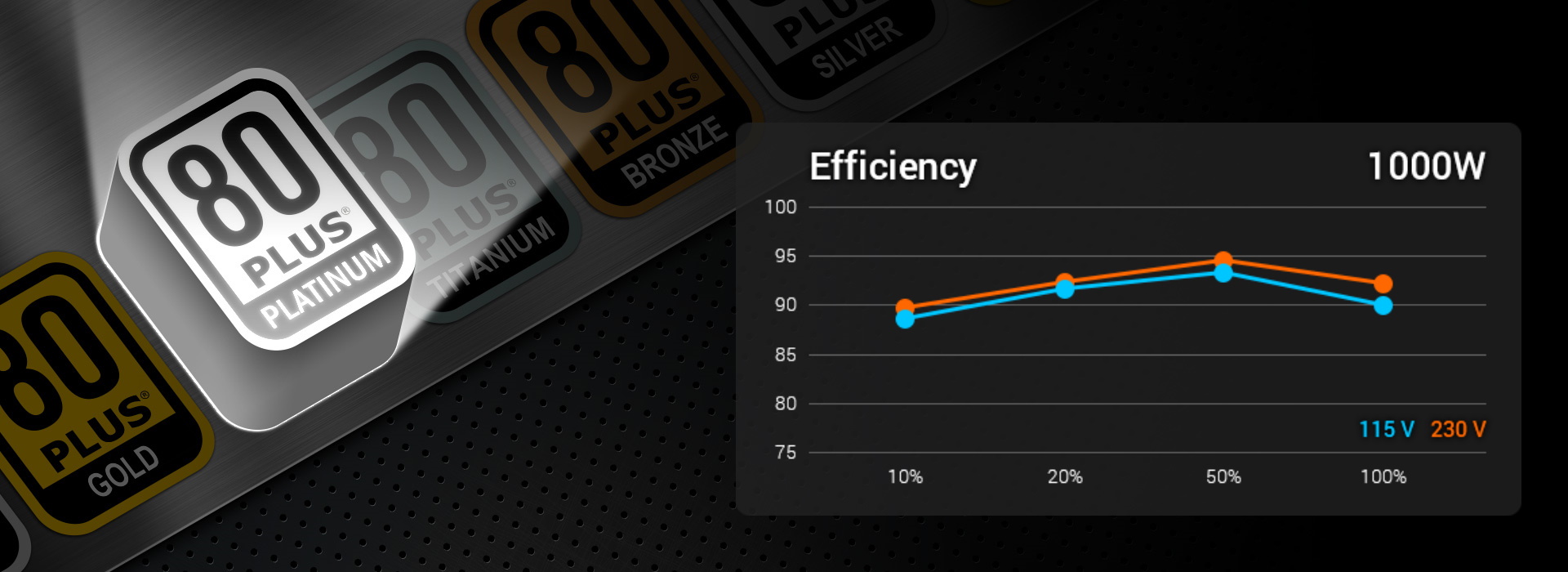

80PLUS PLATINUM 認証

Hydro PTM PROは80 PLUS PLATINUM認証を取得しています。20％から100％の負荷環境下において80 PLUS® Platinumは、90％以上（20％負荷時）、92％以上（50％負荷時）、89％以上（100％負荷時）の効率性を発揮します








12Vスイッチング回路用の特別なヒートシンク設計

電源の下部にあるサーマルパットを介して熱を伝導する新しい放熱設計により、PSUシャーシ全体がヒートシンクのような役割を果たし、取り込んだ気流でユニット内部が効果的に冷却されるようになっています。また、変換効率向上と冷却の効率化のため、メインボードとドーターボードを銅で接続しており、冷却効果を促進します。




3.3V & 5V DC-DC モジュール設計

DC-DCモジュール設計により、合計12V定格を最大化するだけでなく、すべてのレールの電圧調整を最小限に抑えます。優れた電力変換効率と電圧安定性を可能にする高品質な電源ユニットです。

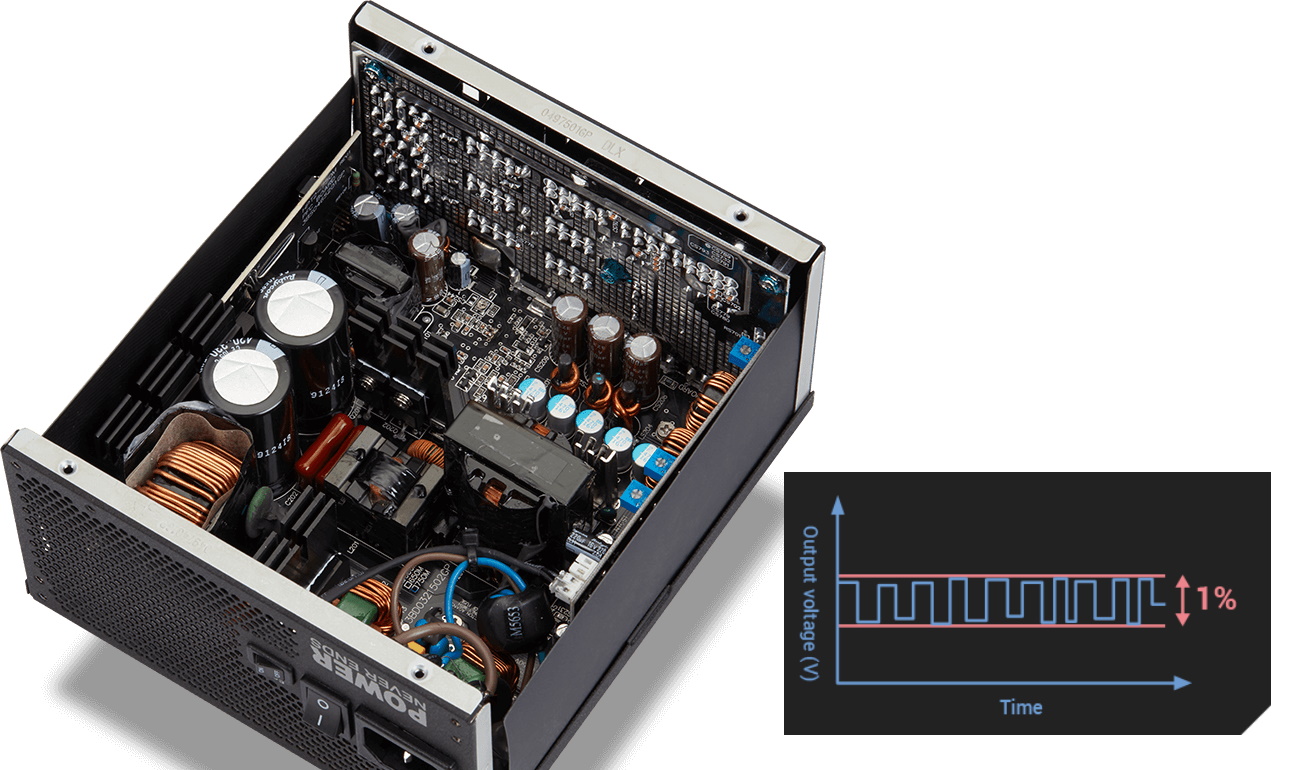

フルブリッジLLC方式DC-DCコンバーター

フルブリッジLLC方式DC-DCコンバーター設計により、出力電圧の変動率は±1％未満を維持。優れた電力変換効率と電圧安定性を可能にする高品質な電源ユニットとなっています。

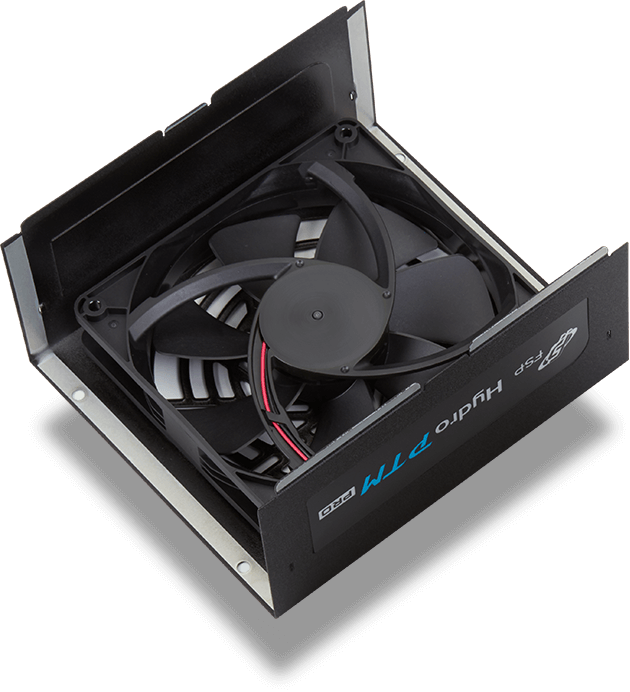

135mm FDBファン搭載

高性能流体軸受け（FDB）ファンは、ファンの軸内部にオイルなどの液体を注入することで、回転する際の振動を極力避け、衝撃吸収効果を利用した設計がされています。ボールベアリングファンよりも動作音と熱が少なく、軸受面の潤滑が摩擦や振動を大幅に低減することで、ファンの消費電力を低下することができ、省エネに繋がります。回転効率が良く、静かな回転、頑丈な構造といった信頼性の高い技術がファンの寿命を大幅に延ばします。

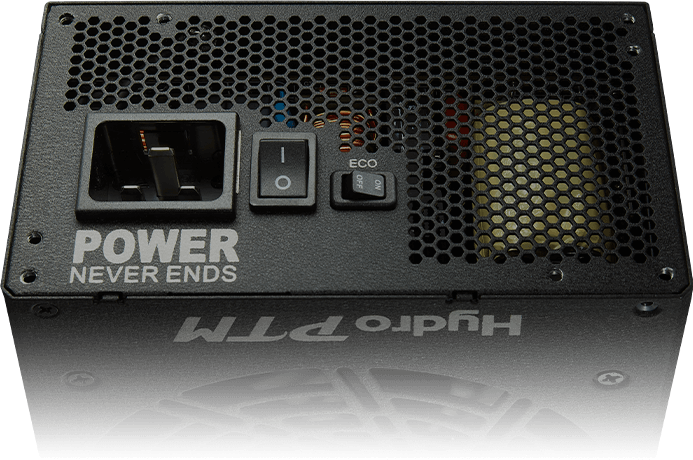

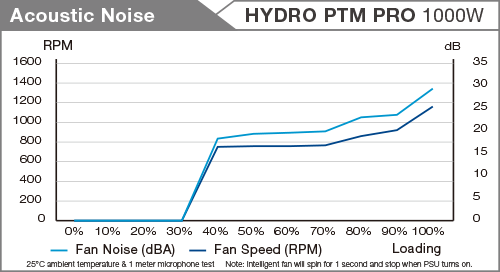

ECOセミファンレススイッチ搭載

電源負荷が30％以下のときにファンの回転を自動で停止するECOセミファンレス機能を搭載（スイッチでON/OFFが可能）。これにより、軽度な作業時であれば、電源ユニットはノイズを発しなくなります。電源負荷が30％を超えると、135mm流体軸受ファンが自動的に回転し、システムの状態に応じて最適な冷却が行なわれます。






独自機能「Off-Wetテクノロジー」

基盤に専用のコンフォーマルコーティングを施す、「Off-Wetテクノロジー」を採用。高温多湿な環境下でも対応する、高耐久な電源ユニットに仕上がっています。

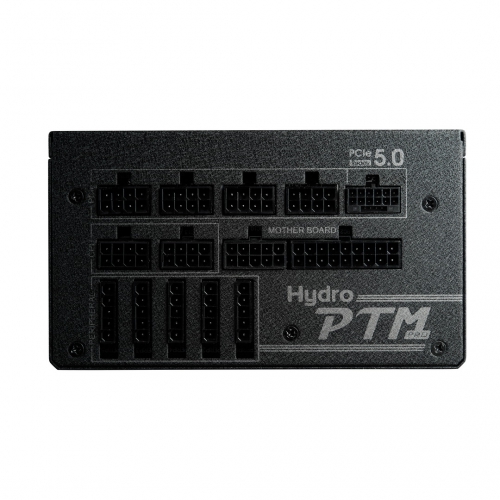

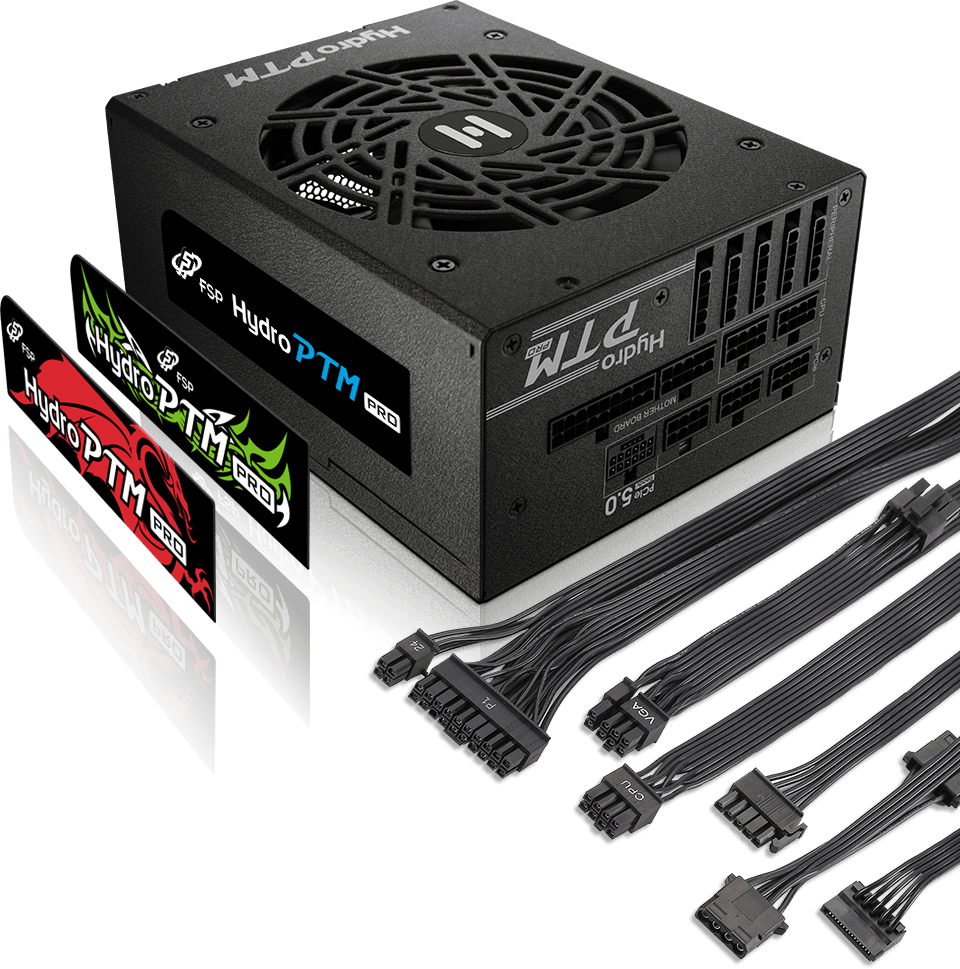

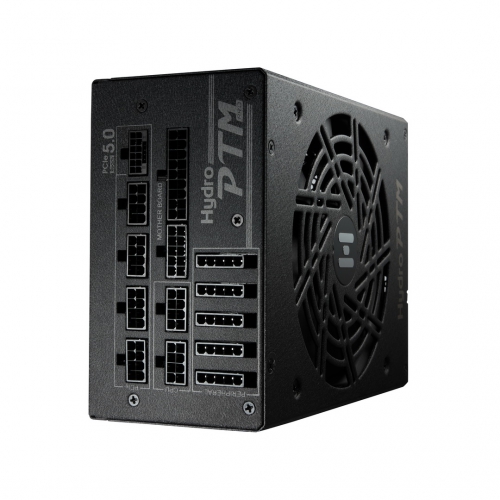

フルモジュラー方式・フラットケーブルを採用

「Hydro PTM PRO」シリーズではフルモジュラー方式を採用。ハイエンドマザーボード向けにCPU用4+4Pin電源コネクターを3個、PCIe用6+2Pin電源コネクターを6個搭載しているので、ハイスペックCPUを組み合わせた場合でも安定した電源を供給することができます。また、ブラックカラーのフラットケーブルは、スタイリッシュで取り回しがしやすく、ケーブルマネージメントも容易です。サイドステッカーが付属しています。

※初出時、「PCIe用6+2Pin電源コネクターを8個搭載」と記載しておりましたが、正しくは「6個搭載」となります。お詫びして訂正いたします。







日本メーカー製コンデンサーを採用

高品質の日本メーカー製の電解コンデンサーを採用。さらに1次側には450V、105℃対応コンデンサーを搭載し、製品寿命と信頼性が大幅に向上しています。電源の大きな故障要因となるコンデンサー部分に、85 ℃対応品と比べて約4倍の期待寿命がある105℃対応品を使用することで、安心してお使いいただけます。




ダメージを最小限に抑える各種保護回路を装備

OCP（過電流保護）、OVP（過電圧保護）、SCP（短絡保護）、OPP（過負荷保護）、OTP（過温度保護）、UVP（低電圧保護）を装備。充実した保護回路機能が、電源ユニット本体およびシステム全体へのダメージを最小限に抑えます。







製品保証10年





※12VHPWRコネクタの取り扱いについて

12VHPWRコネクタをご使用の際には、コネクタにプラグをまっすぐ差し込み、ケーブルにゆとりを設けてご使用ください。
詳しくはこちらをご覧ください。

シリーズ Hydro PTM PRO
製品名 Hydro PTM PRO ATX3.0(PCIe5.0) 1000W
型番 HPT2-1000M.GEN5
JAN 4713224527388
合計最大出力 1000W
80PLUS認証 80PLUS PLATINUM
フォームファクター ATX
PFC Active PFC
入力電圧 100-240V
入力電流 13-6A
入力周波数 50-60Hz
ケーブル方式 脱着方式 フルモジュラー
ケーブル フラットケーブル
冷却ファン 口径 135mm
ベアリング FDB（流体軸受け）
コンデンサ 日本メーカー製電解コンデンサ搭載
1次側に高耐久450V、105℃コンデンサ搭載
MTBF（平均故障間隔） 100,000時間（理論値）
保護回路 OCP(過電流保護)、OVP(過電圧保護)
SCP(短絡保護)、OPP(過負荷保護)
OTP(過温度保護) 、UVP（低電圧保護）
コネクタ数 マザーボード 24ピン 1
CPU 4+4ピン 3
PCIe 6+2ピン 6
PCIe 12+4ピン 1
SATA 14
ペリフェラル 5
フロッピー 1
製品寸法 150×190×86mm
製品重量 3.04kg
保証 10年
※12VHPWRの最大電力供給は600W
※初出時、コネクタ数について、「PCIe 6+2ピン：8」と記載しておりましたが、正しくは「6」となります。お詫びして訂正いたします。



●AC/DC入出力表

AC入力 AC 100～240V　13-6A  50/60Hz
DC出力 電圧 +3.3V +5V +12V -12V +5VSB
電流 20A 20A 83.33A 0.3A 3A
電力 120W 1000W 18.6W
合計最大出力 1000W





※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
