MAG B560 TORPEDO

MAG B560 TORPEDO

Intel B560チップセット搭載・ATXマザーボード
12+2+1フェーズのVRM搭載、2.5G LAN＆1G LANのデュアルLAN構成

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel B560
・対応メモリ : DDR4 最大5066(OC)×4 最大128GB
・拡張スロット : PCIe 4.0（x16）×1、PCIe 3.0（x16形状）×１、PCIe 3.0（x1）×1
・ストレージ : M.2（PCIe 4.0x4）×1、M.2（PCIe 3.0x4）×2、SATA 3.0（6Gbps）×6
・有線LAN :  Realtek® 8125B 2.5G LAN、Intel® I219-V 1G LAN
・映像出力：DP1.4×1、HDMI 2.0*×1
・オーディオ：Realtek® ALC897 Codec、7.1ch、HD Audio
・フォームファクタ : ATX

*10th CPU時 HDMI 1.4

型番：MAG B560 TORPEDO

JAN：4526541741036

メーカー製品ページ

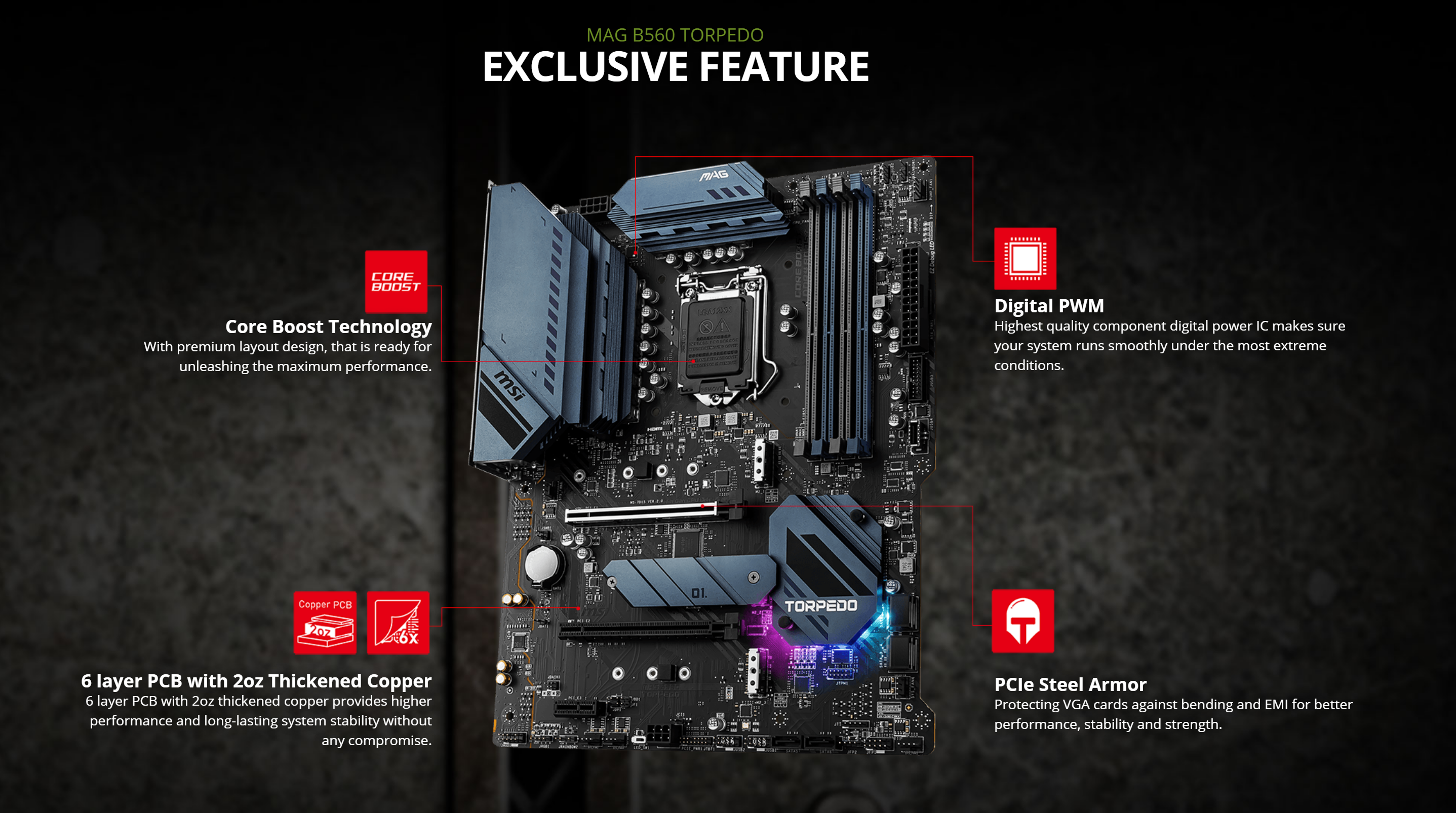

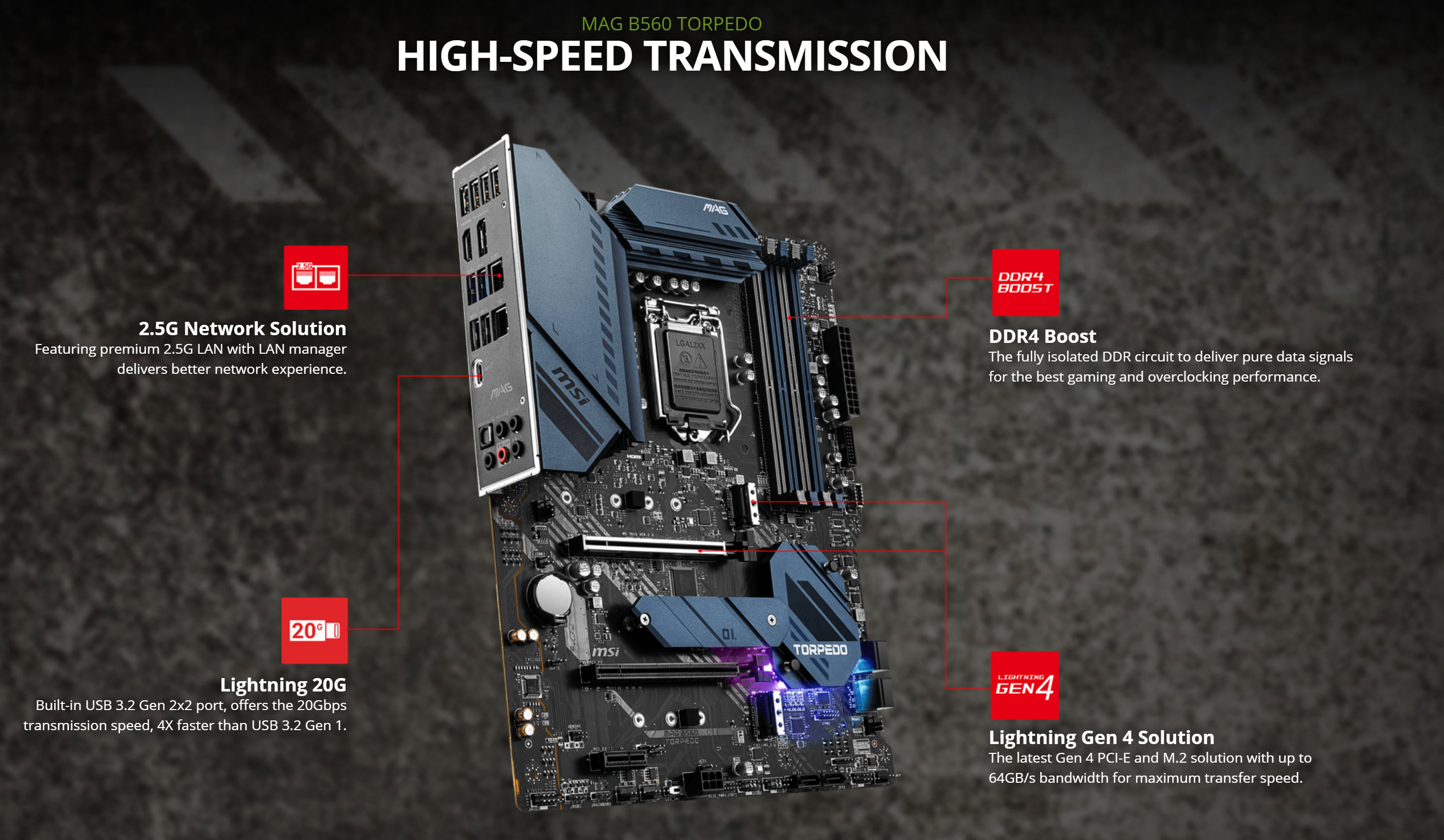

MAG B560 TORPEDOは、12+2+1の強力な電源回路を搭載し、ハイエンドCPUでも安定した動作を実現します。Realtek 2.5G LANとIntel ギガビットLANを搭載したデュアルLAN構成で高速なネットワーク環境を構築可能。リアIO部分に高速なUSB 3.2 Gen2x2 Type-Cポートや、フロント用USB 3.2 Gen2 Type-Cポートを搭載しています。海をイメージしたパシフィック・ブルーカラーのデザインで、高いコストパフォーマンスと信頼性を実現しています。








DDR4 メモリ 5066(OC)/5000(OC)/ 4800(OC)/ 4600(OC)/ 4533(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC) MHz
対応CPU i9
チップセット Intel® B560 Chipset
メモリチャネル Dual
DIMMスロット数 4
最大搭載容量（GB） 128
拡張スロット 2x PCIe x16 slots
PCI_E1 (from CPU)
Support up to PCIe 4.0 for 11th Gen Intel® CPU
Support up to PCIe 3.0 for 10th Gen Intel® CPU
PCI_E2 (from B560 chipset)
Support up to PCIe 3.0 x4
1x PCIe 3.0 x1 slot (from B560 chipset)
ストレージ 6x SATA 6Gb/s ports (from B560 chipset)
3x M.2 slots (Key M)
M2_1 slot (from CPU)
Available only on 11th Gen Intel® CPU
Supports up to PCIe 4.0 x4
Supports 2242/ 2260/ 2280/ 22110 storage devices
M2_2* slot (from B560 chipset)
Supports up to PCIe 3.0 x4
Supports SATA up to 6Gb/s
Supports 2242/ 2260/ 2280 storage devices
M2_3 slot (from B560 chipset)
Supports up to PCIe 3.0 x4
Supports 2242/ 2260/ 2280 storage devices
Intel® Optane™ Memory Ready**
Supports Intel® Smart Response Technology for Intel Core™ processors

*SATA1 will be unavailable when installing M.2 SATA SSD in the M2_2 slot.
**Before using Intel® Optane™ memory modules, please ensure that you have updated the drivers and BIOS to the latest version from MSI website.
USB Intel® B560 Chipset
1x USB3.2 Gen 2x2 20Gbps port (Type-C port on the back panel)
1x USB 3.2 Gen 2 10Gbps port (1 Type-C available through the internal connector)
6x USB 3.2 Gen 1 5Gbps ports (4 Type-A ports on the back panel, 2 Type-A ports available through the internal connector)
4x USB 2.0 ports on the back panelG
Hub-GL850G
4x USB 2.0 ports available through the internal connectors
LAN 1x Realtek® RTL8125B 2.5Gbps LAN controller
1x Intel® I219V 1Gbps LAN controller
オーディオ Realtek® ALC897 Codec
7.1-Channel High Definition Audio
Supports S/PDIF output
ディスプレイポート 1
HDMI 1
DIRECTX対応 12
フォームファクタ ATX
CROSSFIRE対応 Y
OS Support for Windows® 10 64-bit

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
