MAG B560M MORTAR WIFI

MAG B560M MORTAR WIFI

Intel B560チップセット搭載・MicroATXマザーボード
12+2+1の強力な電源回路、2.5G LAN ＆ Wi-Fi 6Eを搭載

・チップセット : Intel B560
・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・対応メモリ : DDR4 最大5066(OC)×4 最大128GB
・拡張スロット : PCIe 4.0（x16）×1、PCIe 3.0（x16）×1、PCIe 3.0（x1）×1
・ストレージ : M.2（PCIe 4.0x4）×1、M.2（PCIe 3.0x4）×1、SATA 3.0（6Gbps）×6
・有線LAN : Realtek® 8125B 2.5G LAN
・無線機能：Intel®Wi-Fi 6E AX210*、Bluetooth® 5.2
・オーディオ：Realtek® ALC897 Codec
・フォームファクタ : MicroATX（24.4cm x 24.4cm）

*本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

型番：MAG B560M MORTAR WIFI

JAN：4526541741043

メーカー製品ページ



MAG B560M MORTAR WIFIは、コンパクトなMicro-ATXサイズに12+2+1フェーズの電源回路を搭載したコストパフォーマンスに優れたゲーミングマザーボードです。2.5G LAN+Intel Wi-Fi 6E、USB 3.2 Gen2など充実の機能を装備。大型ヒートシンクを採用しており、ハイパワーなCPUにも安心してご使用いただけます。









【MAG B560M MORTAR WIFIの主な特徴】

・コンパクトなMicro-ATXサイズに12+2+1フェーズの強力な電源回路を搭載しハイエンドCPUでも安定した動作を実現しています。

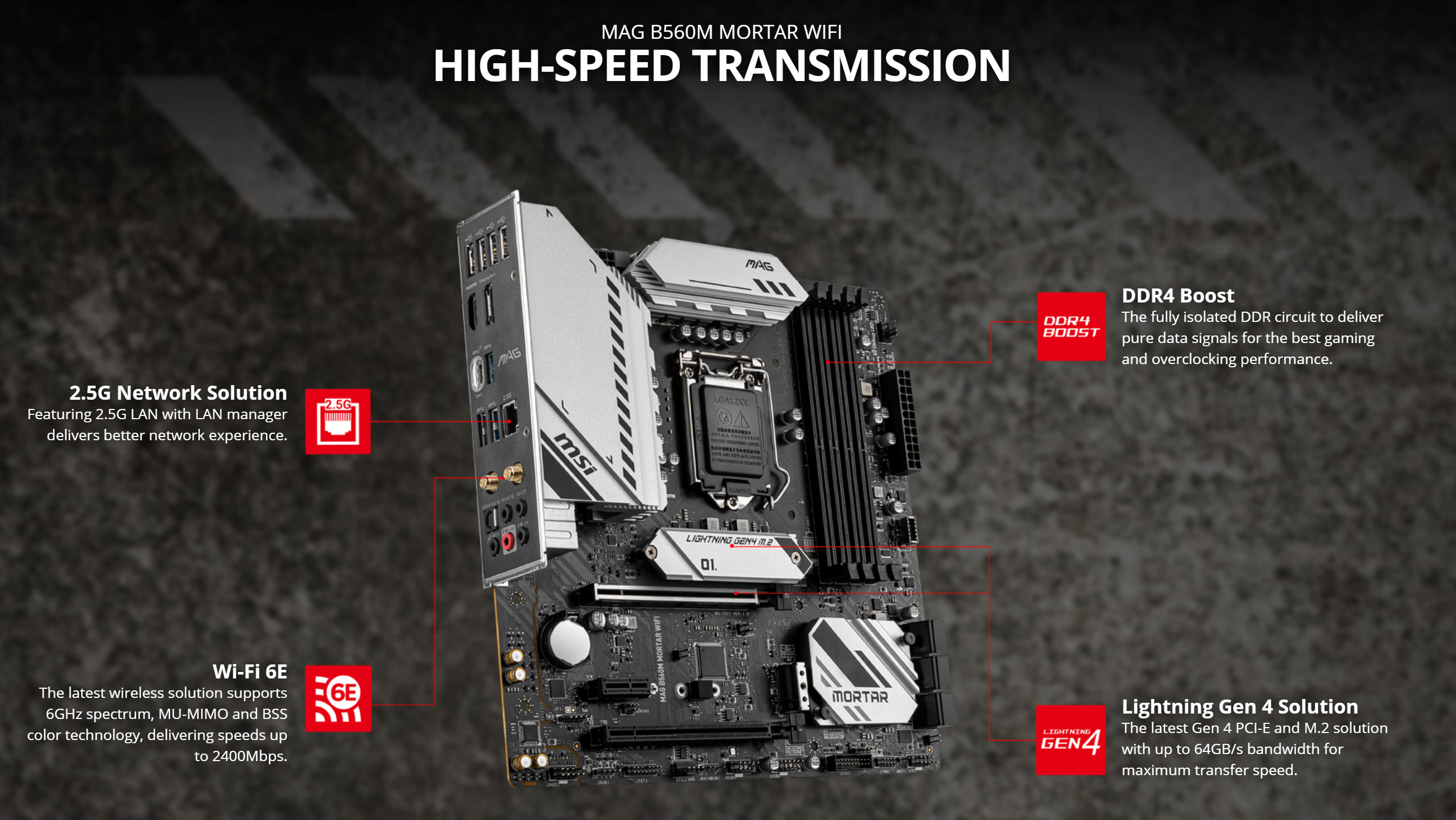

・Realtek 2.5G LAN+Intel Wi-Fi 6Eを搭載し、高速なネットワーク環境を構築することができます。

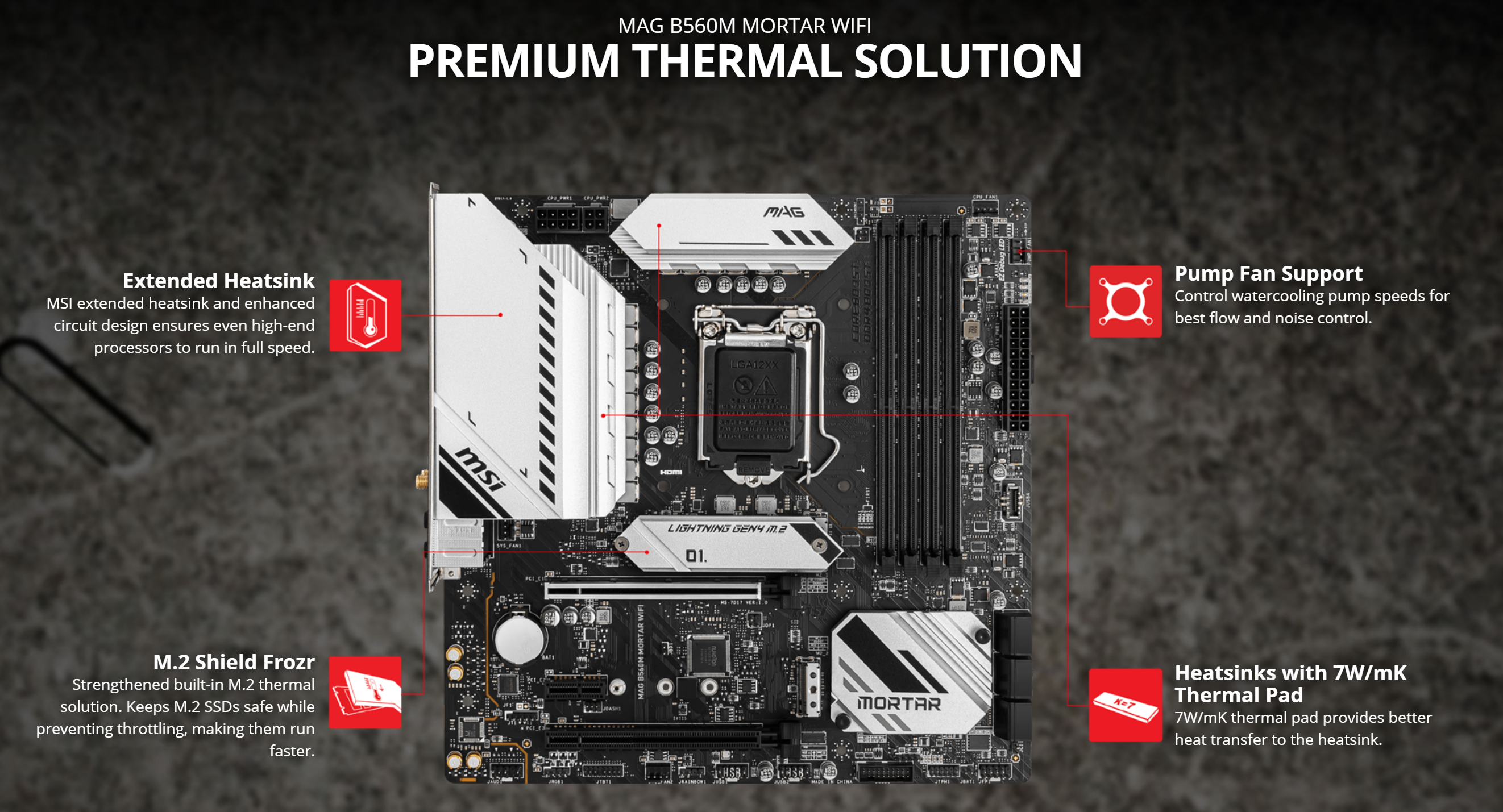

・放熱性と導電性に優れた2オンス厚の銅を採用、またヒートシンク形状を大型化することで、基板上の熱を強力に冷却することができます。
・リアIO部分にUSB 3.2 Gen2x2 Type-Cポート、フロントにUSB 3.2 Gen2 Type-Cポートを搭載し、使い勝手の良い環境を実現



CPU Supports 10th Gen Intel® Core™ Processors, 11th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors*

Processor socket LGA1200

*Please go to intel.com for compatibility information.
See supported processors
チップセット Intel® B560 Chipset
メモリー 4 x DDR4 memory slots, support up to 128GB*
Supports 1R 2133/ 2666/ 2933 MHz for 10th Gen Intel® CPU (by JEDEC & POR)
Supports 1R 2133/ 2666/ 2933/ 3200 MHz for 11th Gen Intel® CPU (by JEDEC & POR)

Max overclocking frequency:
1DPC 1R Max speed up to 5066+ MHz
1DPC 2R Max speed up to 4600+ MHz
2DPC 1R Max speed up to 4266+ MHz
2DPC 2R Max speed up to 4000+ MHz
Supports Dual-Channel mode
Supports non-ECC, un-buffered memory
Supports Intel® Extreme Memory Profile (XMP)

*Please refer www.msi.com for more information on compatible memory.
  See supported memory
拡張スロット 2x PCIe x16 slots
Support x16/ x4
PCI_E1 (from CPU)
Support up to PCIe 4.0 for 11th Gen Intel® CPU
Support up to PCIe 3.0 for 10th Gen Intel® CPU

PCI_E3 (From B560 chipset)*
Support up to PCIe 3.0
1x PCIe 3.0 x1 slot
PCI_E2 (From B560 chipset)

*PCI_E3 will be unavailable when installing M.2 SSD in M2_2 slot. However, if you want to use both of them simultaneously, you can set x1 for PCI_E3 and set x2 for M2_2 in BIOS.
映像出力 1x HDMI 2.0b with HDR port, supports a maximum resolution of 4K 60Hz
1x DisplayPort 1.4 port, supports a maximum resolution of 4K 60Hz

Available only on processors featuring integrated graphics
Graphics specifications may vary depending on the CPU installed.
マルチGPU Supports 3-Way AMD® CrossFire™ Technology
ストレージ 6x SATA 6Gb/s ports (from B560 chipset) *
2x M.2 slots (Key M)
M2_1 slot
Supports up to PCIe 4.0 x4 for 11th Gen Intel® CPU (From CPU)
Supports up to PCIe 3.0 x4 & SATA 6Gb/s for 10th Gen Intel® CPU (From B560 chipset)*
Supports 2242/ 2260/ 2280 storage devices

M2_2 slot (From B560 chipset)
Supports up to PCIe 3.0x4
Supports 2242/ 2260/ 2280 storage devices
Intel® Optane™ Memory Ready**

Supports Intel® Smart Response Technology for Intel Core™ processors

*SATA2 will be unavailable when installing M.2 SATA SSD in the M2_1 slot.
**Before using Intel® Optane™ memory modules, please ensure that you have updated the drivers and BIOS to the latest version from MSI website.
USB Intel® B560 Chipset
1x USB3.2 Gen 2x2 20Gbps port (Type-C port on the back panel)
1x USB 3.2 Gen 2 10Gbps port (1 Type-C available through the internal connector)
2x USB 3.2 Gen 1 5Gbps ports are available through the internal USB 3.2 Gen 1 connector
4x USB 2.0 ports on the back panel

USB Hubs ASM1074
3x USB 3.2 Gen 1 5Gbps Type-A ports on the back panel

Hub-GL850G
4x USB 2.0 ports are available through the internal USB 2.0 connectors
オーディオ Realtek® ALC897 Codec
7.1-Channel High Definition Audio
Supports S/PDIF output
LAN 1x Realtek® RTL8125B 2.5Gbps LAN controller
WIFI & BLUETOOTH Intel® WiFi-6E AX210
The Wireless module is pre-installed in the M.2 (Key-E) slot
Supports MU-MIMO TX/RX, 2.4GHz/ 6GHz* (160MHz) up to 2.4Gbps
Supports 802.11 a/ b/ g/ n/ ac/ ax
Supports Bluetooth® 5.2*/**, FIPS, FISMA

*Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in WIN10 21H1.
**Bluetooth 5.2 will be ready in WIN10 21H1.

※本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
INTERNAL CONNECTORS 1x 24-pin ATX main power connector
1x 8-pin ATX 12V power connector
1x 4-pin ATX 12V power connector
6x SATA 6Gb/s connectors
2x M.2 slots (M-Key)
1x USB 3.2 Gen 2 10Gbps Type-C port
1x USB 3.2 Gen 1 5Gbps connector (supports additional 2 USB 3.2 Gen 1 5Gbps ports)
2x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
1x 4-pin CPU fan connector
1x 4-pin water-pump fan connector
2x 4-pin system fan connectors
1x Front panel audio connector
2x System panel connectors
1x Chassis Intrusion connector
1x Clear CMOS jumper
1x TPM module connector
1x Tuning Controller Connector
1x TBT connector (Supports RTD3)
BACK PANEL PORTS USB 2.0
DisplayPort
USB 3.2 Gen 1 5Gbps Type-A
2.5G LAN Port
Wi-Fi / Bluetooth Antenna
HD Audio Connectors
HDMI
USB 3.2 Gen 2x2 20Gbps Type-C
USB 3.2 Gen 1 5Gbps Type-A
Optical S/PDIF OUT
フォームファクター MicroATX（24.4cm x 24.4cm）
OS Support for Windows® 10 64-bit

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
