B560M-A PRO

B560M-A PRO

2.5G LAN・PCIe 4.0対応、HDMI 2.0b・D-SUB出力装備
B560チップセット搭載のコンパクトなMicro-ATXマザーボード

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサー
・チップセット : Intel B560
・対応メモリ : DDR4-5200(OC) ×2
・拡張スロット : PCIe 4.0（x16）×1、PCIe 3.0（x1）×2
・ストレージ : M.2（PCIe 4.0x4）×1、SATA 3.0（6Gbps）×6
・LAN : Realtek® 8125B 2.5G LAN
・映像出力：HDMI 2.0b*×1、D-SUB 15pin×1
・オーディオ：Realtek® ALC897 Codec、7.1ch、HD Audio
・フォームファクター : MicroATX

*10th CPU時 HDMI 1.4

型番：B560M-A PRO

JAN：4526541741111

メーカー製品ページ

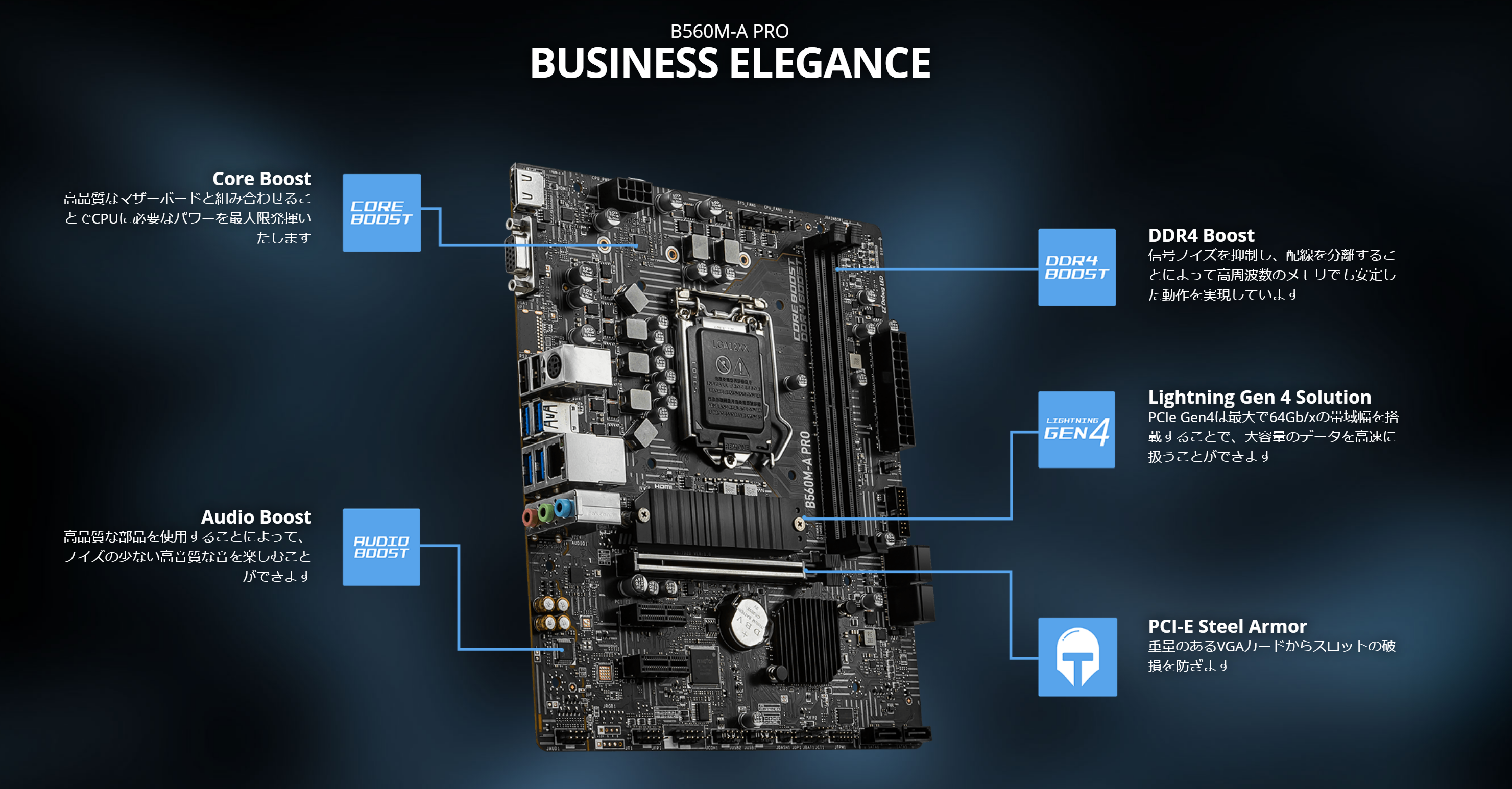

Intel第11世代CPUに対応したB560チップセットを搭載したマザーボード「B560M-A PRO」は、Micro-ATXサイズに対応したコンパクトなマザーボードです。コストパフォーマンスが高くシンプルな機能とVGAポート + HDMI2.0bポートを接続することでマルチディスプレイ環境を構築することができます。




【B560M-A PROの主な特徴】

●コンパクトでコストパフォーマンスが高いMicro-ATXサイズ対応のスタンダードマザーボード
●第11/10世代 Intel® Core™,Intel® Core™, Pentium® Gold and Celeron® プロセッサーLGA 1200ソケット対応
●最大DDR4-5200(OC) MHz対応
●超高速なRealtek 2.5G LANを搭載し大容量データの高速伝送が可能
●PCIe 4.0対応で、高速に大容量のデータを接続可能
●M.2 Shield Frozrを搭載し、サーマルスロットリングによる転送速度の低下を抑制
●VGAポート + HDMI2.0bポート(4K 60Hzの出力が可能)を搭載し、オンボード出力にてマルチディスプレイ環境を構築が可能







CPU Supports 10th Gen Intel® Core™ Processors, 11th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors*
Processor socket LGA1200

*Please go to intel.com for compatibility information
チップセット Intel® B560 Chipset
メモリー 2x DDR4 memory slots, support up to 64GB*

Supports 1R 2133/ 2666/ 2933 MHz for 10th Gen Intel® CPU (by JEDEC & POR)
Supports 1R 2133/ 2666/ 2933/ 3200 MHz for 11th Gen Intel® CPU (by JEDEC & POR)

Max overclocking frequency:
  1DPC 1R Max speed up to 5200 MHz
  1DPC 2R Max speed up to 4700+ MHz
Supports Dual-Channel mode
Supports non-ECC, un-buffered memory
Supports Intel® Extreme Memory Profile (XMP)

*Please refer www.msi.com for more information on compatible memory.
 See supported memory
拡張スロット 1x PCIe x16 slot (From CPU)
Support up to PCIe 4.0 for 11th Gen Intel® CPU
Support up to PCIe 3.0 for 10th Gen Intel® CPU

2x PCIe 3.0 x1 slots (From B560 chpiset)
ストレージ 6x SATA 6Gb/s ports (From B560 chipset)
1x M.2 slot (Key M)*
  Supports up to PCIe 4.0 x4 for 11th Gen Intel® CPU (From CPU)
  Supports up to PCIe 3.0 x4 & SATA 6Gb/s for 10th Gen Intel® CPU (From B560 chipset)*
  Supports 2242/ 2260/ 2280 storage devices

Supports Intel® Smart Response Technology for Intel Core™ processors

*Intel® Optane™ Memory Ready. Before using Intel®® Optane™ memory modules, please ensure that you have updated the drivers and BIOS to the latest version from MSI website.
グラフィック 1x VGA port, supports a maximum resolution of 2048x1536 @50Hz, 2048x1280 @60Hz, 1920x1200 @60Hz* **

1x HDMI 2.0b with HDR port, supports a maximum resolution of 4K 60Hz12

*Available only on processors featuring integrated graphics.
**Graphics specifications may vary depending on the CPU installed.
USB Intel® B560 Chipset

6x USB 2.0 ports (2 Type-A port on the back panel, 4 ports available through internal USB 2.0 connectors)
6x USB 3.2 Gen 1 5Gbps ports (4 Type-A ports on the back panel, 2 ports available through internal USB 3.2 Gen1 connector)
LAN 1x Realtek® 8125B 2.5Gbps LAN controller
オーディオ Realtek® ALC897 Codec
7.1-Channel High Definition Audio
INTERNAL CONNECTORS 1x 24-pin ATX main power connector
1x 8-pin ATX 12V power connector
6x SATA 6Gb/s connectors
1x M.2 slot (M-Key)
1x USB 3.2 Gen 1 5Gbps connector (supports additional 2 USB 3.2 Gen 1 5Gbps ports)
2x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
1x 4-pin CPU fan connector
1x 4-pin system fan connector
1x Front panel audio connector
2x System panel connectors
1x Chassis Intrusion connector
1x Clear CMOS jumper
1x TPM module connector
1x Serial port connector
1x Tuning Controller Connector
BACK PANEL CONNECTORS HDMI
VGA
Mouse / Keyboard
LAN port
Audio connector
USB 2.0
USB 3.2 Gen 1 5Gbps Type-A
USB 3.2 Gen 1 5Gbps Type-A
BIOS FEATURES 1x 256 Mb flash
UEFI AMI BIOS
ACPI 6.2, SMBIOS 3.0
Multi-language
フォームファクタ Micro-ATX
9.3 in. x 8.0 in. (23.6 cm x 20.2 cm)
OS Support for Windows® 10 64-bit

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
