MPG B550I GAMING EDGE MAX WIFI

MPG B550I GAMING EDGE MAX WIFI

コンパクトながらも8+2+1フェーズ 60A Dr.MOSの強力な電源回路
リアIO部分にCMOSクリアボタンを搭載し、利便性が向上

・AMD B550チップセット搭載
・第3世代AMD Ryzenプロセッサー対応
・対応ソケット：AM4
・メモリースロット：DDR4-4600+(OC)×2（最大64GB）
・ストレージ：M.2_1 Type 2260-2280 (PCIe 4.0 x4/SATA)×1、M.2_2 Type 2280 (PCIe 3.0 x4)×1、SATA 6Gbps×4 RAID 0,1,10
・拡張スロット：PCIe 4.0/3.0 （x16）×1
・LAN：Realtek  RTL8125B 2.5ギガビットLAN
・無線機能：Wi-Fi 6 AX200、Bluetooth 5.1
・映像出力：HDMI 2.1×1
・オーディオ：Realtek ALC1200
・フォームファクター：Mini-ITX
・製品寸法：170×170 mm

型番：MPG B550I GAMING EDGE MAX WIFI

JAN：4526541741142

メーカー製品ページ


第３世代Ryzenに対応し、B550チップセットを搭載したMini-ITXマザーボード「MPG B550I GAMING EDGE MAX WIFI」。

本製品は、コンパクトなMini-ITXサイズながら、8+2+1フェーズ 60A Dr.MOSの強力な電源回路を搭載。2020年6月に発売した「MPG B550I GAMING EDGE WIFIをベースに、リアIO部分にCMOSクリアボタンを搭載し、利便性が向上したモデルです。










【MPG B550I GAMING EDGE MAX WIFIの主な特徴】

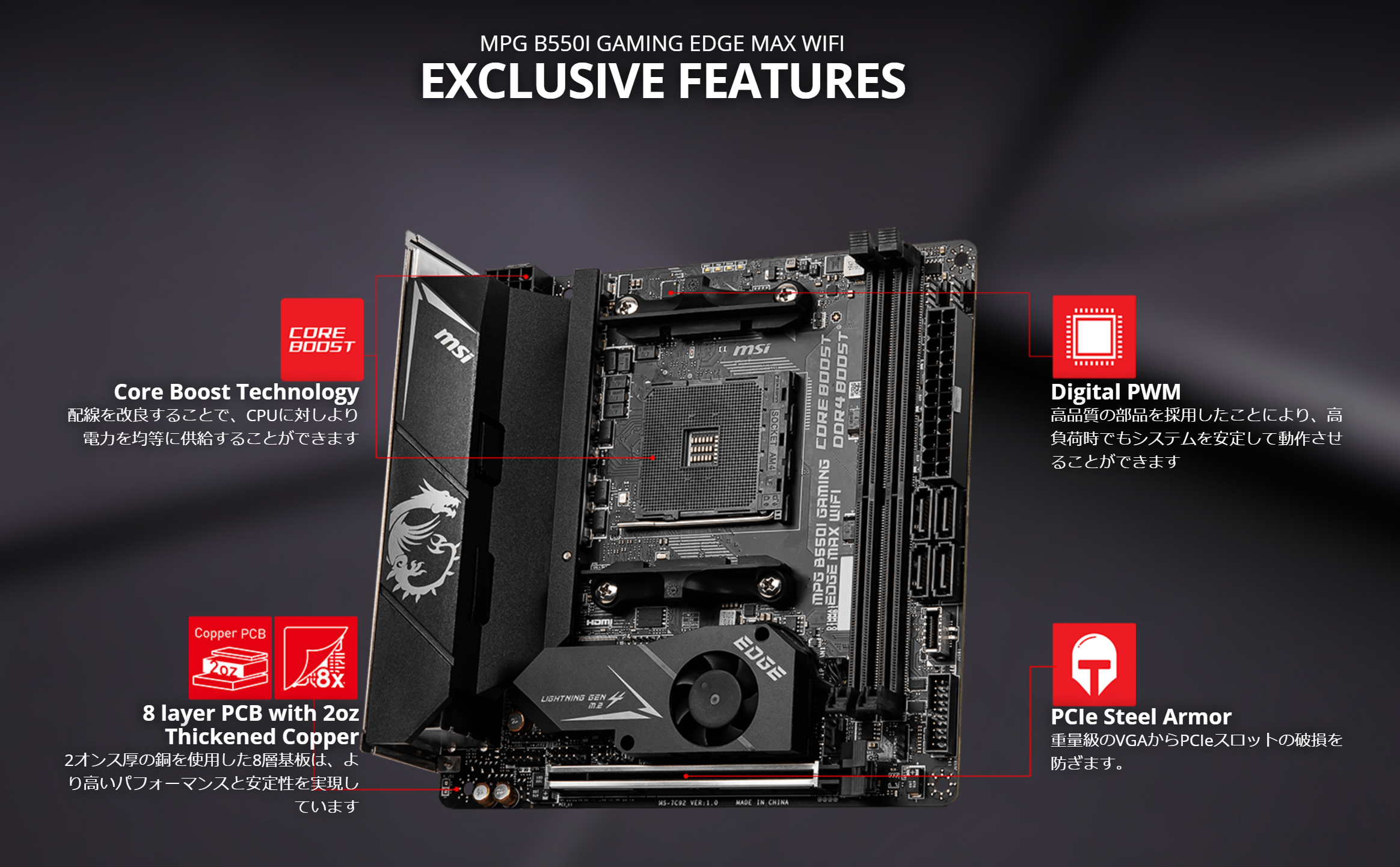

●8+2+1フェーズ60A Dr.MOS対応の強力な電源回路と2オンス厚の銅を採用した8層基板を搭載

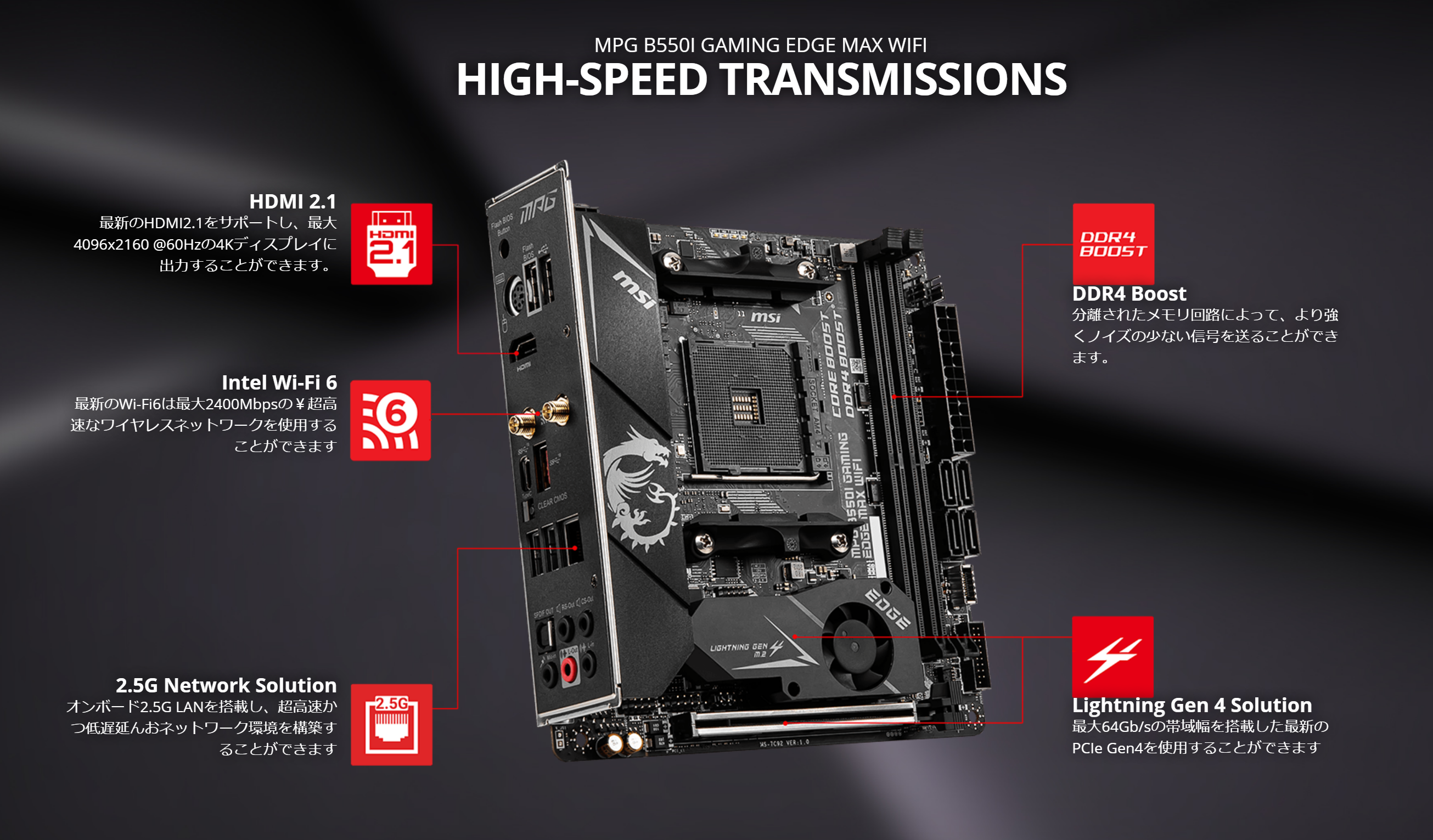

●2.5G LAN + Intel Wi-Fi 6に対応した高速なネットワーク環境を構築可能
● HDMI2.1に対応しオンボード出力にて4K 60Hzを出力可能

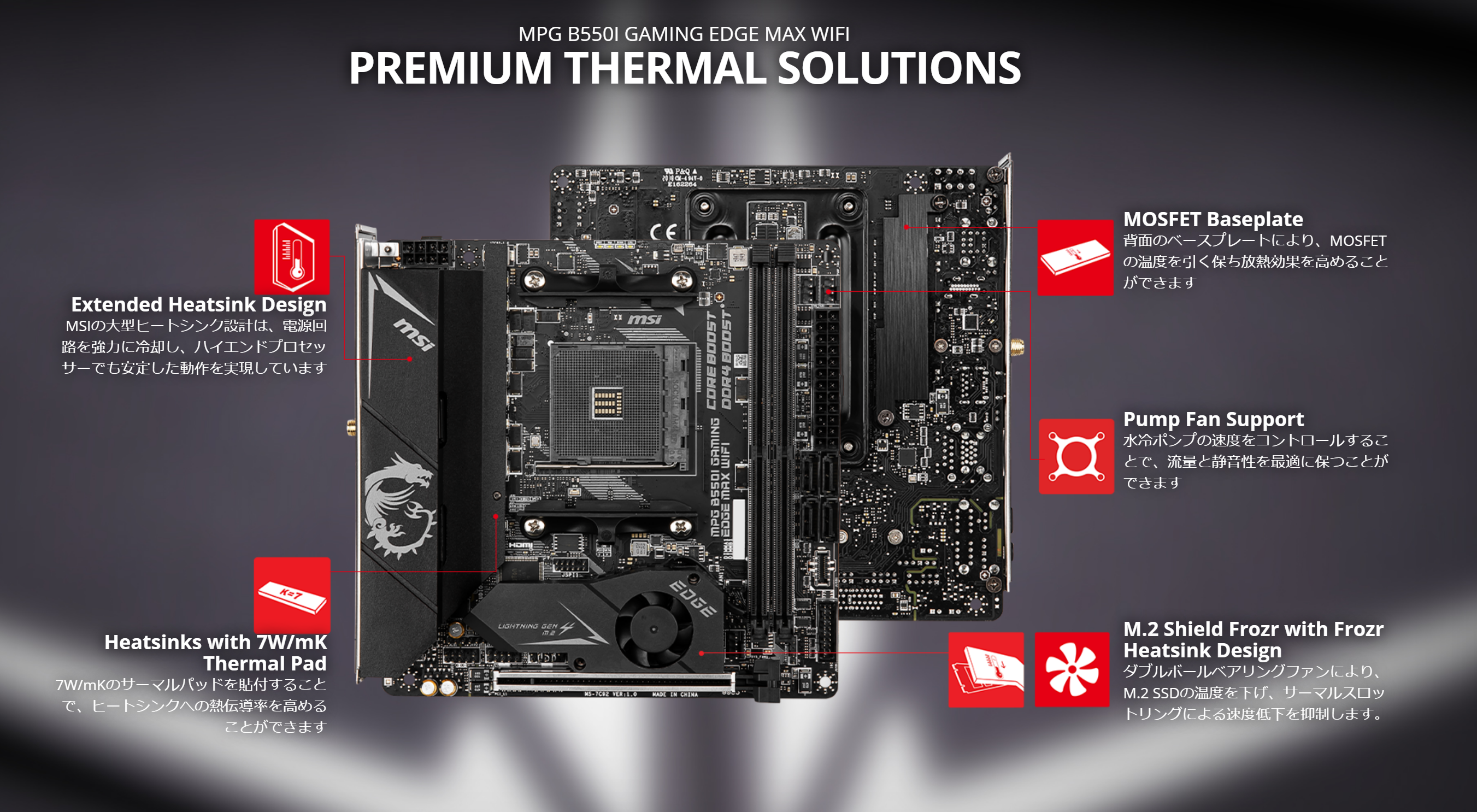

●チップセットに小型ファンを搭載することでPCI-E Gen4対応のM.2を強力に冷却
●バックパネルにFLASH BIOSボタンとCMOSクリアボタンを搭載し、万が一トラブルが発生したときでも簡単にリセットすることが可能


PROCESSOR

Support 3rd Gen AMD Ryzen™ Desktop Processors and AMD Ryzen™ 4000 G-Series Desktop Processors

See supported processors
CHIPSET AMD B550 Chipset
MEMORY 2x DDR4 memory slots, support up to 64GB*

Supports DDR4 1866/ 2133/ 2400/ 2667 MHz by JEDEC
Supports DDR4 2667/ 2800/ 2933/ 3000/ 3066/ 3200/ 3466/ 3600/ 3733/ 3866/ 4000/ 4133/ 4266/ 4400/ 4466/ 4533 / 4600+ MHz by A-XMP OC MODE

1DPC 1R max speed 4600 MHZ
1DPC 2R max speed 4000 MHZ

Dual channel memory architecture
Supports non-ECC UDIMM memory
Supports un-buffered memory

*Please refer www.msi.com for more information on compatible memory.


See supported memory
EXPANSION SLOT 1x PCIe 4.0 / 3.0 x16 slot*
*The supported specification depends on installed processor.
ONBOARD GRAPHICS 1x HDMI 2.0:/ 2.1 port, supports a maximum resolution of 4096x2160 @60Hz*
Maximum shared memory of 2048 MB

*Available for the processor with integrated graphics.
STORAGE AMD B550 Chipset
4x SATA 6Gb/s ports

2x M.2 slots [Key M]
M2 1 slot [from AMD Processor]
Supports PCIe 4.0/3.0 x4*
Supports SATA 6Gb/s
Supports 2260/ 2280 storage devices

M2_2 slot [from AMD B550 chipset]
Supports PCIe 3.0x4
Supports 2280 storage devices

*The supported specification depends on installed processor.
RAID Supports RAID 0, RAID 1 and RAID 10 for SATA storage devices
Supports RAID 0 and RAID 1 for M.2 NVMe storage devices
USB

AMD B550 Chipset
3x USB 3.2 Gen 1 5Gbps ports [1 Type-C internal connector, and 2 ports are available through the internal USB 3.2 Gen 1 5Gbps connector]
4x USB 2.0 ports [2 Type-A ports on the back panel, 2 ports through the internal USB 2.0 connector]

AMD Processor
2x USB 3.2 Gen 2 10Gbps ports [1 Type-C port and 1 Type-A port] on the back panel
2x USB 3.2 Gen 1 5Gbps Type-A ports on the back panel
AUDIO

Realtek® ALC1200 Codec
7.1-Channel High Definition Audio
Supports S/PDIF output
LAN 1x Realtek® RTL8125B 2.5Gbps LAN controller
WIRELESS LAN & BLUETOOTH®

Intel® AX200
The Wireless module is pre-installed in the M.2 [Key-E] slot
Supports MU-MIMO TX/RX, 2.4GHz / 5GHz [160MHz] up to 2.4Gbps
Supports 802.11 a/ b/ g/ n/ ac/ ax
Supports Bluetooth® 5.1
INTERNAL CONNECTORS 1x 24-pin ATX main power connector
1x 8-pin ATX 12V power connector
4x SATA 6Gb/s connectors
2x M.2 slots [M-Key]
1x USB 3.2 Gen 1 5Gbps Type-C port
1x USB 3.2 Gen 1 5Gbps connector [supports additional 2 USB 3.2 Gen 1 5Gbps ports]
1x USB 2.0 connector [supports additional 2 USB 2.0 ports]
1x 4-pin CPU fan connector
1x 4-pin water-pump fan connector
1x 4-pin system fan connector
1x Front panel audio connector
2x System panel connectors
1x 3-pin RAINBOW LED connector
1x Clear CMOS jumper
4x EZ Debug LED
BACK PANEL PORTS USB 2.0
WiFi / Bluetooth
USB 3.2 Gen 2 10Gbps(Type-A)
2.5G LAN
HD Audio Connectors
Flash BIOS Button
PS/2 Combo Port
HDMI 2.1
USB 3.2 Gen 2 10Gbps(Type-C)
Clear CMOS
USB 3.2 Gen 1 5Gbops(Type-A)
Optical S/PDIF OUT
I/O CONTROLLER NUVOTON NCT6687-R Controller Chip
FORM FACTOR Mini-ITX Form Factor
6.7 in. x 6.7 in. (17.0 cm x 17.0 cm)

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
