MPG B560I GAMING EDGE WIFI

MPG B560I GAMING EDGE WIFI

ダイレクト6+2+1 50A Dr.MOS対応の強力な電源回路を搭載
2.5G LAN、M.2×2基搭載のMini-ITXマザーボード

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサー/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサー
・チップセット : Intel B560
・対応メモリ : DDR4-5200×2（最大64GB）
・拡張スロット : PCIe 4.0（x16）×1
・ストレージ : M.2×2、SATA 3.0（6Gbps）×4
・有線LAN : Realtek® 8125B 2.5G LAN
・無線機能：Intel®Wi-Fi 6E AX210*、Bluetooth® 5.2
・映像出力：DP1.4×1、HDMI 2.0b**×1
・オーディオ：Realtek® ALC897 Codec、7.1ch、HD Audio
・フォームファクタ : Mini-ITX

*本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年3月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
**10th CPU時 HDMI 1.4

型番：MPG B560I GAMING EDGE WIFI

JAN：4526541741135

メーカー製品ページ


MPG B560I GAMING EDGE WIFIは、Mini-ITXサイズ対応とコンパクトながらダイレクト6+2+1 50A Dr.MOS対応の強力な電源回路を搭載したゲーミングマザーボードです。B560チップセットを搭載し、コストを抑えていながら、最新の高速なWi-Fi 6EやRealtek 2.5G LAN、M.2を2基搭載可能など豊富な機能を搭載しています。









【MPG B560I GAMING EDGE WIFIの主な特徴】

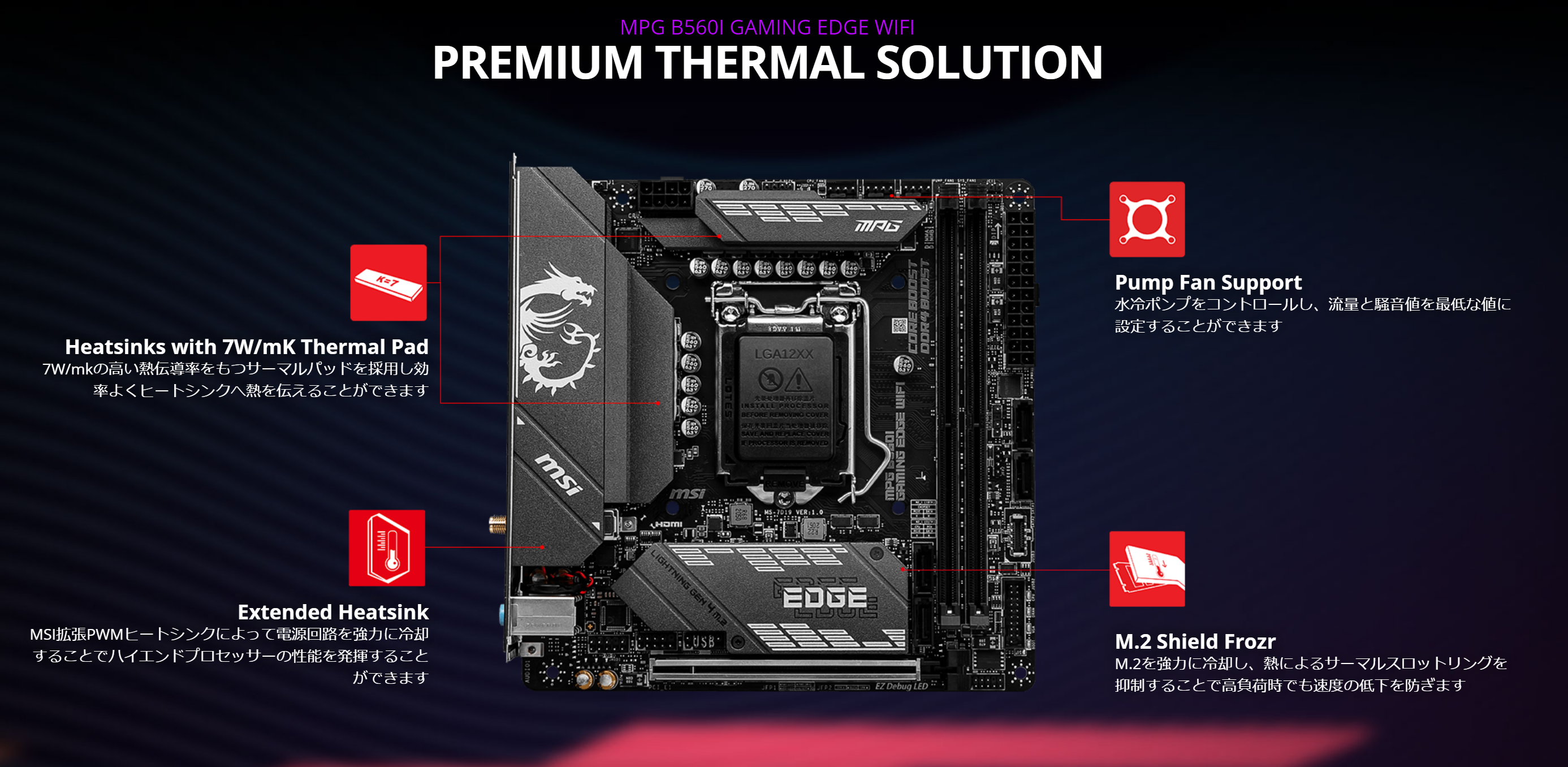

●Mini-ITXサイズ対応ながらダイレクト6+2+1 50A Dr.MOSの強力な電源回路を搭載し安定した動作を実現

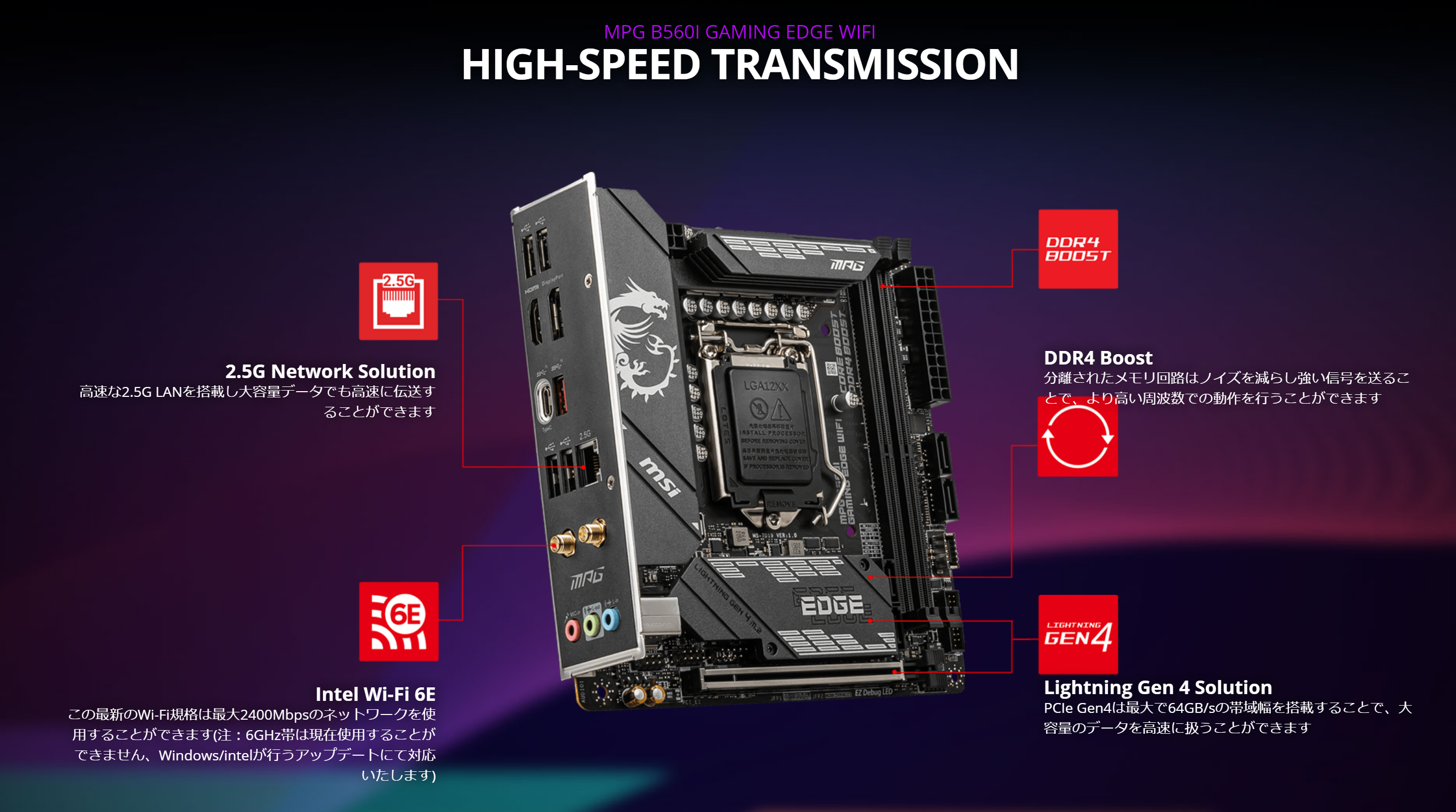

●オンボードにてRealtek 2.5G LAN + Wi-Fi 6E対応、高速なネットワーク環境を構築可能

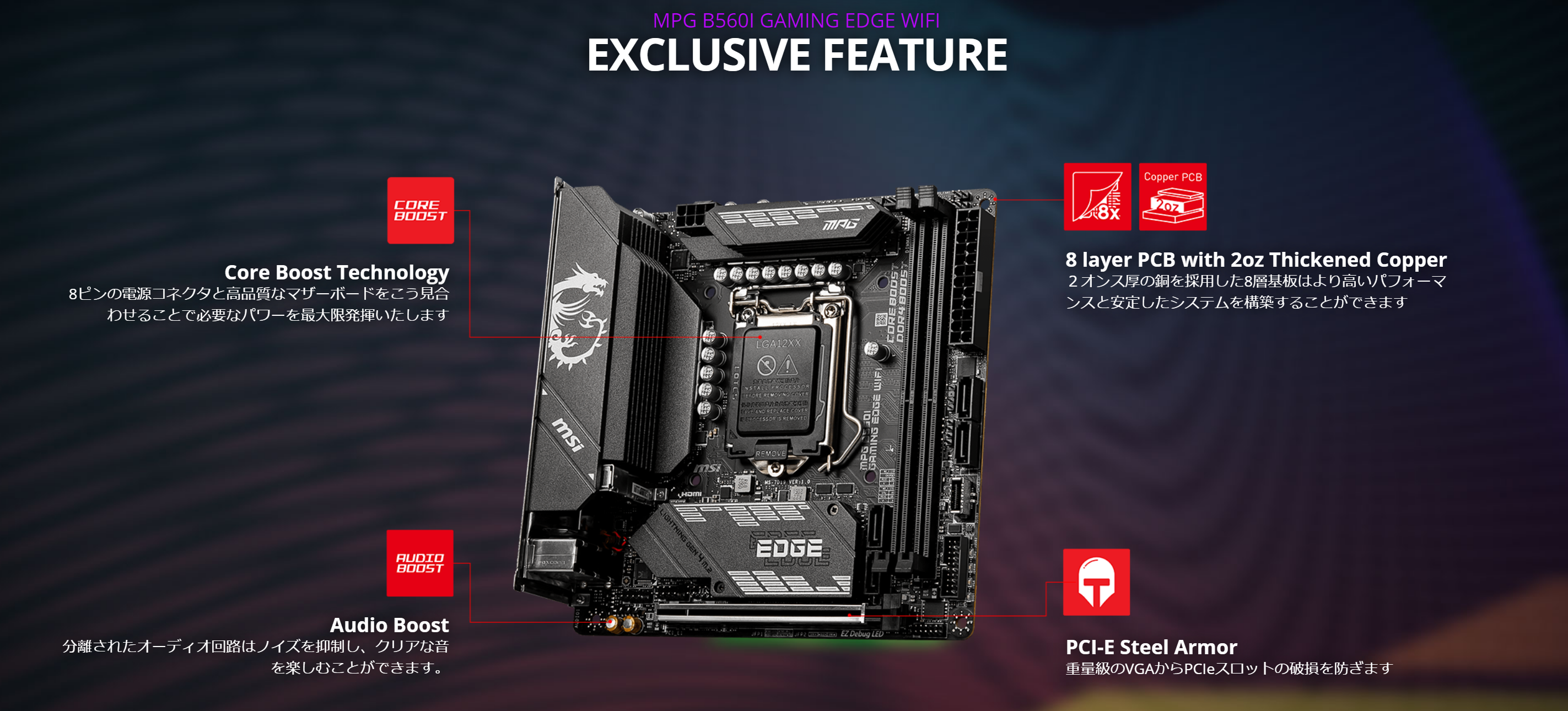

●2オンス厚の銅を採用した8層PCB基板を採用することで、基板の導電性を高め、温度を下げることに成功



CPU Supports 10th Gen Intel® Core™ Processors, 11th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors*
Processor socket LGA1200

*Please go to intel.com for compatibility information.

See supported processors
チップセット Intel® B560 Chipset
メモリー 2x DDR4 memory slots, support up to 64GB*
Supports 1R 2133/ 2666/ 2933 MHz for 10th Gen Intel® CPU [by JEDEC & POR]*
Supports 1R 2133/ 2666/ 2933/ 3200 MHz for 11th Gen Intel® CPU [by JEDEC & POR]*

Max frequency:
1DPC 1R Max speed up to 5200 MHz
1DPC 2R Max speed up to 4700+ MHz

Supports Dual-Channel mode
Supports non-ECC, un-buffered memory
Supports Intel® Extreme Memory Profile (XMP)

*Please refer to www.msi.com for more information on compatible memory

See supported memory
拡張スロット 1x PCIe x16 slot

Support up to PCIe 4.0 for 11th Gen Intel® CPU
Support up to PCIe 3.0 for 10th Gen Intel® CPU
ONBOARD GRAPHICS 1x HDMI 2.0b with HDR port, supports a maximum resolution of 4K 60Hz*/ **
1x DisplayPort 1.4 port, supports a maximum resolution of 5120x3200 60Hz*/ **

*Available only on processors featuring integrated graphics.
**Graphics specifications may vary depending on the CPU installed.
STORAGE 4x SATA 6Gb/s ports [from B560 chipset]

2x M.2 slots [from B560 chipset]

2x M.2 slots [Key M]
M2 1 slot
Supports up to PCIe 4.0 x4 for 11th Gen Intel® CPU [From CPU]
Supports up to PCIe 3.0 x4 & SATA 6Gb/s for 10th Gen Intel® CPU [From B560 chipset]
Supports 2280 storage devices

M2 2 slot [from B560 chipset]
Supports PCIe 3.0 x4 only
Supports 2280 storage devices
Intel® Optane™ Memory Ready*
Supports Intel® Smart Response Technology for Intel® Core ™ processors

*Before using Intel® Optane™ memory modules, please ensure that you have updated the drivers and BIOS to the latest version from MSI website.
USB Intel® B560 Chipset

2x USB 3.2 Gen 2 10Gbps ports [1 Type-C port and 1 Type-A port on the back panel]
3x USB 3.2 Gen 1 5Gbps ports [1 Type-C port and 2 Type-A ports are available through the internal USB 3.2 Gen 1 5Gbps connectors]
6x USB 2.0 ports [4 Type-A ports on the back panel, 2 ports through the internal USB 2.0 connector]
AUDIO Realtek® ALC897 Codec
7.1-Channel High Definition Audio
LAN 1x Realtek® RTL8125B 2.5Gbps LAN controller
WIFI & BLUETOOTH Intel® WiFi 6E AX210
The Wireless module is pre-installed in the M.2 (Key-E) slot
Supports MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz* (160MHz) up to 2.4Gbps
Supports 802.11 a/ b/ g/ n/ ac/ ax

Supports Bluetooth® 5.2**, FIPS, FISMA

*Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in WIN10 21H1.
**Bluetooth 5.2 will be ready in WIN10 21H1.

※本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年5月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
INTERNAL CONNECTORS 1x 24-pin ATX main power connector
1x 8-pin ATX 12V power connector
4x SATA 6Gb/s connectors
2x M.2 slots [M-Key]
1x USB 3.2 Gen 1 5Gbps Type-C port
1x USB 3.2 Gen 1 5Gbps connector [supports additional 2 USB 3.2 Gen 1 5Gbps ports]
1x USB 2.0 connector [supports additional 2 USB 2.0 ports]
1x 4-pin CPU fan connector
1x 4-pin water-pump fan connector
1x 4-pin system fan connector
1x Front panel audio connector
2x System panel connectors
1x Chassis Intrusion connector
1x TPM module connector
1x Clear CMOS jumper
LED FEATURES 4x EZ Debug LED
1x 4-pin RGB LED connector
1x 3-pin RAINBOW LED connector
BACK PANEL PORTS DisplayPort
USB 3.2 Gen 2 10Gbps Type-A
2.5G LAN
Wi-Fi/Bluetooth
USB 2.0
HDMI
USB 3.2 Gen 2 10Gbps Type-C
USB 2.0
Audio Connectors
映像出力 DisplayPort 1.4
HDMI 2.0b×1
※10th CPU時 HDMI 1.4
フォームファクタ Mini-ITX Form Factor
6.7 in. x 6.7 in. [17.0 cm x 17.0 cm]
OS Support for Windows® 10 64-bit

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
