MPG Z590M GAMING EDGE WIFI

MPG Z590M GAMING EDGE WIFI

Z590チップセット搭載・MicroATXゲーミングマザーボード
2.5G LAN、Wi-Fi 6E、USB3.2 Gen2x2 Type-C対応

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel Z590
・対応メモリ : DDR4 最大5333(OC)×4 最大128GB
・拡張スロット : PCIe 4.0（x16）×2、PCIe 3.0（x16形状、x4）×1、PCIe 3.0（x1）×1
・ストレージ : M.2（PCIe 4.0x4）×1、M.2（PCIe 3.0x4）×1、SATA 3.0（6Gbps）×6
・有線LAN : Intel® I225V 2.5Gbps LAN
・無線機能：Intel® Wi-Fi 6E AX210*、Bluetooth 5.2
・映像出力：DP1.4×1、HDMI 2.0**×1
・オーディオ：Realtek® ALC4080 Codec、7.1ch HDオーディオ
・フォームファクタ : MicroATX

*本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年7月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください
**10th CPU時HDMI 1.4

型番：MPG Z590M GAMING EDGE WIFI

JAN：4526541740961

メーカー製品ページ


Intel第11世代CPUに対応したZ590チップセットを搭載したコンパクトなMicro-ATXサイズのゲーミングマザーボード「MPG Z590M GAMING EDGE WIFI」。

本製品は、コンパクトなMicro-ATXサイズのマザーボードに12+1+1 60A Dr.MOSを搭載し、高い負荷のかかるゲーミングシーンでも安定したハイエンドなコンパクトMicro-ATXゲーミングマザーボードです。また、2.5G LANやWi-Fi 6Eに対応する無線LAN等豊富な機能を搭載しゲーミングシーンから普段用途まで様々な場面で活躍できるマザーボードです。









【MPG Z590M GAMING EDGE WIFIの主な特徴】

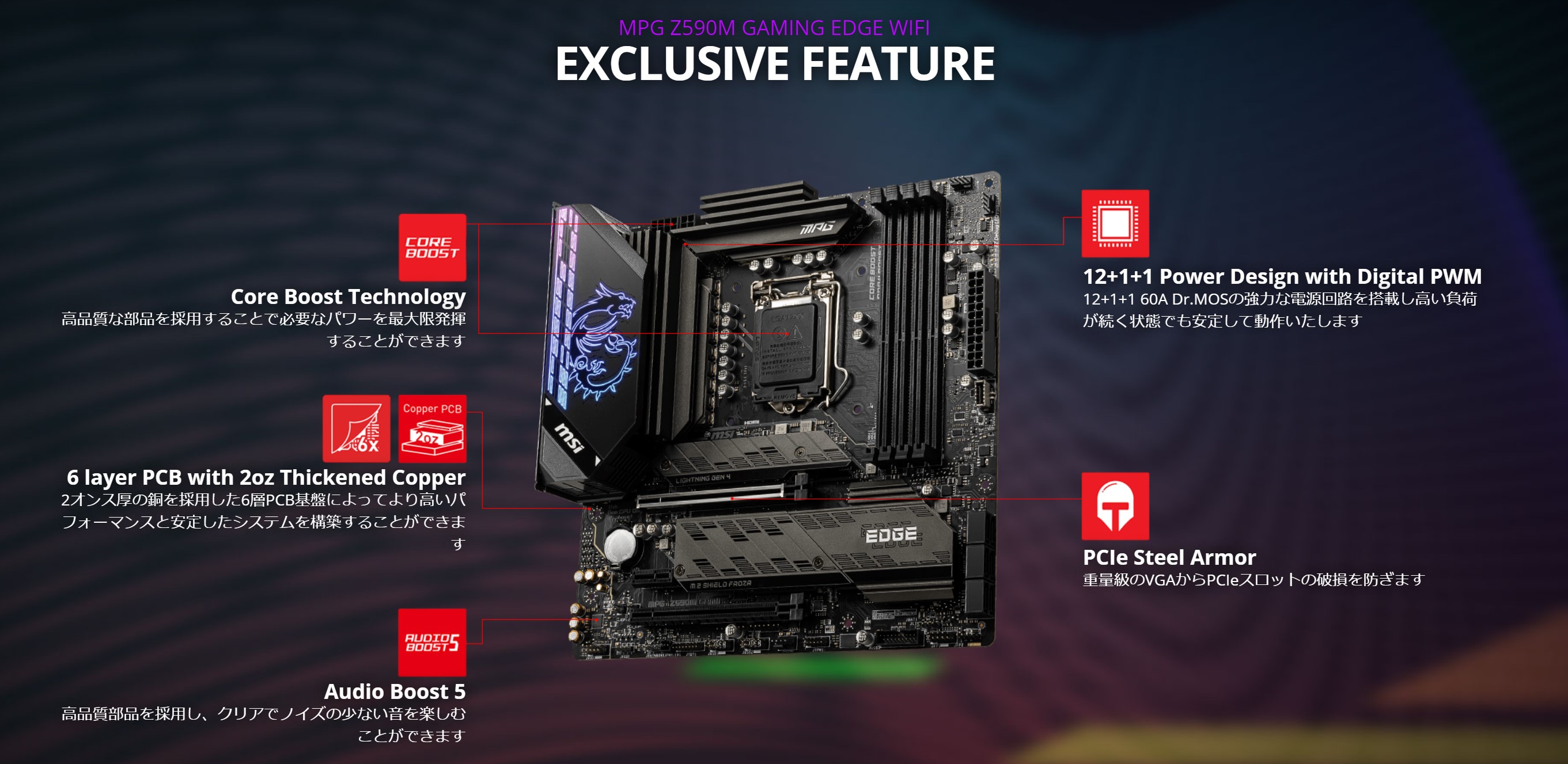

●コンパクトなMicro-ATXサイズに12+1+1 60A Dr.MOSに対応した強力な電源回路を搭載

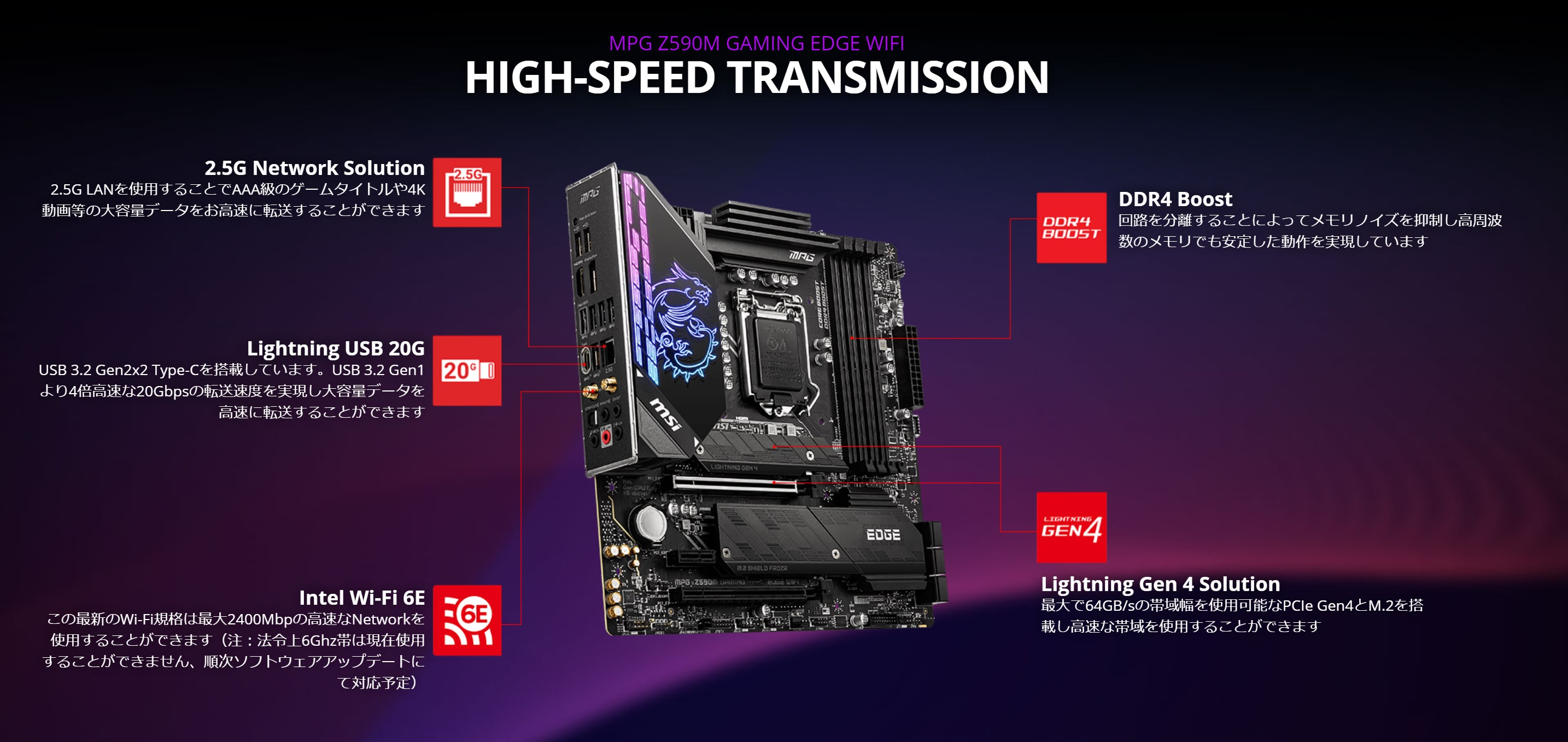

●最新のIntel 2.5G LANやIntel Wi-Fi 6Eを採用し高速なネットワーク環境を構築可能
●USB 3.2 Gen2x2 Type-Cポートや、フロント用 USB 3.2 Gen2 Type-Cポートを搭載し利便性が向上
●HDMI 2.0b と DisplayPort 1.4に対応し、4K60Hzの高画質でなめらかな出力に対応
DDR4 メモリ 5333(OC) / 5200(OC) / 5000(OC)/ 4800(OC)/ 4600(OC)/ 4533(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC) MHz
対応CPU Supports 10th Gen Intel® Core™ Processors, 11th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors 1
Processor socket LGA1200
Please go to intel.com for compatibility information.
See supported processors
チップセット Intel® Z590 Chipset
メモリー 4x DDR4 memory slots, support up to 128GB1
Supports 1R 2133/ 2666/ 2933 MHz for 10th Gen Intel® CPU (by JEDEC & POR)
Supports 1R 2133/ 2666/ 2933/ 3200 MHz for 11th Gen Intel® CPU (by JEDEC & POR)

Max overclocking frequency:
1DPC 1R Max speed up to 5333 MHz
1DPC 2R Max speed up to 4700+ MHz
2DPC 1R Max speed up to 4400+ MHz
2DPC 2R Max speed up to 4000+ MHz

Supports Dual-Channel mode
Supports non-ECC mode,, un-buffered memory
Supports Intel® Extreme Memory Profile (XMP)

Please refer to www.msi.com for more information on compatible memory
See supported memory
DIMMスロット数 4
ONBOARD GRAPHICS 1x DisplayPort 1.4 port, supports a maximum resolution of 4K 60Hz*/**
1x HDMI 2.0b with HDR port, supports a maximum resolution of 4K 60Hz*/**

*Available only on processors featuring integrated graphics.
**Graphics specifications may vary depending on the CPU installed.
MULTI-GPU Supports 2-Way AMD® CrossFire™ Technology
拡張スロット 2x PCIe x16 slots
Support x16/x4
PCI_E1 (From CPU)
Supports up to PCIe 4.0 for 11th Gen Intel® CPU
Supports up to PCIe 3.0 for 10th Gen Intel® CPU
PCI_E3(From Z590 Chipset)
Support up to PCIe 3.0
1x PCIe 3.0 x1 slots (From Z590 Chipset)
ストレージ 6x SATA 6Gb/s ports (From Z590 Chipset)

2x M.2 slots (Key M)
M2_1 slot (From CPU)
Available only on 11th Gen Intel® CPU
Supports up to PCIe 4.0 x4
Supports 2242/ 2260/ 2280 storage devices

M2_2 slot (From Z590 Chipset)
Support up to PCIe 3.0 x4
Support up to SATA 6Gb/s*
Supports 2242/ 2260/ 2280 storage devices
Intel® Optane™ Memory Ready**

Supports Intel® Smart Response Technology for Intel® Core™ processors

*SATA2 will be unavailable when installing M.2 SATA SSD in the M2_2 slot.
**Before using Intel® Optane™ memory modules, please ensure that you have updated the drivers and BIOS to the latest version from MSI website.
RAID Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
USB Intel® Z590 Chipset
1x USB3.2 Gen2x2 20Gbps port (Type-C port on the back panel)
2x USB 3.2 Gen 2 10Gbps ports (1 Type-C internal connector and 1 Type-A ports on the back panel)
6x USB 3.2 Gen 1 5Gbps ports (4 Type-A port on the back panel and 2 ports are available through the internal connectors)
2x USB 2.0 ports on the back panel

Hub-GL850G
4x USB 2.0 ports are available through the internal connectors
オーディオ Realtek® ALC4080
7.1-Channel High Definition Audio
Supports S/PDIF output
LAN 1x Intel® I225V 2.5Gbps LAN controller
WIFI & Bluetooth Intel® Wi-Fi 6E AX210
The Wireless module is pre-installed in the M.2 (Key-E) slot
Supports MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz1 (160MHz) up to 2.4Gbps
Supports 802.11 a/ b/ g/ n/ ac/ ax
Supports Bluetooth® 5.2z2, FIPS, FISMA

*Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in WIN10 21H1.
**Bluetooth 5.2 will be ready in WIN10 21H1.

※本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年7月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
INTERNAL CONNECTORS 1x 24-pin ATX main power connector
1x 8-pin ATX 12V power connector
1x 4-pin ATX 12V power connector
6x SATA 6Gb/s connectors
2x M.2 slots (M-Key)
1x USB 3.2 Gen 2 10Gbps Type-C port
1x USB 3.2 Gen 1 5Gbps connector (supports additional 2 USB 3.2 Gen 1 5Gbps ports)
2x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
1x 4-pin CPU fan connector
1x 4-pin water-pump fan connector
2-pin system fan connectors
1x Front panel audio connectors
2x System panel connectors
1x Chassis Intrusion connector
1x TPM module connector
1x Clear CMOS jumper
1x Tuning Controller connector
LED FEATURE 1x 4-pin RGB LED connector
2x 3-pin RAINBOW LED connectors
4x EZ Debug LED
BACK PANEL PORTS DisplayPort
USB 3.2 Gen 1 5Gbps Type-A
2.5G LAN
Wi-Fi/Bluetooth
Audio Connectors
Flash BIOS Button
USB 2.0
HDMI
USB 3.2 Gen 2 10Gbps Type-A
USB 3.2 Gen 2x2 20Gbps Type-C
DIMENSIONS Micro-ATX Form Factor
9.6 in. x 9.6 in. (24.4 cm x 24.4 cm)
MOUNTING 9 mounting holes
OPERATING SYSTEM Support for Windows® 10 64-bit

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
