「MEG X570S ACE MAX」はゴールドの差し色が特徴の、強力な電源回路、豊富な機能を搭載したハイエンドマザーボードです。
16+2 SPS 90A 対応の強力な電源回路を搭載し、大出力でも安定した電力供給が可能です。
オンボードに高速なPCIe Gen4 M.2 SSDを4基搭載可能で、同梱のPCIe Gen4に対応したM.2拡張カード「M.2 XPANDER-Z Gen4 S」によりさらなる増設が可能です。
また、2オンス厚の銅層を採用した基板の採用や、優れた冷却性能を発揮するアルミニウムヒートシンクカバー、
DOUBLE SIDE M.2 SHIELD FROZRなどを搭載したことにより、ファンレス仕様ながら高性能で発熱が大きいシステムでも安定した動作を実現しています。
CPUやGPUの温度を自動で検知してファン動作をコントロールする「Total Fan Control」機能も備えています。
さらに、Intel Wi-Fi 6E AX210によるワイヤレス機能や、Realtek RTL8125Bによる2.5ギガビットLANを備え、最高のオンラインゲーム体験を提供します。
LEDライティングのコントロールが可能な「MSI MYSTIC LIGHT」、ノイズを低減しよりクリアーな音を楽しめる「AUDIO BOOST 5」などさまざまな機能にも対応しています。

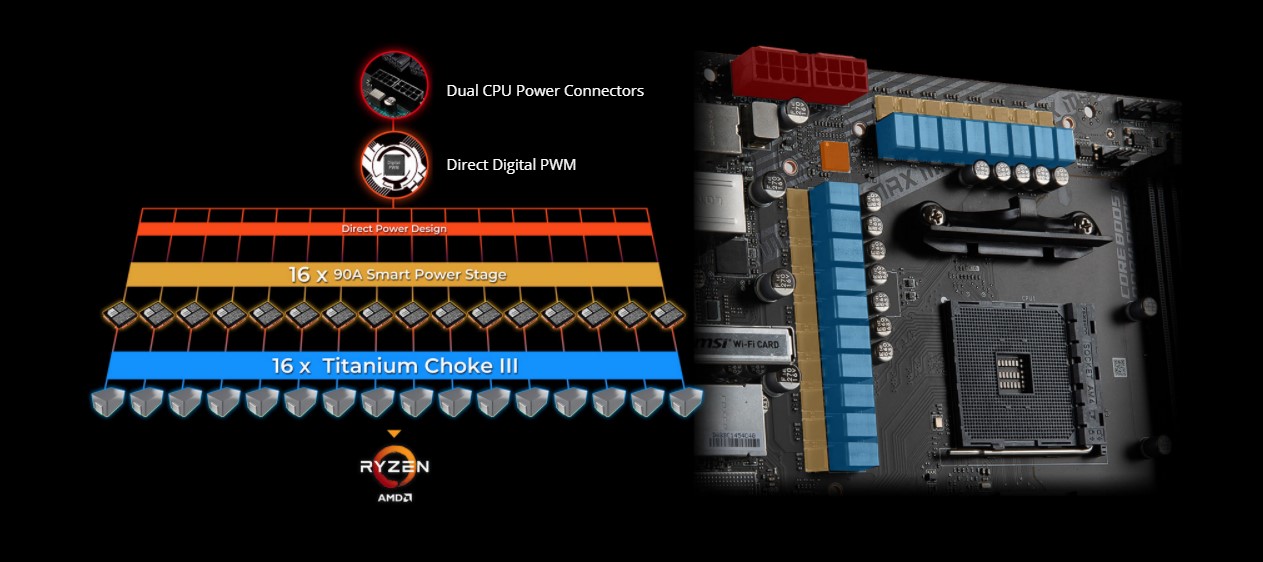

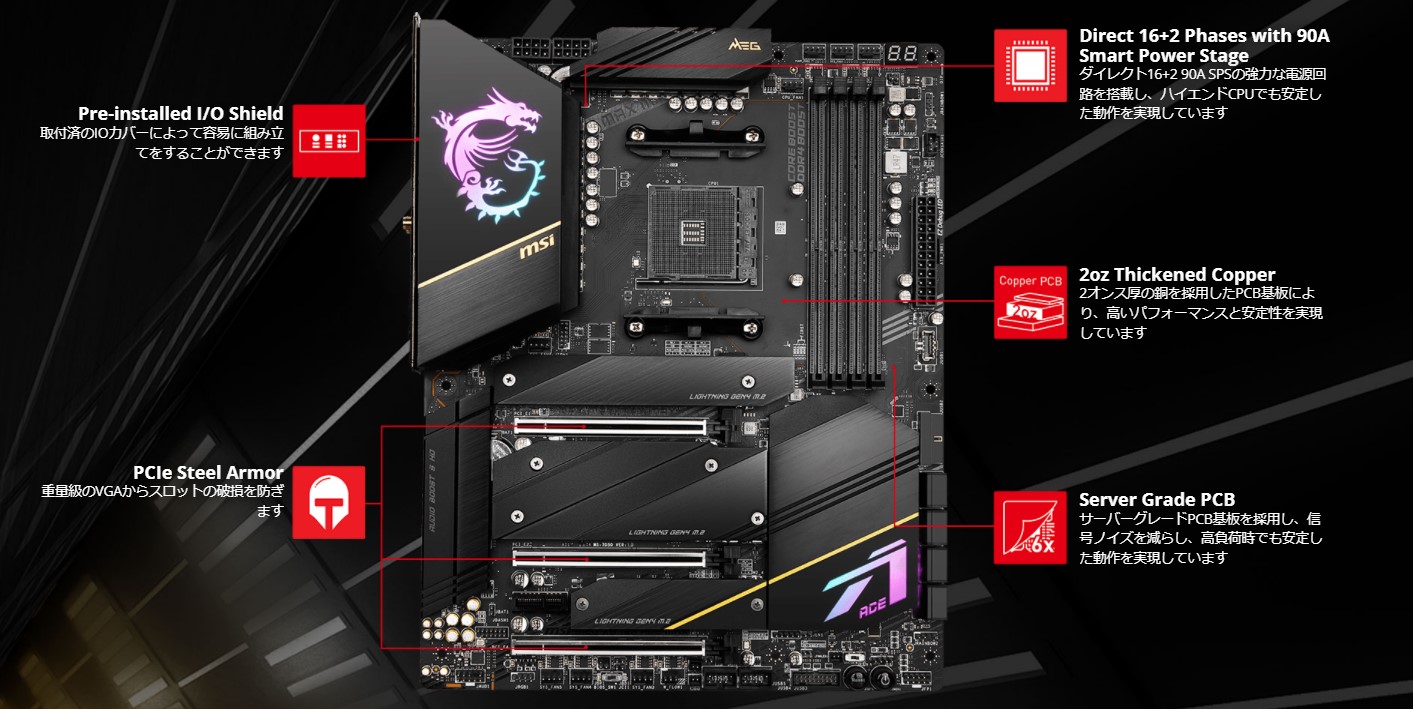

強力な電源回路
「MEG X570S ACE MAX」は、16+2デジタルパワーフェーズで構成されたフラッグシップVRMデザインにより、最高のパフォーマンスを発揮します。デュアルパワーコネクターと90A Smart Power Stageを組み合わせた「MEG X570S ACE MAX」は、オーバークロックの世界記録を更新する準備ができています。

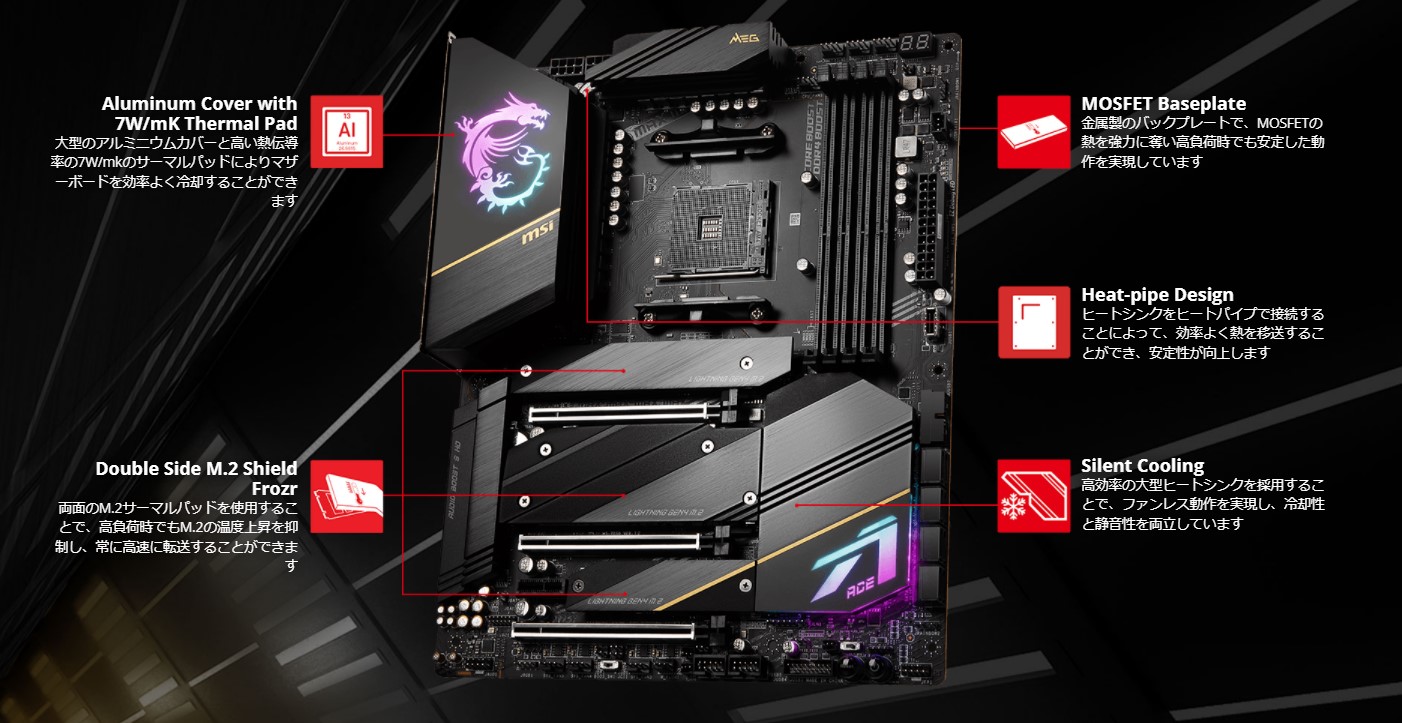

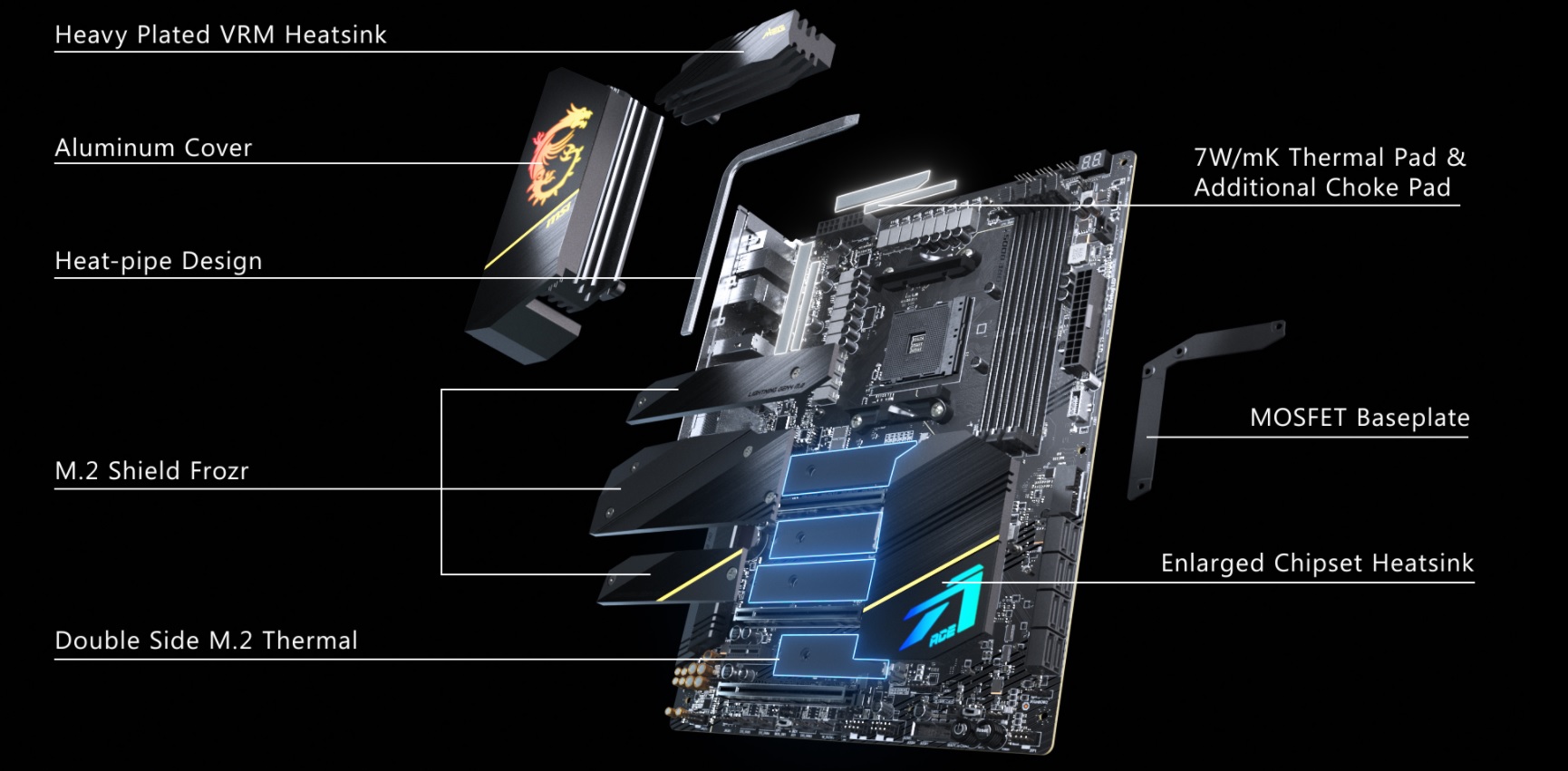

充実した冷却機能
ファンレス仕様の大型アルミニウムヒートシンクカバー、 7W/mKのMOSFETサーマルパッド、DOUBLE SIDE M.2 SHIELD FROZRなどを搭載し、冷却性能とともに静音性も高めています。

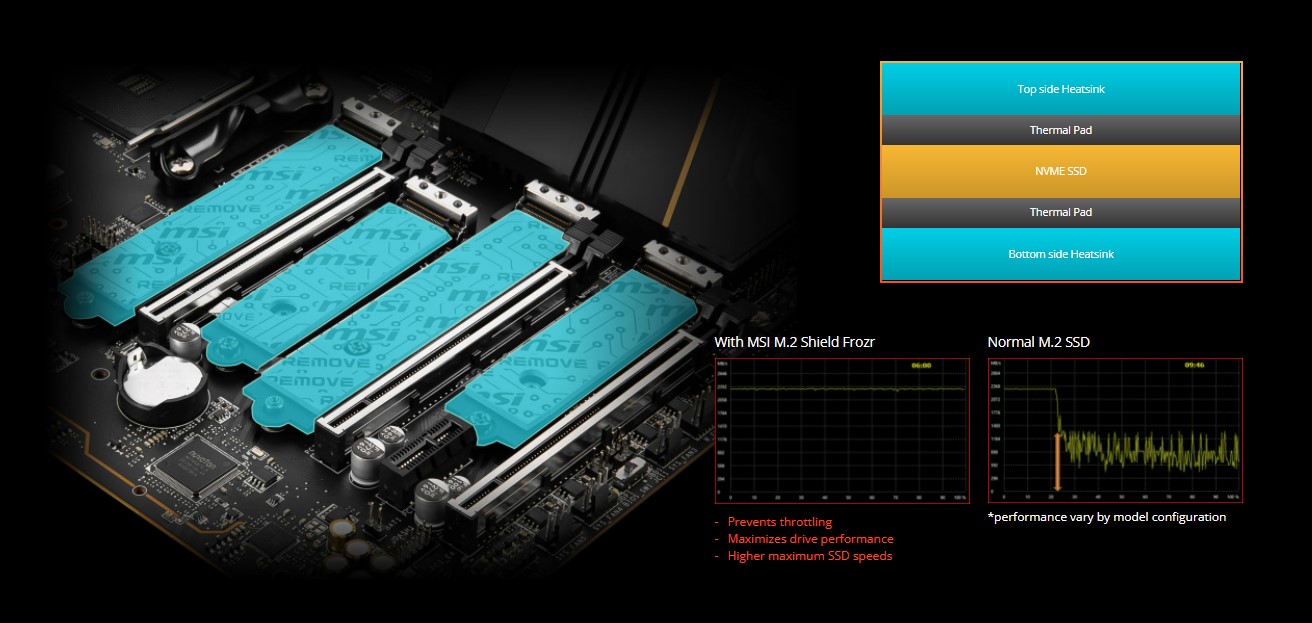

DOUBLE SIDE M.2 SHIELD FROZR
SSDは高温になるとパフォーマンスが低下し始めます。DOUBLE SIDE M.2 SHIELD FROZRはヒートシンクとサーマルパッドをM.2の両面に配置しており、SSDが最高のパフォーマンスを維持できるように高い冷却性能を発揮します。
FROZR AI COOLING
MSI AI ENGINEによりCPUとGPUの温度を検知し、ファンの動作を自動的に調整します。
ファンコントロール
MSIのマザーボードでは、すべてのシステムファンとCPUファンの速度と温度を管理することができます。「Total Fan Control」では、シンプルでグラフィカルなインターフェイスで、主要なシステムの特性をチェックすることができます。
また、CPUとマザーボードに最大4つの温度目標を設定することができ、ファンの速度を自動的に調整します。
MSIファンヘッダーは、DCまたはPWMモードで動作するファンを自動的に検出し、ファンの速度と静音性を最適にチューニングします。
また、ヒステリシスにより、ファンが流麗に回転し、システムがどんな状況でも静寂を保つことができます。
Core Boost
Core Boostテクノロジーは、MSIのプレミアムレイアウトとデジタルパワーデザインを組み合わせたもので、より高速で歪みのない電流をピンポイントでCPUに供給することができます。
MSI Game Boost
MSI Game Boostは、1秒でのオーバークロックを可能にし、より多くのFPSを得るために必要なパフォーマンスの向上を実現します。
サーバーグレードPCB基盤
2オンスの厚さの銅を使用したサーバーグレードの6層PCB基盤によって、高負荷時のマザーボード温度の上昇を抑制し、安定動作を可能にしました。特にオーバークロック時の放熱性と性能の信頼性を向上させました。
また、プリント基板を6層にすることで、広帯域化と転送速度の高速化を実現しました。
PCIE Steel Armor
PCIeスロットを金属で補強することによって、重量級のVGAからスロットの破損を防ぎます
Double ESD protection
2重のESD保護は、取り付け穴の周りの接地層を2重にすることで、静電気放電サージがマザーボードにダメージを与えるのを防ぎます。

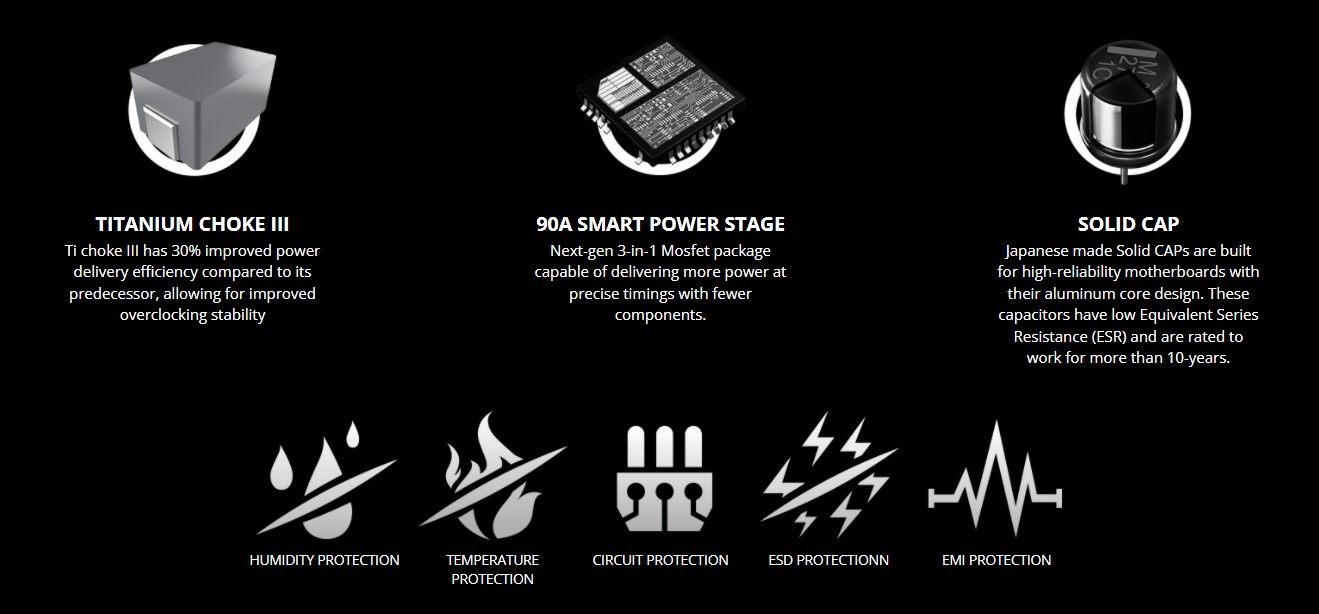

高品質で高耐久
MSIは、過酷な環境下での動作を可能にする高品質の部品を使用しています。チタンチョークIII
Ti choke IIIは、従来の製品に比べて電力供給効率が30%向上し、オーバークロックの安定性が向上しています。
90Aスマートパワーステージ
より少ない部品でより多くの電力を正確なタイミングで供給することができる次世代の3-in-1 Mosfetパッケージ。
ソリッドキャップ
日本製のSOLID CAPは、信頼性の高いマザーボードのためにアルミコアを採用しています。ESR（等価直列抵抗）が低く、10年以上の使用が可能なコンデンサです。

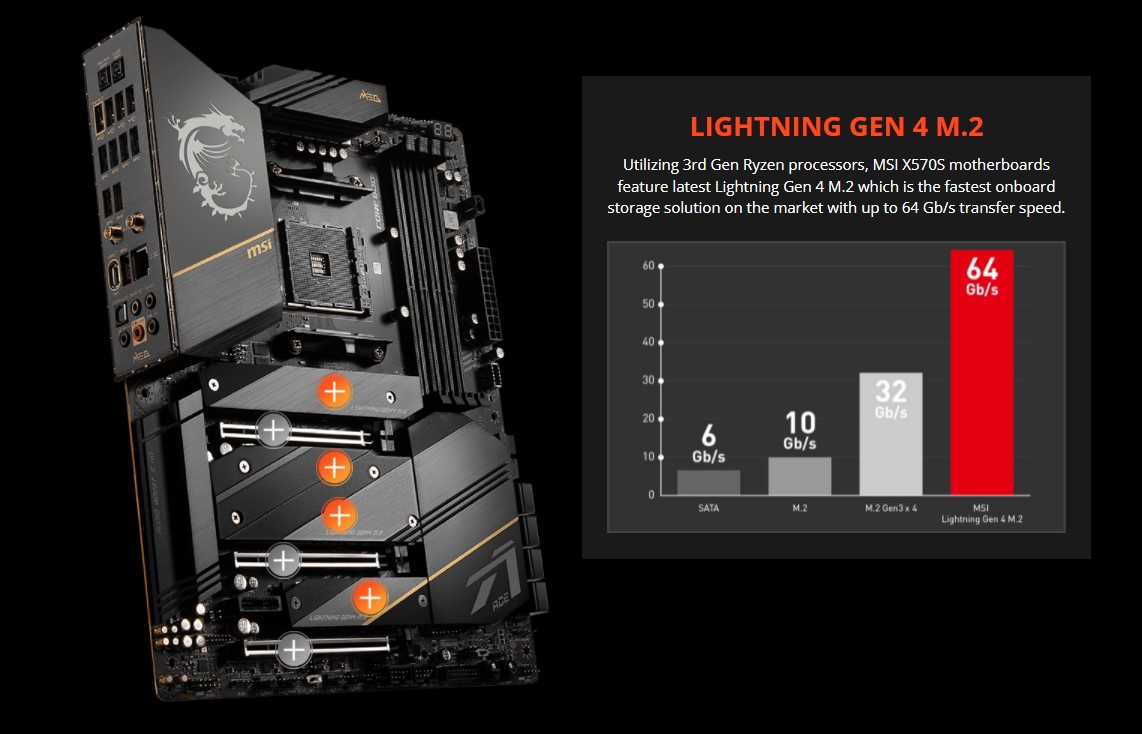

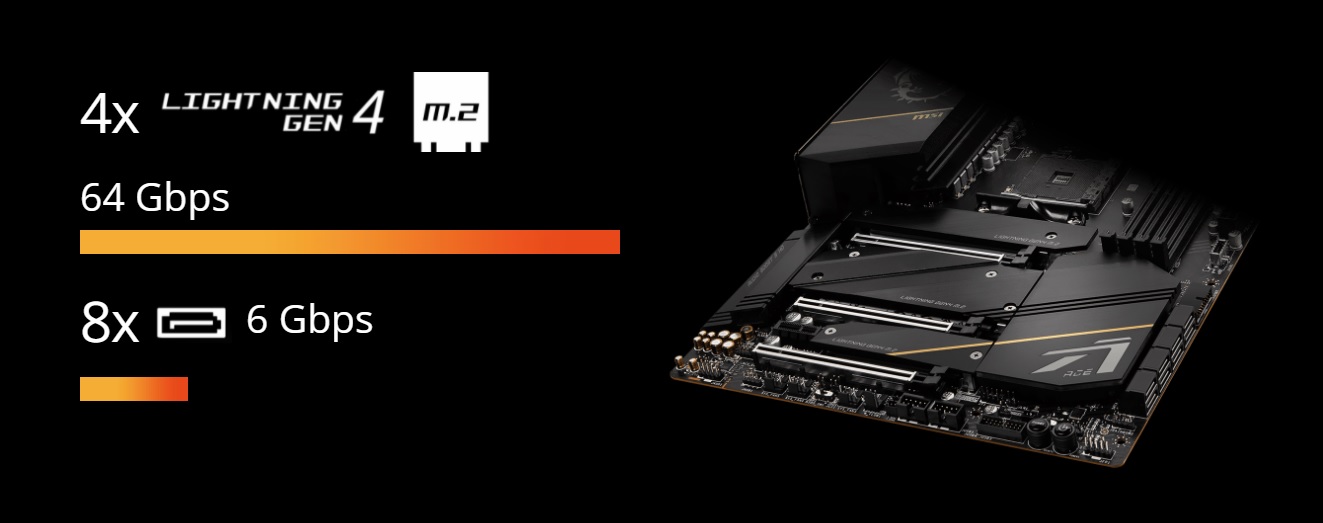

オンボードに4基のLightning Gen4 M.2搭載可能
「MEG X570S ACE MAX」はオンボードに4基のMSI lightning Gen 4 M.2を搭載可能です。前世代と比較して2倍となる64GB/sの一方向性転送帯域幅を備えています。また、PCIe 4.0は旧仕様と新仕様の両方との下位互換性と前方互換性を維持しています。
また、MEG X570Sシリーズマザーボードは、PCI-E Gen4ソリューション専用に、大量のコンポーネント、強化されたレイアウト配置、PCBデザインを採用し、
より高い帯域幅とより速い転送速度の安定性を確保し、将来に向けて準備を整えています。

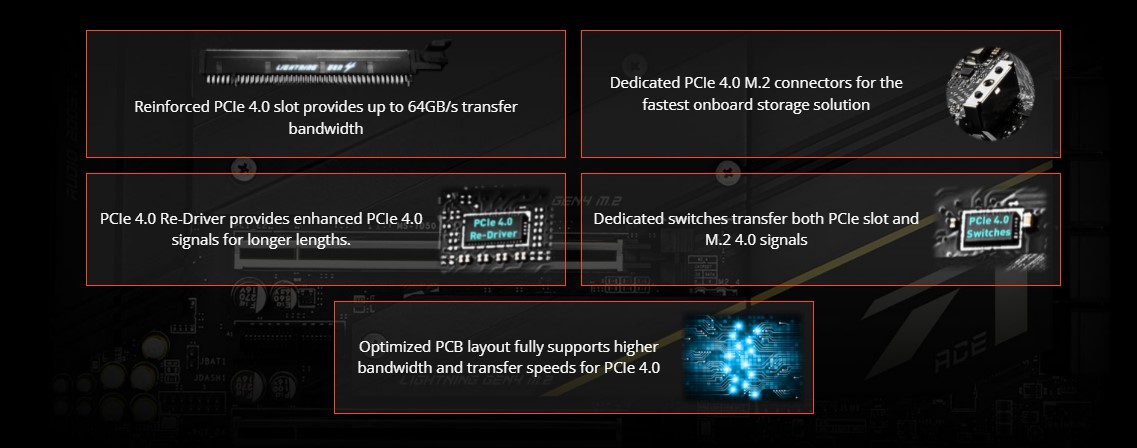

強化されたPCIe 4.0スロットにより、最大64GB/sの転送帯域幅を実現最速のオンボードストレージソリューションを実現するPCIe 4.0専用M.2コネクタ
PCIe 4.0 Re-Driverは、強化されたPCIe 4.0信号を長尺で提供します。
専用スイッチがPCIeスロットとM.2 4.0の両方の信号を転送
最適化されたPCBレイアウトにより、PCIe 4.0の高い帯域幅と転送速度に完全対応

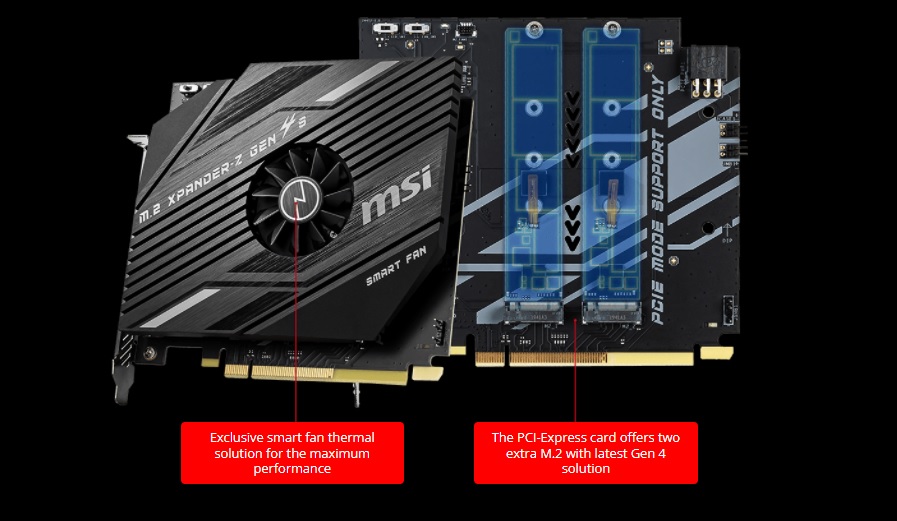

M.2 XPANDER-Z GEN 4 S
PCIe Gen4に対応したM.2拡張カード「M.2 XPANDER-Z GEN 4 S」が付属します。このPCI-Expressカードは、2つの追加M.2スロットとスマートファンによる冷却機能を備えており、
高速なストレージの増設が可能になります。
RESIZABLE BAR
Resizable BAR (Re-Size BAR)は、CPUがGPUのフレームバッファ全体に一度にアクセスし、パフォーマンスを向上させることができるPCI Expressの先進的な機能です。*バージョンアップにより、機能が異なる場合があります。最新のVBIOS/BIOS/DriverはMSI公式サイトからアップデートするか、サービスセンターにご相談ください。

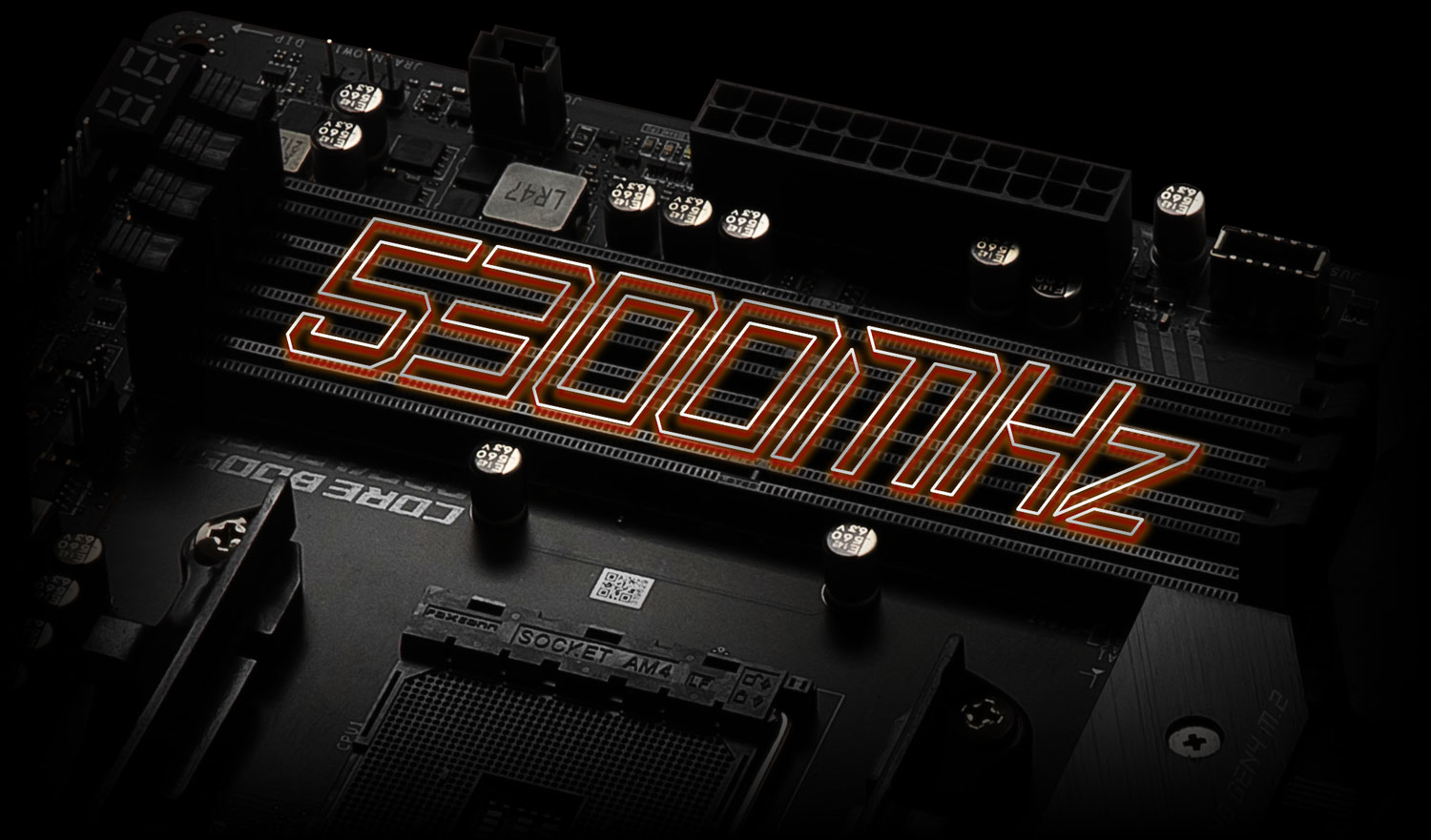

DDR4 BOOST
メモリスロットにMSI独自の設計である「DDR4 Boost」を採用しています。独立レイアウトの回路設計やシールドにより、ノイズを抑えて高クロック動作を実現させ、最大5,300MHzのオーバークロックメモリをサポートしています。
MSIは、お客様のシステムが何があっても安定して動作することを保証するために、最も人気のあるメモリブランドを用いて過酷な条件下で徹底的なメモリテストを行っています。
当社のメモリパートナーには、Corsair、Crucial、Kingston、G.Skillなどのブランドがあり、メモリモジュール、構成を最適化し、さらにオーバークロックを改善します。

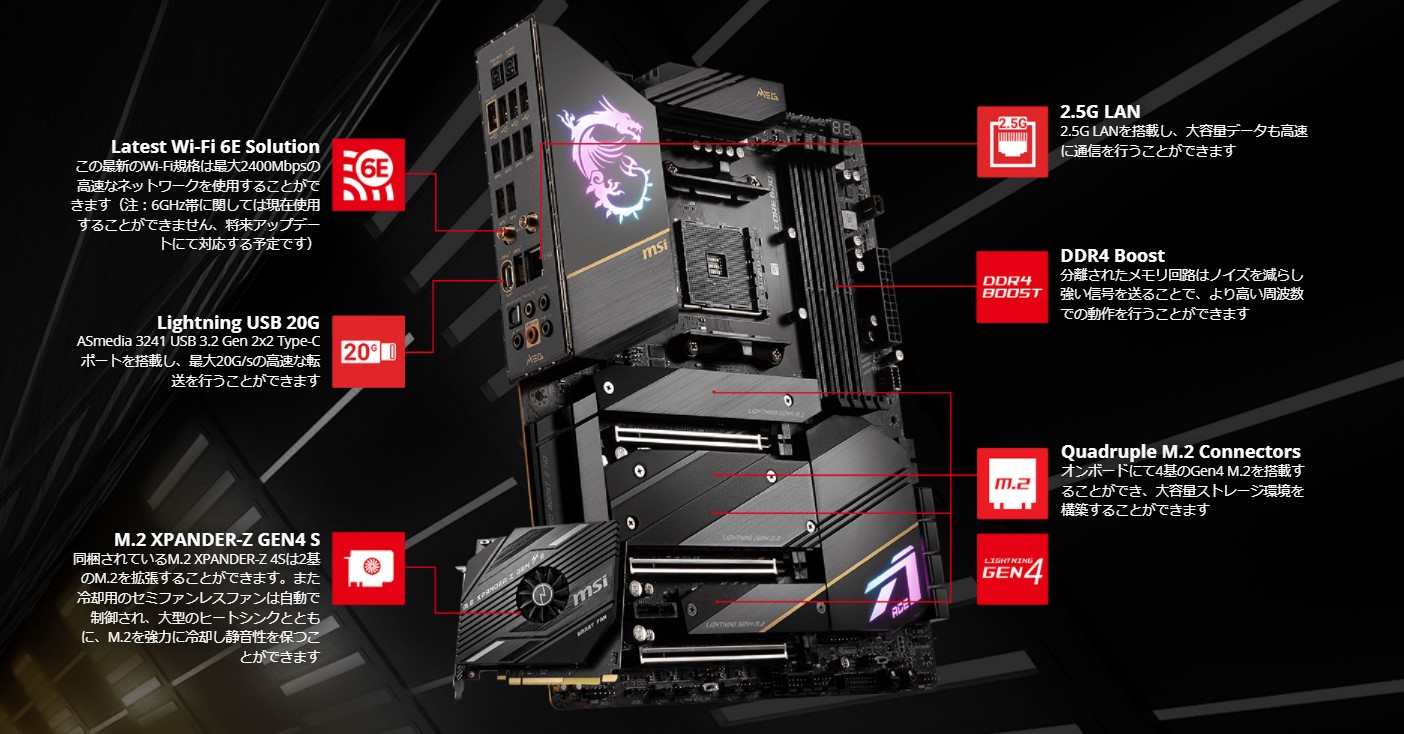

Wi-Fi 6からWi-Fi 6Eへ
最新のWi-Fi 6Eソリューションは、6GHzスペクトラム、Bluetooth 5.2、双方向MU-MIMO、BSSカラー技術をサポートし、高信号密度の環境下で最大4倍のネットワーク容量と効率を提供し、最大2400Mbpsの速度を実現します。
※本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年10月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

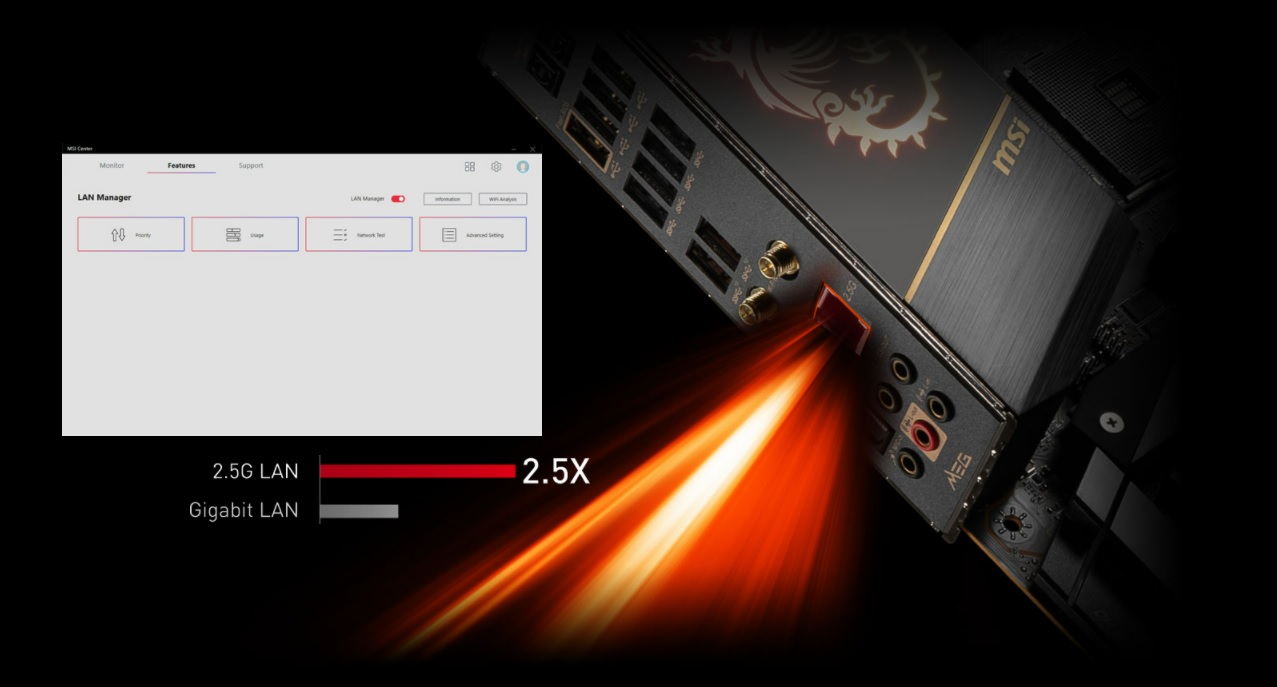

2.5ギガビットLAN
Realtek® RTL8125Bによる2.5ギガビットLANを搭載。一般的なギガビットLANを上回る驚異的なデータ転送速度を実現しています。
MSI LAN Maneger
MSI LAN Managerにより、オンラインゲームで遅延の影響を受けやすいアプリケーションを自動的に分類して優先順位をつけ、
低コストで最高のオンラインゲーム体験を提供します。
低コストで最高のオンラインゲーム体験を提供します。
ゲームを他のアプリケーションよりも自動的に優先させることができます。
- アプリケーションのトラフィック優先度の変更が可能
- アプリケーションごとに帯域をカスタマイズ可能
USB 3.2 Gen2x2 Type-C
Lighting ASmedia 3241 USB 3.2 Gen2x2コントローラを搭載したリアのUSB Type-Cポートは、これまでにない最大20Gb/sのスピードを実現しています。このLightning USB 20Gコネクタは、より良い信号と性能を確保するために金で覆われています。

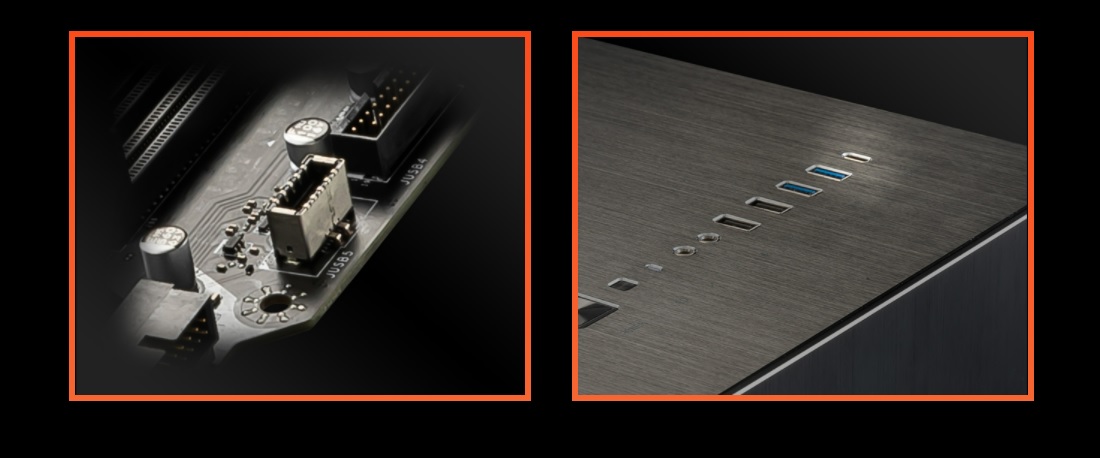

また、MSIのゲーミングマザーボードは、ゲーマーが最新のUSBデバイスと接続できるUSB Front Type-Cもサポートしています。
Audio Boost 5 HD
Realtek® ALC4080 Codecを採用したMSIのオーディオ回路「Audio Boost 5 HD」は、最大32bit/384kHzの出力に対応し最高のサウンドクオリティを実現します。
専用のヘッドフォンは、最大600Ωのインピーダンスを持つオーディオマニア向けのヘッドフォンを駆動することができ、
ゲーミングPCからスタジオレベルの音質を実現します。
アイソレーション・オーディオ・デザイン
専用のサウンドカードのように、オーディオコンポーネントと回路を専用のマザーボード上に配置し、電気的に絶縁しました。また、基板上にセパレートされたレイヤーを採用することで、左右のオーディオチャンネルに同様の音質を確保しています。
DE-POP PROTECTION
機器の抜き差しやPCの電源ON/OFF時に発生する耳障りな「ポーン」という音を消し、耳を保護します。

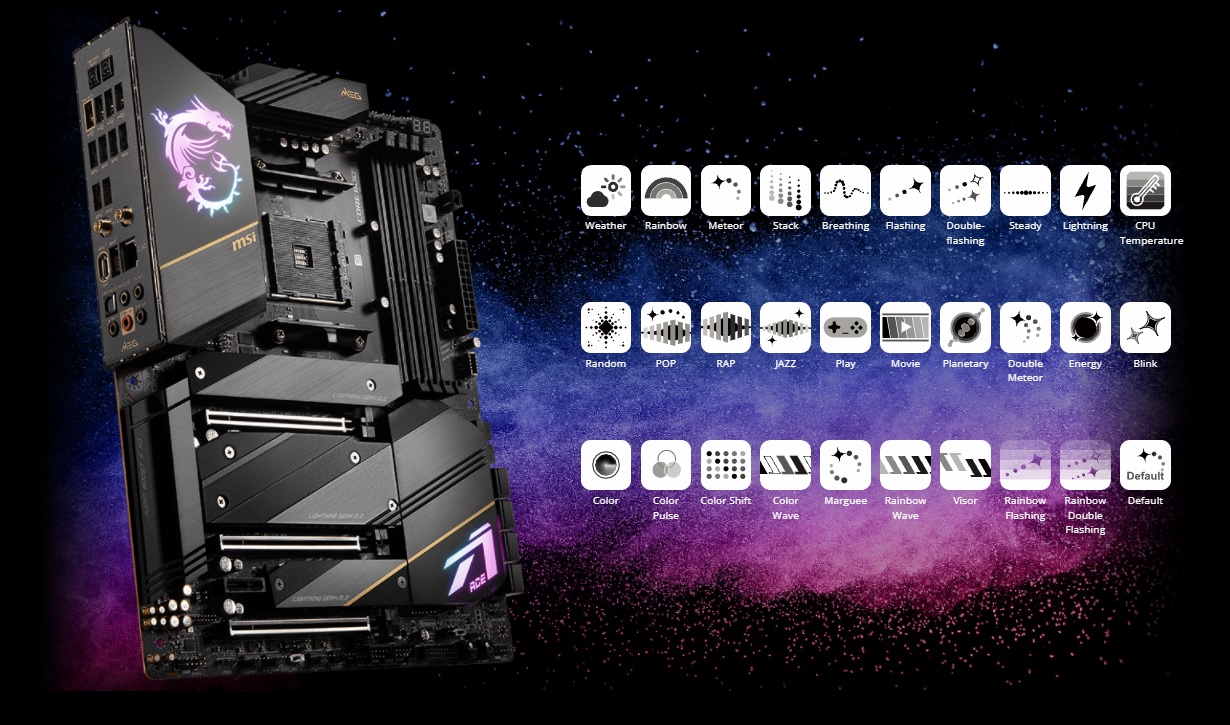

MYSTIC LIGHT
1680万色と29個のLED効果を持つMSI Mystic Lightを使って、鮮やかなRGB照明効果を散りばめましょう。
Mystic Light Extensionを使えば、Mystic Lightアプリケーションで制御されたLEDストリップで、ゲーミングPCをより魅力的に装飾することができます。

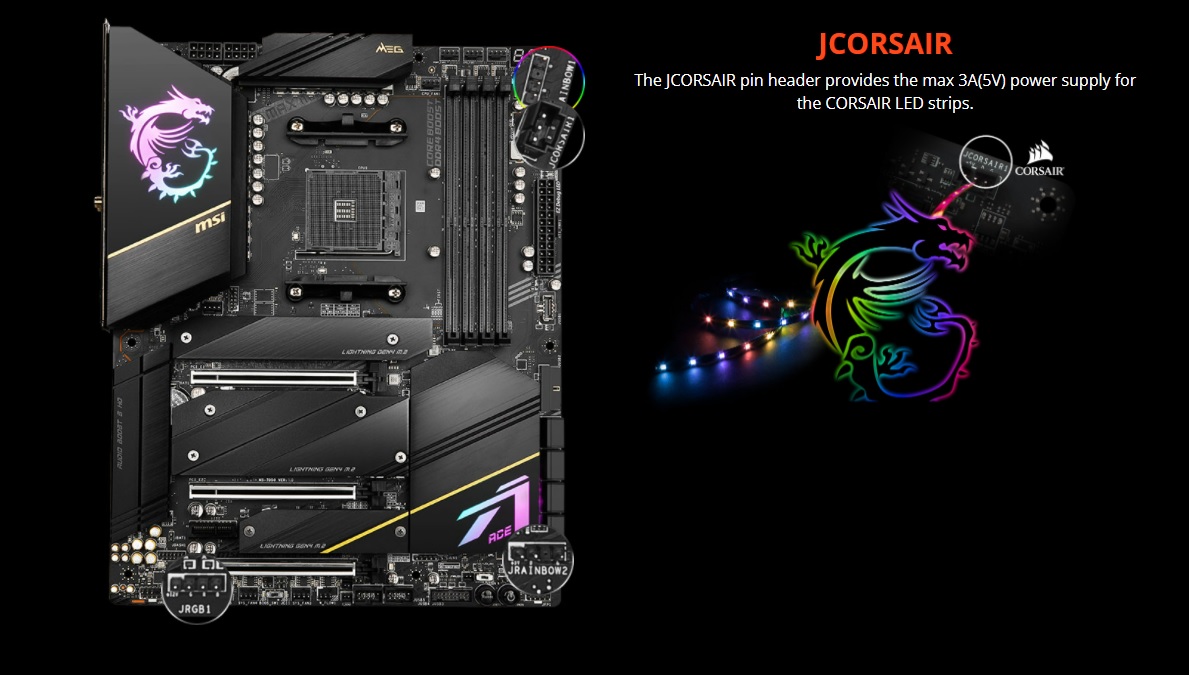

JCORSAIRピンヘッダは、CORSAIR LEDストリップに最大3A(5V)の電源を供給します。

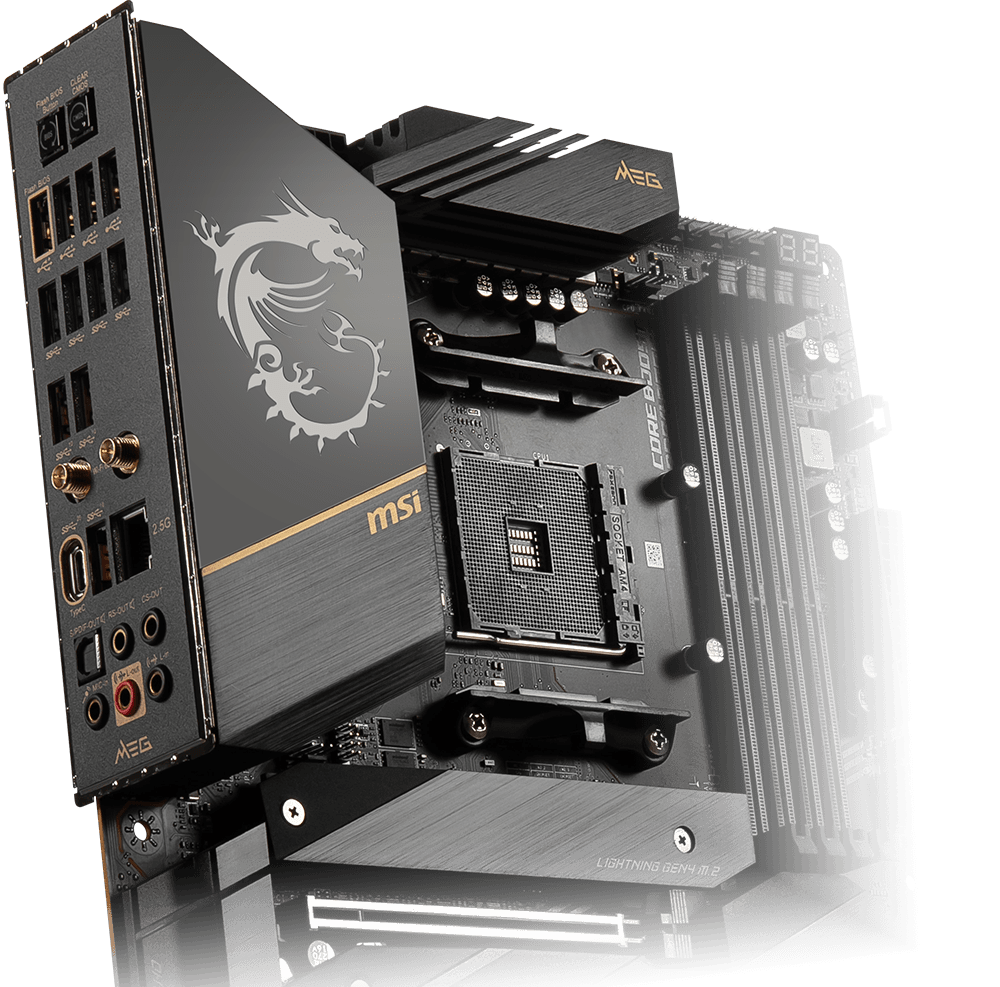

ユーザーフレンドリーな設計
プリインストールされたIOシールドにより、
取り付け作業をより簡単かつ安全に行うことができます。
この特許出願中のデザインは、IOポートを保護し、また静電気による損傷を防ぎます。

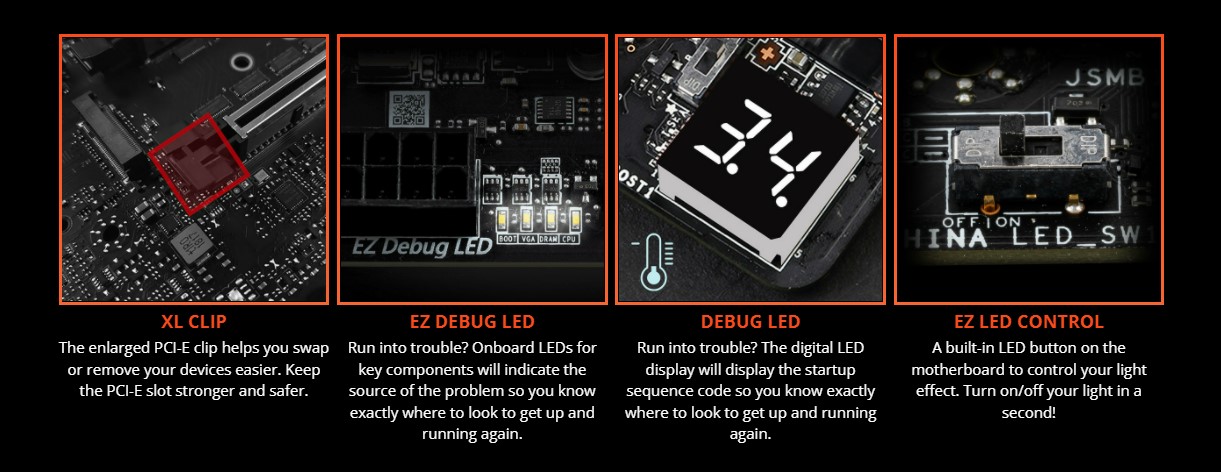

デバイスの交換や取り外しが容易なPCI-Eクリップ、
トラブルの原因を示すLED（主要部品に搭載）、
ライティングのオン/オフが可能なLEDボタンを備え、
簡単かつ安全にシステムの組み立てができます。

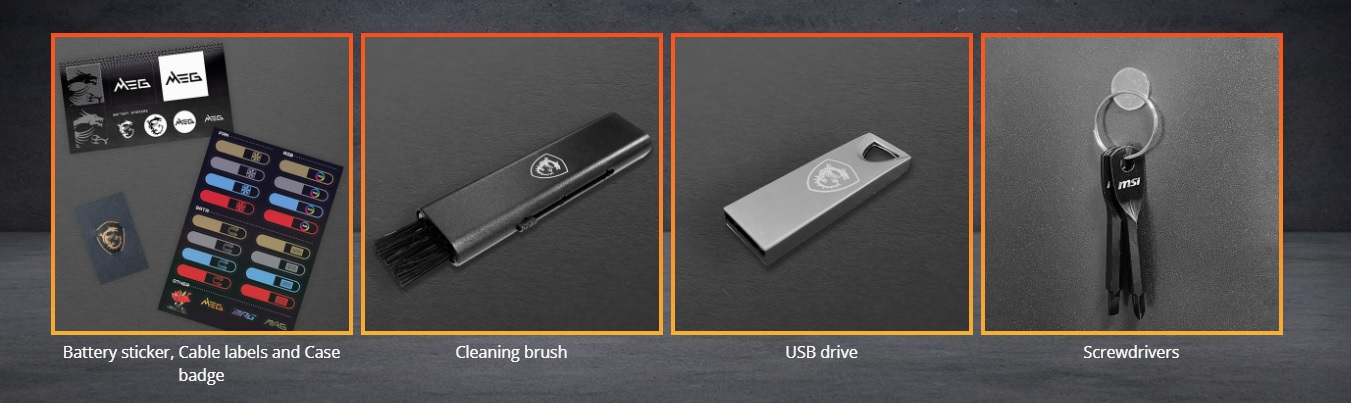

様々なアクセサリを同梱し、より簡単に、より楽しくシステムを構築することができます。
同梱のステッカーをヒートシンクに貼って、お好みのデザインにカスタマイズできます。
MSI Center
MSIブランドの新しいMSIセンターは、MSIソフトウェアユーティリティのスイートを単一の集中型アプリケーションに統合します。
先進的なマザーボードの機能をコントロールし、無限の可能性を引き出すことができます。
MSI APP Player
BlueStacks社との独占的なパートナーシップのもとに開発されたAndroidエミュレーター「MSI APP Player」で、Android向けゲームをPC上で遊ぶことが可能です。ゲームに割り当てられた仮想キーと連動し、キーボードのRGBイルミネーションを光らせることもできます。
MSI APP Playerについてはこちら
Click BIOS 5
2つのモードから、各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。
ゲームブースト
ワンボタンで素早くCPUをオーバークロックして、より高いパフォーマンスを実現します。
A-XMP
あらかじめ設定されたXMPプロファイルを選択し、対応するDDRメモリを自動的にオーバークロックします。
M-FLASH
CMOSセットアップユーティリティーから数分でBIOSのフラッシュやアップグレードができる便利な機能です。
ハードウェアモニター
温度、メモリ容量、クロックスピード、電圧など、重要なハードウェア情報にリアルタイムでアクセスできます。
メモリ トライイット(MEMORY TRY IT)
システムメモリの速度を極限まで高め、より高いパフォーマンスを実現します。
検索＆お気に入り
右上の常設検索＆お気に入りオプションで、BIOSメニューを素早く検索できます。

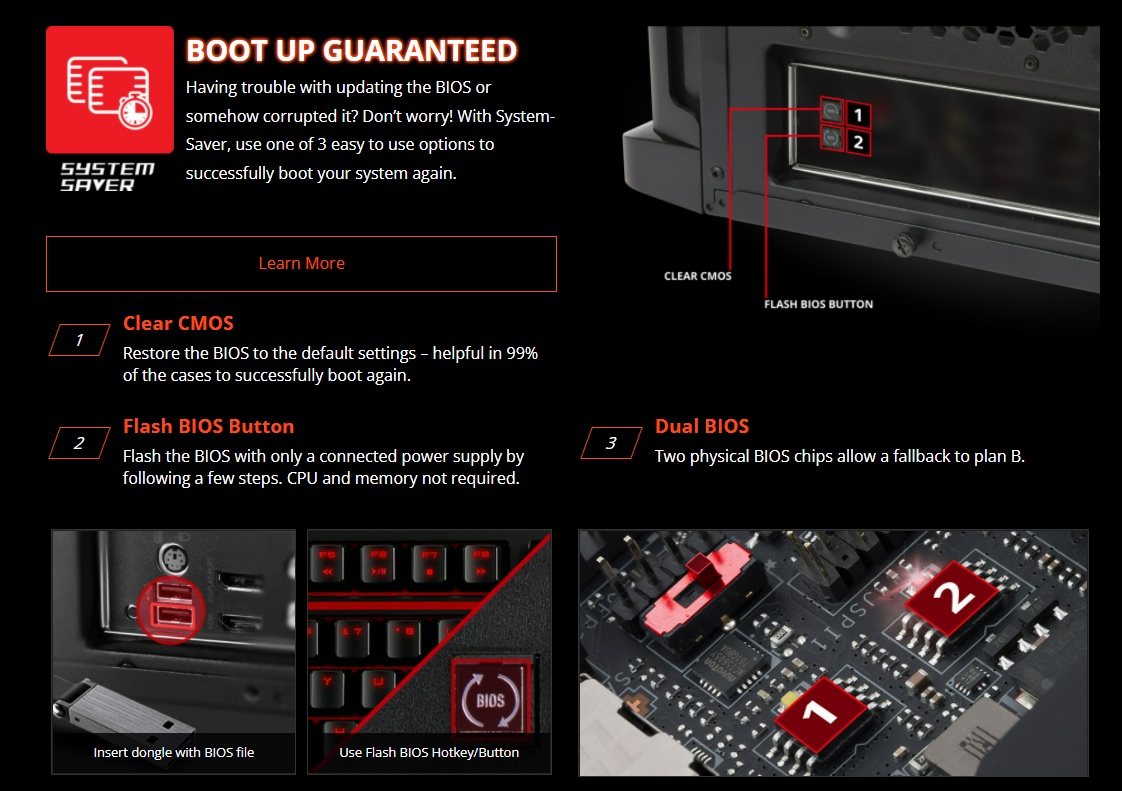

System-Saver
System-Saverでは、3つの簡単なオプションを使用して、システムの再起動を成功させることができます。BIOSのアップデートがうまくいかなかったり、壊れてしまった？と感じたとき、こちらをお試しください。
1：CMOSクリア
BIOSを初期設定に戻します。99％の確率で再起動が可能になります。
2：フラッシュBIOSボタン
電源を接続するだけで、簡単な手順でBIOSを更新することができます。CPUとメモリーは必要ありません。
3：デュアルBIOS
2つの物理的なBIOSチップにより、プランBへのフォールバックが可能。
