MPG X570S EDGE MAX WIFI

MPG X570S EDGE MAX WIFI

X570チップセット搭載 ファンレス仕様
黒色を基調としたデザインに12+2 SPS 75A対応の電源回路を搭載

・AMD X570チップセット搭載
・チップセットファンをなくしたことで高い静音性を実現
・12+2 SPS 75A対応の強力な電源回路を搭載
・アルミニウムヒートシンクカバー、M.2 Shield Frozrなどによる優れた冷却性能
・2オンス厚の銅を採用したPCB基板により高負荷時の温度上昇を抑制
・PCIe 4.0対応M.2スロット
・「MSI MYSTIC LIGHT」対応
・よりクリアーな音を楽しめる「AUDIO BOOST 5」
・組込済I/Oシールド
・DDR4-5300(OC)MHz対応
・フロント USB 3.2 Gen2 Type-C
・HDMI 2.1
・2.5G LAN + Intel Wi-Fi 6E対応

※本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2021年10月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

「MPG X570S EDGE MAX WIFI」はシンプルなデザインと機能で初心者の方からベテランの方まで幅広いユーザーに最適なWi-Fiを搭載したゲーミングマザーボードです。
12+2 75A対応の強力な電源回路を搭載し、大出力でも安定した電力供給が可能です。

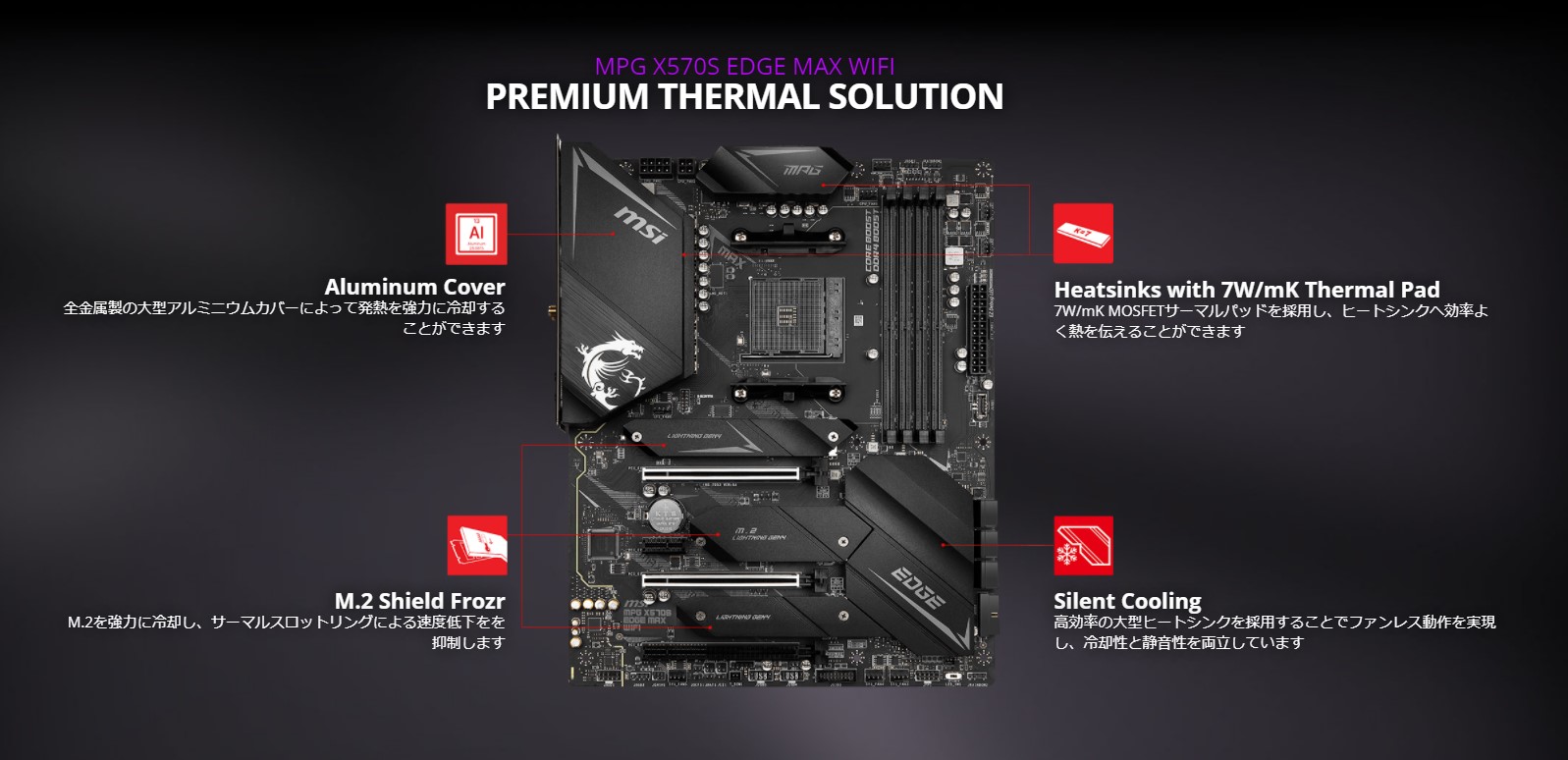

また、2オンス厚の銅層を採用した基板の採用や、大型アルミニウムカバーのヒートシンク、7W/mKのMOSFETサーマルパッド、
3x M.2 Shield Frozrなどの優れた冷却システムを搭載し、ファンレス仕様ながら高性能で発熱が大きいシステムでも安定した動作を実現しています。
さらに、Intel Wi-Fi 6E AX210によるワイヤレス機能や、Realtek RTL8125Bによる2.5ギガビットLANを備え、最高のオンラインゲーム体験を提供します。
LEDライティングのコントロールが可能な「MSI MYSTIC LIGHT」、ノイズを低減しよりクリアーな音を楽しめる「AUDIO BOOST 5」などさまざまな機能にも対応しています。

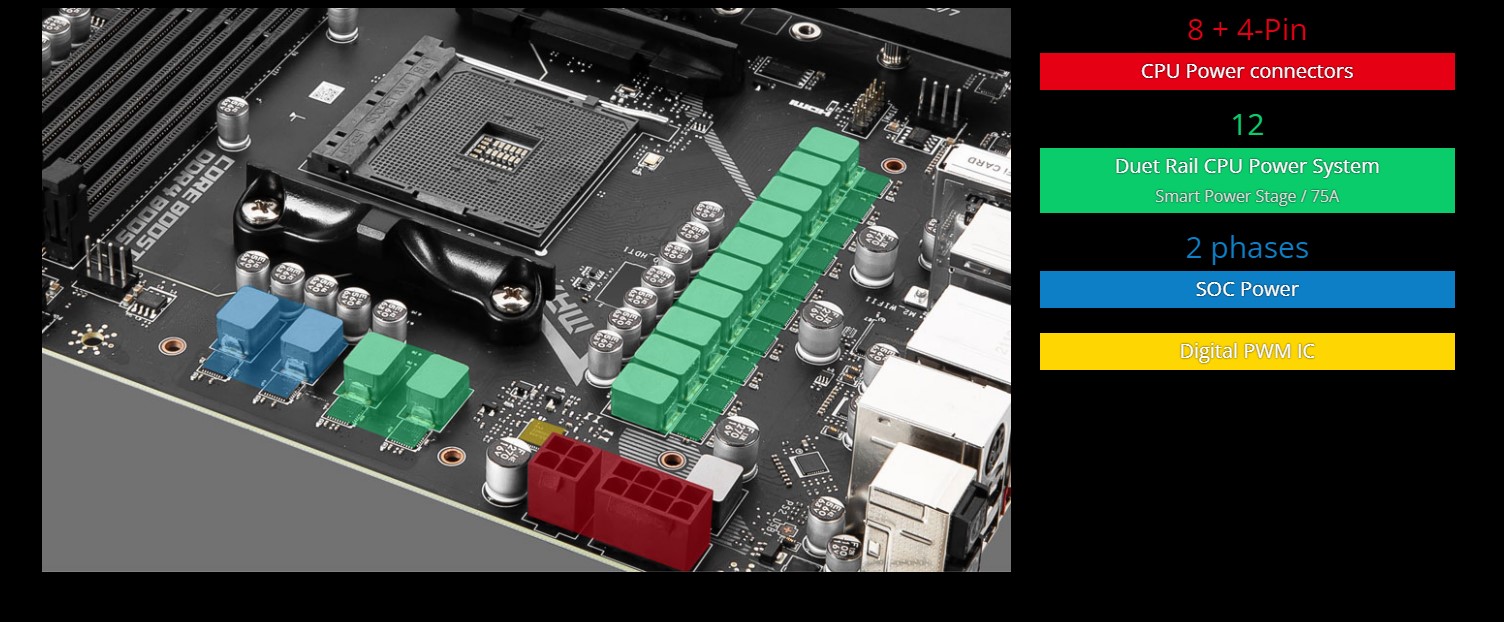

強力な電源回路

12個のデュエットレールパワーシステム(DRPS)を搭載したアグレッシブなVRMデザインにより、最高のパフォーマンスを発揮します。
デュアルパワーコネクターと独自のCore Boostテクノロジーを組み合わせたMPGシリーズマザーボードは、日々の激しい作業にも耐えることができます。

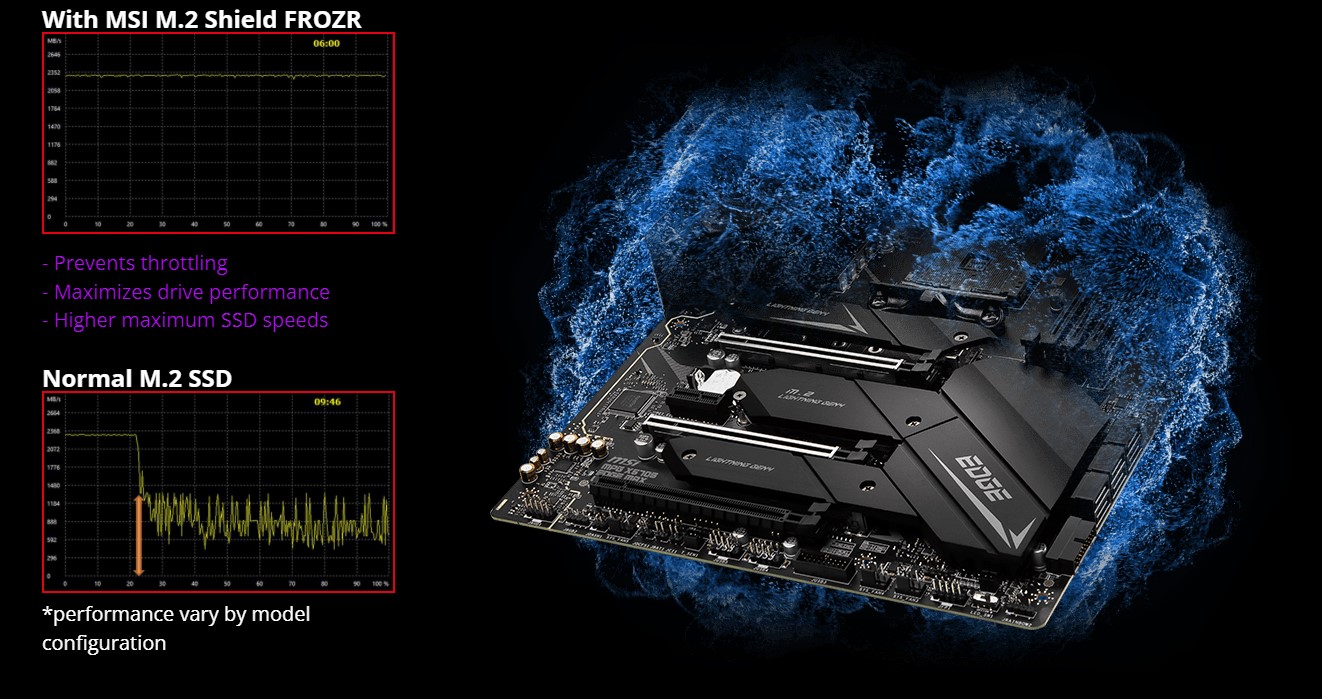

M.2 SHIELD FROZR

M.2を強力に冷却し、熱によるサーマルスロットリングを抑制することで、高負荷時でも速度の低下を防ぎます。

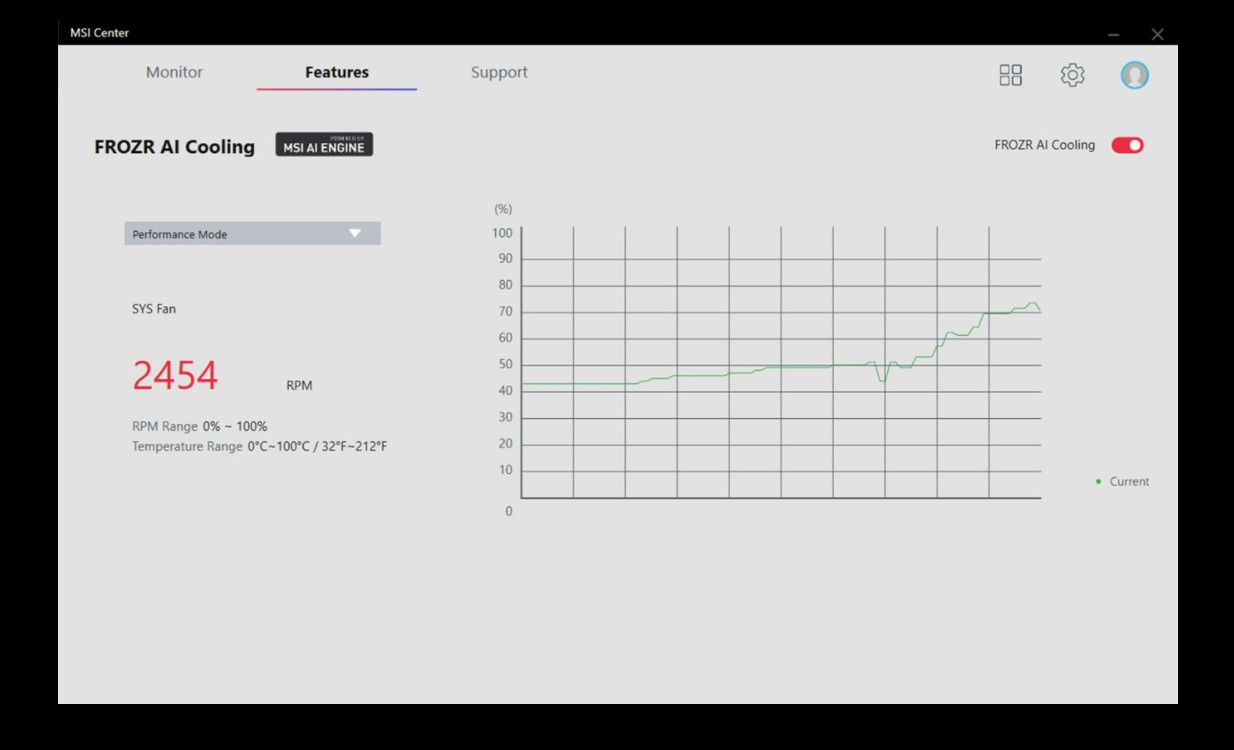

FROZR AI COOLING

MSI AI ENGINEによりCPUとGPUの温度を検知し、ファンの動作を自動的に調整します。

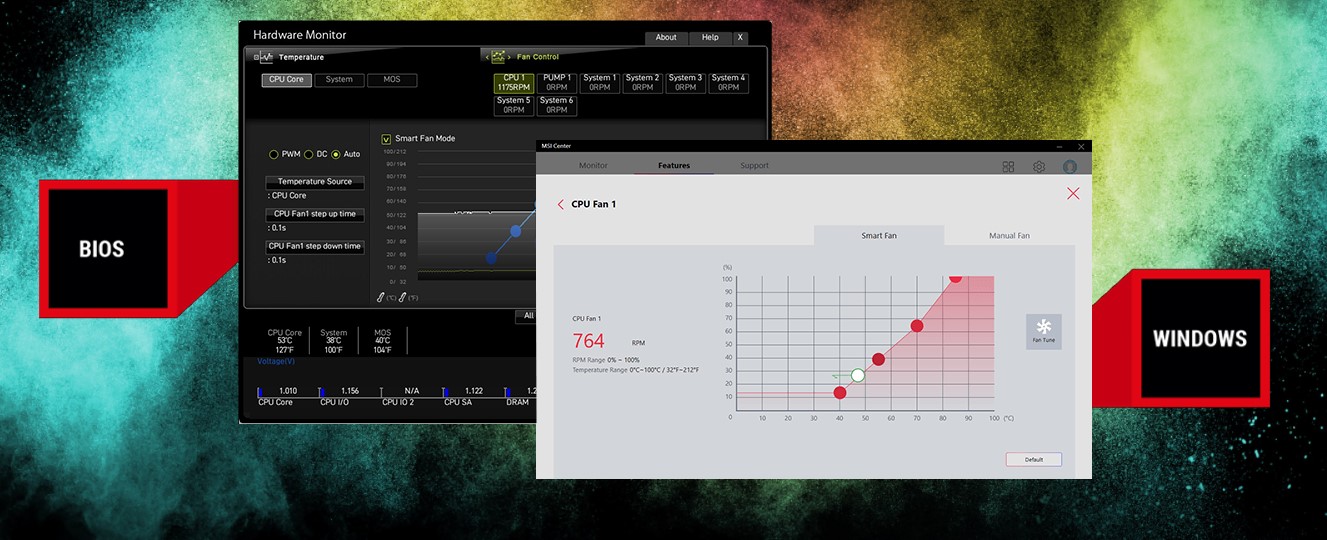

ファンコントロール

MSIのマザーボードでは、すべてのシステムファンとCPUファンの速度と温度を管理することができます。
「Total Fan Control」では、シンプルでグラフィカルなインターフェイスで、主要なシステムの特性をチェックすることができます。
また、CPUとマザーボードに最大4つの温度目標を設定することができ、ファンの速度を自動的に調整します。





MSIファンヘッダーは、DCまたはPWMモードで動作するファンを自動的に検出し、ファンの速度と静音性を最適にチューニングします。

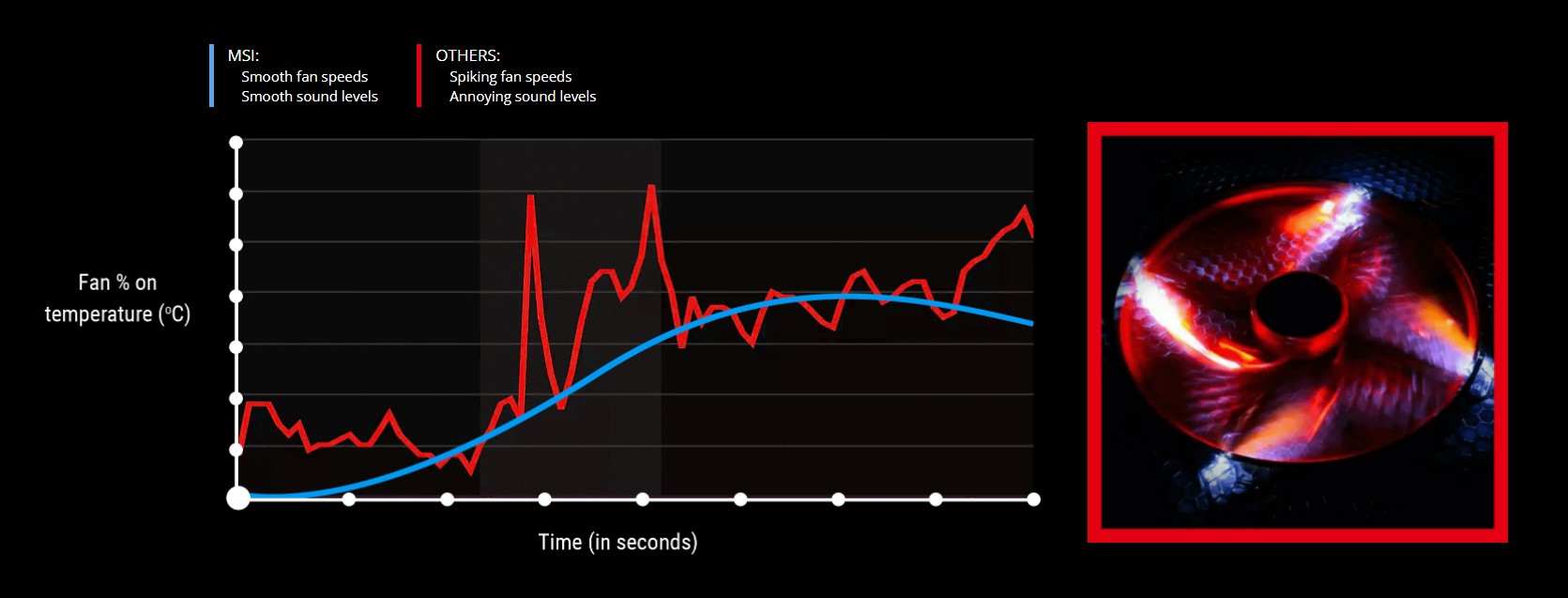

また、ヒステリシスにより、ファンが流麗に回転し、システムがどんな状況でも静寂を保つことができます。​

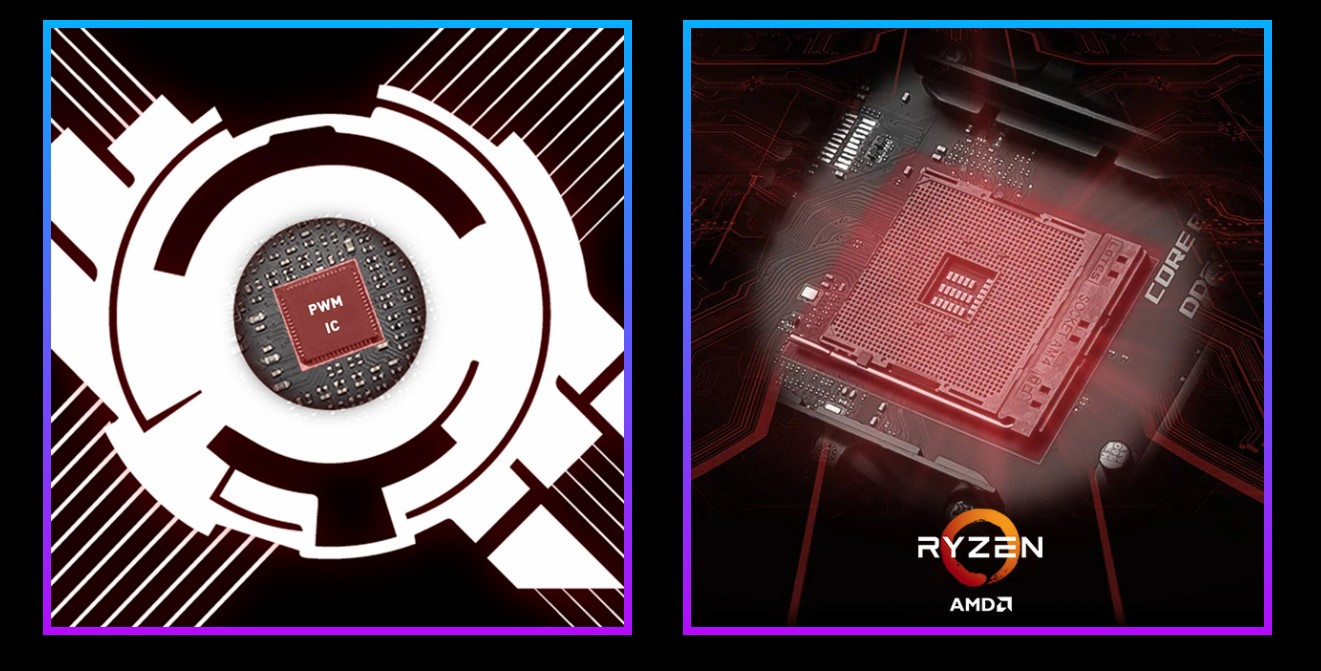

Core Boost

Core Boostテクノロジーは、MSIのプレミアムレイアウトとデジタルパワーデザインを組み合わせたもので、より高速で歪みのない電流をピンポイントでCPUに供給することができます。

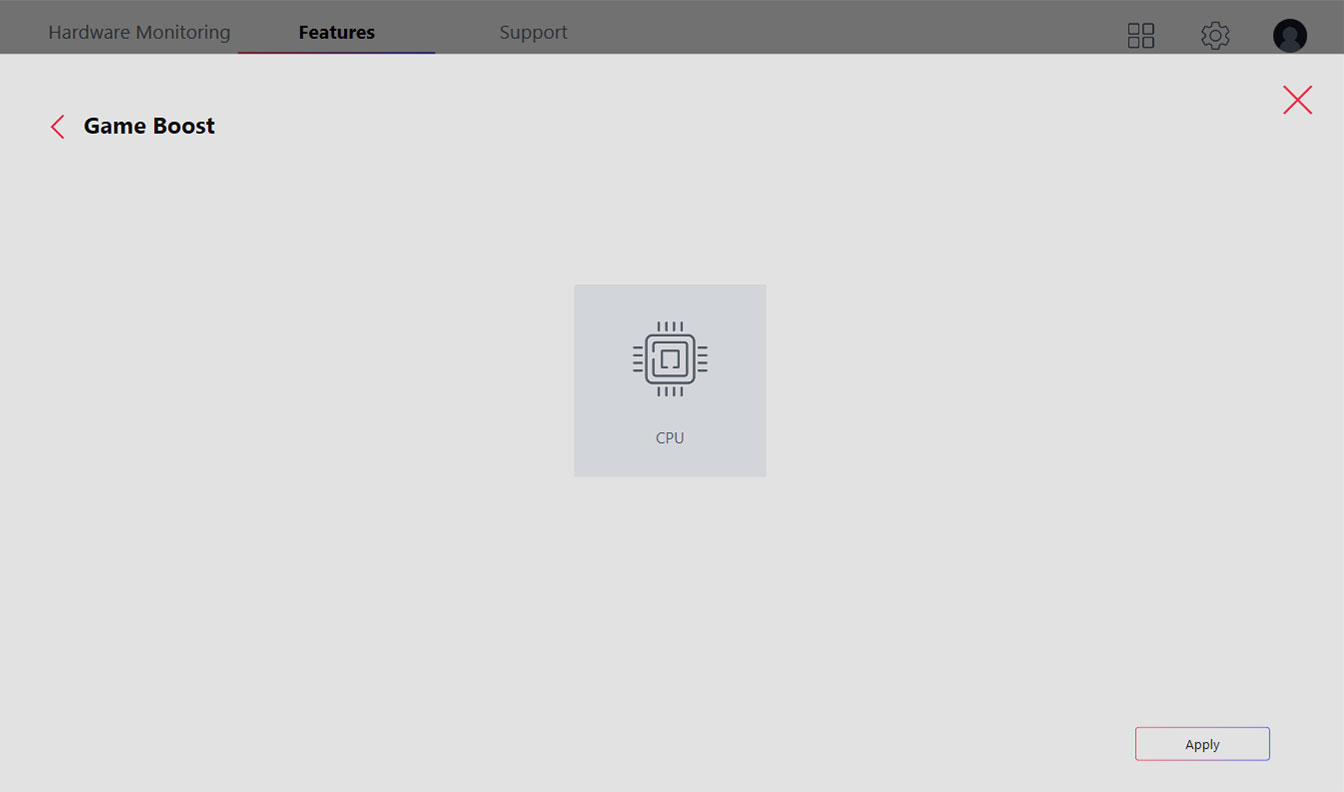

MSI Game Boost

 MSI Game Boostは、1秒でのオーバークロックを可能にし、より多くのFPSを得るために必要なパフォーマンスの向上を実現します。

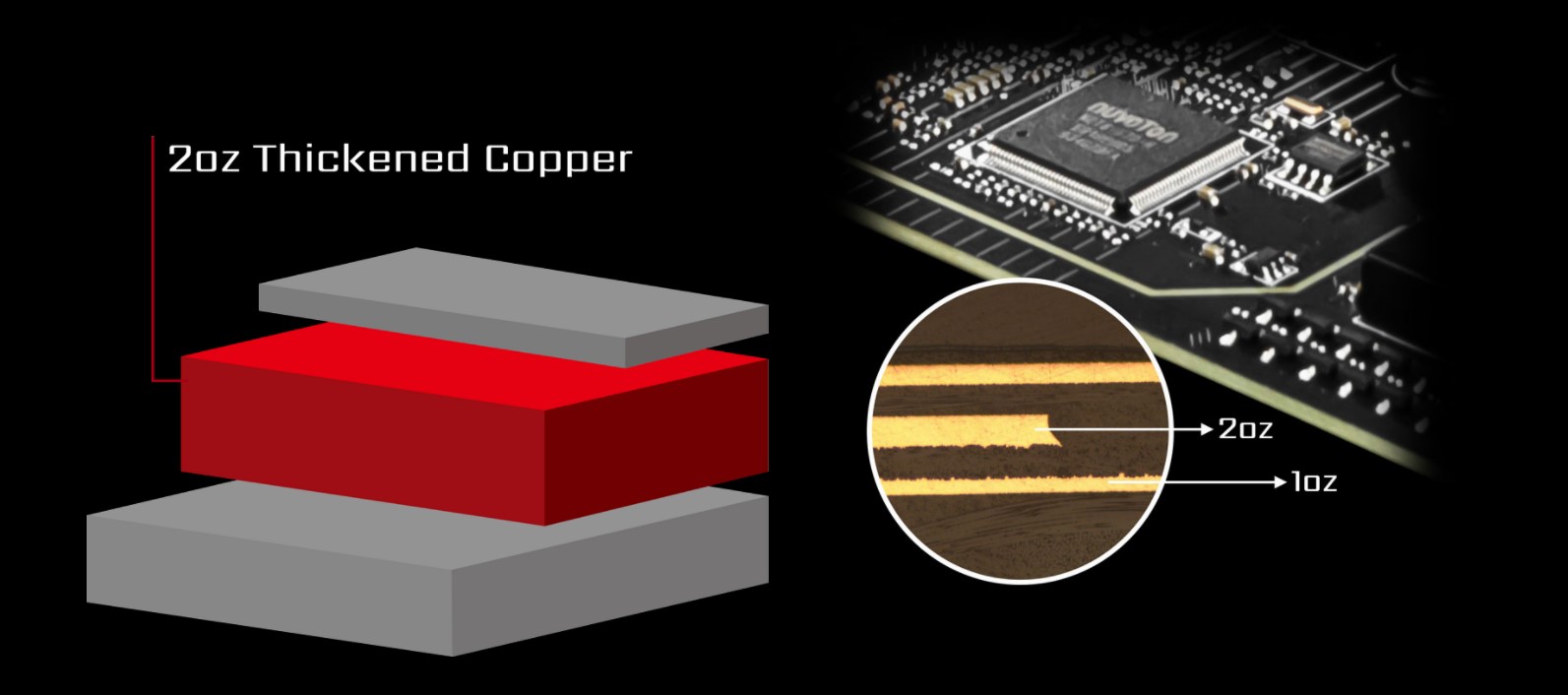

進化したPCB基盤

2オンスの厚さの銅を使用した6層PCB基盤によって、高負荷時のマザーボード温度の上昇を抑制し、安定動作を可能にしました。
特にオーバークロック時の放熱性と性能の信頼性を向上させました。
また、プリント基板を6層にすることで、広帯域化と転送速度の高速化を実現しました。

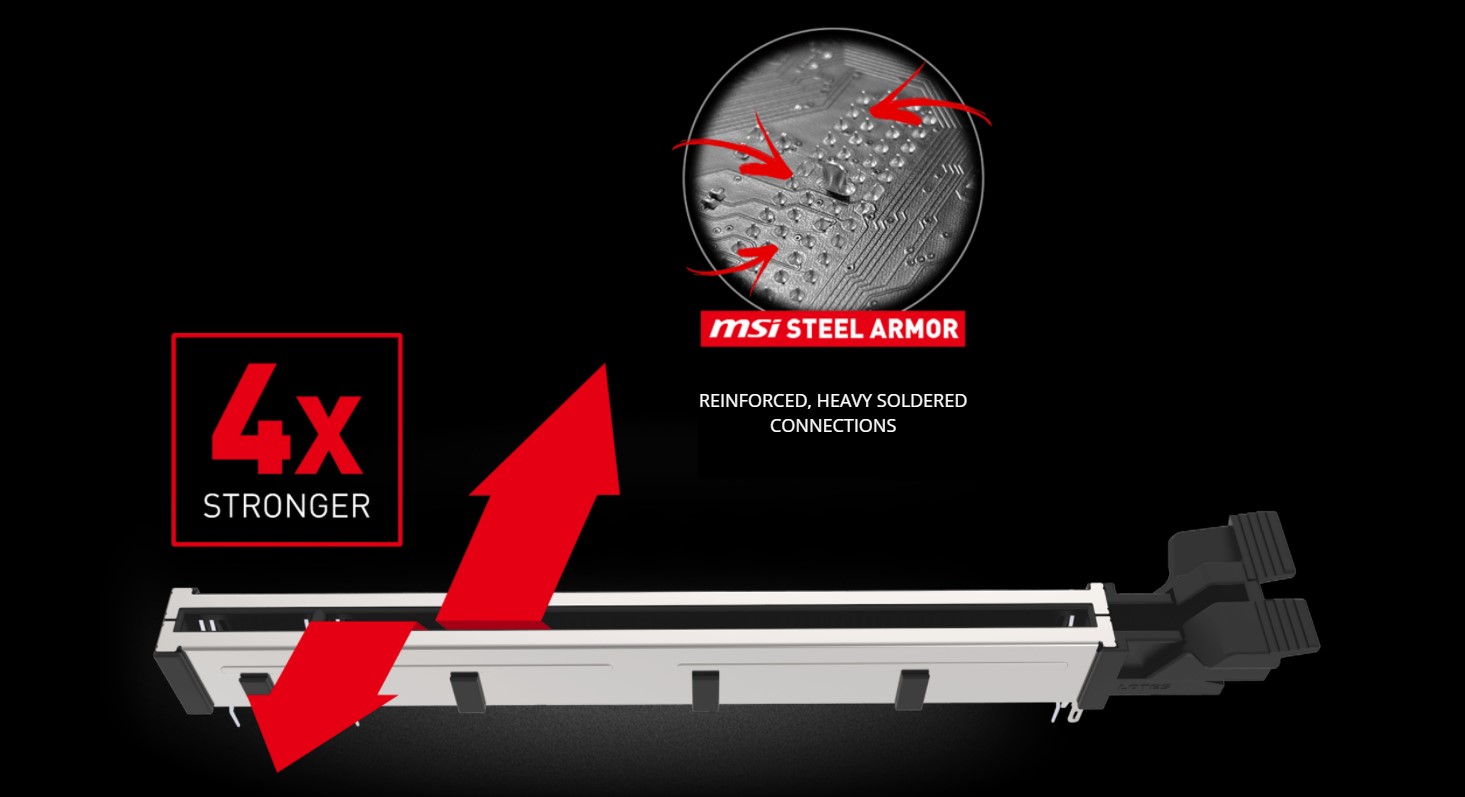

PCIE Steel Armor

PCIeスロットを金属で補強することによって、重量級のVGAからスロットの破損を防ぎます

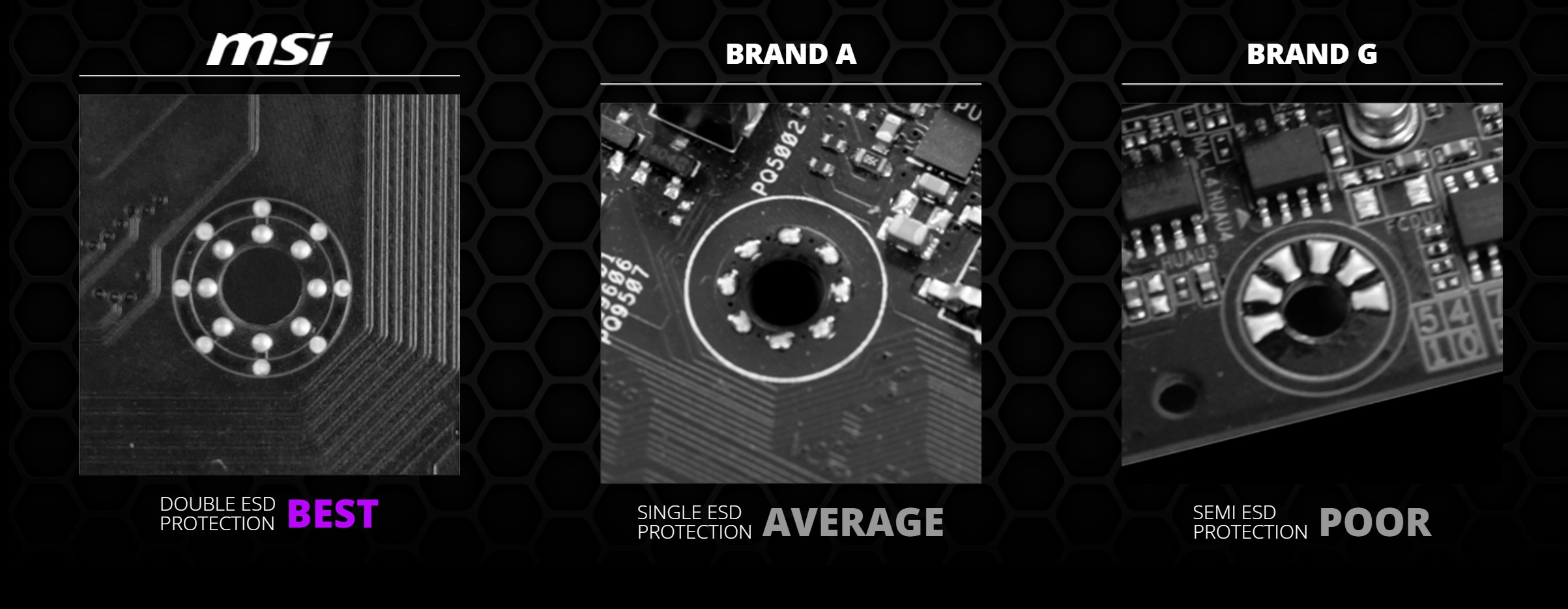

Double ESD protection

2重のESD保護は、取り付け穴の周りの接地層を2重にすることで、静電気放電サージがマザーボードにダメージを与えるのを防ぎます。

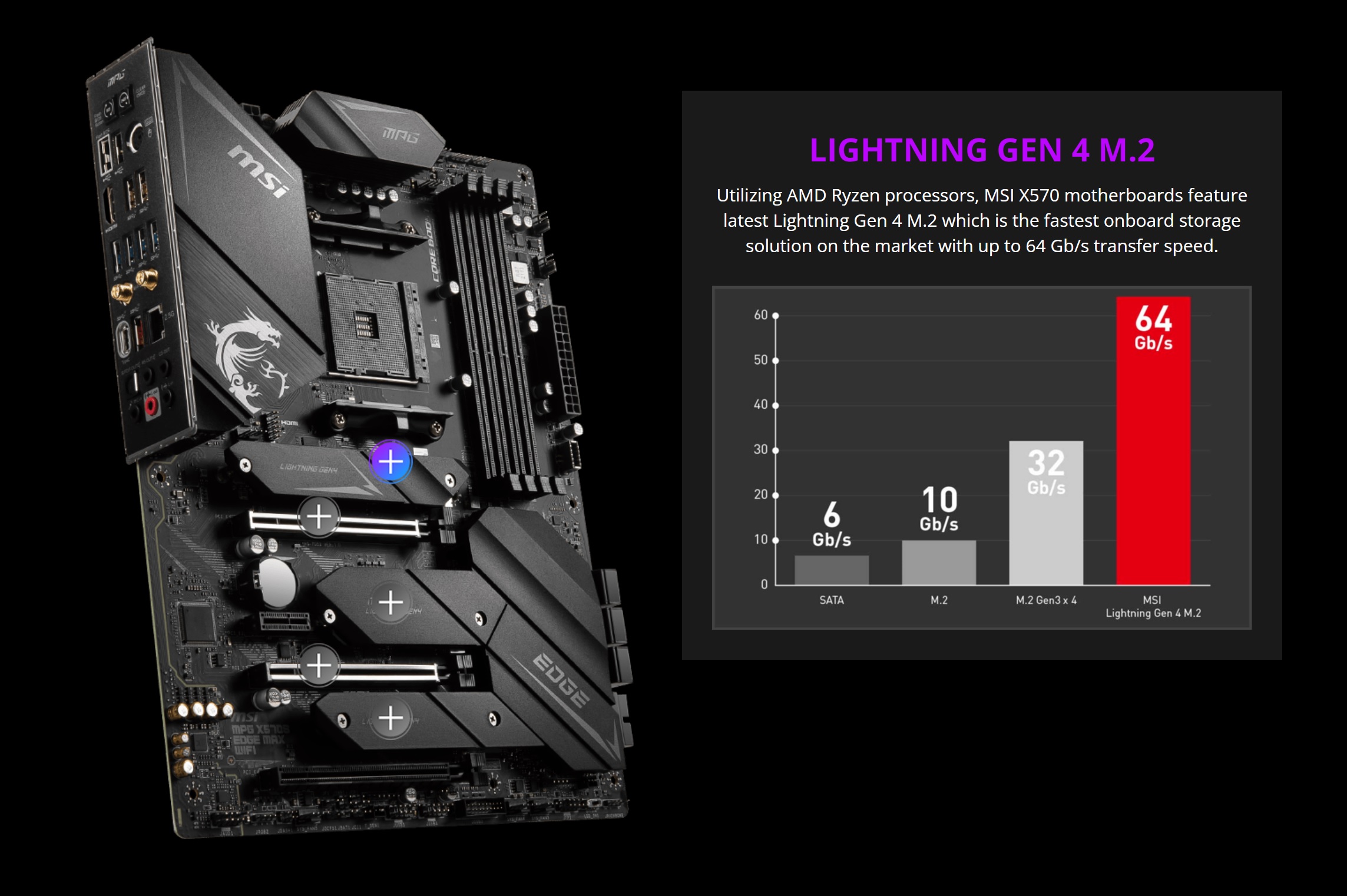

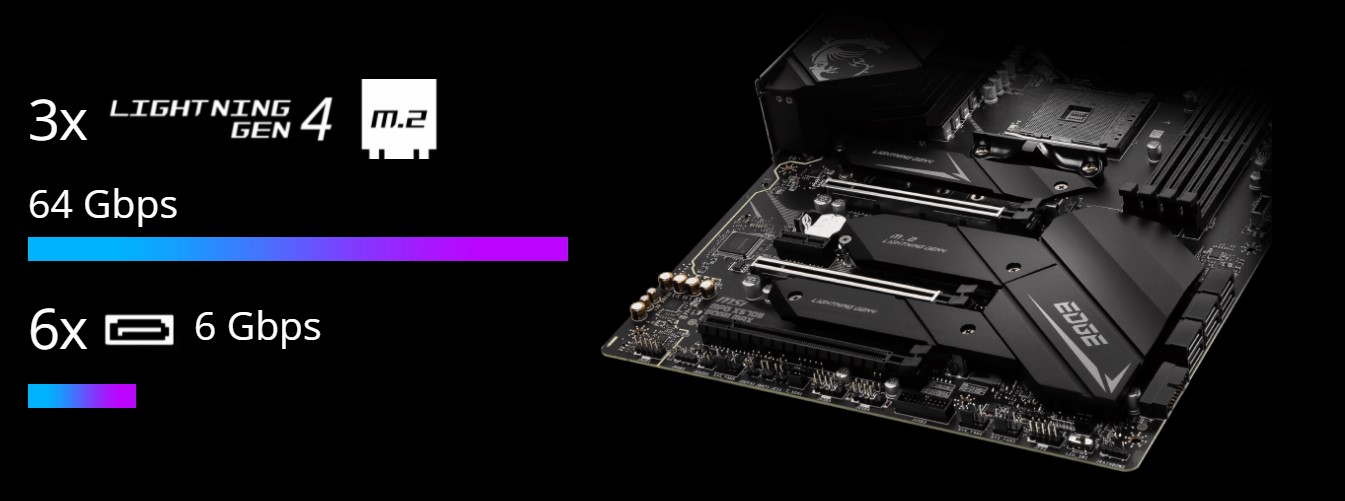

最新のストレージ規格をサポート

MSI lightning Gen 4 PCI-Eを搭載。最新かつ最速のPCI-Eデータ転送ソリューションであり、
前世代と比較して2倍となる64GB/sの一方向性転送帯域幅を備えています。また、PCIe 4.0は旧仕様と新仕様の両方との下位互換性と前方互換性を維持しています。

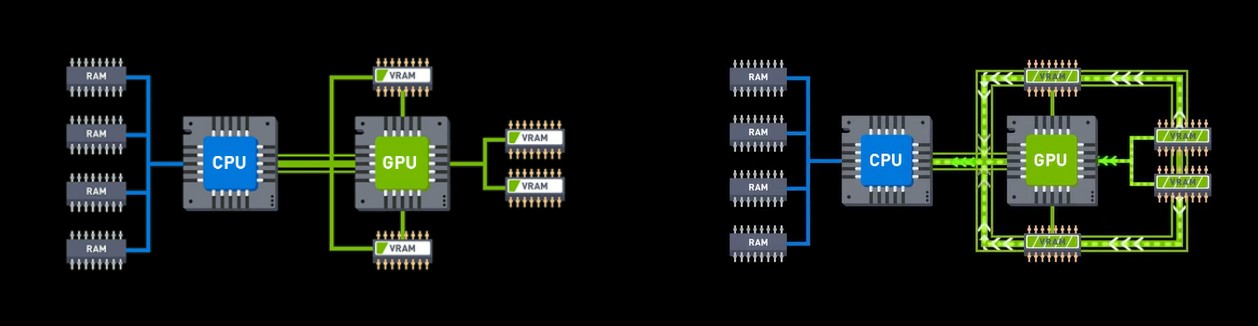

RESIZABLE BAR

Resizable BAR (Re-Size BAR)は、CPUがGPUのフレームバッファ全体に一度にアクセスし、パフォーマンスを向上させることができるPCI Expressの先進的な機能です。
*バージョンアップにより、機能が異なる場合があります。最新のVBIOS/BIOS/DriverはMSI公式サイトからアップデートするか、サービスセンターにご相談ください。

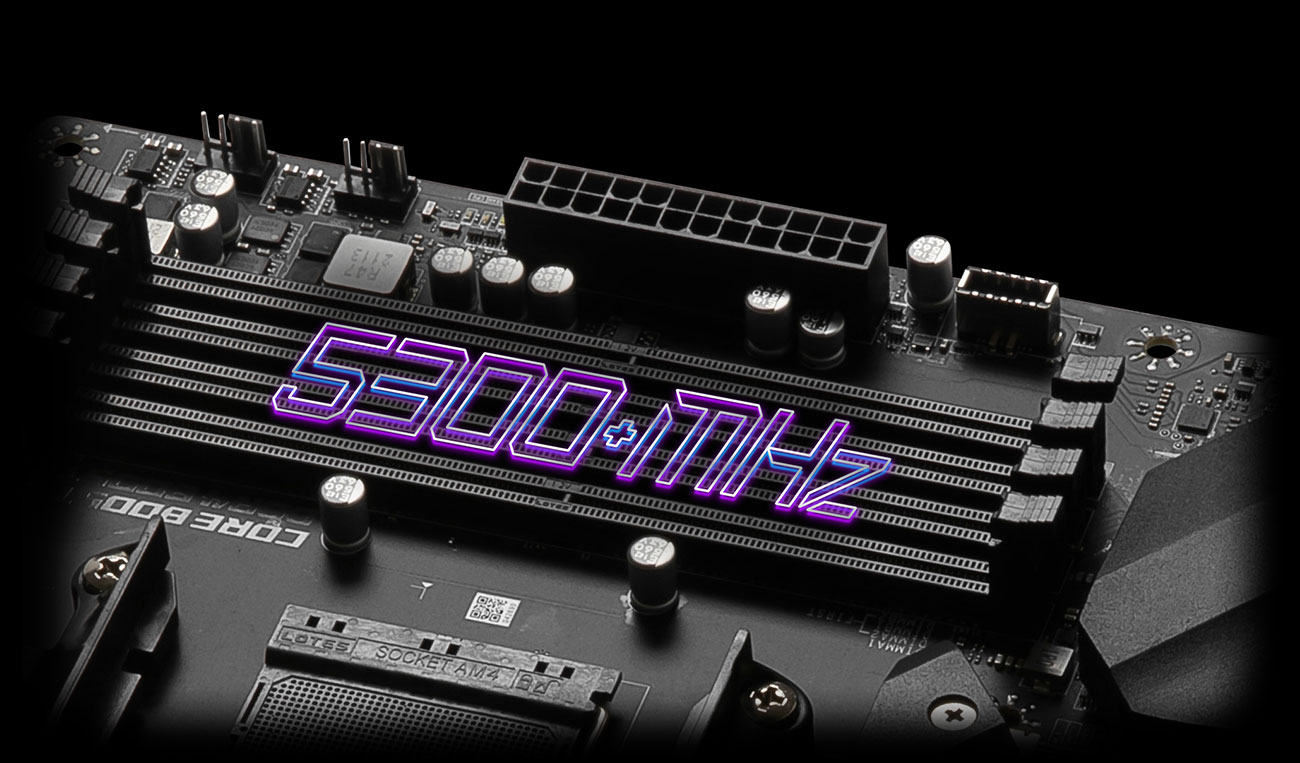

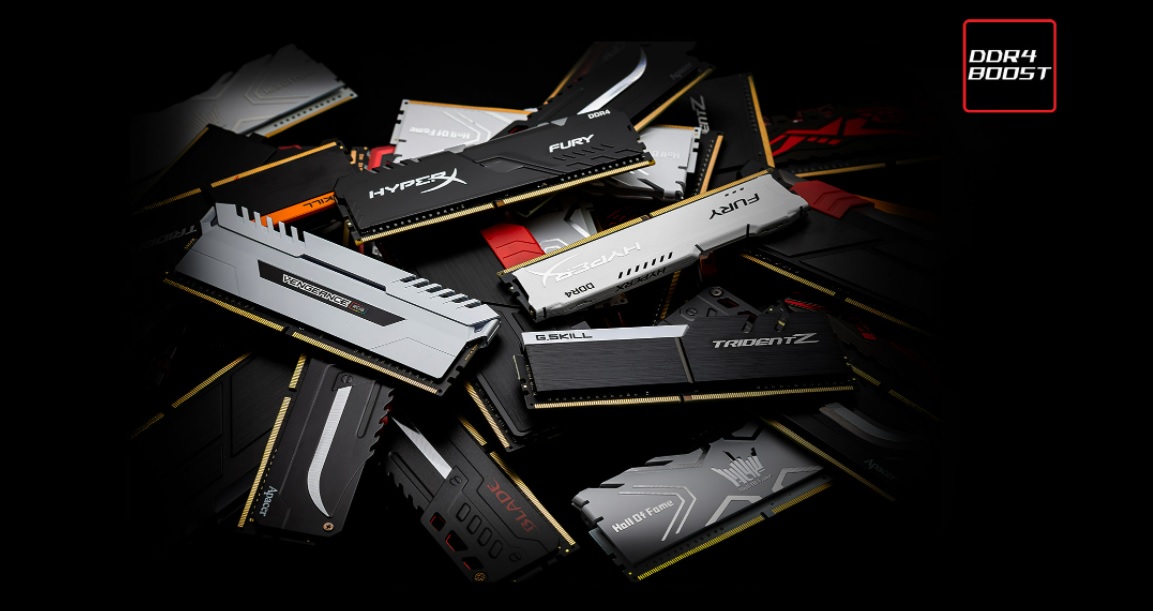

DDR4 BOOST

メモリスロットにMSI独自の設計である「DDR4 Boost」を採用しています。独立レイアウトの回路設計やシールドにより、
ノイズを抑えて高クロック動作を実現させ、最大5,300MHzのオーバークロックメモリをサポートしています。
MSIは、お客様のシステムが何があっても安定して動作することを保証するために、最も人気のあるメモリブランドを用いて過酷な条件下で徹底的なメモリテストを行っています。
当社のメモリパートナーには、Corsair、Crucial、Kingston、G.Skillなどのブランドがあり、メモリモジュール、構成を最適化し、さらにオーバークロックを改善します。

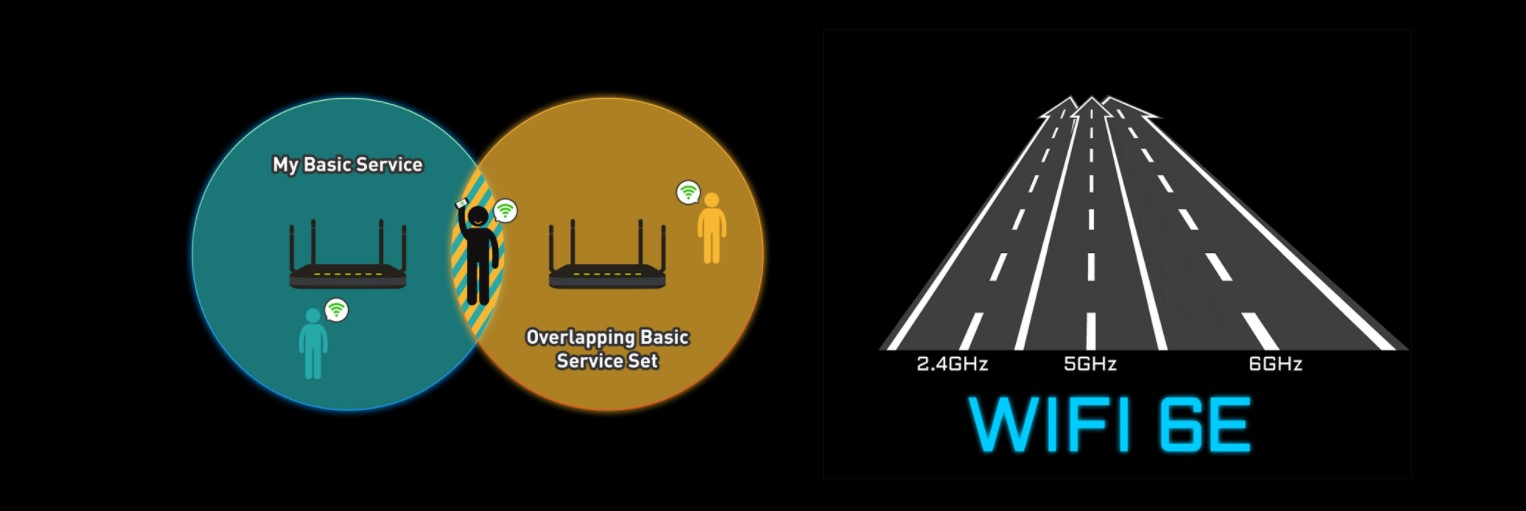

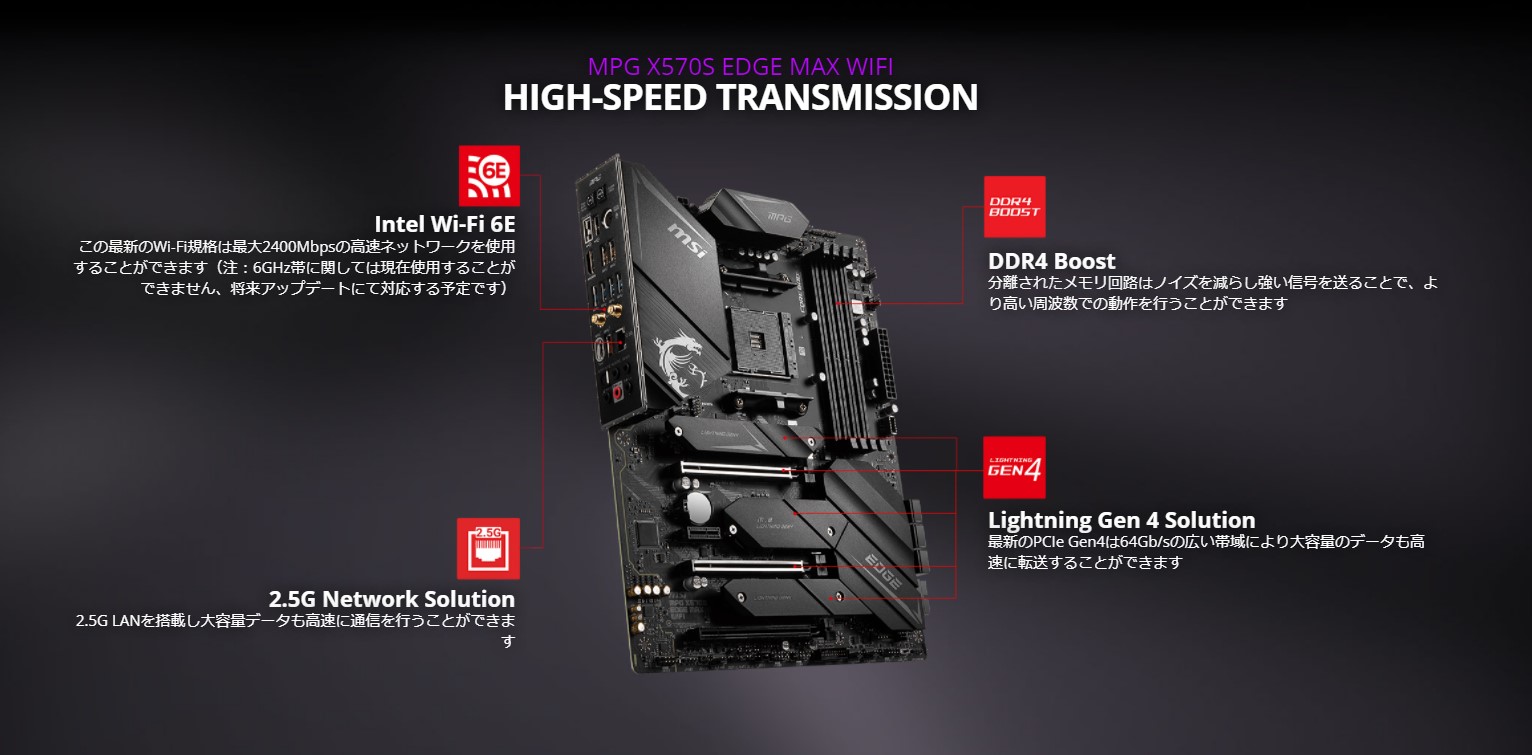

Wi-Fi 6からWi-Fi 6Eへ

 最新のWi-Fi 6Eソリューションは、6GHzスペクトラム、Bluetooth 5.2、双方向MU-MIMO、BSSカラー技術をサポートし、高信号密度の環境下で最大4倍のネットワーク容量と効率を提供し、最大2400Mbpsの速度を実現します。



※本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2021年10月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。






2.5ギガビットLAN

Realtek® RTL8125Bによる2.5ギガビットLANを搭載。一般的なギガビットLANを上回る驚異的なデータ転送速度を実現しています。

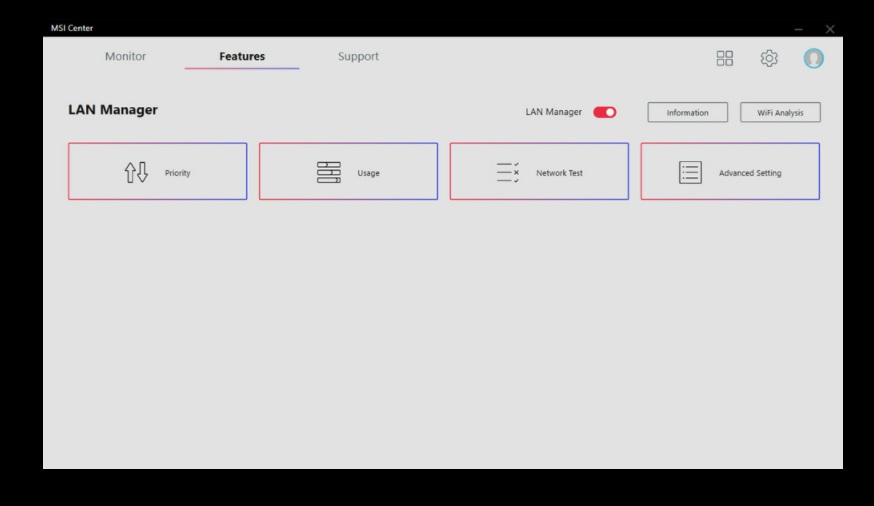

MSI LAN Maneger

MSI LAN Managerにより、オンラインゲームで遅延の影響を受けやすいアプリケーションを自動的に分類して優先順位をつけ、
低コストで最高のオンラインゲーム体験を提供します。






​ゲームを他のアプリケーションよりも自動的に優先させることができます。
- アプリケーションのトラフィック優先度の変更が可能
- アプリケーションごとに帯域をカスタマイズ可能

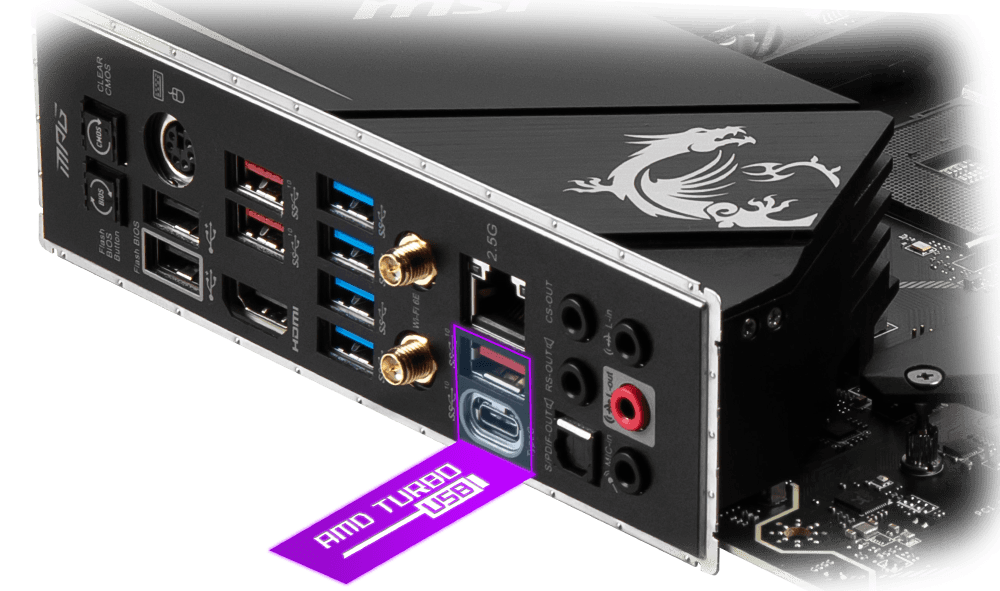

USB 3.2 Gen2

MSI MPGシリーズマザーボードは、USB 3.2 Gen2 Type-AとType-Cの両方で10Gbpsの転送速度を実現し、
USBデバイスを接続して強化するためのさまざまなオプションを提供します。

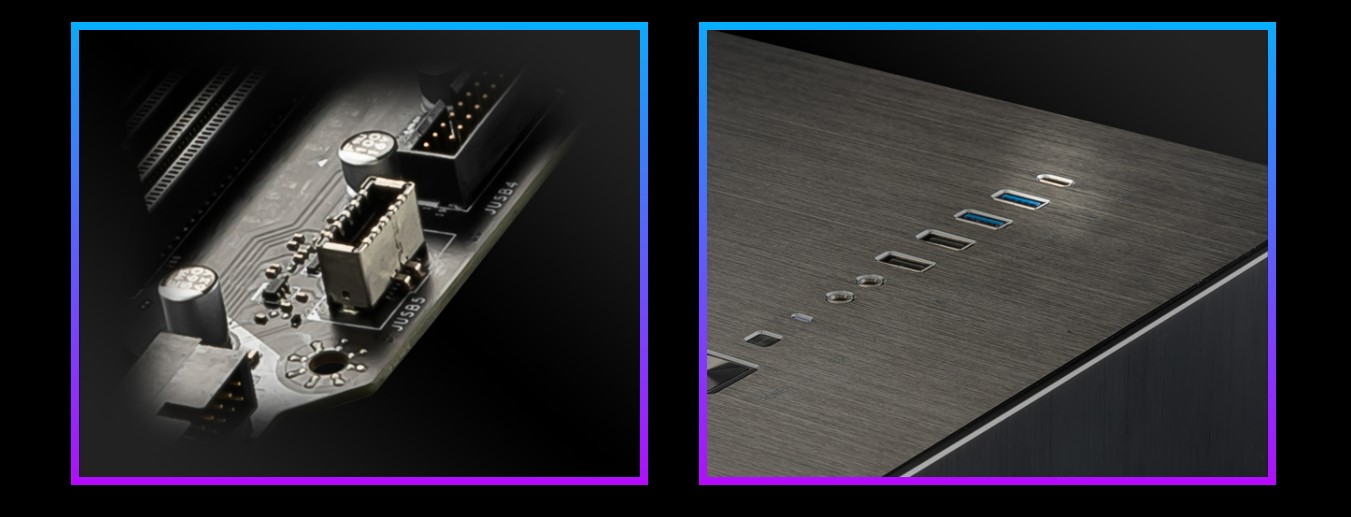

また、MSIのゲーミングマザーボードは、ゲーマーが最新のUSBデバイスと接続できるUSB Front Type-Cをサポートしています。

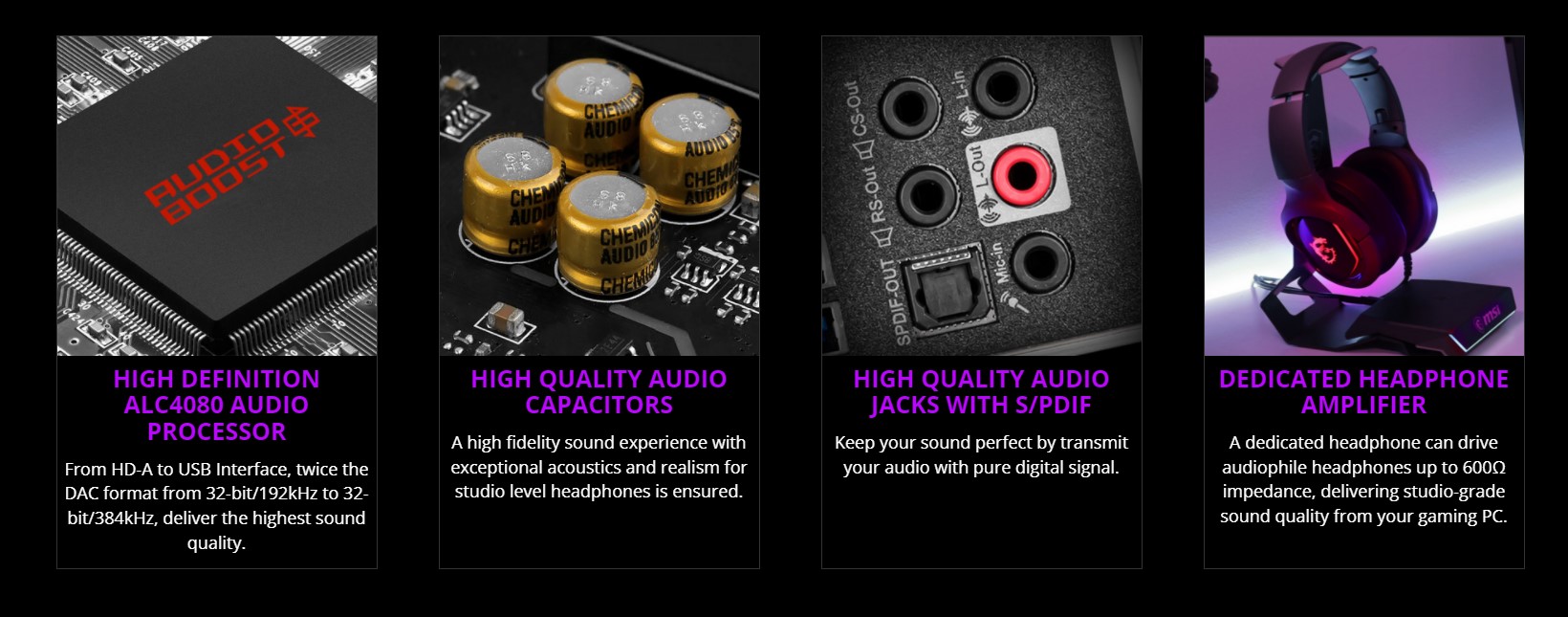

Audio Boost 5 HD

Realtek® ALC4080 Codecを採用したMSIのオーディオ回路「Audio Boost 5 HD」は、
最大32bit/384kHzの出力に対応し最高のサウンドクオリティを実現します。
専用のヘッドフォンは、最大600Ωのインピーダンスを持つオーディオマニア向けのヘッドフォンを駆動することができ、
ゲーミングPCからスタジオレベルの音質を実現します。

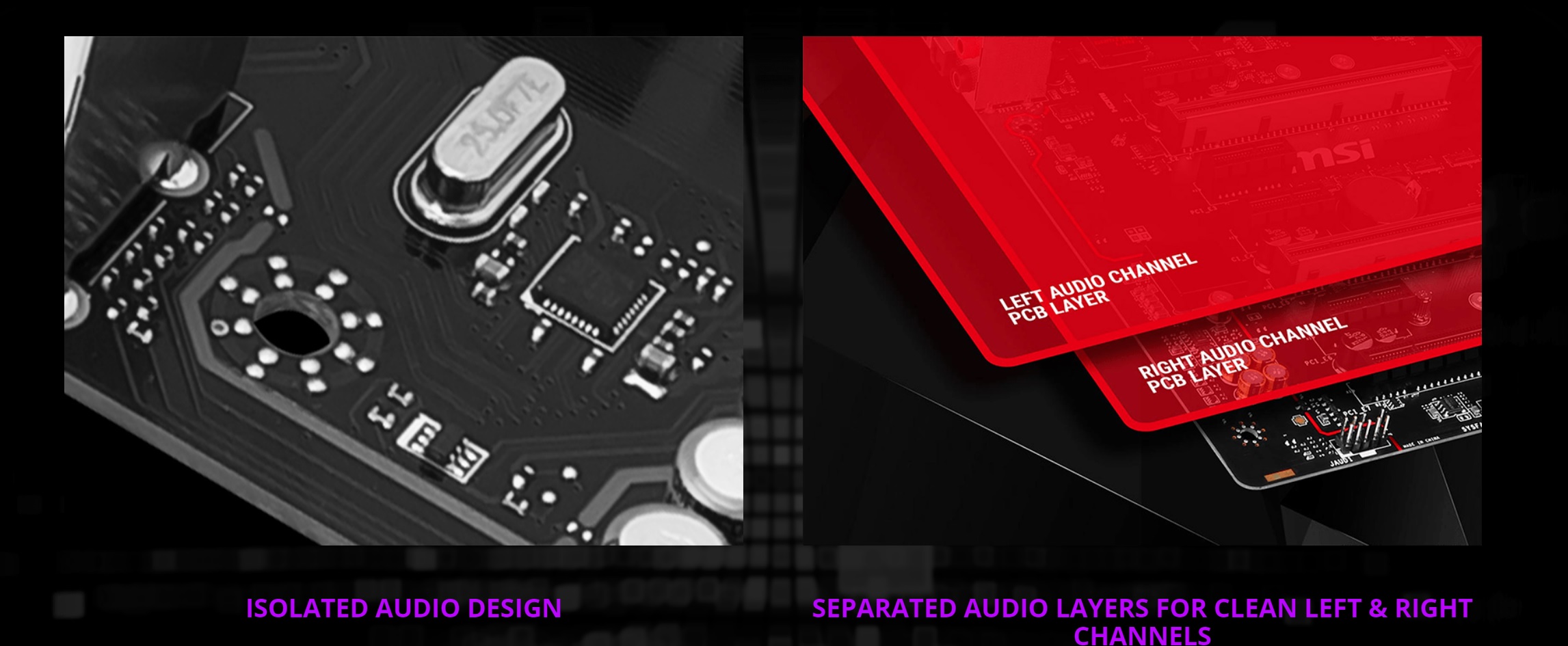

アイソレーション・オーディオ・デザイン

専用のサウンドカードのように、オーディオコンポーネントと回路を専用のマザーボード上に配置し、電気的に絶縁しました。
また、基板上にセパレートされたレイヤーを採用することで、左右のオーディオチャンネルに同様の音質を確保しています。

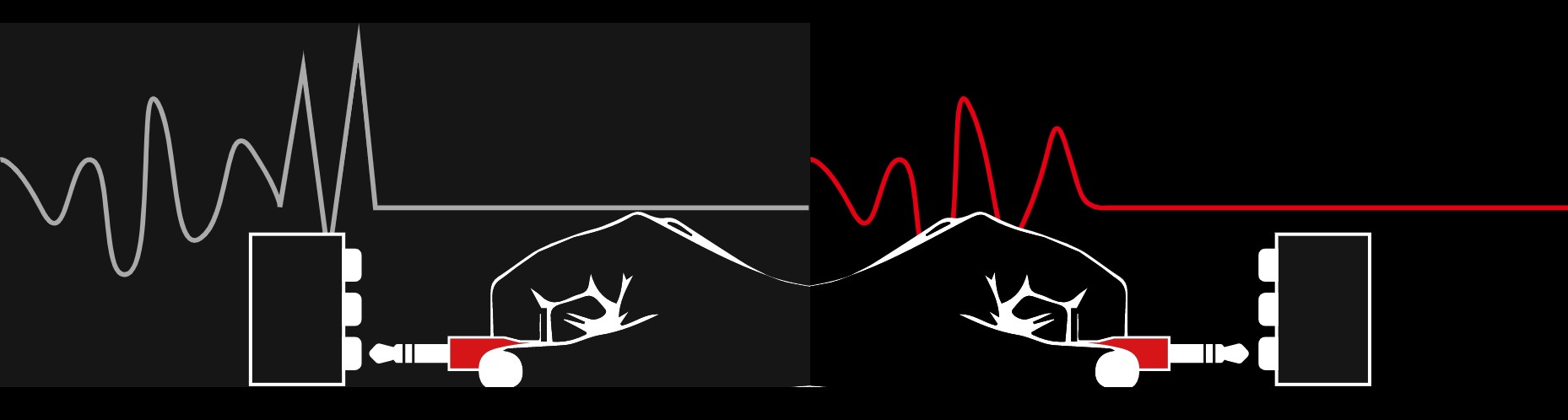

DE-POP PROTECTION

機器の抜き差しやPCの電源ON/OFF時に発生する耳障りな「ポーン」という音を消し、耳を保護します。

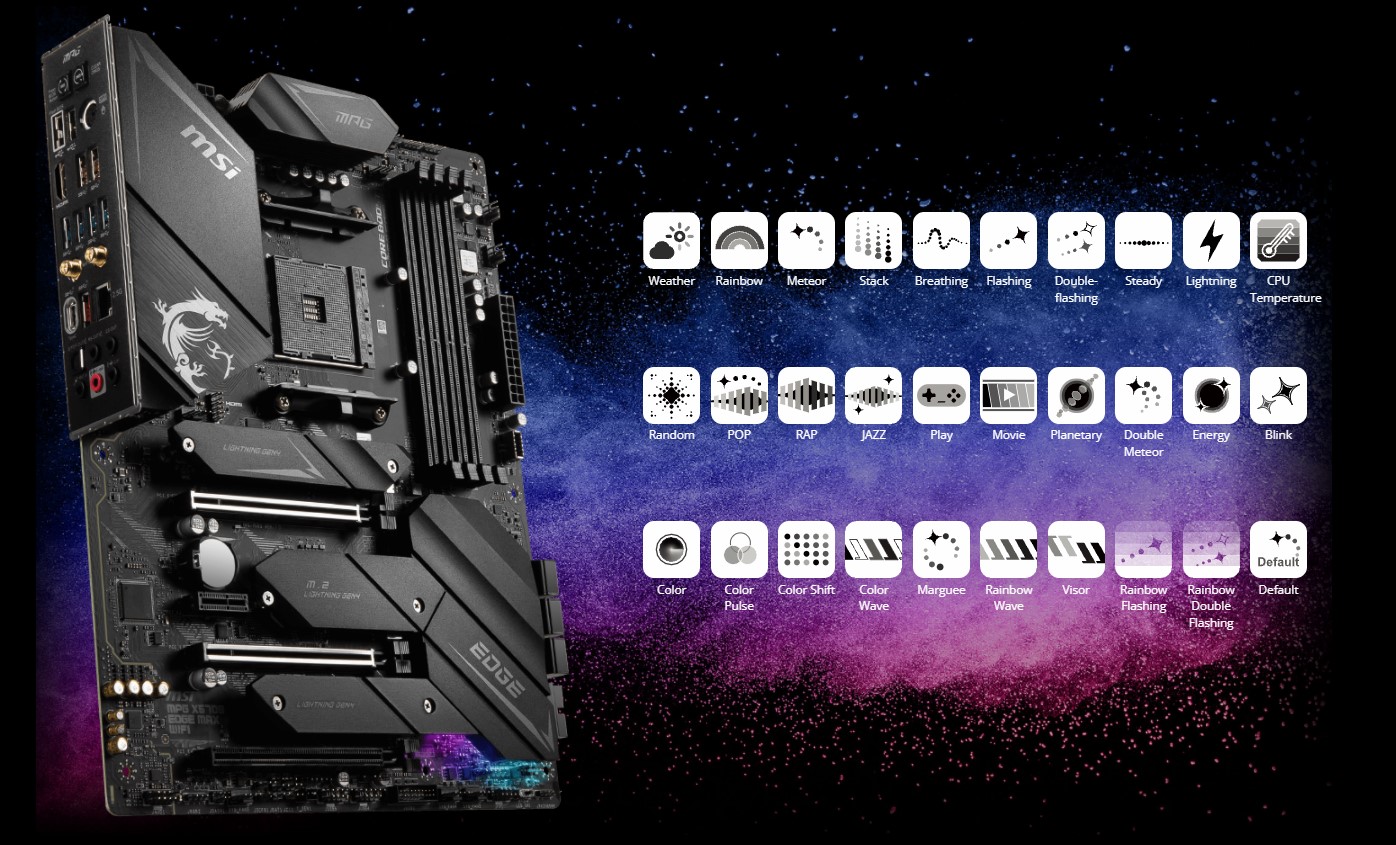

MYSTIC LIGHT

1680万色と29個のLED効果を持つMSI Mystic Lightを使って、鮮やかなRGB照明効果を散りばめましょう。





Mystic Light Extensionを使えば、Mystic Lightアプリケーションで制御されたLEDストリップで、ゲーミングPCをより魅力的に装飾することができます。

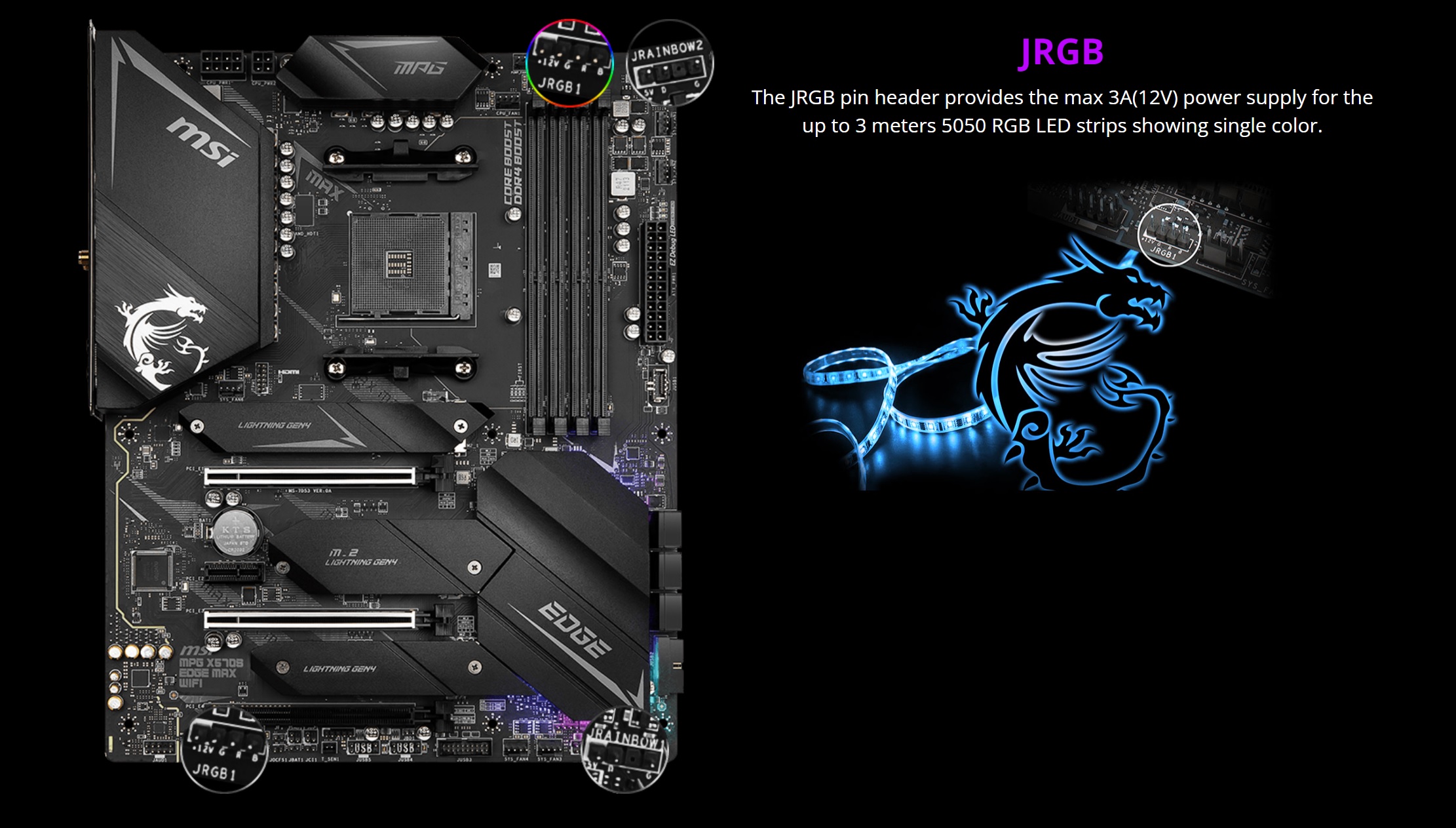

JRGBピンヘッダは、最大3A(12V)の電源を提供し、単色で表示される最大3メートルの5050 RGB LEDストリップに対応しています。






ユーザーフレンドリーな設計



プリインストールされたIOシールドにより、
取り付け作業をより簡単かつ安全に行うことができます。
この特許出願中のデザインは、IOポートを保護し、また静電気による損傷を防ぎます。

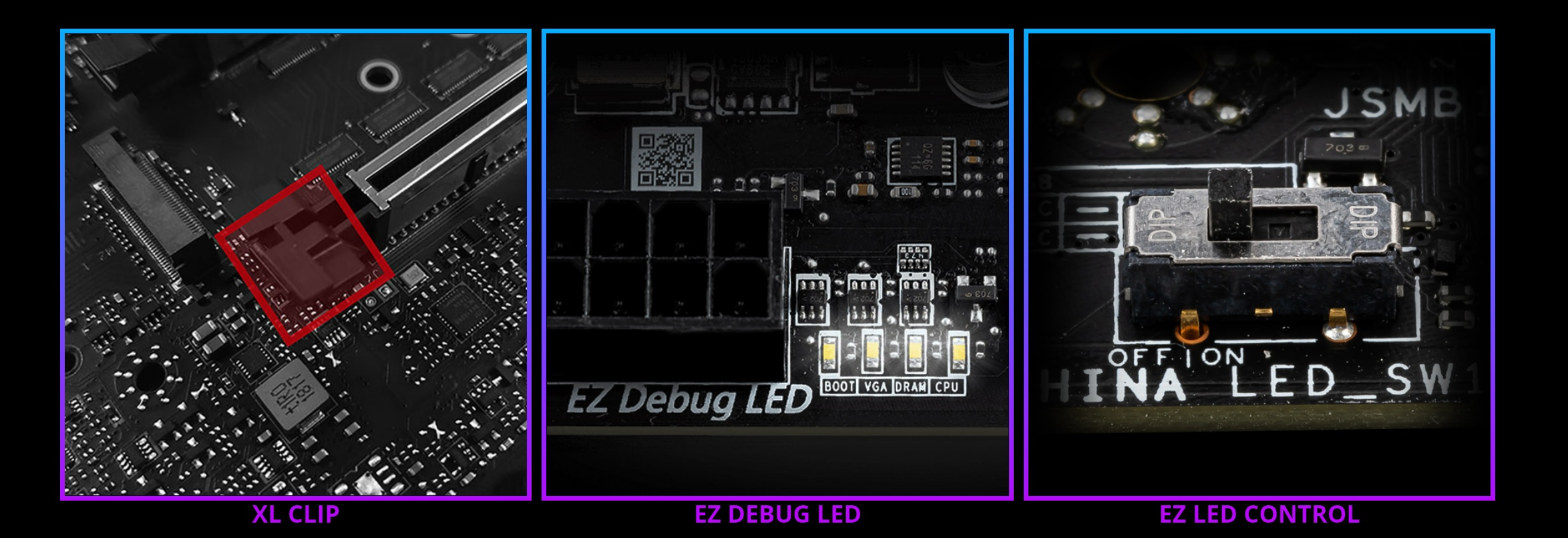

デバイスの交換や取り外しが容易なPCI-Eクリップ、
トラブルの原因を示すLED(主要部品に搭載)、
ライティングのオン/オフが可能なLEDボタンを備え、
簡単かつ安全にシステムの組み立てができます。

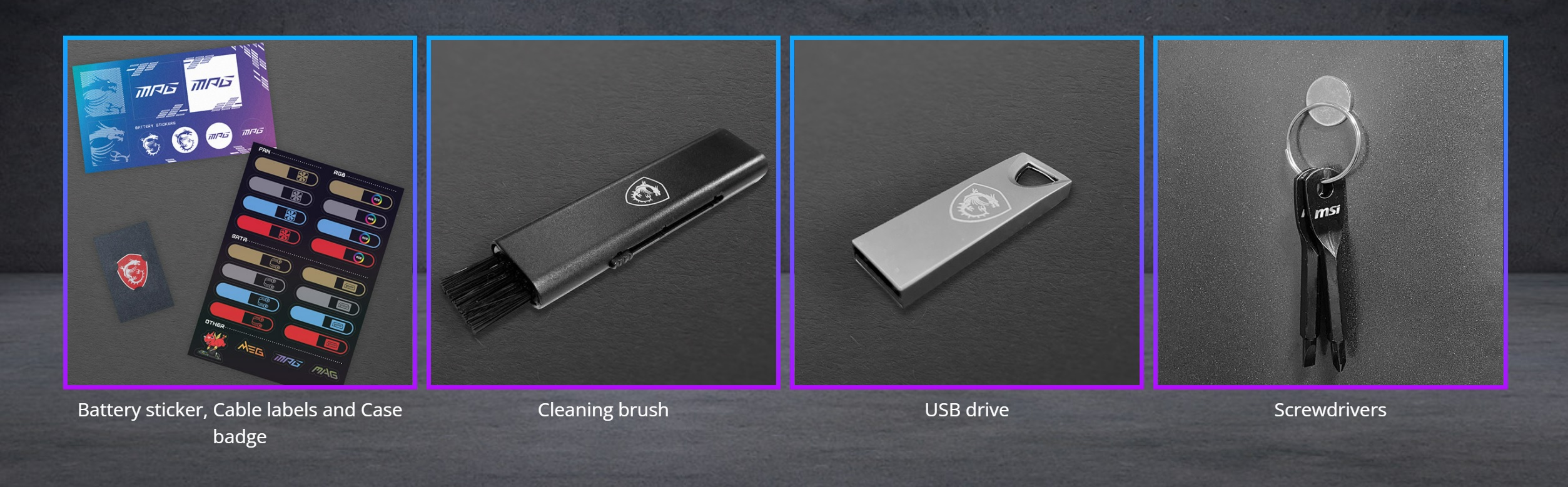

様々なアクセサリを同梱し、より簡単に、より楽しくシステムを構築することができます。
同梱のステッカーをヒートシンクに貼って、お好みのデザインにカスタマイズできます。




MSI Center


MSIブランドの新しいMSIセンターは、MSIソフトウェアユーティリティのスイートを単一の集中型アプリケーションに統合します。
先進的なマザーボードの機能をコントロールし、無限の可能性を引き出すことができます。

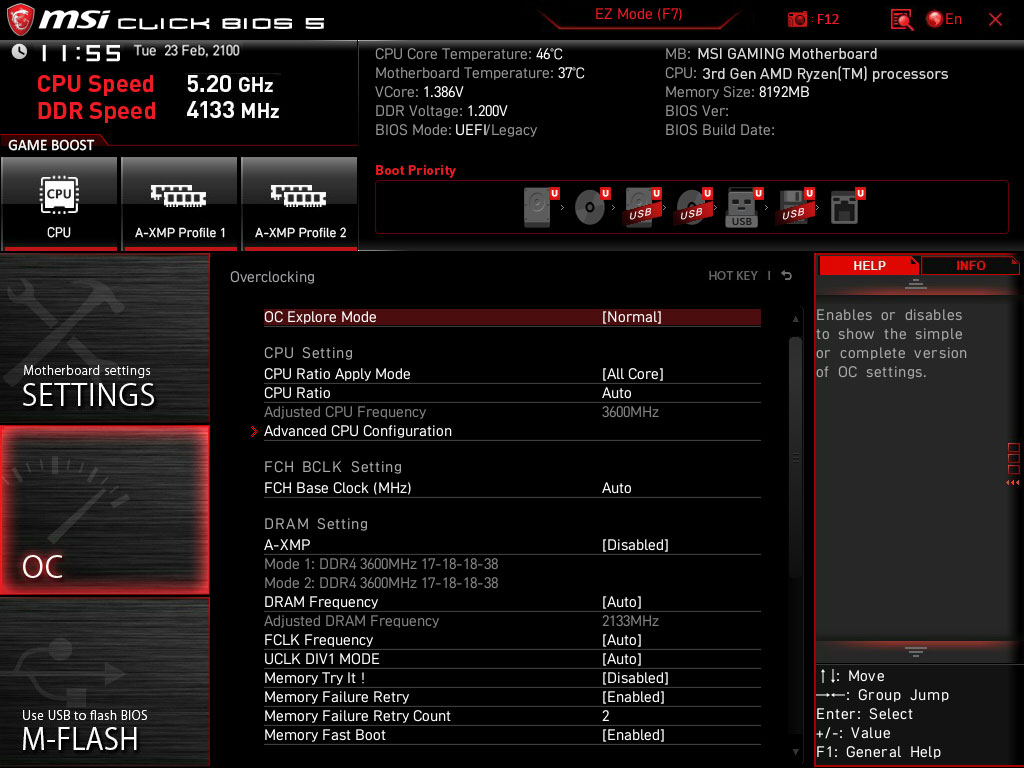

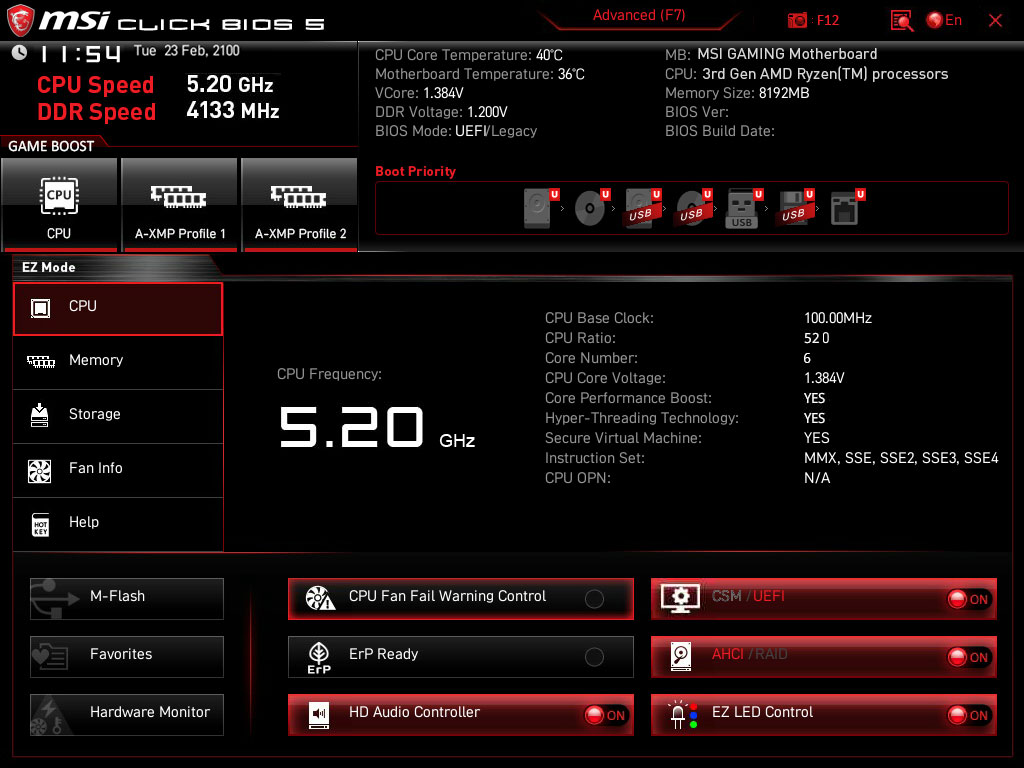

 Click BIOS 5

2つのモードから、各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。








ゲームブースト
ワンボタンで素早くCPUをオーバークロックして、より高いパフォーマンスを実現します。

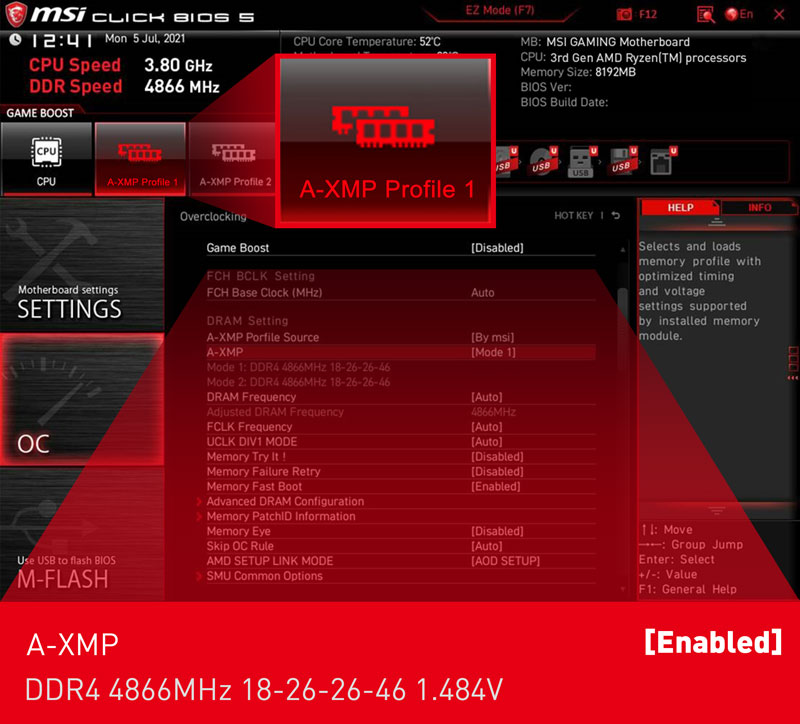

A-XMP
あらかじめ設定されたXMPプロファイルを選択し、対応するDDRメモリを自動的にオーバークロックします。

M-FLASH
CMOSセットアップユーティリティーから数分でBIOSのフラッシュやアップグレードができる便利な機能です。

ハードウェアモニター
温度、メモリ容量、クロックスピード、電圧など、重要なハードウェア情報にリアルタイムでアクセスできます。

メモリ トライイット(MEMORY TRY IT)
システムメモリの速度を極限まで高め、より高いパフォーマンスを実現します。

検索&お気に入り
右上の常設検索&お気に入りオプションで、BIOSメニューを素早く検索できます。




製品型番 MPG X570S EDGE MAX WIFI
CPU(最大サポート) RYZEN 9
チップセット AMD® X570 Chipset
CPUソケット AM4
DDR4メモリー 5300(OC) / 5200(OC) / 5000(OC)/ 4800(OC)/ 4600(OC)/ 4533(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC)/ 1866(JEDEC) MHz
メモリーサポート Dual Channel DDR4-5300MHz+(OC)
DIMMスロット 4
最大搭載容量(GB) 128
グラフィック インターフェース PCIe 4.0 x16 slots × 2, PCIe 3.0 x16 slot × 1
マルチGPU AMD CrossFire™ Technology
ディスプレイ インターフェース Support 4K@60Hz as specified in HDMI 2.1
– Requires Processor Graphics
拡張スロット PCIe 3.0 x1 slots × 1
ストレージ M.2 Gen4 x4 64Gb/s slots × 3
SATA 6Gb/s × 6
RAID対応 0/1/10
LAN規格 Realtek® RTL8125 2.5 Gbps LAN controller × 1
WiFi / bluetooth Intel® Wi-Fi 6E AX210 / Bluetooth 5.2

※本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2021年10月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
USB3.2ポート(フロント) 1(Gen 2, Type C), 4(Gen 1, Type A)
USB3.2ポート(リア) 1(Gen 2, Type C), 3(Gen 2, Type A), 4(Gen 1, Type A)
USB2.0ポート 6
コネクター 24-pin ATX main power connector × 1
8-pin ATX 12V power connector × 1
4-pin ATX 12V power connector × 1
SATA 6Gb/s connectors × 6
M.2 slots (M-Key) × 3
USB 2.0 connectors (support additional 4 USB ports) × 2
USB 3.2 Gen 1 5Gbps connectors (support additional 4 USB ports) × 2
USB 3.2 Gen 2 10Gbps Type-C connector × 1
4-pin CPU fan connector × 1
4-pin water-pump connector × 1
4-pin system fan connectors × 6
Front panel audio connector × 1
System panel connectors × 2
TPM module connector × 1
Chassis Intrusion connector × 1
2-pin Thermal sensors connector × 1
Tuning Controller connector × 1
オーディオ 8-Channel (7.1) HD Audio with Audio Boost 5
オーディオジャック仕様 5+ Optical S/PDIF (Realtek® ALC4082 Codec)
LED 4-pin RGB LED connectors × 2
3-pin RAINBOW LED connectors × 2
EZ LED Control switch × 1
EZ Debug LEDs × 4
HDMI 1
DIRECTX 12
フォームファクタ ATX
OS Support for Windows® 10 64-bit
重量 2.2Kg(パッケージ込)
寸法(mm) 305 × 244(本体)
342 × 268 × 70(パッケージ)

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
