MAG B660M MORTAR WIFI

MAG B660M MORTAR WIFI

B660チップセット搭載 MicroATXゲーミングマザーボード
12+1+1フェーズ DRPS対応の電源回路を搭載
DDR5メモリー対応モデル

・Intel B660チップセット搭載
・MicroATXフォームファクター
・12+1+1フェーズ DRPS対応の電源回路を搭載

・DDR5-6200+(OC)
・Realtek 2.5Gb LAN + Wi-Fi 6E
・USB 3.2 Gen2x2 Type-Cポート搭載
・PCIe Gen4対応M.2 SSDスロット搭載
・M.2 Shield FROZR
・組込済I/Oシールド
・EZ M.2 Clip
・ヒートシンクにシルバーカラーのデザインを採用


※本製品はWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2022年2月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

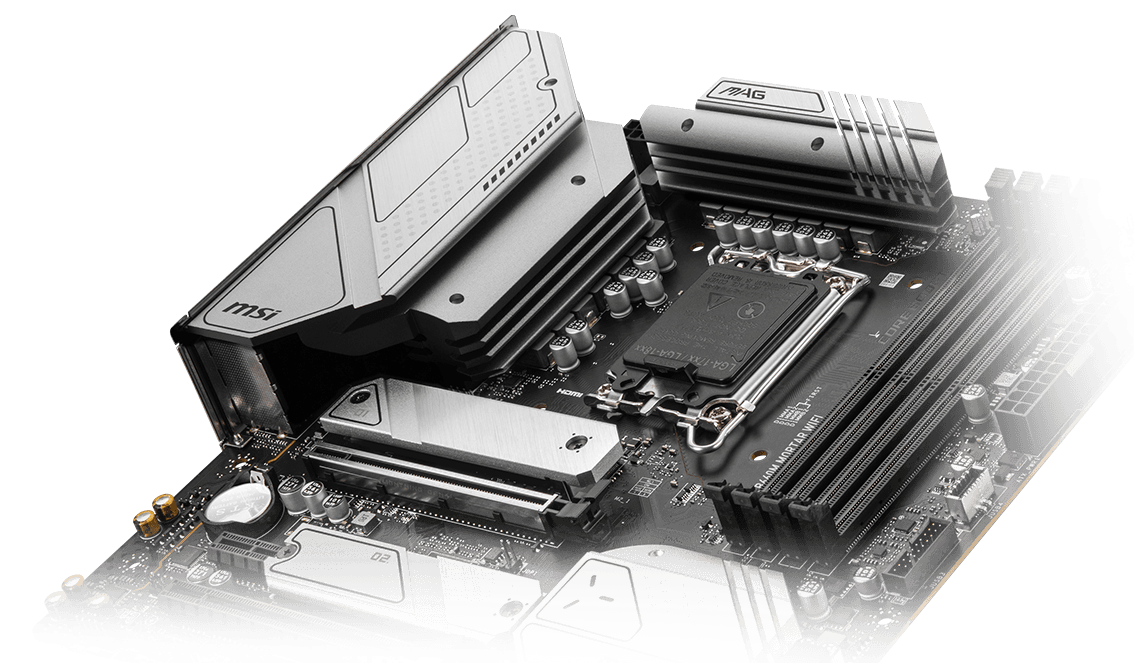

MAG B660M MORTAR WIFI」は、Intel® B660チップセットを搭載したMicroATXマザーボードのDDR5メモリー対応モデルです。
シンプルな機能とシルバーカラーのデザインに、12+1+1フェーズ DRPS対応の電源回路を搭載し、最新の第12世代Intel® Core™ プロセッサーの性能を引き出します。

PCIe Gen4に対応したM.2スロットやUSB 3.2 Gen2x2 Type-Cポートを搭載。さらに、Realtek 2.5G LAN + Wi-Fi 6Eを搭載し高速なネットワーク環境を構築することができます。

また、大型のPWMヒートシンクや、M.2 SSDのサーマルスロットリングを防ぐM.2 Shieldを備え、冷却性能も高められています。














電源

12+1+1フェーズ DRPS対応の電源回路を搭載。8+8ピンのCPU補助電源コネクターと独自のCore Boostテクノロジーを組み合わせ、長時間高負荷な状態が続くゲーミングシーンでも安定したシステムを構築することができます。

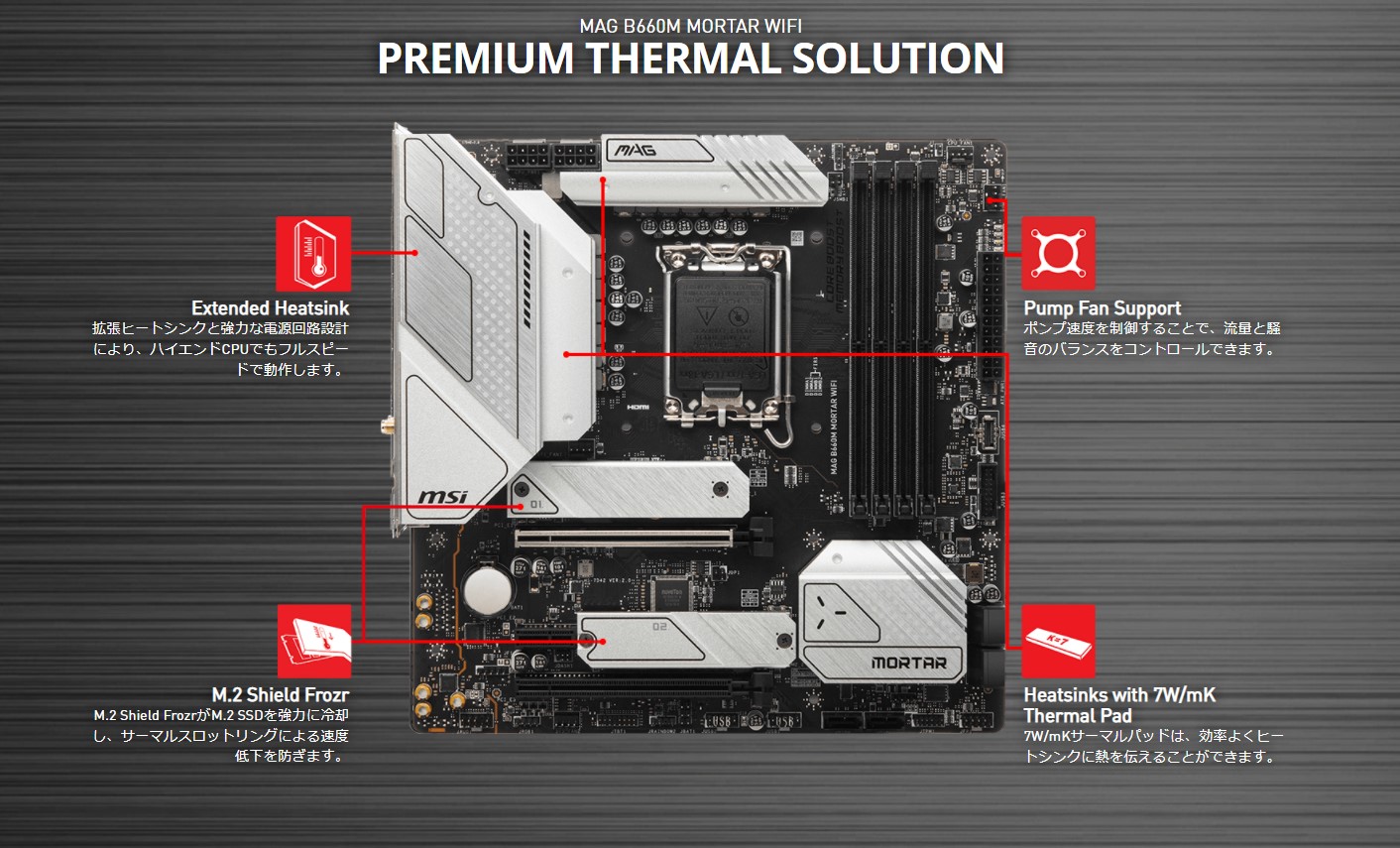

冷却

シルバーカラーのデザインが特徴の大型化したPWMヒートシンクや、M.2 SSDのサーマルスロットリングを防ぐM.2 Shield FROZRを備え、システムを強力に冷却します。
さらに、「MSI Center」を使用してファンの回転数を制御することが可能です。さらにMSI AI ENGINEを搭載することにより、CPUとGPU温度からシステムファンの回転数を自動的に調整します。

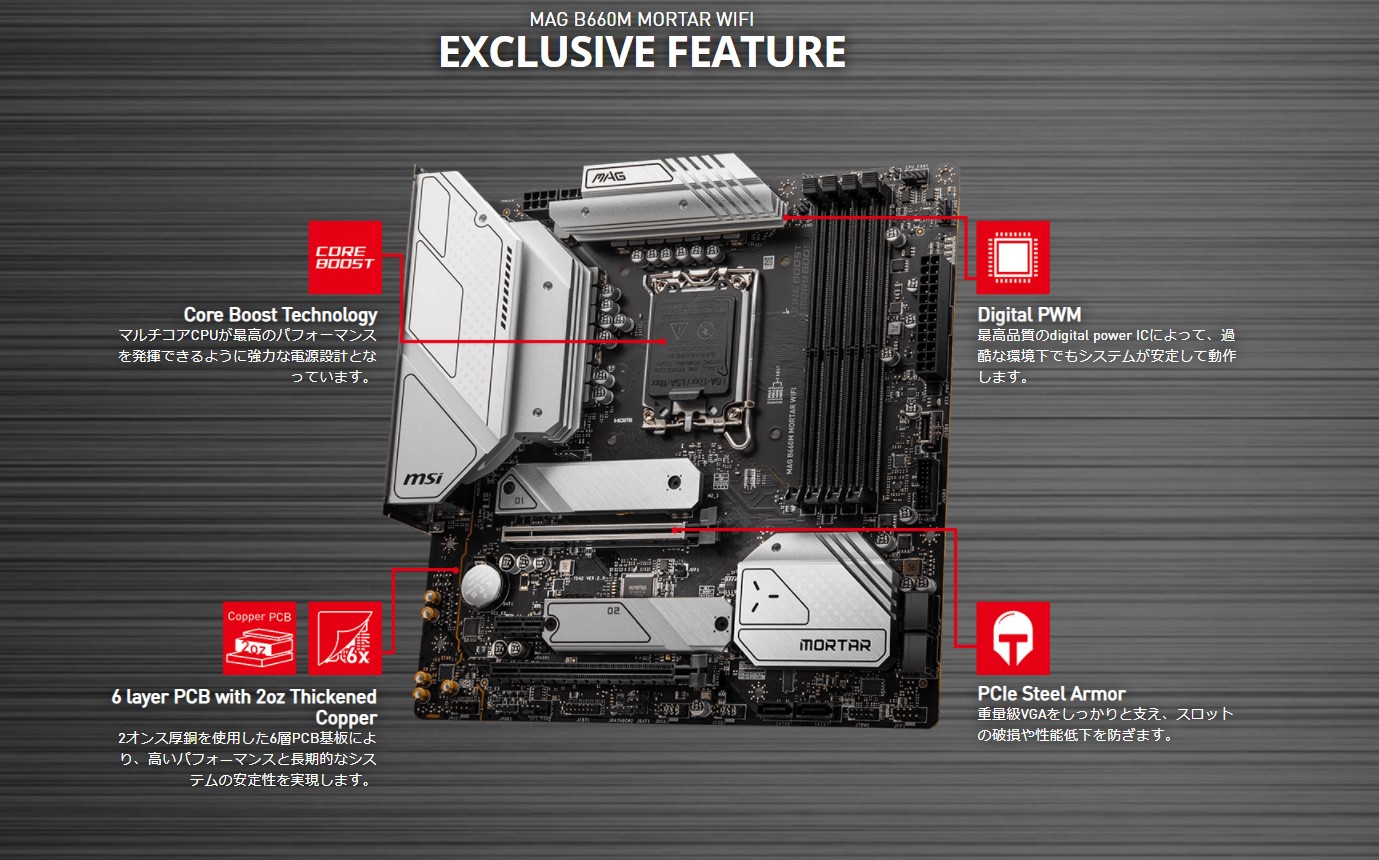

システムを支える設計

・PCB基盤
2オンスの厚さの銅を使用した6層PCB基盤によって、高負荷時のマザーボード温度の上昇を抑制し、安定動作を可能にしました。

・Steel Armor
PCIeスロットは金属で強化され、強力なはんだ付けが施されており、重量級のグラフィックカードをしっかりと支えます。
また、ノイズも抑えられています。







USB 3.2 Gen 2x2 Type-C

最大20Gbpsの通信速度を発揮するUSB 3.2 Gen 2x2 Type-Cポートを備えています。






Lightning Gen4 M.2

2基のM.2スロットは最大64GbpsのPCIe Gen4に対応しています。







DDR5メモリー

最新のDDR5メモリーに対応します。
基盤にはSMT(Surface Mount Technology)溶接プロセスを採用し、信号のロスを抑制し安定した動作を実現させました。
MSI独自のMemory Boostテクノロジーとの組み合わせによって、MSIのマザーボードはノイズの少ない高周波のDDR5信号を提供します。

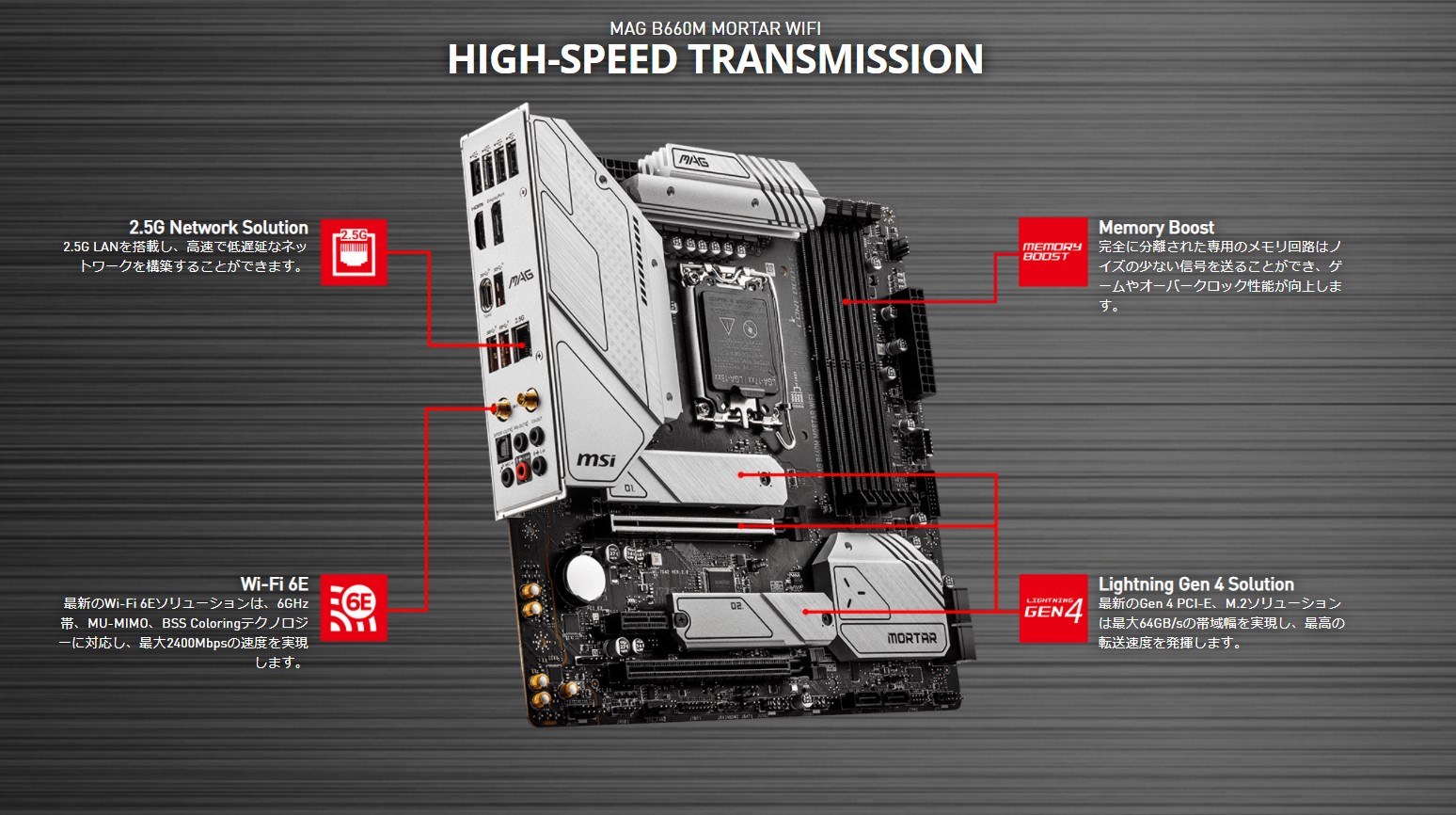

ネットワーク

Intel Wi-Fi 6E moduleとRealtek 2.5G LANを搭載し、高速なインターネット環境を構築できます。
また、「MSI LAN MANAGER」を使用し、アプリを自動で分類し優先順位をつけることで、帯域幅をアプリごとにカスタマイズすることが可能です。

※本製品はWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2022年2月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。







組み立てやすい

組込済I/Oシールドや、M.2を簡単に着脱可能なEZ M.2 Clipを採用し、初心者でも簡単に組み立てることができます。
また、PCIeスロットは金属でしっかりと補強されており、重量級のグラフィックカードをしっかりと支え、スロットの破損や性能低下を防ぎます。




製品型番 MAG B660M MORTAR WIFI
CPU Supports 12th Gen Intel Core Processors, Pentium Gold and Celeron Processors
チップセット Intel B660 Chipset
CPUソケット LGA1700
メモリー Dual Channel DDR5-6200+ (OC)
DIMMスロット 4
最大搭載容量 128GB
拡張スロット PCIe Gen4 x16 slot × 1
PCIe Gen3 x16 (x4帯域)slot × 1
PCIe Gen3 x1 slot × 1
ディスプレイインターフェース DisplayPort 1.4 port × 1, supporting a maximum resolution of 4K 60Hz
HDMI 2.1 with HDR port × 1, supporting a maximum resolution of 4K 60Hz
ストレージ M.2 Gen4 x4 64Gbps × 2
SATA 6Gbps × 6
RAID対応 0/1/5/10
LAN規格 Realtek 8125BG 2.5G LAN × 1
WiFi / bluetooth Intel Wi-Fi 6E module
Bluetooth 5.2
※本製品はWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2022年2月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
USB USB 3.2 Gen 2x2 20Gbps × 1 (Type-C) 、
USB 3.2 Gen 2 10Gbps × 4 (3 Type-A + 1 Type-C)  、
USB 3.2 Gen 1 5Gbps × 2 (Type-A) 、
USB 2.0 × 8
オーディオ 7.1-Channel High Definition Audio
LED RGB × 1
RAINBOW × 2
フォームファクター MicroATX
OS Windows 11 64-bit
Windows 10 64-bit
総重量 1.9Kg
パッケージ寸法 280×272×79mm

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
