MasterBox CM694

MasterBox CM694

カーブ状メッシュパネル採用ミドルタワーケース
スチールサイドパネル仕様モデルと強化ガラスサイドパネル仕様モデル同時発売

・カーブ状メッシュパネル採用
・拡張性を高めるモジュラー型ドライブケージ
・大型グラフィックスカードを支えるスタビライザー
・充実したI/Oポート
・フロント/トップに最大360mmの水冷ラジエーターを搭載可能
・圧倒的なストレージ収納力

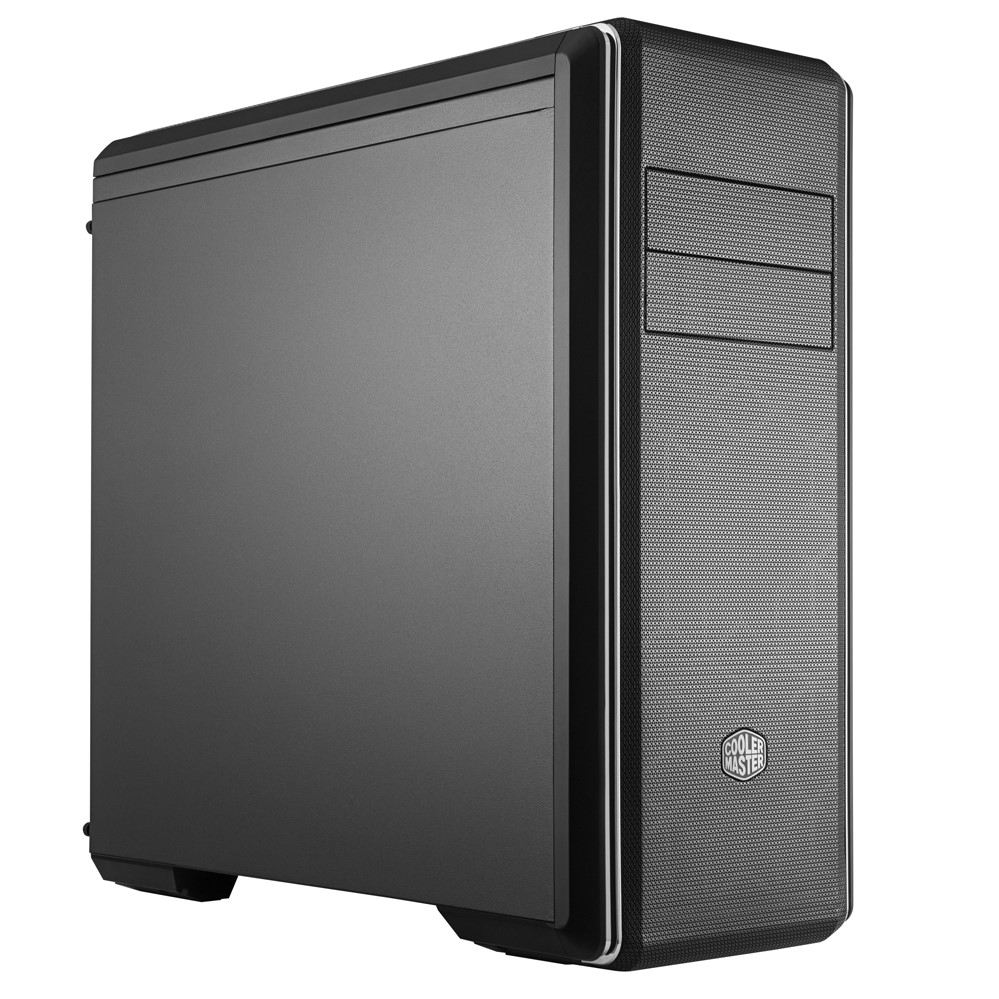

・スチールサイドパネル仕様モデル「MasterBox CM694」

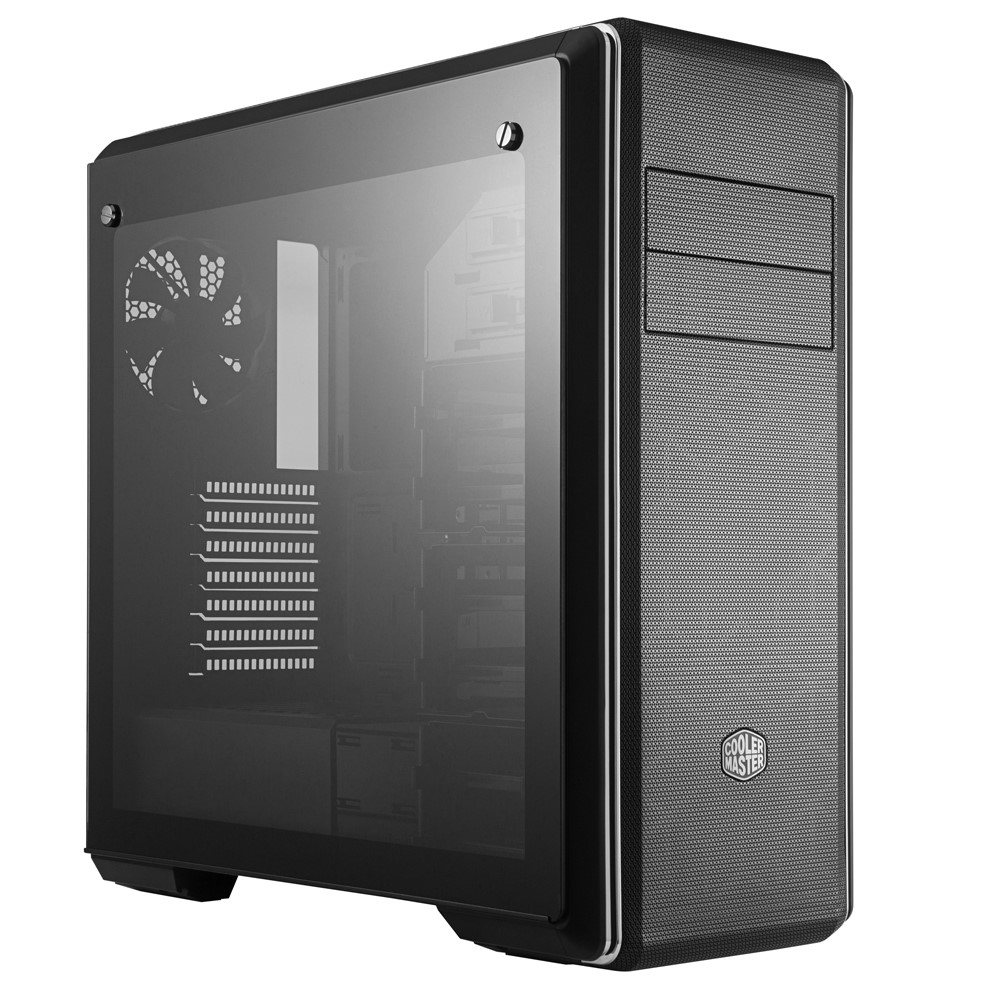

・強化ガラスサイドパネル仕様モデル「MasterBox CM694 TG」
の2種類の製品をラインナップ

型番：MCB-CM694-KN5N-S00, MCB-CM694-KG5N-S00

JAN：4719512087305, 4719512087299

メーカー製品ページ

MasterBox CM694 / MasterBox CM694 TG




CoolerMasterが誇るベストセラー「CM690シリーズ」が、ついにアップデートを果たします。
根強いニーズのある5.25インチODDベイに加え、最大で3.5インチHDD x6台 + 2.5インチSSD x8台を搭載できる、圧倒的なストレージ収納力。グラフィックスカードの重量を支える「グラフィックスカードスタビライザー」。USB 3.1 (Gen 2) Type-Cに対応したI/Oポート。360mm水冷ラジエータを搭載できる優れた冷却拡張性。数々の進化を果たしながらも、体積は従来比約10%のサイズダウンを実現しました。

※サイドパネルがスチール仕様の「MasterBox CM694」と、強化ガラス仕様の「MasterBox CM694 TG」、それぞれのモデルでの展開となります。

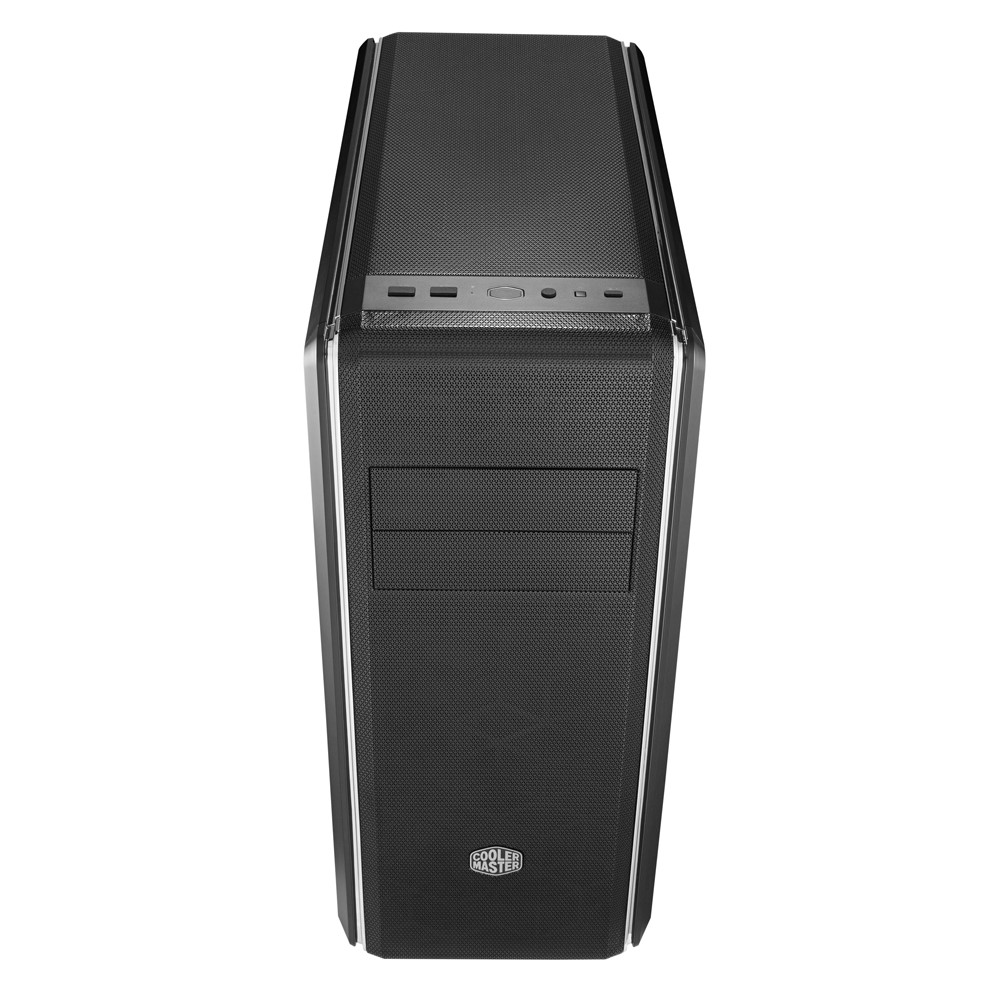

カーブ状メッシュパネル

CM690シリーズの象徴的な、フロントからトップを覆うメッシュパネルは、ブランドロゴをイメージした新たな菱形パターンで構成されています。
細かなメッシュにより、最上位の通気性を確保すると同時に、ホコリをフィルタリングします。

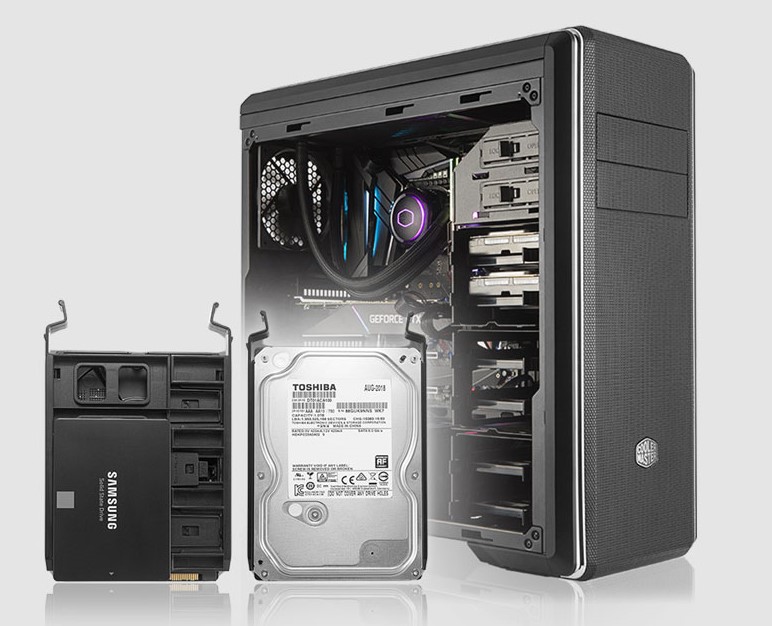

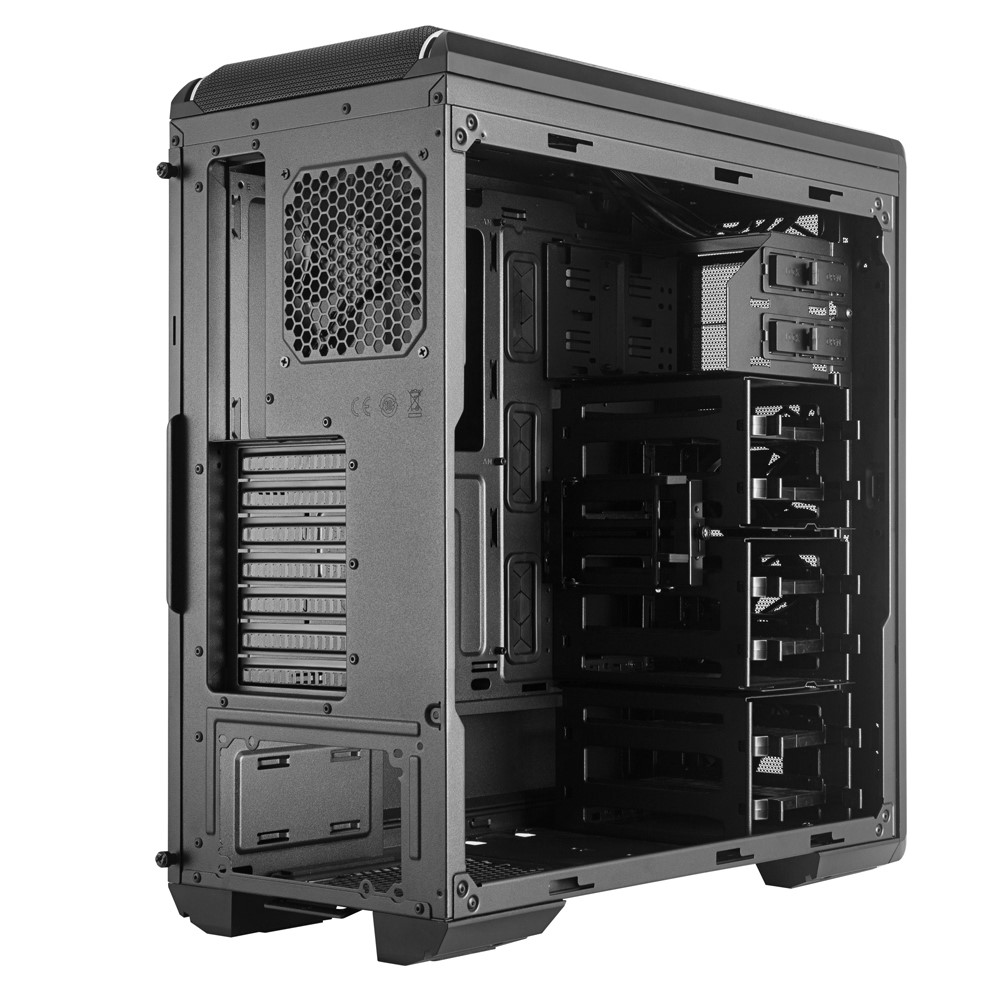

モジュラー型ドライブケージ

1段にSSDとHDDを同時に搭載することができるトレイを2段備えた、新たなモジュラー型ドライブケージによって、シリーズの特長であったストレージ拡張性を更にアップデートしています。
標準搭載された3個のドライブケージは、大型グラフィックスカードや水冷ラジエータの設置など、システム構成に合わせて取外しや移動を行うことができます。

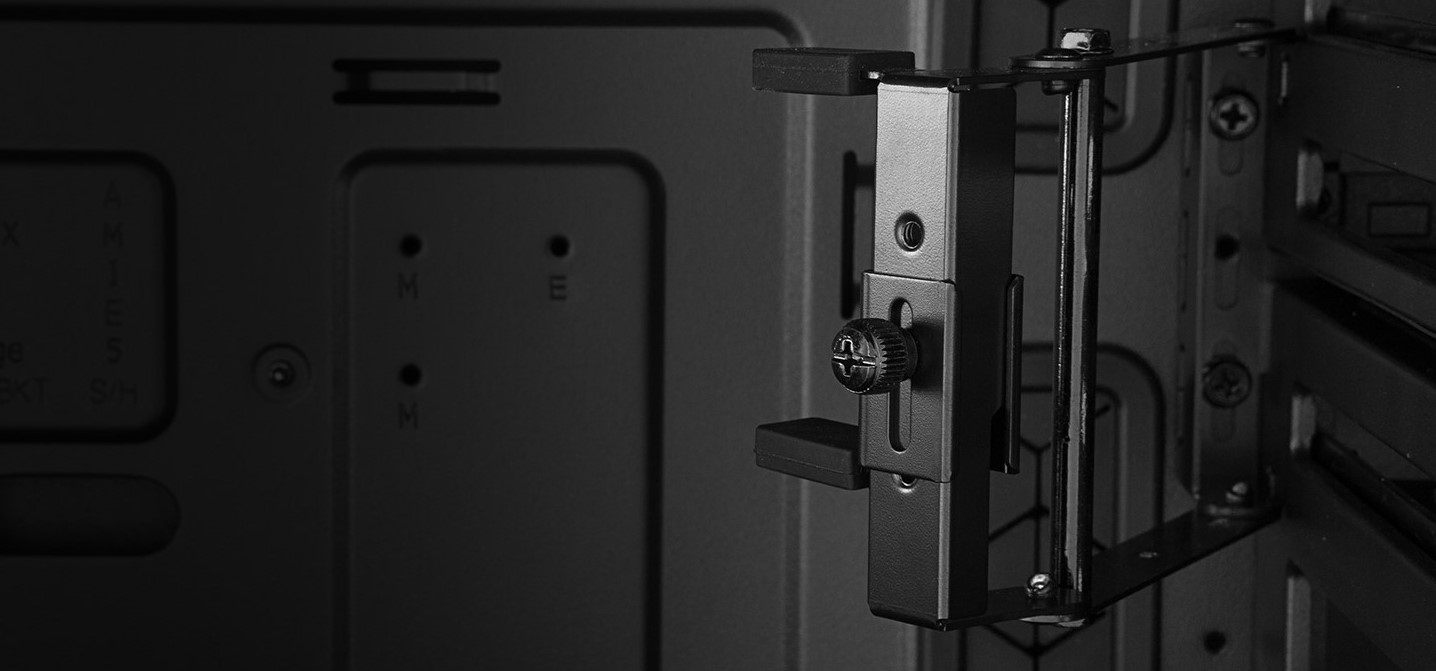

グラフィックスカードスタビライザー

大型グラフィックスカードの重量を支えるアーム機構により、マザーボードの歪みによるダメージを防ぎます。
パーツを組込んだPCを移送する際にも、より安全に運ぶことができます。

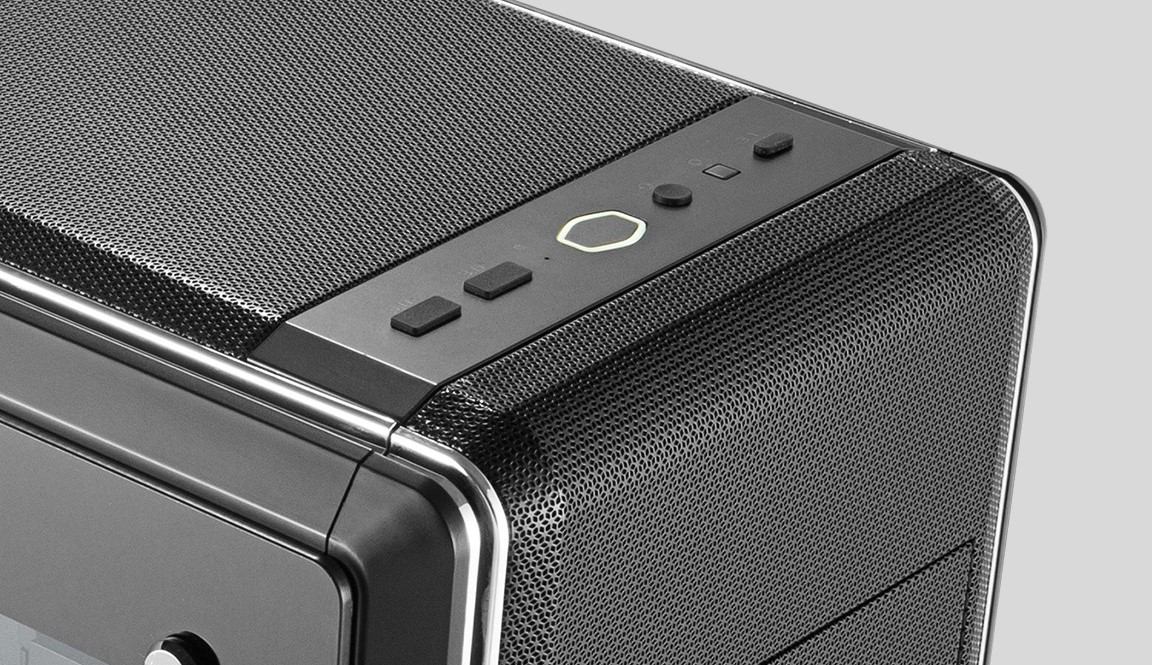

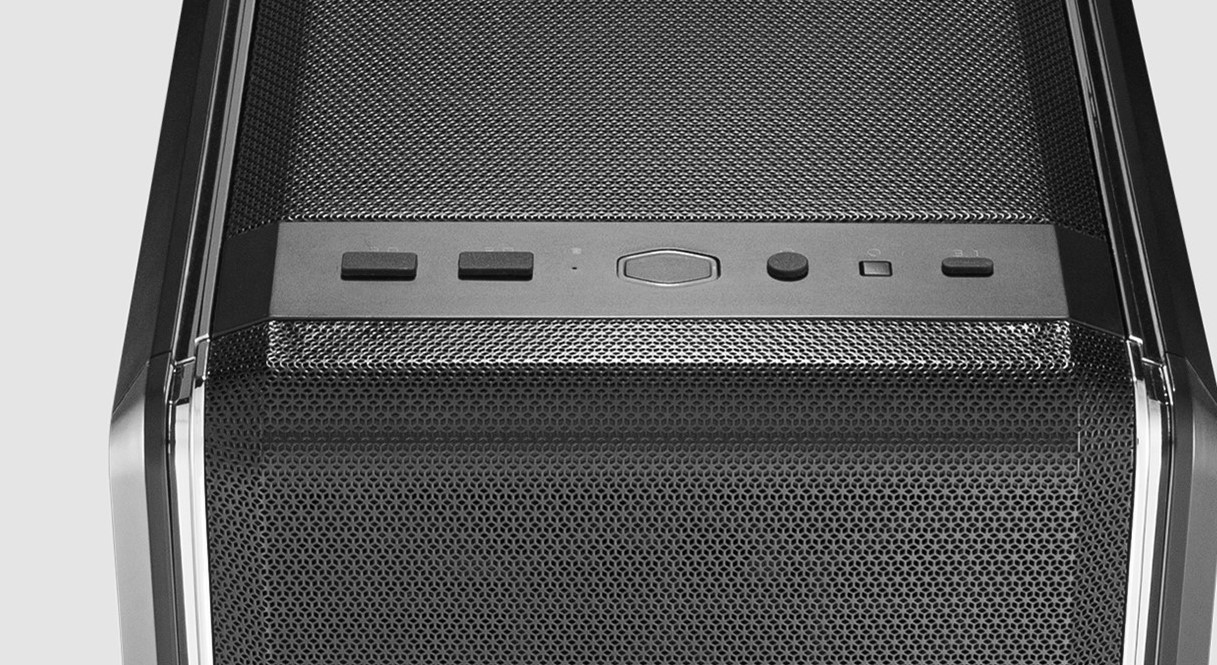

充実したI/Oポート

ゴム製の防塵キャップが付いたI/Oパネルには、
USB 3.0 x2
USB 3.1 (Gen 2) Type-C x1
4極ヘッドセットジャック
を搭載しています。








冷却拡張性

水冷ラジエータトップ:
120 / 140 / 240 / 280 / 360mm
(冷却ファンはブラケット上部への取付になる場合があります)

フロント:
120 / 140 / 240mm
(ドライブケージ2個を取外す必要があります)
280 / 360mm
(ドライブケージ2個とODDケージを取外す必要があります)

リア: 120mm





冷却ファントップ:
120mm x 3 / 140mm x 2

フロント:
120mm x 3 / 140mm x 2 (ODD非搭載時)
120mm x 2 / 140mm x 2(ODD搭載時)

リア: 120mm x 1

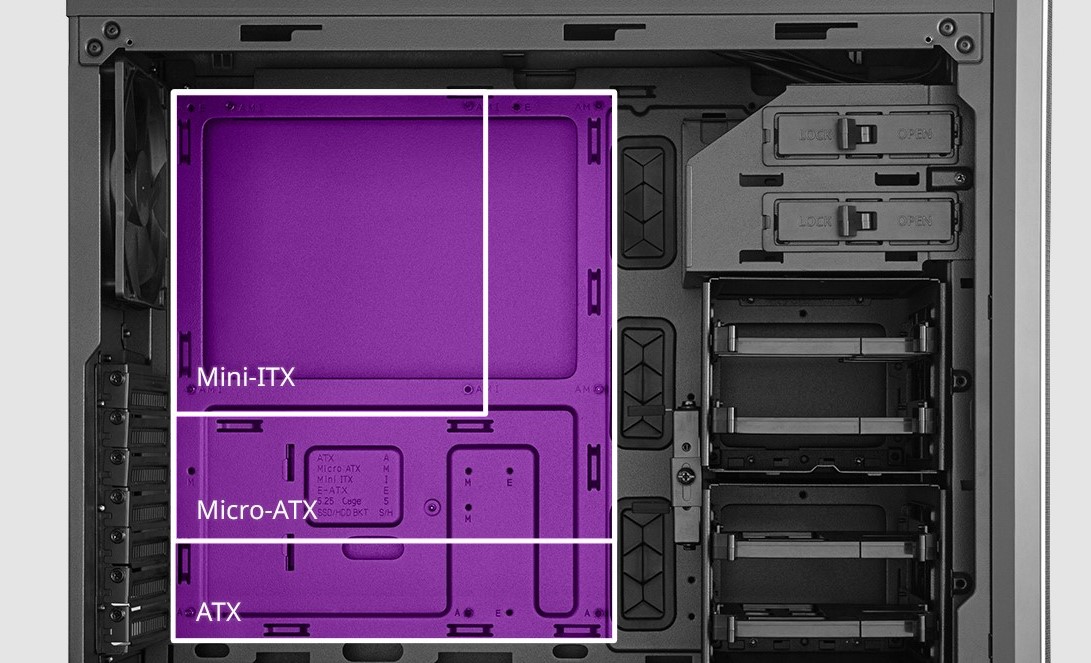

対応マザーボード

Mini-ITX
Micro-ATX
ATX
E-ATX *

*E-ATX は最大 12" x 10.7"までに対応。一部ケーブルマネジメント機構が使用できなくなります。

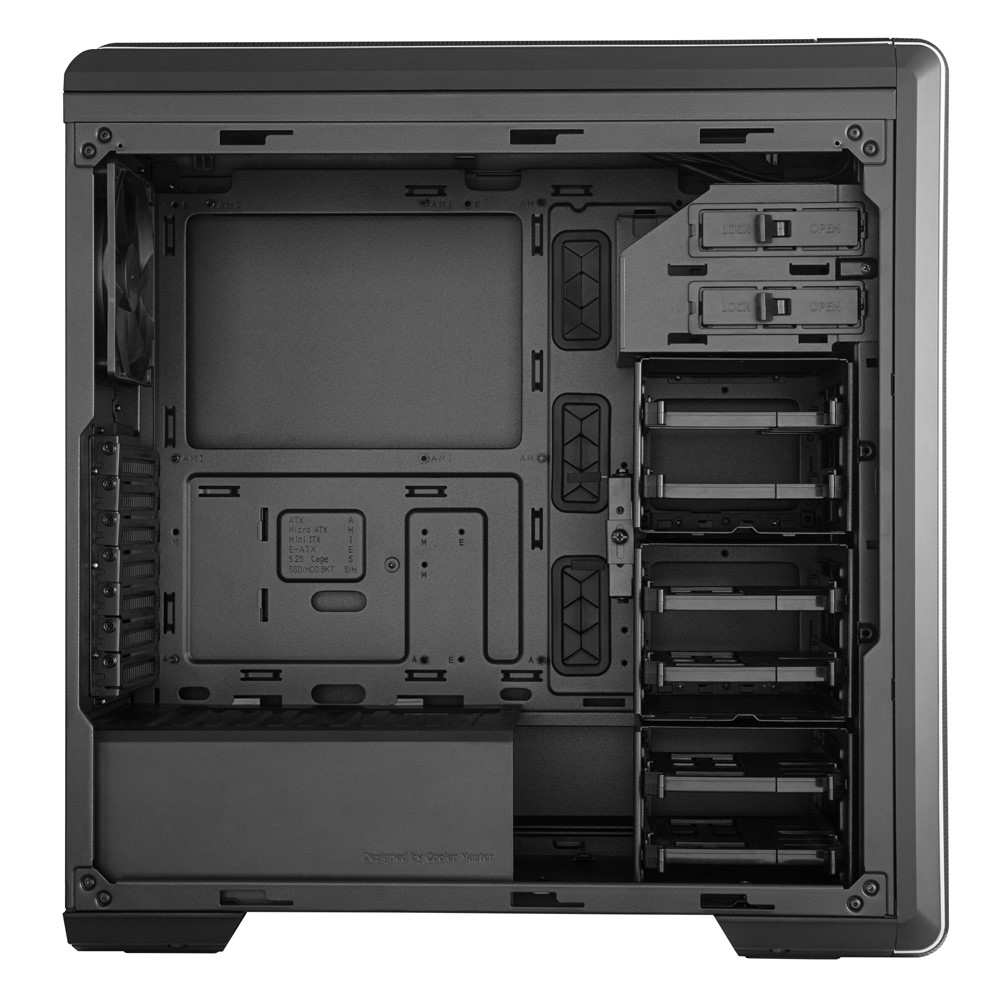

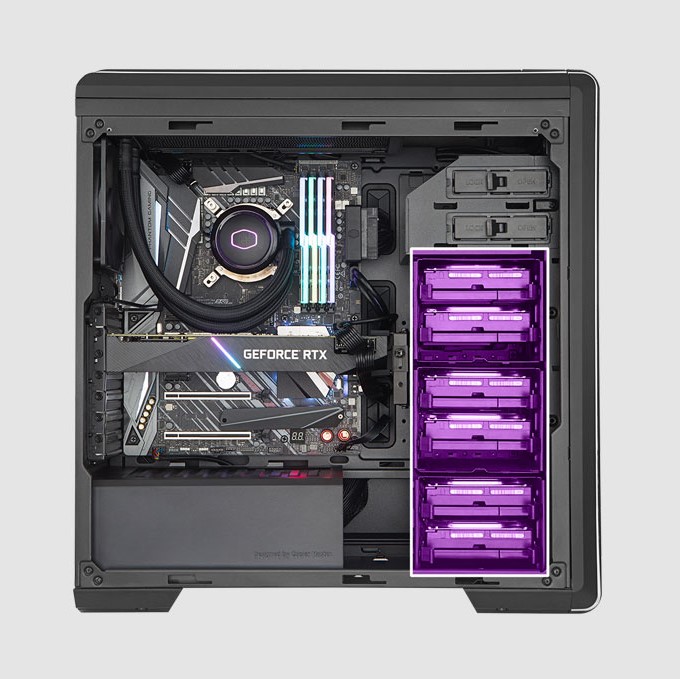

圧倒的ストレージ収納力

1段のトレイの上下の面に、3.5インチHDDと2.5インチSSDを同時に収納できる2段型ドライブケージx3個に加え、マザーボードトレイ背面に2個のSSDブラケットを搭載しています。
合計でHDD x6台とSSD x8台を同時に搭載できる、圧倒的なストレージ収納力を誇ります。



製品名/型番 MasterBoX CM694(スチールサイドパネル仕様) / MCB-CM694-KN5N-S00
MasterBoX CM694 TG(強化ガラスサイドパネル仕様) / MCB-CM694-KG5N-S00
サイズ ミドルタワー
製品寸法(LxWxH) スチール仕様：493mm x 220mm x 506mm (突起部を含む）,482mm x 220mm x 477mm (突起部を除く)
強化ガラス仕様 : 493mm x 224mm x 506mm (突起部を含む), 482mm x 224mm x 477mm (突起部を除く)
カラー ブラック
主材料 スチール、プラスチック、強化ガラス(TGのみ)、メッシュ
対応マザーボード Mini ITX, Micro ATX, ATX, E-ATX
※E-ATX は最大 12" x 10.7"までに対応。一部ケーブルマネジメント機構が使用できなくなります。
拡張スロット 7
5.25" ドライブベイ 2
2.5" / 3.5" ドライブベイ (combo) 6 (ドライブケージ x3)
2.5" ドライブベイ 8 (専用ブラケット x2 + combo x6)
I/O ポート USB 3.0 Type A x2, USB 3.1 Type-C x1, 3.5mmヘッドセットジャック(オーディオ+マイク)
付属ケースファン - フロント 120mm fan x 2 (1200 RPM ± 200 RPM, 3 pin コネクタ)
付属ケースファン - リア 120mm fan x 1 (1200 RPM ± 200 RPM, 3 pin コネクタ)
対応ケースファン - フロント 120mm x 3 / 140mm x 2 (ODDなし), 120mm x 2 / 140mm x 2 (ODDあり)
対応ケースファン - トップ 120 mm x 3, 140mm x 2
対応ケースファン - リア 120mm x 1
対応水冷ラジエータ - フロント 120mm*, 140mm*, 240mm*, 280mm**, 360mm** (*ドライブケージ2個を取外した場合) (**ドライブケージ2個とODDケージを取外した場合)
対応水冷ラジエータ - トップ 120mm, 140mm, 240mm, 280mm, 360mm, (冷却ファンはブラケット上部への取付になる場合があります)
対応水冷ラジエータ - リア 120mm
クリアランス - CPUクーラー 171mm
クリアランス - グラフィックスカード 410mm （スタビライザーなし）, 350mm (スタビライザーあり), 280mm (スタビライザー + ドライブケージありの場合)
クリアランス - 電源ユニット 276mm(ドライブケージがリアポジションの場合160mmまで)
電源ユニット ボトムマウント、標準ATX規格対応
ダストフィルター トップ, フロント, ボトム
配線スペース 27~29mm
EAN Code 4719512087305 (スチール), 4719512087299 (TG)
UPC Code 884102059759 (スチール), 884102059742 (TG)
MasterBox CM694 / MasterBox CM694 TG





■エルミタージュ秋葉原

エルミタ的速攻撮って出しレビュー Vol.749
これで全てが分かる。Cooler Master「MasterBox CM694」徹底解説

http://www.gdm.or.jp/review/2019/0629/308125






※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
