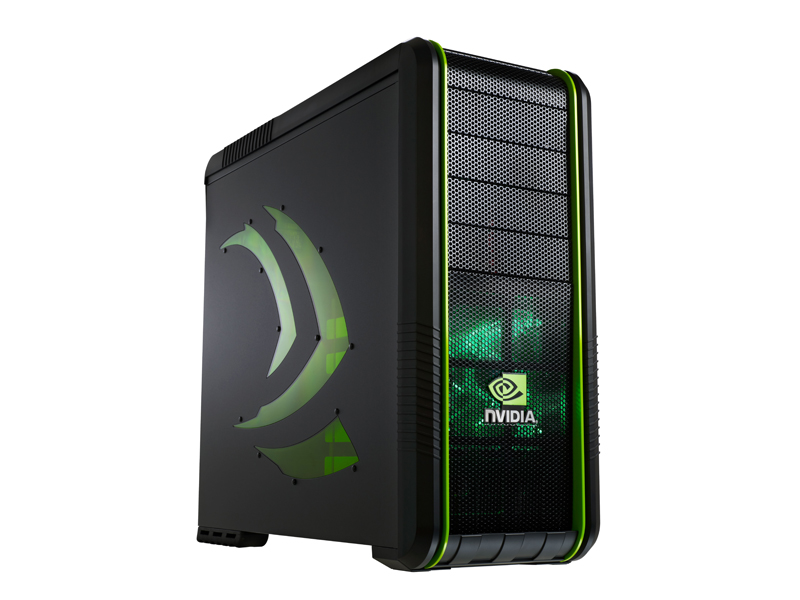

CM 690 II Plus NVIDIA edition rev2

CM 690 II Plus NVIDIA edition rev2

フロントメッシュデザインの定番ミドルタワー
NVIDIAカラーの名作ケースがUSB3対応でリニューアル!

  • CM 690?PlusのNVIDIAカラーバージョン
    トップパネル部をUSB3.0ポートに変更したリニューアル版
  • CPU周りのメンテナンスと放熱を考慮して
    マザー固定部のCPU周辺にオープン構造を採用
  • 取り外し可能・工具不要のHDDベイを採用
  • トップ/フロントベゼルはフィルタ内蔵
  • 7本の拡張スロットに加え
    マザーボードに接続しないアイテムを1スロット分搭載可能
  • トップ/ボトム部に追加ファンを搭載可能
  • 水冷ユニットの搭載を想定し、背面ホールを装備
  • 大型のラバースタンドで防振・静音に考慮
  • マザーボード背面に配線スペースを採用
  • 190mmサイズの大型電源も搭載可能
  • 2.5/1.8インチドライブ用アダプタ付属
型番

NV-692P-KWN5-JP

カラー

ブラック+グリーン
(NVIDIAオリジナルカラー)

ケースサイズ

214.5 x 496 x 528.8mm

重量

約9.56kg

素材

ボディ:スチール
ベゼル部分:プラスチック

対応マザーボード

ATX、microATX

5.25インチベイ

4(内1つは3.5インチオープンベイとして使用可能)

3.5インチベイ

オープン:0(5.25インチベイに付属のアダプターを取り付けた場合は1)
シャドー:6(内1つは付属のアダプターにより2.5インチベイx1または1.8インチベイx1として使用可能)

I/Oパネル

2x USB3.0
2x USB 2.0/1.1
1x ヘッドホン
1x マイク

ケースFAN

前部:1x 140mmファン(1,200rpm、19dBA、グリーンLED)
後部:1x 120mmファン(1,200rpm、17dBA)
上部:1x 120mmファン(1,200rpm、17dBA)
(2x 140mmファン または2x 120mmファンに換装可能)
底部:2x 120mmファン(オプション)
右側面:1x 80mmファン(15mm厚)(オプション)
3.5インチシャドーベイ:1x 120mmファン(オプション)

拡張スロット

7+1(+1は縦配置のスロット)

電源

オプション(EPS12V、ATX電源ユニットに対応)

JAN

4719512035221

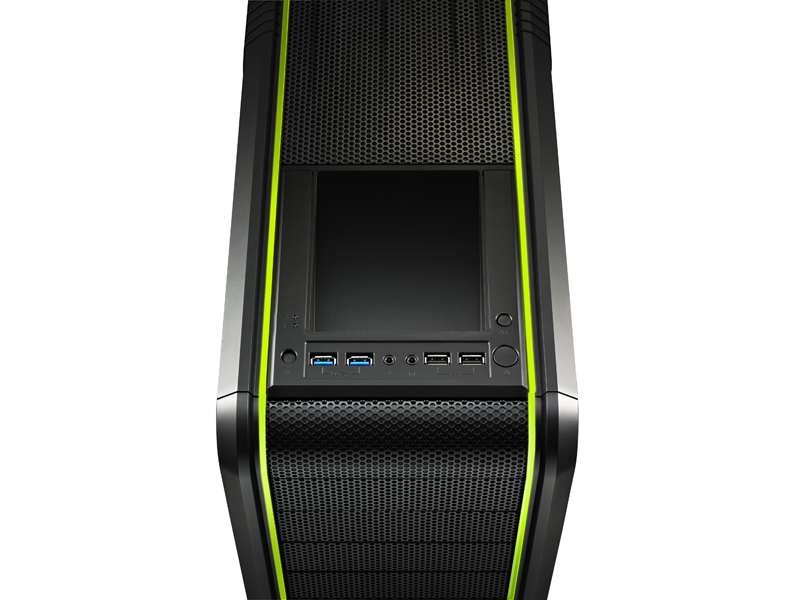

高速転送を行えるUSB 3.0ポートを本体上部に2ポート用意
本体の上部に備えるインターフェース パネルには、USB 3.0×2、USB 2.0×2、ヘッドホン×1、マイク×1を搭載しています。
USB 3.0は、USB 2.0の約10倍もの転送速度を実現した最新の高速規格です。
USB 3.0に対応する外付けHDDなどで高速なデータ転送を行えます。



ファン搭載の自由度が高くあらゆる環境に柔軟に強力に対応
通常の使用であれば、標準で搭載している3個のファンで十分強力なエアフローを実現できます。
しかし、自作PCでは人によってパーツ構成が異なるため、必要なファンの数やエアフローの状態もさまざまです。
CM 690 II Plus NVIDIA edition rev2では、ファンの取り付け場所を8か所用意しており、追加でファンを搭載していくことによって、あらゆるパーツ構成に柔軟に対応できます。
また、大型ファンは120mmファンだけでなく、さらに大型の140mmファンを最高3個搭載できるため、強力なエアフローと静音性を比較的簡単に実現可能です。



マザーボードの裏側に空気を送るためのファン取り付け場所を用意
ケースの右側面に、80mm(15mm 厚)のファンを取り付けることができることも、CM 690 II Plus NVIDIA edition rev2の大きな特徴です。
ファンの取り付け場所は、ちょうどCPUの裏側に位置しており、マザーボードの裏面の、とくに発熱が多いCPUと電源回路周辺に外気を送り込むことができます。
マザーボードは、それ自体がヒートシンクのような役割を持っており、搭載チップの放熱を基板全体で行っています。
そのため、マザーボードの裏側に外気を送り込むことで、電源回路などの温度を効果的に下げることができます。



前面と上面は優れたエアフローを実現するメッシュ仕様
空気を取り入れるケースの前面と、ケース内の熱気が集中するケースの上面をメッシュ仕様にすることで、ケース内の空気の停滞を最小限に抑えています。
これにより、搭載ファンの数が少ない場合でも、優れたエアフロー性能を実現します。



不要な場合に取り外してエアフローを向上できるリムーバブルドライブベイ
ケース内に6つ搭載する3.5 インチシャドーベイの内、4つは取り外すことができるリムーバブルドライブベイとなっています。
たとえば、HDDの搭載数が少ない場合には、リムーバブル ドライブベイを取り外し、エアフローを向上することができます。
また、リムーバブルドライブベイを取り外した状態では、ケースの底部に 120mmx240mmまでの水冷用ラジエーターを搭載可能です。



グリーンLEDのオン/オフが可能な140mm大型ファンを前部に標準搭載
ケースの前部に標準で搭載している140mmの静音ファンは、LEDによって鮮やかにグリーンに光ります。
ケース内から光がさり気なく漏れるように設計していますが、この光が邪魔な場合にはオフにすることが可能です。
好みに合わせてオン/オフを切り換えることができます。



ケーブルを裏側に通すことができるケーブルマネジメントシステム
ケース内において、各種ケーブルの存在 もエアフローを妨げる原因となります。
そこで、CM 690 II Plus NVIDIA edition rev2では、マザーボードの取り付けトレイとケースの側面との間に、ケーブルを通すための空間を設けました。
各種ケーブルをその空間に通すことで、ケース内に露出するケーブルを少なくし、よりスムーズなエアフローを実現します。



CPUクーラーのメンテナンスを行えるメンテナンスホールを搭載
CPUクーラー用のメンテナンスホールは、マザーボードをケースに取り付けた後からでも、CPUクーラーの付け外しや取り付けの調整を行えるようにするためのものです。
マザーボードの取り付け トレイにメンテナンス用の穴を設けてあり、マザーボードの裏側に対してケースの右側面からアクセスできるようになっています。



ハイエンドビデオカードも難なく取り付けられる約304mmの取り付けスペース
長さが長いハイエンドビ デオカードも取り付けられるように、ケースの背面から3.5インチシャドーベイまでの幅を、ミドルタワーケースとしてはかなり長い、約304mmに設定しました。
複数枚のハイエンドビデオカードであっても、問題なく搭載可能です。
また、3.5インチシャドーベイを取り外した場合には、さらに長いカードにも 対応できる、約528mmのスペースを確保できます。



ケース内のエアフローを妨げない底面電源ユニット仕様
ケース内の空気の流れをよりスムーズにするために、電源ユニットをケースの底面に取り付ける、底面電源ユニット仕様を採用しました。
空気を効率良く上部および後部から排出できるだけでなく、もっとも熱が集まってしまうCPU周りのエアフローを大幅に改善します。



電源ユニットをホコリから守るエアフィルターを底部に標準搭載
電源ユニットの取り付け部分と、底部にあるファン取り付けスペースにはエアフィルターを標準で搭載しました。
電源ユニット内に直接ホコリが入ることがなく、簡単なメンテナンスだけで長期間の使用でも安心して使い続けることができます。
また、ケース内へのホコリの侵入を防ぐこともできます。



水冷用ホースを通せる水冷ホースホールを背面に用意
ケースの背面には、水冷用のホースを通すことができる水冷ホースホールを搭載しています。
大型のラジエーターをケース外に設置したい場合などに、ケース内にキレイにスムーズにホースを入れることができます。



2.5インチおよび1.8インチストレージに対応するアダプターを付属
SSDが普及してきた現在におい て、2.5インチや1.8インチストレージへの対応がケースにも求められるようになってきました。
SSDなどは、市販の変換アダプターを使用すれば、 5.25インチベイや3.5インチベイに取り付けることができます。
しかし、CM 690 II Plus NVIDIA edition rev2では、3.5インチベイ用の変換アダプターを標準で1つ付属することで、別途変換アダプターを購入しなくてもSSDなどを取り付けることができるようになっています。



パーツなどの取り付けが簡単なドライバーレス設計
ドライバーを使うことなくパーツ類の付け外しを行える、ドライバーレス設計を採用しています。
頻繁にパーツの交換などを行う場合に大変便利です。
各手回しネジは、出荷時には固めに締めてありますので、指だけで回せない場合には初回のみドライバーでゆるめてお使いください。



電源の振動を抑える大型のゴム脚を底部に搭載
電源ユニット搭載スペースの下には、電源ユニットおよびケースの振動を抑える大型のゴム脚を取り付けてあります。
ハイパワーな電源ユニットを使用する場合や、強力なファンを取り付ける場合などでも、ケースの振動を効果的に抑えます。

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
