MPG Z690 FORCE WIFI

MPG Z690 FORCE WIFI

Intel Z690チップセット搭載マザーボード DDR5モデル
ヒートシンクにシルバーのカラーリング 18+1+1 75A SPSの強力な電源回路搭載

・Intel Z690チップセット搭載
・PCIe 5.0対応
・DDR5-6666+(OC)MHz
・18+1+1 75A SPSの強力な電源回路を搭載
・最大5基のM.2搭載可能
・M.2 Shield Frozr
・USB 3.2 Gen2x2 Type-Cポート搭載
・Intel 2.5G LAN + Wi-Fi 6E対応
・よりクリアーな音を楽しめる「AUDIO BOOST 5」
・TPM 2.0に対応
・ヒートシンクにシルバーのカラーリング



※本製品はWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2021年11月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。




「​MPG Z690 FORCE WIFI」は、Intel® Z690チップセットを搭載したマザーボードです。シルバーのカラーリングが特徴的なヒートシンクに、
18+1+1 75A SPSの強力な電源回路を搭載し、最新の第12世代Intel® Core™ プロセッサーの性能を引き出します。
また、DDR5メモリーに対応。基盤にはSMTプロセスを採用することで、信号のロスを抑制し安定した動作を実現させました。
さらに、Intel 2.5G LAN + Wi-Fi 6Eを搭載し高速なネットワーク環境を構築することができます。
最大5基のM.2を搭載可能で、伝導率の高いサーマルパッドを両面に貼付したM.2 Shieldが強力に冷却します。
PCI-Express Gen5や、USB 3.2 Gen 2x2などの最新規格にも対応しています。

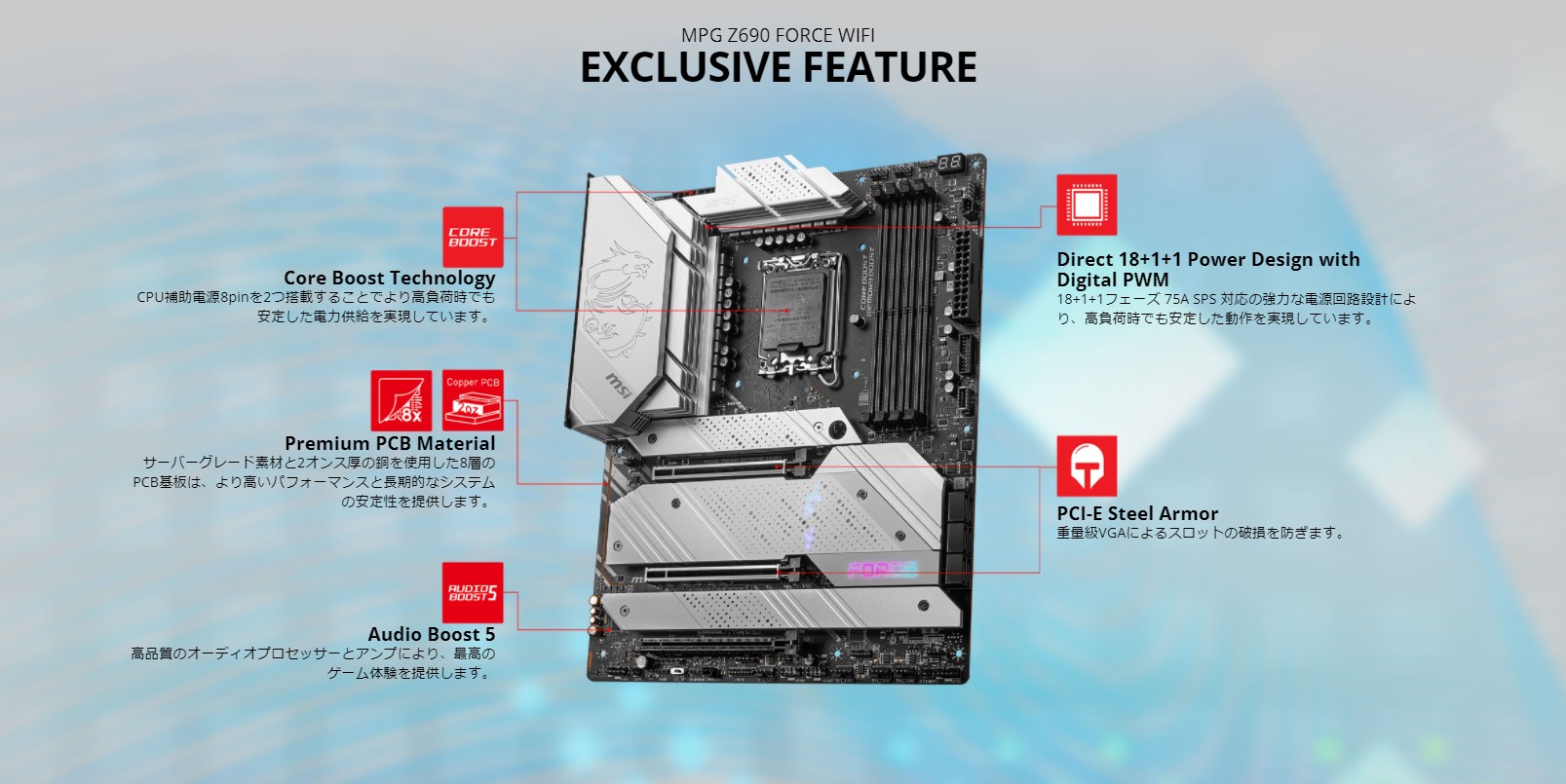

強力な電源回路

18+1+1 75A SPSの強力な電源回路を搭載。最新の第12世代Intel® Core™ プロセッサーの性能を発揮します。
2つのCPU補助電源8ピンコネクターや独自のCore Boostテクノロジーを組み合わせることで、高負荷なゲームやオーバークロックに対応します。






DDR5メモリー

最新のDDR5メモリーに対応します。
基盤にはSMT(Surface Mount Technology)プロセスを採用し、信号のロスを抑制し安定した動作を実現させました。
MSI独自のMemory Boostテクノロジーとの組み合わせによって、MSIのマザーボードはノイズの少ない高周波のDDR5信号を提供します。






最大5基のM.2搭載可能

オンボードに最大5基のM.2を搭載可能です。






 Lightning Gen 4

MSI Lightning Gen 4 M.2を4基搭載可能です。前世代と比較して2倍となる64GB/sの一方向性転送帯域幅を備えています。
また、Intel Optaneテクノロジーに対応しています。

Intel Optaneテクノロジーの詳細はこちら>






EZ M.2 Clip

ネジなどの工具不要でM.2 SSDを取り付けることが可能なEZ M.2 Clipが備え付けられています。

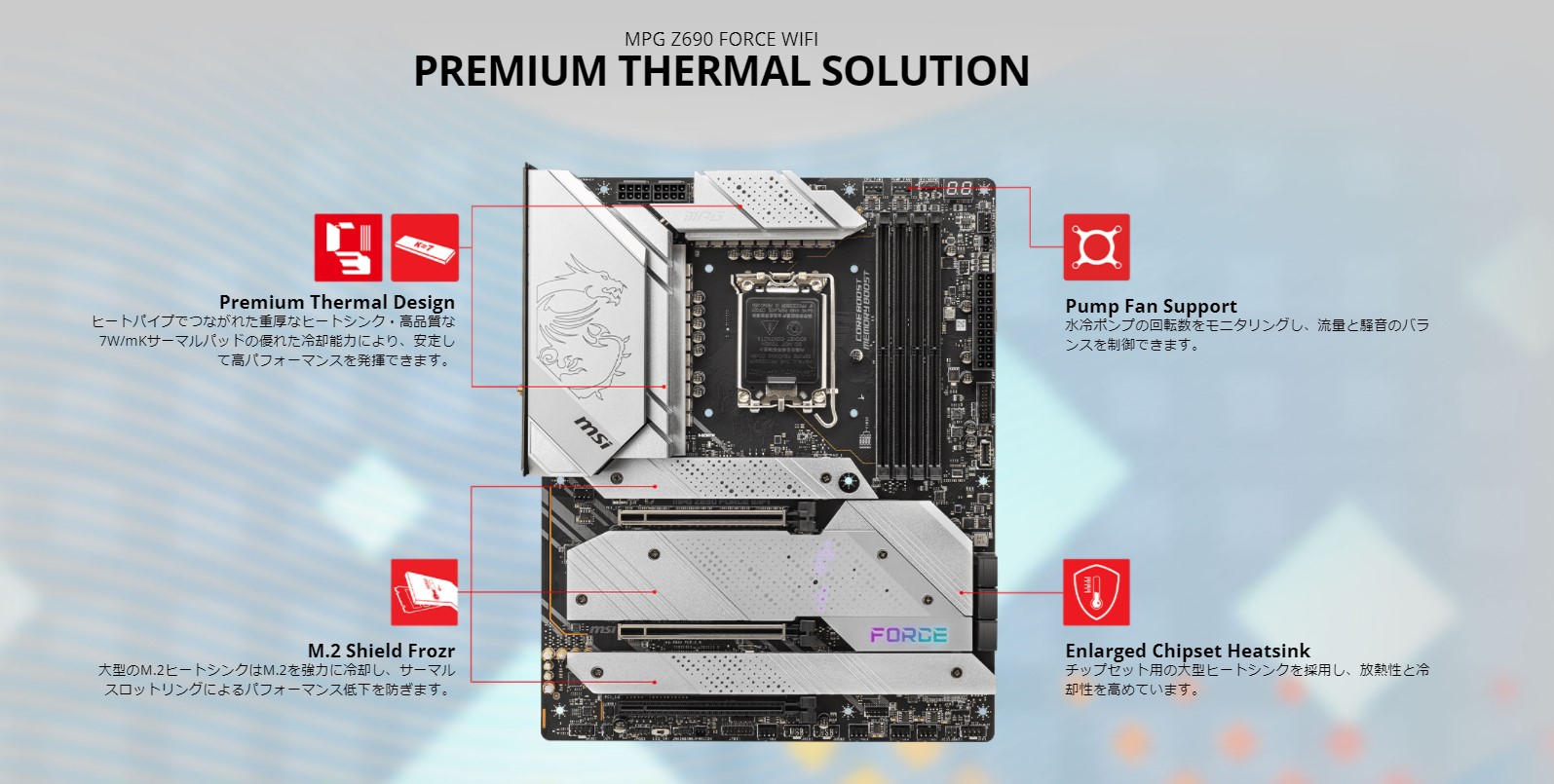

冷却性能

シルバーのカラーリングが特徴的なヒートシンク、伝導率の高いサーマルパッドを両面に貼付したM.2 Shield、高品質な7W/mkサーマルパッド、
VRMとヒートシンク間のヒートパイプなどが、システムを強力に冷却します。

さらに、MSI AI ENGINEを搭載することにより、CPUとGPU温度からシステムファンの回転数を自動的に調整する「FROZR AI COOLING」、
最大で4つの温度目標を設定し、ファンの回転数を制御する「Total Fan Control」など、冷却性とともに静音性を高める機能も備えられています。






システムを支える設計

・PCB基盤
2オンスの厚さの銅を使用したIT-170サーバーグレードの8層PCB基盤によって、高負荷時のマザーボード温度の上昇を抑制し、安定動作を可能にしました。

・Steel Armor
PCIeスロットは金属で強化され、強力なはんだ付けが施されており、重量級のグラフィックカードをしっかりと支えます。
また、ノイズも抑えられています。






組み立てやシステムの構築が容易

I/Oカバーは組込済みで、組み立て作業をより簡単にかつ安全に行うことができます。
また、部品の損傷を防ぐ加工や、トラブルを知らせるLEDなどがユーザーをサポートします。
さらに、付属のUSBドライブにより各種インストールが可能です。






Intel 2.5G LAN + Wi-Fi 6E

2.5G LANとWi-Fi 6Eを搭載し、高速なネットワーク環境を構築することができます。
また、「MSI LAN MANAGER」を使用し、アプリを自動で分類し優先順位をつけることで、帯域幅をアプリごとにカスタマイズすることが可能です。

※本製品はWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2021年11月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。






PCI-Express Gen5

最大128GB/sの通信速度を発揮する最新規格「PCI-Express Gen5」に対応するスロットを搭載しています。
また、SMT(Surface Mount Technology)プロセスを使用したPCI-Eスロットを採用しており、電気的干渉やノイズを低減することで、PCIe 5.0信号の広帯域化と転送速度の向上を実現しています。






MYSTIC LIGHT

専用ユーティリティ「MSI MYSTIC LIGHT」を使用し、ワンクリックでさまざまなライティングを制御可能です。1680万色のカラーバリエーションに対応しており、
MYSTIC LIGHT SYNCではRGB, RAINBOW(ARGB), Corsair LED strips and Ambient devicesをサポートします。
また、新機能として、3つの異なる効果を組み合わせるMIXERを追加し、世界に一台だけのLEDライティングを楽しむことができます。






AUDIO BOOST 5

ALC4080オーディオプロセッサーにより、ノイズを減らし高音質の音を楽しむことができます。






ソフトウェア

全てのMSI Z690マザーボードはWindows 11のシステム要件であるTPM 2.0に対応しています。

また、MSIの専用ユーティリティ「MSI Center」上から、さまざまな設定をカスタマイズすることが可能です。
新機能「System Diagnosis」により、ワンクリックでストレージのバックアップや復元を行うことができます。








製品型番 MPG Z690 FORCE WIFI
CPU Supports 12th Gen Intel Core Processors, Pentium Gold and Celeron Processors
チップセット Intel Z690 Chipset
CPUソケット LGA1700
メモリー Dual Channel DDR5-6666+ (OC)
DIMMスロット 4
最大搭載容量 128GB
グラフィック インターフェース PCIe x16 slots × 3

PCI_E1 & PCI_E2 slots (From CPU)
Support PCIe 5.0
Support x16/ x0, x8/ x8

PCI_E3 slot (From Z690 Chipset)
Supports PCIe 3.0 x4
マルチGPU AMD CrossFire™ Technology
ディスプレイ インターフェース Support 4K@60Hz as specified in HDMI 2.1 × 1
DisplayPort 1.4 - Requires Processor Graphics × 1
ストレージ M.2 Gen4 x4 64Gbps slot × 4 、M.2 Gen3 x4 32Gbps slot × 1、
supports Intel Optane Technology
SATA 6Gbps × 6
RAID対応 0/1/5/10
LAN規格 Intel I225-V 2.5G LAN × 1
WiFi / bluetooth Intel Wi-Fi 6E module
Bluetooth 5.2
USB USB 3.2 Gen 2x2 20Gbps (1 Type-C) × 1、
USB 3.2 Gen 2 10Gbps (5 Type-A + 1 Type-C) × 6、
USB 3.2 Gen 1 5Gbps (2 Type-A) × 2、
USB 2.0 × 8
オーディオ 8-Channel (7.1) HD Audio with Audio Boost 5
LED Mystic Light:RGB × 1 、ARGB × 2、CORSAIR × 1
フォームファクター ATX
OS Windows® 11 64-bit
Windows® 10 64-bit
重量 2.26Kg(パッケージ込)
寸法 342×268×70mm(パッケージ)

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
