MPG Z690 EDGE WIFI DDR4

MPG Z690 EDGE WIFI DDR4

Intel Z690チップセット搭載ゲーミングマザーボード DDR4モデル
16+1+1 75A SPSの電源回路を搭載

・Intel Z690チップセット搭載
・PCIe 5.0対応
・16+1+1 75A SPS対応の強力な電源回路を搭載
・DDR4-5200+(OC)MHz
・M.2を強力に冷却するM.2 Shield Frozr
・M.2の取り付けが容易になるEZ M.2 Clip
・USB 3.2 Gen2x2 Type-Cポート搭載
・Intel 2.5G LAN + Wi-Fi 6対応
・よりクリアーな音を楽しめる「AUDIO BOOST 5」
・フォームファクター:ATX


「MPG Z690 EDGE WIFI DDR4」は、Intel® Z690チップセットを搭載した「MPG」シリーズのゲーミングマザーボードです。
最新のシステムを高いコストパフォーマンスで構築可能なDDR4モデルです。
16+1+1 75A SPSの強力な電源回路を搭載し、最新の第12世代Intel® Core™ プロセッサーの性能を引き出します。
また、最新規格PCI-Express Gen5やUSB 3.2 Gen2x2 Type-Cに対応。
さらに、Intel 2.5G LAN + Wi-Fi 6を搭載し高速なネットワーク環境を構築することができます。
ヒートパイプで繋がれた2つの大型ヒートシンクや、M.2を強力に冷却するM.2 Shieldを搭載し、冷却性能も高められています。

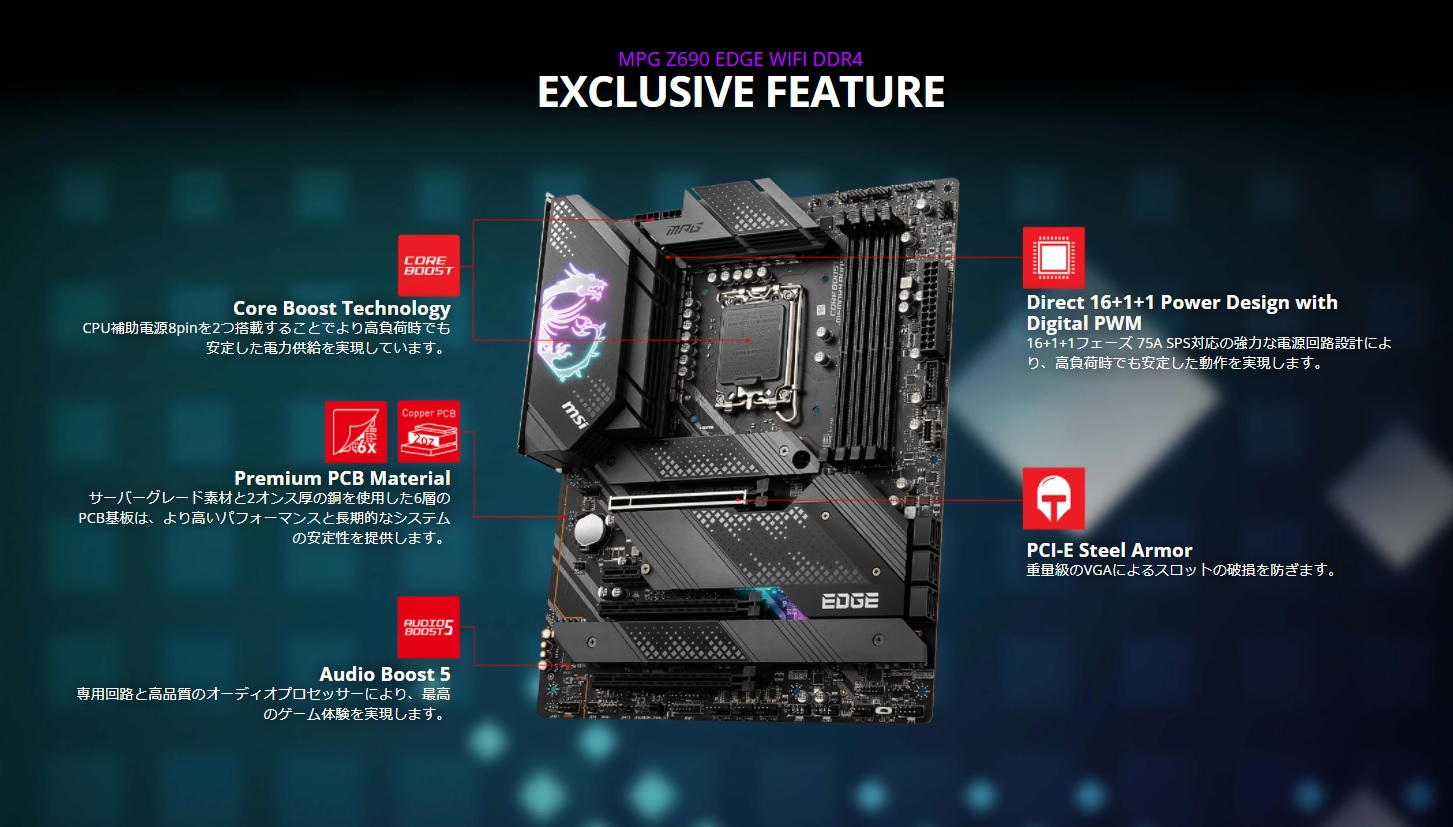

強力な電源回路

16+1+1フェーズ75A SPS対応の強力な電源回路を搭載。最新の第12世代Intel® Core™ プロセッサーの性能を発揮します。
2つのCPU補助電源8ピンコネクターや独自のCore Boostテクノロジーを組み合わせることで、高負荷なゲームやオーバークロックに対応します。

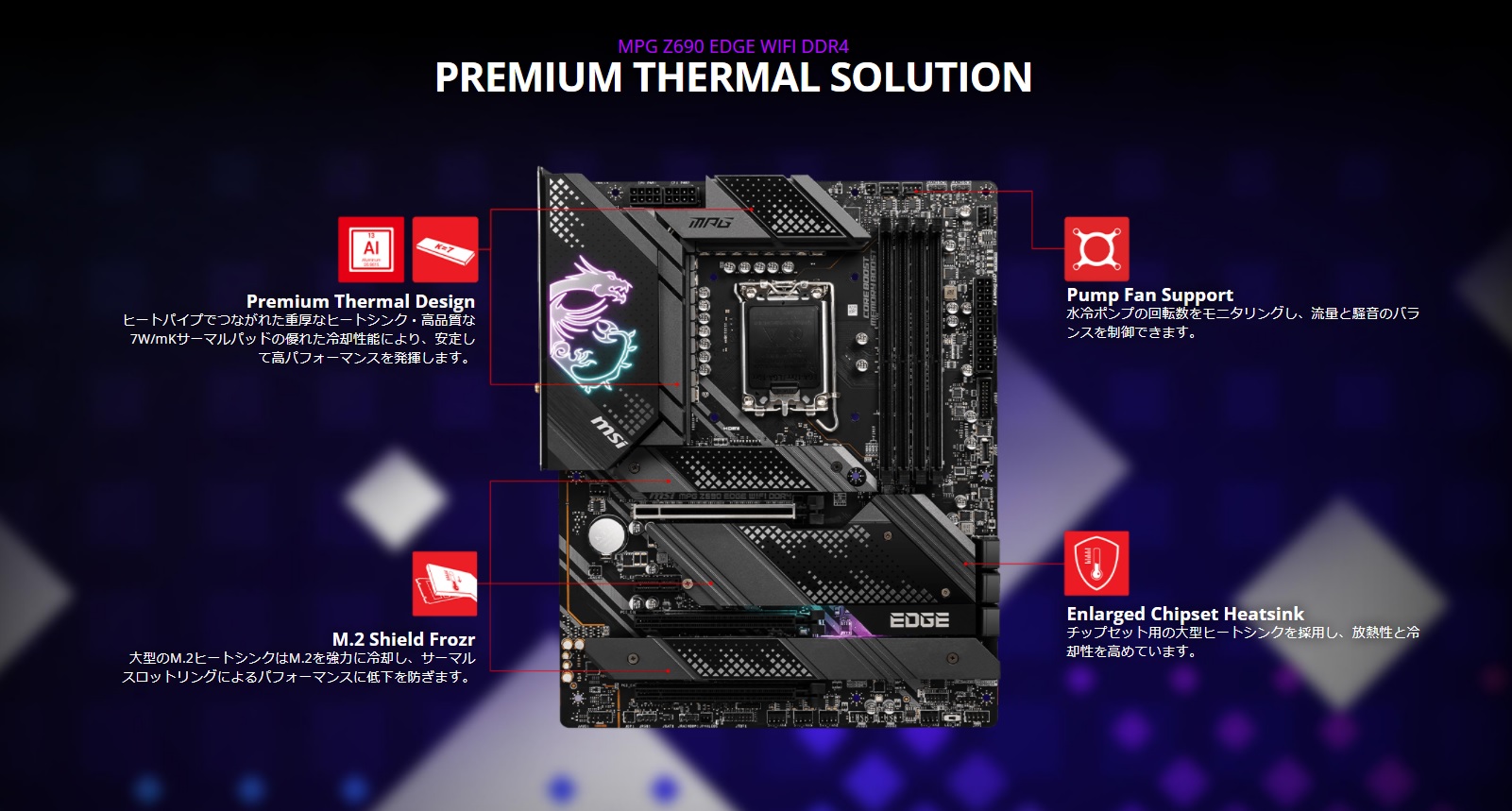

冷却機能

拡張・強化された大型ヒートシンクや、M.2を強力に冷却し熱によるサーマルスロットリングを抑制する「M.2 Shield」を搭載し、システムを強力に冷却します。
また、2つの大型VRMヒートシンクをヒートパイプでつなぐことで、放熱面積を増やし、マザーボードの冷却性能を向上させました。

さらに、MSI AI ENGINEを搭載することにより、CPUとGPU温度からシステムファンの回転数を自動的に調整する「FROZR AI COOLING」、
最大で4つの温度目標を設定し、ファンの回転数を制御する「Total Fan Control」など、冷却性とともに静音性を高める機能も備えられています。







システムを支える設計

・PCB基盤
2オンスの厚さの銅を使用し、IT-170サーバーグレードの6層PCB基盤によって、高負荷時のマザーボード温度の上昇を抑制し、安定動作を可能にしました。

・Steel Armor
PCIeスロットは金属で強化され、強力なはんだ付けが施されており、重量級のグラフィックカードをしっかりと支えます。
また、ノイズも抑えられています。

・Double ESD protection
取り付け穴周りの保護を2重に施すことで、静電気放電でマザーボードが損傷するのを防ぎます。





組み立てやシステムの構築が容易

I/Oカバーは組込済みで、組み立て作業をより簡単にかつ安全に行うことができます。
また、部品の損傷を防ぐ加工や、トラブルを知らせる「EZ DEBUG LED」などがユーザーをサポートします。
さらに、付属のUSBドライブにより各種インストールが可能です。






EZ M.2 Clip

ネジなどの工具不要でM.2 SSDを取り付けることが可能なEZ M.2 Clipが備え付けられています。

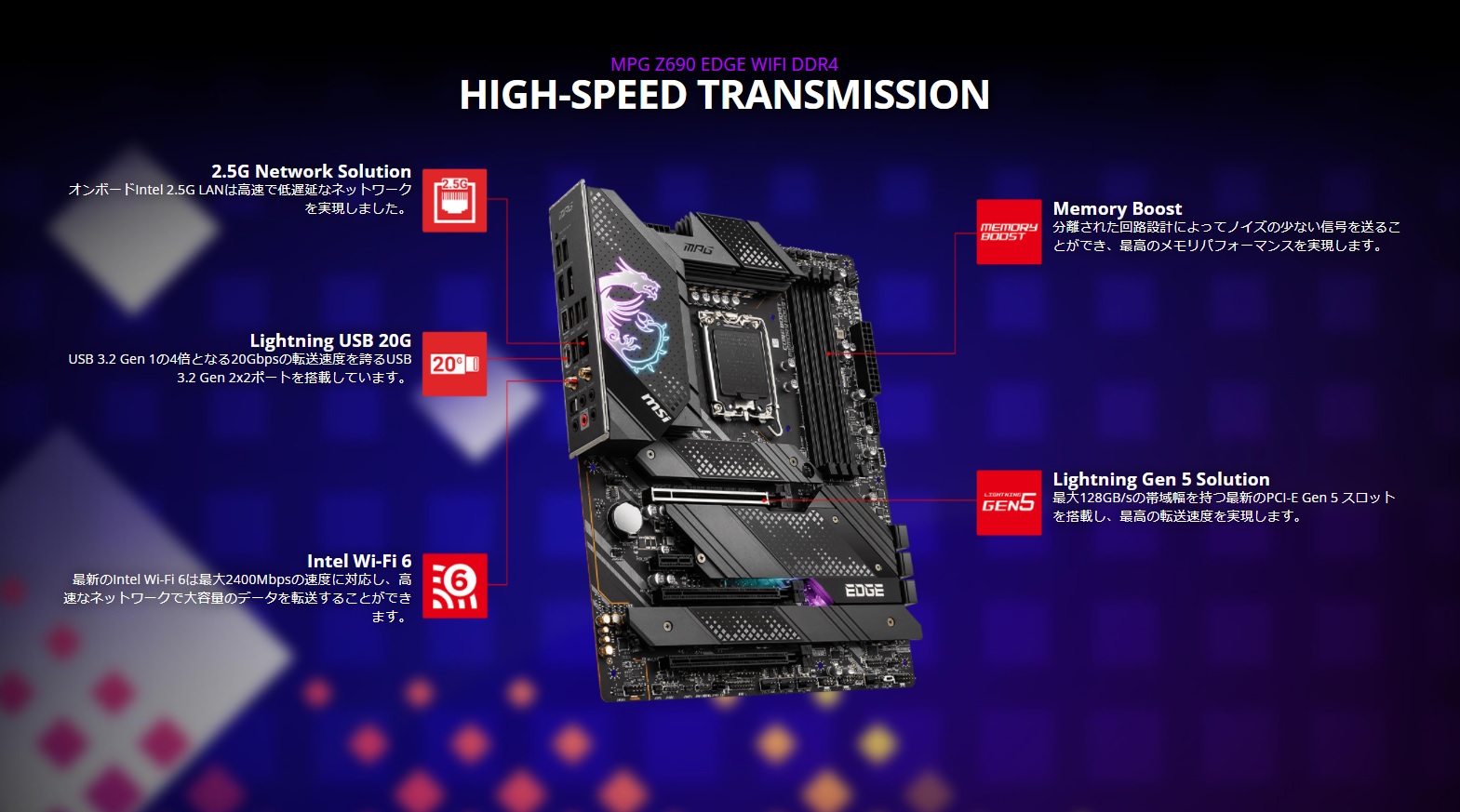

Intel 2.5G LAN + Wi-Fi 6

2.5G 有線LANとWi-Fi 6をサポートし、高速なネットワーク環境を構築することができます。
また、「MSI LAN MANAGER」を使用し、アプリを自動で分類し優先順位をつけることで、帯域幅をアプリごとにカスタマイズすることが可能です。






PCI-Express Gen5

最大128GB/sの通信速度を発揮する最新規格「PCI-Express Gen5」に対応するスロットを搭載しています。
また、SMT(Surface Mount Technology)を使用したPCIeスロットを採用しており、電気的干渉やノイズを低減することで、PCIe 5.0信号の広帯域化と転送速度の向上を実現しています。






ストレージ

MSI lightning Gen 4 M.2を4基搭載可能です。前世代と比較して2倍となる64GB/sの一方向性転送帯域幅を備えています。
また、Intel Optaneテクノロジーに対応しています。

Intel Optaneテクノロジーの詳細はこちら>






メモリー

BIOSに搭載されているXMP(Extreme Memory Profiles)により、メモリーの動作設定をすることができます。
MSIは、お客様のシステムが何があっても安定して動作することを保証するために、最も人気のあるメモリーブランドを用いて過酷な条件下で徹底的なメモリーテストを行っています。
当社のメモリーパートナーには、Corsair、Crucial、Kingston、G.Skillなどのブランドがあり、メモリーモジュール、構成を最適化し、さらにオーバークロックを改善します。






USB 3.2 GEN 2x2 Type-Cポート

USB3.2 Gen1の4倍となる20Gbpsの転送速度を誇るUSB 3.2 Gen2x2 Type-Cポートを搭載しています。






AUDIO BOOST 5

ALC4080オーディオプロセッサーにより、ノイズを減らし高音質の音を楽しむことができます。






ソフトウェア

全てのMSI Z690マザーボードはWindows 11のシステム要件であるTPM 2.0に対応しています。

また、MSIの専用ユーティリティ「MSI Center」上から、さまざまな設定をカスタマイズすることが可能です。
新機能「System Diagnosis」により、ワンクリックでストレージのバックアップや復元を行うことができます。


製品型番 MPG Z690 EDGE WIFI DDR4
CPU Supports 12th Gen Intel Core Processors, Pentium Gold and Celeron Processors
チップセット Intel Z690 Chipset
CPUソケット LGA 1700
メモリー Dual Channel DDR4-5200+ (OC)
DIMMスロット 4
最大搭載容量 128GB
拡張スロット PCIe x16 slots × 3

PCI_E1 slot (From CPU)
Supports PCIe 5.0 x16
PCI_E3 & PCI_E4 slots (From Z690 chipset)
Supports PCIe 3.0 x4

PCIe 3.0 x1 slot (From Z690 chipset) × 1
ディスプレイインターフェース HDMI 2.1 with HDR port × 1
supports a maximum resolution of 4K 60Hz* **

DisplayPort 1.4 port with HBR3 × 1
supports a maximum resolution of 4K 60Hz* **

*Available only on processors featuring integrated graphics
**Graphics specifications may vary depending on the CPU installed.
マルチGPU AMD CrossFire™ Technology
ストレージ M.2 Gen4 x4 64Gbps slots × 4
Support Intel Optane Technology

SATA 6Gb/s × 6 ports
RAID対応 0/1/5/10
LAN規格 Intel I225-V 2.5G LAN × 1
WiFi / bluetooth Intel Wi-Fi 6 module
Bluetooth 5.2
USB USB 3.2 Gen 2x2 20Gbps (Type-C) × 1
USB 3.2 Gen 2 10Gbps (5 Type-A + 1 Type-C) × 6
USB 3.2 Gen 1 5Gbps (Type-A) × 2
USB 2.0 × 6
オーディオ 8-Channel (7.1) HD Audio with Audio Boost 5
5+ Optical S/PDIF (Realtek® ALC4080 Codec)
LED 4-pin RGB LED connector × 1
3-pin RAINBOW LED connectors × 3
EZ LED Control switch × 1
EZ Debug LED × 4
フォームファクター ATX
OS Windows® 11 64-bit
Windows® 10 64-bit
重量 2.2Kg(パッケージ込)
寸法 342×268×70mm(パッケージ)

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
