MAG Z690 TOMAHAWK WIFI

MAG Z690 TOMAHAWK WIFI

Z690マザーボード DDR5モデル
16+1+1 70A SPSの強力な電源回路
シンプルな機能と黒色を基調とした無骨なデザイン

・Intel Z690チップセット搭載
・PCIe 5.0対応
・16+1+1 70A SPSの強力な電源回路を搭載
・DDR5-6400＋(OC)MHz
・最大4基のM.2搭載可能
・PCIe Gen4 M.2に3基対応
・M.2を強力に冷却するM.2 Shield Frozr
・M.2の取り付けが容易になるEZ M.2 Clip
・USB 3.2 Gen2x2 Type-Cポート搭載
・Intel 2.5G LAN + Wi-Fi 6E対応
・よりクリアーな音を楽しめる「AUDIO BOOST 5」
・TPM 2.0に対応

※本製品はWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年12月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

型番：MAG Z690 TOMAHAWK WIFI

JAN：4526541040313

メーカー製品ページ



「MAG Z690 TOMAHAWK WIFI」は、Intel® Z690チップセットを搭載したエントリーゲーミングマザーボードです。
シンプルな機能と黒色を基調としたデザインに、16+1+1 70A SPSの電源回路を搭載し、最新の第12世代Intel® Core™ プロセッサーの性能を引き出します。
また、DDR5メモリーに対応。基盤にはSMTプロセスを採用することで、信号のロスを抑制し安定した動作を実現させました。
最新規格PCI-Express Gen5やUSB 3.2 Gen2x2 Type-Cに対応。さらに、最大4基のM.2を搭載可能で、うち3基は高速なPCIe Gen4に対応しています。M.2 Shield Frozrが強力に冷却します。Intel 2.5G LAN + Wi-Fi 6Eを搭載し高速なネットワーク環境を構築することができます。














強力な電源回路

エントリーモデルながら16+1+1 70A SPSの強力な電源回路を搭載。最新の第12世代Intel® Core™ プロセッサーの性能を発揮します。
2つのCPU補助電源8ピンコネクターや独自のCore Boostテクノロジーを組み合わせることで、高負荷なゲームやオーバークロックに対応します。

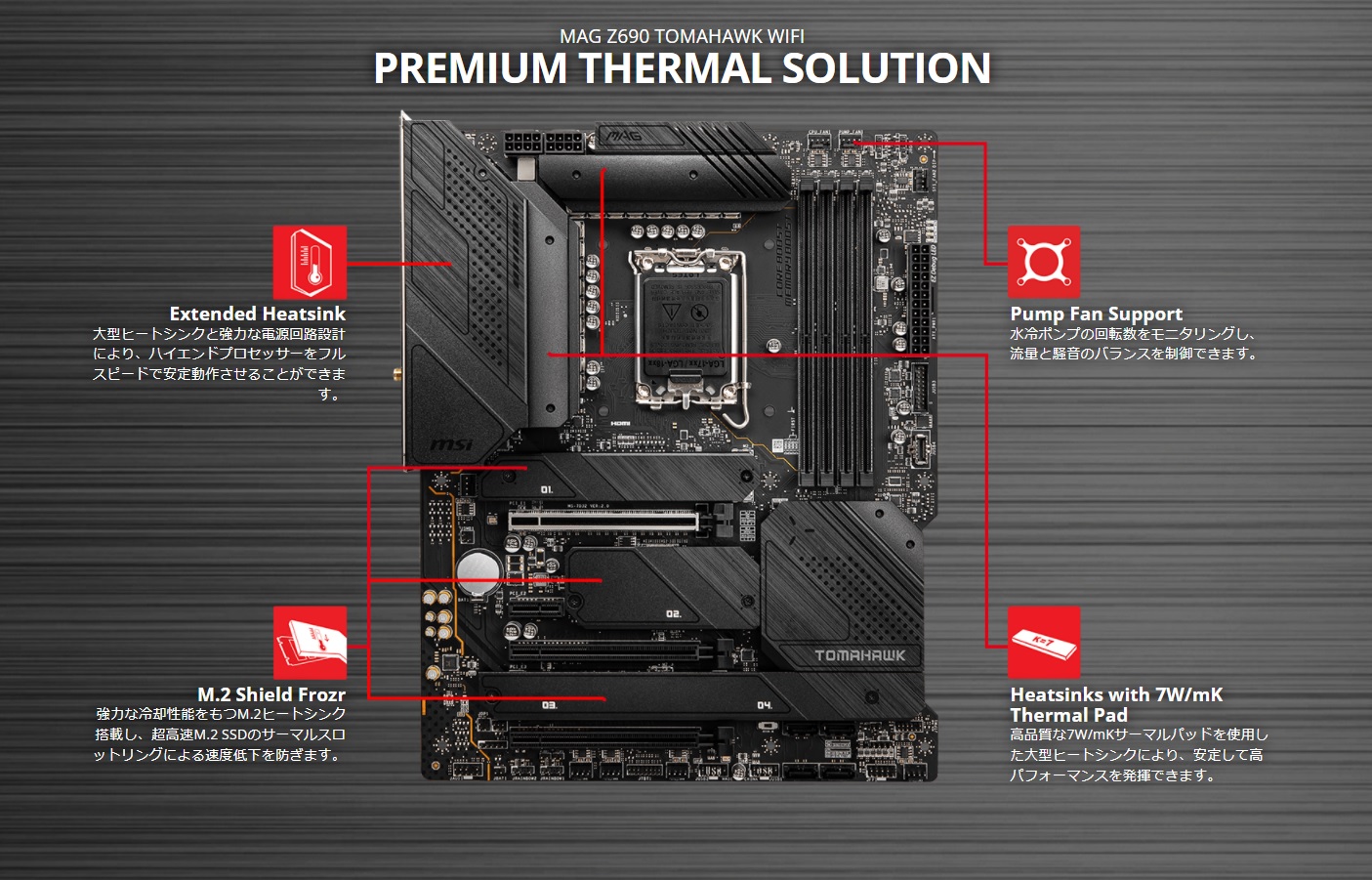

冷却機能

拡張・強化された大型ヒートシンクを採用。
また、M.2を強力に冷却し熱によるサーマルスロットリングを抑制する「M.2 Shield」を3基搭載。

さらに、MSI AI ENGINEを搭載することにより、CPUとGPU温度からシステムファンの回転数を自動的に調整する「FROZR AI COOLING」、
最大で4つの温度目標を設定し、ファンの回転数を制御する「Total Fan Control」など、冷却性とともに静音性を高める機能も備えられています。






システムを支える設計

・PCB基盤
2オンスの厚さの銅を使用し、IT-170サーバーグレードの6層PCB基盤によって、高負荷時のマザーボード温度の上昇を抑制し、安定動作を可能にしました。

・Steel Armor
PCIeスロットは金属で強化され、強力なはんだ付けが施されており、重量級のグラフィックカードをしっかりと支えます。
また、ノイズも抑えられています。






組み立てやシステムの構築が容易

I/Oカバーは組込済みで、組み立て作業をより簡単にかつ安全に行うことができます。
また、部品の損傷を防ぐ加工や、トラブルを知らせるLEDなどがユーザーをサポートします。
さらに、付属のUSBドライブにより各種インストールが可能です。






EZ M.2 Clip

ネジなどの工具不要でM.2 SSDを取り付けることが可能なEZ M.2 Clipが備え付けられています。

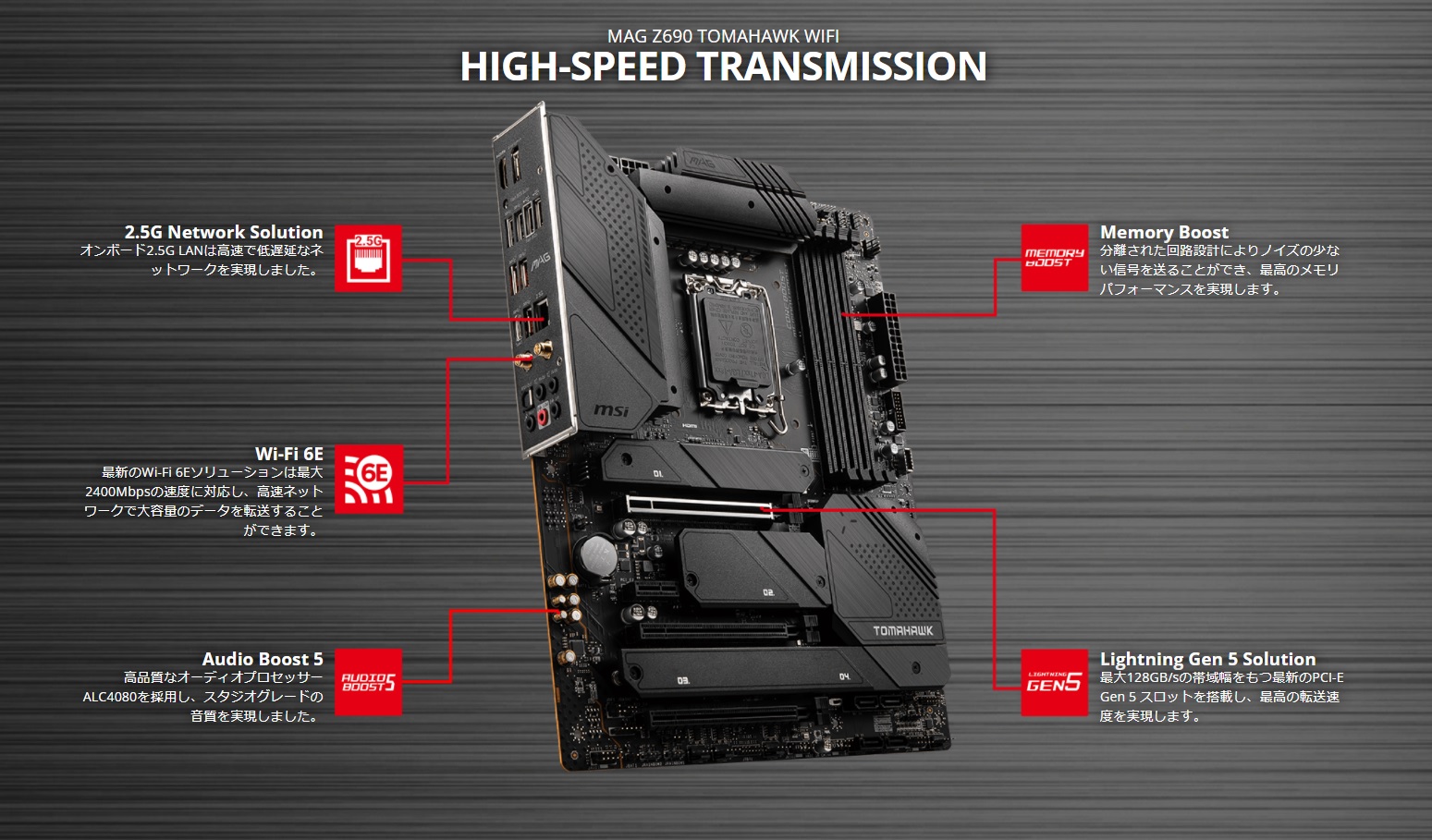

Intel 2.5G LAN + Wi-Fi 6E

2.5G 有線LANとWi-Fi 6Eをサポートし、高速なネットワーク環境を構築することができます。
また、「MSI LAN MANAGER」を使用し、アプリを自動で分類し優先順位をつけることで、帯域幅をアプリごとにカスタマイズすることが可能です。

※本製品はWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年11月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。





PCI-Express Gen5

最大128GB/sの通信速度を発揮する最新規格「PCI-Express Gen5」に対応するスロットを搭載しています。
また、SMT（Surface Mount Technology）を使用したPCIeスロットを採用しており、電気的干渉やノイズを低減することで、PCIe 5.0信号の広帯域化と転送速度の向上を実現しています。






ストレージ

最大4基のM.2を搭載可能。そのうち3基は、前世代と比較して2倍となる64GB/sの一方向性転送帯域幅を備えるMSI lightning Gen 4 M.2に対応しています。

また、Intel Optaneテクノロジーに対応しています。

Intel Optaneテクノロジーの詳細はこちら>






メモリー

BIOSに搭載されているXMP（Extreme Memory Profiles）により、メモリーの動作設定をすることができます。
MSIは、お客様のシステムが何があっても安定して動作することを保証するために、最も人気のあるメモリーブランドを用いて過酷な条件下で徹底的なメモリーテストを行っています。
当社のメモリーパートナーには、Corsair、Crucial、Kingston、G.Skillなどのブランドがあり、メモリーモジュール、構成を最適化し、さらにオーバークロックを改善します。






USB 3.2 GEN 2x2 Type-Cポート

USB3.2 Gen1の4倍となる20Gbpsの転送速度を誇るUSB 3.2 Gen2x2 Type-Cポートを搭載しています。






AUDIO BOOST 5

ALC4080オーディオプロセッサーにより、ノイズを減らし高音質の音を楽しむことができます。






ソフトウェア

全てのMSI Z690マザーボードはWindows 11のシステム要件であるTPM 2.0に対応しています。

また、MSIの専用ユーティリティ「MSI Center」上から、さまざまな設定をカスタマイズすることが可能です。
新機能「System Diagnosis」により、ワンクリックでストレージのバックアップや復元を行うことができます。


製品型番 MAG Z690 TOMAHAWK WIFI
CPU Supports 12th Gen Intel Core Processors, Pentium Gold and Celeron Processors
チップセット Intel Z690 Chipset
CPUソケット LGA 1700
メモリー Dual Channel DDR5-6400＋(OC)MHz
DIMMスロット 4
最大搭載容量 128GB
マルチGPU AMD CrossFire™ Technology
拡張スロット PCIe x16 slots × 3
PCI_E1 (From CPU)
Support up to PCIe 5.0 x16
PCI_E3 (From Z690 chipset)
Support up to PCIe 3.0 x4
PCI_E4 (From Z690 chipset)
Support up to PCIe 3.0 x1

PCIe 3.0 x1 slot × 1(From Z690 chipset)
ディスプレイ インターフェース Support 4K@60Hz as specified in HDMI 2.1 × 1
DisplayPort 1.4 - Requires Processor Graphics × 1
ストレージ M.2 Gen4 x4 64Gbps slot × 3、M.2 Gen3 x4 32Gbps slot × 1、
Support Intel Optane Technology
SATA 6Gb/s × 6 ports
RAID対応 0/1/5/10
LAN規格 Intel I225-V 2.5G LAN × 1
WiFi / bluetooth Intel Wi-Fi 6 module
Bluetooth 5.2
USB USB 3.2 Gen 2x2 20Gbps (Type-C) × 1、
USB 3.2 Gen 2 10Gbps (Type-A + Type-C) × 4、
USB 3.2 Gen 1 5Gbps (Type-A) × 4、
USB 2.0 × 6
オーディオ 8-Channel (7.1) HD Audio with Audio Boost 5
LED Mystic Light：RGB × 1 、ARGB × 3
フォームファクター ATX
OS Windows® 11 64-bit
Windows® 10 64-bit
重量 2.2Kg（パッケージ込）
寸法 342 × 268 × 70mm（パッケージ）

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
