P105II

P105II

ATX12V V3.0準拠、PCIe 5.0対応・12VHPWRコネクタ搭載
80PLUS PLATINUM認証・フルモジュラー式電源ユニット

・ATX12V V3.0に準拠、12VHPWRコネクタ搭載

※12VHPWRの最大電力供給は600W
・80PLUS PLATINUM認証を取得
・静音性、耐久性の高い135mm流体軸受けファン
・セミファンレス「Zeroファン」スイッチ搭載
・安定した電圧を供給するDC-DCコンバーター
・日本メーカー製電解コンデンサー採用
・OCP、OVP、UVP、SCP、OPP、OTP保護回路搭載
・フルモジュラー式・フラットケーブル仕様
・製品保証10年


「P105II」 「P130II」が同時発売

InWinより、ATX12V V3.0に準拠し、12VHPWRコネクタを備えた、80PLUS PLATINUM認証フルモジュラー式電源ユニット「P105II」「P130II」が登場。

「PII」シリーズは、高い変換効率と安定した動作を実現した、80PLUS PLATINUM認証の電源ユニットです。耐久性の高い135mm流体軸受ファンと、低負荷時にはファンを自動で停止するセミファンレススイッチを搭載しています。

日本メーカー製の電解コンデンサーを採用し、DC-DCコンバーターを搭載。フルモジュラー方式でフラットケーブルを採用しており、ケーブルマネージメントも容易です。製品保証は10年となります。




ATX12V V3.0に準拠、12VHPWRコネクタ搭載

旧世代よりも電力を必要とする最新世代の構成にも対応できる、最新のATX12V V3.0に準拠した設計となっており、次世代GPU向けの12VHPWRコネクタを搭載しています。

※12VHPWRの最大電力供給は600W







80PLUS PLATINUM 認証

電源の省エネ性能や安定性の指標となっている「80PLUS プログラム」において、80PLUS PLATINUM認証を取得しています。
20%から50%の負荷環境下において最高92%の効率性を発揮し、奥行き150mmサイズながらも、パワフルな電力供給を実現します。

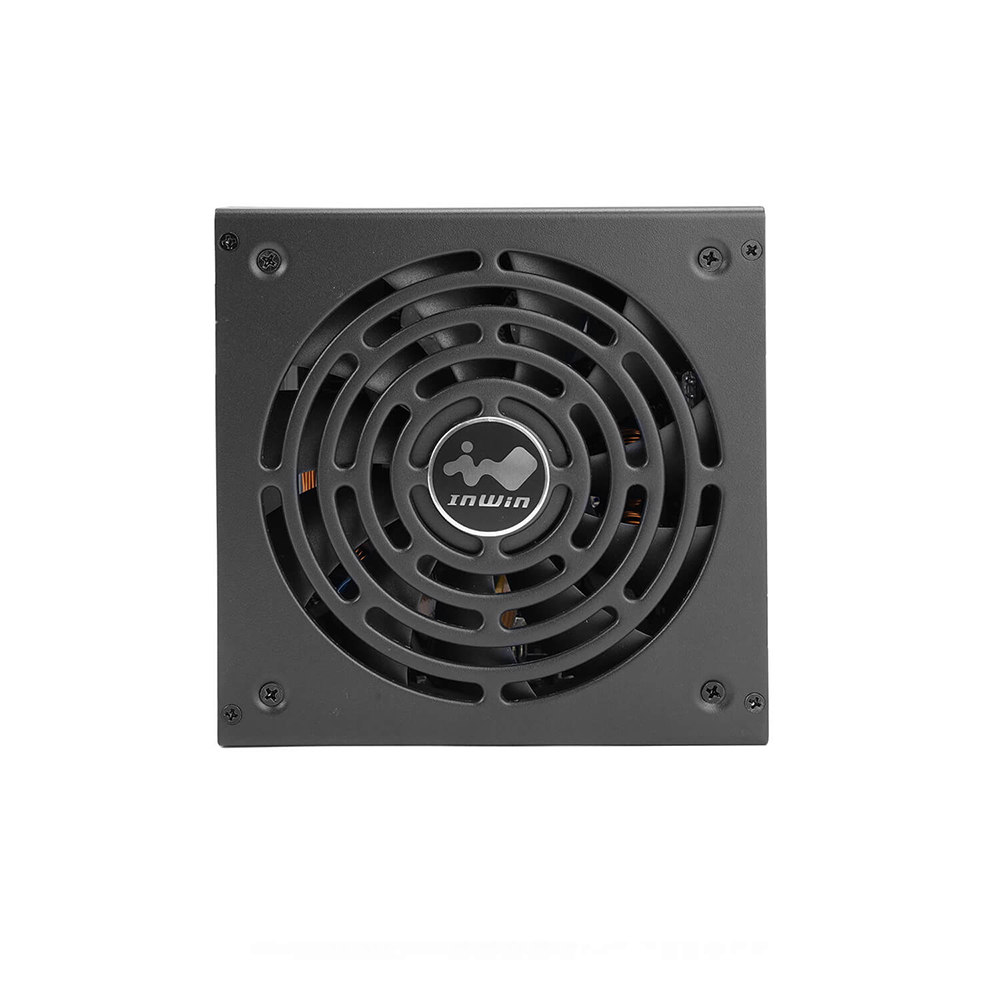

135mm FDBファン搭載

高性能流体軸受け(FDB)ファンは、ファンの軸内部にオイルなどの液体を注入することで、回転する際の振動を極力避け、衝撃吸収効果を利用した設計がされています。
ボールベアリングファンよりも動作音と熱が少なく、軸受面の潤滑が摩擦や振動を大幅に低減することで、ファンの消費電力を低下することができ、省エネに繋がります。
回転効率が良く、静かな回転、頑丈な構造といった信頼性の高い技術がファンの寿命を大幅に延ばします。

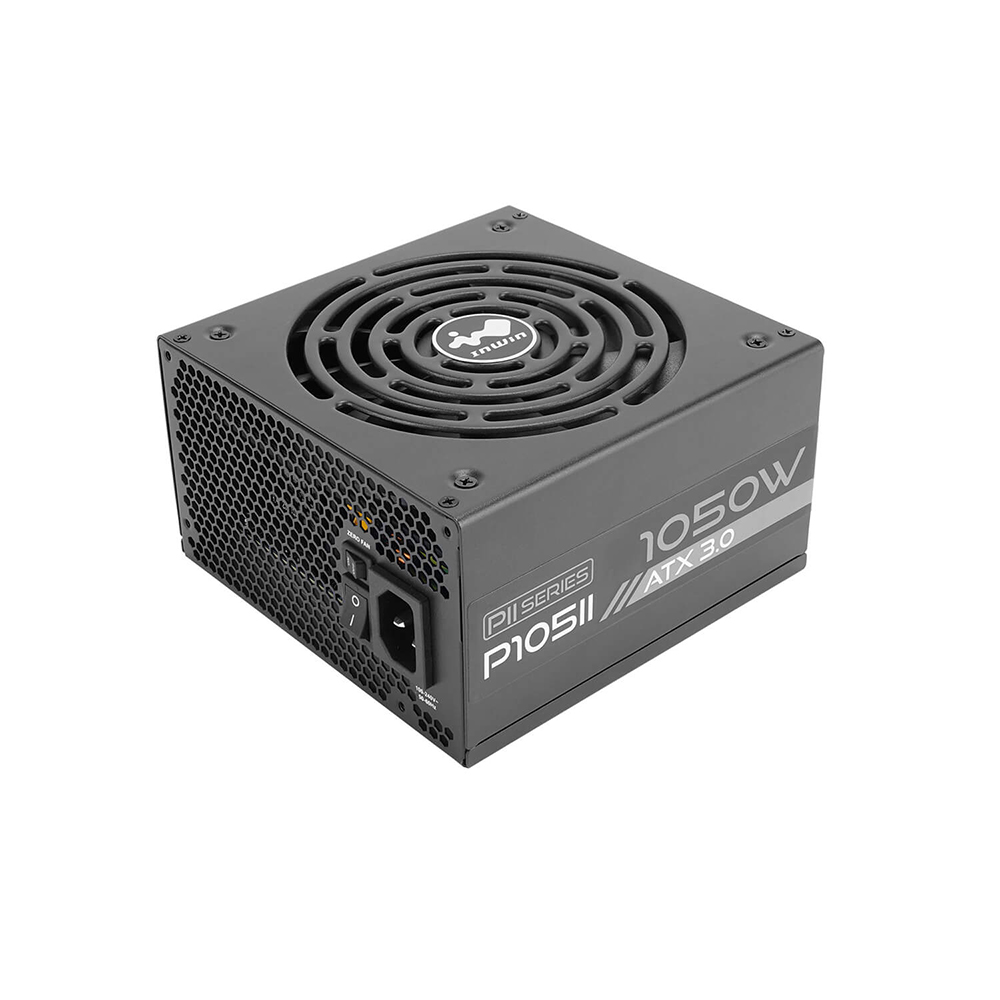

セミファンレス「Zeroファン」スイッチ搭載

電源負荷が20%以下のときにファンの回転を自動で停止するセミファンレス機能「Zeroファン」スイッチを搭載(スイッチでON/OFFが可能)。
これにより、軽度な作業時であれば、電源ユニットはノイズを発しなくなります。
電源負荷が20%を超えると、135mm 流体軸受ファンが自動的に回転し、システムの状態に応じて最適な冷却が行なわれます。







フルモジュラー方式・フラットケーブルを採用

「PII」シリーズではフルモジュラー方式を採用。
また、ブラックカラーのフラットケーブルは、スタイリッシュで取り回しがしやすく、ケーブルマネージメントも容易です。






日本メーカー製コンデンサーを採用

高品質の日本メーカー製の電解コンデンサーを採用。105℃対応コンデンサーを搭載し、製品寿命と信頼性が大幅に向上しています。
電源の大きな故障要因となるコンデンサー部分に、85 ℃対応品と比べて約4倍の期待寿命がある105℃対応品を使用することで、安心してお使いいただけます。







DC-DCコンバーター

5V & 3.3V DC-DCコンバーターを採用することにより、スイッチング時の大幅なロス低減と高効率動作が実現します。







ダメージを最小限に抑える各種保護回路を装備

OCP(過電流保護回路)、OVP(過電圧保護回路)、UVP(低電圧保護)、SCP(短絡回路保護)、OPP(過負荷保護回路)、OTP(過温度保護回路)を装備。充実した保護回路機能が、電源ユニット本体およびシステム全体へのダメージを最小限に抑えます。






製品保証10年

製品は長期保証の10年となります。




※同時発売となる「P105II」「P130II」両製品の仕様を合わせて掲載しています。

シリーズ PII
製品名 P105II P130II
型番 IW-PS-PII1050W IW-PS-PII1300W
JAN 4710474952687 4710474952694
合計最大出力 1050W 1300W
80PLUS認証 80PLUS PLATINUM
タイプ ATX12V V3.0
素材 SECC
PFC Active PFC
入力電圧 100-240V
入力電流 15-8A
入力周波数 50-60Hz
ケーブル方式 脱着方式 フルモジュラー
ケーブル フラットケーブル
冷却ファン 口径 135mm
ベアリング FDB(流体軸受け)
騒音値 < 25dB(A)
※50%動作時
コンデンサ 日本メーカー製電解コンデンサ搭載
MTBF(平均故障間隔) 100,000時間(理論値)
動作温度 0-40℃
保護回路 OCP(過電流保護回路)、OVP(過電圧保護回路)
UVP(低電圧保護)、SCP(短絡回路保護)
OPP(過負荷保護回路)、OTP(過温度保護回路)

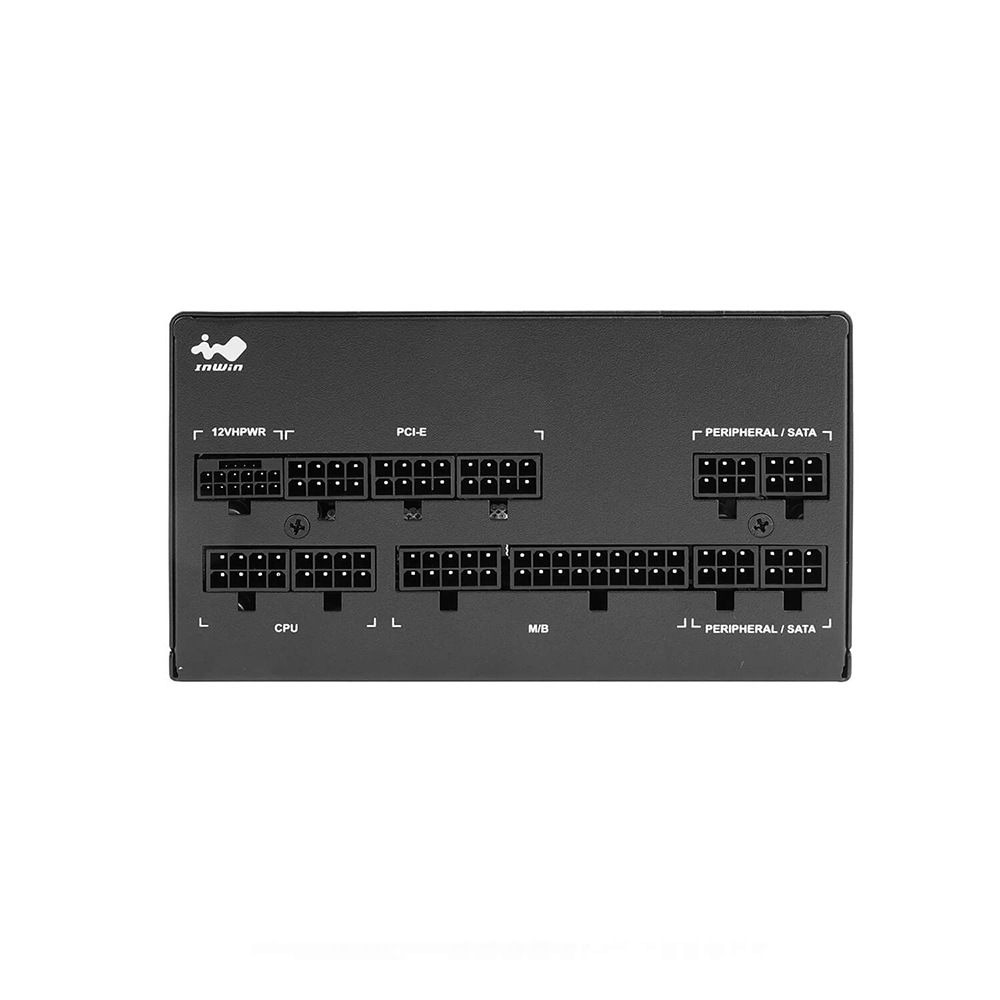

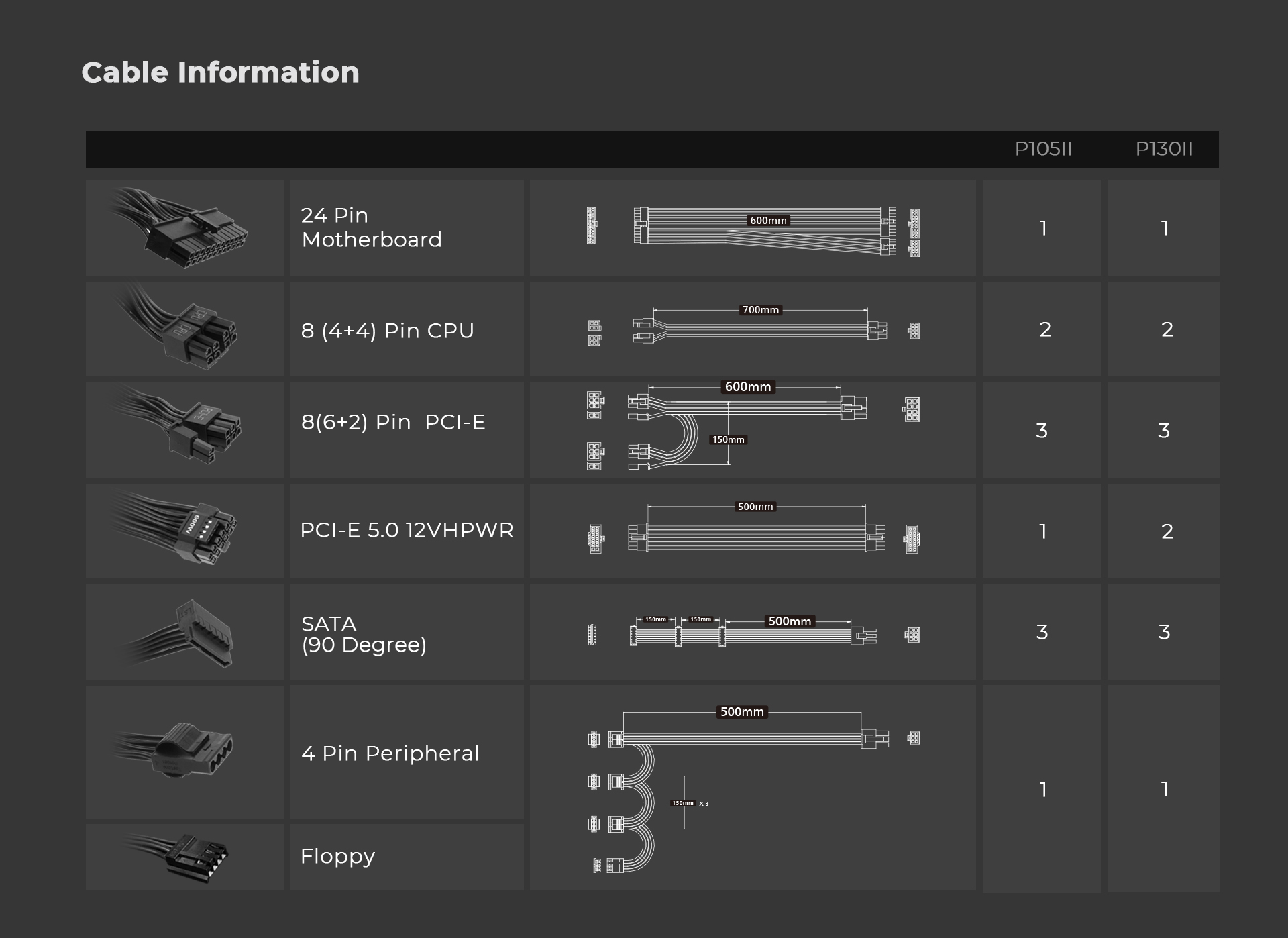

コネクタ数 ATX 24ピン 1
CPU 4+4ピン 2
PCIe 6+2ピン 6
12VHPWRピン
※600W
1 2
SATA 9
ペリフェラル 3
フロッピー 1
製品寸法 150×150×86mm
製品重量 2.6kg 2.8kg
保証 10年
その他
PCIe 6+2ピンケーブル最大 150Wを供給でき、MBから追加の75Wをグラフィックス カードに供給します。
接続するグラフィックカードが225Wを超える場合は、図のようにPCIe 6+2ピンケーブルを追加してください。


●AC/DC入出力表

P105II

AC入力 AC 100~240V 15-8A 50/60Hz
DC出力 電圧 +3.3V +5V +12V -12V +5VSB
電流 24A 24A 87.5A 0.5A 3A
電力 120W 1050W 6W 15W
合計最大出力 1050W

P130II

AC入力 AC 100~240V 15-8A  50/60Hz
DC出力 電圧 +3.3V +5V +12V -12V +5VSB
電流 24A 24A 108.3A 0.5A 3A
電力 120W 1300W 6W 15W
合計最大出力 1300W








※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
