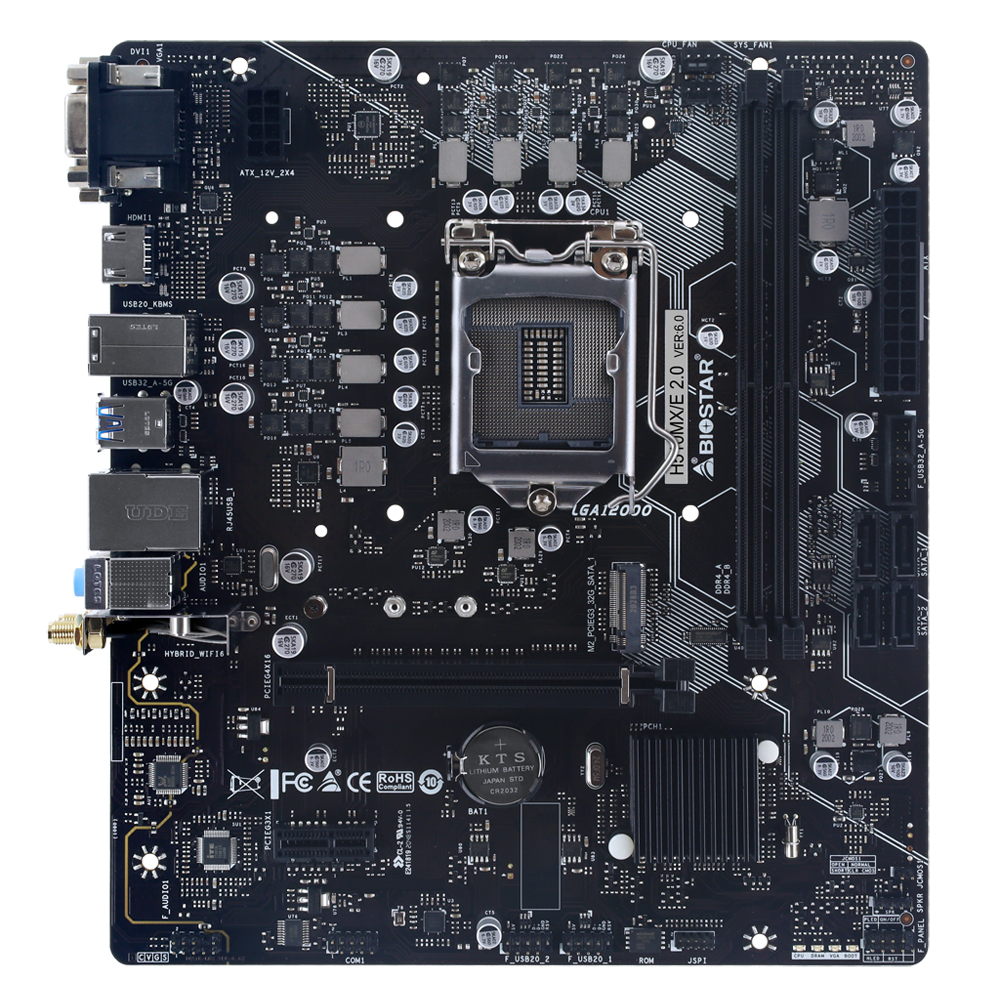

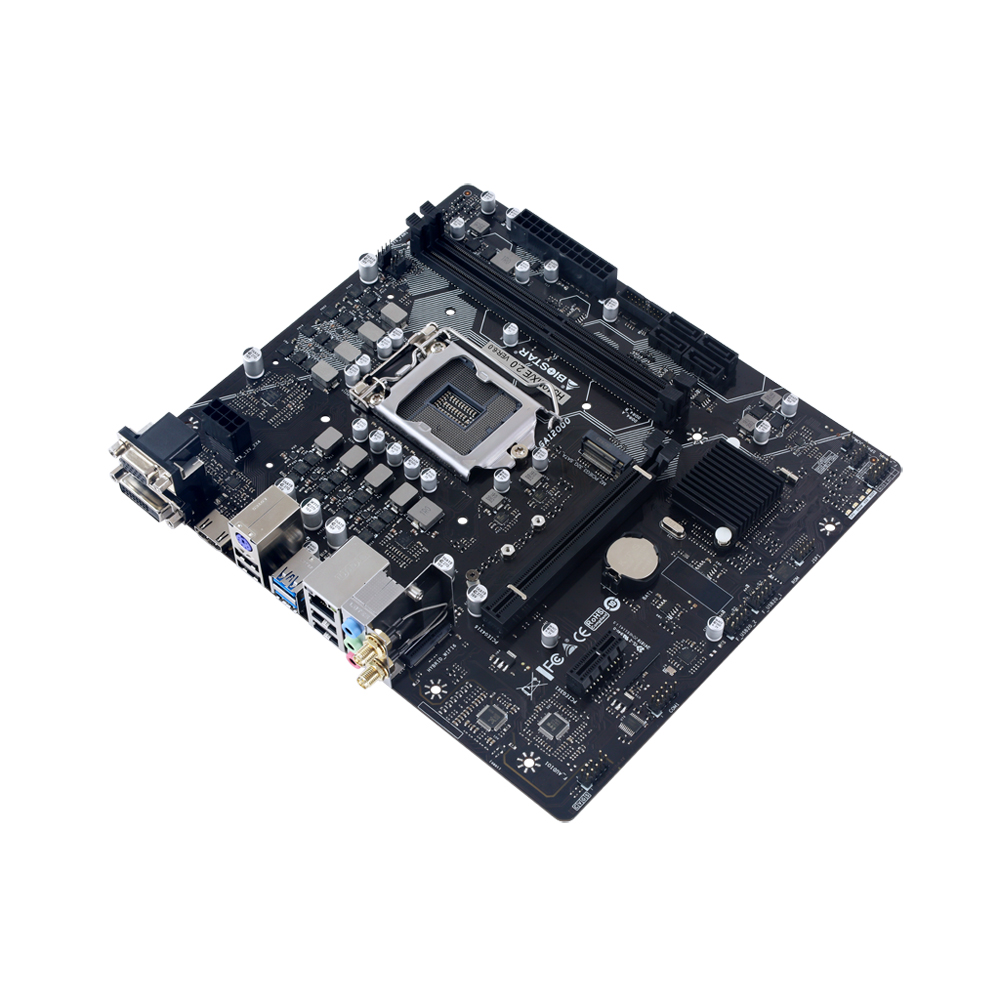

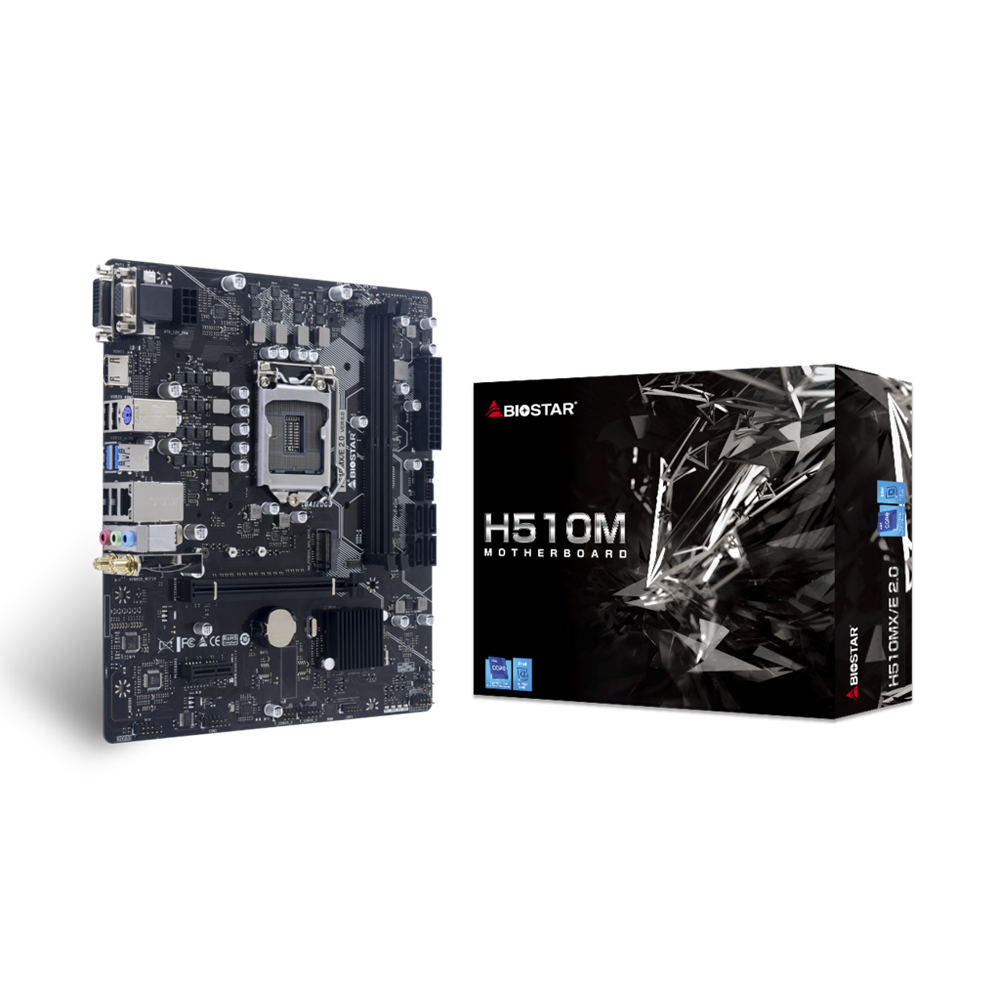

H510MX/E 2.0

H510MX/E 2.0

H510チップセット搭載MicroATXマザーボード
8フェーズのVRM、HDMI・DVI-D・D-Sub 15pin端子を搭載

・Intel H510チップセット搭載
・「Super Hyper PWM」による8フェーズVRM構成
・PCIe 4.0対応 M.2スロットを装備
・メモリースロット:DDR4-3200×2(最大64GB)
・拡張スロット:PCIe 4.0 x16 (x16動作)×1、PCIe 3.0 x1 (x1)×1
                       ※PCIe 4.0動作は第11世代Intel CPUを使用時のみ
・ストレージ:SATA 3.0 (6Gb/s)×4、M.2 PCIe 3.0 (32Gb/s) & SATA(6Gb/s)×1
                     M.2 Key E×1 ※Wi-Fi/ Bluetoothモジュールや Intel CNViをサポート
・LAN:Intel I219VギガビットLAN×1
・Wi-Fi:Wi-Fiアンテナポート×2
   ※Wi-Fiカードおよびアンテナは付属していません ※Wi-Fi 6対応
・映像出力:HDMI 1.4b×1、DVI-D×1、D-Sub 15pin×1
・オーディオ:Realtek ALC897、7.1ch、HD Audio
・フォームファクター:MicroATX(20.8 x 23.6mm)

※​DVI-D端子非搭載の「H510MH/E 2.0」も同時発売


Intel H510チップセットを採用するBIOSTARのMicroATXマザーボード2製品が登場。映像出力としてHDMI、DVI-D、D-Subを搭載する「H510MX/E 2.0」と、DVI-D端子非搭載の「H510MH/E 2.0」。

どちらも、8フェーズの電源回路にPWMコントローラー「Super Hyper PWM」を採用。また、超低ESR設計の固体コンデンサー「Super Durable Solid Caps」など、高品質かつ耐久性の高いパーツで構成しており、安定した電力供給が可能です。

メモリースロットはDDR4-3200×2(最大64GB)、拡張スロットはPCIe 4.0 *(x16)×1、PCIe 3.0 (x1)×1。ストレージはSATA 3.0 (6Gbps)×4、M.2 PCIe 3.0×1を搭載。ネットワークは、Intel I219VギガビットLANとWi-Fiアンテナポートを備え、別途Wi-Fiカードおよびアンテナをご用意いただくことで、Wi-Fi 6に対応します。 *PCIe 4.0動作は第11世代Intel CPUを使用時のみ

BIOSTAR独自のUEFI BIOSを採用しており、CPUやメモリーの状態がリアルタイムで、グラフィカルなUIにて確認できます。このほか、起動時にCPUやグラフィックカードが検出されない場合、その異常をLEDの点灯によって知らせる「Debug LED」、状況に応じてファンの回転数を制御する「A.I FAN」など、さまざまな機能を備えています。

本製品は、低価格ながらも品質と安定性を重視しており、第11世代インテル Core プロセッサーの性能をフルに引き出すことができます。エントリーユーザーはもとよりスマートビジネスソリューションにも最適な高コストパフォーマンス・マザーボードです。




Intel H510チップセット搭載

Intel第11世代CoreプロセッサをサポートするIntel H510チップセットを搭載したMicroATXマザーボードです。PCIe 4.0やDDR4-3200メモリーに対応しており、低価格で小型ながらも優れたコストパフォーマンスを発揮します。

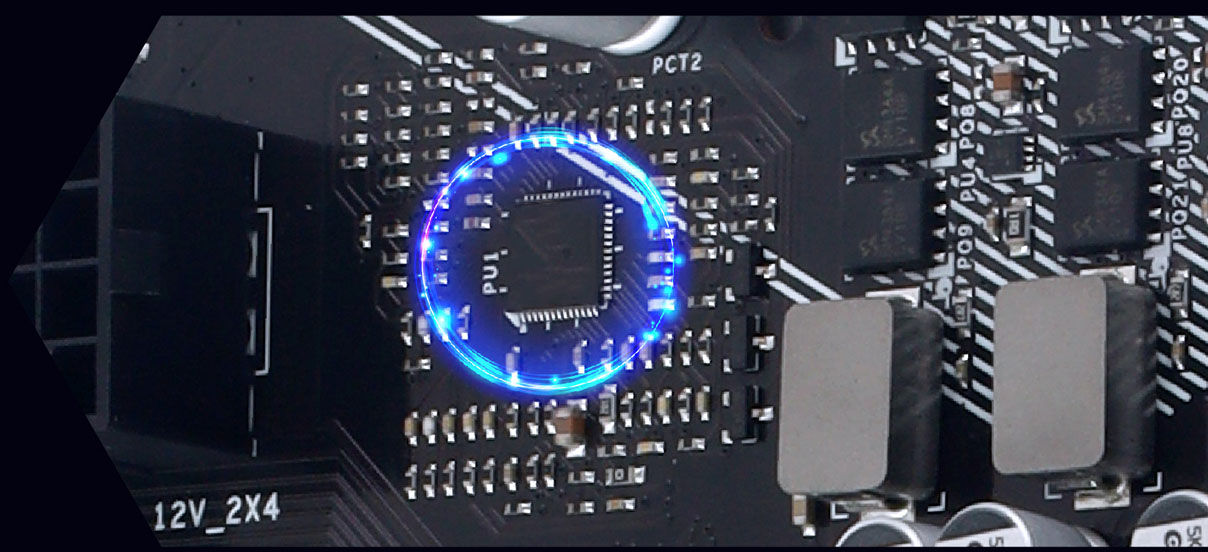

「Super Hyper PWM」採用の8フェーズVRM

8フェーズの電源回路にPWMコントローラー「Super Hyper PWM」を採用。また、超低ESR設計の固体コンデンサー「Super Durable Solid Caps」など、高品質かつ耐久性の高いパーツで構成しており、安定した電力供給が可能です。

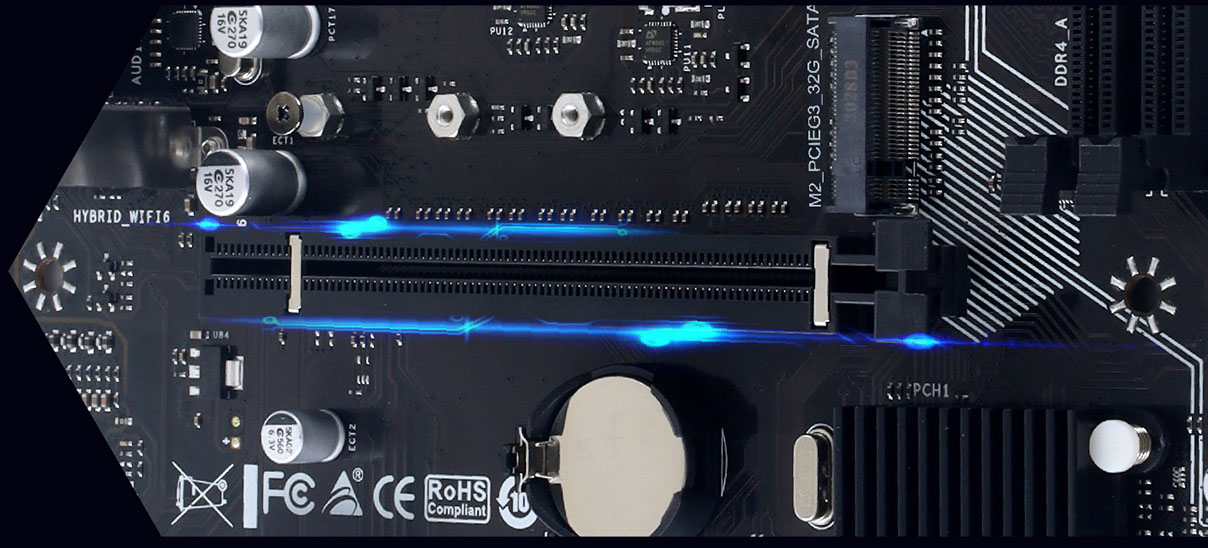

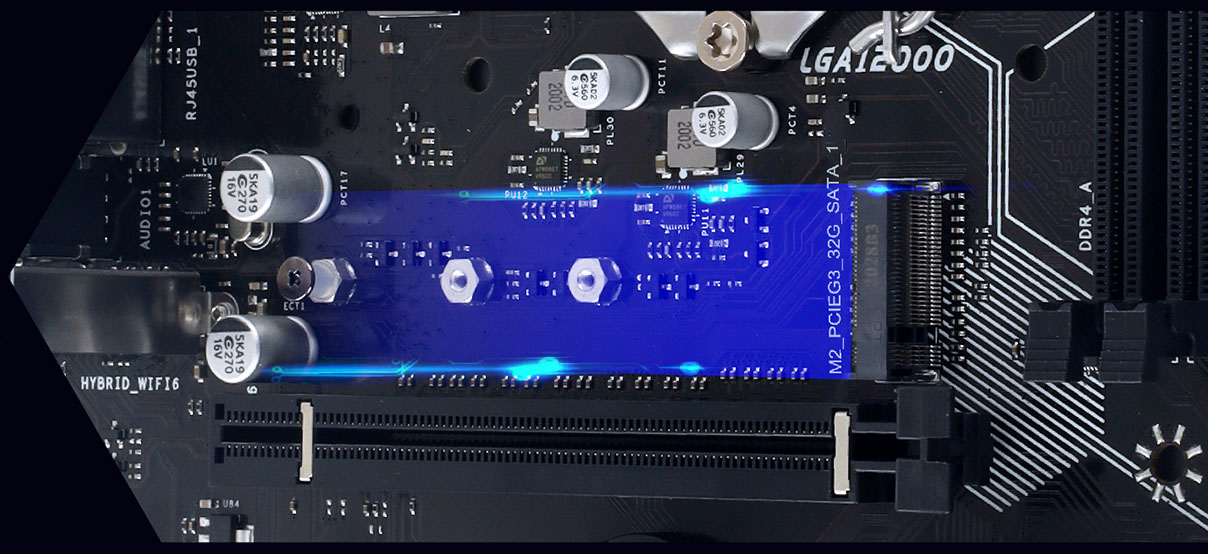

PCIe 4.0・M.2 PCIe 3.0対応

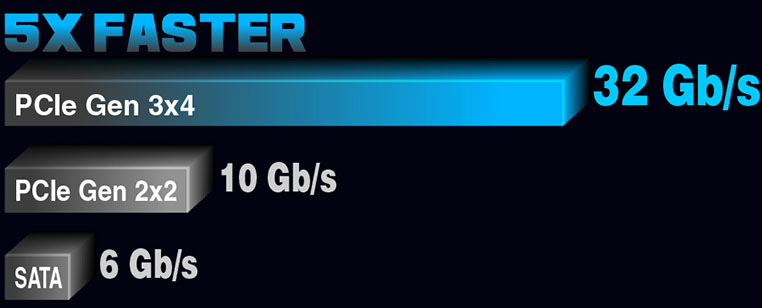

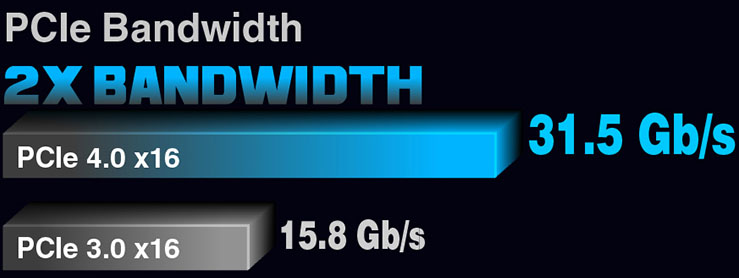

拡張スロットはPCIe 3.0と比べ、データ帯域が2倍となるPCIe 4.0に対応。ストレージはM.2 PCIe 3.0に対応しており、高速データアクセスが可能です。
※PCIe 4.0動作は第11世代Intel CPUを使用時のみ

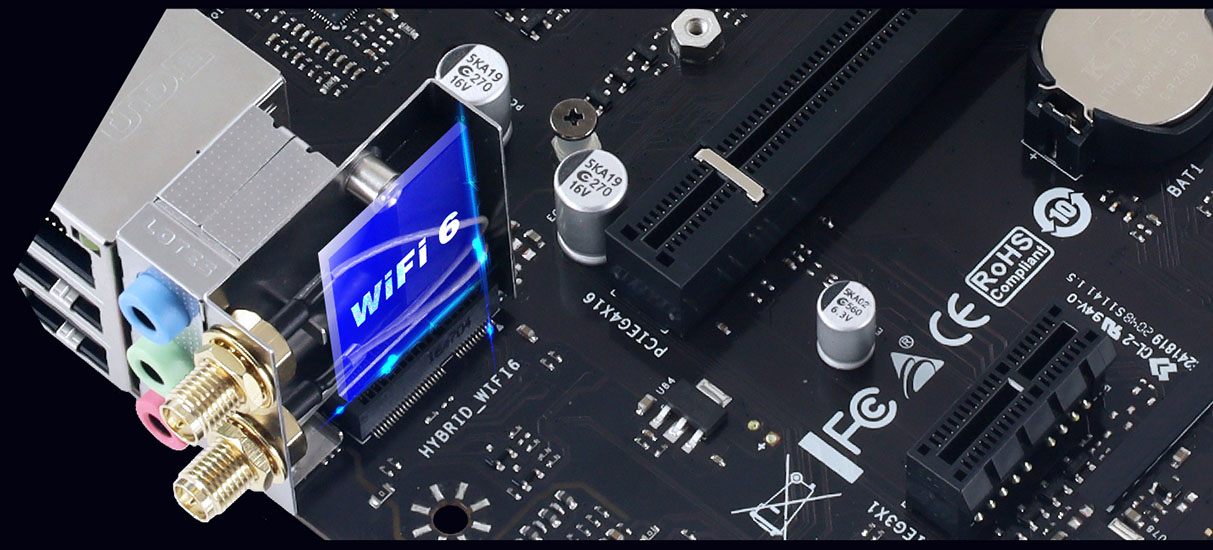

ギガビットLAN 搭載・Wi-Fiカード対応

Intel I219VによるギガビットLANを搭載し、高速ネットワークを構築できます。また、Wi-Fi対応のアンテナ端子とM.2 KeyEスロットを装備しており、別途、Wi-FiアンテナとM.2のWi-Fiカードをご用意いただくことで、Wi-Fi6に対応します。









グラフィカルでわかりやすい「UEFI BIOS」

BIOSTAR独自のUEFI BIOSを採用しており、CPUやメモリーの状態がリアルタイムで確認できます。UEFI BIOSは、視認性を高めるため、グラフィカルなUIで構成されています。




さまざまな独自機能を搭載

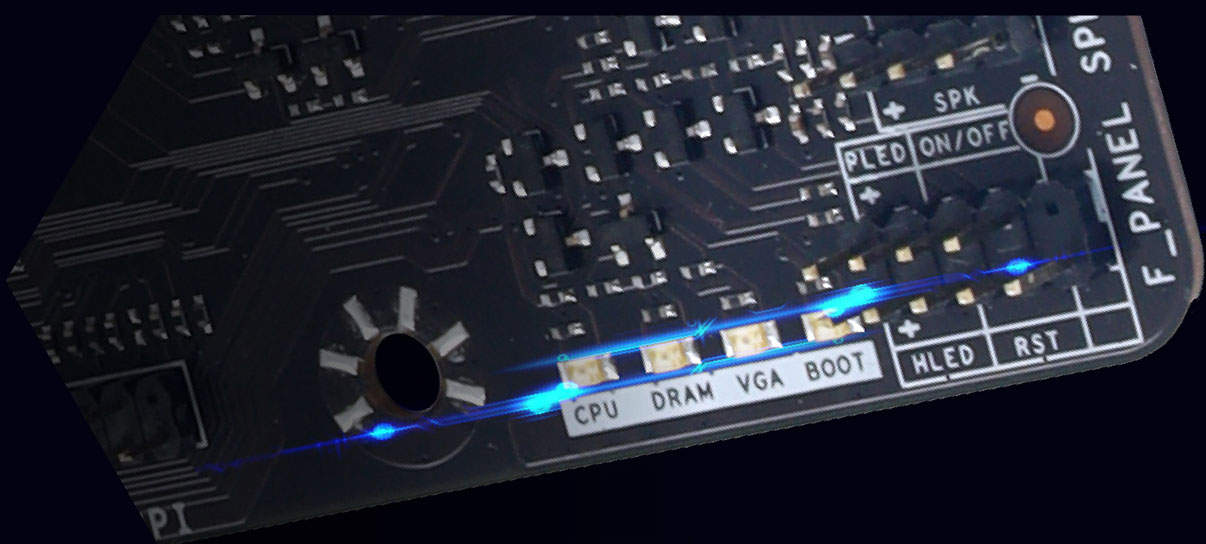

起動時にCPUやグラフィックカードが検出されない場合、その異常をLEDの点灯によって知らせる「Debug LED」、状況に応じてファンの回転数を制御する「A.I FAN」、BIOSアップデートを容易にする「BIO-Flasher」など、さまざまな機能を備えています。





製品名 H510MX/E 2.0
型番 H510MX/E 2.0
JAN 4712960685093
フォームファクター MicroATX(20.8 x 23.6mm)
チップセット Intel® H510
対応ソケット LGA1200
対応CPU 第10/11世代Intel® Core™プロセッサー
メモリースロット 2スロット・最大64GB
DDR4 3200/ 2933/ 2666/ 2400/ 2133/ 1866
拡張スロット PCIe 4.0 x16 (x16動作)×1
PCIe 3.0 x1 ×1
※PCIe 4.0動作は第11世代Intel CPUを使用時のみ
ストレージ SATA 3.0 6Gbps×4
M.2 PCIe 3.0(32Gb/s) & SATA(6Gb/s) ×1
M.2 E-Key Type2230(Wi-Fi、Bluetooth用)×1
※Wi-Fi/ Bluetoothモジュールや Intel CNViをサポート
※Wi-Fi 6対応
VRM 8 Phase
CPU給電コネクター 8pin×1

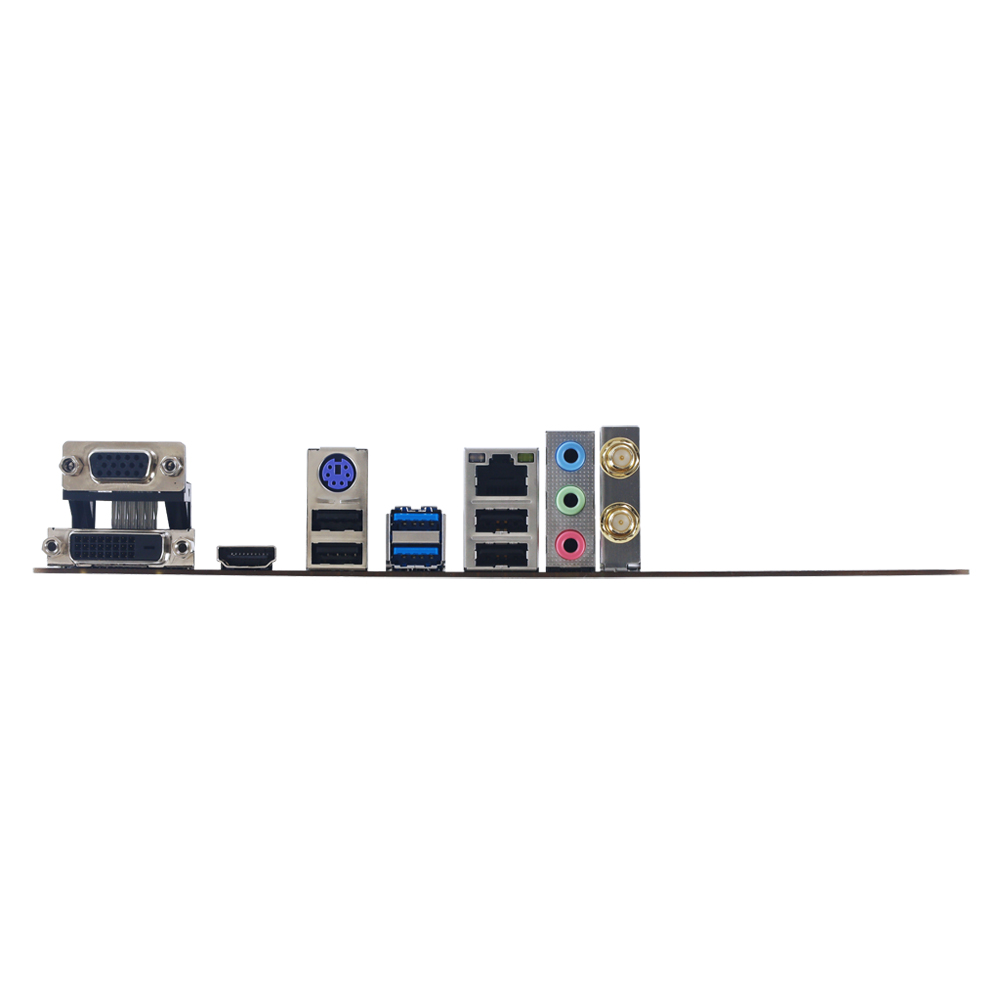

USBポート(背面) USB 3.2 (Gen1) Type-A ×2
USB 2.0 Type-A ×4
PS/2ポート PS/2 キーボード・マウス兼用 ×1
USBポート(フロント) USB 3.2 (Gen1) ×2
USB 2.0 x4
Thunderbolt 3 -
LAN Intel I219VギガビットLAN 10/ 100/ 1000 Mb/s
Wi-Fi Wi-Fiアンテナポート ×2
※Wi-Fiカードおよびアンテナは付属していません
※Wi-Fi 6対応
映像出力 HDMI 1.4b×1
DVI-D×1
D-Sub 15pin×1
オーディオ Realtek ALC897、7.1ch、HD Audio
RGB -
CPUファンコネクター CPUファンコネクター×1
ケースファンコネクター システムファンコネクター×1
保証期間 1年

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
