H81MHV3 3.0

H81MHV3 3.0

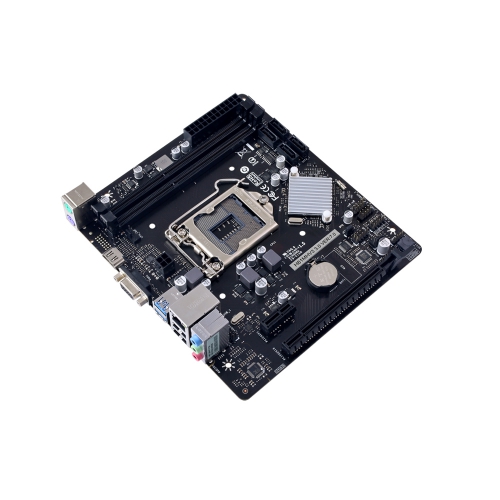

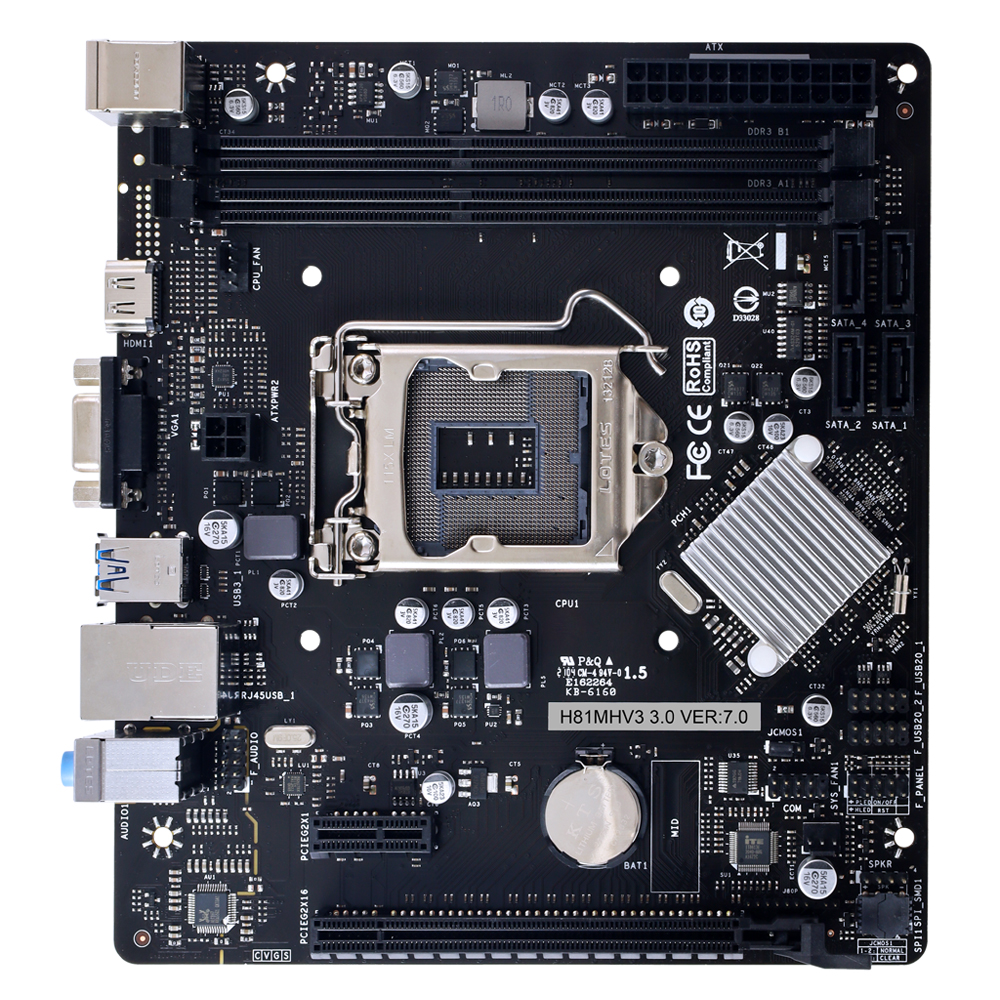

Intel H81チップセット搭載MicroATXマザーボード
第4世代インテルCore「Haswell」対応、HDMI・D-Sub 15pin搭載

・Intel H81チップセット搭載
・第4世代インテル® Core™プロセッサー対応
・DDR3メモリー対応
・COMポートヘッダー×1装備
・メモリースロット：DDR3-1600×2（最大16GB）
・拡張スロット：PCIe 2.0(x16)×1、PCIe 2.0(x1)×1
・ストレージ：SATA 3.0（6Gbps）×2、SATA 2.0（3Gbps）×2
・LAN：Realtek製ギガビットLAN×1
・映像出力：HDMI×1、D-Sub 15pin×1
・オーディオ：Realtek ALC887、5.1ch、HD Audio
・フォームファクター：MicroATX（170×190mm）

型番：H81MHV3 3.0

JAN：4712960685598

メーカー製品ページ



「H81MHV3 3.0」は第4世代インテルCore「Haswell」に対応する、Intel H81チップセット搭載のMicroATXマザーボードです。DDR3-1600をサポートし、最大16GB搭載可能。SATAコネクターはSATA Ⅱ (3Gb/s) とSATA Ⅲ (6Gb/s)を各2ポート搭載しています。映像出力はHDMI 1.4aに加えD-Sub 15pinに対応。シリアルポートヘッダーも搭載しており、旧規格のパーツや周辺機器を活用できるのはもちろんのこと、旧世代コンポーネントでないと対応しない設備やシステムにも最適です。



Intel H81チップセット搭載

「H81MHV3 3.0」は、Intel H81チップセットを搭載したMicroATXマザーボードです。CPUソケットはLGA1150で、旧世代である第4世代インテルの Core i7/Core i5/Core i3/Pentium/Celeronプロセッサーに対応しています。







DDR3メモリー対応

メモリーはDIMM DDR3メモリスロットを2つ装備。DDR3-1066/1333/1600をサポートし、デュアルチャンネルに対応しています。最大16GBまで搭載可能です。




HDMI 1.4aポート搭載

オンボードの映像出力にHDMI 1.4aとD-Sub 15pinを搭載。CPUに搭載されているintelグラフィックスを使用することで、2画面同時出力が可能です。







SATA Ⅲコネクター搭載

ストレージ接続用のSATAコネクターはSATA Ⅱ (3Gb/s) を2ポートと、高速なSATA Ⅲ (6Gb/s) を2ポート搭載しています。







各種耐久設計や素材を使用

高耐久設計の固体コンデンサーや防湿設計のPCBを採用。過電圧発生時にシステムを保護する「OC/OV/OH Protection」、ESD（静電放電）からマザーボードを守る「ESD Protection」など、耐久性や安全性の向上につながるさまざまな機能を備えています。また、シリアルポートヘッダーも搭載しており、対応する旧来の機器やシステムを活用することができます。


製品名 H81MHV3 3.0
型番 H81MHV3 3.0
JAN 4712960685598
フォームファクター MicroATX（170×190mm）
チップセット Intel® H81
対応ソケット LGA1150
対応CPU 第4世代インテル® Core™プロセッサー
メモリースロット DDR3-1066/1333/1600
DDR3 DIMMメモリースロットx 2 合計最大16GBまでサポート
デュアルチャンネルをサポート
各DIMMスロットは非ECC 512MB/1/2/4/8GBのDDR3メモリモジュールをサポート
拡張スロット PCIe 2.0(x16)×1
PCIe 2.0(x1)×1
ストレージ SATA II (3Gb/s)×2
SATA III(6Gb/s)×2
※AHCIをサポート
USB USB 3.0ポート×2（背面I/O：×2）
USB 2.0ポート×6（背面I/O：×2、内部ヘッダー経由：×4）

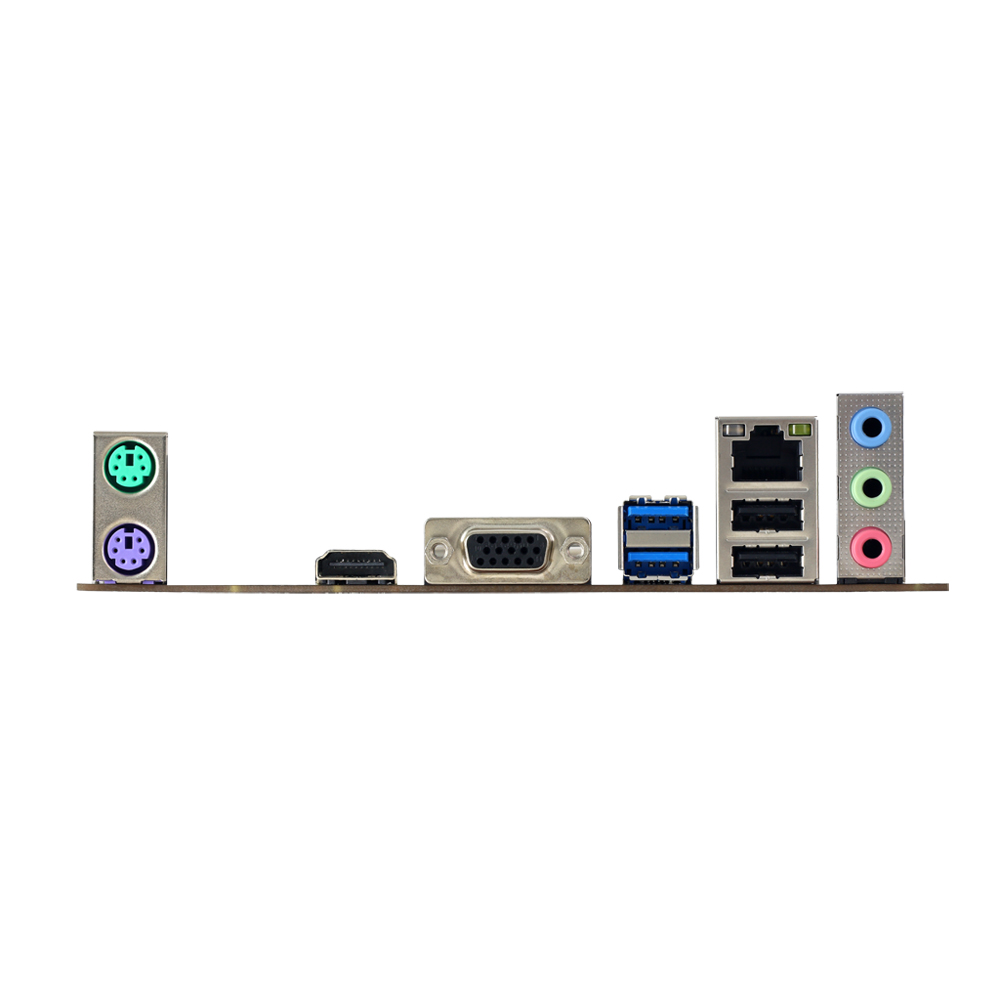

リアI/O PS/2 キーボード×1
PS/2 マウス×1
HDMI ポート×1
D-Sub 15pinポート×1
USB 3.2 Gen1ポート×2
USB 2.0 ポート×2
LAN ポート×1
オーディオ×3
内部I/O SATA IIコネクター (3Gb/s)×2
SATA III コネクター(6Gb/s)×2
USB 2.0 ヘッダー×2
 ※各ヘッダーは2つのUSB 2.0ポートをサポート
4-ピン電源コネクター×1
24-ピン電源コネクター×1
CPUファンコネクター×1
システムファンコネクター×1
フロントパネルヘッダー×1
フロントオーディオヘッダー×1
内部ステレオスピーカーヘッダー×1
CMOSクリア用ヘッダー×1
COMポートヘッダー×1
LAN Realtek製ギガビットLAN 10/100/1000 Mb/s
映像出力 HDMI×1
D-Sub 15pin×1
オーディオ Realtek ALC887、5.1ch、HD Audio
OS Windows 7/8/8.1/10
※代理店のサポートはWindows 10のみ

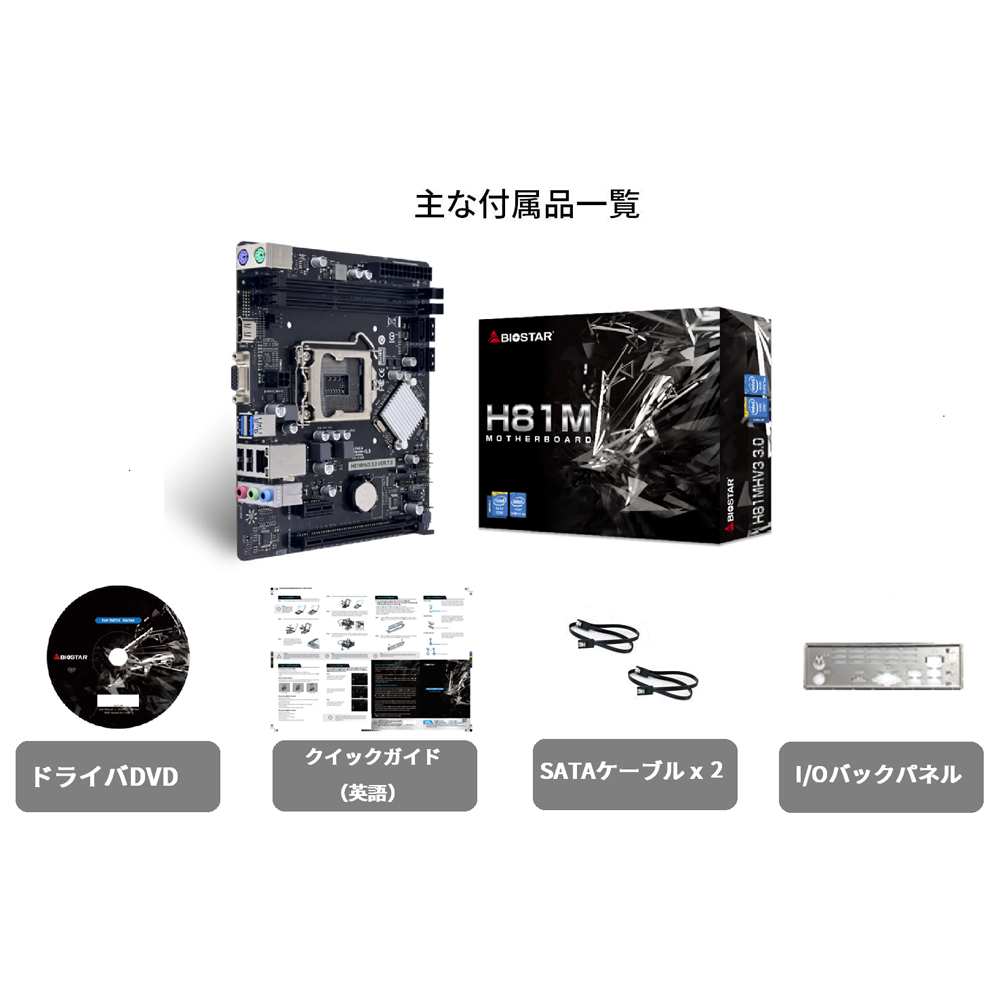

付属品 SATAケーブル×2
I/Oシールド×1
ドライバーDVD×1
簡易マニュアルシート（英語）×1
保証期間 1年

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
