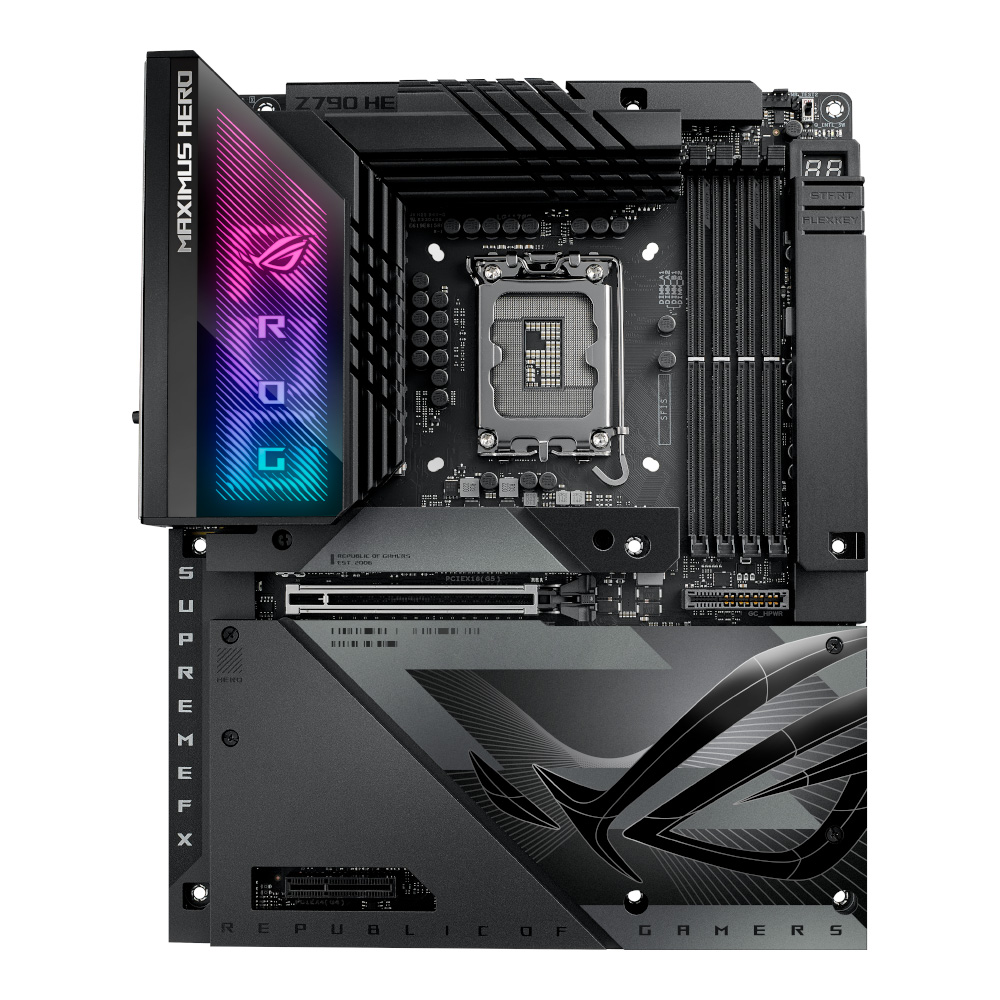

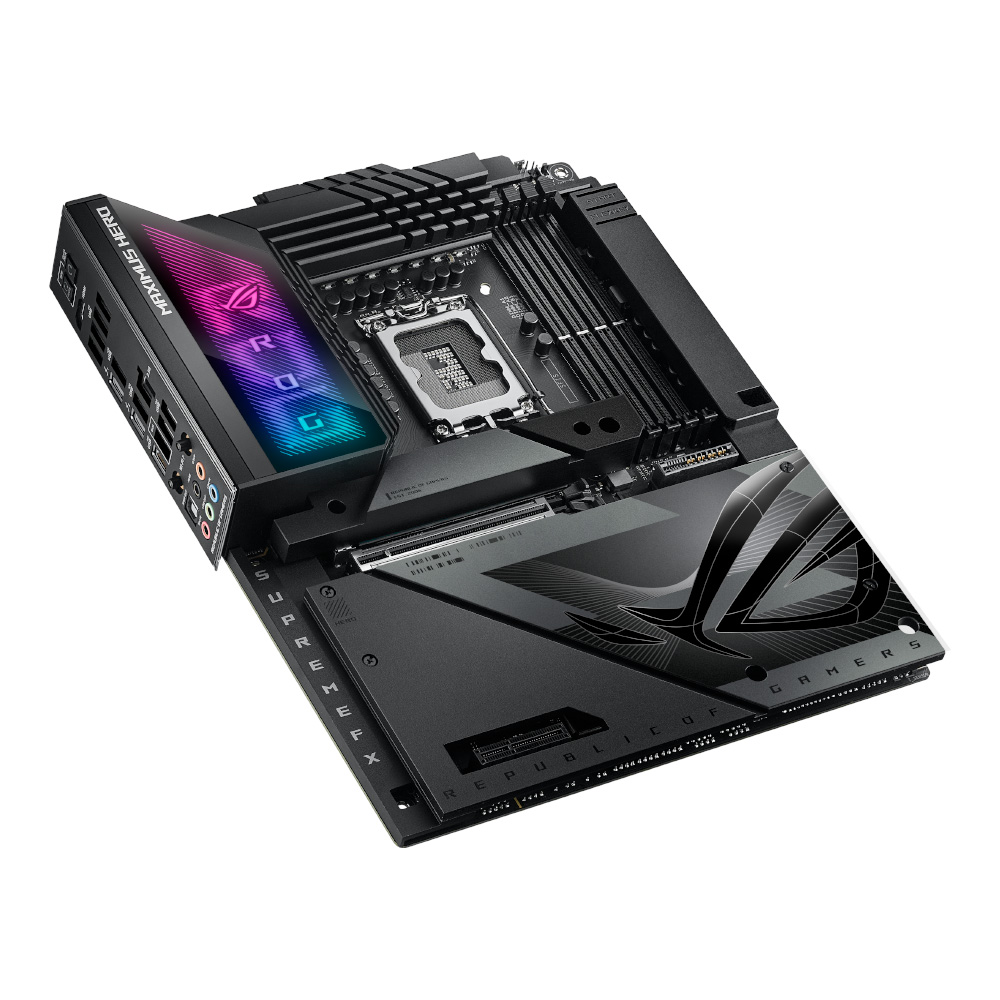

ROG MAXIMUS Z790 HERO BTF

ROG MAXIMUS Z790 HERO BTF

Z790チップセット搭載「ROG MAXIMUS」マザーボード
背面コネクターデザイン&GPU用高電力スロット搭載「Advanced BTF」モデル

・Intel Z790チップセット搭載
・「ROG MAXIMUS HERO」ATXマザーボード
・「Advanced BTF」モデル
・コネクターやピンヘッダーをマザーボード背面に設置し、主要なケーブルをすべて裏側に隠すことが可能
・対応する「BTF」グラフィックカードにマザーボードから最大600Wを供給可能な高電力スロットを装備し、GPU用の補助電源ケーブルも裏面に配線可能
・第14世代Intel Coreプロセッサー対応
・20+1+2パワーステージ
・マイクロファイン合金チョーク、10K ブラックメタリックコンデンサー、および8+8 PIN ProCool II電源コネクター
・拡大されたVRMヒートシンクとアルミ製I/Oヒートシンク、高伝導サーマルパッドがシステムを強力に冷却
・DDR5-8000+(OC)
・PCIe 5.0 スロット、PCIe 5.0 M.2スロット装備
・オンボードThunderbolt 4 (USB Type-C) 搭載
・Wi-Fi 7 + Intel 2.5G LAN
・Q-Antenna、PCIe Slot Q-Release、M.2 Q-Latch、Q-CODE、Clear CMOS、BIOS FLASHBACK、Q-LED
・AI cooling II、AI Networking、AI SUITE 3、UEFI BIOS、双方向AIノイズキャンセル


「ROG MAXIMUS Z790 HERO BTF」は、Intel Z790チップセットを搭載し、ROG初の隠しコネクターデザインとグラフィックカードハイパワースロットを搭載したマザーボードです。コネクターやピンヘッダーをマザーボード背面に設置し、主要なケーブルをすべて裏側に隠すことが可能です。さらに、対応する「BTF」グラフィックカードにマザーボードから最大600Wを供給可能な高電力スロットを装備し、GPU用の補助電源ケーブルも裏面に配線可能です。

20+1+2パワーステージの強力な電源回路を備え、最新の第14世代Intel Core プロセッサーの性能を引き出します。
また、最新のDDR5メモリーに対応するほか、PCIe 5.0スロットやPCIe 5.0 M.2スロットを装備。さらにオンボードThunderbolt 4ポートなどの高速規格を搭載しています。
拡大されたVRMヒートシンクとアルミ製I/Oカバー、高伝導サーマルパッド、M.2ヒートシンク、M.2バックプレートがシステムを強力に冷却します。
Intel 2.5G LAN + Wi-Fi 7をサポートし、高速なネットワーク環境を構築することができます。












ADVANCED BTF DESIGN

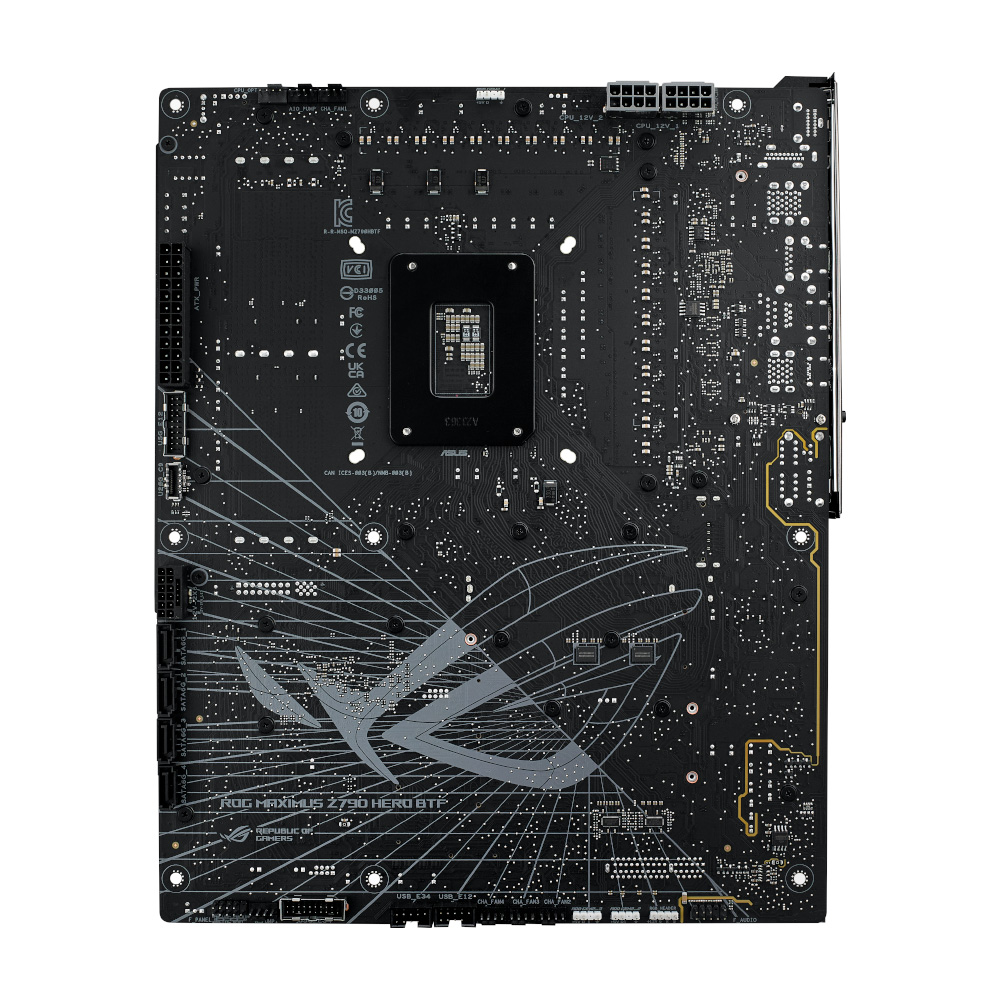

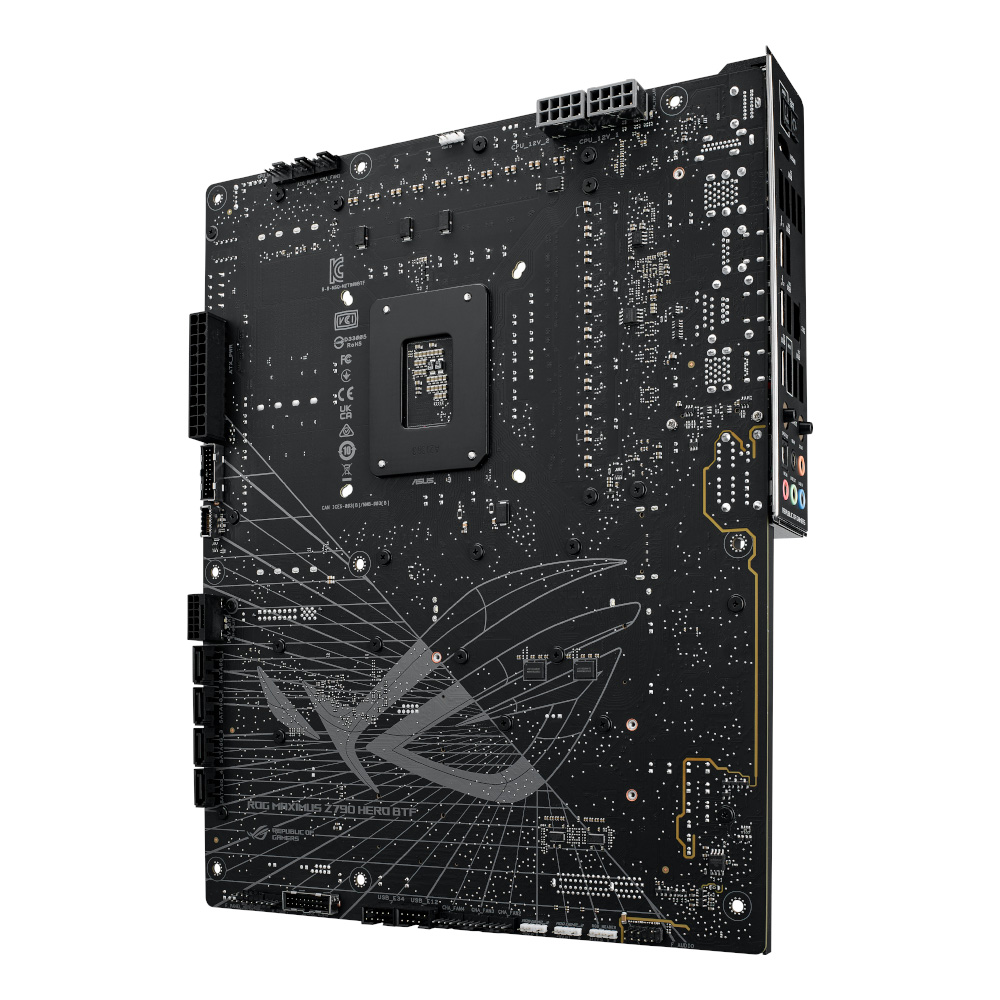

・背面コネクター設計
コネクターやピンヘッダーをマザーボード背面に設置した背面コネクター・デザインを採用。主要なケーブルをすべて裏側に隠すことが可能です。

・グラフィックスカードハイパワースロット
対応する「BTF」グラフィックカードにマザーボードから最大600Wを供給可能な高電力スロットを装備し、GPU用の補助電源ケーブルも裏面に配線可能です。

詳細はこちら






堅牢な電源ソリューション

20+1+2パワーステージの強力な電源回路を搭載しています。さらにアイドル状態から高負荷状態への遷移遅延を最小限に抑えるため、
従来採用されていた「フェーズダブラー設計」ではなく、2基のパワーステージ ICをコントローラが直接連携する「Teamed Power Architecture」を採用。
これにより、最近のコア数の多いCPUが必要とする電力を素早く、安定して供給でき、最新の第14世代Intel Core プロセッサーの性能を発揮します。

ASUS Teamed Power Architectureについてはこちら >

・8 + 8-pin ProCool II電源コネクター
2つのProCool IIコネクターにより、EPS12Vの電源ラインに確実に接続することができます。

・20+1+2パワーステージ
VRMには、20+1+2パワーステージが搭載されており、それぞれ90Aに対応しています。

・MicroFine合金チョーク
各パワーステージには、45Aに対応する高透磁率の合金コアチョークを採用しています。

・10Kブラック金属コンデンサー
入力と出力のフィルタリングは、高い動作温度でも数千時間持続する固体高分子コンデンサーによって提供されます。






DDR5メモリー

ROGには、最速のメモリ性能を実現するための長い伝統があり、DDR5もその例に漏れません。
信号経路の改善により、Maximus Z790 Heroでは、愛好家向けキットが7GT/sをはるかに超える速度で駆動しており、将来のDIMMがどこまで到達できるかは誰にもわからないでしょう。
経験豊富なベテランは、UEFIの豊富なチューニングオプションをいじって、その実力を試すことができます。

ASUS Enhanced Memory Profile (AEMP)は、汎用メモリモジュールをオーバークロックするための独自のハードウェアおよびファームウェアソリューションです。
AEMPの第2バージョンでは、システム起動時にキットの自動チューニングが可能で、Maximus Z790 HeroのPCBトレース最適化を活用して、これまでよりも高い周波数をプッシュすることができます。
AEMP IIは、クアッドDIMM配列の混合キットをオーバークロックすることもでき、膨大なサポートライブラリは、XMPをサポートしていないほぼすべてのDDR5モジュールに拡張されています。






冷却性能

・VRMとアルミ製I/Oヒートシンク
MOSFETとチョーク上のVRMヒートシンクは、埋め込みヒートパイプを介してアルミニウムI/Oカバーに接続され、質量と放熱のための表面積を増加させています。

・M.2ヒートシンクおよびバックプレート
大型アルミニウムヒートシンクは、搭載されたM.2ドライブを冷却するための広い表面積を提供し、3つのオンボードスロットのそれぞれには、追加の熱放散のための専用のバックプレートが装備されています。

・高伝導サーマルパッド
各サーマルパッドは、パワーステージで発生した熱をヒートシンクに橋渡しすることで、システムからの全体的な熱伝達を向上させることができます。また、将来のメンテナンスのために、交換用サーマルパッドも同梱されています。

・ソリッドスチールバックプレート
電気亜鉛メッキ鋼板がROG Maximus Z790 Heroの背骨を強化し、曲がりを防止します。

・チップセットヒートシンク
専用のヒートシンクがチップセットから熱を奪い、最適な動作温度を保ちます。







熱対策

オンボードの各ヘッダーに搭載された温度センサーがリアルタイムに監視・反応し、動作状況に応じてファンの動作をコントロールし、静音性を高めています。
Fan Xpert 4またはUEFIで簡単に設定・管理できます。






ネットワーク

・Wi-Fi 7

次世代Wi-Fi 7*チップセットは、6GHz帯の超広帯域320MHzチャネル帯域幅と4096QAMを新たに導入し、最大2.4倍の超高速WiFi速度**を実現します。革新的なマルチリンクオペレーション(MLO)は、より安定したWi-Fi接続と低レイテンシーを実現し、ゲーム、ストリーミング、産業用IoTにおける未知の領域を解き放ちます。

*Wi-Fi 7の機能をサポートするには、オンボードのWi-Fiチップセット、Wi-Fi AP、およびWi-Fi 7をサポートするオペレーティング・システムが必要です。6GHz帯の320Mhzは、規制上の制限により、一部の地域/国では利用できない場合があります。マルチリンクオペレーション(MLO)のサポートは今年後半(2023年10月)に提供される予定です。詳細はASUSのサポートページをご覧ください。

**WiFi 6Eとの比較



・2.5Gb Ethernet
オンボードの2.5Gbイーサネットは、標準的なイーサネット接続よりも最大2.5倍高速なファイル転送、
スムーズでラグのないゲーム、高解像度のビデオストリーミングを実現し、有線接続を強化します。






USB

・2つのオンボードThunderbolt 4 USB TYPE-Cポート
各ポートは、最新の高速デバイスやドライブに対応するため、最大40Gbpsの双方向の帯域幅を実現しています。
また、Thunderbolt 4は、最大2台の外部4Kディスプレイをサポートし、PCIeの帯域幅を最大32Gbpsまで拡張します。






PCIe 5.0

・5つのオンボードM.2スロット
ROG Maximus Z790 Hero BTFは、5基のオンボードM.2スロットを搭載しています。そのうちの1基はPCIe 5.0に対応し、16GB/秒という驚異的な速度を提供しますが、その他のスロットはPCIe 4.0インターフェースで8GB/秒という驚異的な速度を提供します。

・拡張スロット
x16拡張スロットはPCIe 5.0に対応し、互換性のあるデバイス向けに最大64GB/秒という驚異的な速度を実現します。大容量のグラフィックスカードに対応するため、SafeSlotリテンションブラケットで保護されています。また、PCIe®スロットQ-Release Slimにより、カードを簡単に取り外すことができます。






ROG SupremeFXオーディオテクノロジー

ROG SupremeFXオーディオテクノロジーは、ライン入力接続で113dBの優れたS/N比を実現し、卓越した録音品質を提供します。
また、SupremeFX ALC4082コーデックにクリーンな電力を供給する低ドロップアウトレギュレータと、優れたフロントパネル出力を実現する-115dB THD+Nに達することができる統合ESS® ES9218 QUAD DACも搭載しています。
このソリューションにより、各オーディオトラックの繊細なニュアンスを余すところなく伝える、エンドツーエンドの32ビット384kHz解像度での再生が可能になりました。







インテリジェントコントロール

・AI COOLING II
ワンクリックであらゆる構築の熱と音響のバランスをとることができます。
ASUS独自のアルゴリズムにより、クイックストレステストを実行しながら不要なノイズを削減し、CPU温度を監視してファンを最適な速度に動的に調整します。

・双方向AIノイズキャンセリング
膨大なディープラーニングデータベースを活用し、500万種類以上のバックグラウンドノイズを低減することで、ゲームや通話でのクリアなコミュニケーションを支援します。

・AI ネットワーキング
GameFirst VIは、アプリケーションの使用シナリオと対応する学習アルゴリズムに基づいてリアルタイムで帯域幅を割り当てることにより、ネットワーク性能を最適化します。
最新のアップデートでは、GeForce NOWの専用サポートが追加され、激しいゲームストリーミングセッションで可能な限り低いレイテンシーを保証します。







UEFI BIOS

ROG UEFI (BIOS)は、あなたのPCを設定・調整するために必要な機能を提供します。
分かりやすくシンプルな「EZ Mode」と、詳細な設定が可能な「Advanced Mode」の2つのモードから、
各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。

・EZ Mode
システム情報やオーバークロック設定まで一つの画面で確認・設定できるモード

・Advanced Mode
各項目の詳細な設定が可能なモード








Armoury Crate

Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。













型番 ROG MAXIMUS Z790 HERO BTF
フォームファクター ATX(305×244mm)
チップセット Intel Z790 Chipset
対応CPUソケット LGA1700
対応CPU Intel Core 14th & 13th Gen Processors, Intel Core 12th Gen, Pentium Gold and Celeron Processors
Supports Intel Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel Turbo Boost Max Technology 3.0 support depends on the CPU types.
対応メモリー 4 DIMM slots, max. 192GB, DDR5
8000+(OC)/7800+(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/
6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 Non-ECC, Un-buffered Memory*
Dual channel memory architecture
Supports Intel Extreme Memory Profile (XMP) memory module
Supports DIMM Flex
ASUS Enhanced Memory Profile II (AEMP II)
* Supported memory types, data rate (Speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list.
* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.
拡張スロット Intel Core Processors (14th & 13th & 12th Gen)*
PCIe 5.0 x16 slot (support x16 or x8 modes)** × 1
Intel Z790 Chipset
PCIe 4.0 x4 slot × 1
* Please check the PCIe bifurcation table on the support site (https://www.asus.com/support/FAQ/1037507/).
** When M.2_1 is enabled, PCIEX16(G5)_1 will run x8 only.
- To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.
ストレージ Total supports 5 x M.2 slot × 5 and SATA 6Gb/s ports* × 4
Intel Core Processors (14th & 13th & 12th Gen)
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode.)**
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode.)
Intel Z790 Chipset**
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)
M.2_5 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)

SATA 6Gb/s port × 4
* Intel Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.
** When M.2_1 is enabled, PCIEX16(G5)_1 will run x8 only.

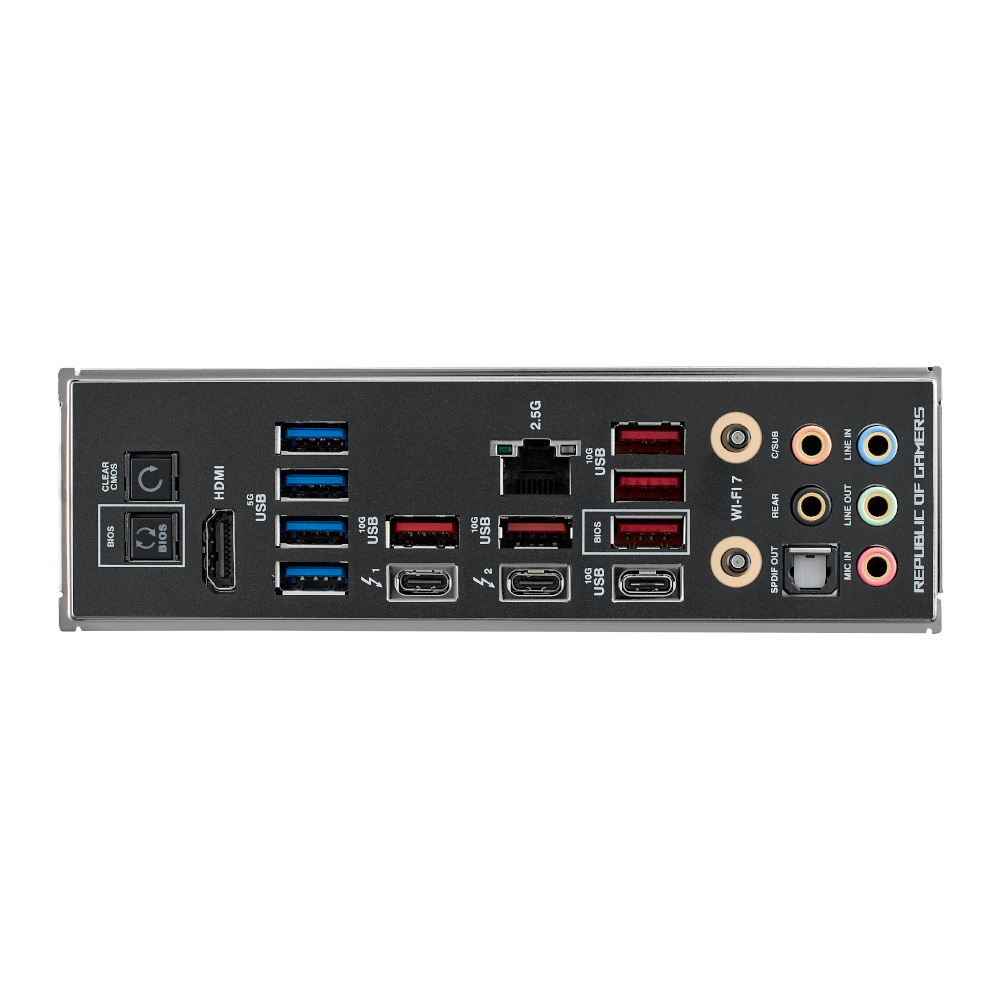

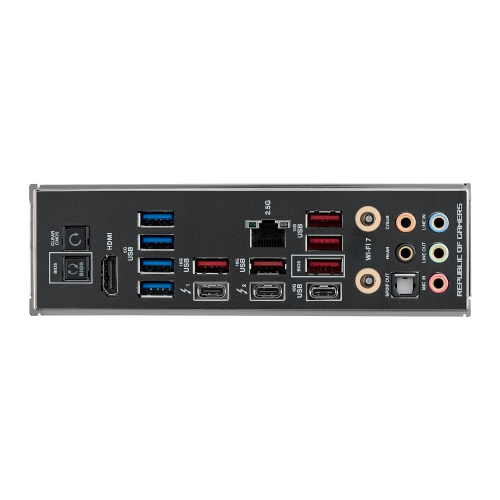

USB Rear USB (Total 12 ports)
Thunderbolt 4 port × 2 (2 USB Type-C)
USB 10Gbps port × 6 (5 Type-A + 1 USB Type-C)
USB 5Gbps port × 4 (4 Type-A)
Front USB (Total 9 ports)
USB 20Gbps connector × 1
USB 5Gbps header × 2 (support 4 additional USB 5Gbps ports)
USB 2.0 header × 2 (support 4 additional USB 2.0 ports)
LAN Intel 2.5Gb Ethernet
ASUS LANGuard
無線機能 Intel Wi-Fi 7*
2x2 Wi-Fi 7 (802.11be)**
Supports 2.4/5/6GHz frequency band***
Support Wi-Fi 7 320MHz bandwidth, up to 5.76Gbps transfer rate.
Bluetooth v5.4****
* Compatible with Windows 11 or later.
** Wi-Fi 7 MLO(Multi-link Operation) full functions support will be ready in Windows 11 2024 Platform (Windows 11 24H2) or later.
*** Wi-Fi 6GHz frequency band and bandwidth regulatory may vary between countries.
**** The Bluetooth version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications.
映像出力 HDMI port** × 1
Intel Thunderbolt 4 port × 2 (USB Type-C) support DisplayPort and Thunderbolt video outputs***
* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
** Support 4K@60Hz as specified in HDMI 2.1.
*** VGA resolution support depends on processors' or graphic cards' resolution.
オーディオ ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082
- Impedance sense for front and rear headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking
- High quality 120 dB SNR stereo playback output and 110 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback on front panel
LED Addressable Gen 2 headers × 3
AURA RGB header × 1
OS Windows 11, Windows 10 64-bit

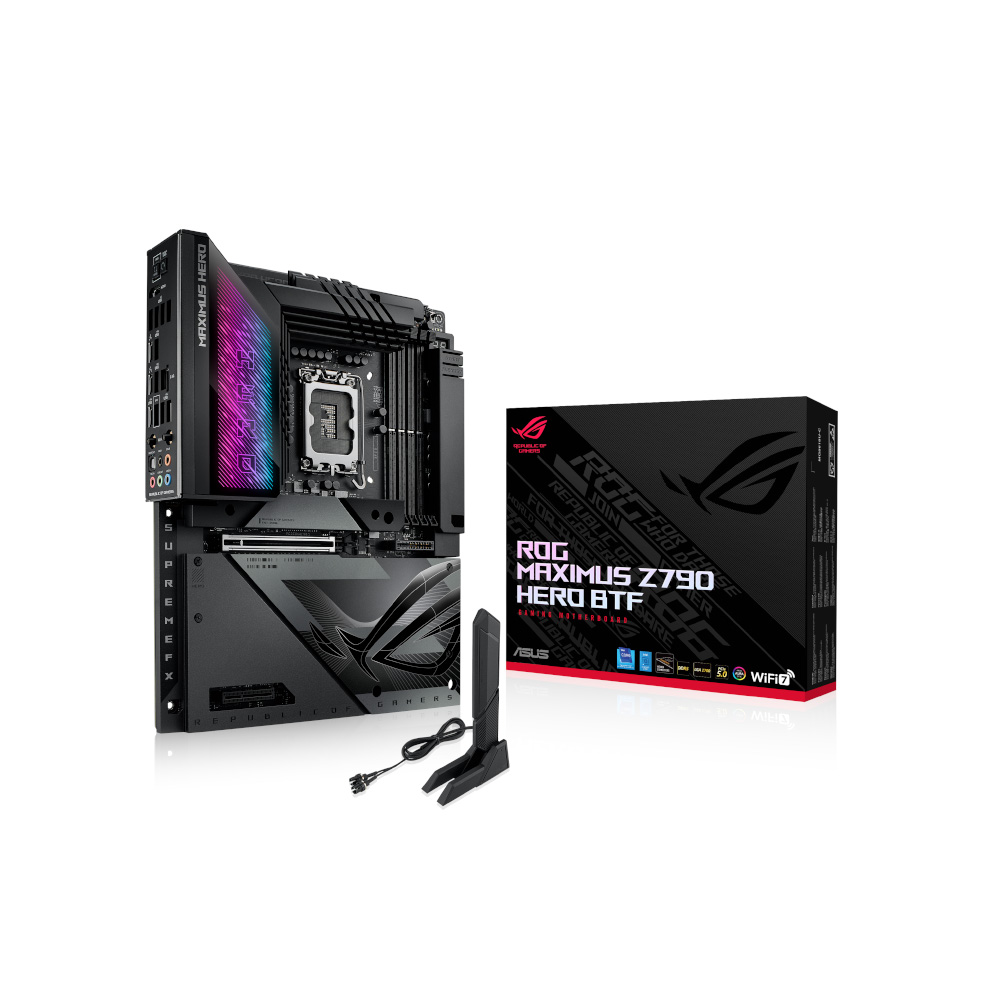

付属品 Cables
ARGB RGB extension cable × 1
SATA 6Gb/s cables × 4
Additional Cooling Kit
Thermal pad for M.2 × 1
DDR5 fan holder × 1
Miscellaneous
ASUS WiFi Q-Antenna × 1
M.2 backplate Q-Latch packages × 3
M.2 backplate Rubber Packages × 3
Q-connector × 1
ROG stickers × 1
ROG key chain × 1
M.2 rubber package × 1
ROG VIP card × 1
Installation Media
USB drive with utilities and drivers × 1
Documentation
Quick start guide × 1



※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
