Z790-AYW OC WIFI

Z790-AYW OC WIFI

第14世代Intel Coreプロセッサー対応
Z790チップセット搭載ATXマザーボード
DDR5-8200+(OC)メモリーをサポート

・Intel Z790チップセット搭載
・ATXフォームファクター
・第14世代Intel Coreプロセッサー対応
・12(60A)+1(60A)+1パワーステージの強力な電源回路を搭載
・ProCool 4+8 pin電源コネクター装備
・VRMヒートシンク、M.2ヒートシンク、サーマルパッドを装備しシステムを冷却
・DDR5-8200+(OC) × 2 (最大96GB)
・CLEAR CMOS button、Start & Reset button装備
・PCIe 4.0 x16スロット、PCIe 4.0 M.2スロット搭載
・USB 10Gbps Type-C対応(リア・フロント)
・Thunderbolt (USB4) ヘッダー搭載
・Realtek 2.5Gb LAN + Wi-Fi 6
・HDMI 2.1 × 1
・Power Saving、Fan Xpert 4、Digi+ VRM Control
・M.2 Q-Latch、BIOS FlashBack、Q-CODE、SafeSlot Core+
・AI Cooling II、双方向AIノイズキャンセリング

「Z790-AYW OC WIFI」は、Intel Z790チップセットを搭載したATXマザーボードです。DDR5-8200+(OC)の高クロックOCメモリーに対応します。
12(60A)+1(60A)+1パワーステージの強力な電源回路が、第14世代Intel Coreプロセッサーの性能を引き出します。
大型化したVRMヒートシンクやM.2ヒートシンク、サーマルパッドを備え、冷却性能も高められています。
PCIe 4.0 x16スロットやUSB 10Gbps Type-C、Thunderbolt 4 (USB4)ヘッダーを備え、高速データ転送に対応。ネットワークはWi-Fi 6+Realtek 2.5Gb LANをサポートし、高速なネットワーク環境を構築することができます。
専用ユーティリティ「Armoury Crate」から、さまざまなシステムの設定を行うことができます。







インテリジェントコントロール

ASUS Intelligent Controlは、あなたのPCをスマートにします。複雑なチューニングを施し、システムの本質的な部分をダイナミックに最適化するとともに、PC DIY初心者のためのインテリジェントでシンプルなオプションから、ベテランのための包括的な機能までを提供します。

・オールラウンドなエネルギー効率
省電力機能には、消費電力を簡単に最適化し、省エネを最大化するための設定がいくつか含まれています。CPUの電力制限を有効にしたり、Aura照明を暗くしたり、ファンのプロファイルを省電力モードに設定したりすることができます。また、Microsoft Windowsに組み込まれているパワーセーバープランを切り替えることができます。

・Fan Xpert 4
「Fan Xpert 4」またはASUS UEFI BIOSを使って、ファン、ウォーターポンプ、オールインワン・クーラーを包括的にコントロールすることができます。
空冷でも水冷でも、ワンクリックですべてのパラメータを設定するオートチューニング・モードを備えています。
また、すべてのファンの回転数をデフォルトの最小値以下に抑える「エクストリームクワイエット」モードも搭載しています。
軽い作業をする際に、システムを静かに保つことができます。

・Digital Power Controls
Digi+電圧レギュレータモジュール(VRM)は、電圧降下、スイッチング周波数、電力効率の設定をリアルタイムに制御し、CPUの電圧レギュレーションを微調整することで、パフォーマンスの安定性を確保します。






AI Cooling II

AI Cooling IIは、ワンクリックで熱と音響のバランスを調整します。ASUS独自のアルゴリズムにより、クイックストレステストを実行しながら不要なノイズを削減し、CPU温度を監視してファンを最適な速度に動的に調整します。






UEFI BIOS

ROG UEFI (BIOS)は、あなたのPCを設定・調整するために必要な機能を提供します。
分かりやすくシンプルな「EZ Mode」と、詳細な設定が可能な「Advanced Mode」の2つのモードから、
各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。

・EZ Mode
システム情報やオーバークロック設定まで一つの画面で確認・設定できるモード

・Advanced Mode
各項目の詳細な設定が可能なモード






冷却

・M.2ヒートシンク
3基のM.2ヒートシンクが3基のM.2スロットをカバーし、M.2ストレージのサステイン転送時に起こりうるスロットリングを防ぎます。

・VRMヒートシンクとサーマルパッド
巨大なヒートシンクの広範な表面積がVRMとチョークを覆い、熱放散を改善します。特別に設計されたサーマルパッドと組み合わせることで、MOSFETとチョークからの熱伝導を向上させ、より良い冷却性能を実現します。


・冷却制御機能
Fan Xpert 4ソフトウェアまたはUEFI BIOSを介して設定可能な包括的な冷却制御機能を備えています。
各ヘッダーが温度センサーをリアルタイムに監視し、動作状況に応じてファン動作をコントロールします。
動作時の静音性を高めるとともに、過熱と過電流から保護します。





最適なパワーソリューション

12(60A)+1(60A)+1パワーステージを搭載したVRMが、最新の第14世代Intel Core プロセッサーの性能を発揮します。
また、独自開発のProCoolコネクターは、マザーボードから電源へのリンクを4+8ピンコネクターで強化し、12ボルトの電力を直接プロセッサーに供給します。
それぞれのジャックは、中空ピンコネクターよりも大きな電流に対応できる固体ピンを採用しています。





メモリー

ASUS Enhanced Memory Profile II (AEMP II)は、PMIC制限のあるメモリモジュール専用のファームウェア機能です。AEMP IIは、CPUとメモリモジュールの能力に基づいて、あなたのキットのメモリチップを訓練し、楽に性能を発揮できる最適化されたクロック速度を提示します。

柔軟なトレーニング方法によって構築されたAEMP IIは、エントリーレベルのモジュールを最大限に活用したり、究極のパフォーマンスを実現するために高速キットを呼び出すなど、ベースライン設定よりもメモリを調整するだけでなく、システム動作の安定性を維持することが容易にできます。






ASUS OptiMem II

マザーボードのトレースルーティングの見直しにより、最新のプロセッサーがメモリ帯域幅に無制限にアクセスできるようになりました。
ASUS OptiMem IIテクノロジーは、異なるPCBレイヤーをまたぐメモリ信号経路を慎重にマッピングし、ビアを減らし、クロストークを大幅に削減するシールドゾーンを追加します。

ASUS OptiMem IIの利点:
・メモリーの安定性と互換性の改善
・同等の電圧でより低いメモリーレイテンシーを可能にする
・メモリー周波数のマージンを改善






ストレージ

「Z790-AYW OC WIFI」は、合計3つのM.2スロットを搭載しています。
PCIe 4.0による最大64Gbpsのデータ転送速度に対応しており、OSやアプリケーションのドライブによる起動やアプリのロード時間を短縮することができます。






コネクティビティ

・PCIe 4.0
Z790-AYW OC WIFIは、第14・13・12世代Intel CPU専用に設計されており、最新のGPU向けにPCIe 4.0接続を提供します。

・リア&フロントUSB Type-C
フロントパネルにUSB 10Gbps Type-Cコネクタ、リアにUSB 10Gbps Type-Cポートを搭載し、高速なデータ転送速度を実現します。

・Thunderbolt 4 (USB4) 対応
Z790-AYW OC WIFIマザーボードは、Thunderbolt(USB4)ヘッダーを介してUSB4をサポートしています。
ASUSのアドオンカード*を使用することで、PRIMEマザーボードは単一のケーブルで最大40Gbpsの双方向速度を実現し、デバイスへの高速充電を提供します。
さらに、このカードにはマルチスクリーン接続用のデイジーチェーン機能があり、4K解像度のデュアルディスプレイをサポートします。

*アドオンカードは別売りです。






Wi-Fi 6

Wi-Fi 6
Wi-Fi 6モジュールは802.11ax標準と互換性があり、理論ピーク帯域幅を驚異の1.2Gbpsまで押し上げます。
パワーユーザーにとってより重要なのは、競合トラフィックが多い混雑したネットワークでより効率的に動作するように最適化されていることでしょう。
マザーボードとASUS WiFi 6ルーターをペアリングして、WiFi 6のネットワークポテンシャルを存分にご体験ください。






双方向AIノイズキャンセリング

ASUSが独自に開発したこのユーティリティは、大規模なディープラーニングデータベースを活用して、
マイクや着信音声からのバックグラウンドノイズを低減し、音声を保護しながら、音声を聞き取ることができるようにします。
キーボードの音やマウスのクリック音などの周囲の雑音を除去し、ゲーム中や通話中にもクリアに聞こえるようにします。







ライティング

・AURA Sync
ASUSの独自ユーティリティ「Aura Sync」によってライティング制御が行えます。
互換性のあるROGグラフィックカード、モニター、マウス、キーボードを簡単に同期できるプリセットの照明効果を備えており、
PCデザインに統一感を持たせることができます。「Armoury Crate」からアクセスできます。


・アドレサブルGen2 RGBヘッダー
アドレサブルなGen2 RGBヘッダーは、「Aura Sync」で制御することができます。
第2世代のアドレサブルRGBデバイスのLEDの数を検出でき、特定のデバイスに合わせてライティングエフェクトを調整できるようになりました。
この新しいヘッダーは、既存のAura RGBコンポーネントとの下位互換性も備えています。






Armoury Crate

Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。






組み立てやすい

・Q-Latch
革新的なQ-Latchにより、特定の工具を必要とせずにM.2 SSDを簡単に取り付けたり取り外したりできます。シンプルなロック機構を採用して、ドライブを固定し、従来のネジを省略しています。

・BIOS FlashBack
BIOS FlashBackは、最も簡単かつ安全な(UEFI)BIOS更新方法です。FAT32形式のUSBメモリに(UEFI)BIOSファイルをコピーし、USB BIOS FlashBackポートに差し込んでボタンを押すだけです。メモリやCPUがインストールされていなくても更新を行うことができます。

・Q-CODE
オンボードのLEDパネルは2桁の診断コードを表示し、一般的なブート問題やハードウェアの問題をトラブルシューティングするための貴重な参考資料を提供します。

・スタートボタン&リセットボタン
これらの便利なボタンは、テストやトラブルシューティングの際に手の届きにくいピンを手動でジャンプさせる必要をなくします。

・CLEAR CMOS
Clear CMOSボタンは、BIOS設定を工場出荷時のデフォルトに迅速にリセットします。また、不正なBIOS設定が選択された場合にPCを再起動するためにも使用できます。

・SafeSlot Core+
SafeSlot Core+は、ASUS独自のPCIeスロットで、一体型のステンレススチールブレースで強化されており、スロットを保護して損傷を防ぎます。金属カバーはフックでスロットにしっかりと固定され、全体が強化されたはんだポイントでPCBにしっかりと固定されており、重量級のグラフィックスカードのための安全な基盤を提供します。








型番 Z790-AYW OC WIFI
フォームファクター ATX Form Factor
(305×244mm)
チップセット Intel Z790 Chipset
対応CPUソケット Intel Socket LGA1700
対応CPU Intel Core 14th & 13th Gen Processors, Intel Core 12th Gen, Pentium Gold and Celeron Processors*
Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel Turbo Boost Max Technology 3.0 support depends on the CPU types.
対応メモリー 2 DIMM slots, Max. 96GB, DDR5 8200+(OC)/8000(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/
6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 Non-ECC, Un-buffered Memory*
Dual channel memory architecture
Supports Intel Extreme Memory Profile (XMP) memory module
OptiMem II
* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/.
* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.
拡張スロット Intel Core Processors (14th & 13th & 12th Gen)*
PCIe 4.0 x16 slot × 1
Intel Z790 Chipset
PCIe 4.0 x16 slot (support x4 mode) × 2
PCIe 4.0 x1 slot × 2
* Please check the PCIe bifurcation table on the support site (https://www.asus.com/support/FAQ/1037507/).
- To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.
ストレージ Intel Core Processors (14th & 13th & 12th Gen)
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
Intel Z790 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)

SATA 6Gb/s port × 4
* Intel Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.

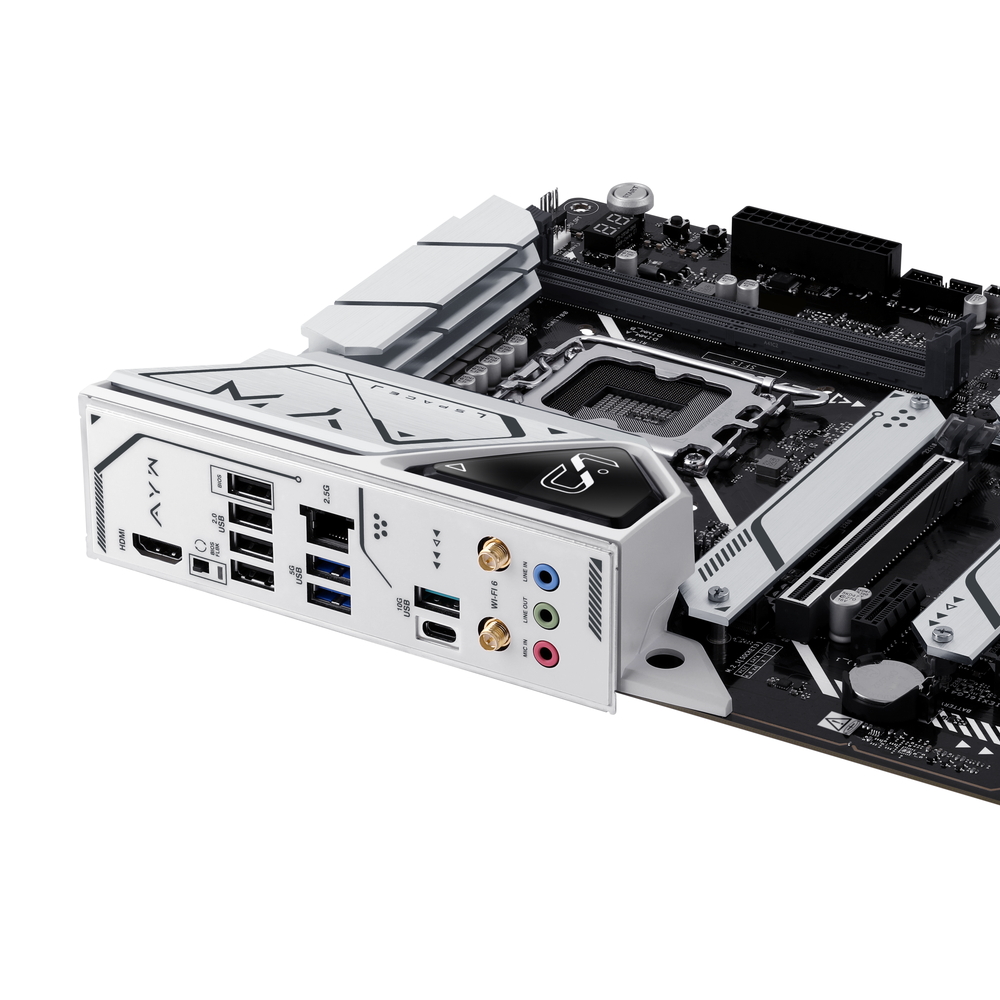

USB Rear USB (Total 8 ports)
USB 10Gbps port × 2 (1 Type-A+1 Type-C)
USB 5Gbps port × 2 (2 Type-A)
USB 2.0 port × 4 (4 Type-A)

Front USB (Total 9 ports)
USB 10Gbps connector × 1 (supports USB Type-C)
USB 5Gbps header × 2 (support 4 additional USB 5Gbps ports)
USB 2.0 header × 2 (support 4 additional USB 2.0 ports)
* USB_E1 port, USB_E2 port and USB_E6 port share the bandwidth.
* USB_E3 port, USB_E4 port, USB_E7 port and USB_E8 port share the bandwidth.
Thunderbolt Thunderbolt (USB4) Header × 1
LAN Realtek 2.5Gb Ethernet × 1
ASUS LANGuard
無線機能 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Supports 2.4/5GHz frequency band
Bluetooth v5.3*
* The Bluetooth version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications.
映像出力 HDMI port** × 1
*Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
** Supports 4K@60Hz as specified in HDMI 2.1.
オーディオ Realtek 7.1 Surround Sound High Definition Audio CODEC
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback"
LED Addressable Gen 2 header × 3
OS Windows 11, Windows 10 64-bit

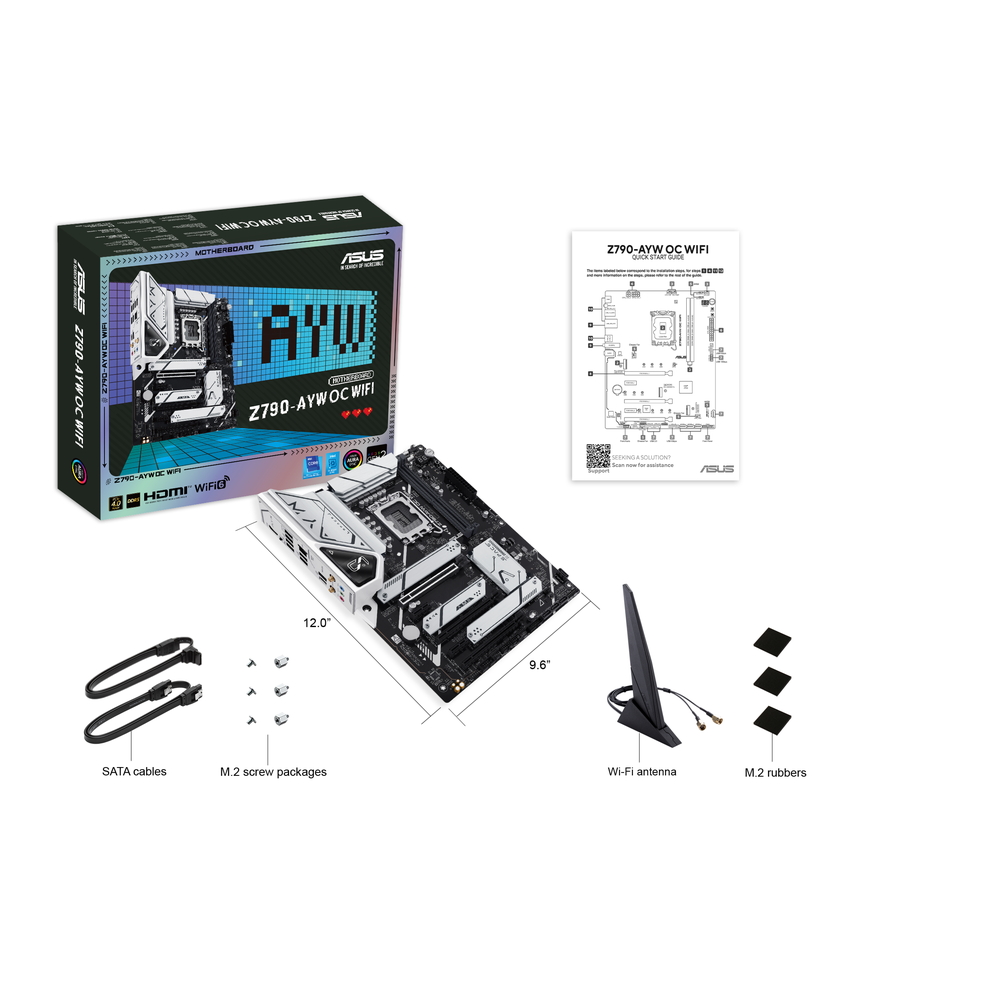

付属品 Cables
SATA 6Gb/s cable × 2
Miscellaneous
ASUS Wi-Fi moving antenna × 1
M.2 rubber package × 2
Screw packages for M.2 SSD × 2
Documentation
Quick start guide × 1

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
