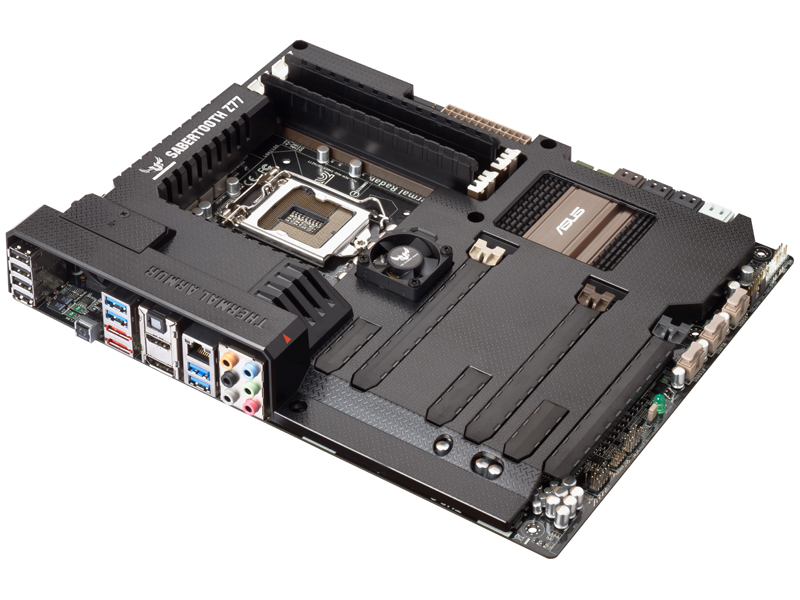

SABERTOOTH Z77

SABERTOOTH Z77

Z77も「タフすぎて損はない！」新世代Core iシリーズ対応マザーにタフなあのシリーズが登場

  • Intel LGA1155ソケット搭載　TUFシリーズATXマザーボード
  • Intel Z77チップセット搭載
  • 米国国防省軍用品基準準拠の高耐性部品を使用
  • マザーボード表面の熱を効果的に冷却する
    「ThermalArmor」を搭載
  • USB3.0機器の高速化を図る「USB 3.0 Boost」搭載
  • 内蔵GPUとビデオカードを連携・グラフィックの強化を図る
    「Virtu Universal MVP」対応
  • NVIDIA SLI / AMD CrossFireX対応

メーカー製品情報ページ

ダウンロードページ

BIOSダウンロードページ

対応CPU情報

CPU

LGA1155：
　3rd/2nd Generation Core i7
　3rd/2nd Generation Core i5
　3rd/2nd Generation Core i3
　32/22nm CPUをサポート
　Intel Turbo Boost Technology 2.0対応
チップセット

Intel Z77
メモリ

DDR3 1866/1600/1333MHz
Non-ECC, Un-buffered Memory
デュアルチャンネル4スロット　最大32GB
VGA

内蔵グラフィック：
　1x DisplayPort
　1x HDMI
　最大1696MBのメモリシェア
　※対応CPUが必要となります。
拡張スロット

2x PCI Express3.0/2.0（x16）(x16/x8 x8動作)
1x PCI Express2.0（x16）
3x PCI Express2.0（x1）
ストレージ

Intel Z77：
　2x SATA 6Gb/s
　4x SATA 3Gb/s
　Raid 0, 1, 5, 10をサポート
　Intel Smart Response Technology対応
　Intel Rapid Start Technology対応
　Intel Smart Connect Technology対応


ASMedia ASM1061 controller：
　2x SATA 6Gb/s　
　2x eSATA 6Gb/s
LAN

ギガビットLAN（Intel 82579V）
サウンド

Realtek ALC892 8チャンネルHDオーディオ
外部インターフェース

6x USB3.0
（4x バックパネル / 1x 基板上コネクタ）


10x USB2.0
（4x バックパネル / 3x 基板上コネクタ）
フォームファクター

ATX（30.5 x 24.4 cm）
ASUSオリジナル機能

8 +4 +2 Digital Phase Power Design
TUF Components
ASUS DIGI+ Power Control Utility
TUF Thermal Armor
TUF Thermal Radar
Dust Defender
USB BIOS Flashback
MemOK!
AI Suite II
USB Charger+
Anti-Surge
ESD Guards
ASUS UEFI BIOS EZ Mode
Network iControl
USB 3.0 Boost
ASUS O.C. Profile
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2
Multi-language BIOS
ASUS Q-Shield
ASUS Q-LED
ASUS Q-Slot
ASUS Q-DIMM
ASUS Q-Connector
JAN

4580147650727





DIGI+ VRM Digital Power Design

DIGI+ VRM Digital Power Design Image

DIGI+ VRMは、CPUから出力されるデジタル電源信号の要求に基づいてCPUの電源制御を処理することにより、電力の浪費を防ぎCPUのVcoreへ安定した電源供給を行います。
UEFI BIOSや独自インターフェースのユーティリティによってCPUや統合型グラフィックス電圧を調節することが可能なため、パフォーマンスを最大限に引き出し、オーバークロックの可能範囲を広げます。

TUFコンポーネント

TUFコンポーネント Image

第三者機関による米国軍用規格（MIL規格）に準じた各種テストをパスしたチョークコイル、コンデンサ、MOSFETを採用し、過酷な状況下においても優れたパフォーマンスを発揮します。
チョークコイルに通常使用される鉄ではなく様々な金属の化合物を使用することにより、従来品よりもはるかに高い最大50Aまでの定格電流をサポートすることができます。

TUF Thermal Armor

TUF Thermal Armor Image

パワーアップされた次世代型のTUF Thermal Armor は、特殊なヒートパイプ設計により、VRMやコンデンサなどの重要なコンポーネントから発生する熱をバックパネルI/Oに伝えます。
バックパネルI/OのThermal Armorに付属のI/Oカバーファンを取り付ける事により、効率的に熱を排出しコンポーネントを守ります。

TUF Thermal Radar

TUF Thermal Radar Image

マザーボードの主要部分の温度をリアルタイムでモニターリングし、システムがオーバーヒートすることなく高い安定性を保てるよう自動でファンの速度を調節します。
主要なコンポーネント部分にセンサーを搭載し各々のコンポーネントを個別にモニタリングすることで、ユーザーが設定したパラメータに基づく理想的なファン速度を自動で計算し、より効率的で冷却性の高いシステムを提供します。

MemOK!

MemOK! Image

「MemOK!」は、メモリの相性問題でPCが起動しないトラブルの回避を試みる機能です。
マザーボード上のMemOK!ボタンを押してパソコンを起動することで、メモリに記録されている動作設定以外で動作が可能と思われる設定を探り、パソコンの起動を試みます。
※MemOK!機能は、すべてのメモリにおいて起動が可能であると保証する機能ではありません。

AI Suite II

AI Suite II Image

「AI Suite II」とは、ASUSマザーボードの様々なツール、ユーティリティを統合した統合ユーティリティです。必要な設定は「AI Suite II」で一元的に設定・管理が可能となるため、さまざまなツールを 交互に起動させる手間が省け、より効率的にシステムの設定・管理が可能となります。

UEFI BIOS

UEFI BIOS Image

「UEFI BIOS」とは、従来のBIOS設定画面をより簡単に、よりわかりやすい画面へと変更させたBIOS機能です。従来の文字ばかりのBIOS画面とは異な り、グラフィックを用いたBIOS画面を採用しているほか、マウス操作にも対応しているので、BIOS設定がよくわからないという方にも存分にマザーボー ドの機能をご活用いただけます。

USB 3.0 Boost

USB 3.0 Boost Image

ASUS USB 3.0 Boost は、新しいプロトコルUASP（USB Attached SCSI Protocol）をサポートします。
USB 3.0 Boost によって、簡単にUSB 3.0 デバイスの転送速度を30％（TBD）向上させることができます。

LucidLogix Virtu MVP

LucidLogix Virtu MVP Image

Lucidlogix Virtu MVP は、対応CPUと組み合わせ負荷状況に応じてグラフィックスを切り替えることにより、電力消費を効率的に抑えながら統合型グラフィックスとビデオカードの 性能を最大限に発揮させることができます。美麗な3Dムービーや高いハードウェアスペックを必要とする美しいグラフィックのゲームを存分にお楽しみくださ い。



※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
