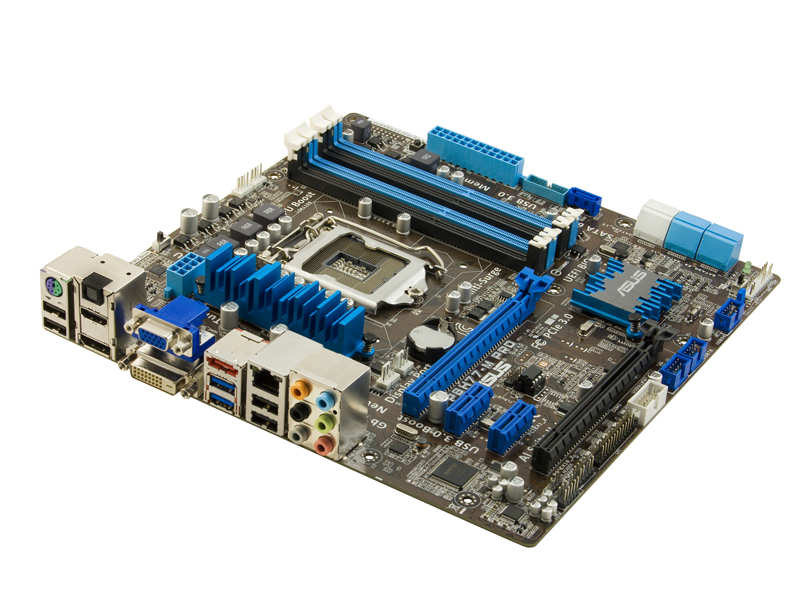

P8H77-M PRO

P8H77-M PRO

内蔵グラフィックがDisplayPortに対応！ストレージ機能を強化したH77　MicroATXマザーボード

  • Intel LGA1155ソケット搭載　MicroATXマザーボード
  • Intel H77チップセット搭載
  • システム管理の統合ソフトウェア「AI Suite II」対応
  • グラフィカルで使いやすい「UEFI BIOS（EZ Mode）」搭載
  • 内蔵GPUとビデオカードを連携・グラフィックの強化を図る
    「Virtu Universal MVP」対応
  • PCI Express3.0規格スロットを搭載

メーカー製品情報ページ

ダウンロードページ

BIOSダウンロードページ

対応CPU情報

CPU

LGA1155：
　3rd/2nd Generation Core i7
　3rd/2nd Generation Core i5
　3rd/2nd Generation Core i3
　32/22nm CPUをサポート
　Intel Turbo Boost Technology 2.0対応
チップセット

Intel H77
メモリ

DDR3 2200(O.C.)/2133(O.C.)/2000(O.C.)/
　　　　1866(O.C.)/1800(O.C.)/1600/
　　　　1333 MHz
Non-ECC, Un-buffered Memory
デュアルチャンネル4スロット　最大32GB
VGA

内蔵グラフィック：
　1x DisplayPort
　1x HDMI
　1x DVI
　1x D-Sub
　最大1696MBのメモリシェア
　※対応CPUが必要となります。
拡張スロット

1x PCI Express3.0/2.0（x16）
1x PCI Express2.0（x16）（x4動作）
2x PCI Express2.0（x1）
ストレージ

Intel H77：
　2x SATA 6Gb/s
　4x SATA 3Gb/s
　Raid 0, 1, 5, 10をサポート
　Intel Smart Response Technology対応
　Intel Rapid Start Technology対応
　Intel Smart Connect Technology対応


Marvell PCIe SATA controller：
　1x eSATA 6Gb/s
　1x SATA 6Gb/s
LAN

ギガビットLAN（Realtek 8111F）
サウンド

Realtek ALC892 8チャンネルHDオーディオ
外部インターフェース

4x USB3.0
（2x バックパネル / 1x 基板上コネクタ）


10x USB2.0
（4x バックパネル / 3x 基板上コネクタ）
フォームファクター

MicroATX（24.5 x 24.5 cm）
ASUSオリジナル機能

ASUS C.P.R.
ASUS EPU
EPU switch
Industry leading 4 + 1 + 1 Phase Power Design
ASUS DIGI+ VRM Utility
TurboV
GPU Boost with switch
MemOK!
AI Suite II
Low EMI Solution
ESD Guards
ASUS UEFI BIOS EZ Mode
Network iControl
USB 3.0 Boost
Disk Unlocker
Stylish Fanless Design
ASUS Fan Xpert
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2
ASUS Q-Shield
ASUS Q-Slot
ASUS Q-DIMM
ASUS Q-Connector
100% 高品質固体コンデンサ
JAN

4580147650819
備考

マザーボード100選金賞受賞





DIGI+ VRM Digital Power Design

DIGI+ VRM Digital Power Design Image

DIGI+ VRMは、CPUから出力されるデジタル電源信号の要求に基づいてCPUの電源制御を処理することにより、電力の浪費を防ぎCPUのVcoreへ安定した電源供給を行います。
UEFI BIOSや独自インターフェースのユーティリティによってCPUや統合型グラフィックス電圧を調節することが可能なため、パフォーマンスを最大限に引き出し、オーバークロックの可能範囲を広げます。

ASUS EPU

ASUS EPU Image

「ASUS EPU」は、CPU/チップセット/メモリ/VGA/HDD/ファンの電力消費をマザーボードで監視し、システムレベルでの省電力化を図る機能です。

Turbo V

Turbo V Image

「Turbo V」は、専用ユーティリティを使用することで、リアルタイムに0.02V単位での電圧調整・オーバークロック調整が可能となるツールです。

GPU Boost

GPU Boost Image

「GPU Boost」は、Core i5/Core i3など、GPU機能を搭載したCPUのGPU機能をオーバークロックする機能です。設定は専用ユーティリティで簡単に行うことができます。

MemOK!

MemOK! Image

「MemOK!」は、メモリの相性問題でPCが起動しないトラブルの回避を試みる機能です。
マザーボード上のMemOK!ボタンを押してパソコンを起動することで、メモリに記録されている動作設定以外で動作が可能と思われる設定を探り、パソコンの起動を試みます。
※MemOK!機能は、すべてのメモリにおいて起動が可能であると保証する機能ではありません。

AI Suite II

AI Suite II Image

「AI Suite II」とは、ASUSマザーボードの様々なツール、ユーティリティを統合した統合ユーティリティです。必要な設定は「AI Suite II」で一元的に設定・管理が可能となるため、さまざまなツールを 交互に起動させる手間が省け、より効率的にシステムの設定・管理が可能となります。

UEFI BIOS

UEFI BIOS Image

「UEFI BIOS」とは、従来のBIOS設定画面をより簡単に、よりわかりやすい画面へと変更させたBIOS機能です。従来の文字ばかりのBIOS画面とは異な り、グラフィックを用いたBIOS画面を採用しているほか、マウス操作にも対応しているので、BIOS設定がよくわからないという方にも存分にマザーボー ドの機能をご活用いただけます。

USB 3.0 Boost

USB 3.0 Boost Image

ASUS USB 3.0 Boost は、新しいプロトコルUASP（USB Attached SCSI Protocol）をサポートします。
USB 3.0 Boost によって、簡単にUSB 3.0 デバイスの転送速度を30％（TBD）向上させることができます。

Fan Xpert

Fan Xpert Image

「Fan Xpert」は、CPUの温度状況に応じてCPUファンの回転を能動的に制御する機能です。 高負荷時に冷却効率を高め、低負荷時には回転速度を落とすことで静音な環境を実現します。温度状況は専用ユーティリティで監視することも可能です。

LucidLogix Virtu MVP

LucidLogix Virtu MVP Image

Lucidlogix Virtu MVP は、対応CPUと組み合わせ負荷状況に応じてグラフィックスを切り替えることにより、電力消費を効率的に抑えながら統合型グラフィックスとビデオカードの 性能を最大限に発揮させることができます。美麗な3Dムービーや高いハードウェアスペックを必要とする美しいグラフィックのゲームを存分にお楽しみくださ い。



※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
