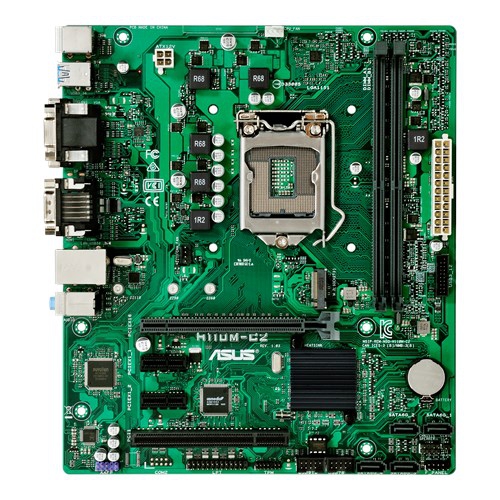

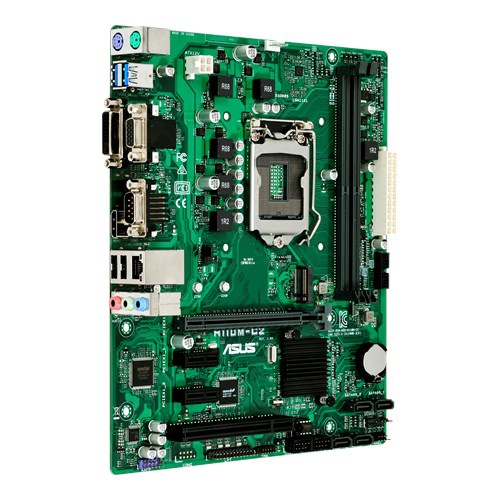

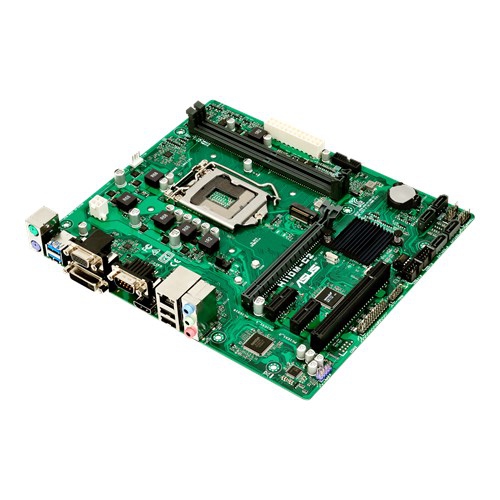

H110M-C2/CSM

H110M-C2/CSM

ハードウェアレベルで高い安定性と信頼性を備えたmicroATX H110マザーボード

・5X Protection II - ボード全体に渡る高度なハードウェアプロテクション
・DDR4メモリ対応
・防湿コーティング - 水分および腐食に対する完全な防護
・セーフマザーボードマウントデザインでPC DIYをもっと手軽に
・Fan XpertがCPU/ケースファンをコントロールし、究極の冷却と静音性を実現

進化したハードウェアセーフガード

業界最先端の5X Protection IIは、最高品質のコンポーネント、優れた回路設計、厳しい基準を採用し、万全の保護を備えたマザーボードの品質と長期に渡る耐久性を保証します。世界最高のマザーボードブランドが数十年にわたって究めたエンジニアリングの粋を集め、あなたのマシンに最高の保護と安定性を提供します。


向上したスループット、2.5倍強化されたサージ耐性

ASUS LANGuardは信号接続技術と高品質の抗EMI表面実装型コンデンサを採用したハードウェアレベルのネットワーキング保護です。静電気に対する高い耐性、サージに対する保護を強化したコンポーネントによって、より信頼性の高い接続と優れたスループットを実現します。


ワールドクラスの回路保護電源設計

不安定な電源や劣化した電源からの予期しない高電圧が発生した場合に、チップセット、接続ポート、およびオーディオコーデックをダメージから保護するための電圧レギュレータを内蔵した専用の回路設計。


短絡保護

オンボードのリセッタブルヒューズは、過電流および短絡による損傷を防止します。これはI/Oポートを超えてDRAMにまで拡張され、システムと接続されたデバイスの両方を保護します。


3倍の耐食性で優れた耐久性を実現

耐腐食性ステンレス合金のI/Oパネルは、酸化クロムコーティングにより一般的なバックパネルの3倍の寿命を持ちます。


ESD Guards

静電気放電(ESD)は偶発的に発生し、それによるダメージは計り知れません。ASUS ESD Guardsは、非常に高い基準でテストされており、空気放電に対して+/- 10kV、接触放電に対して+/- 6kVの容量を備えます。また、静電気による干渉やダメージからシステムを保護するために、アクティブ保護回路設計も採用しており、コンポーネントの寿命を延長しています。


湿気・腐食対策

画期的な耐湿性コーティングによりマザーボードは保護されているため、工場、図書館、データセンター、インターネットカフェなどの人口過密環境でも問題ありません。コーティングはボードへの湿気の付着や侵入を防ぐことで内部腐食を最小限に抑え、産業用マザーボードの寿命を延ばすことができます。


メモリを高速化

DDR4メモリを使用すると、メモリ周波数を最大2133MHzという驚異的な速度に高速化できます。ASUSはほぼすべてのDDR4メモリベンダーと連携し、最高の互換性を保証します。


Instant front-panel USB 3.0 Experience

必要に応じてフロントパネルに2つの超高速USB 3.0ポートを設けることができるので、背面のポートを探す必要はもうありません。対応する機器を接続するだけでUSB 2.0よりも最大10倍速いデータ転送速度を体験できます。












対応CPU Intel® for 7th/6th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 14 nm CPU
Supports Intel® Turbo Boost Technology 2.0
搭載チップセット Intel® H110
メインメモリ 2 x DIMM, Max. 32GB, DDR4 2400/2133 MHz Memory
Supports Intel® Extreme Memory Profile (XMP)
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
* Due to Intel® chipset limitation, DDR4 2400MHz memory frequency is only supported by 7th Generation Intel® processors. Higher memory modules will run at the maximum transfer rate of DDR4 2400MHz.
** Due to Intel® chipset limitation, DDR4 2133MHz and higher memory modules on 6th Generation Intel® processors will run at the maximum transfer rate of DDR4 2133MHz.
グラフィックス機能 Integrated Graphics Processor- Intel® HD Graphics support
Multi-VGA output support : HDMI/DVI-D/RGB ports
- Supports VGA with max. resolution 1920 x 1200 @ 60 Hz
- Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz
- Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz
Maximum shared memory of 1024 MB
Supports Intel® Quick Sync Video, Clear Video HD Technology
拡張スロット 1 x PCIe 3.0/2.0 x16
2 x PCIe 2.0 x1
1 x PCI
ストレージ機能 4 x SATA 6Gb/s port(s),
1 x M.2 Socket 3,
LAN Intel® I219V, 1 x Gigabit LAN Controller(s)
オーディオ Realtek® ALC887 7.1-Channel High Definition Audio CODEC
USB機能 Intel® H110 chipset :
4 x USB 3.1 Gen 1 port(s) (2 at back panel, , 2 at mid-board)
Intel® H110 chipset :
6 x USB 2.0/1.1 port(s) (2 at back panel, , 4 at mid-board)
独自機能 ASUS 5X Protection II :
- ASUS LANGuard - 2.5X higher surge tolerance
- ASUS Overvoltage Protection - World-class circuit-protecting power design
- ASUS DIGI+ VRM - 5 Phase digital power design
- ASUS Stainless-Steel Back I/O - 3X corrosion-resistance for greater durability
- ASUS ESD Guards - Electrostatic discharge protection
ASUS Q-Design :
- ASUS Q-Slot
- ASUS Q-DIMM

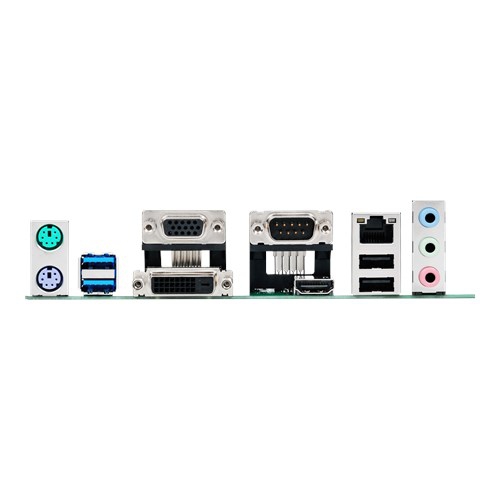

背面インターフェース 1 x PS/2 keyboard (purple)
1 x PS/2 mouse (green)
1 x DVI-D
1 x D-Sub
1 x HDMI
1 x LAN (RJ45) port(s)
2 x USB 3.1 Gen 1
2 x USB 2.0
1 x COM port(s)
3 x Audio jack(s)
基板上インターフェース 1 x USB 3.1 Gen 1 connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 for M Key, type 2260/2280/22110 storage devices support ( Support PCIE SSD only)
1 x LPT header
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x Chassis Fan connector(s)
1 x 24-pin EATX Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Internal speaker connector(s)
1 x System panel(s)
1 x Clear CMOS jumper(s)
1 x 14-1 pin TPM connector
1 x Chassis intrusion header
付属品 User's manual
2 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x SCD
OS Windows® 10
Windows® 8.1 64-bit
Windows® 7 32-bit
Windows® 7 64-bit
フォームファクター(サイズW×D) mATX Form Factor
9.6 inch x 8.4 inch ( 24.4 cm x 21.3 cm )

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
