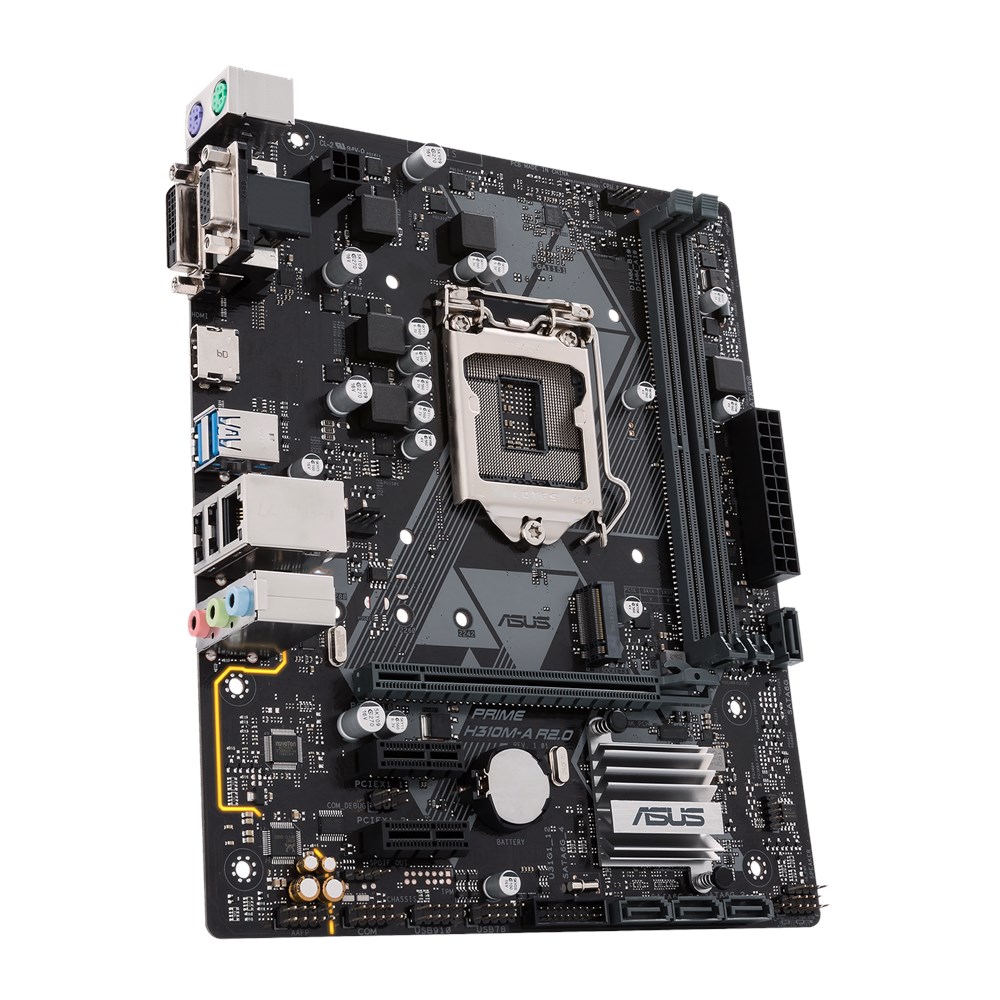

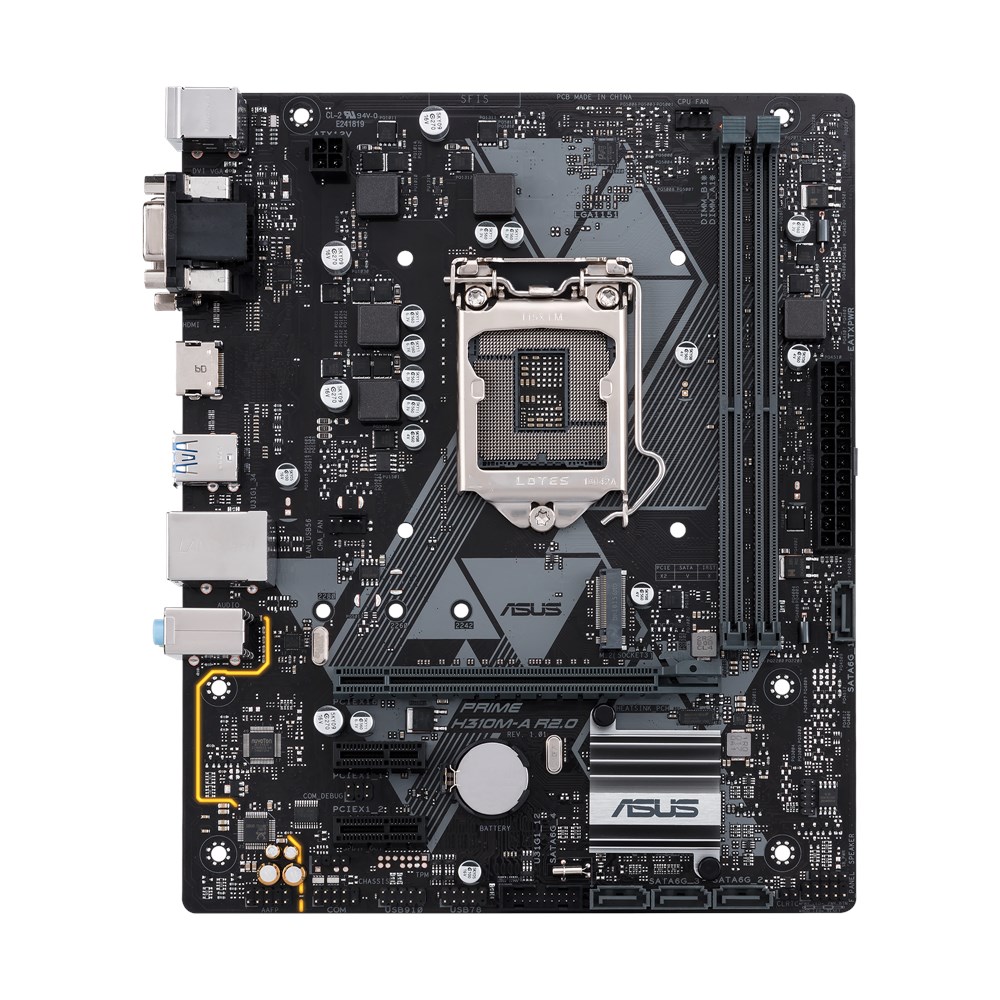

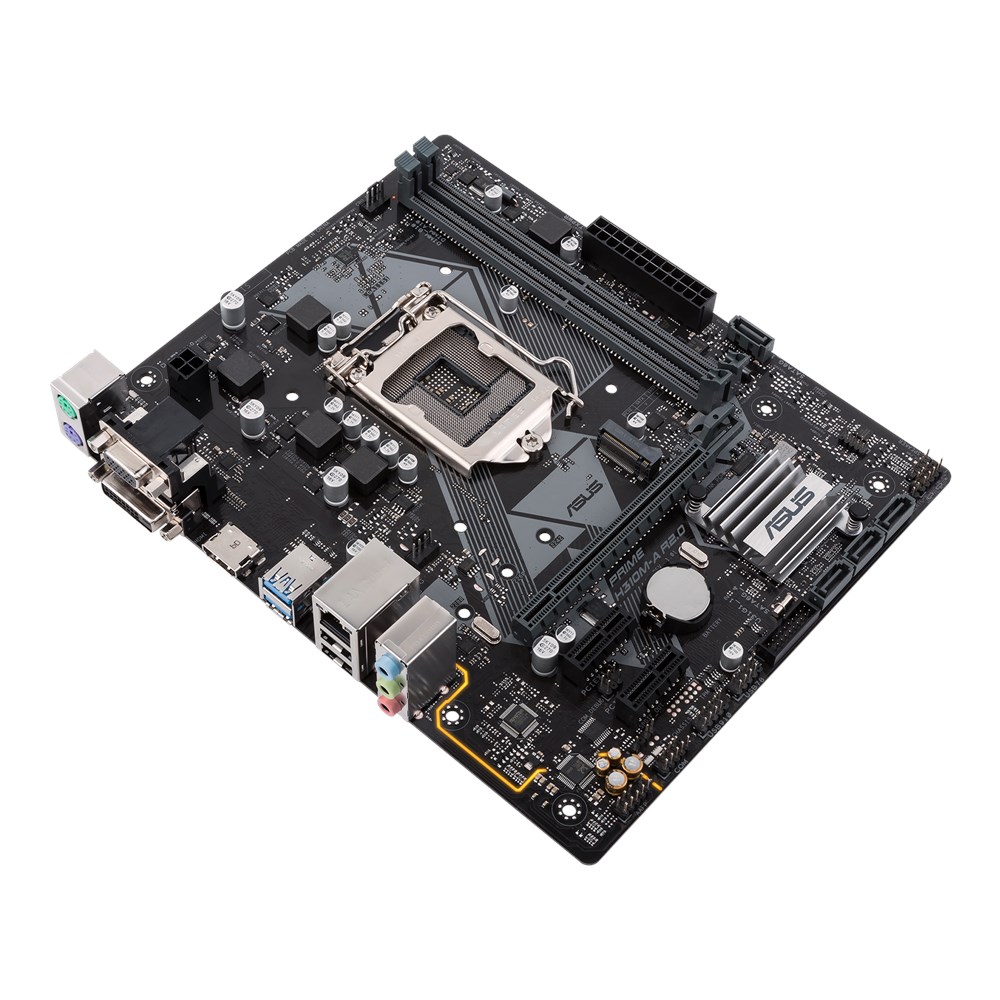

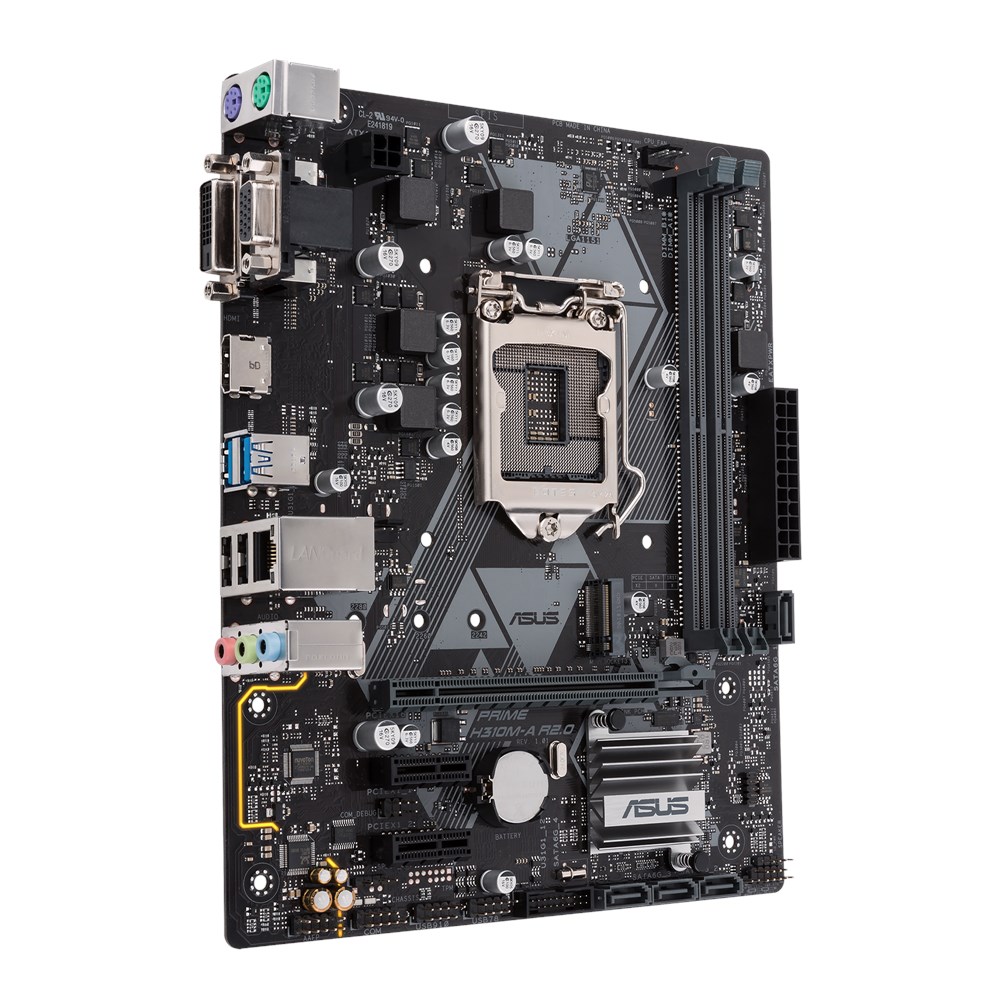

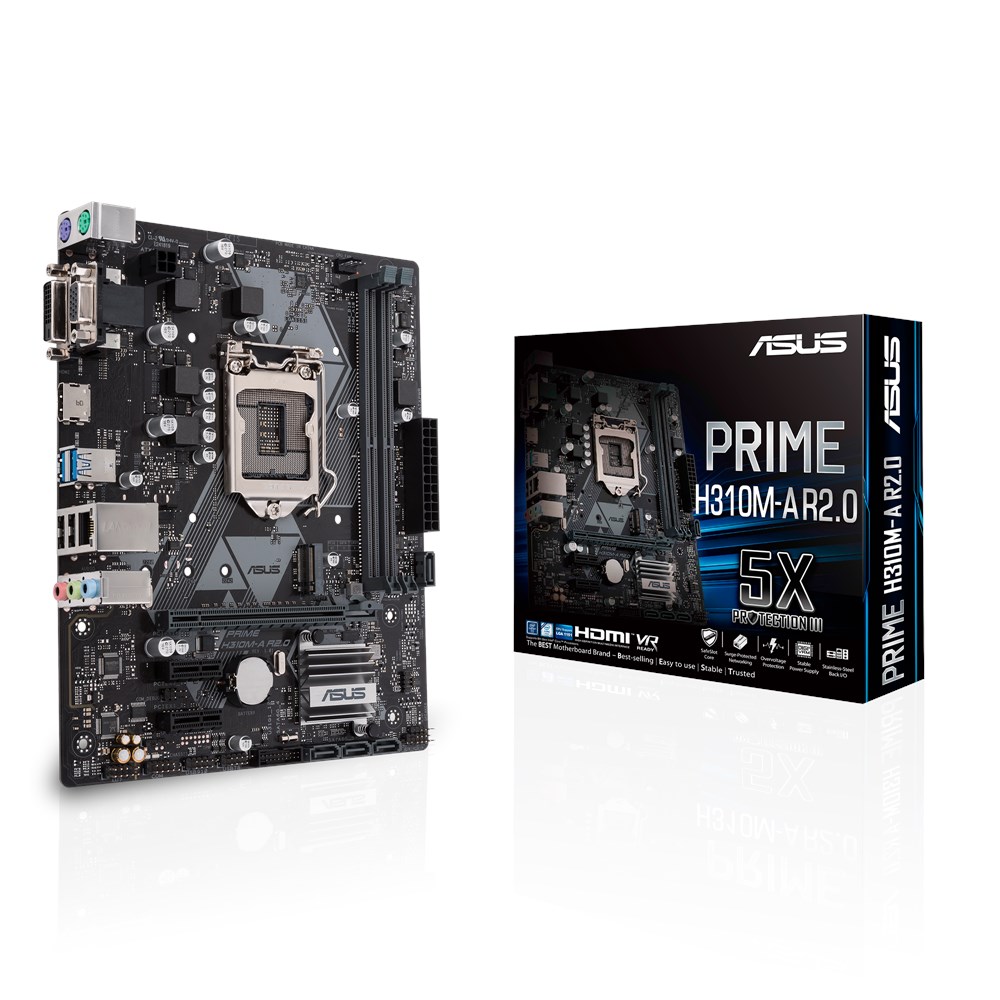

PRIME H310M-A R2.0

PRIME H310M-A R2.0

Intel H310チップセット搭載
豊富なパーツとの互換性と優れた耐久性を備えたmicroATXマザーボード

・第8世代 Intel Core プロセッサ対応
・ Intel H310チップセット搭載
・対応メモリ : DDR4-2666×2(最大32GB)
・拡張スロット : PCIe 3.0 x16×1, PCIe 2.0 x1×2
・画面出力端子 : HDMI×1, DVI-D×1, D-sub15ピン×1
・ストレージ機能 : M.2×1, SATA 6Gb/s×4
・LAN機能 : 1000BASE-T×1
・USB機能 : USB 3.1 Gen 1×4, USB 2.0×6
・フォームファクター(サイズ): microATX(226mm×185mm)
ASUS Prime 300シリーズのマザーボードは、初めての自作PCビルドに適した堅牢な基盤を備え、あなたの要望に合わせて柔軟に拡張することも可能です。
最新の第8世代インテル® Core™ プロセッサーに搭載されている優れた機能をすべて、ASUSの設計とエンジニアリングによって統合しており、自動システムチューニング、包括的な冷却制御、臨場感あふれるオンボードオーディオなど、業界最先端のテクノロジーの恩恵をもたらします。
これらの長所を持つASUS Prime 300シリーズのマザーボードを使用してビルドすれば、スマートで簡単に、そして手ごろな価格でマシンを構築できます。




5つの機能を搭載する「5X PROTECTION III」

5X PROTECTION IIIは、マザーボードの信頼性を高める5つの機能の総称です。
(1)高い耐久性を持つ強化拡張スロットの「SafeSlot Core」、(2)LAN機能を静電気から守る「LANGuard」、(3)チップセットや各種チップを過電圧から守る保護回路、(4)CPUへの供給電力を低遅延で正確に行えるデジタル電源回路の「DIGI+ VRM」、(5)一般的な製品の3倍の耐食性を持ち錆びにくいステンレス製バックパネル、の5つの機能を搭載しています。

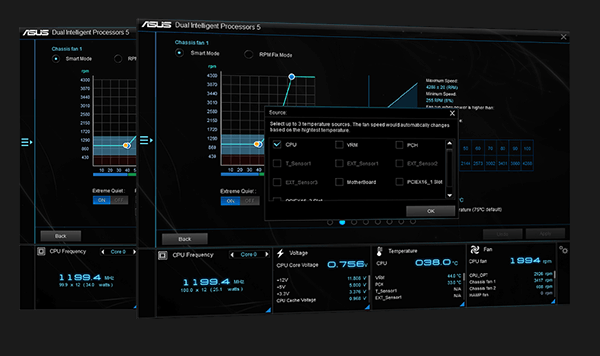

PCの静音化を簡単に実現するファンコントロール機能の「Fan Xpert」

Fan Xpertは、CPUファンとケースファンの回転速度を温度に応じて細かく制御できるファンコントロール機能です。
Windows用のソフトを使うことで、CPUの温度が設定温度を超えたらファンの回転数を上げるといった設定や、CPUの温度に応じて段階的にファンの回転数を変更するといった設定を簡単に行うことが可能です。

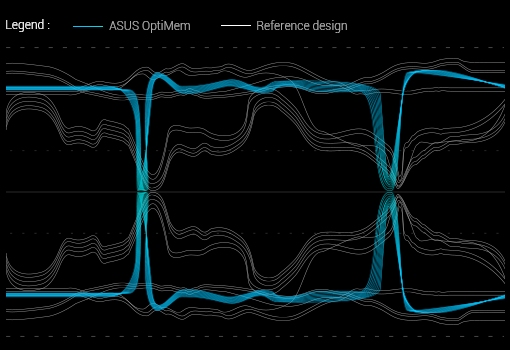

DDR4の安定性を改善

ASUS OptiMemは、トレースとビアを最適なPCBレイヤーにルーティングすることでメモリ信号の完全性を維持し、T-Topologyトレースレイアウトによって、メモリスロット間のトレース長のバランスを取ることで、信号の時間整合性を保証します。
これらの機能強化により、PRIME 300シリーズマザーボードは様々なデュアル/クアッドDIMMメモリキットに対応しながら、あらゆるタイプの負荷に対処可能な安定性を提供します。








スマートフォンやタブレットを3倍高速に充電する「Ai Charger」

USBポートからの給電機能を強化しており、スマートフォンやタブレットの充電を通常のUSB 2.0ポートと比較した場合に最高3倍高速に行えます。





メモリの取り付けがしやすいオリジナル形状のメモリスロット「Q-DIMM」

一般的なメモリスロットは、スロットの両側のノッチをロックすることでメモリを固定しますが、Q-DIMMでは、より簡単に片側だけのロックでメモリを固定することができます。
初心者にも扱いやすいメモリスロットです。
対応CPU Intel Socket 1151 for 8th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors
Supports Intel 14 nm CPU
Supports Intel Turbo Boost Technology 2.0
* The Intel Turbo Boost Technology 2.0 support depends on the CPU types.
搭載チップセット Intel H310
メインメモリ 2 x DIMM, Max. 32GB, DDR4- 2666/2400/2133 MHz Non-ECC, Un-buffered Memory
デュアルチャンネル Memory Architecture
Supports Intel Extreme Memory Profile (XMP)
* The maximum memory frequency supported varies by processor
** DDR4 2666MHz and higher memory modules will run at max. 2666MHz on Intel 8th Gen. 6-core or higher processors.
グラフィックス機能 Integrated Graphics Processor- Intel HD Graphics support
Multi-VGA output support : HDMI/DVI-D/D-Sub ports
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 25600 x 1600 @ 60 Hz
- Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz
- Supports D-sub with max. resolution 1920 x 1200 @ 60 Hz
Maximum shared memory of 1024 MB (for iGPU exclusively)
Supports Intel InTru 3D, Quick Sync Video, Clear Video HD Technology, Insider
拡張スロット 1 x PCIe 3.0/2.0 x16 (x16 mode, gray)
2 x PCIe 2.0 x1
ストレージ機能 Intel H310 Chipset :
1 x M.2 Socket 3, , with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode)*1
4 x SATA 6Gb/s port(s), gray,
LAN機能 Realtek RTL8111H, 1 x 1000BASE-T/100BASE-TX/10BASE-T LAN
オーディオ機能 Realtek ALC887 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Front Panel Jack-retasking
Audio Feature :
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
* Choose the chassis with HD audio module in front panel to support 8-channel audio output.
USB機能 Intel H310 Chipset :
4 x USB 3.1 Gen 1 up to 5Gbps port(s) (2 at back panel, blue, Type-A, 2 at mid-board)
Intel H310 Chipset :
6 x USB 2.0/1.1 port(s) (2 at back panel, , 4 at mid-board)
独自機能 ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: Premium components provide better power efficiency
ASUS OptiMem:
- Optimem (Improved DDR4 stability)
ASUS EPU :
- EPU
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- PC Cleaner
- File Transfer
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
ASUS Q-Design :
- ASUS Q-DIMM
M.2 Onboard(The latest transfer technologies with up to 10Gb/s data transfer speeds)
背面インターフェース 1 x PS/2 keyboard (purple)
1 x PS/2 mouse (green)
1 x DVI-D
1 x D-Sub
1 x HDMI
1 x LAN (RJ45) port(s)
2 x USB 3.1 Gen 1 (blue) Type-A up to 5Gbps
2 x USB 2.0
3 x Audio jack(s)
基板上インターフェース 1 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode)
1 x COM port(s) connector(s)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x Chassis Fan connector(s) (1 x 4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Clear CMOS jumper(s)
1 x System panel connector
1 x Speaker connector
主な付属品 User's manual
I/O Shield
2 x SATA 6Gb/s cable(s)
1 x M.2 Anchor
1 x Supporting DVD
BIOS機能 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, MultilanguageBIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F6 Qfan Control, F3 MyFavorites, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (SerialPresence Detect) memory information
管理機能 WOL by PME, PXE
OS Windows 10 64-bit
フォームファクター(サイズW×D) mATX Form Factor
8.9 inch x 7.3 inch ( 22.6 cm x 18.5 cm )
その他 *1 When a device in SATA mode is installed on the M.2 socket, SATA_2 port cannot be used.
Due to the Chipset limitation, when a M.2 device is installed in PCIe mode, the socket is set
to PCIe 2.0.

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
