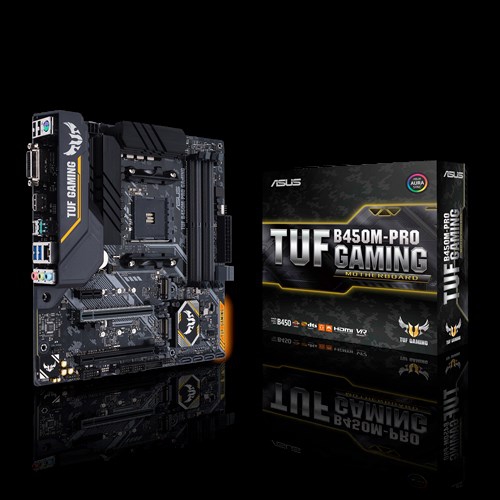

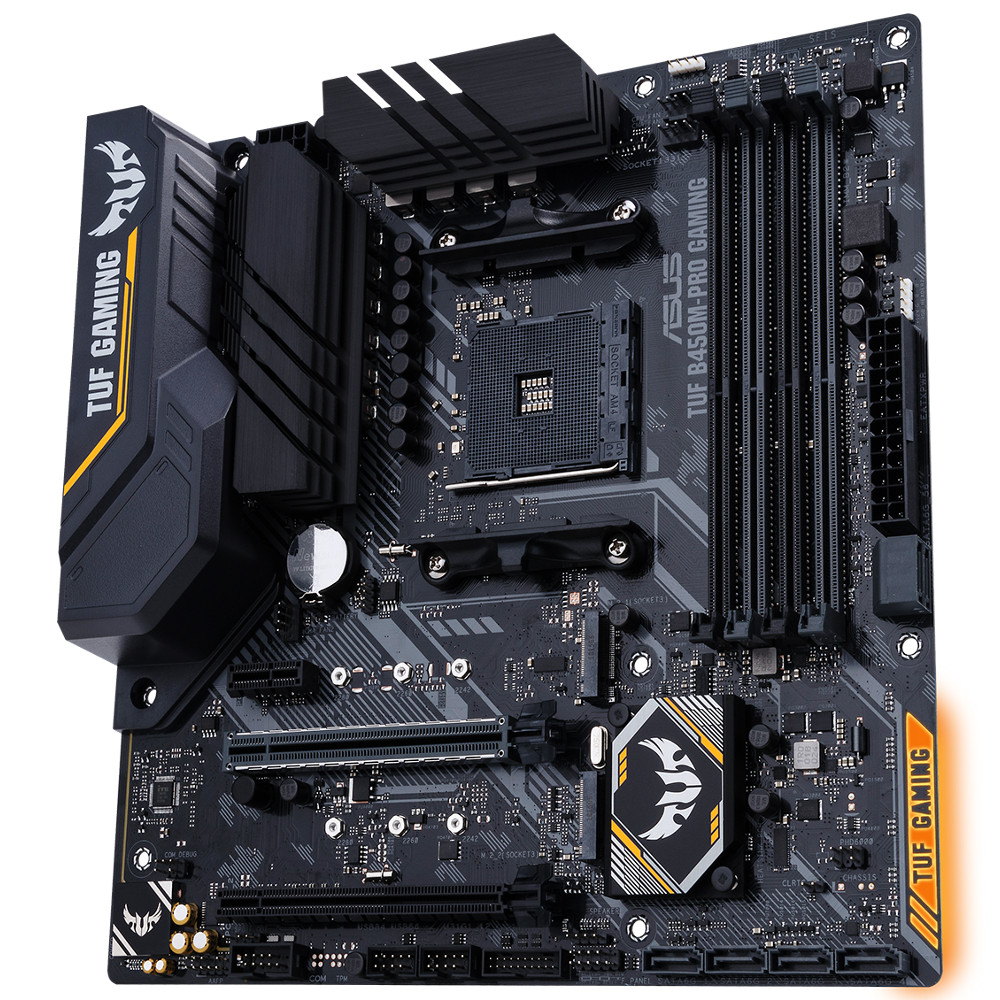

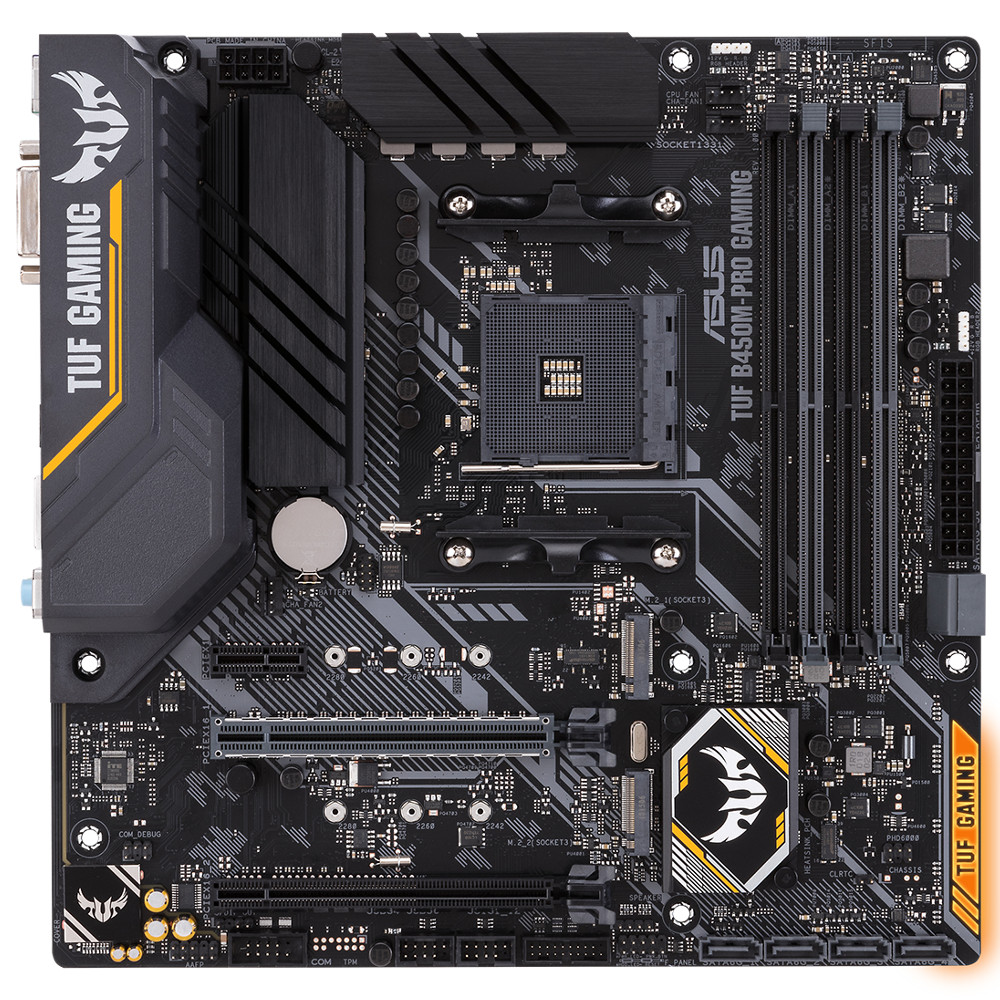

TUF B450M-PRO GAMING

TUF B450M-PRO GAMING

耐久性に優れる、ミリタリーグレードのコンポーネントを採用
microATXサイズのゲーマー向けマザーボード

・高負荷状態にも対応する、ミリタリーグレードのコンポーネント
・高耐久PCI Expressスロット「SafeSlot」採用
・ESD保護機能搭載
・高性能LANポートの「LANGuard」
・ファンコントロール機能「Fan Xpert」

・チップセット:AMD B450チップセット
・対応メモリ:DDR4-3533×4 (最大64GB)
​・画面出力端子 : HDMI 2.0×1、DVI-D×1
・拡張スロット:PCIe 3.0 x16×2、PCIe 2.0 x1×1
・ストレージ機能:M.2×2、SATA 6Gb/s×6
・USB機能:USB 3.1 Gen2×1、USB 3.1 Gen1×5、USB 2.0×6
・ネットワーク機能:1000BASE-T×1
・フォームファクター:microATX(244mm×244mm)



TUFゲーミングマザーボードは、他のボードでは困難な状況でも問題なく使用できるよう特別に設計され、テストされています。耐久性の高いコンポーネントで構成されたこれらのマザーボードは、長時間のゲームセッションでも要求される限り揺るぎない安定性を提供します。

TUFゲーミングマザーボードを使用してPCを構築すれば、ASUSが信頼を置く業界パートナーとのコラボレーションによる、簡単な構築・最高の互換性・コンポーネントからケースまでの補完的な美しさを保証するTUFゲーミングアライアンスのメリットを受けられます。

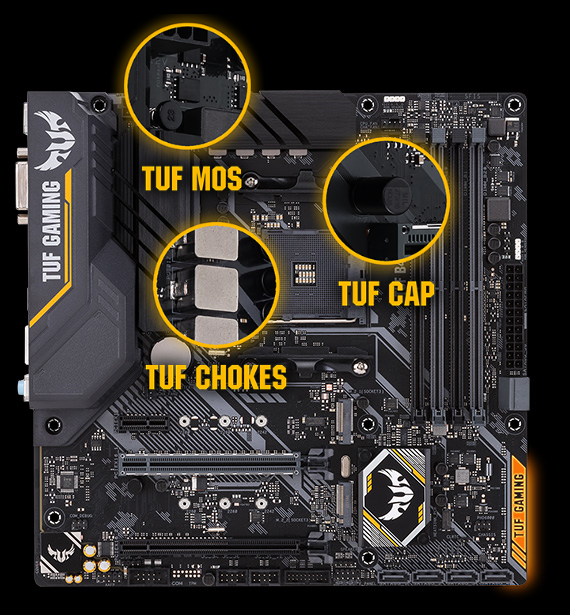

ミリタリーグレードのコンポーネント

ミリタリーグレードのチョークコイルである「TUFチョークコイル」に、ミリタリーグレードかつ発熱量が少ない「TUF MOSFET」や、通常のコンデンサよりも+20%の温度耐性と5倍の長寿命を実現した「TUFコンデンサ」を搭載し、高負荷状態で連続稼働をさせたいようなゲーミングPCに最適なマザーボードとなっています。

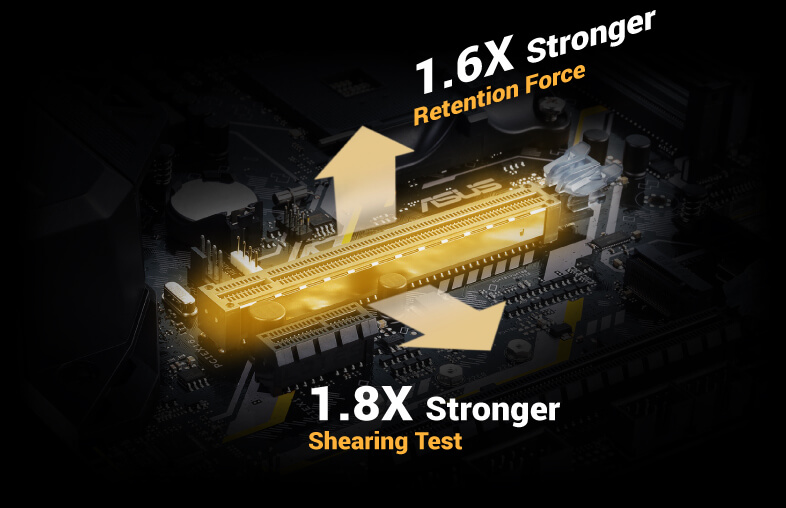

高耐久PCI Expressスロット「SafeSlot」

従来のPCI Express x16スロットよりも、カードを引き抜く方向に1.6倍、カードの荷重がかかる方向に1.8倍の強度を持たせた、強化タイプのPCI Express x16スロットを搭載しています。大きなクーラーを搭載した重いビデオカードを使用した場合でも安心して使用できます。

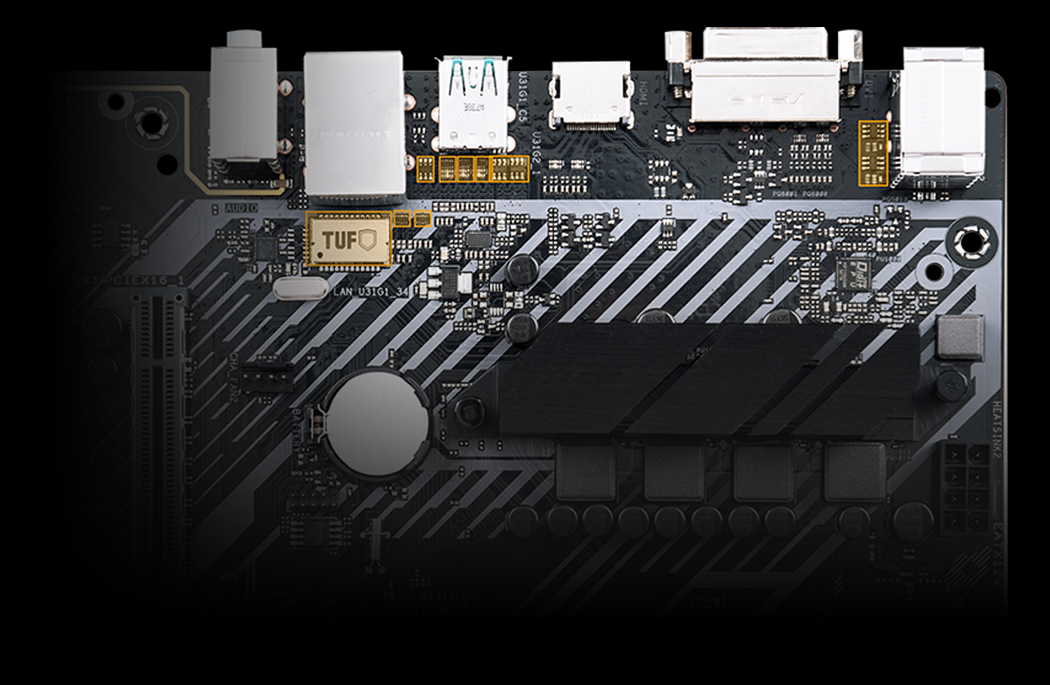

ESD保護機能搭載

静電気放電からコンピューターを守ります。ESD(Electrostatic discharge:静電気放電)は基板上のチップを静電気から守る静電気保護回路です。本製品では、USBポートやLANポートなど各種インターフェースポートに静電気が流れても、静電気保護回路が各コントローラーチップを保護します。

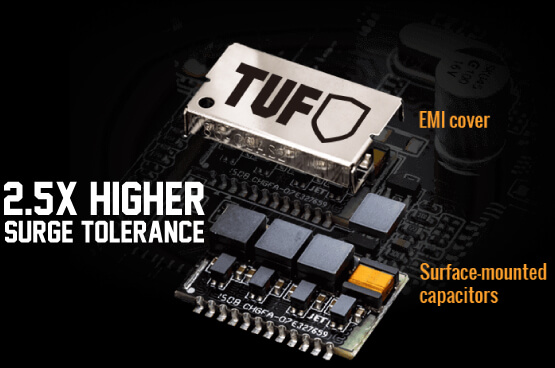

高性能LANポートの「LANGuard」

内部に使用しているコイルなどの部品に低ESRの高性能なものを使用しており、通信時の優れた信号特性を実現しています。また、一般的なLANポートと比較して2.5倍の過電圧に耐えることが可能です。






ファンコントロール機能「Fan Xpert」

Fan Xpertは、CPUファンとケースファンの回転速度を温度に応じて細かく制御できるファンコントロール機能です。Windows用のソフトを使うことで、CPUの温度が設定温度を超えたらファンの回転数を上げるといった設定や、CPUの温度に応じて段階的にファンの回転数を変更するといった設定を簡単に行うことが可能です。

対応CPU AMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics/Athlon™ with Radeon™ Vega Graphics/Ryzen™ 1st Generation Processors
Supports CPU up to 8 cores
* Refer to www.asus.com for CPU support list
搭載チップセット AMD B450
メインメモリ AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Athlon™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors
4 x DIMM, Max. 64GB, DDR4- 3533(O.C)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
デュアルチャンネル Memory Architecture
ECC Memory (ECC mode) support varies by CPU.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
グラフィックス機能 Integrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ Athlon™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DVI-D ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz
マルチGPU対応 Supports AMD CrossFireX™ Technology
拡張スロット AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors
1 x PCIe 3.0/2.0 x16 (x16 mode)
AMD Ryzen™ with Radeon™ Vega Graphics Processor
1 x PCIe 3.0/2.0 x16 (x8 mode)
AMD Athlon™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0/2.0 x16 (max at x4 mode)
AMD B450 chipset
1 x PCIe 2.0 x16 (max at x4 mode)
1 x PCIe 2.0 x1
ストレージ機能 AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)*1
AMD Athlon™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA mode)*1
AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Athlon™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors :
2 x SATA 6Gb/s port(s)
Support Raid 0, 1, 10
AMD B450 chipset :
1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 2 mode)*2
4 x SATA 6Gb/s port(s)
Support Raid 0, 1, 10
LAN機能 Realtek® RTL8111H
TUF LANGuard
オーディオ機能 Realtek® ALC S1200A 8-Channel High Definition Audio CODEC *3
Audio Feature :
- Exclusive DTS Custom for GAMING Headsets.
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
- Audio Cover: Effective shielding preserves the integrity of audio signals to ensure best quality.
USB機能 AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Athlon™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors :
2 x USB 3.1 Gen 1 port(s) (2 at back panel, , Type-A)
AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Athlon™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors :
1 x USB 3.1 Gen 1 port(s) (1 at back panel, , USB Type-CTM)
AMD B450 chipset :
1 x USB 3.1 Gen 2 port(s) (1 at back panel, )
AMD B450 chipset :
2 x USB 3.1 Gen 1 port(s) (2 at mid-board)
AMD B450 chipset :
6 x USB 2.0 port(s) (2 at back panel, , 4 at mid-board)
独自機能                           ASUS TUF PROTECTION
- ASUS SafeSlot: Protect your graphics card Investment
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: Precision control for stable power
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
AURA :
- Aura Lighting Control
- Aura RGB Strip Headers
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- PC Cleaner
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution & MOS Heatsink
- ASUS Fan Xpert 2+
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
ASUS Q-Design :
- ASUS Q-Slot
- ASUS Q-DIMM

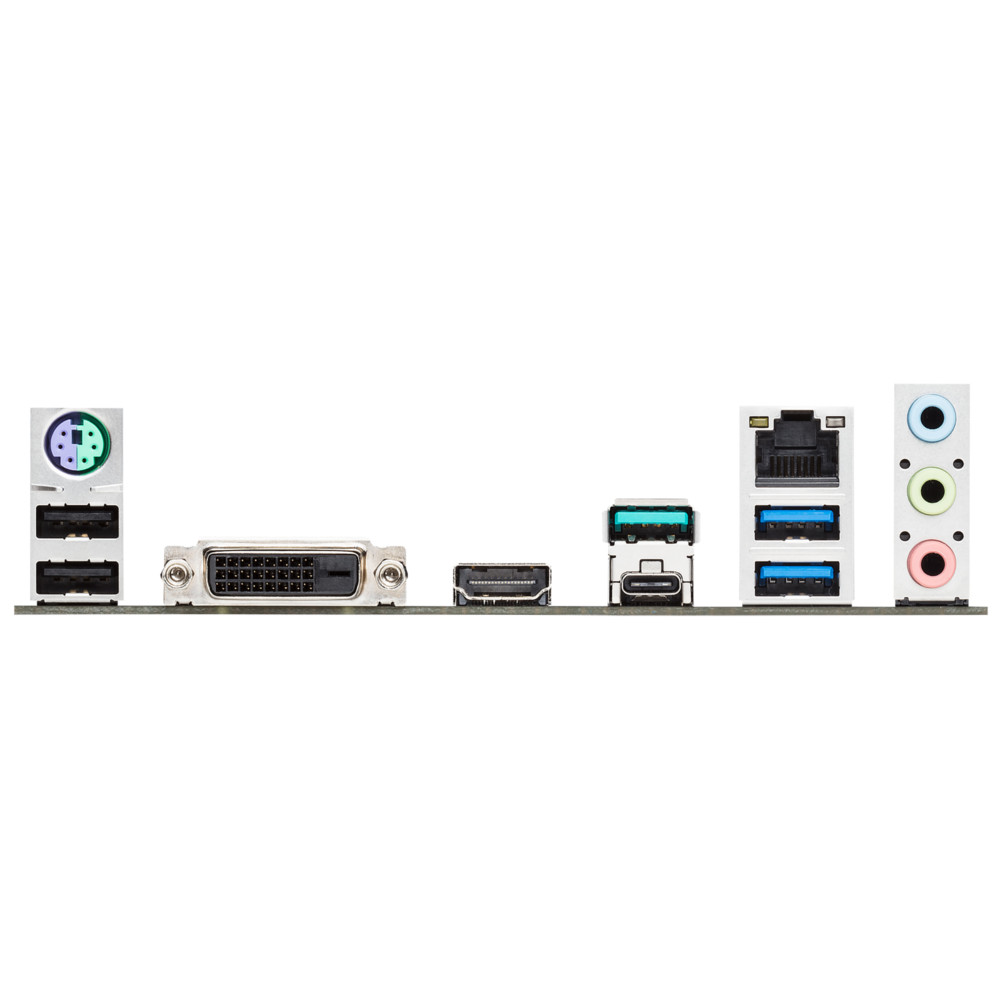

背面インターフェース 1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x HDMI
1 x LAN (RJ45) port(s)
1 x USB 3.1 Gen 2 Type-A,
1 x USB 3.1 Gen 1 USB Type-CTM
2 x USB 3.1 Gen 1 (blue) Type-A
2 x USB 2.0
3 x Audio jack(s)
基板上インターフェース 2 x Aura RGB Strip Header
1 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support
6 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
2 x Chassis Fan connector(s) (2 x 4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x Clear CMOS jumper(s)
1 x COM port header
1 x Speaker connector
主な付属品 User's manual
I/O Shield
2 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x TUF GAMING Sticker
1 x TUF Certification card(s)
BIOS機能 128 Mb Flash ROM, UEFI AMI BIOS, PnP,SM BIOS 3.1, ACPI 6.1, Multilanguage BIOS, ASUS EZ Flash 3, ASUS CrashFree BIOS 3, F3 My Favorite,Last Modified log, F12 PrintScreen,F4 AURA ON/OFF, F9 Search and ASUS DRAM SPD (Serial Presence Detect) memory information
管理機能 WOL by PME, PXE
OS Windows® 10 64-bit
Windows® 7 64-bit *4
フォームファクター(サイズW×D) mATX Form Factor
9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )
その他 *1 The M.2_1 Socket shares bandwidth with the SATA_5/6 ports, and therefore the SATA_5/6 ports cannot be used when an M.2 device is installed.
*2 The M.2_2 Socket shares bandwidth with the SATA_3/4 ports, and therefore the SATA_3/4 ports cannot be used when an M.2 device is installed.
*3 Use a chassis with HD audio module in the front panel to support an 8-channel audio output.
*4 To Support Windows 7 64-bit, It need to install an AMD Ryzen™ 2nd Generatione & Ryzen™ 1st Generation Processors.

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
