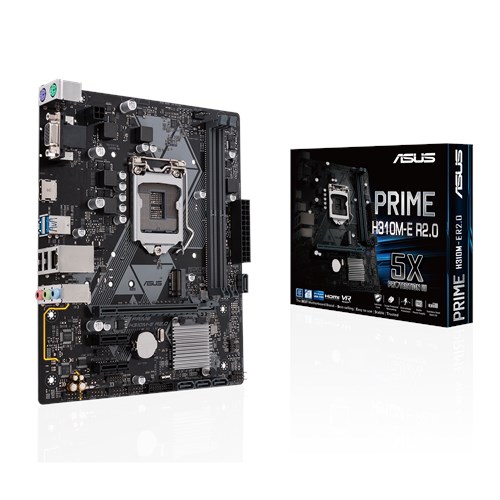

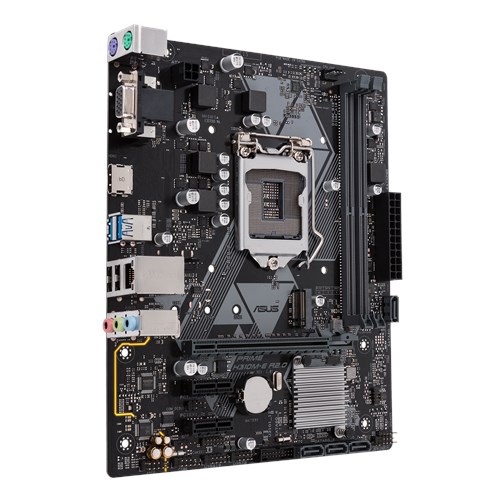

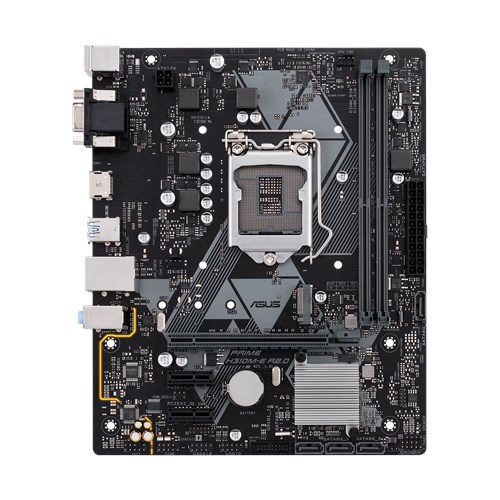

PRIME H310M-E R2.0

PRIME H310M-E R2.0

高性能ファンコントロール機能「Fan Xpert」搭載
エントリークラスのMicroATXマザーボード

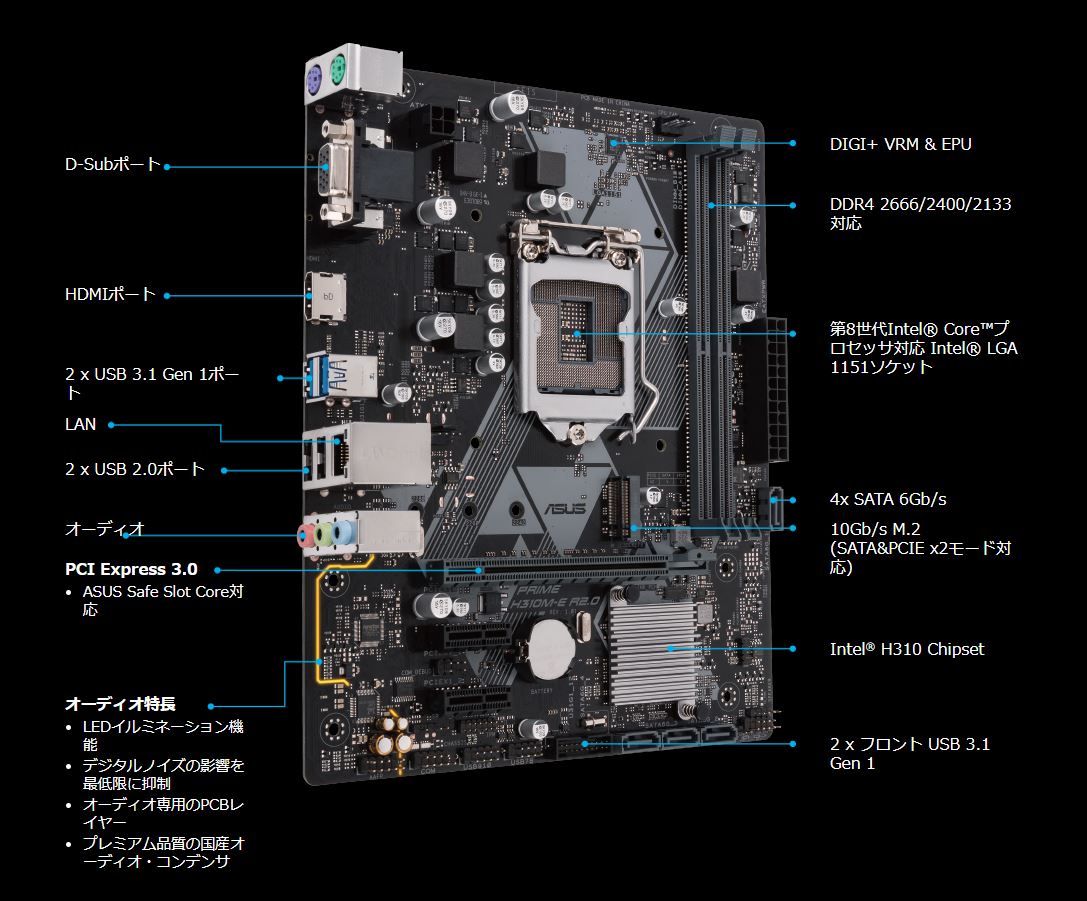

・ソケット:LGA1151
・チップセット:Intel H310
・フォームファクタ:MicroATX
・メモリスロット:DDR4-2666×2(最大32GB)
・拡張スロット:PCI-Express3.0(x16)×1、PCI-Express2.0(x1)×2
・ストレージ:SATA3.0(6Gbps)×4、M.2×1
・LAN:ギガビットLAN×1(Realtek RTL8111H)
・サウンド:7.1ch HDオーディオ(Realtek ALC887)
・リアインターフェイス:USB3.1 Gen.1×2、USB2.0×2、オーディオ端子×3、PS/2×2、ギガビットLAN×1、HDMI×1、D-Sub×1
・外形寸法:226×185mm
ASUS Prime 300シリーズのマザーボードは、初めての自作PCビルドに適した堅牢な基盤を備え、あなたの要望に合わせて柔軟に拡張することも可能です。最新の プロセッサーに搭載されている優れた機能をすべて、ASUSの設計とエンジニアリングによって統合しており、自動システムチューニング、包括的な冷却制御、臨場感あふれるオンボードオーディオなど、業界最先端のテクノロジーの恩恵をもたらします。これらの長所を持つASUS Prime 300シリーズのマザーボードを使用してビルドすれば、スマートで簡単に、そして手ごろな価格でマシンを構築できます。






ASUS OptiMem

ASUS OptiMemは、トレースとビアを最適なPCBレイヤーにルーティングすることでメモリ信号の完全性を維持し、T-Topologyトレースレイアウトによって、メモリスロット間のトレース長のバランスを取ることで、信号の時間整合性を保証します。
これらの機能強化により、PRIME 300シリーズマザーボードは様々なデュアル/クアッドDIMMメモリキットに対応しながら、あらゆるタイプの負荷に対処可能な安定性を提供します。



A larger signal eye results in improved stability, more overclocking headroom, and lower operating voltages




EPU

Energy Processing Unit(EPU)を使用すると、システム全体の電力をリアルタイムで節約することができます。
EPUは、ハードウェアの要求に応じて消費電力を自動的に検出して調整するので、マシンの性能を犠牲にすることなく電力を節約できます。
また、アウェイモードを使えば、EPUはCPUのワット数を限界まで下げ、未使用のI/Oコントローラーをシャットダウンし、グラフィックカードの消費電力を軽減する、まさに極限の省エネルギーモードが実現します。

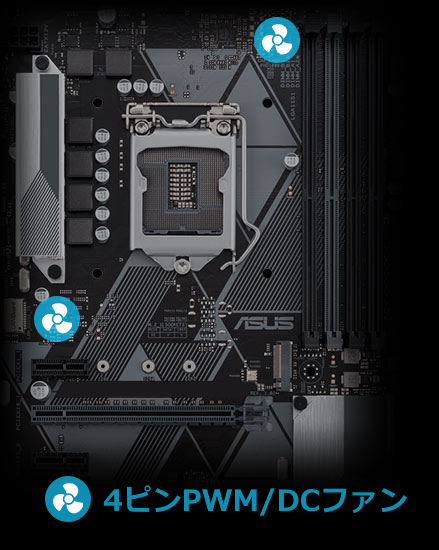

Fan Xpert

Fan Xpertは、CPUファンとケースファンの回転速度を温度に応じて細かく制御できるファンコントロール機能です。
Windows用のソフトを使うことで、CPUの温度が設定温度を超えたらファンの回転数を上げるといった設定や、CPUの温度に応じて段階的にファンの回転数を変更するといった設定を簡単に行うことが可能です。









冷却性能

Prime 300シリーズは、これまでにない最も包括的な冷却制御機能を備えており、ASUS Fan XpertソフトウェアまたはUEFI BIOS経由で設定が可能です。







UEFI BIOS

「UEFI BIOS」は、初心者からパワーユーザーまであらゆるユーザーに使いやすいように設計を行ったグラフィカルなUEFIです。
従来のBIOSと変わらない操作性を備えたAdvanced Modeと、メモリ搭載量やCPUクロックなどを分かりやすく表示するEZ Modeの2つの動作モードを用意し、マザーボードの設定を容易に変更することができます。

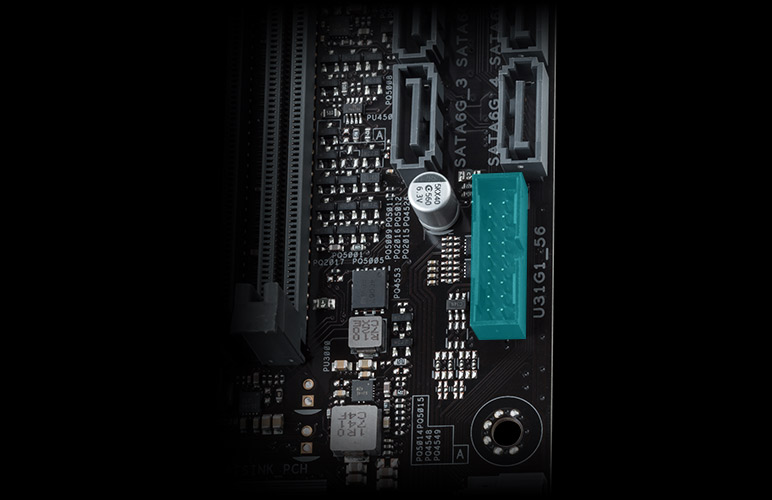

USB 3.1 Gen 1 フロントパネルコネクター

超高速USB 3.1 Gen1 ポートを必要に応じて使用できるようにフロントパネル用に2基備えています。
アクセスが難しい背面のポートを探す必要はなく、手近なフロントパネルに接続するだけで USB 2.0よりも最大10倍高速なデータ転送速度を体験することができます。

*仕様および機能はモデルによって異なり、画像はイメージです。詳細は各製品の仕様をご確認ください。








過剰なまでの製品テスト

ASUSは世界有数のマザーボードブランドです。
当社のマザーボードは、1,000以上のコンポーネントとデバイスとの互換性を広範にテストしており、各新型モデルでは最低8,000時間の厳しい検証を実施しているため、ASUSマザーボードはあらゆる環境とアプリケーションにおいて安心してご利用いただけます。
ASUSを選択すれば、トラブルのない自作PC体験を得られるでしょう。





5X Protection II

5X PROTECTION IIIは、マザーボードの信頼性を高める5つの機能の総称です。
(1)高い耐久性を持つ強化拡張スロットの「SafeSlot Core」、(2)LAN機能を静電気から守る「LANGuard」、(3)チップセットや各種チップを過電圧から守る保護回路、(4)CPUへの供給電力を低遅延で正確に行えるデジタル電源回路の「DIGI+ VRM」、(5)一般的な製品の3倍の耐食性を持ち錆びにくいステンレス製バックパネル、の5つの機能を搭載しています。









VRに対応

PRIME 300シリーズ は「VR Ready」の更に先を行きます。
ASUS ROG Beyond VR Ready Marqueは、Prime 300シリーズが多数のトップクラスのコンポーネントとの組み合わせでテストされ、VRヘッドセットを使用しない時でも、ゲーム、エンターテインメント、ビジネスのニーズに応えられるよう最大限の調整が施されていることを意味します。
ASUS Beyond VR Readyは、自信を持ってあなたの夢のシステムを構築する新しい方法を提供します。




対応CPU Intel® Socket 1151 for 8th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 14 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to www.asus.com for CPU support list
搭載チップセット Intel® H310
メインメモリ 2 x DIMM, Max. 32GB, DDR4- 2666/2400/2133 MHz Non-ECC, Un-buffered Memory
デュアルチャンネル Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
* The maximum memory frequency supported varies by processor
** DDR4 2666MHz and higher memory modules will run at max. 2666MHz on Intel® 8th Gen. 6-core or higher processors.
グラフィックス機能 Integrated Graphics Processor- Intel® HD Graphics support
Multi-VGA output support : HDMI/DVI-D/D-Sub ports
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 25600 x 1600 @ 60 Hz
- Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz
- Supports D-sub with max. resolution 1920 x 1200 @ 60 Hz
Maximum shared memory of 1024 MB (for iGPU exclusively)
Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
拡張スロット 1 x PCIe 3.0/2.0 x16 (x16 mode, gray)
2 x PCIe 2.0 x1
ストレージ機能 Intel® H310 Chipset :
1 x M.2 Socket 3, , with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode)*1
4 x SATA 6Gb/s port(s), gray,
LAN機能 Realtek® RTL8111H, 1 x 1000BASE-T/100BASE-TX/10BASE-T LAN
オーディオ機能 Realtek® ALC887 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Front Panel Jack-retasking
Audio Feature :
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
* Choose the chassis with HD audio module in front panel to support 8-channel audio output.
USB機能 Intel® H310 Chipset :
4 x USB 3.1 Gen 1 up to 5Gbps port(s) (2 at back panel, blue, Type-A, 2 at mid-board)
Intel® H310 Chipset :
6 x USB 2.0/1.1 port(s) (2 at back panel, , 4 at mid-board)
独自機能 ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: Premium components provide better power efficiency
ASUS OptiMem:
- Optimem (Improved DDR4 stability)
ASUS EPU :
- EPU
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- PC Cleaner
- File Transfer
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
ASUS Q-Design :
- ASUS Q-DIMM
M.2 Onboard(The latest transfer technologies with up to 10Gb/s data transfer speeds)
背面インターフェース 1 x PS/2 keyboard (purple)
1 x PS/2 mouse (green)
1 x DVI-D
1 x D-Sub
1 x HDMI
1 x LAN (RJ45) port(s)
2 x USB 3.1 Gen 1 (blue) Type-A up to 5Gbps
2 x USB 2.0
3 x Audio jack(s)
基板上インターフェース 1 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode)
1 x COM port(s) connector(s)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x Chassis Fan connector(s) (1 x 4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Clear CMOS jumper(s)
1 x System panel connector
1 x Speaker connector

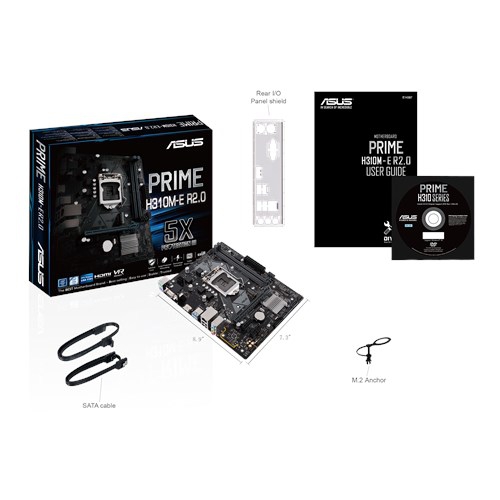

主な付属品 User's manual
I/O Shield
2 x SATA 6Gb/s cable(s)
1 x M.2 Anchor
1 x Supporting DVD
BIOS機能 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, MultilanguageBIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F6 Qfan Control, F3 MyFavorites, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (SerialPresence Detect) memory information
管理機能 WOL by PME, PXE
OS Windows® 10 64-bit
フォームファクター(サイズW×D) mATX Form Factor
8.9 inch x 7.3 inch ( 22.6 cm x 18.5 cm )
その他 *1 When a device in SATA mode is installed on the M.2 socket, SATA_2 port cannot be used.
Due to the Chipset limitation, when a M.2 device is installed in PCIe mode, the socket is set
to PCIe 2.0.
PRIME H310M-E R2.0
