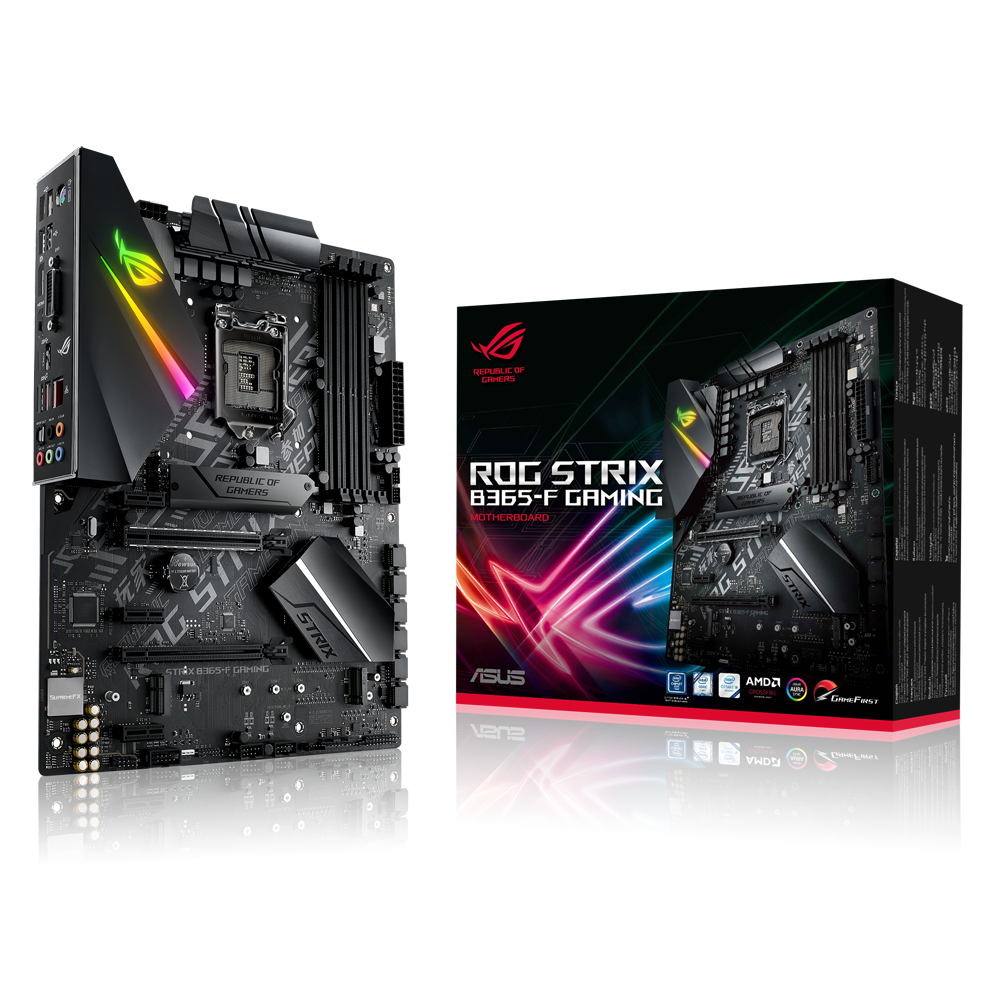

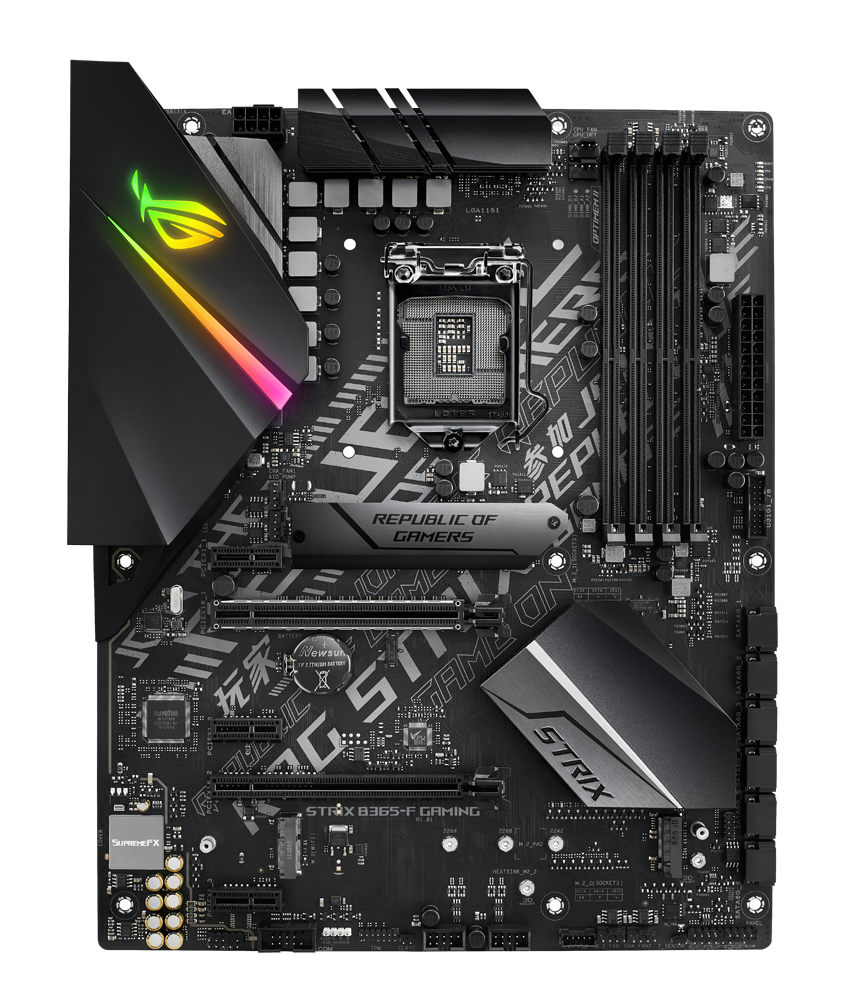

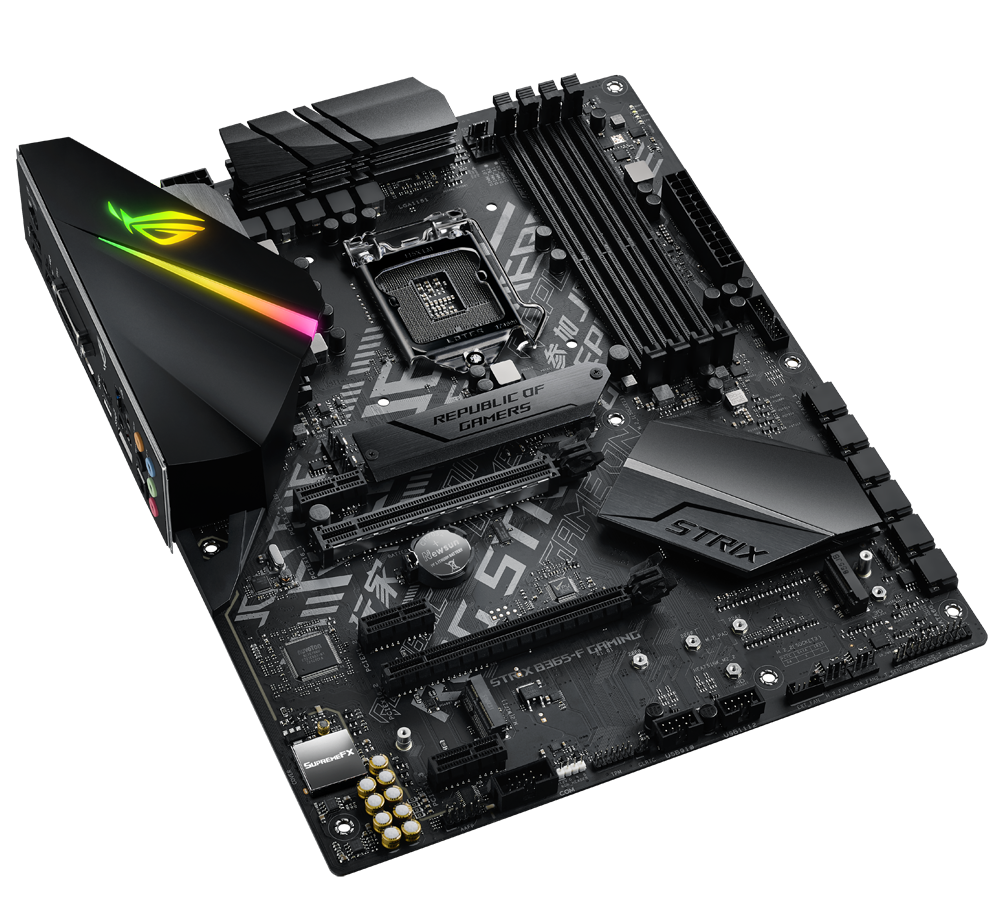

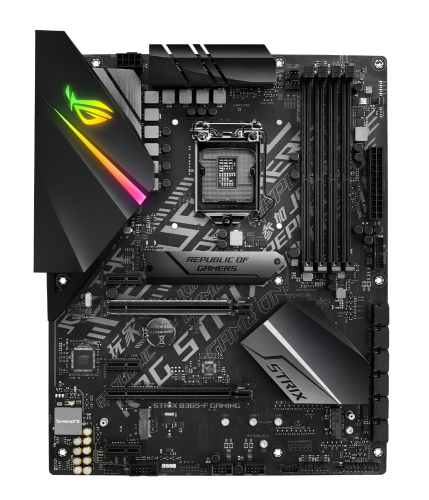

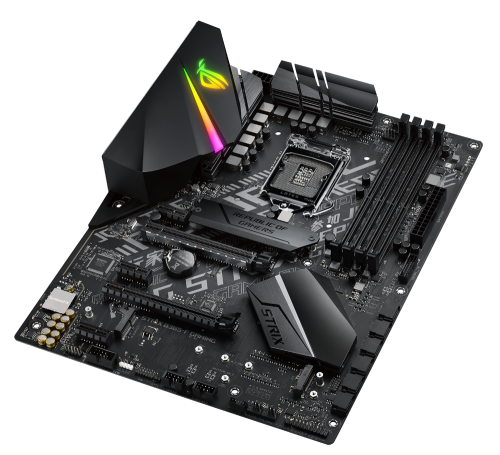

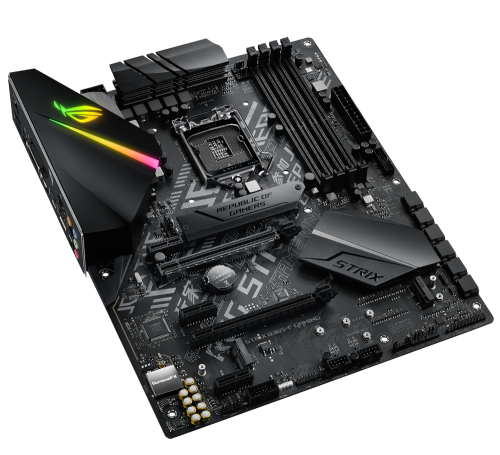

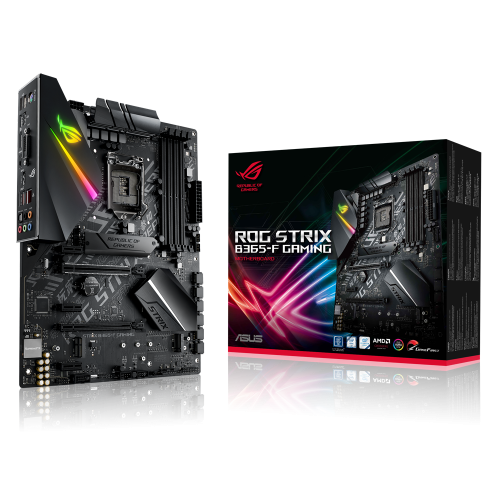

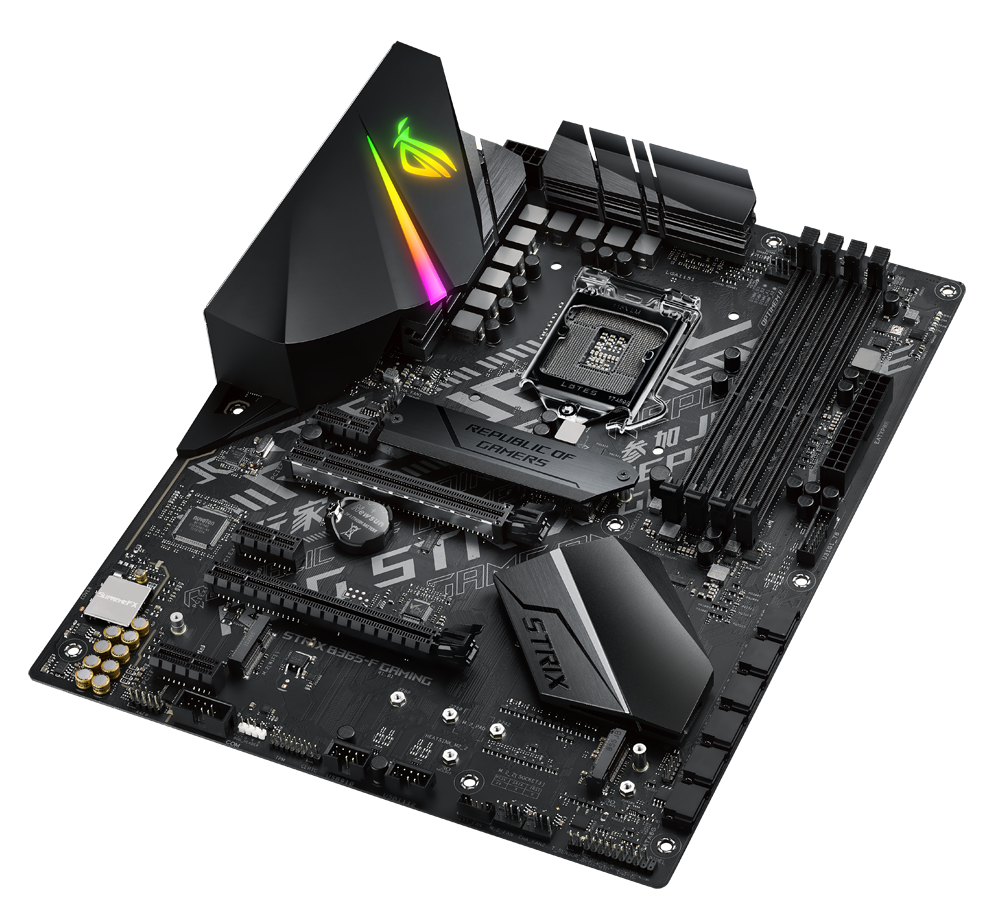

ROG STRIX B365-F GAMING

ROG STRIX B365-F GAMING

Intel B365チップセット搭載 ATXマザーボード
一体型I/Oバックパネル搭載ではじめてのPC組み立てにも最適

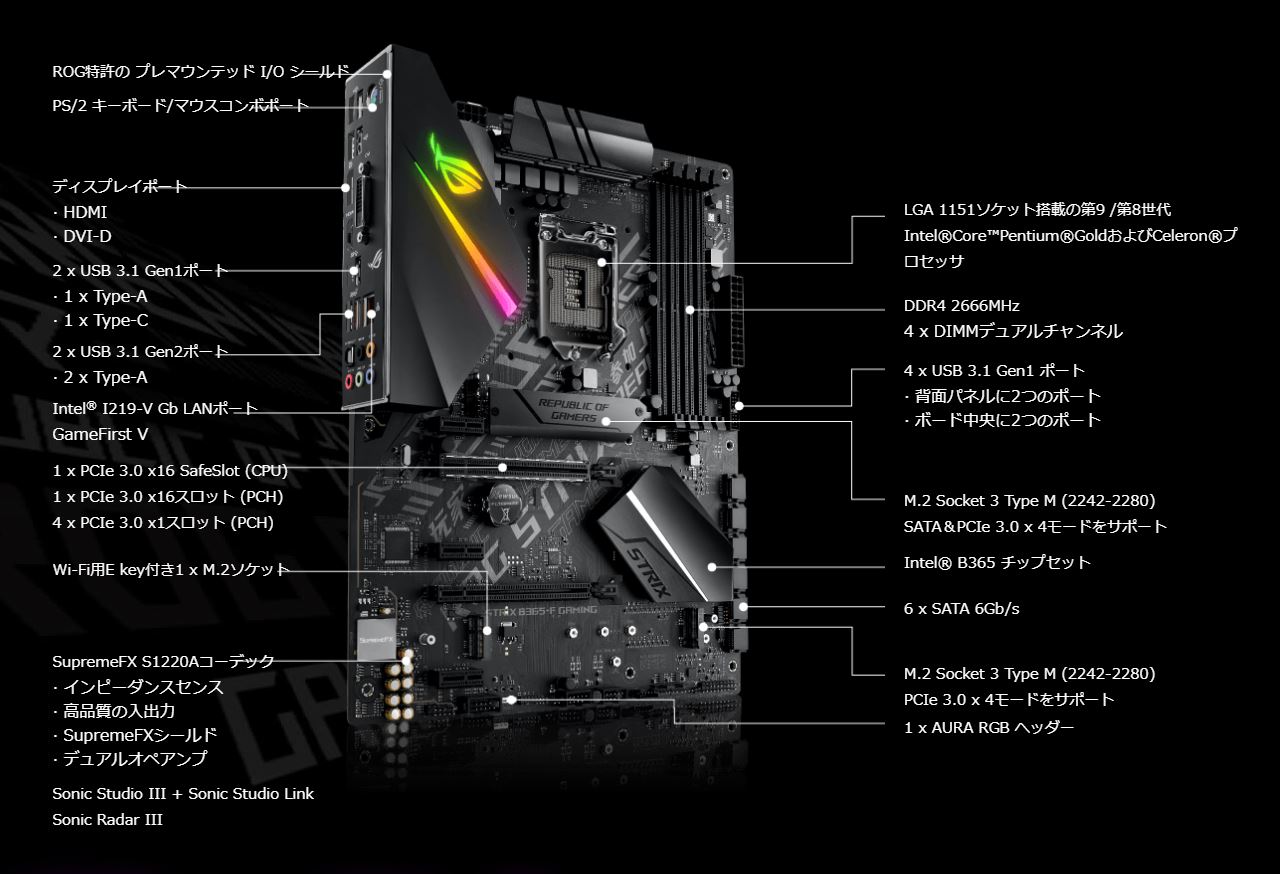

・対応CPU : 第9/8世代 Intel Core, Pentium Gold/Celeron プロセッサ
・対応ソケット : LGA 1151
・チップセット : Intel B365
・対応メモリ : DDR4-2666×4(最大64GB)
・拡張スロット : PCIe 3.0x16×2, PCIe 3.0x1×3
・画面出力端子 : HDMI×1, DisplayPort×1、DVI-D×1
・ストレージ機能 : M.2×2, SATA 6Gb/s×6
・USB機能 : USB 3.1 Gen 2×2、USB 3.1 Gen 1×4、USB 2.0×8
・ネットワーク機能 : 1000BASE-T×1
・フォームファクター(サイズ): ATX(305mm×244mm)





パフォーマンス

包括的な冷却制御、高速のストレージ、およびメモリの信頼性とスピードを向上させる独自のテクノロジーがもたらす、優れたパフォーマンスを体験してください。




■電源

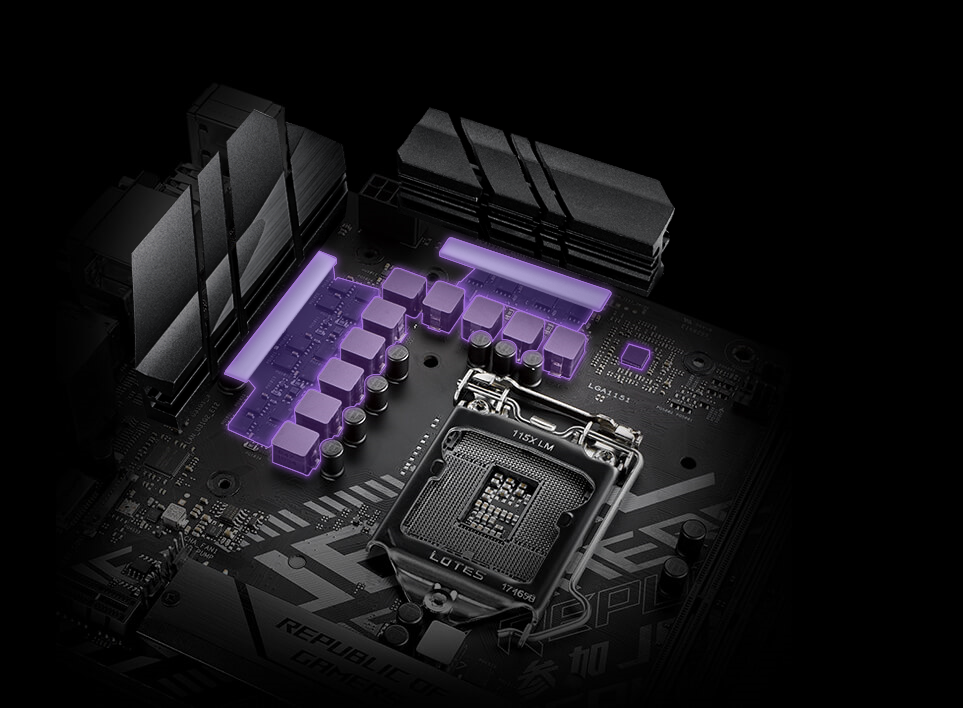

電力設計
Digi +の電力制御と効率的なサーマルソリューションの組み合わせにより、ROG Strix B365-F GAMINGはIntelの最新CPUを制御することができます。

Digi+ Power Control
Digi+ VRM電圧レギュレータ・モジュール(VRM)は業界最高峰の品質を誇り、CPUへ極めて滑らかかつクリーンな電力供給を保証します。

サーマルソリューション
ROG Strix B365-Fゲーミングは、高品質のサーマルパッドを使用して、CPUの電力要求を満たすことで発生する熱を十分な表面積を持つヒートシンクを通して放熱します

MICROFINE ALLOY CHOKES
高透磁率アロイコアチョークにより電力損失を大幅に低減し、効率と性能をさらに向上。






■冷却性能

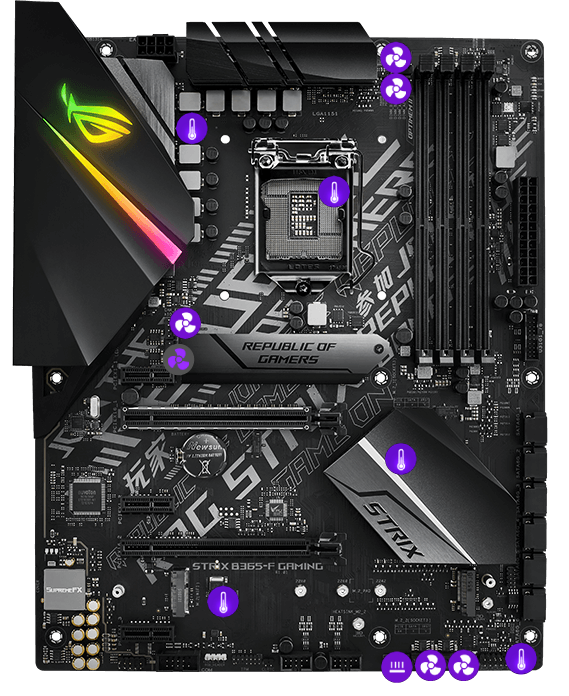

冷却設計
ROG Strix B365-F GAMINGは、これまでで最も包括的な冷却制御を特長とし、Fan Xpert 4またはUEFI BIOSで設定可能。
各ヘッダーは、ワークロードベースの冷却を行うために、ユーザー設定が可能な3つの温度センサーとして監視・反応するように設定できます。
Fan Xpert 4またはUEFI経由ですべてを簡単に管理することができます。




■最適化

パフォーマンスの向上
専用のAI Suite 3を使用すれば、素晴らしいゲームのスリルを最大限に引き出すことができます。
そのダッシュボードスタイルのコントロールパネルにより、ROG Strix B365-F Gamingのベースシステムのほぼすべての部分を細かに調整することができます。
シンプルで直観的なインターフェイスを介して、パフォーマンス・冷却・安定性・各効率の最適なバランスを実現します。

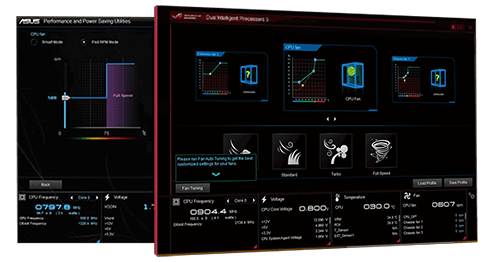

Fan Xpert 4
ROG Strixマザーボードは、Fan Xpert 4またはメディアで評価されたUEFI経由で、ファンやオールインワン(AIO)クーラーを包括的に制御します。
Auto-Tuningモードでは、空冷でも水冷でも、ワンクリックですべてのパラメータをインテリジェントに設定することができます。
また、すべてのファン速度をデフォルトの最小値以下に抑えるExtreme Quietモードでは、軽いタスクを実行するときにシステムを完全に静かに保ちます。





■ストレージ

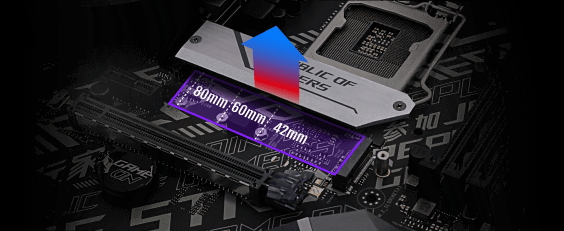

デュアルPCIE 3.0 M.2
NVMe SSD RAIDに対応したデュアルPCIe 3.0 x4 M.2スロットを備え、驚異的なパフォーマンスの向上をもたらします。デュアルM.2スロットを利用して2基のPCIe 3.0ストレージデバイスによるRAIDを構築すれば、第8世代の第8世代Intel Coreプロセッサプラットフォーム上で最も速いデータ転送速度を実現することができます。





■メモリー

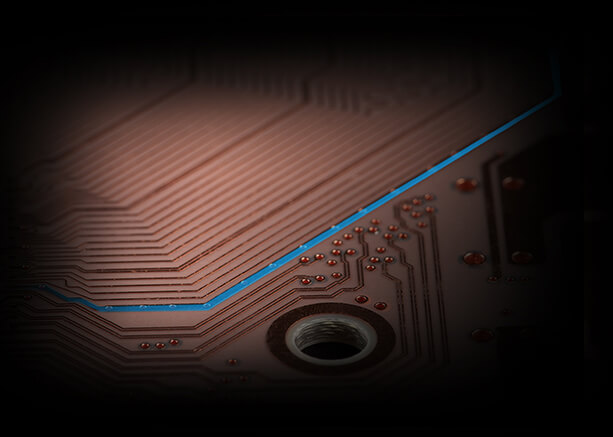

DDR4の安定性を改善
インテルの最新プロセッサにメモリ帯域幅への自由なアクセスを提供するため、マザーボードのトレースルーティングを根底から再設計しました。
当社のOptiMem II テクノロジーは、ビアを削減するためにメモリ信号経路を複数のPCBレイヤーへ合理的にマッピングし、クロストークを大幅に低減するシールドゾーンを追加しました。
また、メモリ構成を完全に突き詰めるためにオーバークロックの余力をさらに強化し、高度にカスタマイズされたT-Topologyレイアウトを採用することで信号の時差補正を実現しています。
これらの改良により、ROG Strix B365-F Gamingは、幅広いデュアル/クワッドDIMMメモリキットをサポートしながら、あらゆる種類の作業負荷に対処できるだけの安定性をマシンにもたらします。

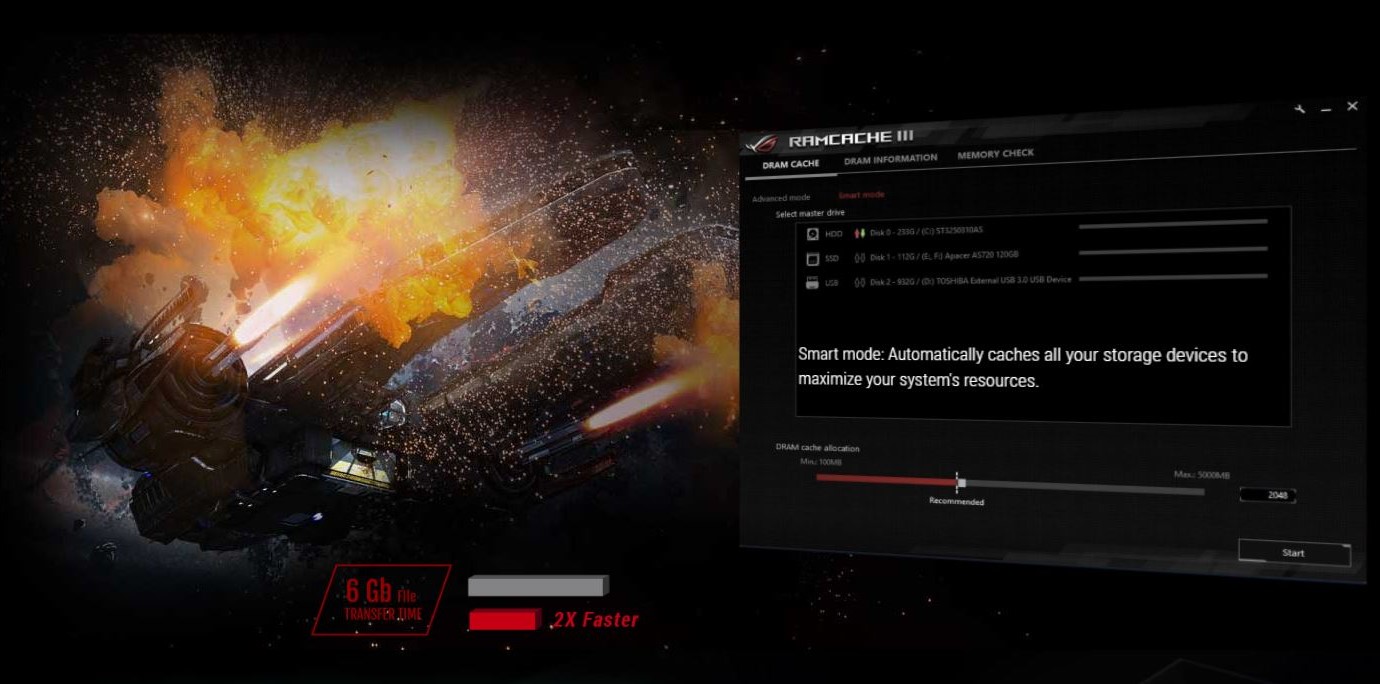

RAMCache III
RAMCacheは、ゲームのロード時間を短縮するために、ミリ秒単位をマイクロ秒単位へと加速させます。最新のNVM Expressストレージオプションと完全に互換性を持つ独自のインテリジェントなテクノロジーにより、ストレージデバイス全体が効果的にキャッシュされ、設定したゲームやアプリが凄まじいスピードで起動します。







AESTHETIC

新しいサイバーテキストデザイン、Auraイルミネーションなど、美観を向上させる様々な機能でゲーミングマシンに内から湧き出るような個性を演出します。

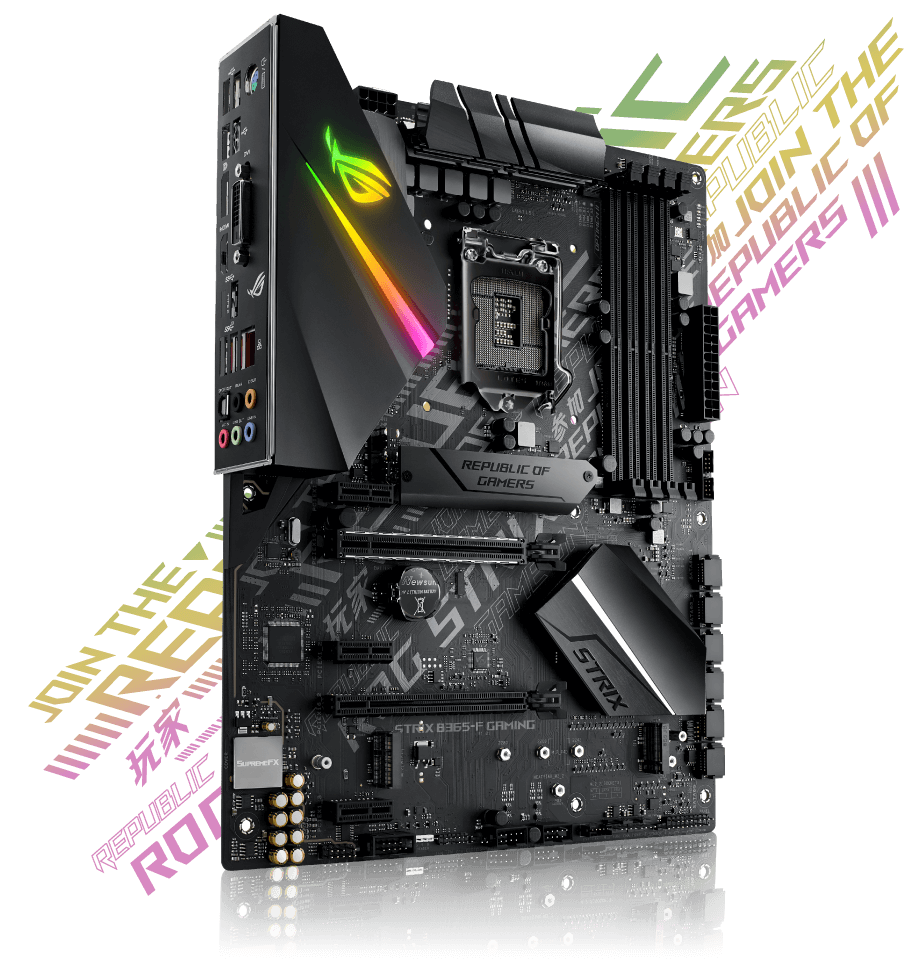

■サイバーアウトルック
ROG Strixヒートシンクの特徴的で滑らかな形状は、斬新なサイバーテキストパターンで強調され、複数のゲーム文化を融合させたような、現代的でユニークなアイデンティティを作り出しています。
また、これは単独で外観を飾るのみでなく、ROG Strixの新しいマザーボードは材質の優秀さを醸し出しており、高品質のメタル・ヒートシンクはそこにプレミアムなアクセントを加えます。

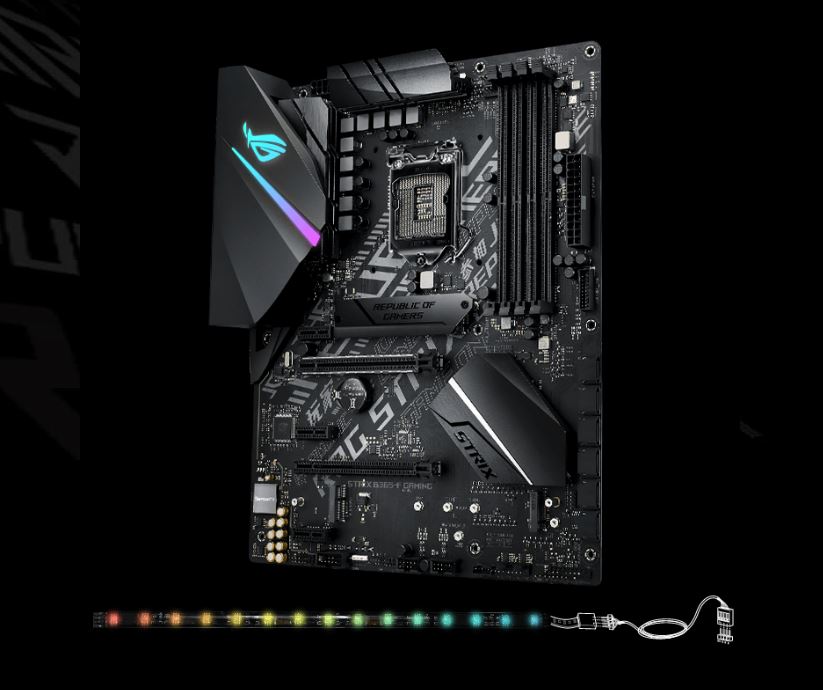

■Aura Sync
ROG Strixマザーボードは、競技シーンに優れたパフォーマンスと美しさをもたらします。ASUS Auraは内蔵のRGB LEDやオンボードRGBヘッダーに接続されたストリップなどに、さまざまな機能的プリセットを備えた完全なRGBライティングの制御を提供します。また、増え続けるAura対応ASUSハードウェア各種とシンクロすることができます。


■完璧な互換性
拡大を続けるASUS Auraエコシステムは、Aura Syncとの互換性を提供するASUS製品の広範なリストとなり、各パートナーから入手可能な互換性を持つ付属品やキットも含んでいます。
ROG Strixマザーボードが搭載しているAura RGBライティングは、多数の有名メーカーのPCケース、メモリモジュール、クーラー、RGB LEDストリップと簡単にシンクロすることができます。
ASUS Auraソフトウェアはシンプルで直感的なUIにより、これらのLEDの管理を実現します。

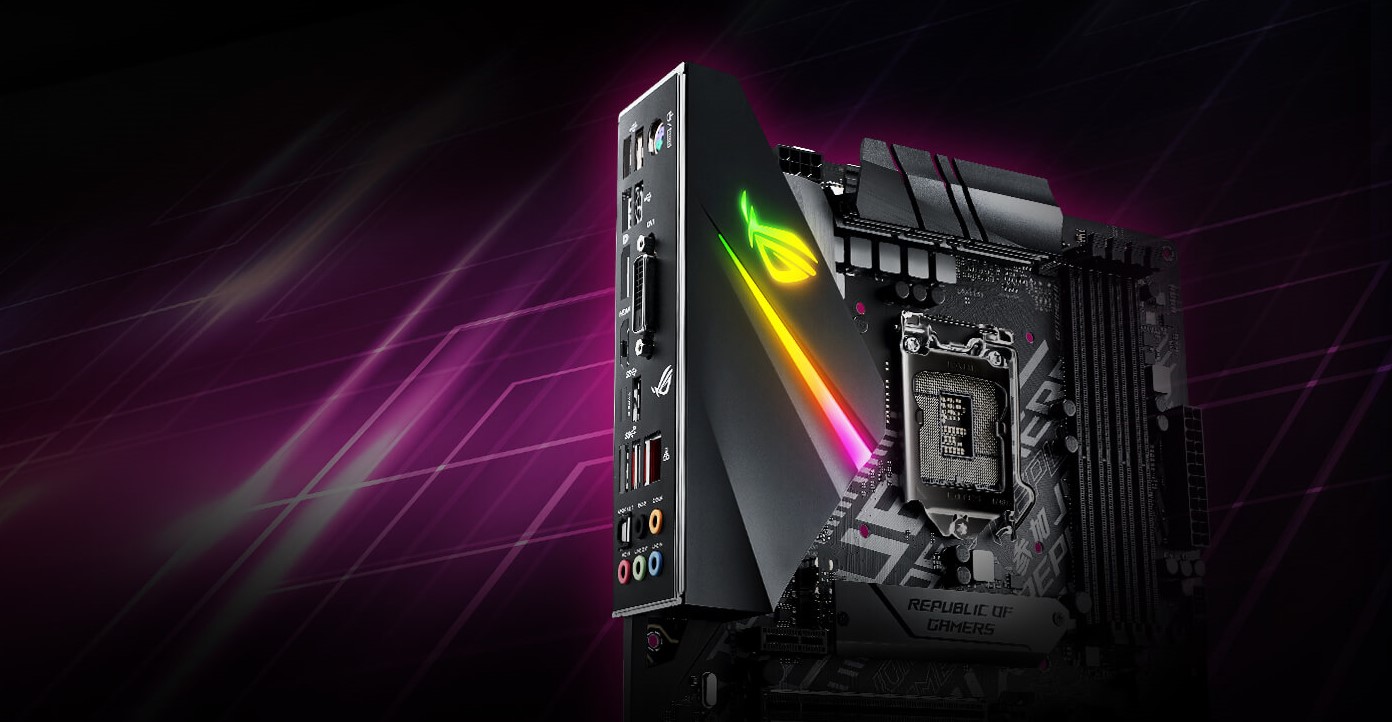

DIYフレンドリーデザイン

DIYフレンドリーデザインにより、PCビルドを気軽に経験することができます。
インストールは簡単で、互換性が保証され、あなた自身とマシンを安全に保つための万全の保護を備えます。






オーディオ

適切なゲーミングオーディオが内蔵されているため、ゲーム、チャット、ストリーミング、あるいはビデオを見ながらのリラックス中に、スマートルーティングを使用して、さまざまなオーディオストリームをさまざまなデバイスへ直接送ることができます。





ネットワーク

最新のテクノロジーを搭載しているため、接続は安定性とスピードを有し、素早く簡単に接続できるというメリットを受けることができます。









CPU Intel® Socket 1151 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® 14 nm CPU
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to www.asus.com for CPU support list
チップセット Intel® B365
メモリー 4 x DIMM, Max. 64GB, DDR4 2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
グラフィック Integrated Graphics Processor- Intel® HD Graphics support
Multi-VGA output support : HDMI/DVI/DisplayPort ports
- Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 4096 x 2304 @ 60 Hz *1
マルチGPU対応 Supports AMD 2-Way CrossFireX Technology
拡張スロット 1 x PCIe 3.0/2.0 x16 (x16 mode)
1 x PCIe 3.0/2.0 x16 (x4 mode) *2
3 x PCIe 3.0/2.0 x1 *3
ストレージ Intel® B365 Chipset :
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)*4
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)
6 x SATA 6Gb/s port(s)
Intel® Rapid Storage Technology supports
Intel® Optane™ Memory Ready
LAN Intel® I219V, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst Technology
オーディオ ROG SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual Headphone Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *6
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USBポート Intel® B365 Chipset :
2 x USB 3.1 Gen 2 port(s) (2 at back panel, red)
Intel® B365 Chipset :
4 x USB 3.1 Gen 1 port(s) (2 at back panel, , 1 x Type-A+1 x Type-C)
Intel® B365 Chipset :
8 x USB 2.0 port(s) (4 at back panel, , 4 at mid-board)
ROG専用機能 ROG CPU-Z
Pre-mounted I/O Shield
Overwolf
ROG Aura
- Aura Lighting Control
- Aura RGB Strip Headers
ROG Exclusive Software
- RAMCache III
- GameFirst V
特徴 Fan Xpert4
- Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control
Gamer's Guardian:
- ESD Guards on LAN, Audio, KBMS and USB3.1/3.0/2.0 ports
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- SafeSlot
AURA :
- Aura Lighting Control
- Aura RGB Strip Headers
- Aura Lighting Effects Synchronization with compatible ASUS ROG devices
ASUS Exclusive Features :
- AI Suite 3
- Armoury Crate
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- 3D printing friendly
- AURA-RGB Lighting
Digi+VRM

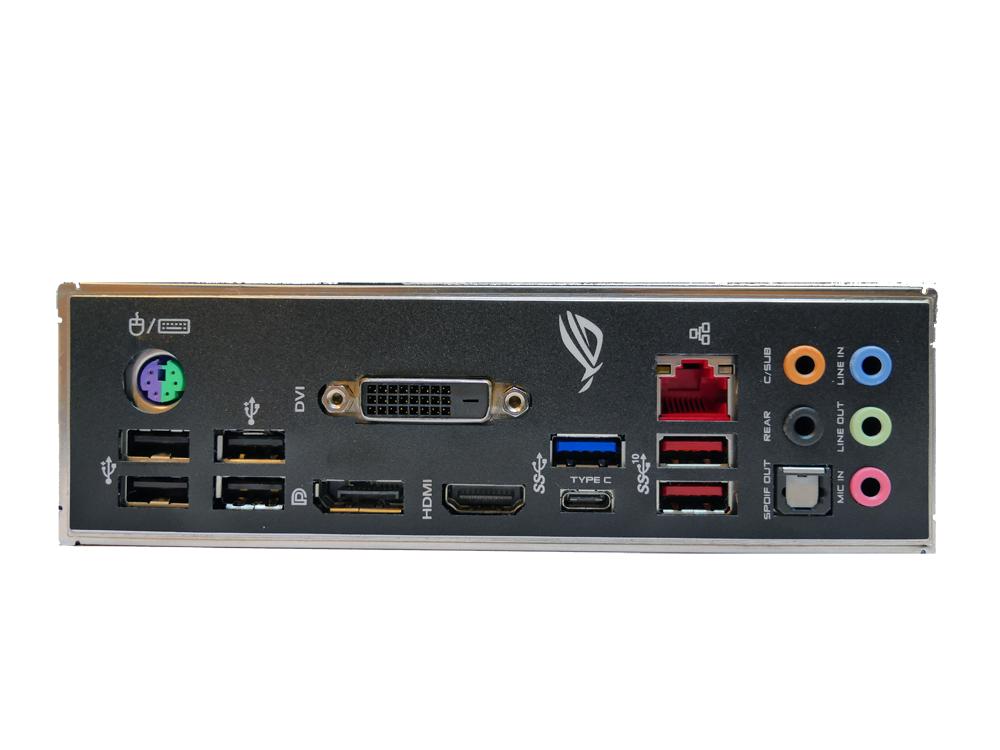

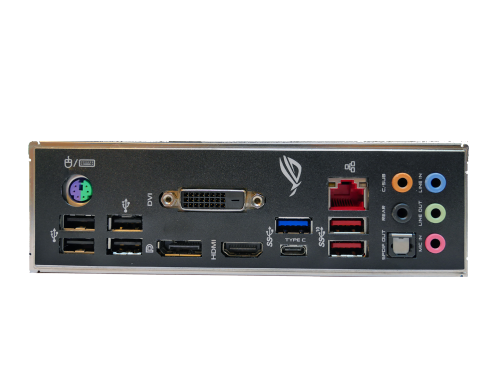

背面 I/O ポート 1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
2 x USB 3.1 Gen 2 (red)Type-A,
2 x USB 3.1 Gen 1 (black) Type-A + USB Type-CTM
4 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
内部 I/O ポート 1 x AAFP connector
1 x Aura RGB Strip Header(s)
1 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)
1 x M.2 with E key for Wi-Fi module
6 x SATA 6Gb/s connector(s)
1 x M.2_FAN connector
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x System panel(s)
1 x 5-pin EXT_FAN(Extension Fan) connector
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x 14-1 pin TPM connector
1 x COM port header
付属品 User's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x CABLE TIE BLACK
1 x ROG Strix stickers
1 x Extension Cable for RGB strips (80 cm)
BIOS 1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, SM BIOS 3.1,
ACPI 6.1
マネジャービリティー WOL,PXE
対応OS Windows® 10 64-bit
フォームファクター ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
注意 *1 DP 1.2 Multi-Stream Transport compliant, supports DP 1.2 monitor daisy chain up to 3 displays.
*2 The PCIEX16_2 slot shares bandwidth with PCIEX1_1 and PCIEX1_2 slots. When PCIEX1_1 and PCIEX1_2 slots are occupied, PCIEX16_2 slot runs at x2 mode.
*3 The M.2_1 socket shares bandwidth with PCIEX1_4
*4 The M.2_1 socket shares bandwidth with SATA6G_2 port when using M.2 SATA mode device. Adjust BIOS settings to use X2 mode (PCIE only). The M.2_1 socket shares bandwidth with PCIEX1_4
*5 The M.2_2 socket supports Intel® Optane™ Technology. Intel® Optane™ Technology only supported when using 8th Generation Intel® Processors. Before using Intel® Optane™ memory modules, ensure that you have updated your motherboard drivers and BIOS to the latest version from ASUS support website.
*6 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
