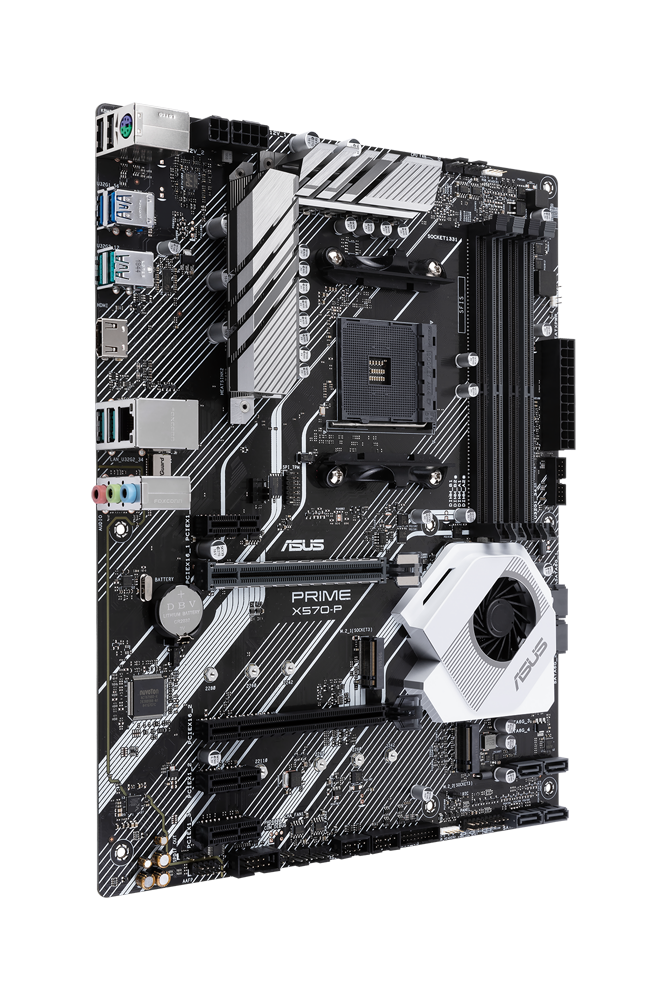

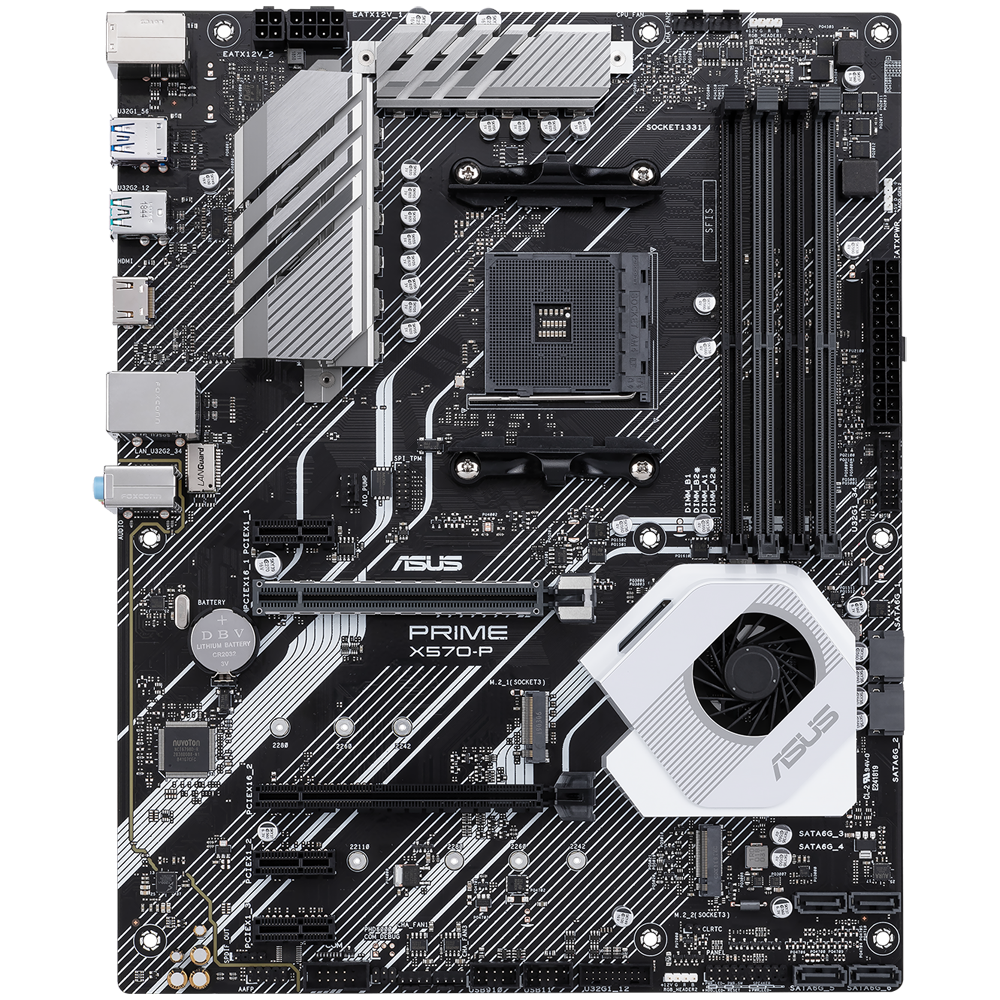

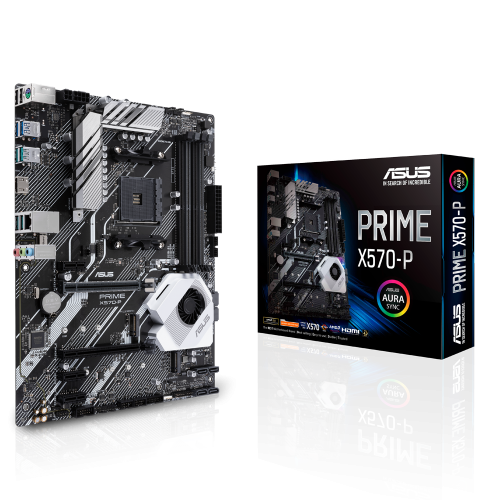

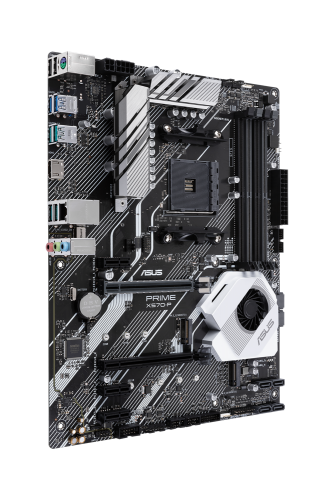

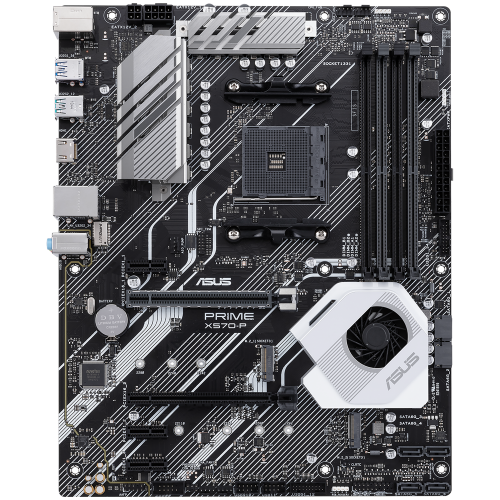

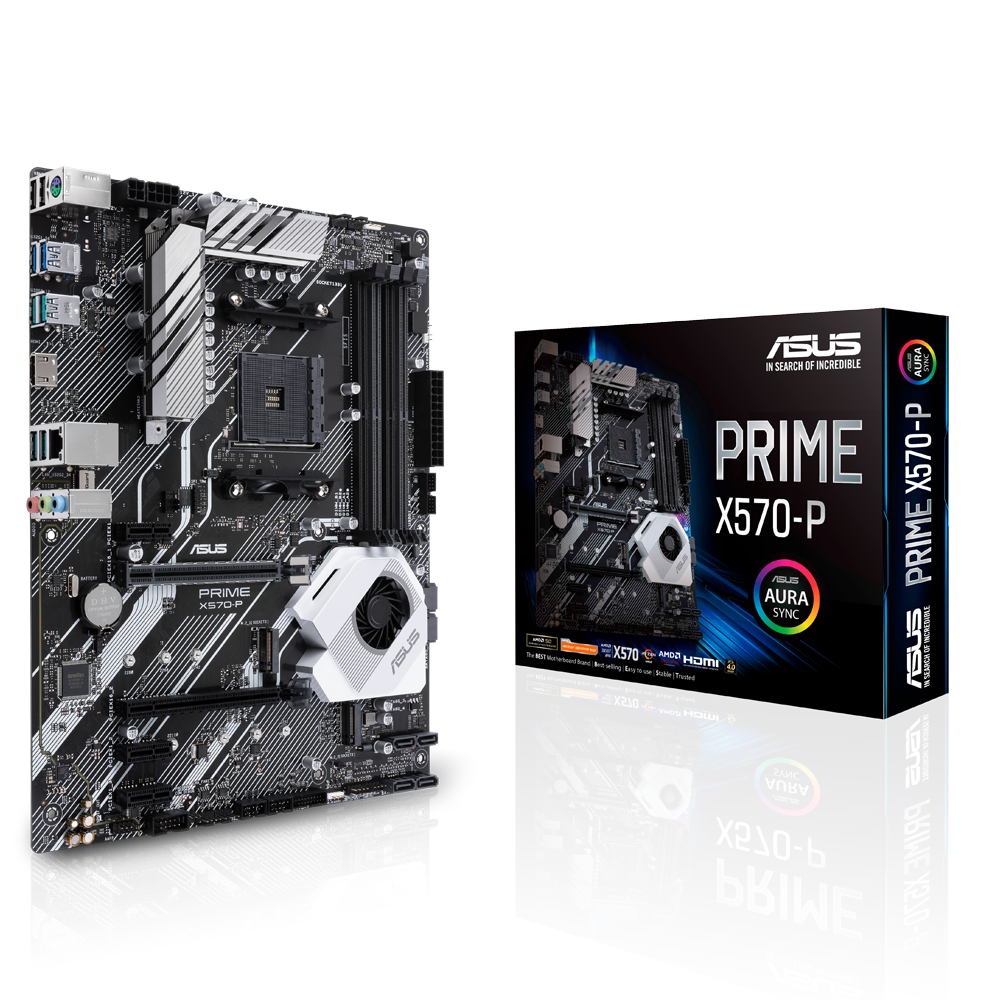

PRIME X570-P/CSM

PRIME X570-P/CSM

直観的なファンコントロール機能を搭載
サーバーグレードのIT管理ソフトウェアが付属するAMD X570搭載ATXマザーボード

・AMD X570チップセット搭載
・第3世代AMD Ryzenプロセッサーに対応
・PCI Express 4.0対応
・サーバーグレードのIT管理ソフトウェアが付属
・Aura Sync対応 RGB LEDライティング搭載

プロフェッショナルな雰囲気を備えた外装のPrime X570シリーズは、Ryzen™プロセッサーをより生産的に使用したいと考え、その実現を追求するユーザーの要求に応えます。そのオールラウンドな仕様とASUS独自のさまざまな機能で知られるPrime X570には、利用可能な性能に関わる幅広いチューニングオプションが含まれています。




ASUS Corporate Stable Model (CSM)

ASUS Corporate Stable Model (CSM) プログラムは、高品質のマザーボードの安定供給を提供する企業向けプログラムです。
各CSMマザーボードには、サーバグレードのIT管理ソフトウェアが付属しています。

ASUS Corporate Stable Modelの詳細はこちら




ASUS Control Center


ASUS Control Center (ACC)は、集中管理型ITシステムによる企業内のデバイスの管理、モニタリング、潜在的なリスクを保護する複数箇所の在庫管理を提供しています。
ダッシュボードからは、システム異常の検知、生産の効率化、定期的なマネジメントチェック機能を提供しています。

ASUS Control Centerの詳細はこちら



最適化されたITエンドポイントマネジメント
集中管理型ITシステムによる企業内のデバイスの管理、モニタリング、潜在的なリスクを保護する複数箇所の在庫管理を提供しています。


ITメンテナンスの自動化
オフピークタイム時に最新BIOS、ソフトウェア、ユーティリティーの自動アップデートのスケジュール管理を行うことができるので、柔軟性と共にシステムの安定性を保つことができます。


エンドポイントのセキュリティー管理
個々のデバイスのグループ化によって、エンドポイントの管理、外付けストレージのアクセス、アプリケーションの利用を安全に管理することができます。


*ASUS Control Centerは、CSMマザーボードでのみ使用できます。詳しくは販売代理店までお問い合わせください。




ビルドの基礎

コア数が多く帯域幅も広い最新のRyzenプロセッサーをホストするPrime X570シリーズは、安定した電力、直感的に操作できる冷却システム、そして柔軟な転送オプションを備えており、すぐに使用することができます。
このシリーズは、日々の生産性を高めるためのすべての基礎を備えています。



電力供給の改善とProCoolコネクター
最新のAMD Ryzen第3世代プロセッサーはコア数が多く帯域幅も広いので、標準的なデスクトップCPUよりも多くの電力を消費します。
Prime X570-PROは安定した電力を供給します。

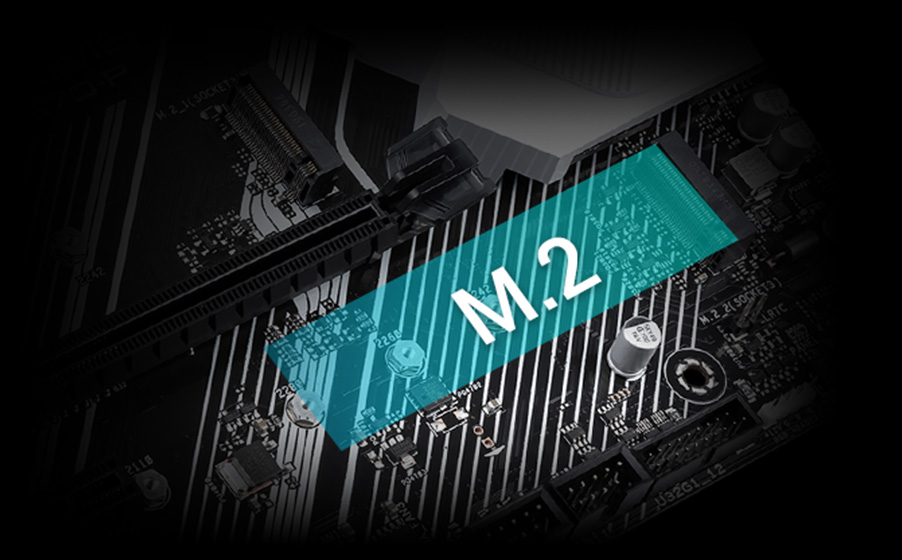

デュアルPCIe 4.0 M.2スロット
デュアルPCIe 4.0 M.2スロットは22110までをサポートし、NVMe SSD RAIDの使用を可能にして、信じ難いほどの性能向上を実現します。
最大2基のPCIe 4.0ストレージデバイスによるRAIDを構築すれば、第3世代AMD Ryzenプラットフォーム上で最も速いデータ転送速度を実現することができます。

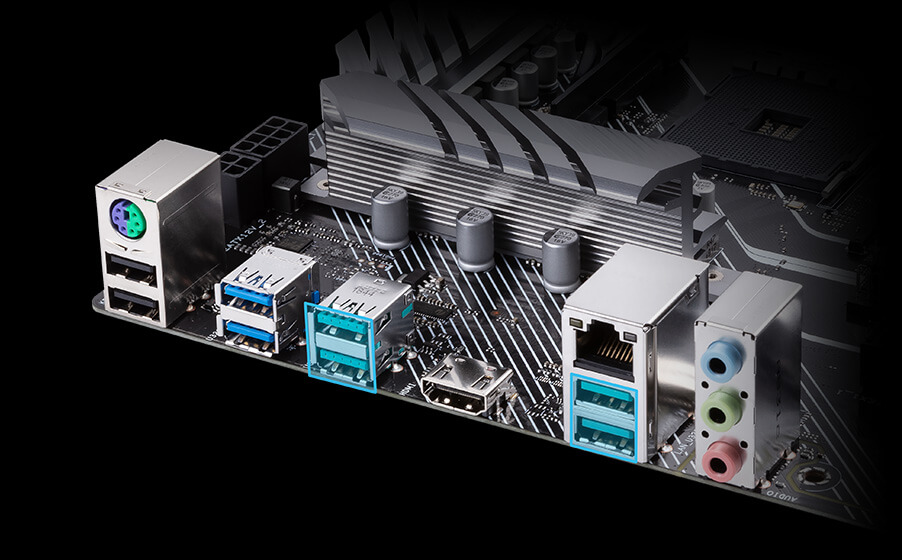

USB 3.2 Gen 2
後方互換性を備えたUSB 3.2 Gen 2 Type-A™ポートと、リバーシブルのUSB 3.2 Gen 2 Type-C™ポートにより、柔軟な接続と、最大10Gbpsという驚異的なデータ転送速度を実現します。

* LANポートの下にあるUSBポートでUSB 3.2 Gen 2の速度を実現するには、第3世代のAMD Ryzenプロセッサーが必要です。







あなた流にチューニング

Prime X570シリーズは、ソフトウェアとファームウェアで性能をコントロールすることができます。
Prime X570シリーズはビルドのパーソナライズを可能にするオプションも備えており、ユーザーの望む方法で容易にリグのチューニングを行うことができます。

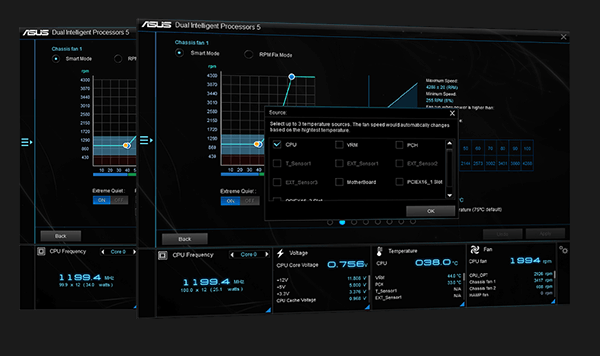

空冷/水冷に両対応した柔軟なコントロール

Prime X570-Pでは、Fan Xpart 4またはUEFI経由で冷却ファンを包括的に制御できます。
空冷/水冷問わず、Auto-Tuningモードではワンクリックですべてのパラメータをインテリジェントに設定します。
Extreme Quietモードでは、すべてのファンのスピードをデフォルトの最小値以下に抑え、軽いタスクの実行時にはマシンが一切の音を発さないようになります。

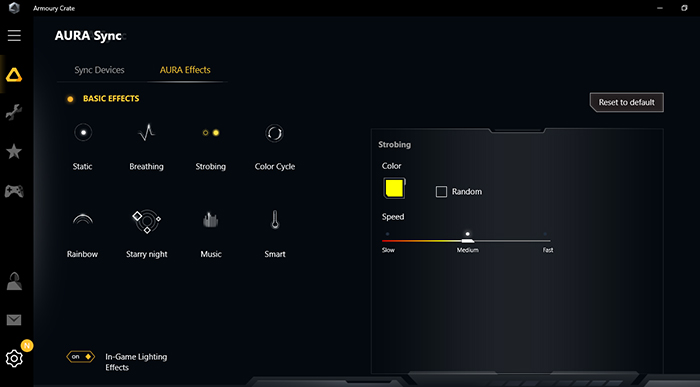

Armoury Crate

Armoury Crateは、サポートされているROGゲーミング製品をユーザーが集中制御できるように設計された、新しいソフトウェアユーティリティです。
Armoury Crateを使用すれば、直感的に操作できる単一のインターフェースから、システム内のあらゆる対応デバイスのRGBライティングとRGBエフェクトを簡単にカスタマイズし、Aura Syncと同期させてシステムライティングエフェクトを統一することができます。
このソフトウェアは、キーボードとマウスの設定、ラップトップのオーバークロッキングやファン回転数を含め、数が増えていく選択ROG製品の設定を制御する方法も提供して、システムのルックアンドフィールのチューニングを容易にします。
さらに、Armoury Crateは専用の製品登録機能やROGニュースエリアも備えており、ROGゲーミングコミュニティの最新情報を入手する助けとなります。







Aura Sync

付属ソフトで光の色を自由に変更できます。淡く明滅させたり、CPUの温度に応じて色を変えさせたりすることもでき、マザーボードをよりスタイリッシュに演出することが可能です。また、5050タイプのLEDテープに対応するピンヘッダをマザーボード上に搭載しており、市販のLEDテープを接続すれば、PC全体をLEDテープでデコレーションすることができます。

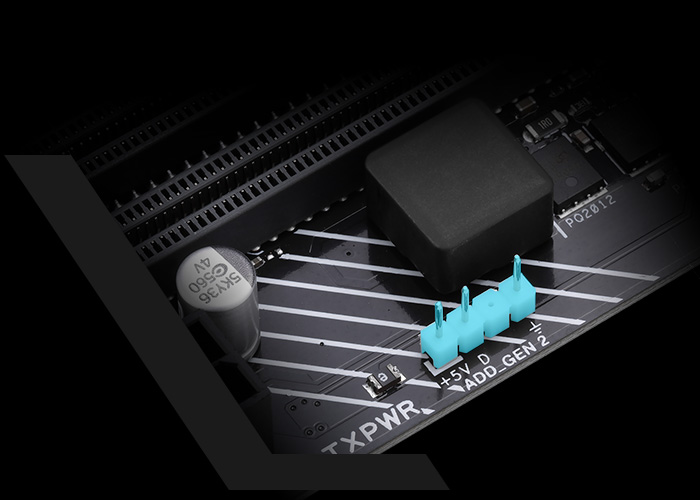

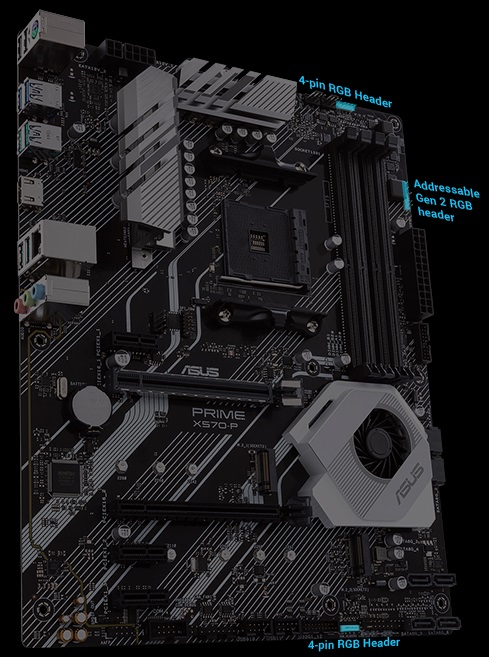

アドレッサブルRGB LEDストリップ Gen 2 ヘッダー

Prime X570-PROには、アップグレードされたアドレサブルRGBヘッダーが組み込まれています。
このヘッダーは次世代のライティングデバイスに対応しており、接続されたデバイス上にあるアドレサブルLEDの個数を検出できるので、セットアッププロセスが容易になるほか、ライティングエフェクトの自動設定が可能です。

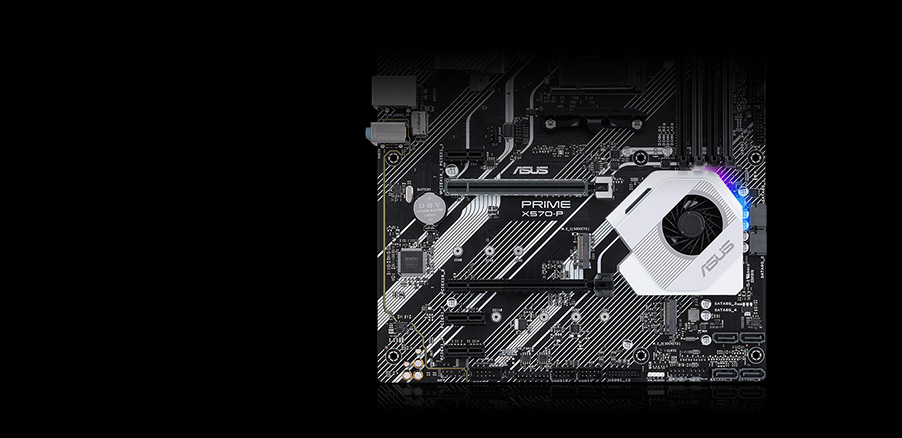

ビルドに輝きをもたらす


内蔵のLEDライティングオプションによるイルミネーションが、バラエティ豊かな光でビルドを際立たせます。








AMDの力







対応CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
* Refer to www.asus.com for CPU support list
* Due to CPU limitation, CPU cores supported varies by processors.
搭載チップセット AMD X570
メインメモリ 3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4- MHz Un-buffered Memory
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4- MHz Un-buffered Memory
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4- MHz Memory
デュアルチャンネル Memory Architecture
ECC Memory (ECC mode) support varies by CPU.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
* The maximum memory capacity supported vary depending on the CPU you installed.
グラフィックス機能 Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
VGA output support : HDMI port
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz
マルチGPU対応 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
拡張スロット 3rd Gen AMD Ryzen™ Processors
1 x PCIe 4.0 x16 (x16 mode)
2nd Gen AMD Ryzen™ Processors
1 x PCIe 3.0 x16 (x16 mode)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode)
3 x PCIe 4.0 x1
ストレージ機能 3rd Gen AMD Ryzen™ Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
6 x SATA 6Gb/s port(s)
Support Raid 0, 1, 10
LAN機能 Realtek® RTL8111H
ASUS LAN Guard
オーディオ機能 Realtek® S1200A 8-Channel High Definition Audio CODEC *
- Supports : Jack-detection, Front Panel Jack-retasking
- Front panel audio connector (AAFP)
Audio Feature :
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
* Choose the chassis with HD audio module in front panel to support 8-channel audio output.
USB機能 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
2 x USB 3.2 Gen 2 port(s) (2 at back panel, teal blue, Type-A *)
3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
2 x USB 3.2 Gen 1 port(s) (2 at back panel, blue, Type-A)
AMD X570 chipset :
2 x USB 3.2 Gen 2 port(s) (2 at back panel, teal blue, Type-A)
AMD X570 chipset :
4 x USB 3.2 Gen 1 port(s) (4 at mid-board)
AMD X570 chipset :
5 x USB 2.0 port(s) (2 at back panel, , 3 at mid-board)
* The USB ports under the LAN port can run at USB 3.2 Gen 2 speeds with 3rd Gen AMD Ryzen™ Processors
独自機能 ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM - Digital power design with Dr. MOS
- ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention
- ASUS ESD Guards - Enhanced ESD protection
ASUS SafeSlot - Protect your graphics card Investment
ASUS OptiMem:
- Improved DDR4 Stability
ASUS EPU :
- EPU
AURA :
- Aura RGB Strip Headers
- Aura Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- Armoury Crate
ASUS Quiet Thermal Solution :
- Stylish Design: MOS Heat-sink with dual thermal pads design, PCH Fan and PCH Heatsink
- ASUS Fan Xpert 4
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
ASUS Q-Design :
- ASUS Q-Slot
- ASUS Q-DIMM

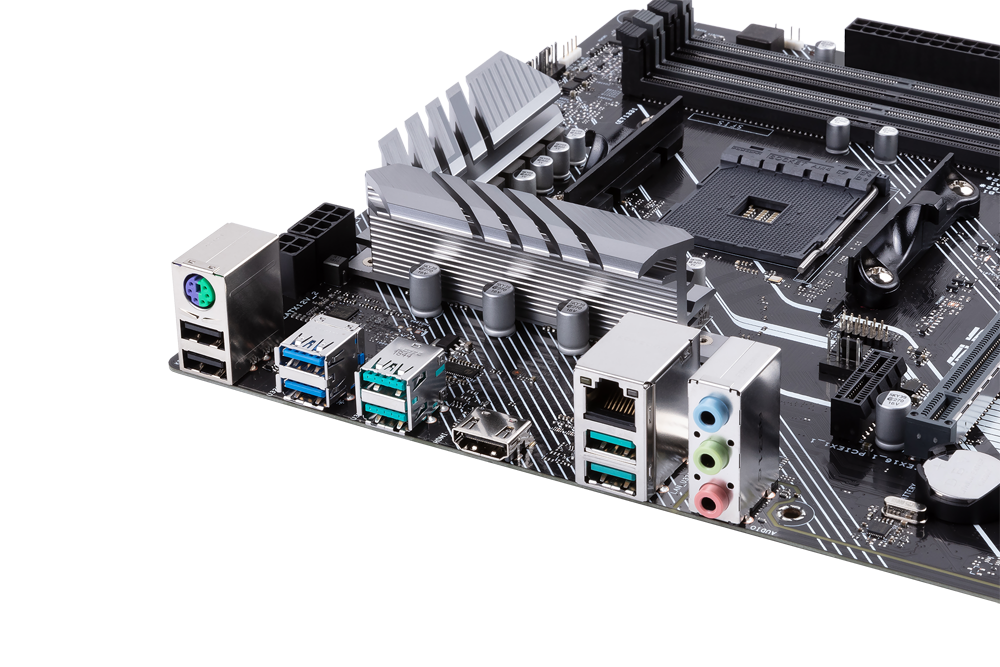

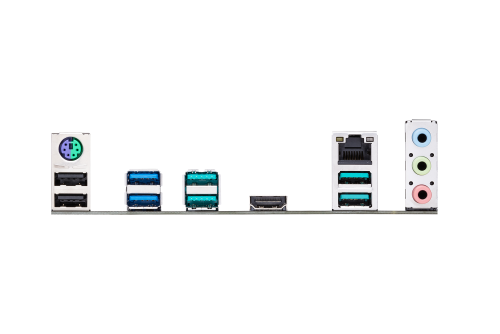

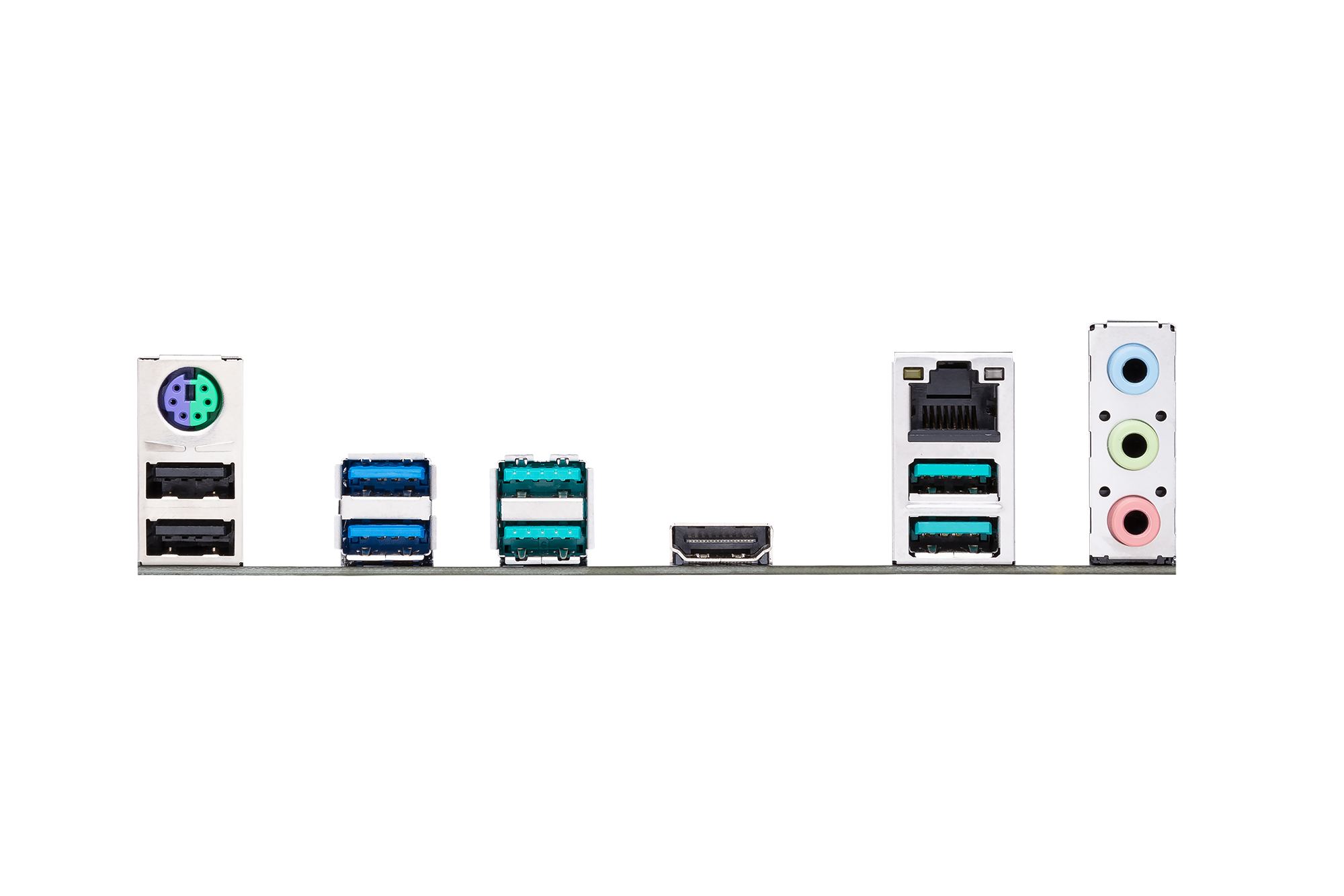

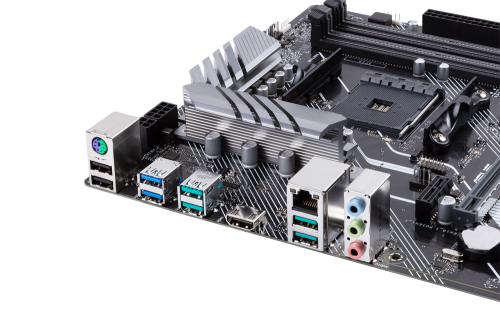

背面インターフェース 1 x PS/2 keyboard/mouse combo port(s)
1 x HDMI
1 x LAN (RJ45) port(s)
2 x USB 2.0
3 x Audio jack(s)
2 x USB 3.2 Gen 1 (up to 5Gbps) ports Type-A
4 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A *)
* The USB ports under the LAN port can run at USB 3.2 Gen 2 speeds with 3rd Gen AMD Ryzen™ Processors
基板上インターフェース 2 x Aura RGB Strip Headers
1 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 5 USB 2.0 port(s)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & X4 PCIE mode)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (SATA mode & X4 PCIE mode)
1 x SPI TPM header
1 x COM port(s) connector(s)
6 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
3 x Chassis Fan connector(s) (3 x 4 -pin)
1 x PCH_FAN (1 x 4 -pin)
1 x AIO_PUMP connector (1 x 4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x Clear CMOS jumper(s)
2 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports

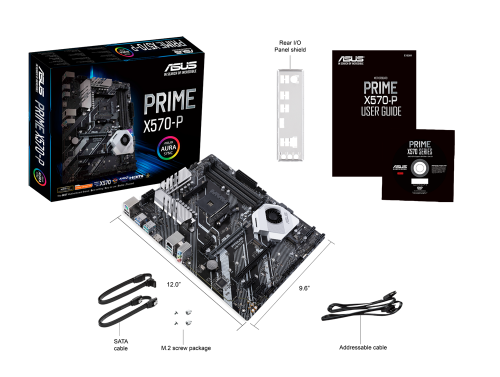

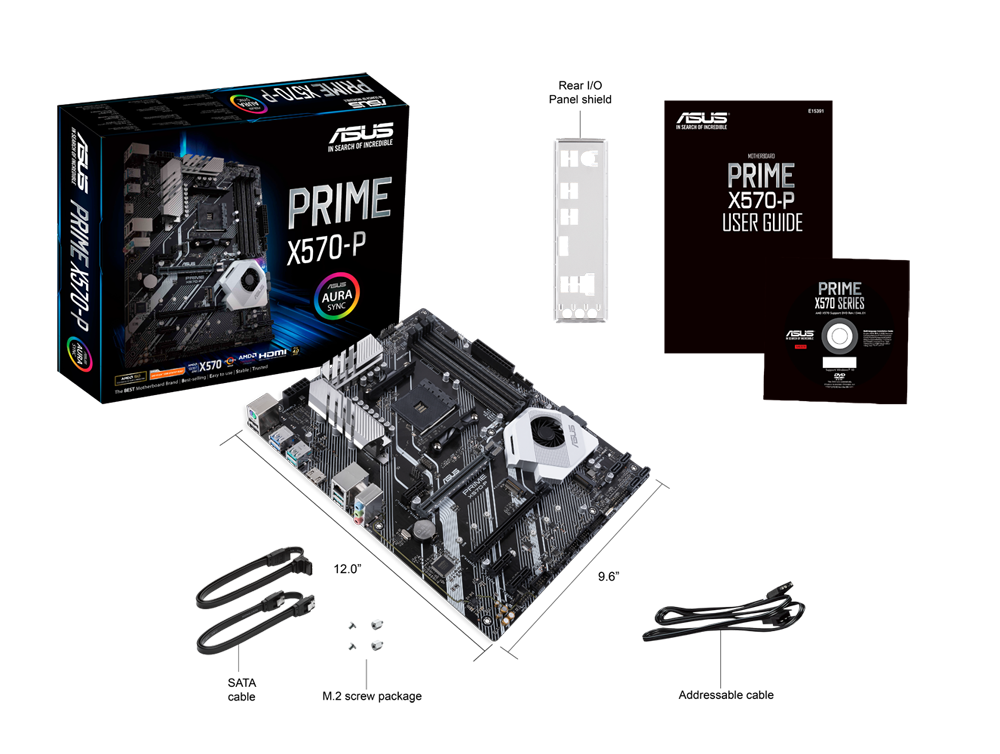

主な付属品 User's manual
I/O Shield
2 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Extension cable for Addressable LED
BIOS機能 256 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.2, ACPI 6.2, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, F4 AURA ON/OFF, F9 Search and ASUS DRAM SPD (Serial Presence Detect) memory information
管理機能 WOL by PME, PXE
OS Windows® 10 64-bit
フォームファクター(サイズW×D) ATX Form Factor
12.0 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
PRIME X570-P/CSM






ASCII.jp
PRIME X570-PRO/CSMやPRIME X570-P/CSMで使える
低コストでPC管理ソフトを提供、ASUS独自のマザーボード「CSM」モデルとは?
https://ascii.jp/elem/000/001/896/1896627/







※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
