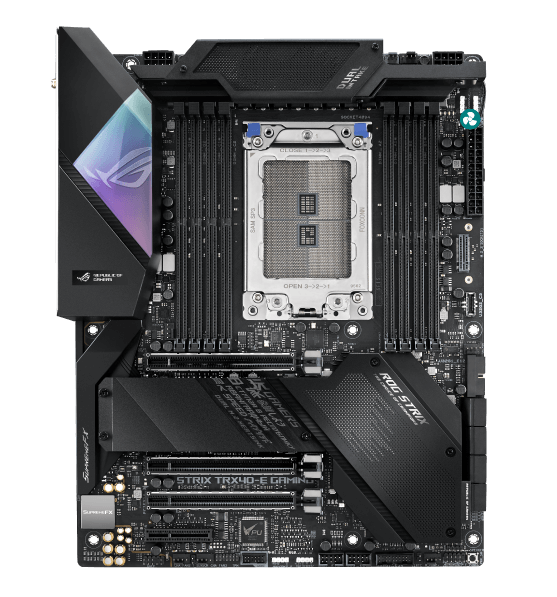

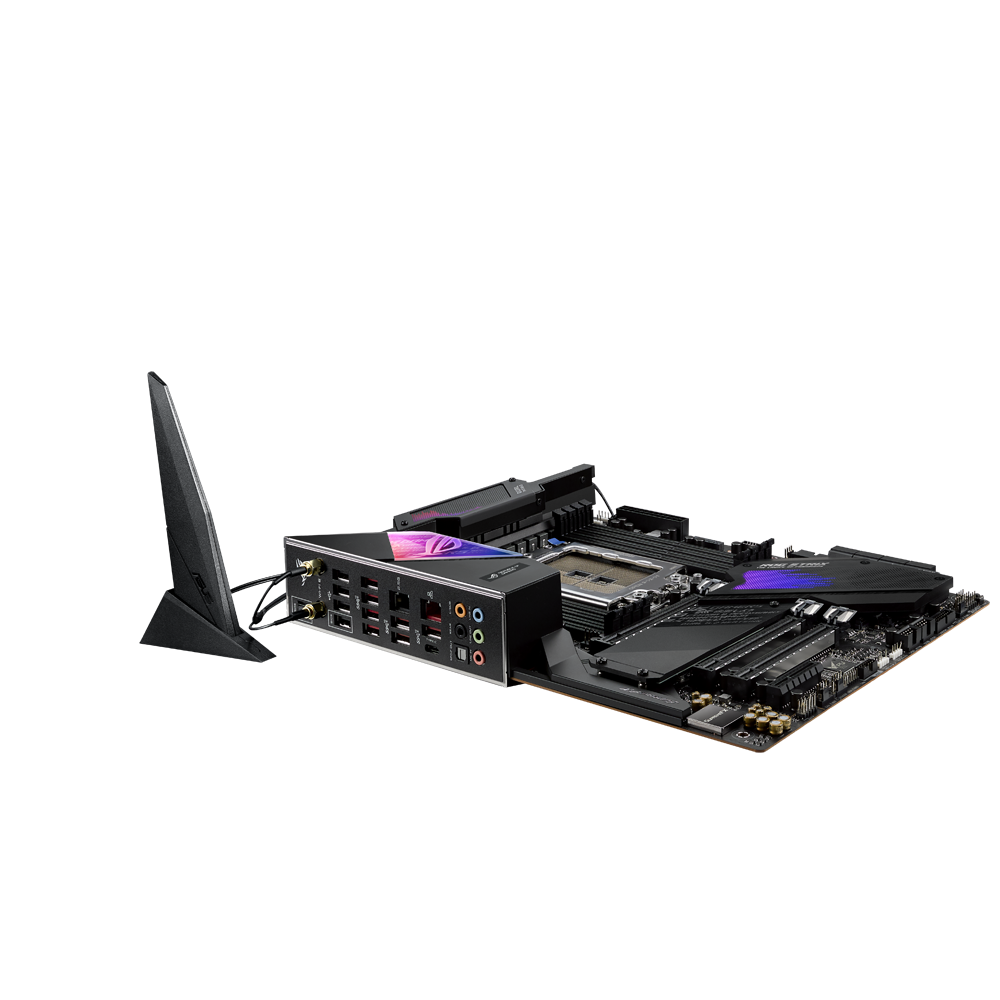

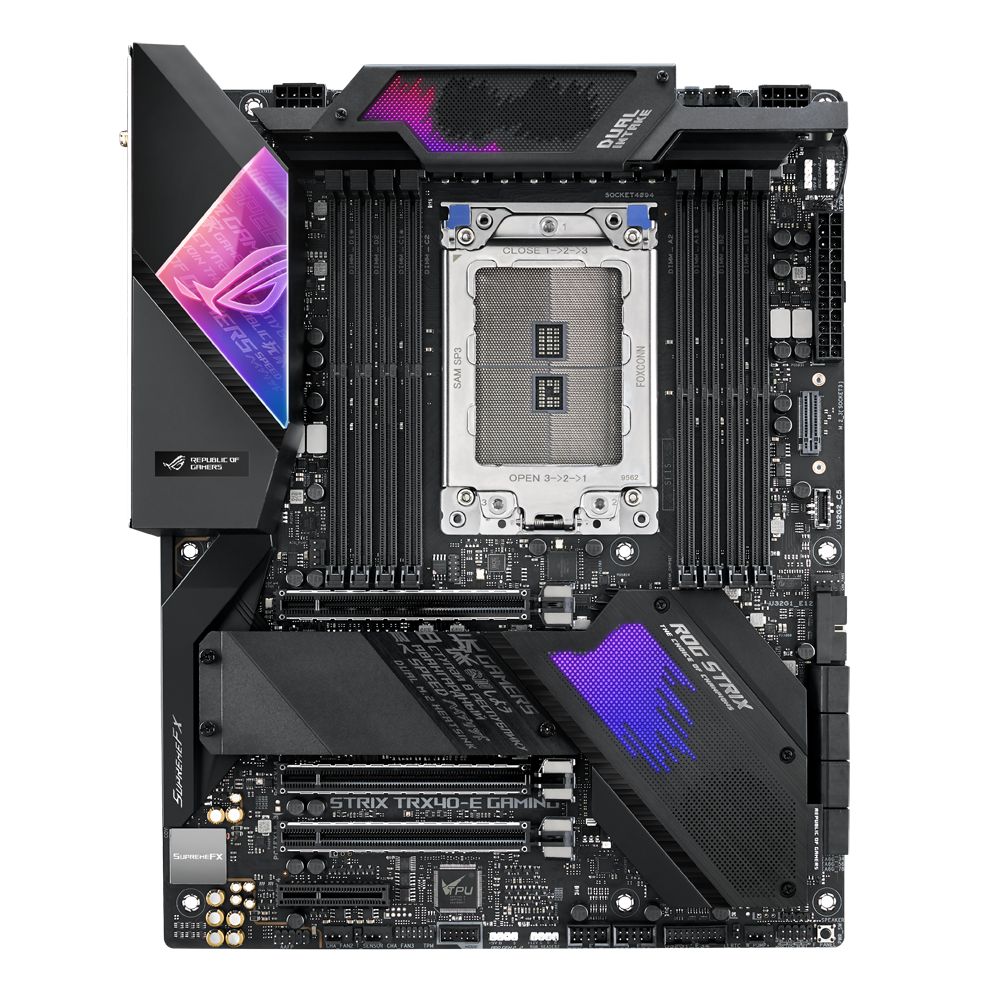

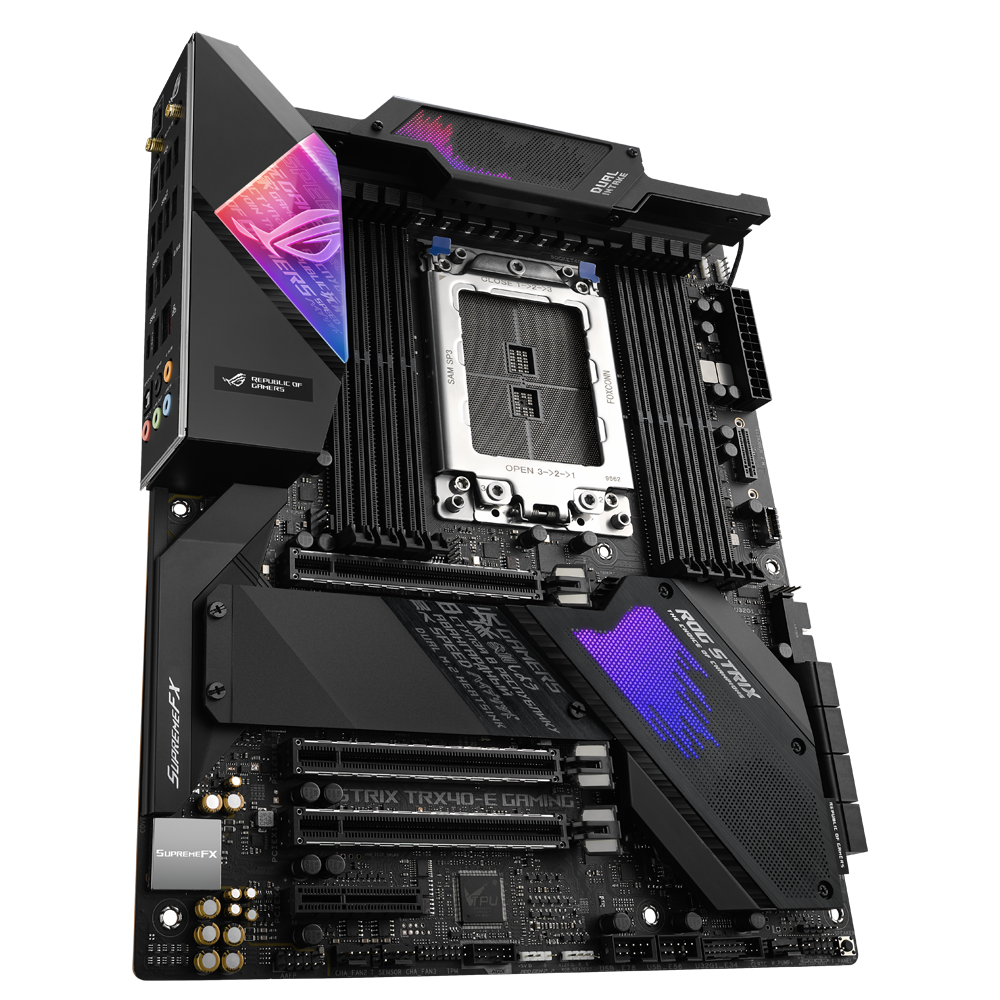

ROG STRIX TRX40-E GAMING

ROG STRIX TRX40-E GAMING

第3世代AMD Ryzen™ Threadripper™をサポートするTRX40チップセット搭載
ROGシリーズ・ゲーミングモデル

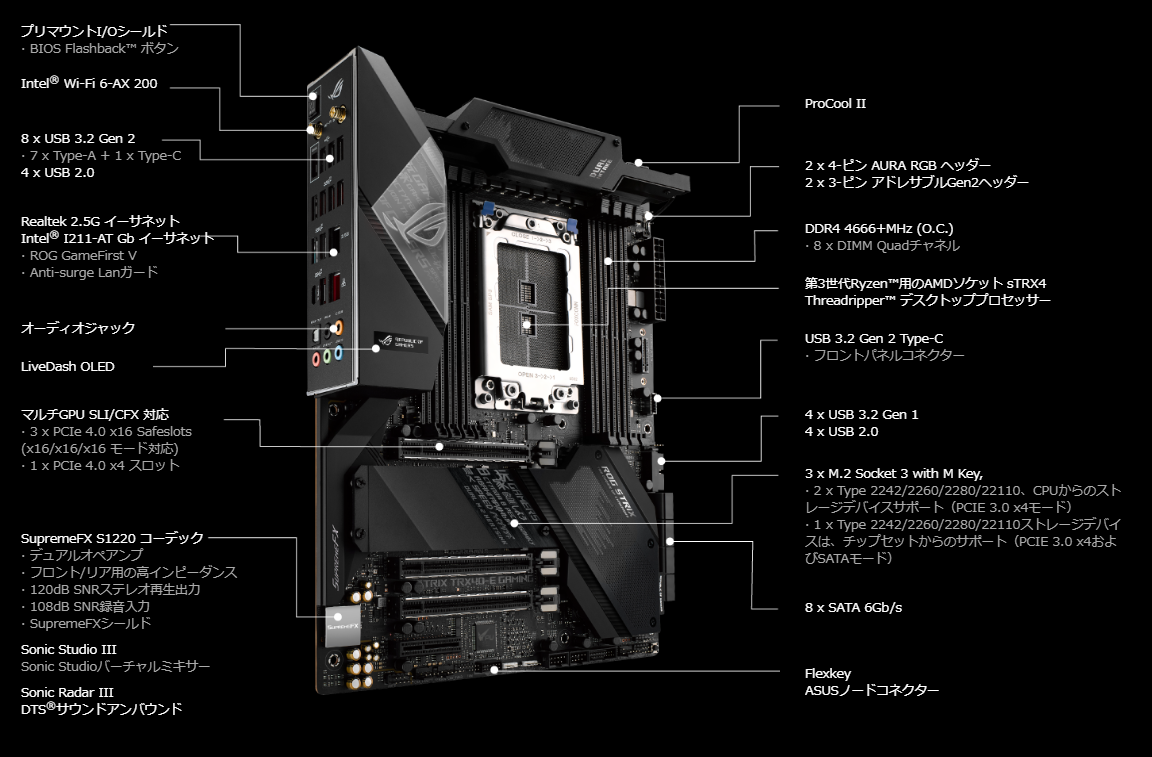

・製品名:ROG STRIX TRX40-E GAMING
・対応CPU:第3世代 AMD Ryzen™ Threadripper™
・対応ソケット:Socket sTRX4
・チップセット:AMD TRX40
・対応メモリ:DDR4-4400×8 (最大256GB)
・拡張スロット:PCIe 4.0 x16×3、PCIe 4.0 x4×1
・ストレージ機能:M.2×3、SATA 6Gb/s×8
・USB機能:USB 3.2 Gen 2×9、USB 3.2 Gen 1×4、USB 2.0×4
・無線機能 : Wi-Fi 6 IEEE802.11 ax/ac/n/a/g/b、Bluetooth 5.0
・ネットワーク機能:2.5GBASE-T×1、1000BASE-T×1
・フォームファクター:ATX(305mm×244mm)
ROG Strix TRX40-E Gamingは、ゲームの美学とハイエンドのデスクトップパフォーマンスを融合させて、日中は熱心に仕事をこなし夜はさらに遊びに熱中するパワーユーザー向けに設計されたマザーボードです。 オーラライティングによりで半透明のI/Oシュラウドが光り、VRMとチップセットヒートシンクのレインフォールパターンを含む、さまざまなデザインタッチがサイバーパンクの起源を誇示しています。 パフォーマンスに関して言えば、ROG Strix TRX40-E Gamingは、3つのPCIe 4.0 M.2スロット、最新の2.5GイーサネットおよびWi-Fi 6ネットワーキング、8つのUSB 3.2 Gen 2ポートを含む豊富な超高速接続オプションを提供します。







■堅剛なハードウェア仕様
ROG Strix TRX40-E Gamingは、包括的な冷却オプションと多数のコアを搭載したCPUへの電力供給能力の向上、高速なメモリとストレージのサポートにより、接続したすべての機器のポテンシャルを最大限引き出して最上位のゲーミングパフォーマンスを実現します。

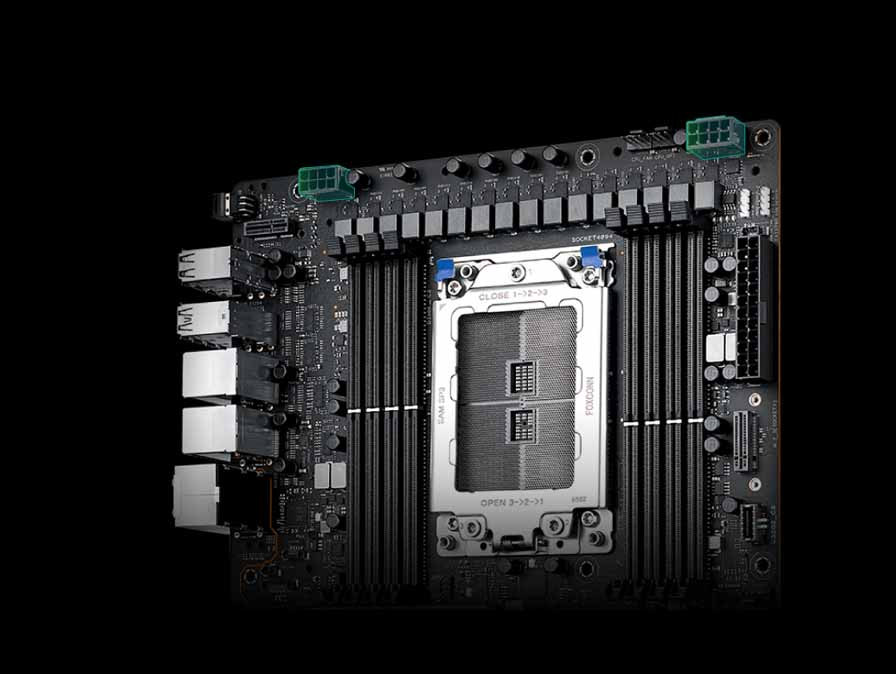

電力設計

デジタル電源制御とDrMOSパワーステージの組み合わせで、ROG Strix TRX40-E GamingはThreadripperを制御するパワーを確保しています。




ProCool II電源コネクター

ProCool IIソケットは、PSU電源ラインと確実に接触できるように厳しい仕様に基づいて構築されており、熱放散を改善するための金属製のアーマーを備えています。コネクタのインピーダンスが低いため、ホットスポットを防ぎ、信頼性を向上させます。

Digi+ Power Control

TDigi+ VRM電圧レギュレータ・モジュール(VRM)は業界最高峰の品質を誇り、CPUへ極めて滑らかかつクリーンな電力供給を保証します。

16 パワーステージ

ROG Strix TRX40-E Gamingには16のパワーステージを備えたCPU VRMが搭載されており、最新のAMDプロセッサーが要求するパワーと効率を提供します。

熱バランス

ROG Strix TRX40-E Gamingは、効率的な合金チョークと高品質のサーマルパッドを使用して、最新のプロセッサ用に十分な表面積を持つインダクタとフェーズアレイからヒートシンクに熱を伝達します。

高品質のチョークとキャップ

優れたチョークコイルと耐久性を持つコンデンサは、業界標準より高い極限の温度に耐えられるように設計されています。

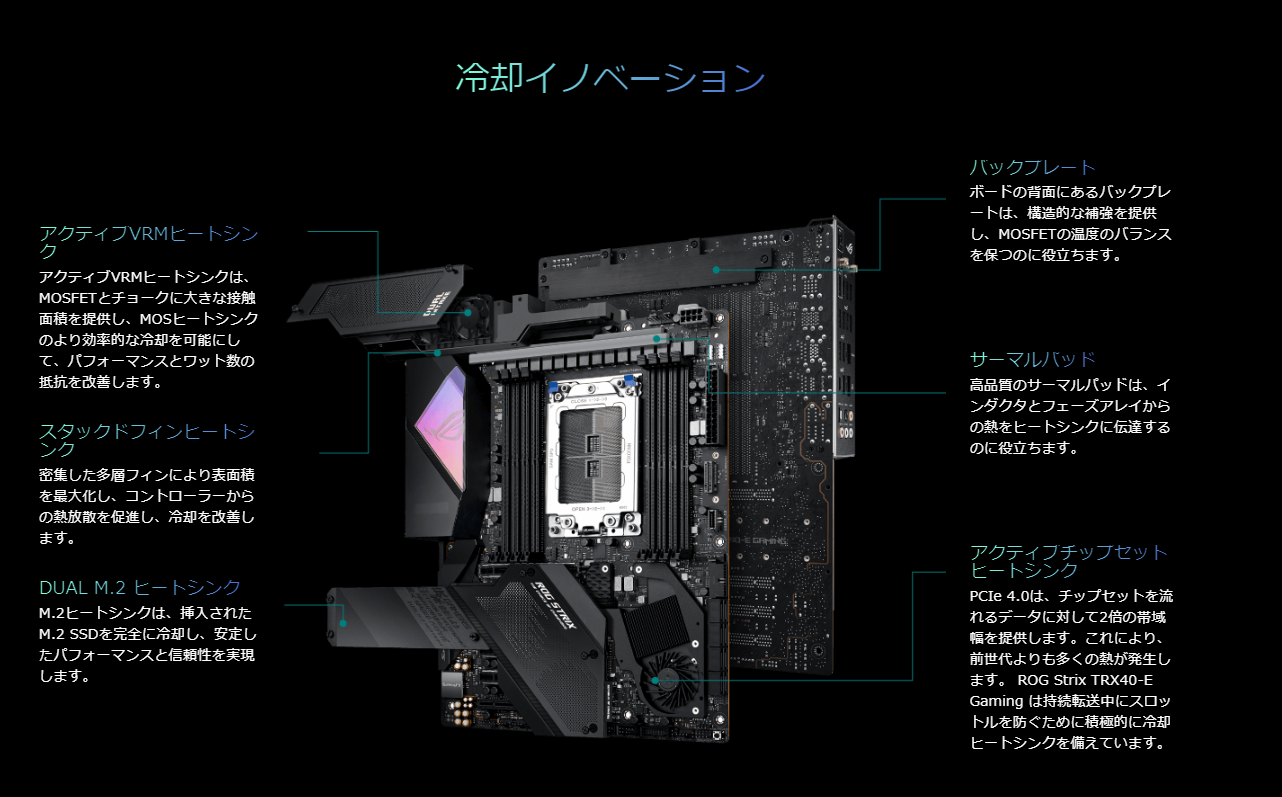

冷却イノベーション






アクティブヒートシンク



アクティブチップセットヒートシンク

ROG Strix TRX40-E Gamingは史上最も包括的な冷却コントロールを備えており、Xpert 4またはUEFI BIOSを介して設定可能です。

カスタムDeltaスーパーフローファン

カスタム低騒音ファンは60,000時間のL10 *ベアリング寿命を持つ高耐久性ベアリングを特徴としています。
* L10ベアリング寿命は、ベアリングの90%が正常に動作し続けることが期待される時間数を最小として指定する標準的な指標です。

エアダクト

特別に設計された送風管はファンが静圧を発生させ、フィン上の空気流を集中させるのを助けます

SOC ヒートシンク

ROG Strix TRX40-E gamingには、チップセットファンのエアフローの経路に配置されたSoC VRMヒートシンクが搭載されており、メモリのオーバークロック中にSoC VRMを冷却状態に維持できます。

フィン付きヒートシンク

ヒートシンクフィンの密度は、低抵抗の排気路を維持しながら表面積を最大化するように最適化されています。



冷却設計

Strix TRX40-E Gamingはこれまでにない包括的な冷却オプションを備えており、Fan Xpert 4またはUEFI BIOSを介してオプション設定を行うことができます。


CPU ファンヘッダー

CPUクーラー専用のPWM/DCファンヘッダー

AIOポンプファンヘッダー

オールインワン水冷システム用の専用PWM/DCヘッダー

ウォーターポンプ+ヘッダー

高性能なPWM/DCウォーターポンプ用に3A以上の電力を供給できる専用ヘッダー

M.2 ヒートシンク

M.2ヒートシンクは、挿入されたM.2 SSDを完全に冷却し、安定したパフォーマンスと信頼性を実現します。

4-pin PWM/DCファンヘッダー

全オンボードヘッダーはPWM/DCファンの自動検出に対応しています。

ヒートシンクファン

オンボードヒートシンクファン専用のヘッダー
*このファンはPWM / DC制御も可能です




■ゲームの強化
ROG Strix TRX40-E Gamingは、最高のゲーム体験を実現するために最新の接続性を備えています。ファイルの転送速度は更に速く、通信のラグは取り除かれ、ファイルのダウンロードにかかる時間が短縮されるので、勝利のためにより多くの時間を費やすことができるのです。

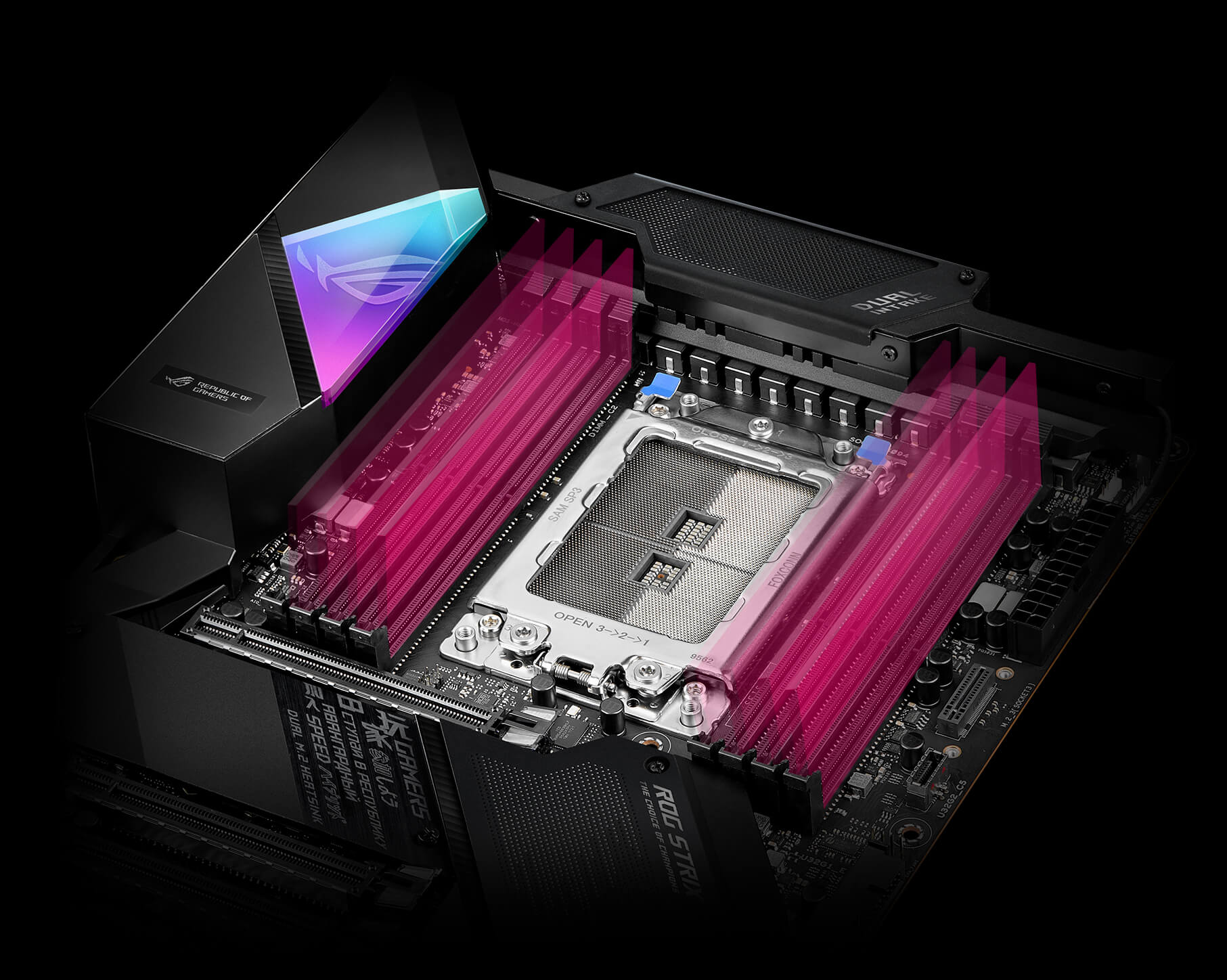

メモリー

DDR4 OC 4666MHz+

TRX40プラットフォームは、複数のフロントで十分な帯域幅を提供します。 そのクアッドチャネルメモリコントローラーは、8スロットで最大256 GBのDDR4メモリをサポートし、最適化されたトレースレイアウトにより、ビルドの最大速度でDDR4メモリのオーバークロックが可能になります。

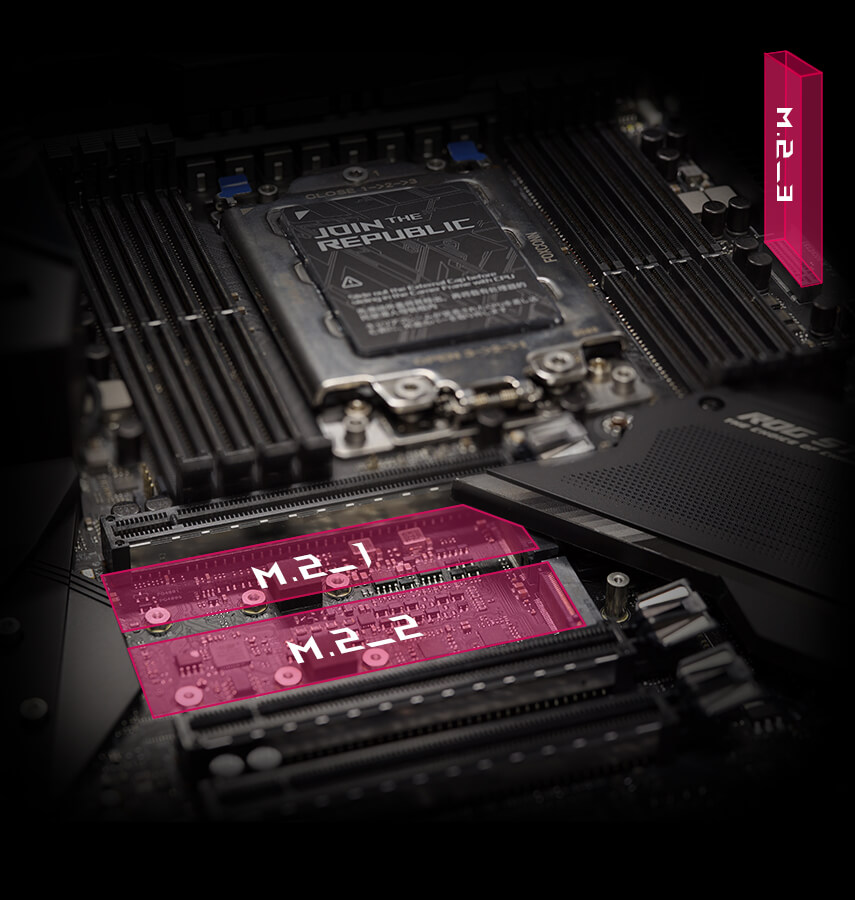

ストレージ

3つの PCIe 4.0 M.2

ROG Strix TRX40-E Gamingは3つのM.2スロットを搭載しています。M.2_3のスロットはSATAとPCIe 4.0 x4モードの両方をサポートし、もう一方のスロットはNVMe用のPCIe 4.0 x4をサポートしています。これらを組み合わせることで、最も速く、最も柔軟なM.2インターフェイスを提供します。





ネットワーク


●次世代の接続性
ROG Strix X570-I Gamingは、2.5G EthernetとLANを次のレベルに引き上げる次世代Intel®Wi-Fi 6(802.11ax)でネットワーキングを強化します。マルチゲートチーミングを提供するROG GameFirstソフトウェアを使用すると、最高のオンラインゲーム体験をお楽しみいただけます。


Wi-Fi 6 (802.11 ax)

最新の802.11ax規格は、ゲームをより楽しむための高効率のワイヤレス接続を提供します。 802.11axは、マルチユーザー環境で優れたネットワークpingを提供するだけでなく、以前の標準よりもスループットとカバレッジを大幅に改善します。

*設定によって速度が異なる場合があります


2.5G イーサネット

2.5Gオンボードイーサネットは、最大2.5倍の帯域幅の改善により、イーサネット接続を一気に加速します。 既存のイーサネットケーブルを使用すると、このネットワークアップグレードを活用して、よりスムーズでラグのないゲームを体験し、高解像度のビデオをすぐにストリーミングして、より高速なファイル転送を楽しむことができます

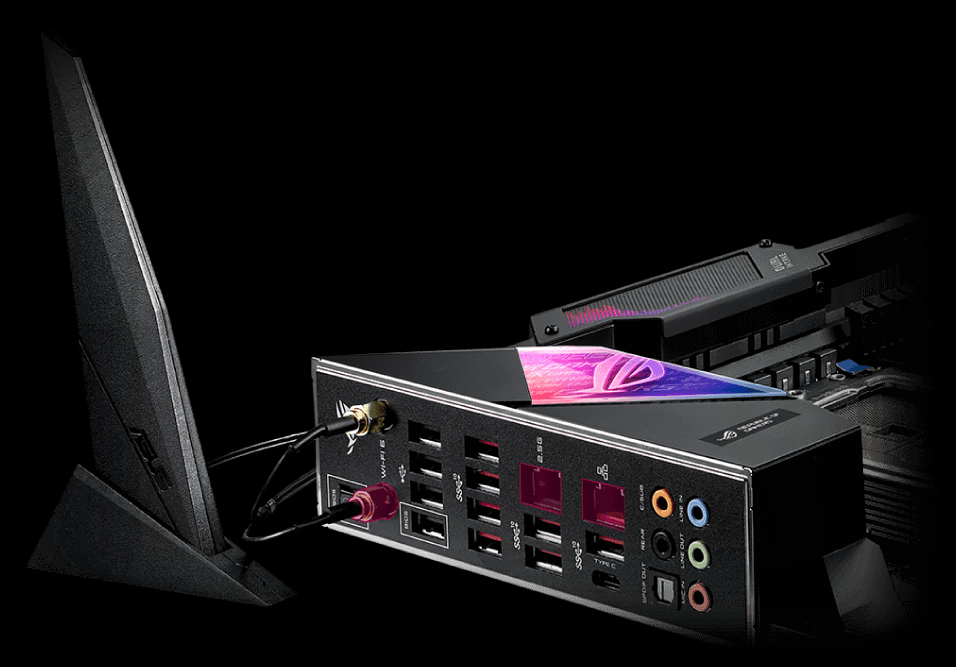

Intel Gigabitイーサネット

ROG Strix TRX40-E Gamingは、Intel イーサネット(I211-AT)を採用しており、ネットワークや外部とのデータ交換を迅速かつ円滑に行うことが可能です。Intel LANはCPUのオーバーヘッドを削減し、TCPおよびUDPのスループットを向上させることで、ゲームに割けるCPUの処理能力を向上させます。





オーディオ

SUPREMEFX

オンボード機能とは思えない高音質オーディオ機能
SupremeFXオーディオテクノロジーで音に浸りましょう。S1220Aコーデックを使用したSupremeFXは、特徴的なサウンドをニュートラルかつ詳細に再現するためにフラットな周波数応答を提供するように設計された統合オーディオソリューションです。また、オリジナルの特徴が完全に再現されるように、フロントパネルの出力はESS® ES9023P デジタルアナログコンバーターで駆動され、ゲーミングヘッドセットを介して本物のような仮想世界を生み出します。 with the scale and authority to create virtual worlds via your gaming headset.
>Learn more about ROG AUDIO TECHNOLOGYの詳細はこちら




■設計とカスタマイズ
ユニークなサイバーテキストパターン、カスタマイズオプション、包括的な互換性リスト、業界で最も多様なコンポーネントのエコシステムによって、ROG Strix TRX40-E Gamingでは個性的なゲーミングマシンを驚くほど簡単に構築することができます。

IDデザイン

斬新なデザイン

ROG Strix TRX40-E Gamingは、RGBの有無にかかわらず、魅力的なデザインが施されています。 VRMヒートシンクのユニークなRGBレインフォールパターンは、この重要なコンポーネントにカラフルなアクセントを提供します。I/Oシュラウドは、レーザー彫刻されたROGロゴにサイバーテキストパターンが刻印されたアクリル板が付いているため、ライトをオンにすると、まったく新しいサイバーパンクエッジのユニークなスタイルに照らされます。


カスタマイズ性

Aura Sync

RROG Strixマザーボードは、競技シーンに優れたパフォーマンスと美しさをもたらします。ASUS Auraは内蔵のRGB LEDやオンボードRGBアドレサブルヘッダーに接続されたストリップなどに、さまざまな機能的プリセットを備えた完全なRGBライティングの制御を提供します。また、増え続けるAura対応ASUSハードウェア各種とシンクロすることができます。


アドレサブル Gen2 RGBヘッダー

RROG Strix TRX40-E Gamingは、アドレサブルGen 2 RGBヘッダーを備えています。第2世代のアドレサブルRGBデバイスのLED数が検出可能になることで、ソフトウェアが特定のデバイスに対して自動的にライティングエフェクトを調整できます。この新しいヘッダーは、既存のAura RGB機器との後方互換性も備えています。


LIVEDASH OLED

ROG Strix TRX40-E Gamingは、便利な情報やカスタマイズ可能なグラフィックスを表示する内蔵1.3インチOLEDパネル「LiveDash」を搭載しています。POST(Power-On, Self-Test)フェーズでは、LiveDashは簡単な言語とPOSTコードで進捗状況を表示します。通常の稼働時には、パネルにCPU周波数、デバイス温度、ファン速度、または水冷ゾーンの情報が表示されます。また、デフォルトの「LiveDash GIF」をカスタマイズすることで、オリジナルの画像やアニメーションを表示させることも可能です。




■理想のリグを組む
ROG Strix TRX40-E Gamingマザーボードは、あらゆるPCスキルレベルのユーザー向けに作成されたファームウェアコントロールとソフトウェアユーティリティを搭載しているため、初めてのセットアップ、チューニング、システムメンテナンスも簡単に実施することが可能です。ROG Strixでゲーミングビルドを構成すれば、オーバークロックと冷却からネットワークパフォーマンスとオーディオ特性の管理に至るまで、各種オプションを使用して、望む方法で実行することができます。


インテリジェント・コントロール

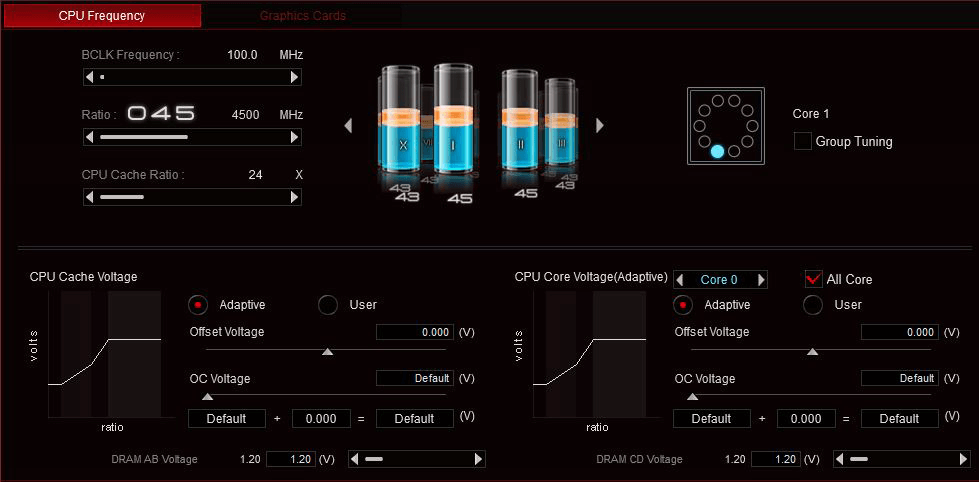

5-WAY OPTIMIZATION

ワンクリックで複雑なチューニングを自動設定します。5-Way Optimizationは PCビルドに合わせてカスタマイズされたオーバークロックと冷却の設定を提供し、自動的にシステム全体のチューニングを施します。

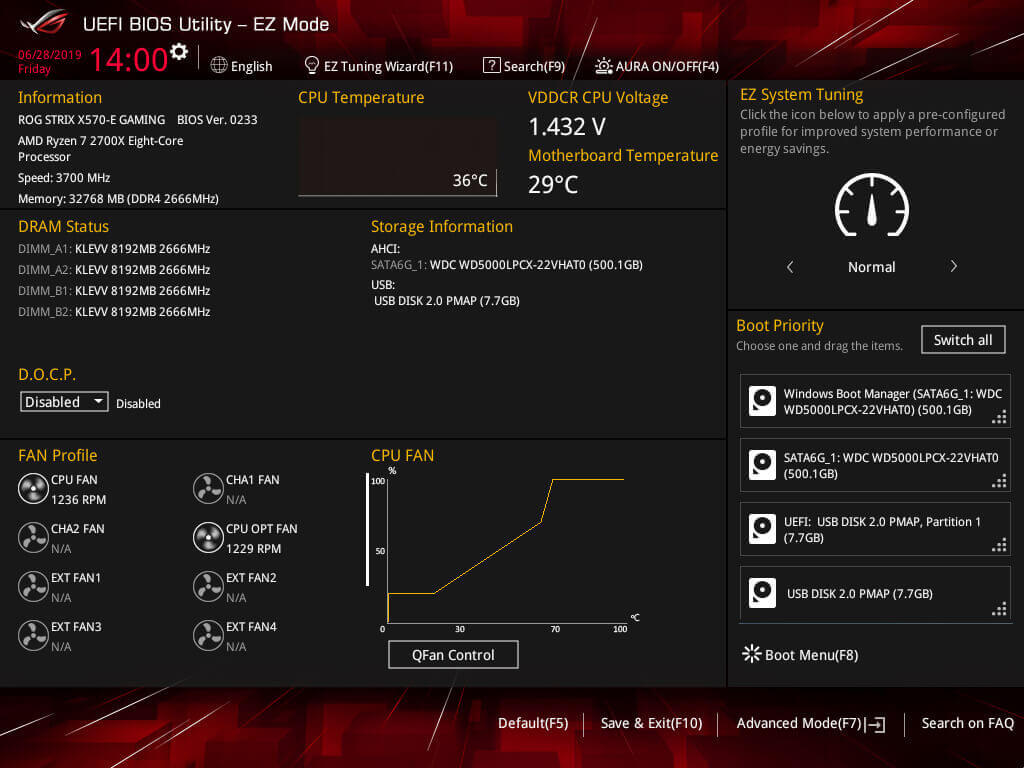

UEFI BIOS

ROG UEFI(BIOS)はマシンを構成・最適化・チューニングするのに必要なすべてを備えます。PC DIY入門者向けにはインテリジェントに簡略化されたオプションを提供し、ベテラン向けには包括的な機能を提供します。





GameFirst V

GameFirst Vによるネットワーク制御

GameFirst Vは、ネットワークトラフィックとネットワーク接続を最適化し、高速で遅れのないオンラインゲーミングを実現するROG独自のツールです。最大限の安定性と最小限の干渉を実現する最良のWi-Fiチャンネルを選択し、ゲートウェイのチーミングや帯域幅を消費するアプリケーションのモニタリングが可能です。直感的に操作できるインターフェースによって、簡単にオンザフライ調整を行うことができます。


ROG FIRST

ROG Firstはネットワーク上のROGルーターを検索し、最適なゲームパフォーマンスのために適応QoS設定を自動的に最適化できるため、手動でログインしてルーターを構成する必要がありません。



オーディオエフェクト

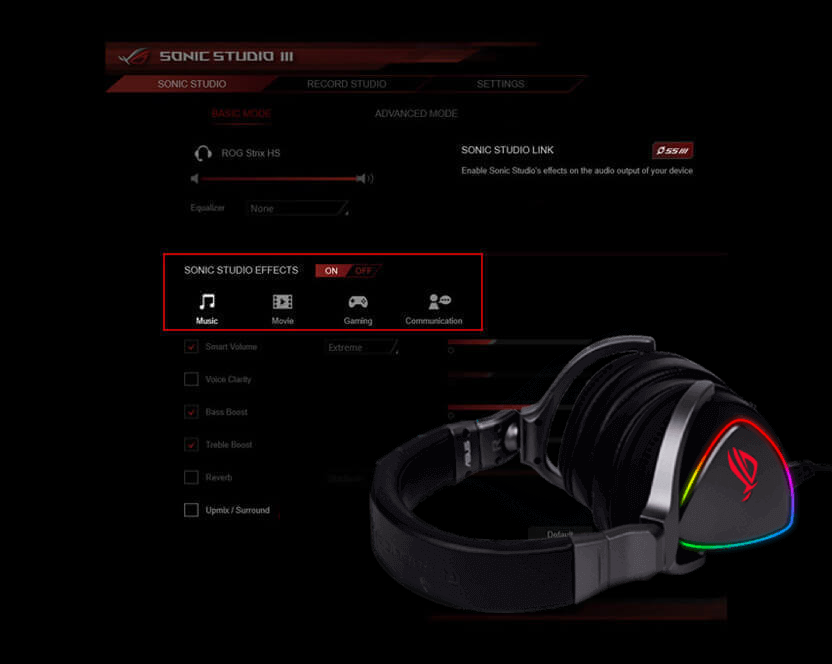

SONIC STUDIO III

Sonic Studioは、VRヘッドセット用にHRTF(頭部伝達関数*)ベースのバーチャルサラウンドをサポートしており、風景を感じるような深みのあるサウンドを再現します。直感的なSonic Studioインターフェイスには、さまざまなEQオプションが用意されており、ユーザーの好みやヘッドセットの特性に合わせて音響を調整することができます。

*頭部伝達関数とは、ダミーヘッドを介して記録された音声データから生成された音声アルゴリズムです。テストトーンは、ダミーヘッドの周りの球形グリッドから再生され、異なる方向から来る音の微妙な変化を取得します。 アルゴリズムはSonic Studioのバーチャルサラウンド機能に統合され、リアルな音声を再現します。




SONIC STUDIO LINK

すべての再生機器にSonic Studioのエフェクトが簡単に適用できます。 Sonic Studioの「リンク」ボタンを押すだけで、あらゆる再生機器への効果を楽しむことができます。

詳細はこちら


Armoury Crate

Armoury Crate

Armoury Crateは、サポートされているROGゲーミング製品をユーザーが集中制御できるように設計された、新しいソフトウェアユーティリティです。Armoury Crateを使用すれば、直感的に操作できる単一のインターフェースから、システム内のあらゆる対応デバイスのRGBライティングとRGBエフェクトを簡単にカスタマイズし、Aura Syncと同期させてシステムライティングエフェクトを統一することができます。このソフトウェアは、キーボードとマウスの設定、ラップトップのオーバークロッキングやファン回転数を含め、数が増えていく選択ROG製品の設定を制御する方法も提供して、システムのルックアンドフィールのチューニングを容易にします。さらに、Armoury Crateは専用の製品登録機能やROGニュースエリアも備えており、ROGゲーミングコミュニティの最新情報を入手する助けとなります。



RAMCACHE III

RAMCACHE III

RAMCacheは、ゲームのロード時間を短縮するために、ミリ秒単位をマイクロ秒単位へと加速させます。最新のNVM Expressストレージオプションと完全に互換性を持つ独自のインテリジェントなテクノロジーにより、ストレージデバイス全体が効果的にキャッシュされ、設定したゲームやアプリが凄まじいスピードで起動します。






■THE POWER OF AMD




AMD TRX40 チップセット

AMD TRX40チップセットは、最新のAMD Socket sTRX4第3世代Ryzen™Threadripper™シリーズプロセッサ向けの優れたオーバークロック機能を提供します。 PCIe 4.0サポート、10 Gbps USB 3.2 Gen 2ポート、および高速データ取得のための8つのSATA 6 Gbpsポートを提供します。








AMD Sockets TRX4 3rd Gen Ryzen Threadripperに対応

ASUS Prime TRX40-Proマザーボードは、最大32コアを誇る最新の第3世代AMD Ryzen™Threadripper™シリーズプロセッサに対応しています。 クアッドチャネルDDR4メモリ、64レーンのPCIExpress®4.0、Gen 4 M.2 SSDの16 GT / s転送速度、および優れたパフォーマンスを実現する組み込みのネイティブUSB 3.2 Gen 2(10 Gbps)を特長としています。



対応CPU Build in AMD Socket sTRX4 for 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop Processors
* Refer to www.asus.com for CPU support list
搭載チップセット AMD TRX40
メインメモリ 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop processors
8 x DIMM, Max. 256GB, DDR4 4666(O.C.)/4600(O.C)/4400(O.C)/4333(O.C.)/4266(O.C.)/4133(O.C.)/3800(O.C.)/3733(O.C.)/3466(O.C.)/3400(O.C.)/3200/2800/2666/2400/2133 MHz ECC and non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
マルチGPU対応 Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 2-Way CrossFireX Technology
拡張スロット 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop processors
3 x PCIe 4.0 x16 (x16/x16/x16)
1 x PCIe 4.0 x4
ストレージ機能 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop processors :
2 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support(PCIe 4.0 x4 mode)
AMD TRX40 chipset :
1 x M.2 Socket 3, with vertical M key, type 2242/2260/2280/22110 storage devices support(SATA & PCIe 4.0 x4 mode)
AMD TRX40 chipset :
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN機能 Realtek® RTL8125-CG 2.5G LAN
Intel® I211-AT, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst V Technology
無線機能 Intel® Wi-Fi 6 AX200
Wi-Fi 802.11 ax, Bluetooth® 5.0
Supports dual band frequency 2.4/5 GHz
Supports 2x2 MU-MIMO
Supports channel bandwidth: HT20/HT40/HT80/HT160. Up to 1.73Gbps transfer speed
Bluetooth機能 Bluetooth® 5.0
オーディオ機能 ROG SupremeFX 8-Channel High Definition Audio CODEC S1220
- Dual OP Amplifiers
- Supports : Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking
- High quality 120 dB SNR stereo playback output 108 dB SNR recording input
- Supports up to 32-Bit/192kHz playback
Audio Feature :
- SupremeFX Shielding™ Technology
- Sonic Studio III + Sonic Studio Virtual Mixer
- DTS® Sound Unbound
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
USB機能 3rd Gen AMD Ryzen™ Threadripper™ Processors :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, red)
AMD TRX40 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD TRX40 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, red, 3 x Type-A+1 x Type-C)
AMD TRX40 chipset :
8 x USB 2.0 port(s)
ASMedia® USB 3.2 Gen 1 controller :
4 x USB 3.2 Gen 1 port(s) (4 at mid-board)
ROGシリーズ独自搭載機能 ROG Exclusive Software
- RAMCache III
- CPU-Z
- GameFirst V
- Sonic Studio III + Sonic Studio Link
- Sonic Radar III
- Overwolf
独自機能 5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
Gamer's Guardian:
- DRAM Overcurrent Protection
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
LiveDash OLED 1.3 ”
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS FlashBack™
- AI Suite 3
- Ai Charger
- Pre-mounted I/O Shield
- ASUS NODE: hardware control interface
- BIOS FlashBack™ Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector

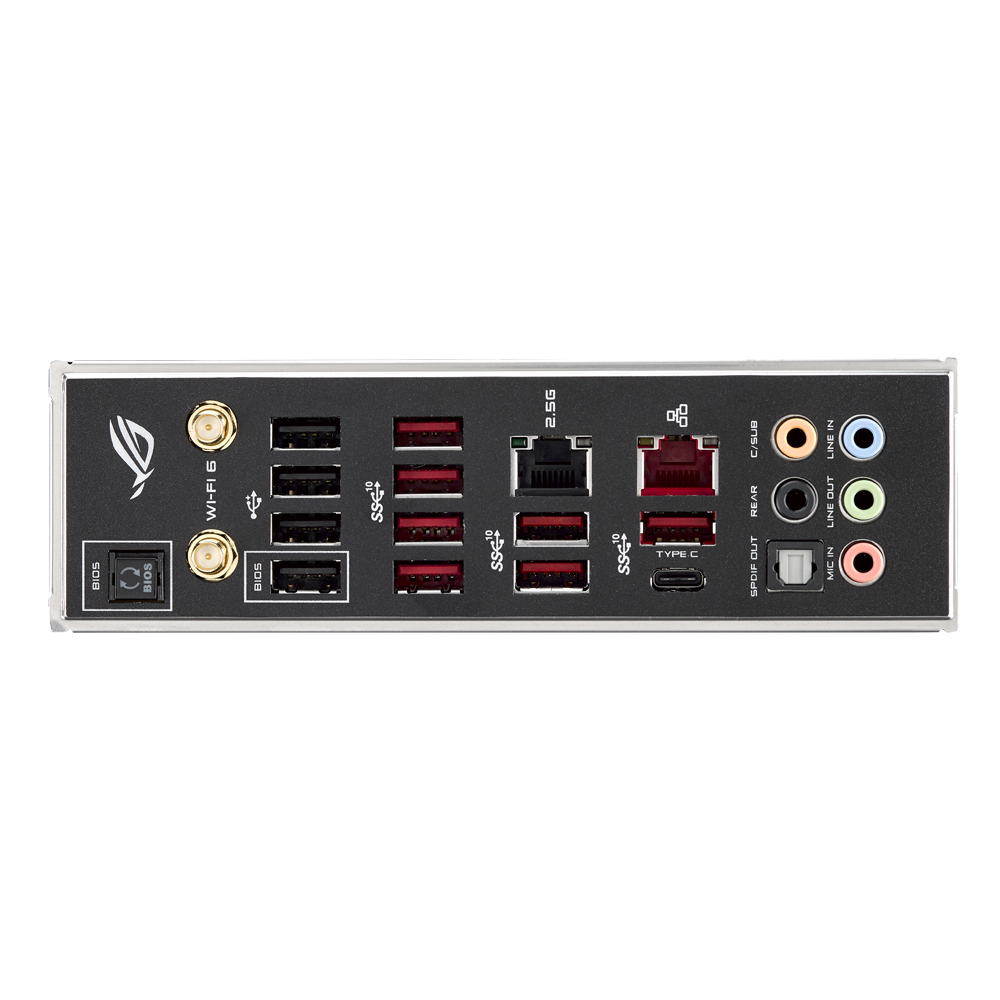

背面インターフェース 1 x LAN (RJ45) port(s)
8 x USB 3.2 Gen 2 (7 x Type-A+1 x Type-C)
4 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Anti-surge 2.5G LAN (RJ45) port
1 x USB BIOS FlashBack™ Button(s)
基板上インターフェース 2 x Aura RGB Strip Header
2 x Addressable Gen 2 header(s)
2 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 4 USB 3.2 Gen 1 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 1 with M key, type 2242/2260/2280/22110 storage devices support(PCIe 4.0 x4 mode)
1 x M.2 Socket 2 with vertical M key, type 2242/2260/2280/22110 storage devices support(SATA & PCIe 4.0 x4 mode)
1 x TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
3 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
2 x 8-pin ATX 12V Power connector(s)
0 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Power-on button(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x USB BIOS FlashBack™ button(s)
1 x System panel connector
1 x USB 3.2 Gen 2 front panel connector
1 x Speaker connector
1 x Chipset Fan Header
1 x VRM_HS_FAN Header
BIOS機能 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2
サポートDVDの内容 Drivers
ASUS Utilities
EZ Update
Anti-virus software (OEM version)
OS Windows® 10 64-bit
フォームファクター(サイズW×D) ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
