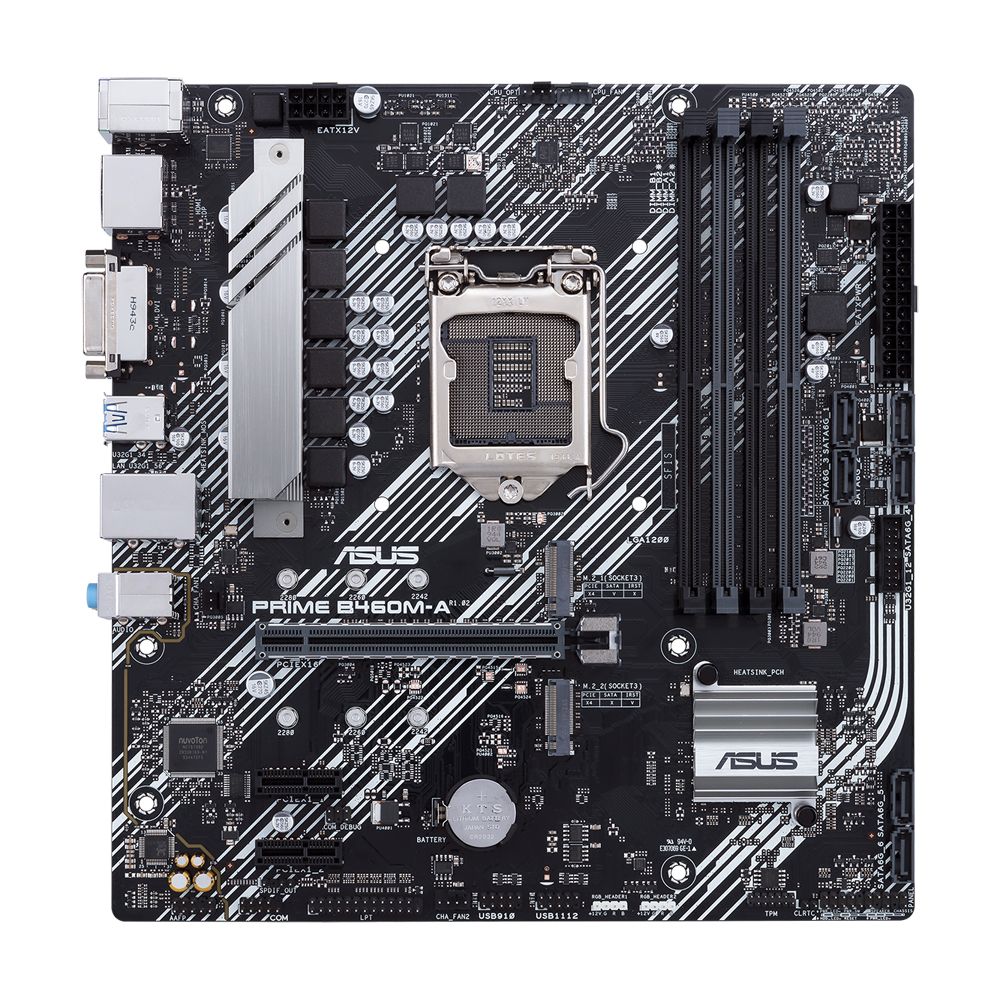

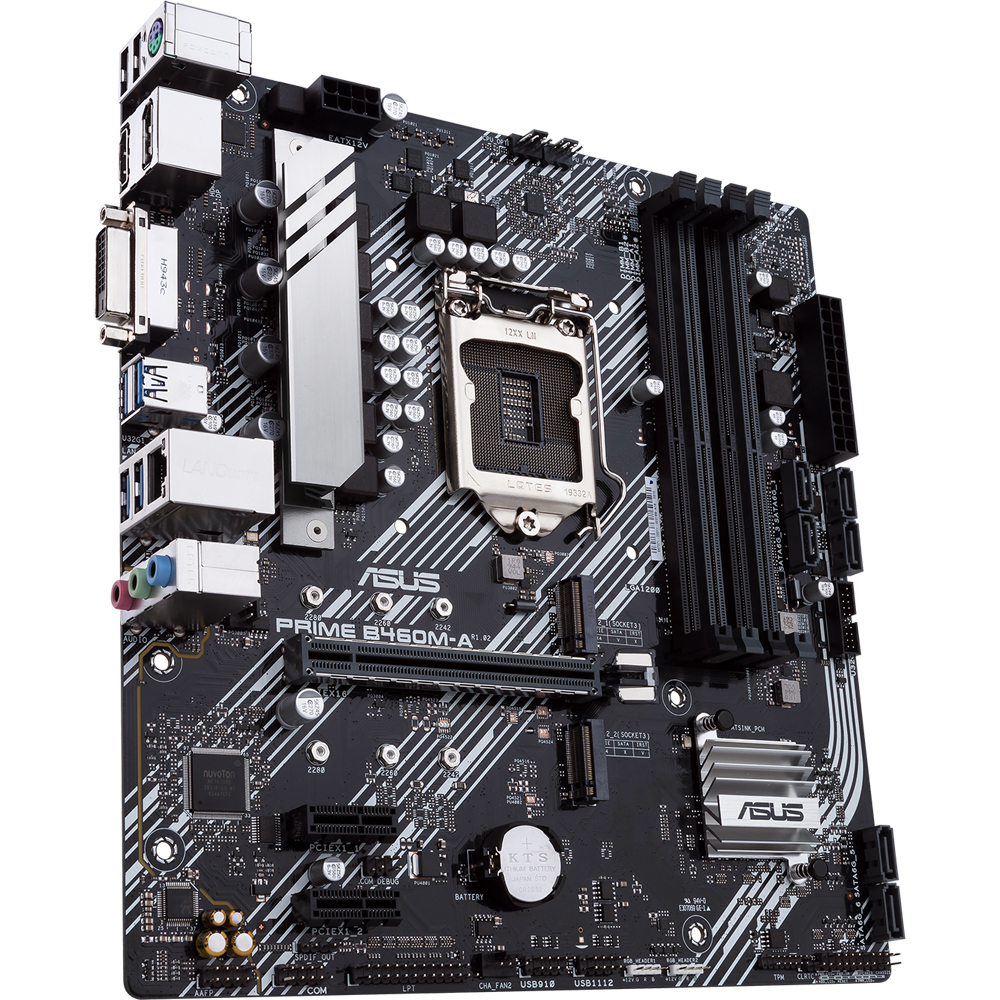

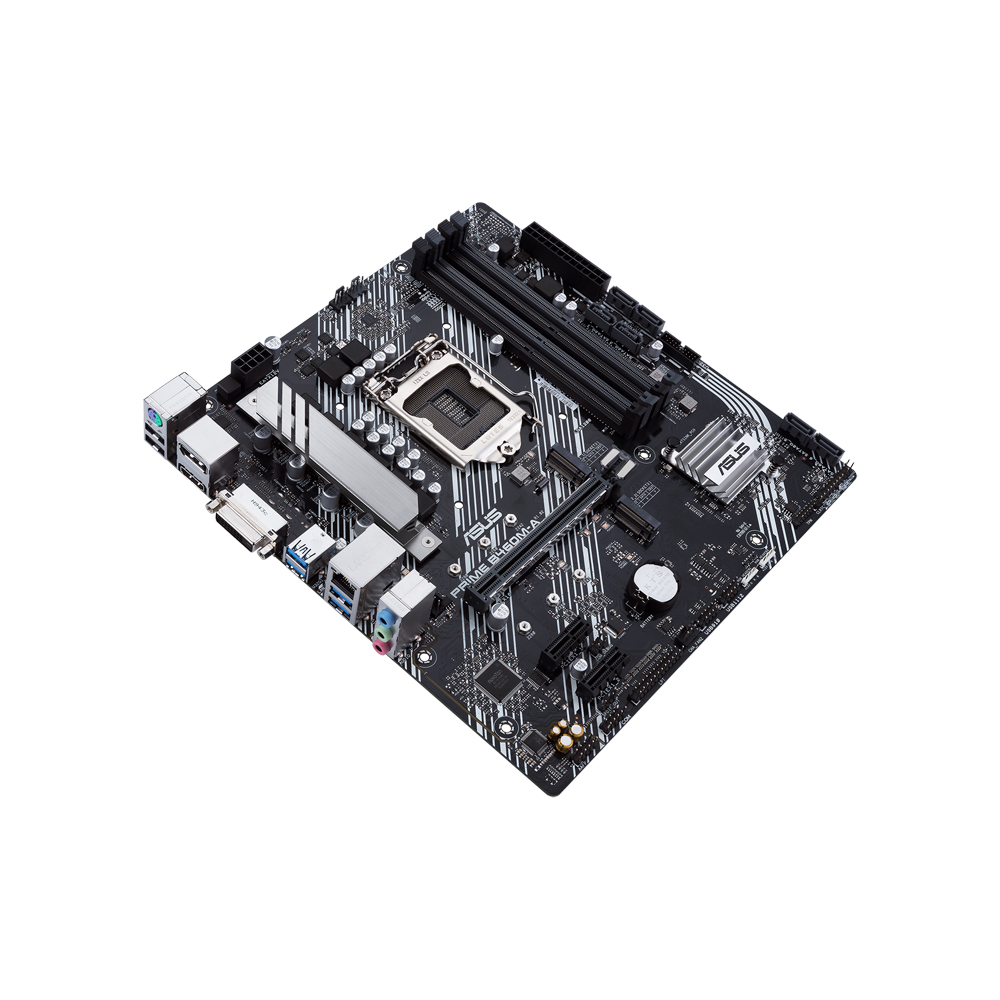

PRIME B460M-A

PRIME B460M-A

Intel B460チップセット搭載MicroATXマザーボード
メモリースロットを4つ、VRMにヒートシンクを備えたPRIMEシリーズモデル

・対応ソケット : LGA 1200
・対応CPU : 第10世代 Intel Core、Pentium Gold/Celeron プロセッサ
・チップセット : Intel B460
・対応メモリ : DDR4-2933×4(最大128GB)
・拡張スロット : PCIe 3.0 x16×1、PCIe 3.0 x1×2
・画面出力端子 : DisplayPort 1.4×1、HDMI 1.4b×1、DVI-D×1
・ストレージ機能 : M.2×2、SATA 6Gb/s×6
・有線LAN機能 : 1000BASE-T×1
・USB(外部/内部): USB 3.2 Gen 1×6 (4/2)、USB 2.0×6 (2/4)
・フォームファクタ : microATX(244mm×234mm)


ASUS Primeシリーズは、インテル® Core™第10世代プロセッサーの可能性を最大限に引き出すように専門的に設計されています。
堅牢な電力設計、包括的な冷却ソリューション、インテリジェントなチューニングオプションを誇るPrime B460シリーズマザーボードは、
日常的なユーザーとDIY PCビルダーに、付属のソフトウェアとハードウェアからさまざまなパフォーマンスチューニングオプションを提供します。







優れた安定性を実現するデジタル電源回路の「DIGI+ VRM」を搭載

ASUSオリジナルの「DIGI+ VRM」デジタル電源回路を、マザーボードの心臓部とも言えるCPU部分の電源回路に搭載されています。DIGI+ VRMは応答性に優れており、負荷によって激しく変動するCPUの要求電力に対して、低遅延でより正確な電力供給を行うことができます。




ASUS管理ソフト「Armory Crate」対応

Armory Crateは、サポートされている製品を集中管理するために設計された新しいユーティリティソフトウェアです。単一の直感的なインターフェースからArmory Crateから対応するすべてのデバイスでRGBライティングとエフェクトを手軽にカスタマイズや、ASUS製品のキーボードやマウスの設定をすることもできます。さらに、Armoury Crateは専用の製品登録機能やニュースエリアも備えており、ASUSコミュニティの最新情報を入手する助けとなります。



メモリの安定性と互換性を向上「ASUS OptiMem」設計

ASUS OptiMemテクノロジーは、異なるPCBレイヤーでメモリ信号経路を注意深くマッピングし、ビアを減らし、シールドゾーンを追加することでクロストークを大幅に減らします。メモリの安定性と互換性の向上、同等電圧でより低いメモリレイテンシの実現、メモリ周波数のマージンの改善がされています。
対応CPU Intel® Socket 1200 for 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors *
Supports Intel® 14 nm CPU
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list
**Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
搭載チップセット Intel® B460
メインメモリ Intel® B460 Chipset
4 x DIMM, Max. 128GB, DDR4 2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
Supports Intel® Extreme Memory Profile (XMP)
OptiMem
* 10th Gen Intel® Core™i9/i7 CPUs support 2933/2800/2666/2400/2133 natively, Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
グラフィックス機能 Integrated Graphics Processor- Intel® UHD Graphics support
1 x DisplayPort 1.4
1 x HDMI 1.4b
1 x DVI-D
*Graphics specifications may vary between CPU types.
**Support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz. Please refer to www.intel.com for any update.
拡張スロット Intel® 10th Gen Processors
1 x PCIe 3.0/2.0 x16 (x16 mode)
Intel® B460 Chipset
2 x PCIe 3.0/2.0 x1
ストレージ機能 Total supports 2 x M.2 slots and 6 x SATA 6Gb/s ports
Intel® B460 Chipset :
1 x M.2_1 socket 3, with M key, type 2242/2260/2280 storage devices support (both SATA & PCIE mode)
1 x M.2_2 socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)
6 x SATA 6Gb/s port(s)
Support Raid 0, 1, 5, 10
Intel® Rapid Storage Technology supports
Intel® Optane™ Memory Ready
LAN機能 Realtek® RTL8111H, 1 x Gigabit LAN Controller(s), support LANGuard
オーディオ機能 Realtek® ALC887 7.1-Channel High Definition Audio CODEC *
- Supports : Jack-detection, up to 24-Bit/192kHz playback
Audio Feature :
- Audio Shielding
- Dedicated audio PCB layers
- Premium Japanese audio capacitors
* Choose the chassis with HD audio module in front panel to support 8-channel audio output.
USB機能 Rear USB Port ( Total 6 )
4 x USB 3.2 Gen 1 (up to 5Gbps) port(s)(4 x Type-A)
2 x USB 2.0 port(s)(2 x Type-A)
Front USB Port ( Total 6 )
2 x USB 3.2 Gen 1 (up to 5Gbps) port(s)
4 x USB 2.0 port(s)
Software Features ASUS Exclusive Software
Armoury Crate
AI Suite 3
- Performance And Power Saving Utility
TurboV EVO
EPU
Digi+ VRM
Fan Xpert 2+
- EZ update
AI Charger
ASUS CPU-Z
DAEMON Tools
Norton Anti-virus software(Free Trial for 60 days)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
ASUS Special Features ASUS 5X PROTECTION III
- ASUS DIGI+ VRM
- ASUS LANGuard
- ASUS Overvoltage Protection
- ASUS Safeslot
- ASUS Stainless-Steel Back I/O
ASUS Q-Design
- ASUS Q-DIMM
ASUS Sync
- Standard RGB header(s)

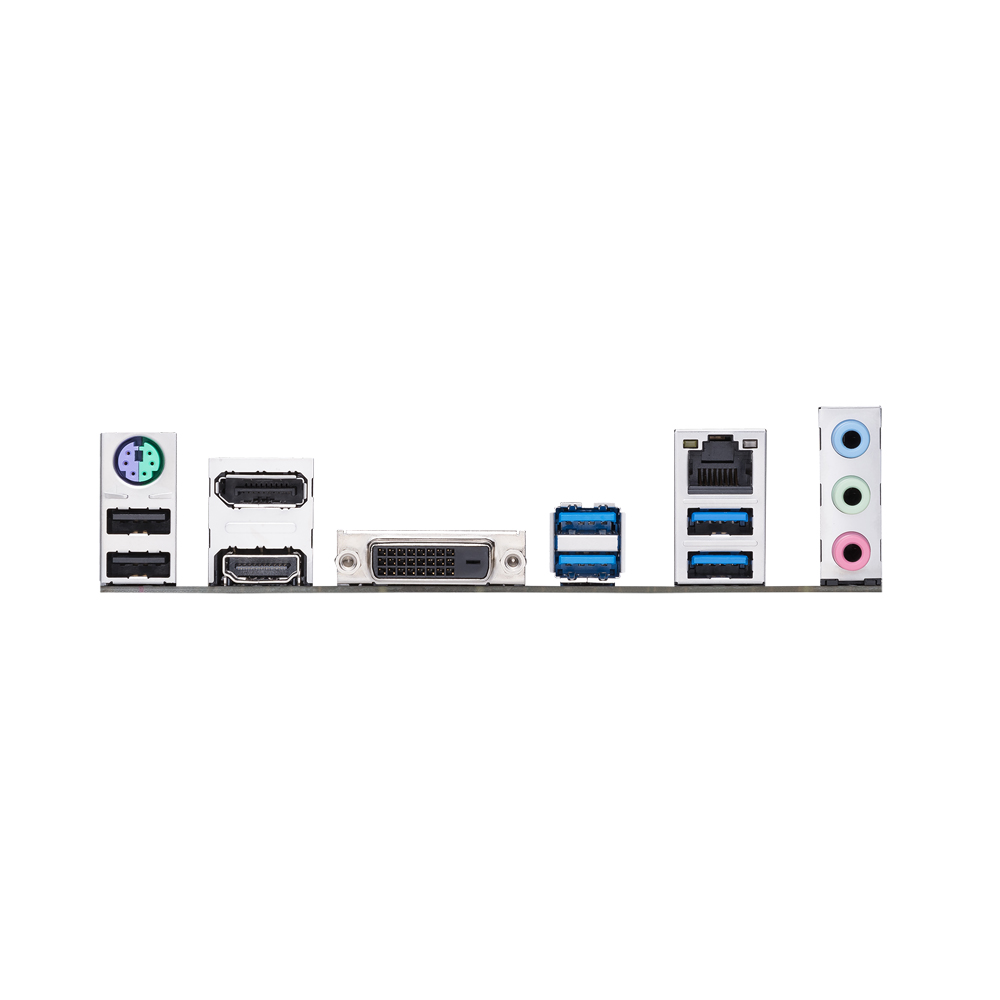

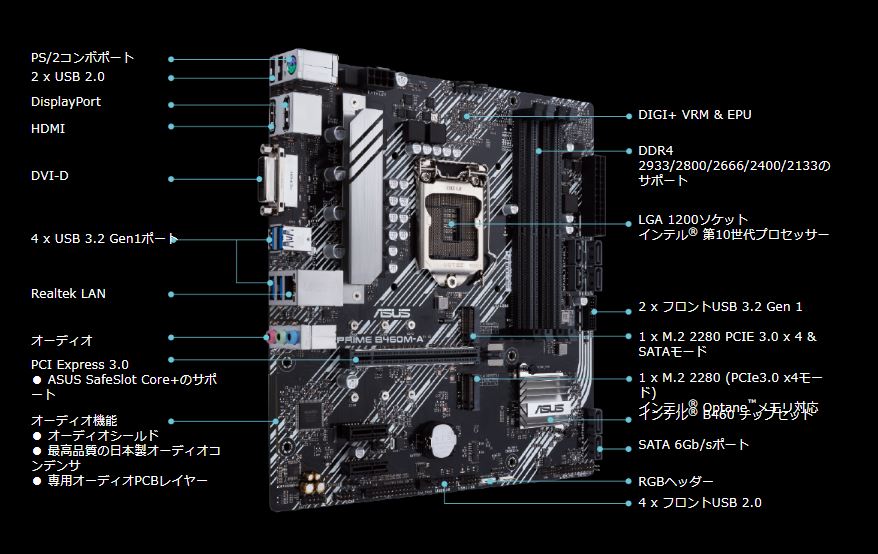

背面インターフェース 1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.2 Gen 1 Type-A
2 x USB 2.0
3 x Audio jack(s)
基板上インターフェース 1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
2 x Chassis Fan connector(s) (2 x 4 -pin)
1 x AAFP connector
2 x Aura RGB Strip Header(s)
1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3
1 x SPI TPM header
1 x LPT header
6 x SATA 6Gb/s connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x System panel(s) (Chassis intrusion header is inbuilt)
1 x Clear CMOS jumper(s)
1 x COM port header

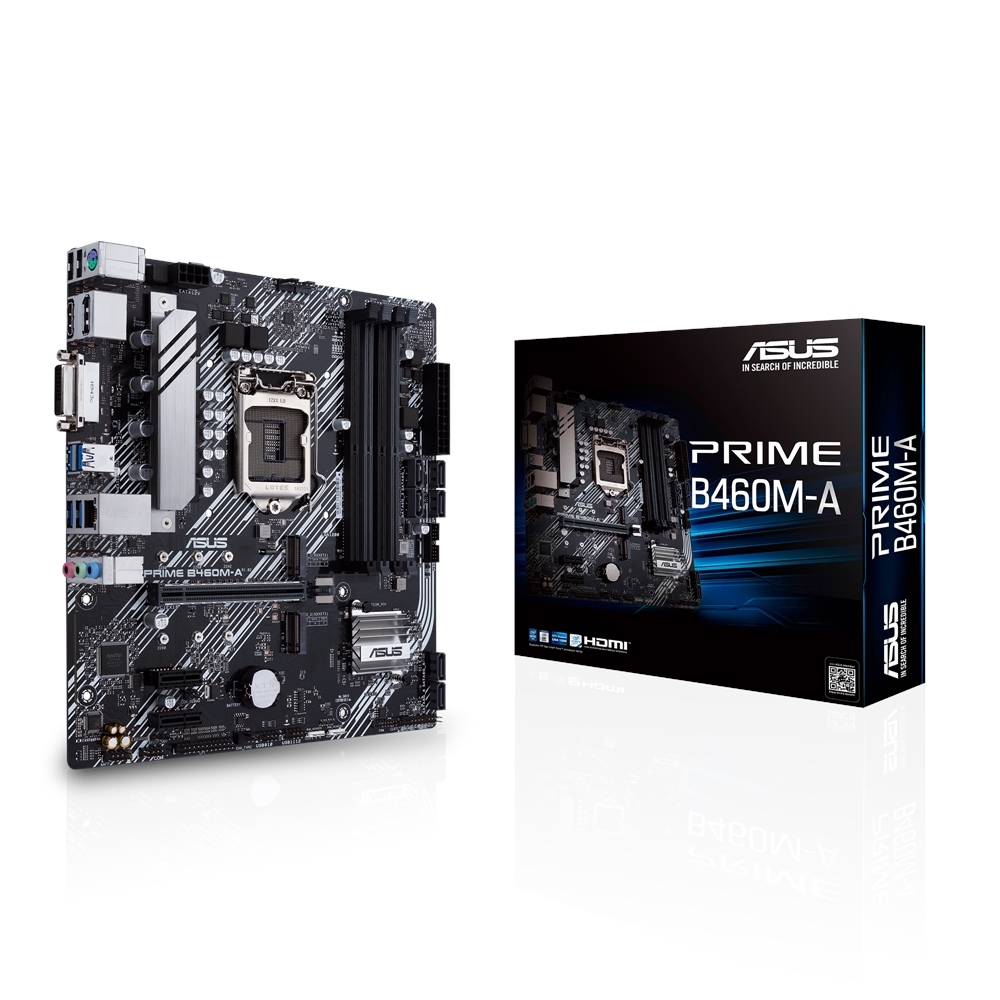

主な付属品 User's manual
I/O Shield
2 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
BIOS機能 128 Mb Flash ROM, UEFI AMI BIOS
管理機能 WOL by PME, PXE
OS Windows® 10 64-bit
フォームファクター(サイズW×D) mATX Form Factor
9.6 inch x 9.2 inch ( 24.4 cm x 23.4 cm )
その他 *M.2_1 shares bandwidth with SATA6G_1. When M.2_1 runs SATA mode, SATA6G_1 will be disabled.

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
