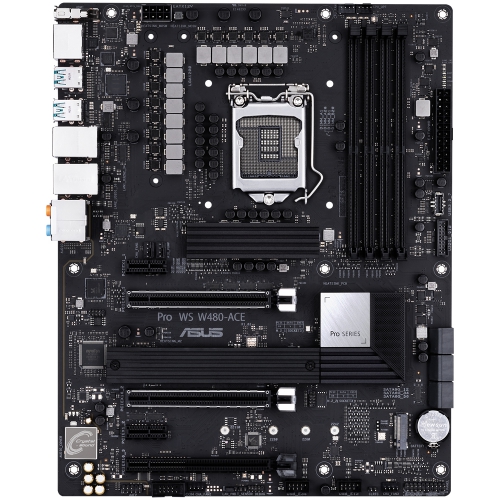

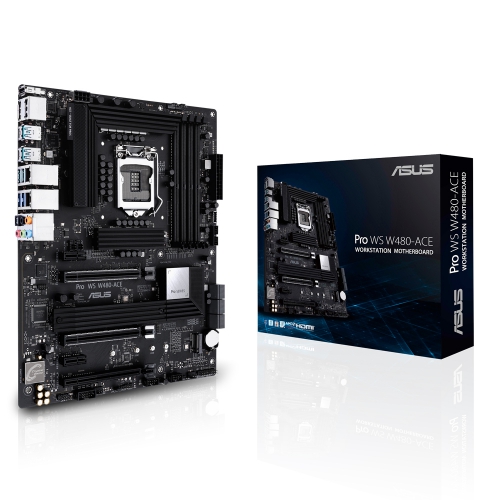

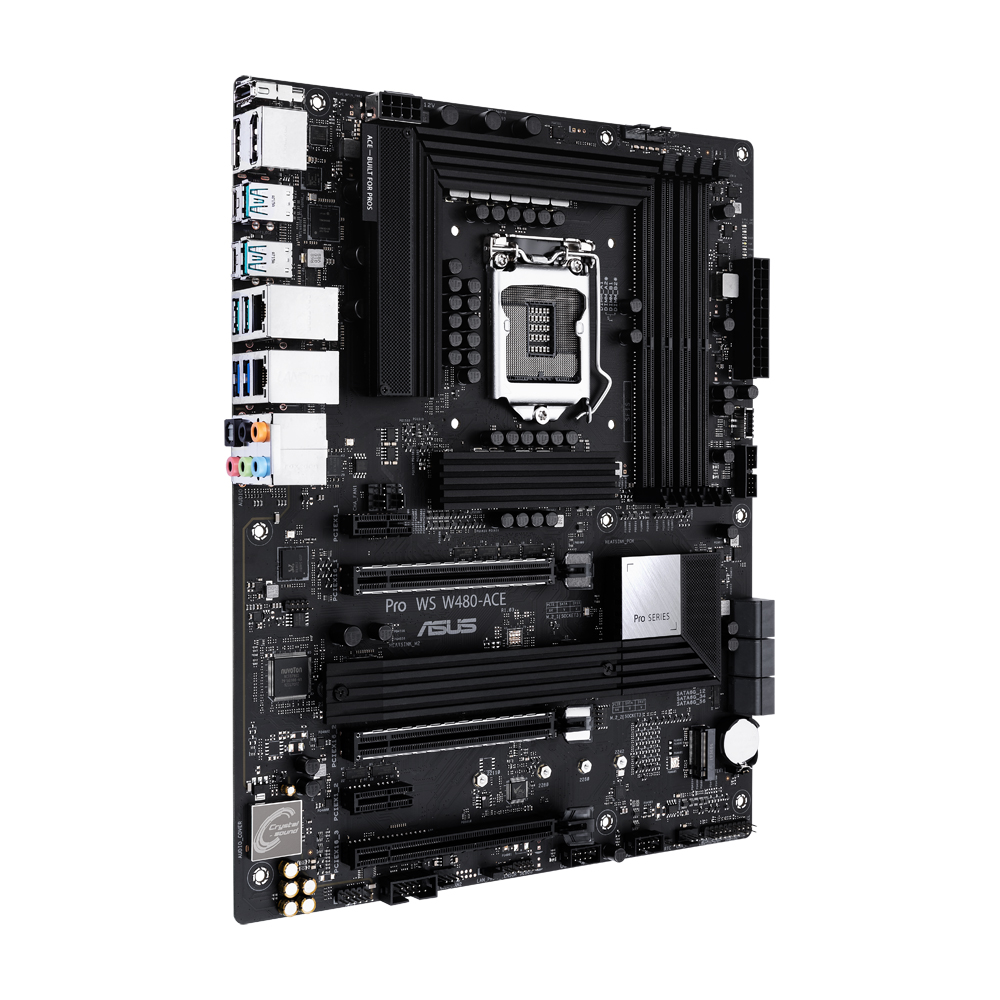

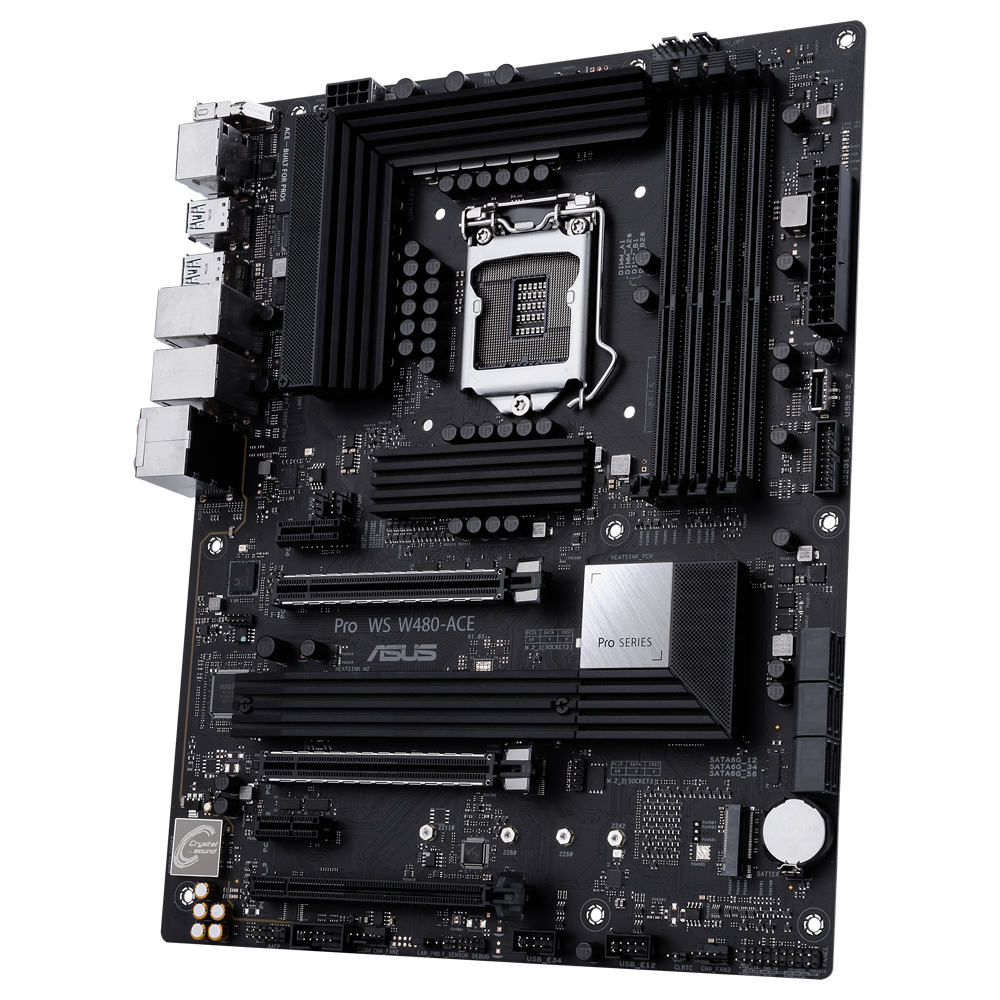

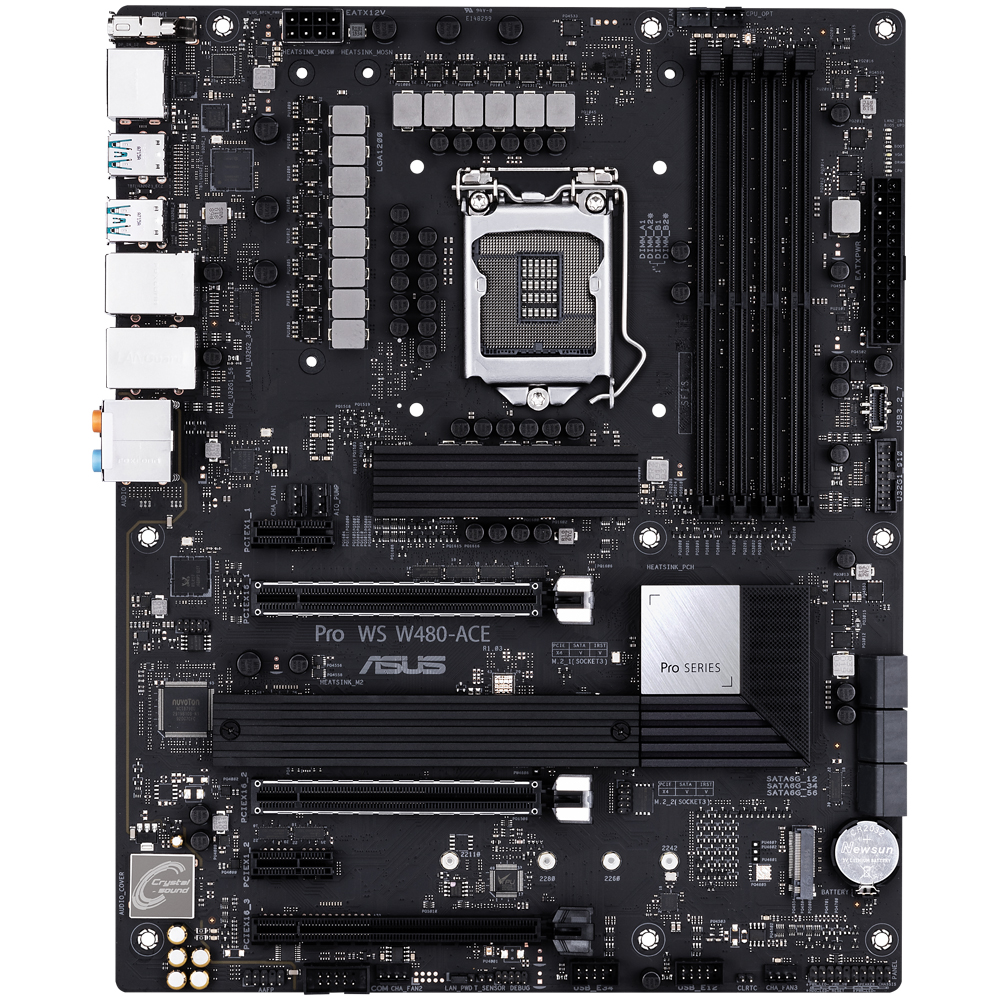

Pro WS W480 ACE

Pro WS W480 ACE

インテル Xeon W-1200シリーズプロセッサに対応するW480チップセット搭載
デュアルLAN採用、Thunderbolt3を装備したワークステーションマザーボード

・対応CPU : 第10世代 Intel Xeon Core、Pentium Gold/Celeron プロセッサ
・対応ソケット : LGA 1200
・チップセット : Intel W480 チップセット
・対応メモリ : DDR4-4800×4 (最大128GB)
・拡張スロット : PCIe 3.0 x16×3、PCIe 3.0 x1×2
・ストレージ機能 : M2×2、SATA 6Gb/s×6
・USB（外部/内部）: USB 3.2 Gen 2×6 (6/0)、USB 3.2 Gen 1×5 (2/3)、USB 2.0×4 (0/4)
・ネットワーク機能 : 2.5GBASE-T×1×1, 1000BASE-T×1
・フォームファクター（サイズ）: ATX（305 mm x 244 mm）

型番：Pro WS W480 ACE

JAN：0192876486573

メーカー製品ページ



ASUS Pro Workstationマザーボードは、AI、ディープラーニング、アニメーション、3Dレンダリング、またはメディア制作で働くプロフェッショナル向けに設計されています。
拡張可能なグラフィック、大容量のストレージ、優れた接続性、比類のない全体的なパフォーマンスと信頼性を備えたPro Workstationマザーボードは、
クリエイティブなプロフェッショナルに理想的なソリューションです。
各マザーボードには帯域外管理をサポートする集中管理ソフトウェアが含まれているため、IT管理者にとっても効率的で費用対効果の高いオプションです。






「ASUS Control Center Express」対応

最高のビジネスパフォーマンスにはスマートなIT管理が必要です。ASUS Control Center Expressは直感的で安全なソフトウェアで、組織内のすべてのシステムを包括的に制御することによりIT運用を簡素化し、ワークロードの生産性を向上させます。さらに、ASUS Control Center ExpressはASUSの100種類以上のマザーボードと互換性があるので、アップグレードの柔軟性が向上し、互換性の問題が軽減されます。



デュアルオンボードイーサネット搭載

デュアルオンボードイーサネットポートで接続を強化したインテル 2.5Gイーサネットは、従来のLAN接続を最大2.5倍の帯域幅で強化されます。既存のイーサネットケーブルでファイル転送がより高速になり、高解像度のビデオをすぐにストリーミングできます。



デュアルThunderbolt™ 3 Type-Cポート搭載

Pro WS W480-ACEは2つのThunderbolt 3ポートを備え、合計で最大40 Gbpsの総インターフェース帯域幅を提供します。これにより、マザーボードに多数のデバイスを超高速なデータ転送速度で一度に接続できます。Thunderbolt 3の各ポートはDisplayPort 1.4の出力をサポート。最大6台のデバイスにデイジーチェーン接続でき、15ワットの電力でデバイスを急速充電できます。



マルチGPUをサポート

2つのPCIe 3.0 x16スロットは、NVIDIA® Quadro®とAMD CrossFireX™のサポートを含む柔軟なシステム構成可能性と拡張性を提供し、モデリング、シミュレーション、レンダリングアプリケーションのパフォーマンスを向上させます。



堅牢な電源設計

デジタル電源制御とDrMOSパワーステージを多く備えたASUS Pro WSW 480-ACEは、最新のインテル CPUに対応する力を備えています。12+2 DrMOSパワーステージは、ハイサイドとローサイドのMOSFETとドライバーを一つのパッケージに組み合わせ、最新のインテルプロセッサーが要求する電力と効率を提供します。


AI Cooling機能

AI Cooling機能により、ワンクリックでマザーボードに接続されたファンを自動的に管理・制御し、現在のシステム負荷と温度に基づいて最適な設定にすることができます。

CPU ntel® Socket 1200 for 10th Gen Intel® Xeon® Core™ , Pentium® Gold and Celeron® Processors *
Supports Intel® 14 nm CPU
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list
**Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
チップセット Intel® W480
メインメモリ 4 x DIMM, Max. 128GB, DDR4 4800(O.C.)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II
* 10th Gen Intel® Core™i9/i7 CPUs support 2933/2800/2666/2400/2133 natively, Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
ECC Memory (ECC mode) support varies by CPU.
Thunderbolt 2 x Intel® Thunderbolt™ 3 ports(TypeC™) support DisplayPort and Thunderbolt™ video outputs
Supports DisplayPort 1.4/ with max. resolution 7680/ x 3840/@ 60 Hz*
* VGA resolution support depends on VGA cards' resolution.
Data transfer rate up to 40 Gbps
Daisy-chain up to 12 Thunderbolt devices
Up to 5V/3A, 15W charging support
グラフィックス機能 Integrated Graphics Processor
1 x DisplayPort 1.4 **
1 x HDMI 1.4b
*Graphics specifications may vary between CPU types.
**Support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz. Please refer to www.intel.com for any update.
マルチGPU対応 Supports AMD 3-Way CrossFireX™ Technology
拡張スロット Intel® 10th Gen Processors
2 x PCIe 3.0 x16 (x16 or dual x8) *1
Intel® W480 Chipset
1 x PCIe 3.0 x16 (x4 mode) *2
2 x PCIe 3.0 x1
ストレージ機能 Total supports 2 x M.2 slots and 4 x SATA 6Gb/s ports
Intel® W480 Chipset :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)*3
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)*4
6 x SATA 6Gb/s port(s)
Support Raid 0, 1, 5, 10
Intel® Rapid Storage Technology supports
Intel® Optane™ Memory Ready
LAN機能 Intel® I225-LM 2.5Gb Ethernet
Realtek® RTL8117
オーディオ機能 Realtek® ALC S1220A 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking, Front Panel MIC Jack-retasking, up to 24-Bit/192kHz playback
- High quality 120 dB SNR stereo playback output and SNR recording input
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Audio Shielding
- Dedicated audio PCB layers
- Premium Japanese audio capacitors
- Audio Cover
- Unique de-pop circuit
* Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
USB機能 Intel® Thunderbolt™ 3 Controller :
2 x USB 3.2 Gen 2 port(s) (USB Type-C®)
Rear USB Port ( Total 6 )
4 x USB 3.2 Gen 2 port(s)(4 x Type-A)
2 x USB 3.2 Gen 1 port(s)(2 x Type-A)
Front USB Port ( Total 7 )
1 x USB 3.1 Gen 1 port(s)(1 x USB Type-C®)
2 x USB 3.2 Gen 1 port(s)(2 x Type-A)
4 x USB 2.0 port(s)
Software Features ASUS Exclusive Software
Armoury Crate
AI Suite 3
Performance And Power Saving Utility
- TPU
- EPU
- Digi+ VRM
- EZ update
- Fan Xpert 4
- Turbo app
IT Management software supported
- ASUS Control Center Express(ACCE)
AI Charger
ASUS Turbo LAN
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
FlexKey
動作対応OS Windows® 10 64-bit
ASUS Special Features ASUS 5X PROTECTION III
- ASUS DIGI+ VRM (- Digital power design with Dr. MOS)
- ASUS Enhanced DRAM Overcurrent Protection
- ASUS ESD Guards
- ASUS LANGuard
- ASUS Overvoltage Protection
- ASUS SafeSlot Core+
- ASUS Stainless-Steel Back I/O
ASUS Q-Design
- ASUS Q-DIMM
- ASUS Q-LED
- ASUS Q-Shield
- ASUS Q-Slot
ASUS Thermal Solution
- Aluminum heatsink design
ASUS EZ DIY
- Procool II
- SafeSlot
Out-of-band Management
- BIOS Update Indicator LED
- LAN Initialization Indicator LED

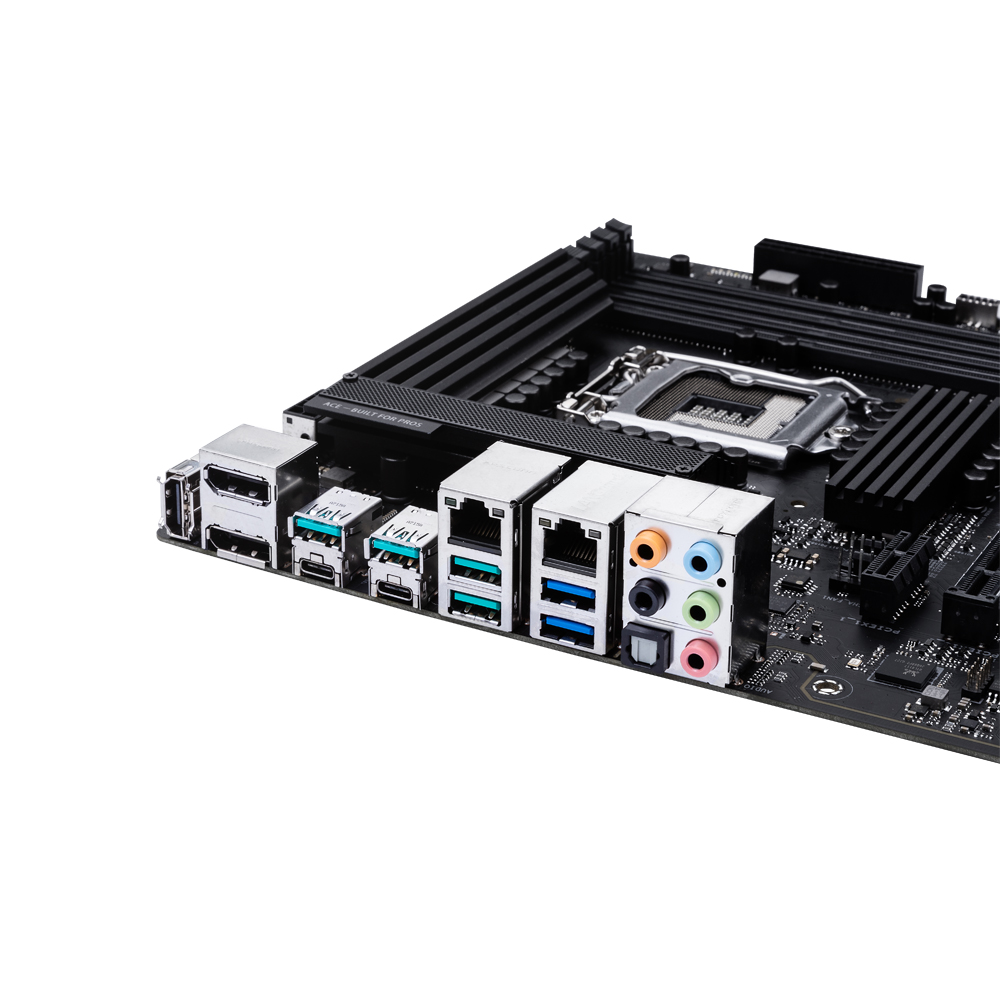

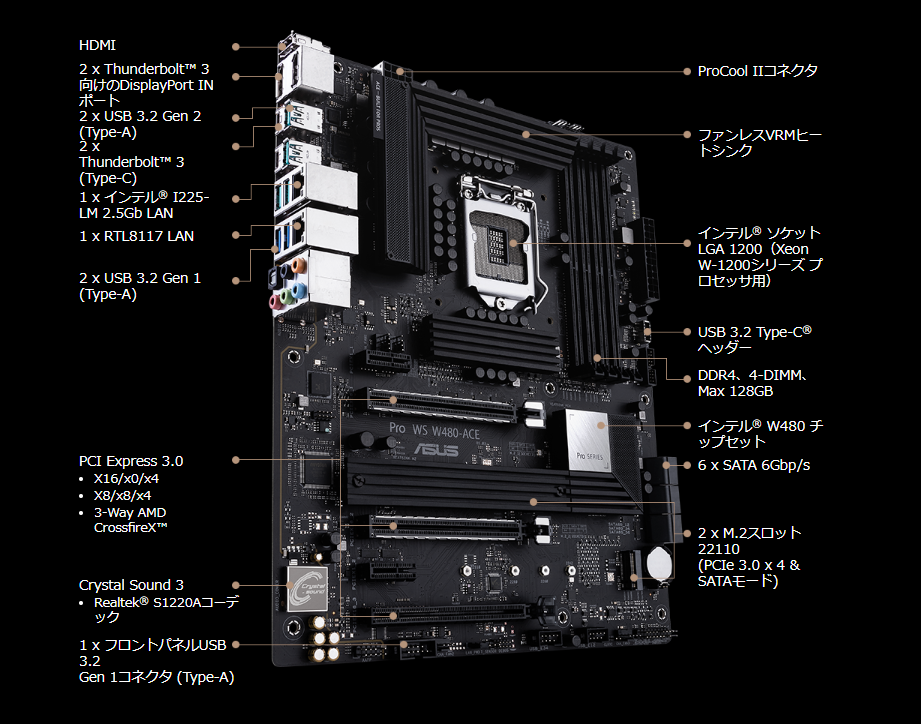

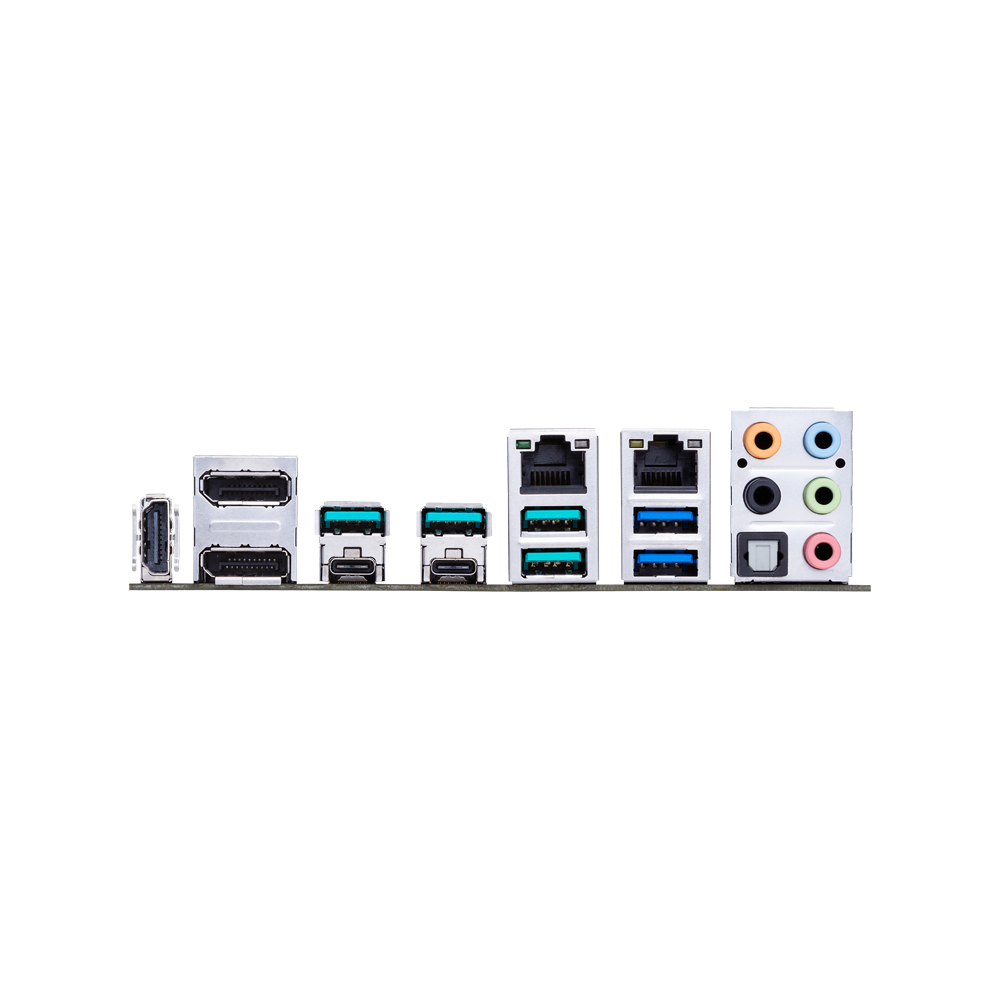

背面インターフェース 2 x Thunderbolt 3 ports TypeC™
2 x DisplayPort IN ports for Thunderbolt™ 3
1 x HDMI
1 x LAN (RJ45) port(s)
1 x LAN (2.5G) port(s)
4 x USB 3.2 Gen 2 Type-A
2 x USB 3.2 Gen 1 Type-A
1 x Optical S/PDIF out
5 x Audio jack(s)
基板上インターフェース 1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
3 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 1 USB 3.2 Gen 1 port(s) (20-pin, Type-C)
1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
6 x SATA 6Gb/s connector(s)
1 x Thunderbolt header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin EATX 12V Power connectors
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Chassis intrusion header is inbuilt) x With flexkey function
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x COM port header
主な付属品 1 x ACC Express Activation Key Card
I/O Shield
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x DisplayPort cable
User manual
1 x CPU Fan Holder
1 x 2-in-1 Rubber pad
BIOS機能 128 Mb Flash ROM, UEFI AMI BIOS
管理機能 WOL by PME, PXE
OS Windows® 10 64-bit
フォームファクター（サイズW×D） ATX Form Factor
12 inch x 9.2 inch ( 30.5 cm x 23.4 cm )
その他 *1 Support PCIe bifurcation for RAID on CPU function.
*2 PCIe 3.0 x4 will be switched from Thunderbolt™ 3 to PCIEX16_3 if the slot is populated; by then Thunderbolt™ 3 will have no output.
*3 When M.2_1 is operating in SATA device, SATA6G_2 will be disabled.
*4 M.2_2 runs at PCIe 3.0 x2 by default and shares bandwidth with SATA6G_56. When M.2_2 runs at PCIe 3.0 x4 or is populated by H10, SATA6G_56 will be disabled.
*5 Please refer to the user manual for more details about DisplayPort input and Type-C output settings
*6 Intel® Xeon® W-1200 and non-K processors may not support some memory clocks including 3000, 3400, 4500, 4600 MHz

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
