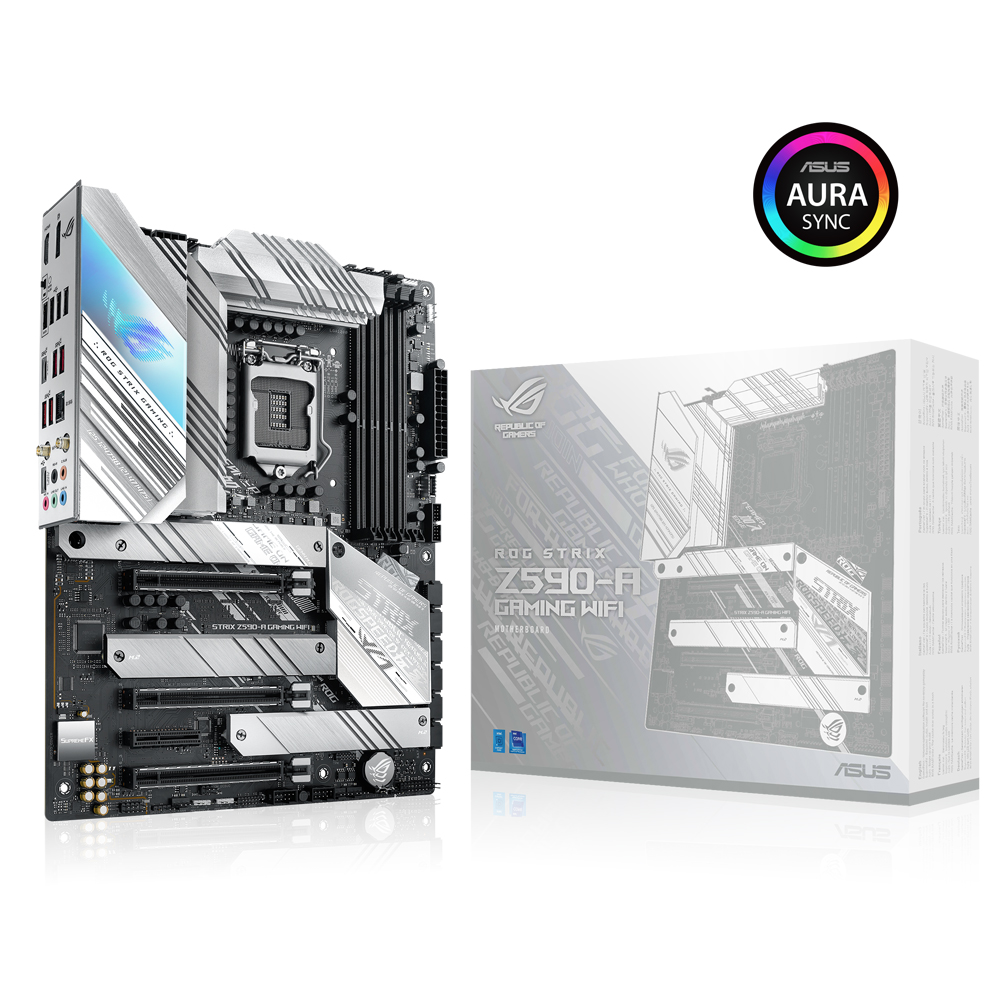

ROG STRIX Z590-A GAMING WIFI

ROG STRIX Z590-A GAMING WIFI

Z590マザーボード・ROG STRIXシリーズモデル

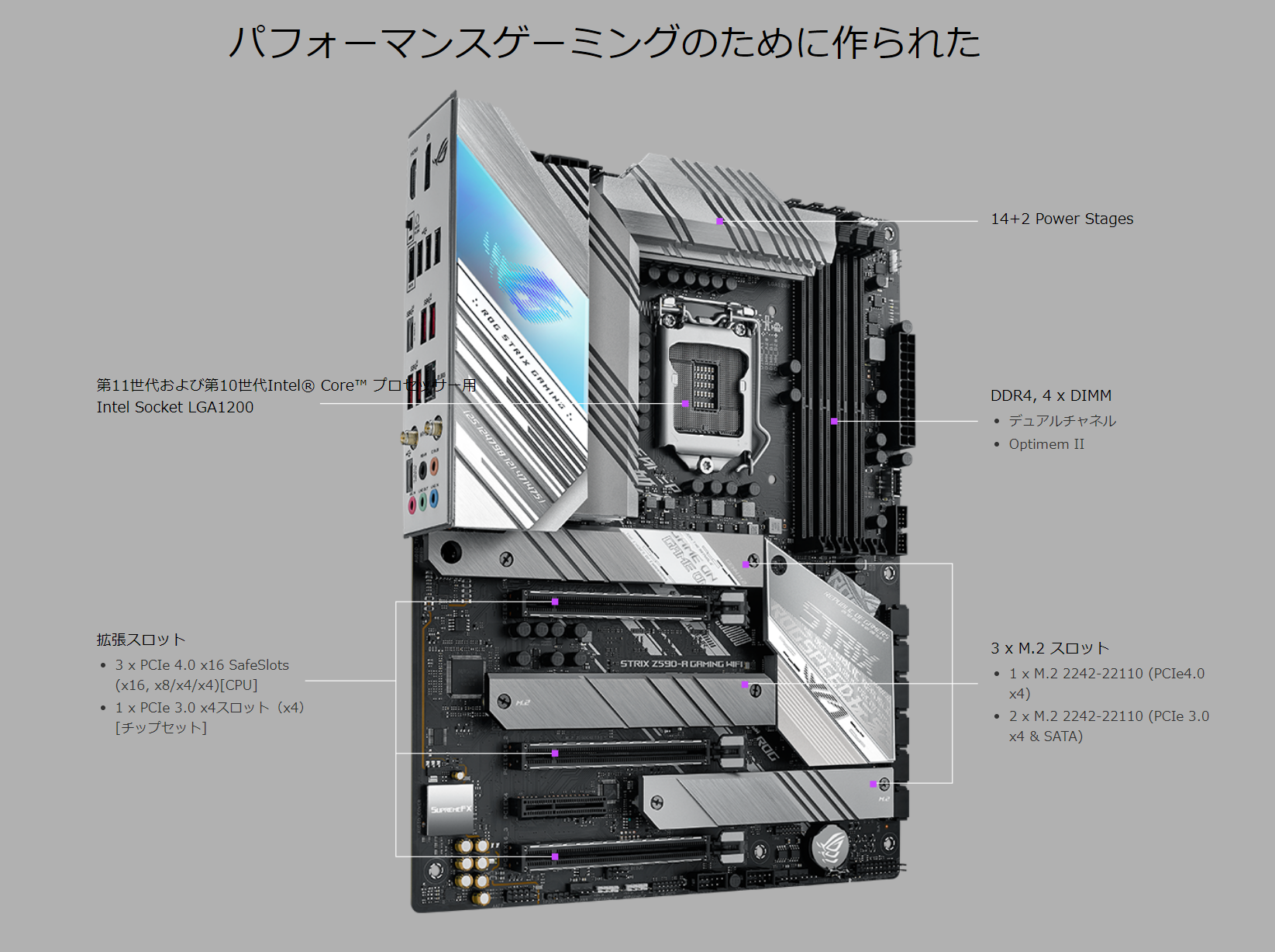

14+2フェーズVRM搭載、2.5 GLAN・WiFi-6対応

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel Z590
・対応メモリ : DDR4-5133×4（最大128GB）
・画面出力端子 : DisplayPort 1.4×1、HDMI 2.0*×1
・拡張スロット : PCIe 4.0 x16×3、PCIe 3.0 x4×1
・ストレージ機能 : M.2×3、SATA 6Gb/s×6
・有線LAN機能 : 2.5GBASE-T×1
・無線機能 : Wi-Fi 6、 Bluetooth 5.2
・USB（外部/内部）: USB 3.2 Gen 2x2×1 (1/0)、USB 3.2 Gen 2×4 (4/0)、USB 3.2 Gen 1×6 (0/3)、USB 2.0×6 (5/4)
・フォームファクタ : ATX（305mm×244mm）

*10th CPU時HDMI 1.4

型番：ROG STRIX Z590-A GAMING WIFI

JAN：0195553099653

メーカー製品ページ


ROG Strix Z590-A Gaming WiFiマザーボードは、パワフルな第11世代Intel® Core™ Rocket Lakeプロセッサーの需要に対応するために、電力供給を強化し、冷却を最適化して設計されています。最新のインテル® Wi-Fi 6とPCI Express® 4.0 M.2による超高速な転送速度とストレージに加え、Strix Z590-A Gaming WiFiには、どんな状況でもクリアなコミュニケーションを可能にする「双方向AIノイズキャンセリング」を搭載しています。また、ヒートシンクのブラッシュドメタル仕上げを引き立てるシルバーとグレーの見事な配色で、見た目にも優れています。












優れた電源回路

第11世代Intel®Core™Rocket Lakeプロセッサー向けに電源回路と最適化された冷却設計がされています。14+2 PowerStageはハイサイドとローサイドのMOSFETとドライバーを単一のパッケージに組み合わせることで、最新のプロセッサーが要求するパワーと効率を提供します。高温にも耐えるチョーク、コンデンサを採用しProCool II電源コネクタを採用することで電力線をしっかりと接続することできます。



M.2 Q-Latch

革新的なQ-Latchを使用すると、特定のツールを必要とせずにM.2 SSDを簡単に取り付けたり取り外したりできます。 シンプルなロック機構を採用しており、ラッチを指先で回すのみの簡単な操作です。



​MemTest86

ROG UEFI（BIOS）には、MemTest86がプリインストールされています。テストを実行して、USBスティックやOSにアクセスすることなく、ワンクリックでメモリの問題を特定します。 メモリレポートは、参照用にBIOSアーカイブにも保存されます。


対応CPU

Intel® Socket LGA1200 for 11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® 14 nm CPU

Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**

* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
搭載チップセット Intel® Z590 Chipset
メインメモリ

DDR4 5333(OC)5133(OC)/5000(OC)/4800(OC)/4600(OC)/4500(OC)/4400(OC)/4267(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory*

Dual Channel Memory Architecture

Supports Intel® Extreme Memory Profile (XMP)

OptiMem II

* 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz.

* 11th Gen Intel® processors support 3200/2933/2800/2666/2400/2133 natively.

* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
グラフィックス機能
1 x DisplayPort 1.4**
1 x HDMI™ 2.0***



* Graphics specifications may vary between CPU types.

** Only Intel® 11th processors support DisplayPort 1.4 with max. resolution of 5120 x 2880 @60Hz, others will only support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz. Please refer to www.intel.com for any updates

*** Only Intel® 11th processors support HDMI™ 2.0 with max. resolution of 4K@60Hz, others will only support HDMI™ 1.4 with max. resolution of 4K@30Hz .Please refer to www.intel.com for any updates.
拡張スロット
3 x PCIe 4.0/3.0 x16 (x16, x8/x4/x4)

Intel® 11th &10th Gen Processors

3 x PCIe 4.0/3.0 x16 slot(s)*

- Intel® 11th processors support PCIe 4.0 x16 or x8/x4/x4 mode(s)

- Intel® 10th processors support PCIe 3.0 x16 or x8/x4/x4 mode(s)

Intel® Z590 Chipset

1 x PCIe 3.0 x4 slot

* Supports PCIe bandwidth bifurcation for RAID on CPU function.
ストレージ
Supports 3 x M.2 slots and 6 x SATA 6Gb/s ports

Intel®11th Gen Processors

M.2_1 slot (Key M), type 2242/2260/2280/22110

- Only Intel® 11th Core™ processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs.

Intel® Z590 Chipset

M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)*

M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)**

6 x SATA 6Gb/s ports

Raid function in Intel® Rapid Storage Technology is available with either 1. Intel® SSDs installed in both CPU-attached and PCH-attached slots, or 2. any other 3rd party SSDs installed in PCH-attached slots.

To enable Intel® Optane™ Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology.

*When M.2_2 is operating in SATA device, SATA6G_2 will be disabled.

**When M.2_3 is operating in SATA device, SATA6G_6 will be disabled.
LAN機能 1 x Intel® 2.5Gb Ethernet
Wireless & Bluetooth Intel® Wi-Fi 6
USB
Rear USB:Total 10 ports

1 x USB 3.2 Gen 2x2 port(s) (1 x USB Type-C®)

4 x USB 3.2 Gen 2 port (4 x Type-A)

5 x USB 2.0 port(s) (4 x Type-A + 1 x USB Type-C®)

Front USB:Total 7 ports

1 x USB 3.2 Gen 1 connector(s) (support(s) USB Type-C®)

1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports

2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports

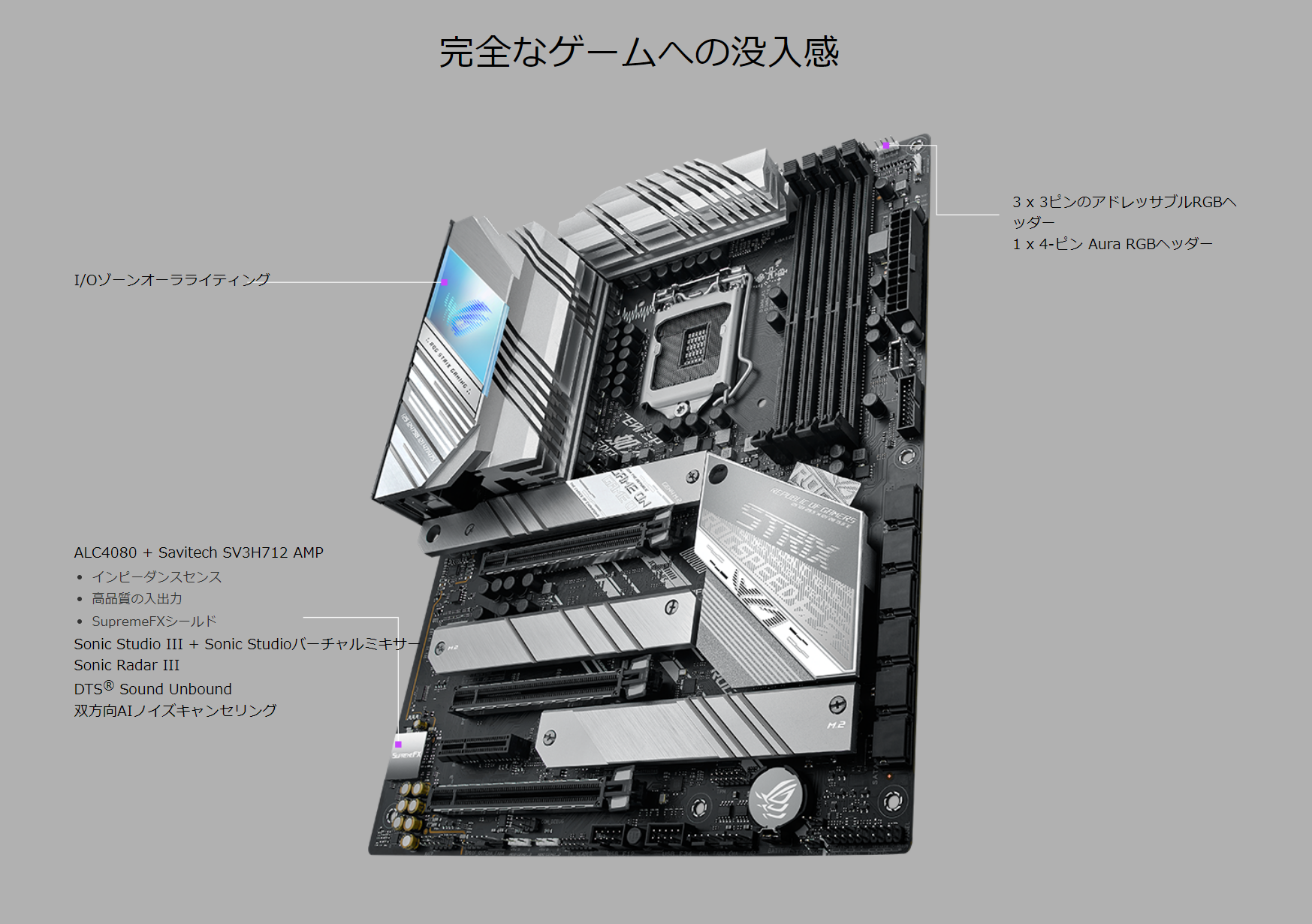

オーディオ機能
ALC4080



"ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080

- Impedance sense for front and rear headphone outputs

- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking

- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input

- Supports up to 32-Bit/384 kHz playback"

Audio Features

- SupremeFX Shielding Technology

- ALC4080 + Savitech SV3H712 AMP

- audio jacks

- Rear audio USB Type-C® port

- Premium Japanese audio capacitors

- Audio cover

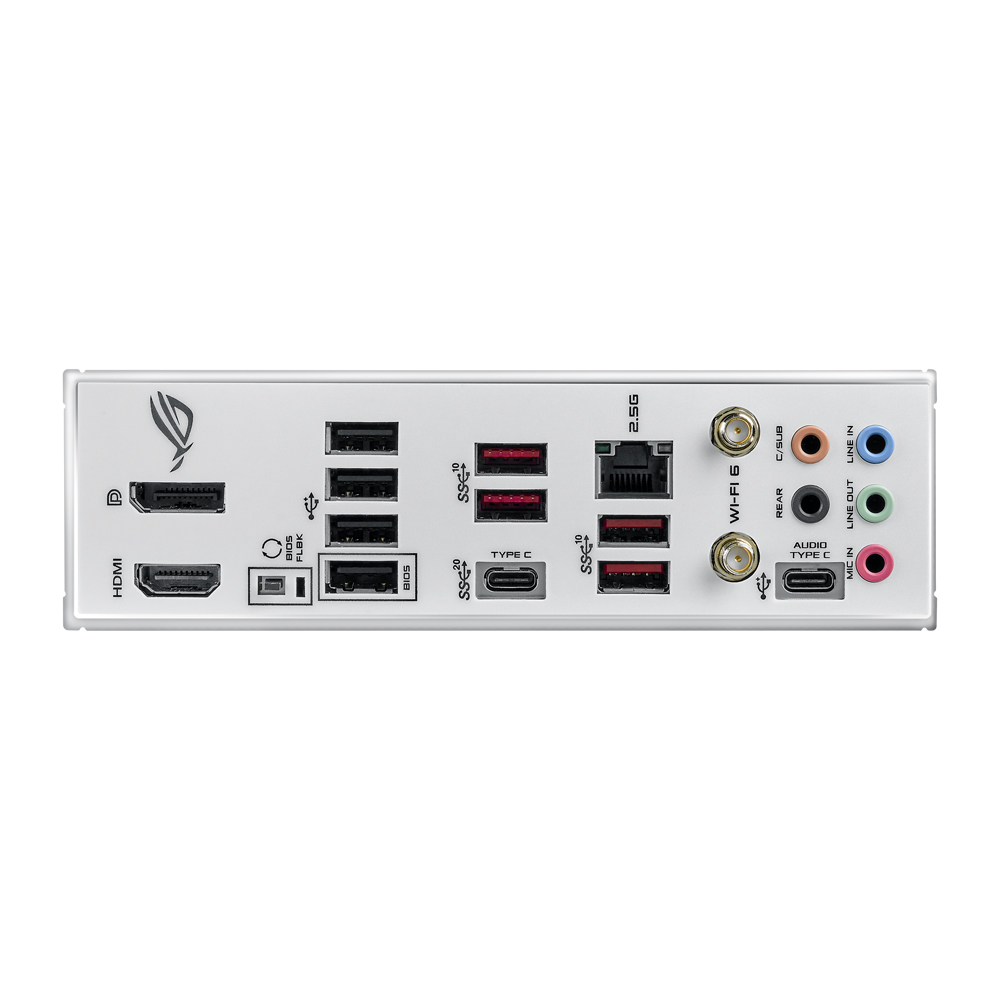

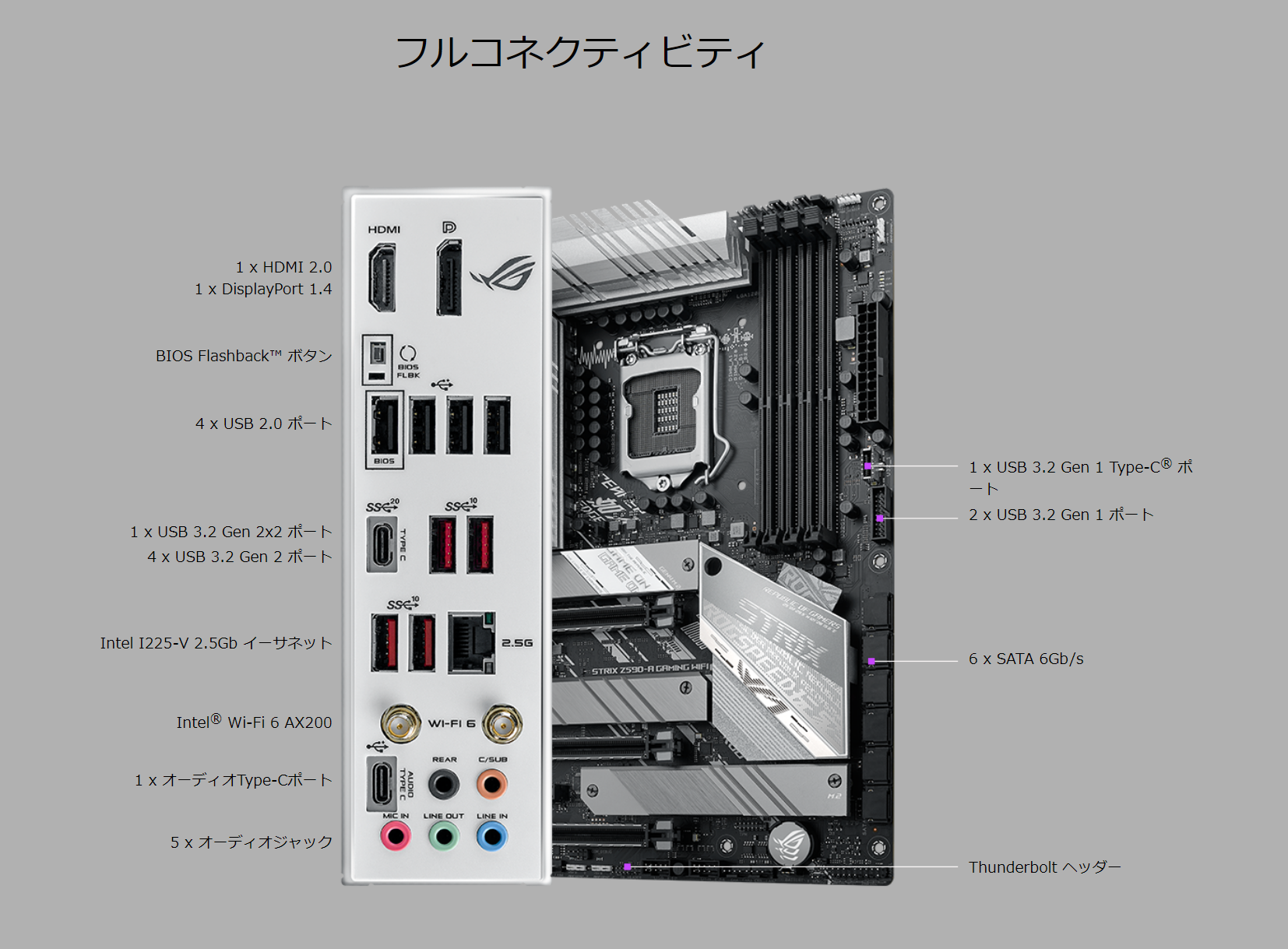

Back Panel I/O Ports

1 x USB 3.2 Gen 2x2 port(s) (1 x USB Type-C®)

4 x USB 3.2 Gen 2 port(s) (4 x Type-A)

5 x USB 2.0 port(s) (4 x Type-A, 1 x Audio USB Type-C®)

1 x HDMI™ port

1 x DisplayPort

1 x ASUS Wi-Fi Module

1 x Intel® I225-V 2.5Gb Ethernet

5 x Audio jacks

1 x BIOS FlashBack™ button
Intrernal I/O Connectors
1 x Thunderbolt 4 header

Fan and Cooling related

1 x 4-pin CPU Fan header(s)

1 x 4-pin CPU OPT Fan header(s)

1 x 4-pin AIO Pump header(s)

4 x 4-pin Chassis Fan header(s)

1 x VRM heatsink Fan header

Power related

1 x 24-pin Main Power connector

1 x 8-pin +12V Power connector

1 x 4-pin +12V Power connector

Storage related

3 x M.2 slots (Key M)

6 x SATA 6Gb/s ports

USB

1 x USB 3.2 Gen 1 connector (support(s) USB Type-C®)

1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports

2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports

Miscellaneous

3 x AURA Addressable Gen 2 header(s)

1 x AURA RGB header(s)

1 x Clear CMOS header

1 x CPU Over Voltage jumper

1 x Front Panel Audio header (AAFP)

1 x SPI TPM header (14-1pin)

1 x 20-3 pin System Panel header with Chassis intrude function

1 x Thermal Sensor header

1 x Thunderbolt header

1 x S/PDIF out header
Special Features

Extreme Engine Digi+

- 5K Black Metallic Capacitors

ASUS Q-Design

- M.2 Q-Latch

- Q-DIMM

- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])

- Q-Slot

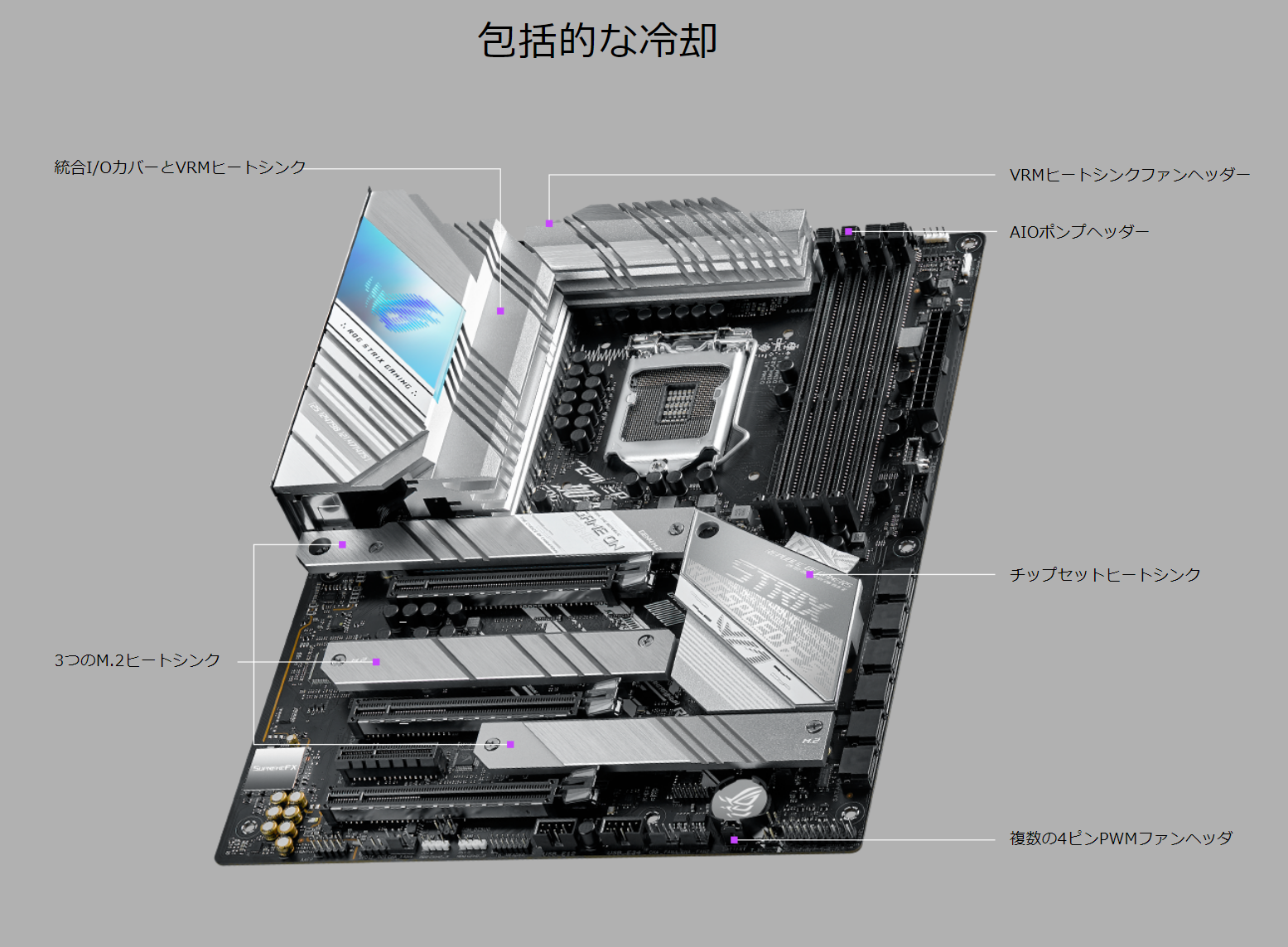

ASUS Thermal Solution

- M.2 heatsink backplate

- M.2 heatsink

ASUS EZ DIY

- BIOS FlashBack™ button

- BIOS FlashBack™ LED

- ProCool II

- Pre-mounted I/O shield

- SafeSlot

AURA Sync

- AURA RGB header(s)

- Addressable Gen 2 RGB header(s)
Software Features

ROG Exclusive Software

- RAMCache III

- ROG CPU-Z

- GameFirst VI

- Sonic Studio III + Sonic Studio Virtual Mixer

- Sonic Radar III

- DTS® Sound Unbound

- Overwolf

- Anti-virus software

ASUS Exclusive Software

Armoury Crate

- AIDA64 Extreme (60 days free trial)

- AURA Creator

- AURA Sync

- Two-Way AI Noise Cancelation

AI Suite 3

- 5-Way Optimization with AI Overclocking

TPU

EPU

Digi+ VRM

Fan Xpert 4

Turbo app

- EZ update

DAEMON Tools

MyAsus

WinRAR

UEFI BIOS

MemTest86

AI Overclocking Guide

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ Mode

FlexKey
BIOS 256 Mb Flash ROM, UEFI AMI BIOS
Manageability WOL by PME, PXE
主な付属品

Cables

1 x ROG audio USB Type-C® cable

4 x SATA 6Gb/s cables

Miscellaneous

1 x ASUS 2x2 Dual-Band Wi-Fi moving antennas

1 x Cable ties pack

1 x M.2 Q-Latch package

2 x M.2 Rubber Packages

1 x ROG key chain

1 x ROG STRIX sticker

1 x ROG STRIX thank you card

Installation Media

1 x Support DVD

Documentation

1 x User manual
OS Windows® 10 64-bit
フォームファクター（サイズW×D） ATX
30.5cm x 24.4cm


※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
