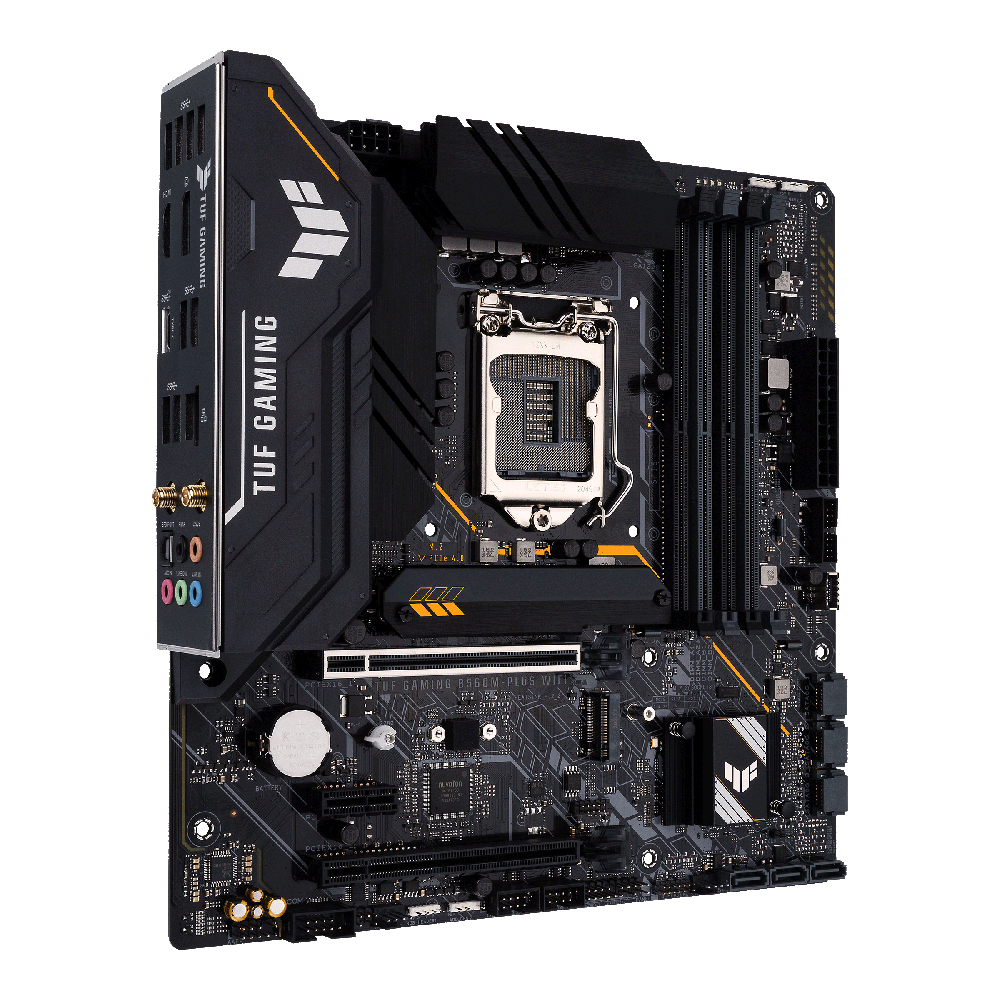

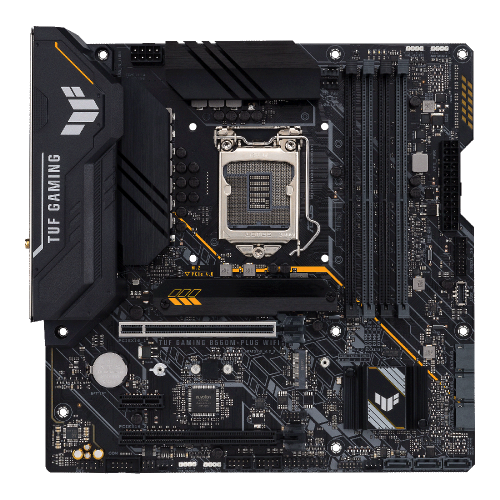

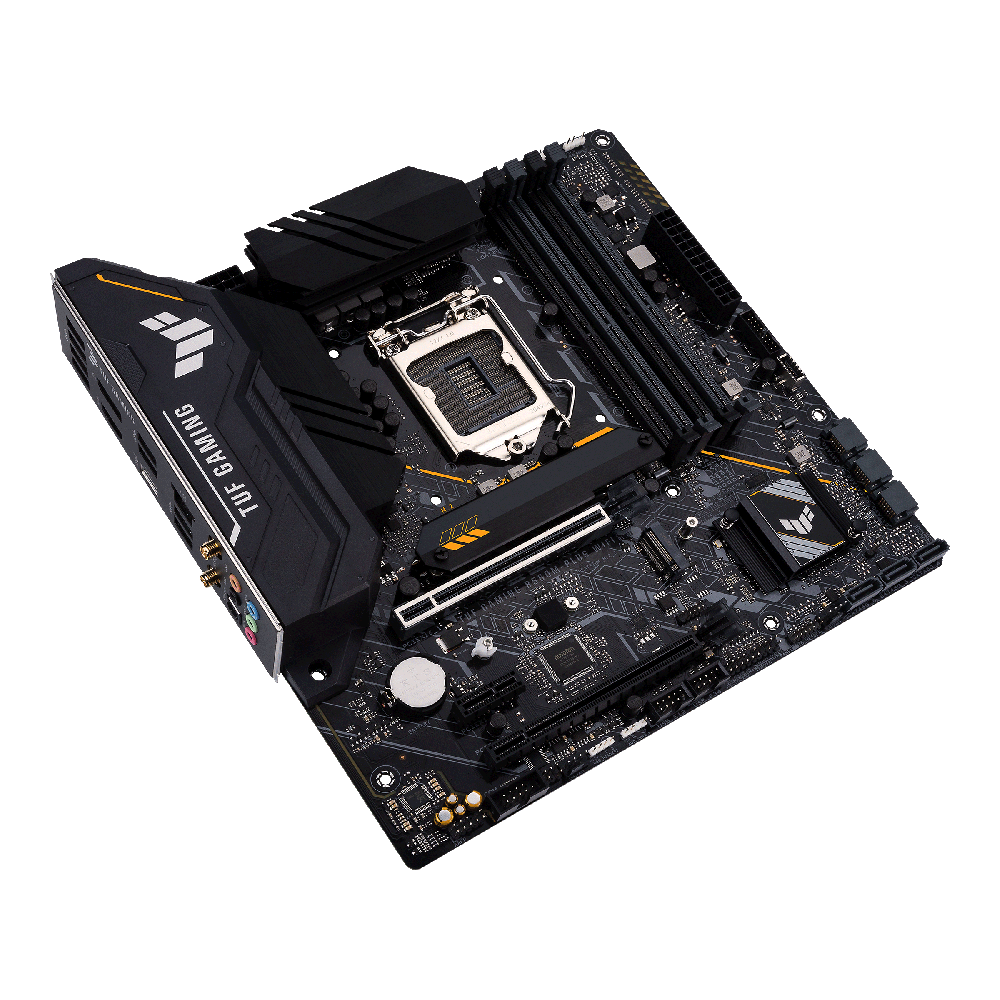

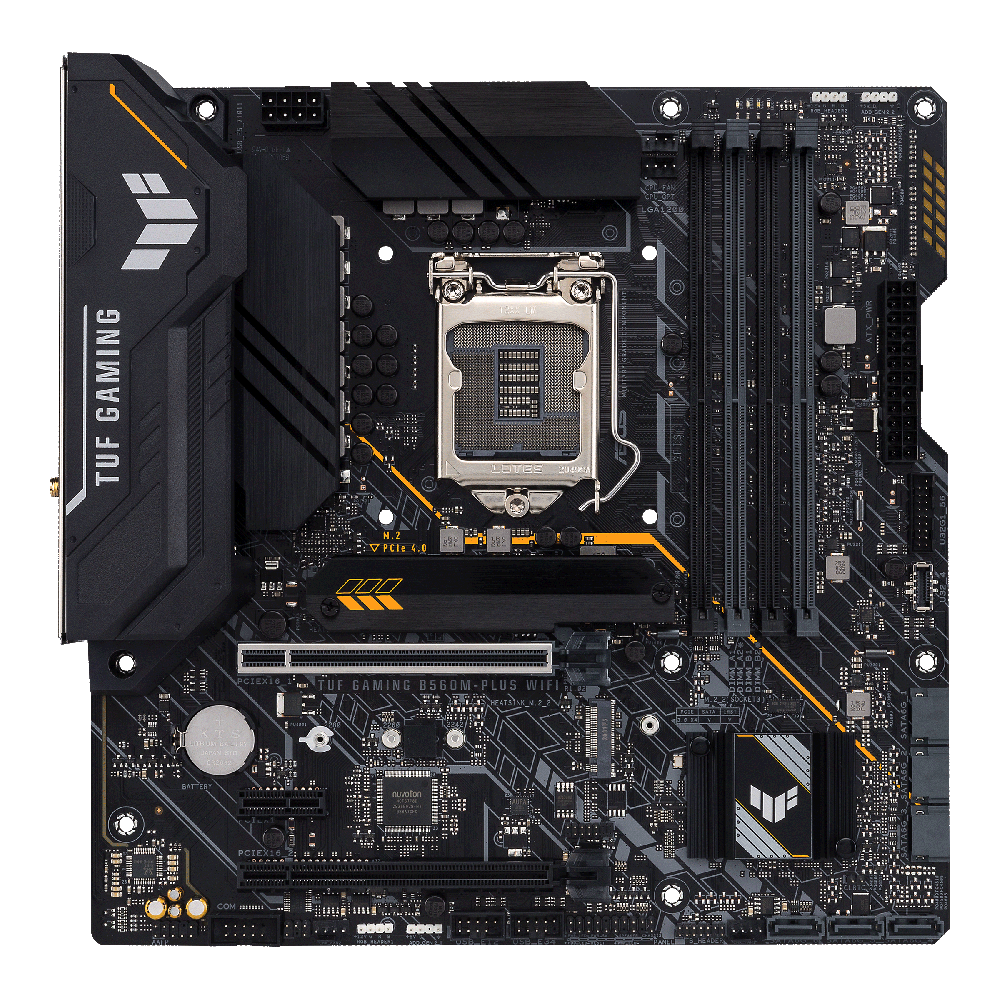

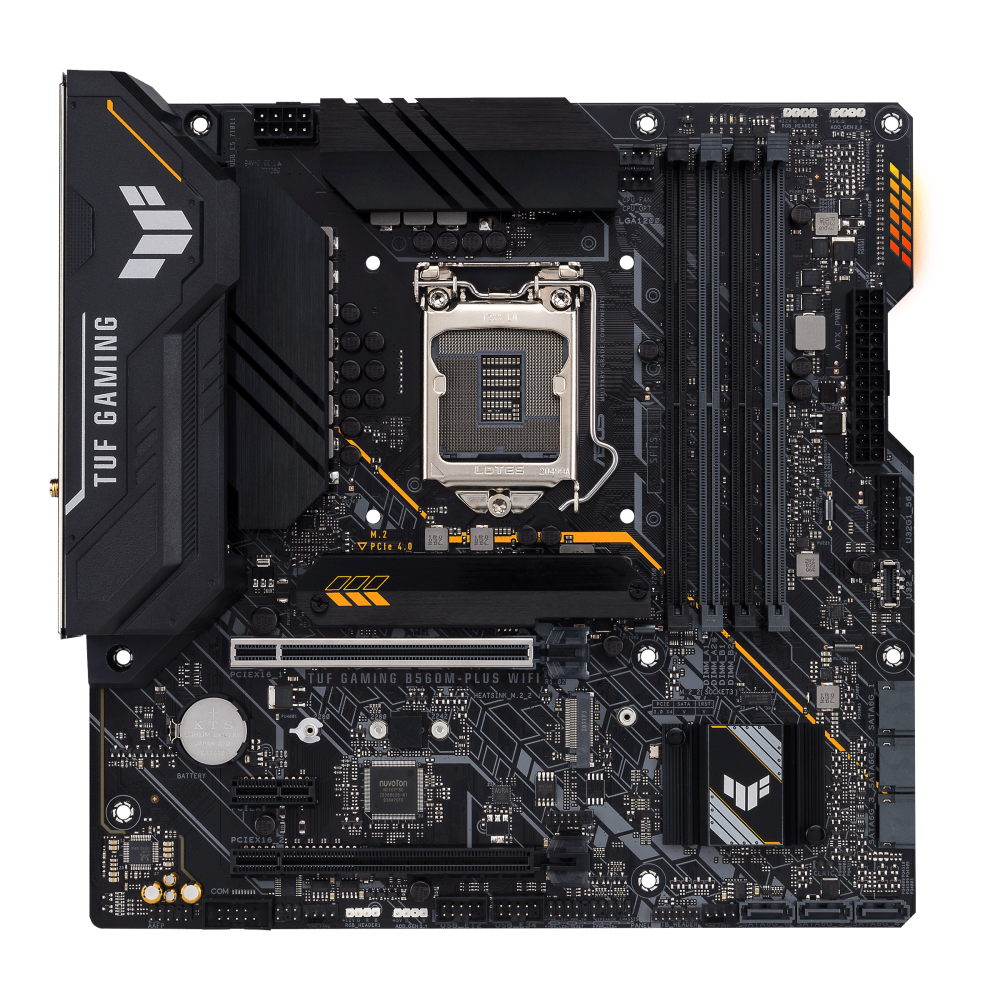

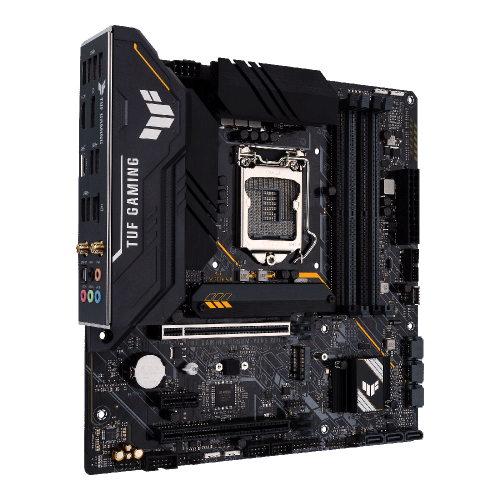

TUF GAMING B560M-PLUS WIFI

TUF GAMING B560M-PLUS WIFI

TUF Gamingシリーズ・B560 MicoroATXマザーボード
2.5ギガビットLAN・Wi-Fi 6対応

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel B560
・対応メモリ : DDR4-5000×4（最大128GB）
・画面出力端子 : DisplayPort×1.4、HDMI 2.0×1
・拡張スロット : PCIe 4.0 x16×1、PCIe 3.0 x16×1、PCIe 3.0 x1×1
・ストレージ機能 : M.2×2、SATA 6Gb/s×6
・有線LAN機能 : 2.5GBASE-T×1
・無線機能 : Wi-Fi 6 (802.11 a/b/g/n/ac/ax)、 Bluetooth 5.0
・USB（外部/内部）: USB 3.2 Gen 2×2 (2/0)、USB 3.2 Gen 1×6 (3/3)、USB 2.0×8 (4/4)
・フォームファクタ : microATX（244mm×244mm）

型番：TUF GAMING B560M-PLUS WIFI

JAN：0195553125277

メーカー製品ページ



ASUS TUF GAMING B560M-PLUS WIFI は、最新のIntel® プロセッサーに必要な要素をすべて取り入れ、ゲームに適した機能と確かな耐久性を兼ね備えています。このマザーボードは、ミリタリーグレードのコンポーネント、アップグレードされたパワーソリューション、および包括的な冷却システムを備えており、マラソンゲームでの安定したパフォーマンスを提供します。TUF GAMING B560M-PLUS WIFIは、新しいTUF Gamingロゴを採用し、TUF Gamingシリーズを定義する信頼性と安定性を反映したシンプルな幾何学的デザイン要素を取り入れています。






DrMOS

TUF GAMING B560シリーズマザーボードのオンボードVRMは、ハイサイドとローサイドのMOSFETとドライバを1つのパッケージに組み合わせた8+1 DrMOSパワーステージを利用し、第11世代Intel Coreプロセッサが求めるパワーと効率を実現します。



6層PCB設計

複数のPCB層が重要なコンポーネントから熱を奪い、CPUを純正の速度を超える速度に押し上げるためのヘッドルームを提供します。



ProCoolコネクタ

従来の電源入力と比較して、ProCoolコネクタは、PSUの電源ラインとの接触を確実にするために、厳しい仕様に基づいて構築されています。インピーダンスが低いため、ホットスポットやコネクタの故障を防ぐことができます。



TUF Gaming Alliance

TUF Gaming Allianceは、ASUSと信頼されているPCコンポーネントメーカーとのコラボレーションであり、PCケース、電源、CPUクーラー、メモリキットなどの幅広いパーツとの互換性を保証します。より多くのパートナーシップとコンポーネントが定期的に追加されることで、TUF Gaming Allianceはさらに強力に成長し続けます。

詳細はこちら



TUF LANGuard

TUF LANGuardは、ミリタリーグレードのイノベーションです。高度な信号結合技術とプレミアム表面実装コンデンサを統合してスループットを向上させ、落雷や静電気からマザーボードを保護します。



Intel® WiFi 6

Intel® WiFi 6モジュールは、802.11ax規格と互換性があり、理論上のピーク帯域幅を2.4Gbpsという驚異的な値にまで引き上げます。パワーユーザーにとってさらに重要なのは、競合するトラフィックが多い混雑したネットワークでより効率的に動作するように最適化されていることです。このマザーボードとASUSのWiFi 6ルーターを組み合わせて、WiFi 6のネットワークの可能性を存分に体験してください。



2.5ギガビットLAN

2.5Gオンボードイーサネットは、最大2.5倍の帯域幅の改善により、イーサネット接続を一気に加速します。 既存のイーサネットケーブルを使用すると、このネットワークアップグレードを活用して、よりスムーズでラグのないゲームを体験し、高解像度のビデオをすぐにストリーミングして、より高速なファイル転送を楽しむことができます。
対応CPU
Intel® Socket LGA1200 for 11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors*

Supports Intel® 14 nm CPU

Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**

* Refer to www.asus.com for CPU support list.

** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
チップセット AMD B560
メモリー Memory Channels:4DDR4 (Dual channel)
Max Memory Size:128GB

DDR4 5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory*

Dual Channel Memory Architecture

Supports Intel® Extreme Memory Profile (XMP)

OptiMem II

* 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz.

* 11th Gen Intel® processors support 3200/2933/2800/2666/2400/2133 natively.

* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.
グラフィックス
1 x DisplayPort 1.4**
1 x HDMI™ 2.0***

* Graphics specifications may vary between CPU types.

** Intel® 11th & 10th Gen processors support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz. Please refer to www.intel.com for any updates.

*** Only Intel® 11th Gen processors support HDMI™ 2.0 with max. resolution of 4K@60Hz, others will only support HDMI™ 1.4 with max. resolution of 4K@30Hz .Please refer to www.intel.com for any updates.
拡張スロット

1 x PCIe 4.0/3.0 x16 + 1 x PCIe 3.0 x16 (max. x4)

Intel® 11th &10th Gen Processors

1 x PCIe 4.0/3.0 x16 slot(s)*

- Intel® 11th Gen processors support PCIe 4.0 x16

- Intel®10th Gen processors support PCIe 3.0 x16

Intel® B560 Chipset

1 x PCIe 3.0 x16 slot (supports x4 mode)

1 x PCIe 3.0 x1 slots
ストレージ Supports 2 x M.2 slots and 6 x SATA 6Gb/s ports

Intel®11th Gen Processors

M.2_1 slot (Key M), type 2242/2260/2280

- Only Intel® 11th Gen processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs

Intel® B560 Chipset

M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes)*

6 x SATA 6Gb/s ports

To enable Intel® Optane™ Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology.

* M.2_2 slot shares bandwidth with SATA_2.When M.2_2 slot is operating in SATA mode, SATA_2 will be disabled.
Ethernet 1 x Realtek 2.5Gb Ethernet
Wireless & Bluetooth Intel® Wi-Fi 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Supports 2.4/5GHz frequency band
Bluetooth v5.0 or later
USB Rear USB:Total 9 ports

2 x USB 3.2 Gen 2 port(s) (2 x Type-A)

3 x USB 3.2 Gen 1 port(s) (2 x Type-A+ 1 x USB Type-C®)

4 x USB 2.0 port(s) (4 x Type-A)


Front USB:Total 7 ports

1 x USB 3.2 Gen Gen 1 connector(s) (support(s) USB Type-C®)

1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports

2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports
オーディオ

Realtek ALC897/887 7.1 Surround Sound High Definition Audio CODEC*

- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking

- Supports up to 24-Bit/192 kHz playback

Audio Features

- Audio Shielding

- Rear optical S/PDIF out port

- Premium Japanese audio capacitors

- Dedicated audio PCB layers

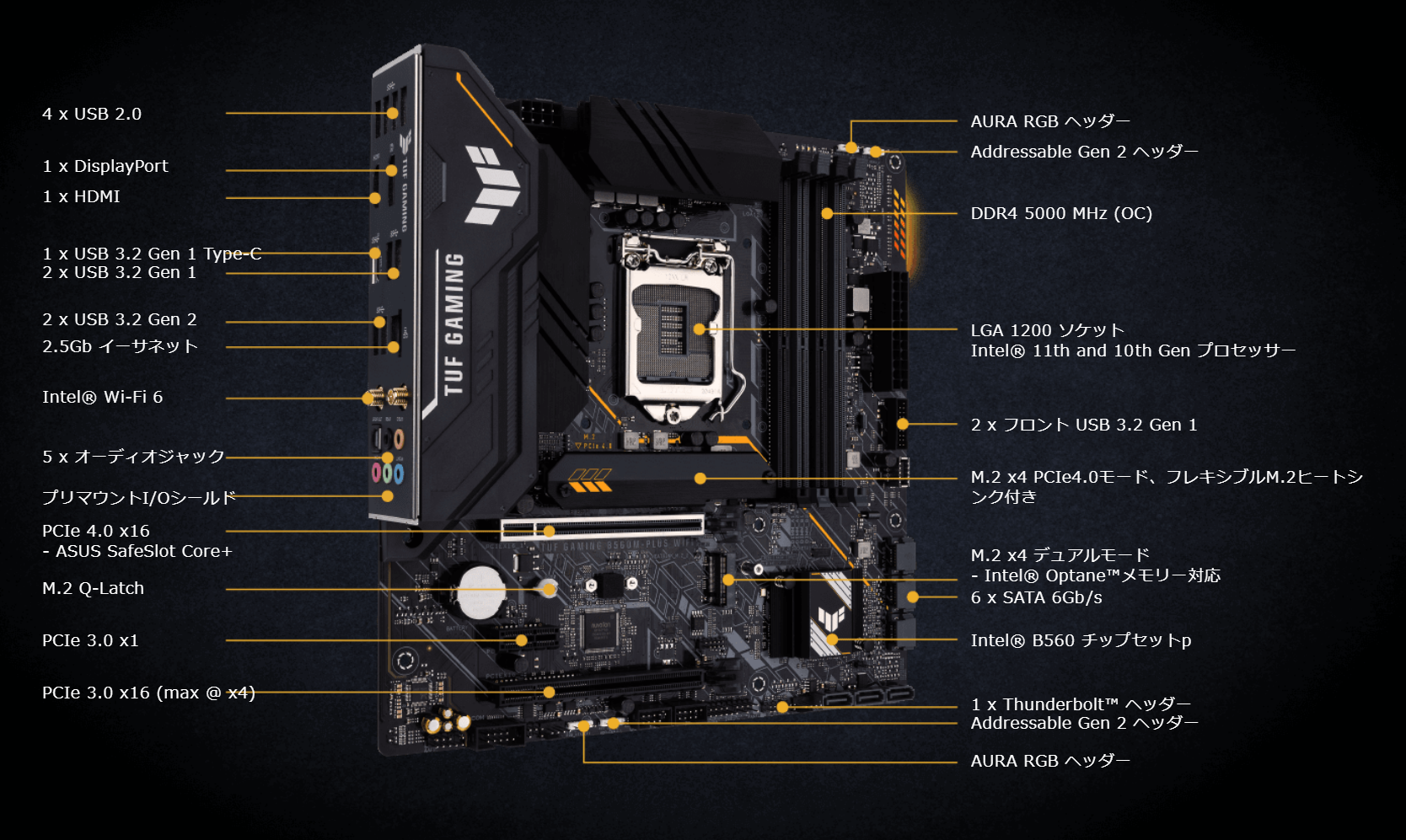

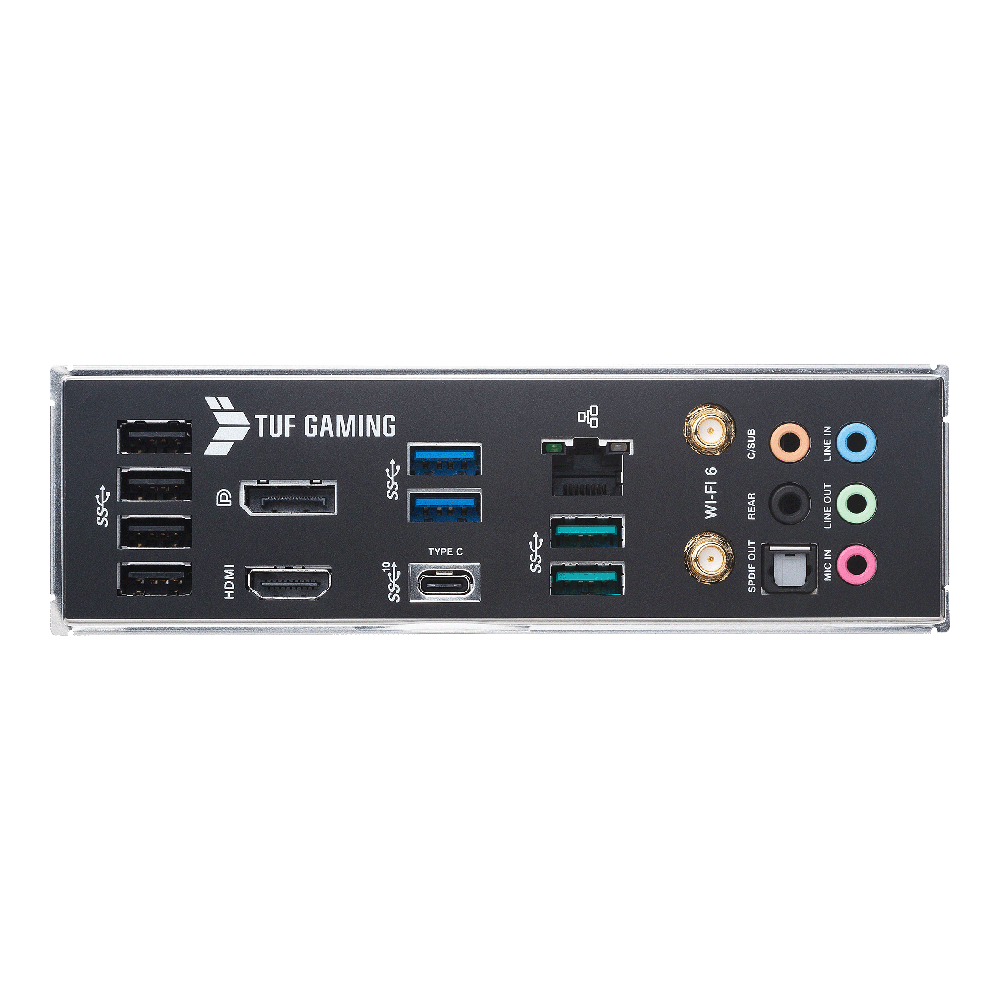

Back Panel I/O Ports

2 x USB 3.2 Gen 2 port(s) (2 x Type-A)

3 x USB 3.2 Gen 1 port(s) (2 x Type-A, 1 x USB Type-C®)

4 x USB 2.0 port(s) (4 x Type-A)

1 x DisplayPort

1 x HDMI™ port

1 x ASUS Wi-Fi Module

1 x Realtek 2.5Gb Ethernet port

5 x Audio jacks

1 x Optical S/PDIF out port
Intrernal I/O Connectors

1 x TB Header (for add-on TB card)

Fan and Cooling related

1 x 4-pin CPU Fan header(s)

1 x 4-pin CPU OPT Fan header(s)

2 x 4-pin Chassis Fan header(s)

Power related

1 x 24-pin Main Power connector

1 x 8-pin +12V Power connector

Storage related

2 x M.2 slots (Key M)

6 x SATA 6Gb/s ports

USB

1 x USB 3.2 Gen 1 connector (support(s) USB Type-C®)

1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports

2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports

Miscellaneous

2 x AURA Addressable Gen 2 header(s)

2 x AURA RGB header(s)

1 x Clear CMOS header

1 x COM Port header

1 x Front Panel Audio header (AAFP)

1 x 20-3 pin System Panel header with Chassis intrude function

1 x Thunderbolt™ header
Special Features

Y

ASUS TUF PROTECTION

- Digital power design with DrMOS

- Enhanced DRAM Overcurrent Protection

- ESD Guards

- TUF LANGuard

- Overvoltage Protection

- SafeSlot Core+

- Stainless-Steel Back I/O

ASUS Q-Design

- M.2 Q-Latch

- Q-DIMM

- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])

- Q-Slot

ASUS Thermal Solution

- Flexible M.2 heatsink

- VRM heatsink design

ASUS EZ DIY

- ProCool

- Pre-mounted I/O shield

AURA Sync

- AURA RGB header(s)

- Addressable Gen 2 RGB header(s)
Software Features

ASUS Exclusive Software

Armoury Crate

- AURA Creator

- AURA Sync

- Two-Way AI Noise Cancelation

AI Suite 3

- Performance And Power Saving Utility

TurboV EVO

EPU

Digi+ VRM

Fan Xpert 2+

- EZ update

TUF GAMING CPU-Z

AI Charger

ASUS Turbo LAN

DAEMON Tools

DTS Custom for GAMING Headsets

MyAsus

Norton Anti-virus software (Free Trial version)

WinRAR

UEFI BIOS

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ Mode
BIOS 128 Mb Flash ROM, UEFI AMI BIOS
Manageability WOL by PME, PXE

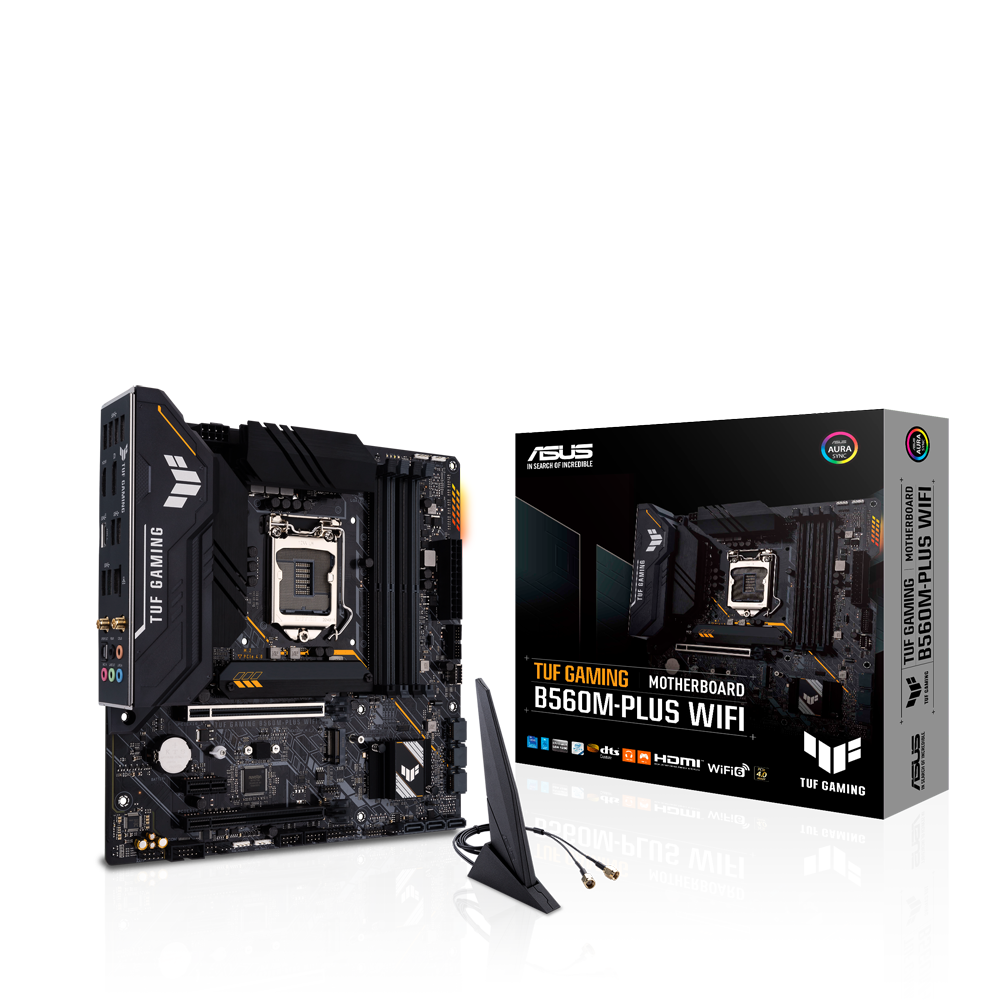

主な付属品

2 x SATA 6Gb/s cables

Miscellaneous

1 x ASUS Wi-Fi moving antennas

1 x M.2 Rubber Package(s)

1 x M.2 SSD screw package(s)

1 x TUF Gaming sticker

Installation Media

1 x Support DVD

Documentation

1 x TUF Certification card

1 x User manual


※BIOSやドライバーなどは、ASUS WEBサイトのサポートページからもダウンロードいただけます。
OS Windows® 10 64-bit
フォームファクター
mATX Form Factor
9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )



※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
