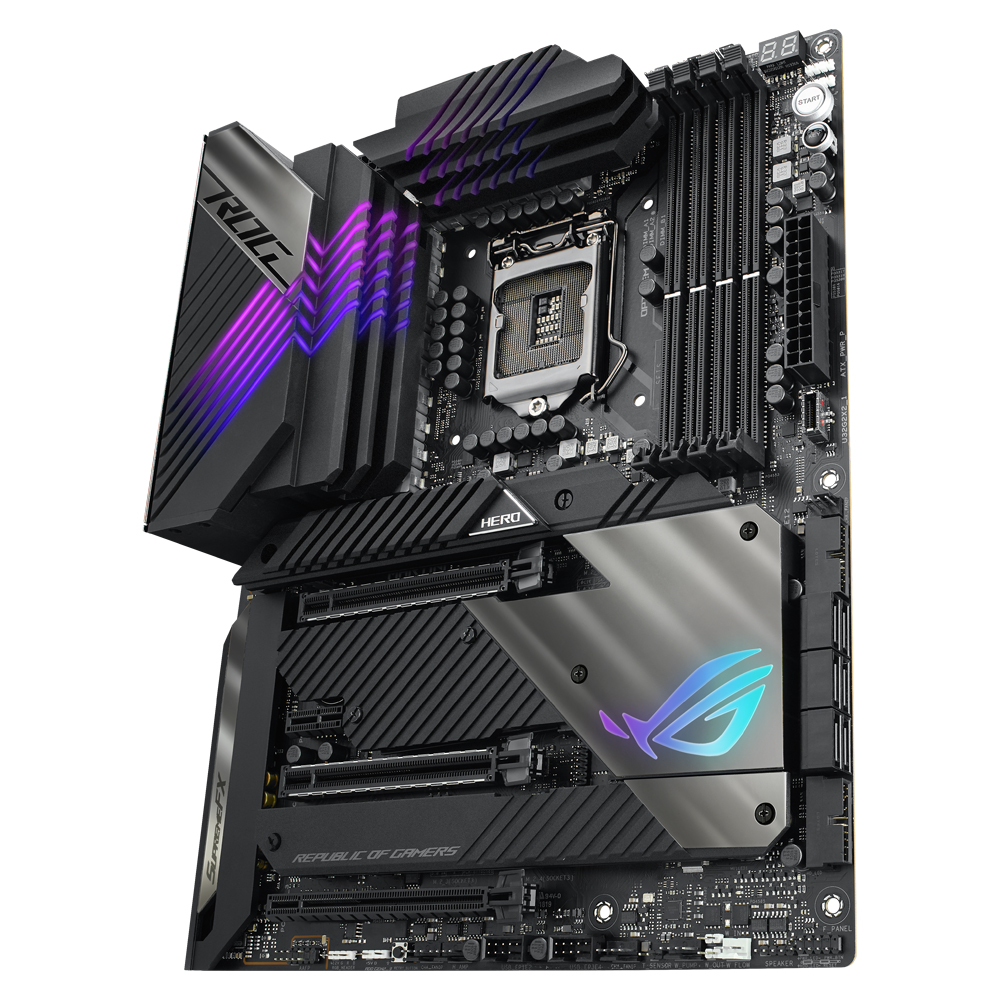

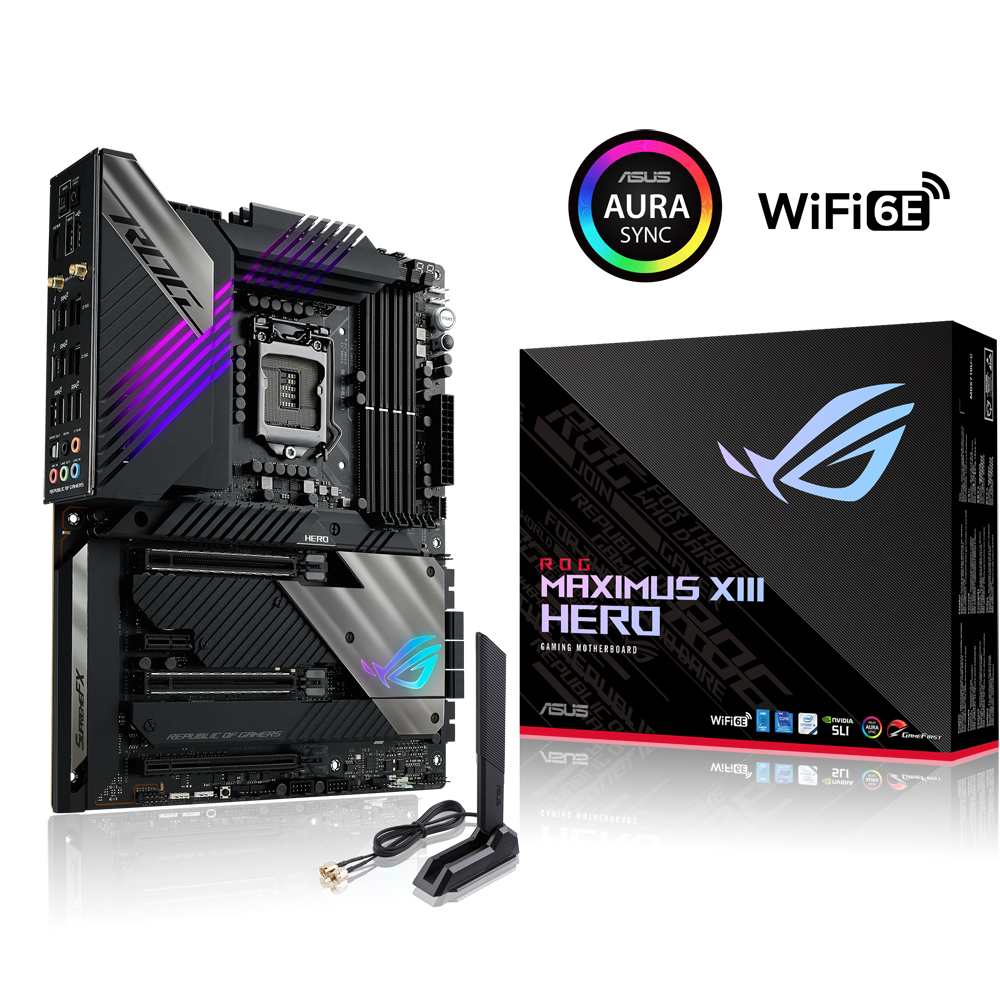

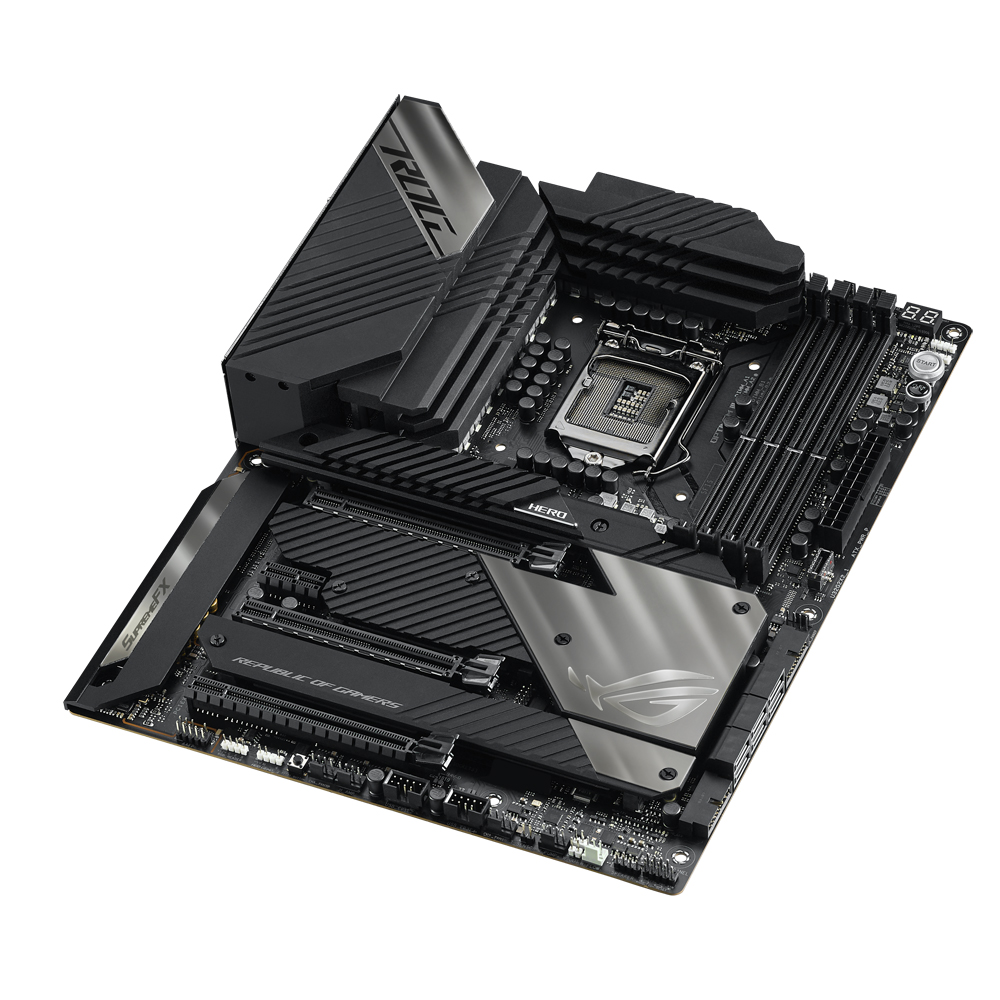

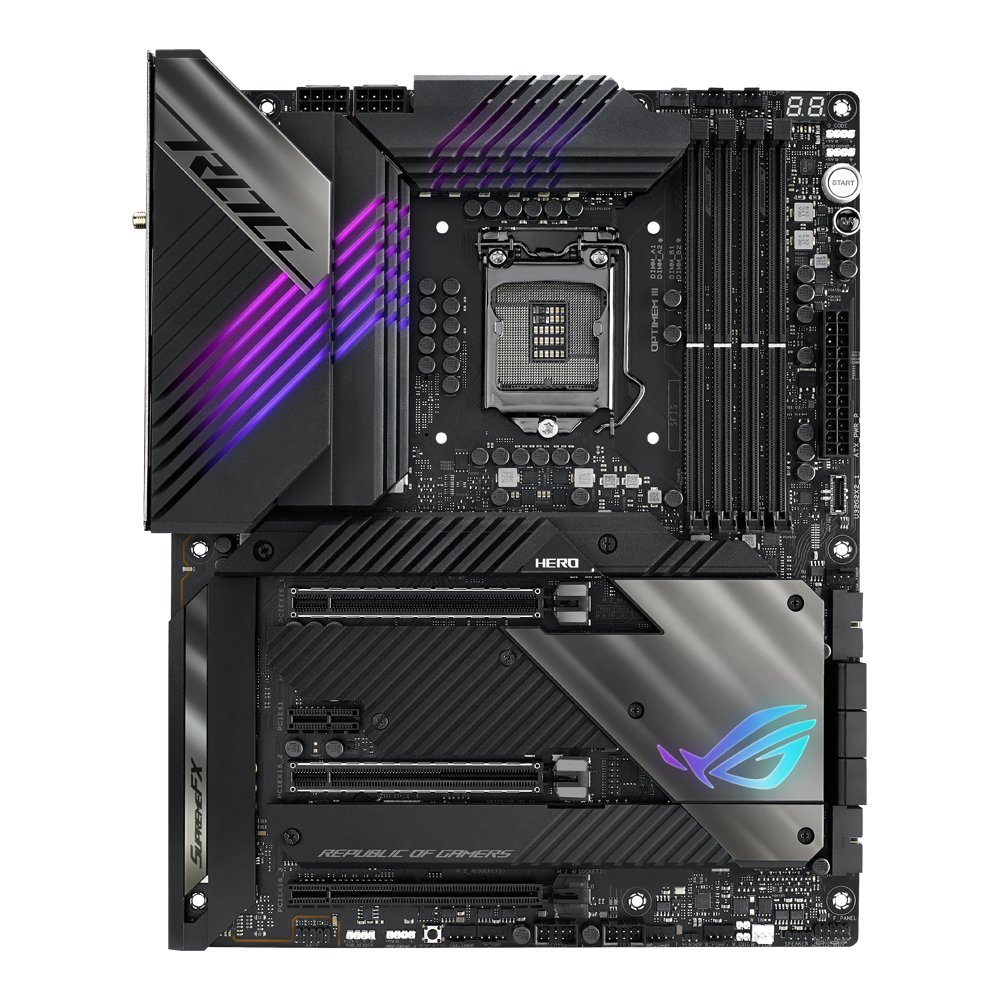

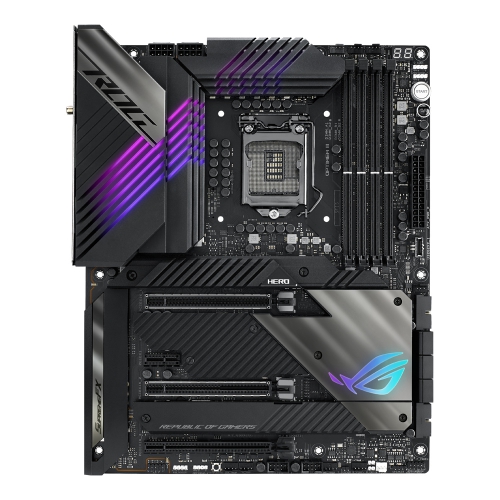

ROG MAXIMUS XIII HERO

ROG MAXIMUS XIII HERO

14+2フェーズの電源回路、デュアル2.5G LAN & Wi-Fi 6E対応
M.2は最大4基、Thunderbolt 4を搭載するZ590マザーボード

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel Z590
・対応メモリ : DDR4-5333×4（最大128GB）
・画面出力端子 : HDMI 2.0*×1、Intel® Thunderbolt™ 4×2 (USB-C / DisplayPort 1.4、Thunderbolt™
ビデオ出力をサポート)
・拡張スロット : PCIe 4.0 x16×2、PCIe 3.0 x16×1、PCIe 3.0 x1×1
・ストレージ機能 : M.2×4、SATA 6Gb/s×6
・無線機能 : Wi-Fi 6E** (802.11 a/b/g/n/ac/ax)、 Bluetooth 5.2
・有線LAN機能 : 2.5GBASE-T×2
・USB（外部/内部）: Thunderbolt™ 4×2 (2/0) 、USB 3.2 Gen 2x2×1 (0/1)、USB 3.2 Gen 2×6 (6/0)、USB 3.2 Gen 1×4 (0/4)、USB 2.0×6 (2/4)
・フォームファクタ : ATX（305mm×244mm）

*10th CPU時HDMI 1.4
**本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください

型番：ROG MAXIMUS XIII HERO

JAN：0195553089357

メーカー製品ページ


ROG Maximus XIII Heroは、アップグレードされた高いパワー、冷却性能、接続性をステルスな外観の下に詰め込むことで進化したマザーボードす。
AIで強化されたコントロールやカスタマイズ可能なAuraSyncイルミネーションなどのROG機能を備えたハイエンドのゲームビルドにオススメの一枚です。

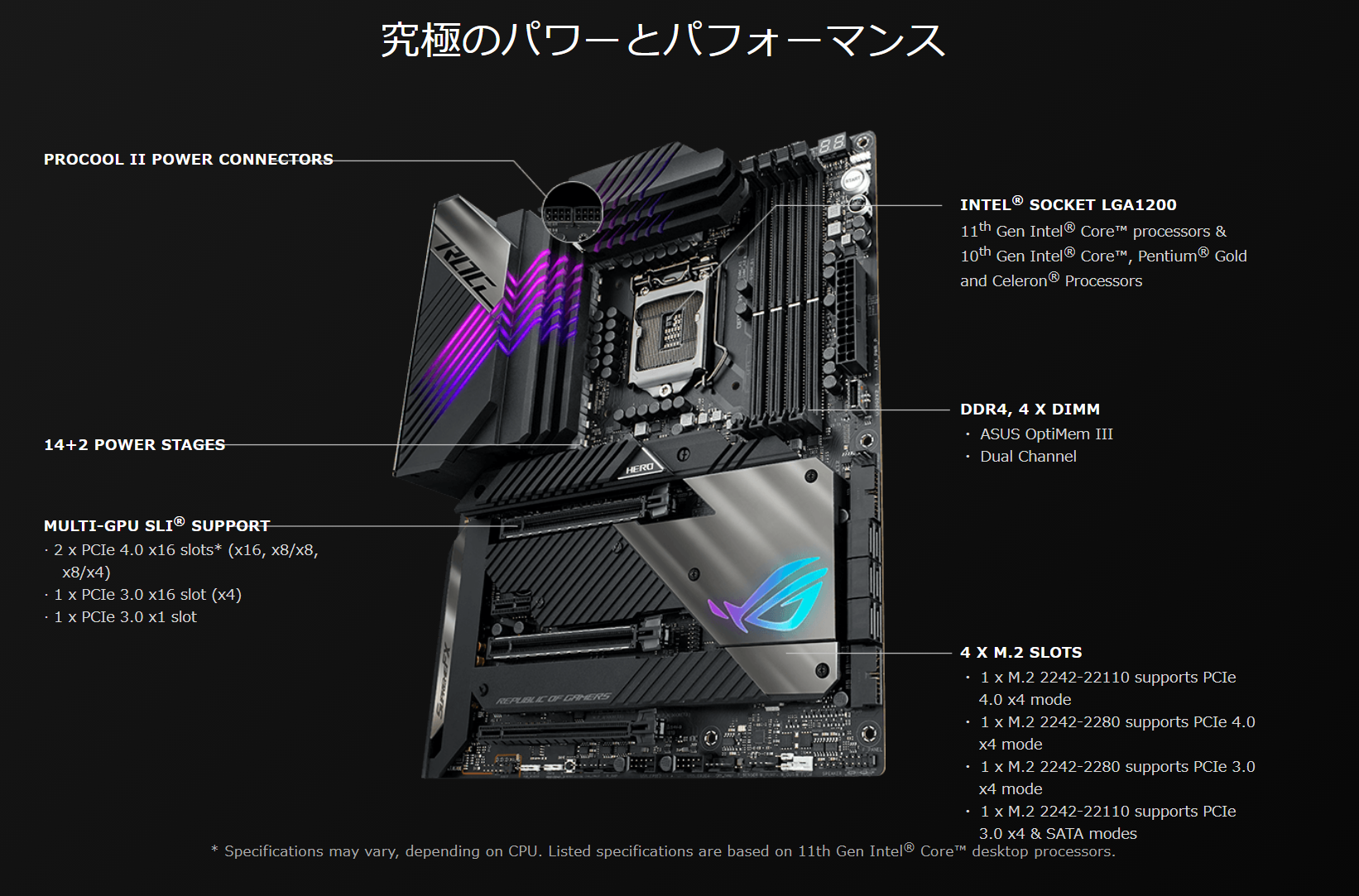

優れた電源回路

第11世代Intel®Core™Rocket Lakeプロセッサー向けに電源回路と最適化された冷却設計がされています。14+2 PowerStageはハイサイドとローサイドのMOSFETとドライバーを単一のパッケージに組み合わせることで、最新のプロセッサーが要求するパワーと効率を提供します。高温にも耐えるチョーク、コンデンサを採用しProCool II電源コネクタを採用することで電力線をしっかりと接続することできます。



M.2スロット4基搭載

ROG MAXIMUS XIII HEROは、4つのオンボードM.2スロットを備えています。そのうちの2つは、PCIe 4.0を標準サポートし、最新のIntelプロセッサーで利用可能な最大のストレージと最速のデータ速度を提供します。 また、PCIe 4.0 SSDの熱をM.2バックプレートを搭載することで放熱をします。]



2つのThunderbolt 4(USB-C) ポート搭載

バックパネルには、最新の高速デバイスおよびドライブに最大40Gbpsの双方向帯域幅を提供するThunderbolt 4(USB-C) を2ポート搭載しています。Thunderbolt 4は、最大2つの外部4Kディスプレイもサポートし、PCIe帯域幅を最大32Gbpsに拡張することもできます。



MemTest86

ROG UEFI（BIOS）には、MemTest86がプリインストールされています。テストを実行して、USBスティックやOSにアクセスすることなく、ワンクリックでメモリの問題を特定します。 メモリレポートは、参照用にBIOSアーカイブにも保存されます。



デュアルIntel 2.5G LAN & Intel Wi-Fi 6E

オンボードのIntel ® 2.5 Gbイーサネットは、有線接続を強化し、標準のイーサネット接続の2.5倍の速度で、高速なファイル転送、スムーズなラグのないゲーム、高解像度ビデオストリーミングを実現します。
オンボードWiFi6E* テクノロジーは、6GHz帯域で新たに利用可能な無線スペクトルを利用し、5GHz帯域の最大3倍の帯域幅と最大7つの160MHz帯域を提供して、容量の向上とパフォーマンスの向上とともに超高速ワイヤレスネットワーク速度を実現します。

*本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください
対応CPU Intel® Socket LGA1200 for 11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® 14 nm CPU

Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
搭載チップセット Intel® Z590 Chipset
メインメモリ

Memory Channels:
4DDR4 (Dual channel)
Max Memory Size:
128GB
 DDR4 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory*

Dual Channel Memory Architecture

Supports Intel® Extreme Memory Profile (XMP)
OptiMem III
* 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz.
* 11th Gen Intel®  Core™ processors support 3200/2933/2800/2666/2400/2133 natively.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.
グラフィックス
2 x HDMI 2.0
2 x Intel® Thunderbolt™ 4 ports
1 x HDMI™ 2.0***
1 x HDMI™ 2.0**
2 x Intel® Thunderbolt™ 4 ports (USB Type-C®) support DisplayPort 1.2/1.4 and Thunderbolt™ video outputs *
 * Graphics specifications may vary between CPU types.

** Only Intel® 11th Core™ processors support HDMI™ 2.0 with max. resolution of 4K@60Hz, others will only support HDMI™ 1.4 with max. resolution of 4K@30Hz .Please refer to www.intel.com for any updates.
拡張スロット 2 x PCIe 4.0/3.0 x16 (x16, x8/x8, x8/x4) + 1 x PCIe 3.0 x16 (max. x4)

Intel® 11th &10th Gen Processors
2 x PCIe 4.0/3.0 x16 slot(s)*
- Intel® 11th Core™ processors support PCIe 4.0 x16 or x8/x8 or x8/x4 mode(s)
- Intel®10th Core™ processors support PCIe 3.0 x16 or x8/x8 or x8/x4 mode(s)

Intel® Z590 Chipset
1 x PCIe 3.0 x16 slot (supports x4 mode)**
1 x PCIe 3.0 x1 slots
* Supports PCIe bandwidth bifurcation for RAID on CPU function.
**PCIEX16_3 shares bandwidth with SATA6G_12 and SATA6G_34. When PCIEX16_ 3 is populated SATA6G_12 and SATA6G_34 will be disbabled.
When PCIEX16_3 run at default (x2) mode, SATA6G_34 is disabled.
When PCIEX16_3 run at x4 mode, SATA6G_12 and SATA6G_34 are disabled.
マルチGPU

Supports NVIDIA 2-Way SLI® Technology*

*Support varies with different graphics cards
ストレージ

Supports 4 x M.2 slots and 6 x SATA 6Gb/s ports

Intel®11th &10th Gen Processors

M.2_1 slot (Key M), type 2242/2260/2280/22110
- Only Intel® 11th Core™ processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs

M.2_2 slot (Key M), type 2242/2260/2280**
- Intel® 11th Core™ processors support PCIe 4.0 x4 mode
- Intel® 10th Core™ processors support PCIe 3.0 x4 mode

Intel® Z590 Chipset

M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 mode)
M.2_4 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)*
6 x SATA 6Gb/s ports

Raid function for PCIe mode SSD in Intel® Rapid Storage Technology is available with either 1. Intel® SSDs installed in both CPU-attached and PCH-attached slots, or 2. any other 3rd party SSDs installed in PCH-attached slots.

To enable Intel® Optane™ Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology.

*When M.2_4 is pupulated, SATA6G_56 will be disabled.
**M.2_2 shares bandwidth with PCIEX16_1 and PCIEX16_2. When M.2_2 is enabled, PCIEX16_1 will run at x8 mode and PCIEX16_2 will run at x4 mode.
LAN 2 x Intel® I225-V 2.5Gb Ethernet
ASUS LANGuard
Wireless & Bluetooth 2x2 Tri-Band Intel Wi-Fi a/b/g/n/ac/ax/az + BT5.2

※本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください
USB Rear USB:Total 10 ports
2 x Thunderbolt™ 4 port(s) (2 x USB Type-C®) with up to 5V/3A, 15W charging support

6 x USB 3.2 Gen 2 port(s) (6 x Type-A)

2 x USB 2.0 port(s) (2 x Type-A)

Front USB:Total 9 ports
1 x USB 3.2 Gen 2x2 connector(s) (suppport(s) USB Type-C®)

2 x USB 3.2 Gen 1 header(s) support(s) additional 4 USB 3.2 Gen 1 ports

2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports

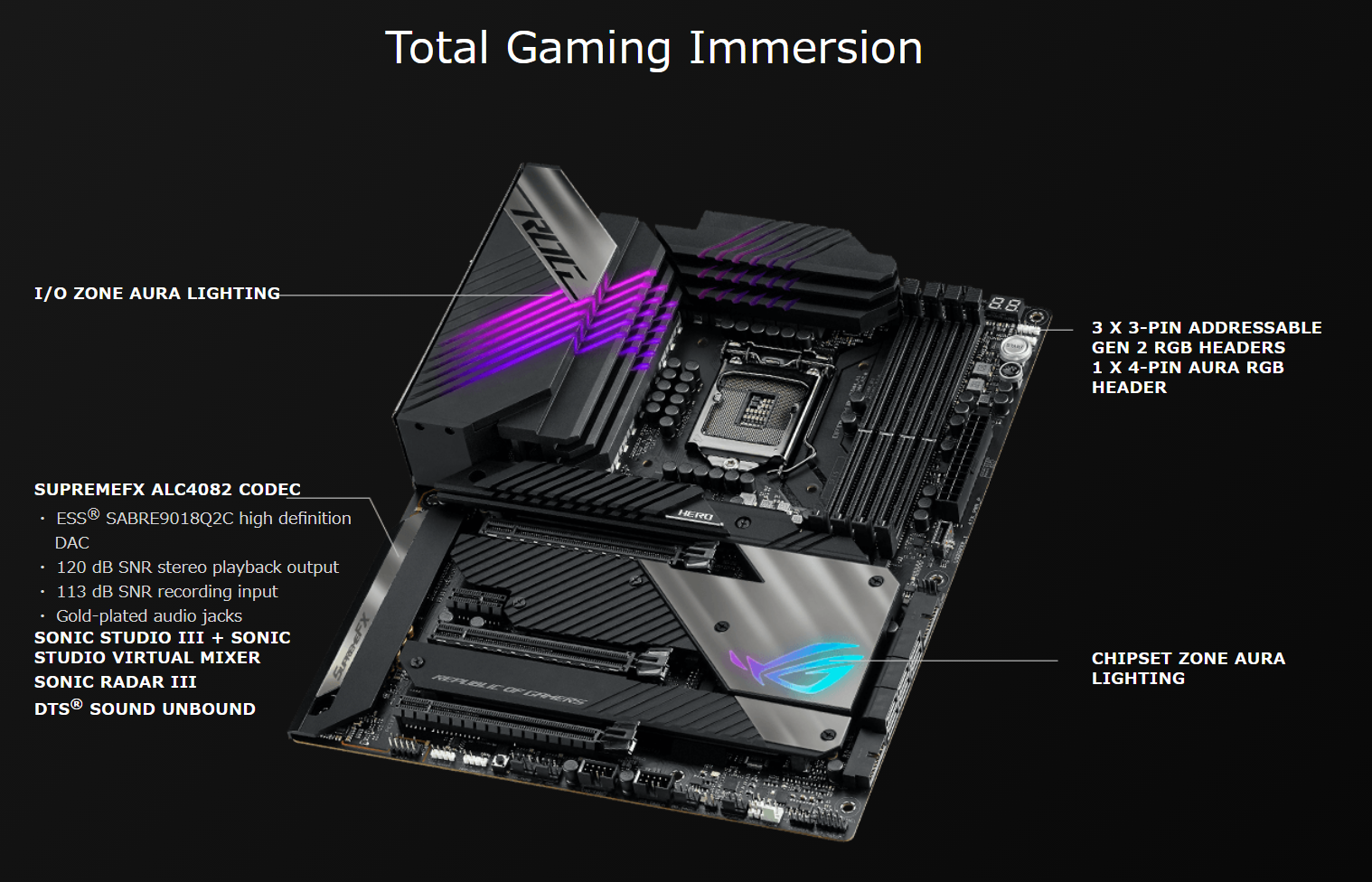

オーディオ
ALC4082
Audio Features

- SupremeFX Shielding Technology

- ESS® SABRE9018Q2C DAC/AMP

- Gold-plated audio jacks

- Rear optical S/PDIF out port

- Premium Japanese audio capacitors

- Audio cover

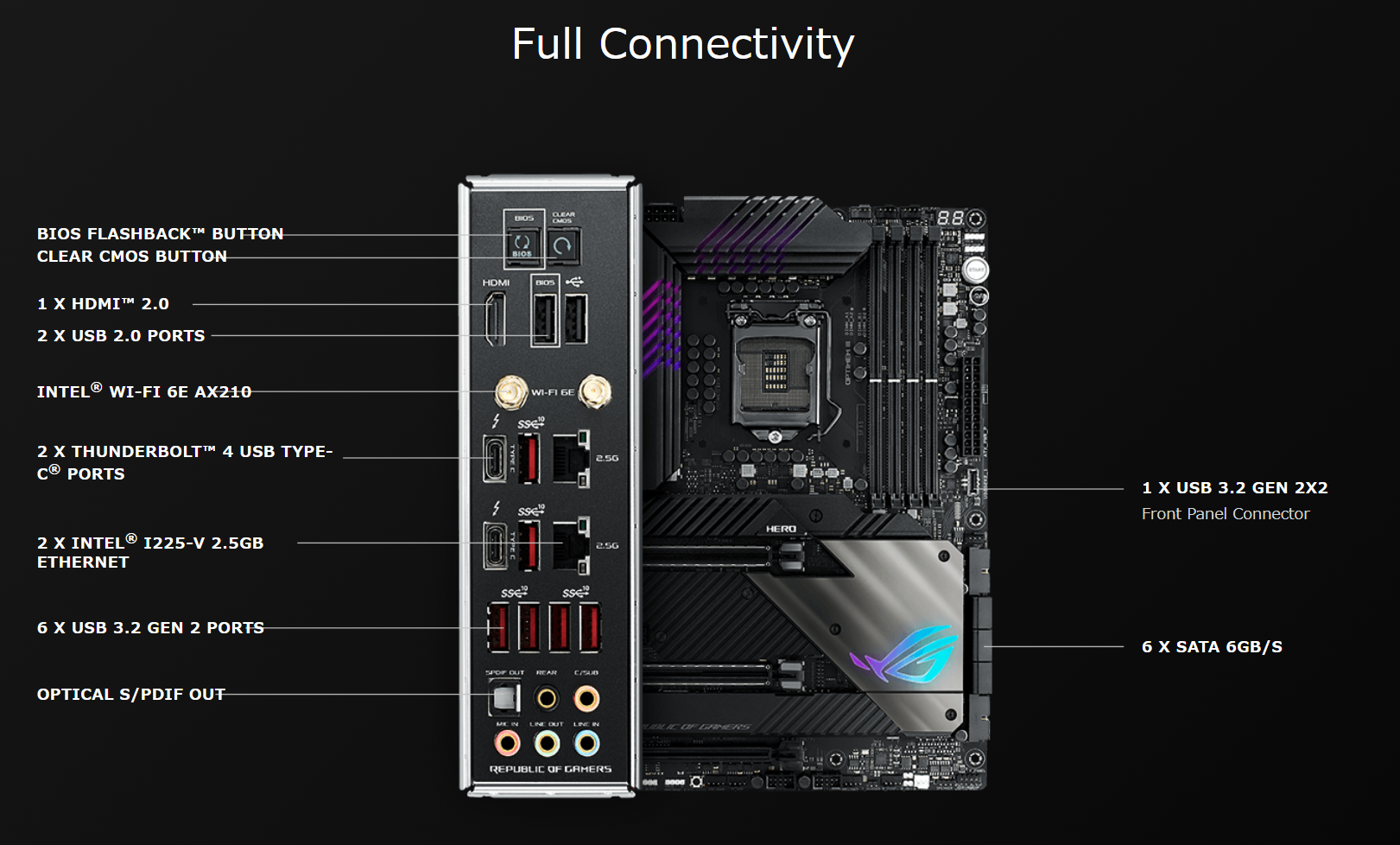

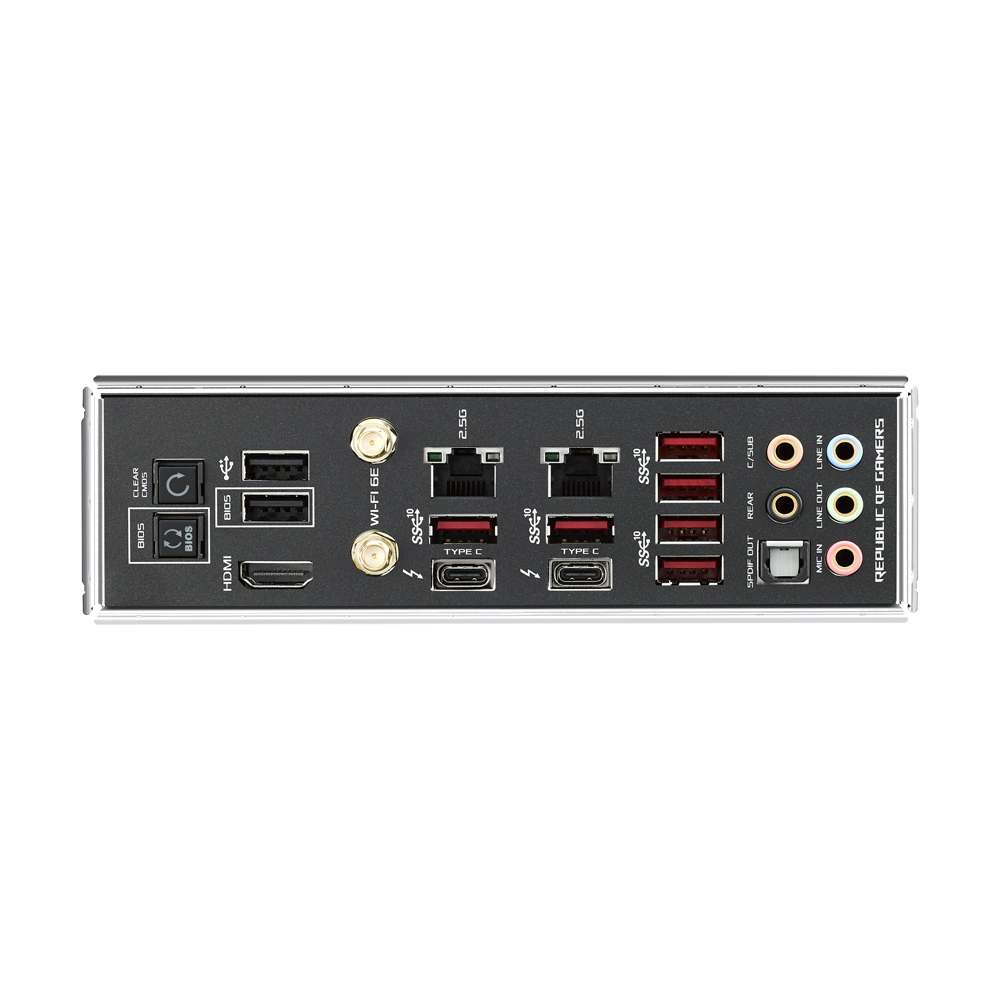

Back Panel I/O Ports

2 x Thunderbolt™ 4 USB Type-C® port(s)

6 x USB 3.2 Gen 2 port(s) (6 x Type-A)

2 x USB 2.0 port(s) (2 x Type-A)

1 x HDMI™ port

1 x ASUS Wi-Fi Module

2 x Intel® I225-V 2.5Gb Ethernet

5 x Gold-plated audio jacks

1 x Optical S/PDIF out port

1 x BIOS FlashBack™  button

1 x Clear CMOS button
Intrernal I/O Connectors 2 x Thunderbolt™  4 port(s) (2 x USB Type-C®) with up to 5V/3A, 15W charging support
Fan and Cooling related

1 x 4-pin CPU Fan header(s)
1 x 4-pin CPU OPT Fan header(s)
1 x 4-pin AIO Pump header(s)
3 x 4-pin Chassis Fan header(s)
1 x 4-pin H_AMP Fan header(s)
1 x W_PUMP+ header(s)
1 x 2-pin Water In header
1 x 2-pin Water Out header
1 x 3-pin Water Flow header

Power related

1 x 24-pin Main Power connector
2 x 8-pin +12V Power connector

Storage related

4 x M.2 slots (Key M)
6 x SATA 6Gb/s ports

USB

1 x USB 3.2 Gen 2x2 connector (support(s) USB Type-C®)
2 x USB 3.2 Gen 1 header(s) support(s) additional 4 USB 3.2 Gen 1 ports
2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports

Miscellaneous

3 x AURA Addressable Gen 2 header(s)
1 x AURA RGB header(s)
1 x FlexKey button
1 x Front Panel Audio header (AAFP)
1 x ReTry button
1 x Speaker header
1 x SPI TPM header (14-1pin)
1 x Start button
1 x 10-1 pin System Panel header
1 x Thermal Sensor header
Special Features Extreme OC Kit

- FlexKey button
- ReTry button
- Start button

Extreme Engine Digi+

- 10K Black Metallic Capacitors
- MicroFine Alloy Choke

ASUS Q-Design

- Q-Code
- Q-Connector
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot

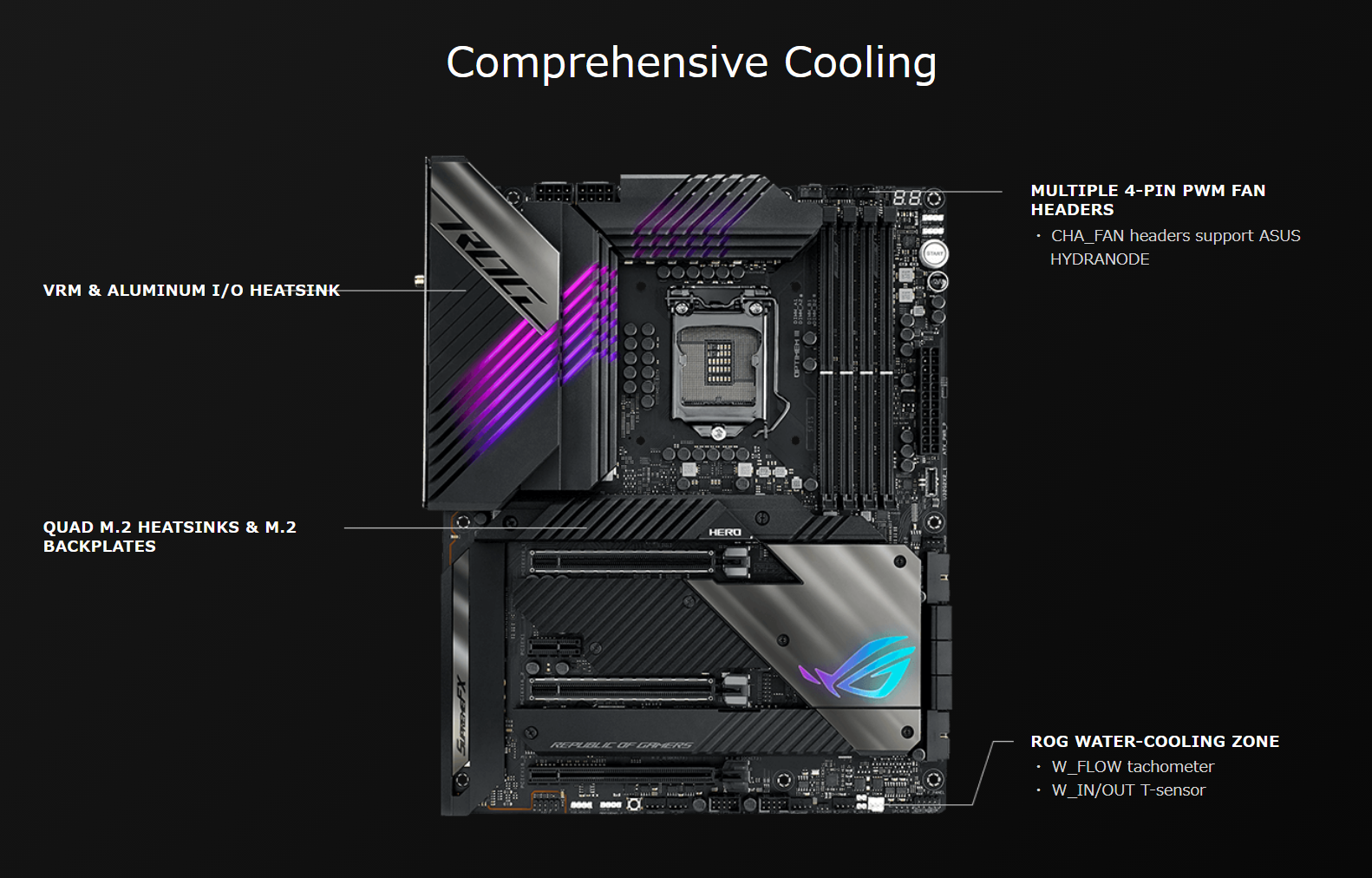

ASUS Thermal Solution

- M.2 heatsink backplate
- M.2 heatsink
- VRM heatsink design

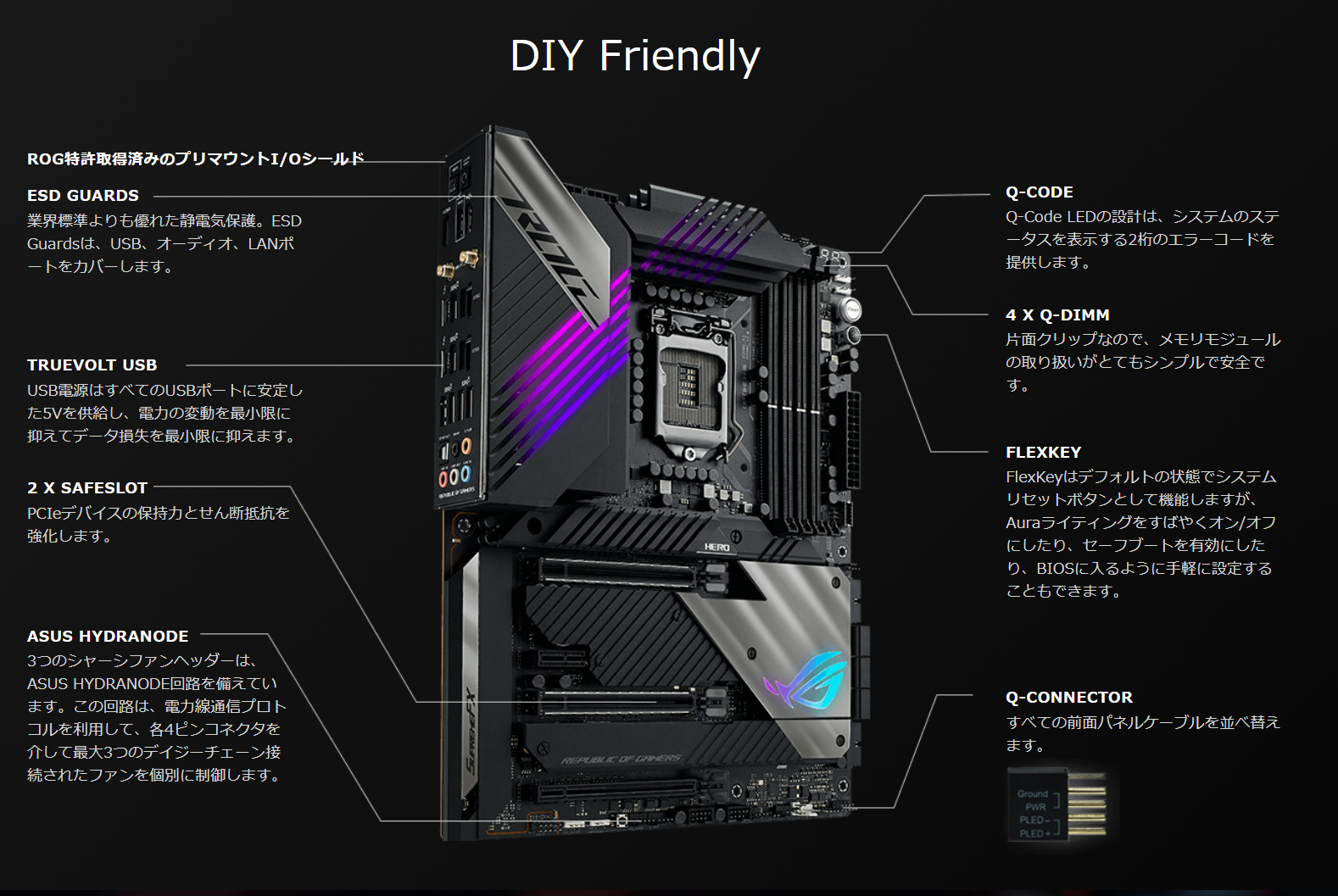

ASUS EZ DIY

- BIOS FlashBack™ button
- Clear CMOS button
- ProCool II
- Pre-mounted I/O shield
- SafeSlot

AURA Sync

- AURA RGB header(s)
- Addressable Gen 2 RGB header(s)

ASUS HYDRANODE

- 3 x Chassis fan support* (CHA_FAN1P,CHA_FAN2P,CHA_FAN3P)

 * Visit ASUS Website for the latest compatibility list.
Software Features

ROG Exclusive Software

- Mem Tweakit

- RAMCache III

- ROG CPU-Z

- GameFirst VI

- Sonic Studio III + Sonic Studio Virtual Mixer

- Sonic Radar III

- DTS® Sound Unbound

- Overwolf

- BullGuard Internet Security (1-year full version)


ASUS Exclusive Software

Armoury Crate

- AIDA64 Extreme (1 year full version)

- AURA Creator

- AURA Sync

- Two-Way AI Noise Cancelation


AI Suite 3


- 5-Way Optimization with AI Overclocking


 TPU

 EPU

 DIGI+ Power Control

 Fan Xpert 4

 Turbo app

- EZ update

AI Charger


DAEMON Tools

MyASUS

WinRAR

UEFI BIOS

MemTest86

AI Overclocking Guide

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ Mode
BIOS 256 Mb Flash ROM, UEFI AMI BIOS
Manageability WOL by PME, PXE
主な付属品

Cables

1 x ARGB RGB extension cable
1 x RGB extension cable
4 x SATA 6Gb/s cables

Miscellaneous

1 x ASUS Wi-Fi moving antennas
1 x M.2 SSD screw package(s)
1 x Q-connector
1 x ROG key chain
1 x ROG Graphics card holder
1 x ROG stickers
1 x ROG thank you card

Installation Media

1 x Support DVD

※BIOSやドライバー等はASUSのWEBサイトのサポートページよりからもダウンロードいただけます。

Documentation
1 x User manual
OS Windows® 10 64-bit
フォームファクター（サイズW×D） ATX
30.5cm x 24.4cm


※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
