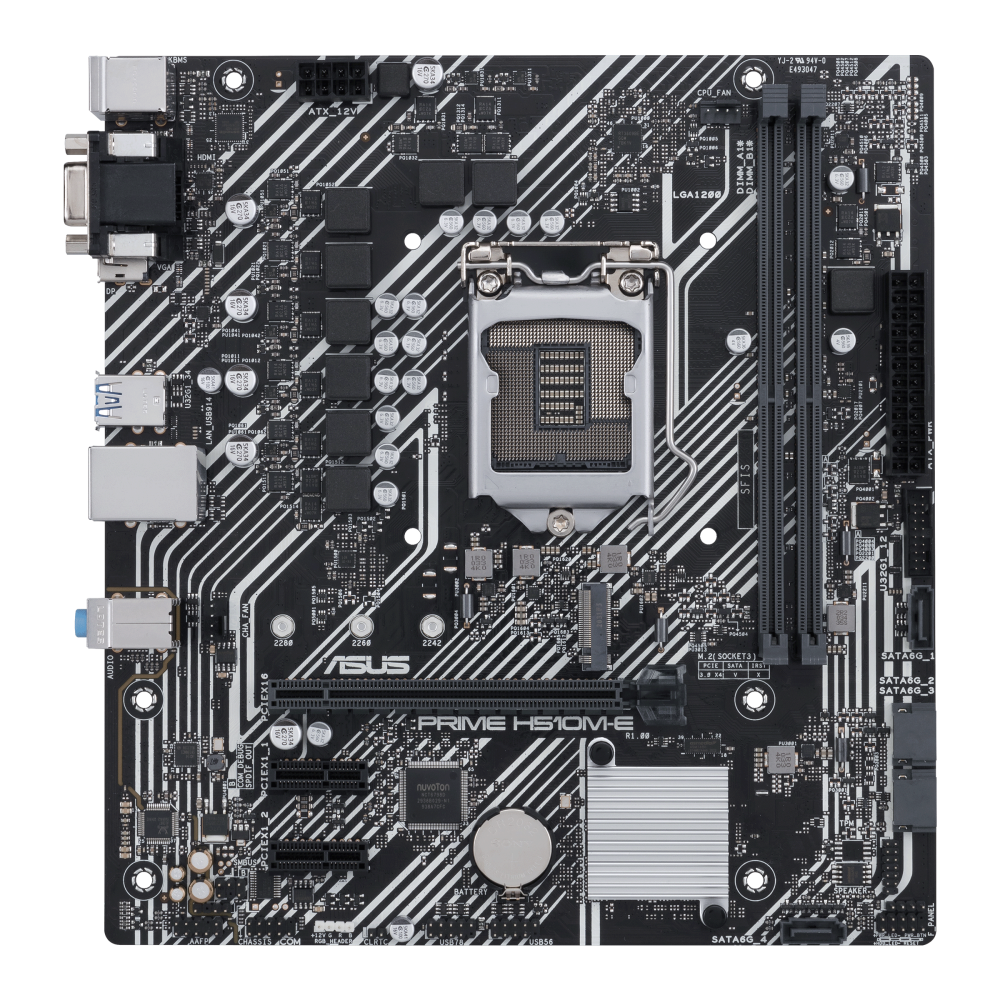

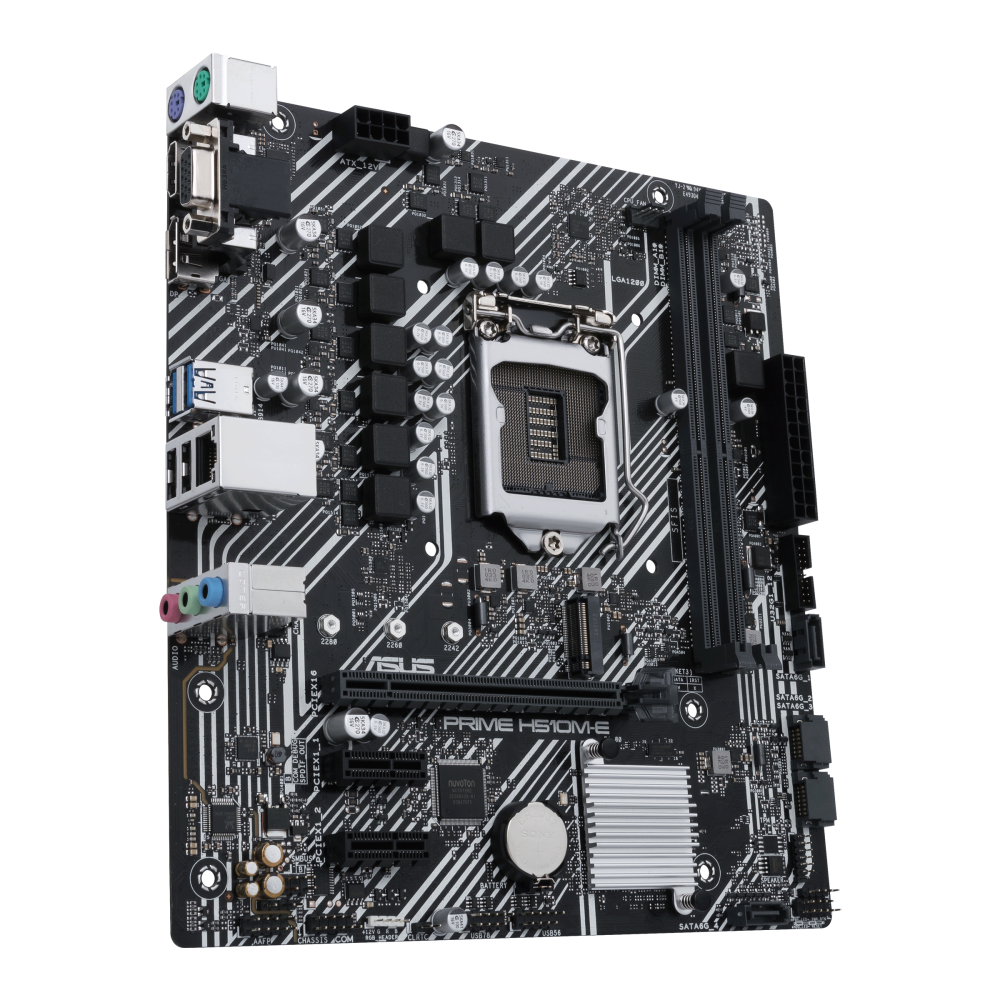

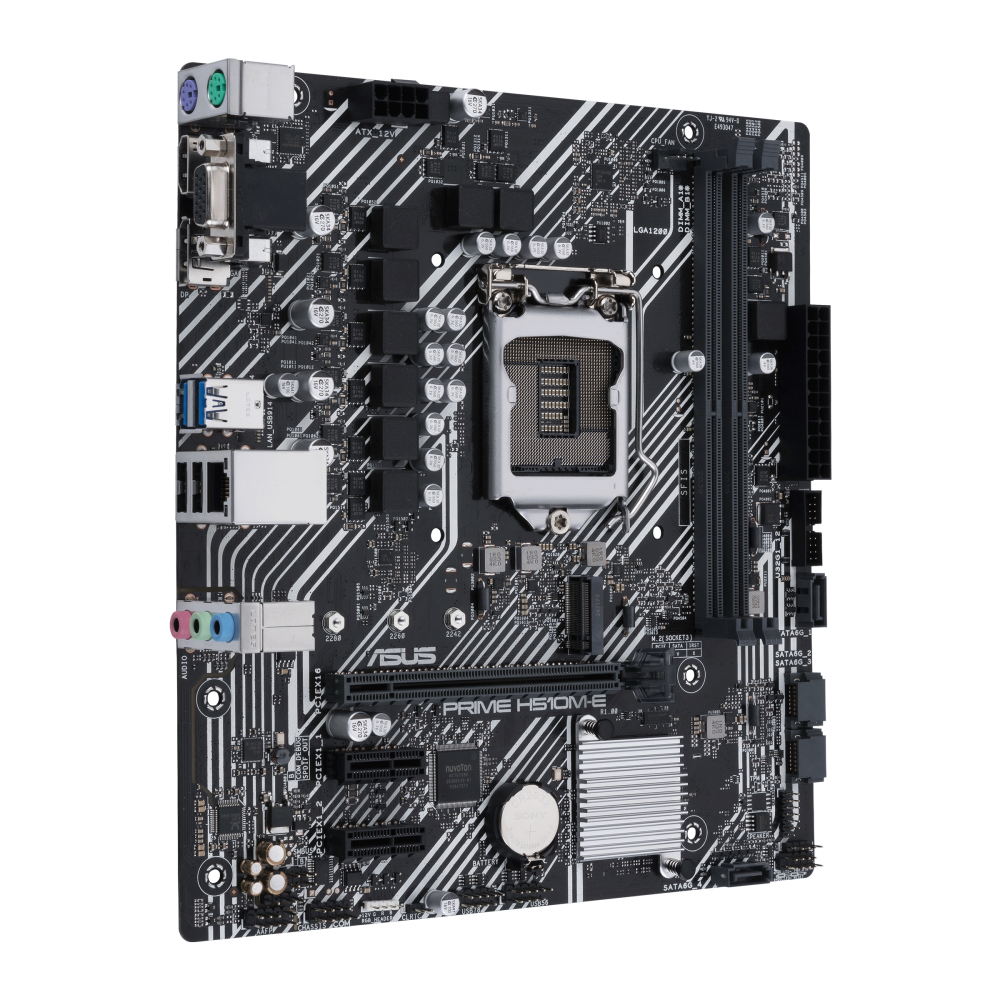

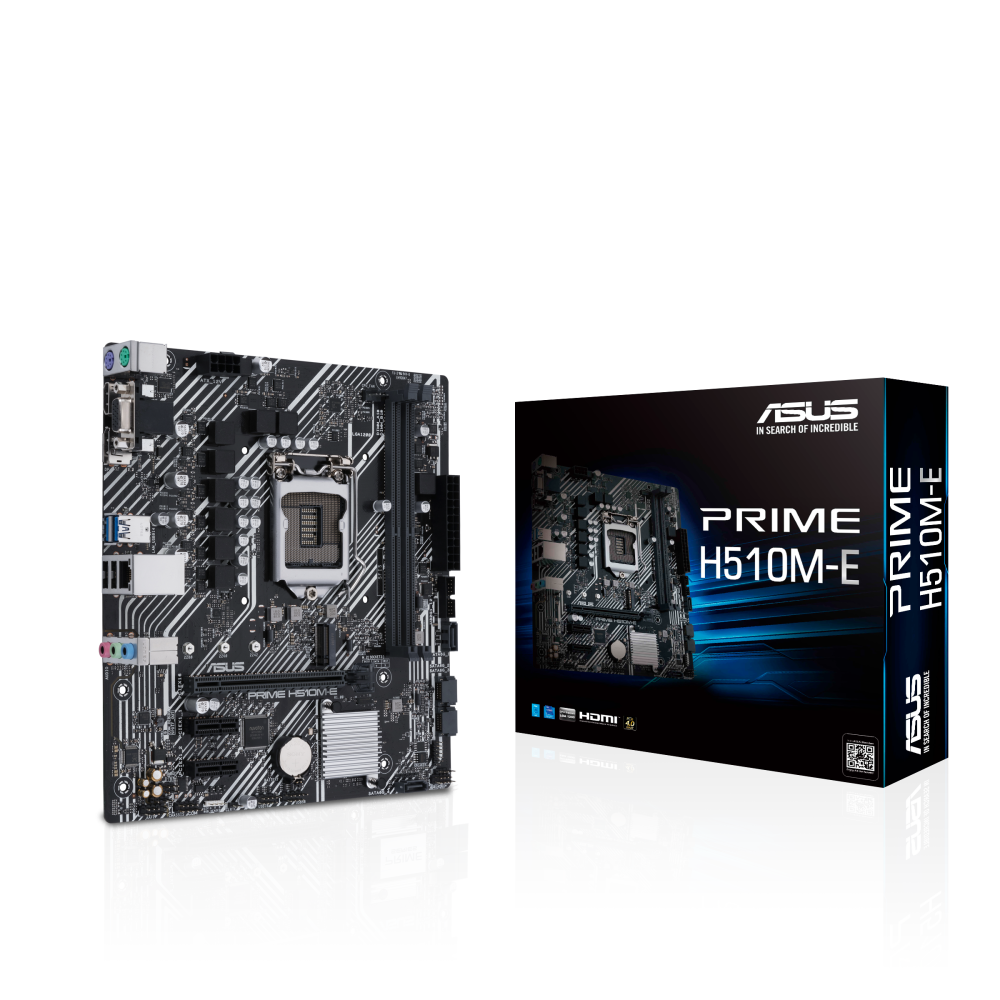

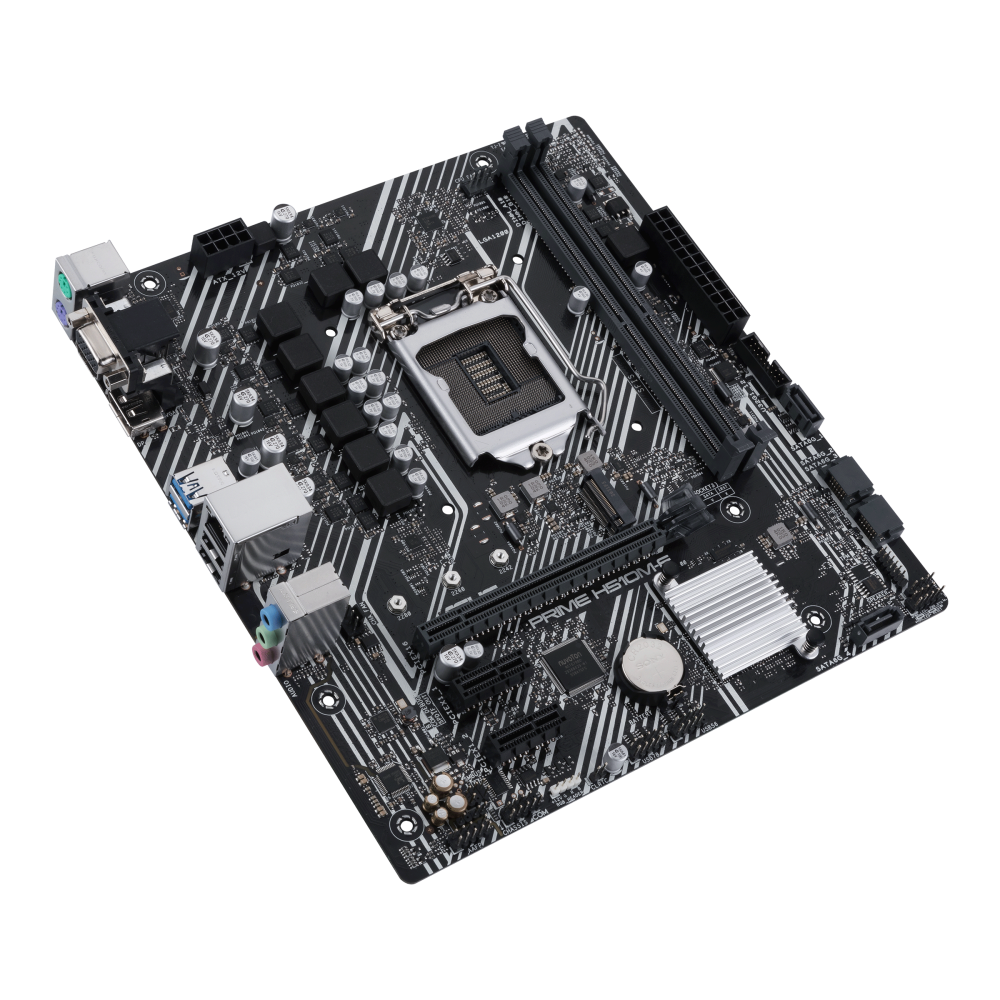

PRIME H510M-E

PRIME H510M-E

H510 MicroATXマザーボード・PRIMEシリーズモデル
ギガビットLAN対応、D-SUB端子も装備

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel H510
・対応メモリ : DDR4-3200×2（最大64GB）
・画面出力端子 : HDMI 2.0×1、DisplayPort 1.4×1、D-Sub 15ピン×1
・拡張スロット : PCIe 4.0 x16×1、PCIe 3.0 x1×2
・ストレージ機能 : M.2×1、SATA 6Gb/s×4
・有線LAN機能 : 1000BASE-T×1
・USB（外部/内部）: USB 3.2 Gen 1×4 (2/2)、USB 2.0×6 (2/4)
・フォームファクタ : microATX（226mm×211mm）

型番：PRIME H510M-E

JAN：0195553127769

メーカー製品ページ




ASUS Primeシリーズマザーボードは、第10世代および第11世代のIntel® Core™ プロセッサーの潜在能力を最大限に引き出すために専門的に設計されています。堅牢な電源設計、包括的な冷却ソリューション、インテリジェントなチューニングオプションを誇るPrime PRIME H510M-Eは、日常的に使用するユーザーやDIYでPCを構築するユーザーに、直感的なソフトウェアとファームウェアによる幅広いパフォーマンスチューニングオプションを提供します。






超高速な接続性

PCIe 4.0、32Gbps M.2スロット、Intel® 1 Gb Ethernet、USB 3.2 Gen 1 Type-Aに対応



包括的な冷却

PCH用ヒートシンクとFan Xpertを搭載し、冷却性を向上



DIGI+ VRM

ASUSオリジナルの「DIGI+ VRM」デジタル電源回路を、マザーボードの心臓部とも言えるCPU部分の電源回路に搭載されています。DIGI+ VRMは応答性に優れており、負荷によって激しく変動するCPUの要求電力に対して、低遅延でより正確な電力供給を行うことができます。



SafeSlot Core

SafeSlot Coreは、一般的なPCI Expressスロットよりも耐久性を向上したASUS独自のPCIeスロットです。Safeslot Coreは特別なフックでマザーボードに固定される強化設計を採用しているため、一般的なスロットと比較してスロットから上の方向に1.6倍、横方向に1.3倍の耐久性を実現しています。



Armory Crate

Armory Crateは、サポートされている製品を集中管理するために設計された新しいユーティリティソフトウェアです。単一の直感的なインターフェースからASUS製品のキーボードやマウスの設定をすることもできます。さらに、Armoury Crateは専用の製品登録機能やニュースエリアも備えており、ASUSコミュニティの最新情報を入手する助けとなります。


対応CPU
Intel® Socket LGA1200 for 11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors

Supports Intel® 14 nm CPU
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**

* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
搭載チップセット Intel® H510 Chipset
メモリー

Memory Channels:4DDR3 (クアッドチャネル)
Max Memory Size:64GB
DDR4 3200(OC)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory*

Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)

* 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz.
* 11th Gen Intel® processors support 2933/2800/2666/2400/2133 natively.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency
グラフィックス機能
1 x DisplayPort 1.4
1 x D-Sub
1 x HDMI 2.0

* Graphics specifications may vary between CPU types.
** Intel® 11th & 10th Gen processors support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz. Please refer to www.intel.com for any update.
*** Only Intel® 11th Gen processors support HDMI™ 2.0 with max. resolution of 4K@60Hz, others will only support HDMI™ 1.4 with max. resolution of 4K@30Hz. Please refer to www.intel.com for any updates.
Expansion Slots Intel® 11th & 10th Gen Processors
拡張スロット Intel® 11th & 10th Gen Processors
1 x PCIe 4.0/3.0 x16 slot
- Intel® 11th Gen processors support PCIe 4.0 x16
- Intel® 10th Gen processors support PCIe 3.0 x16

Intel® H510 Chipset
2 x PCIe 3.0 x1 slots
ストレージ

Supports 1 x M.2 slot and 4 x SATA 6Gb/s ports
Intel® H510 Chipset
M.2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes)
4 x SATA 6Gb/s ports

* The M.2 slot shares bandwidth with SATA6G_2. When a device in SATA mode is installed on the M.2 slot, SATA6G_2 port cannot be used.
LAN機能 1 x Intel® I219-V 1Gb Ethernet
USB Rear USB:Total 4 ports
2 x USB 3.2 Gen 1 ports (2 x Type-A)
2 x USB 2.0 ports (2 x Type-A)

Front USB:Total 6 ports
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
オーディオ機能
Realtek ALC897/887 7.1 Surround Sound High Definition Audio CODEC*
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback"

Audio Features
- Audio Shielding
- Premium Japanese audio capacitors
- Dedicated audio PCB layers

* A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.

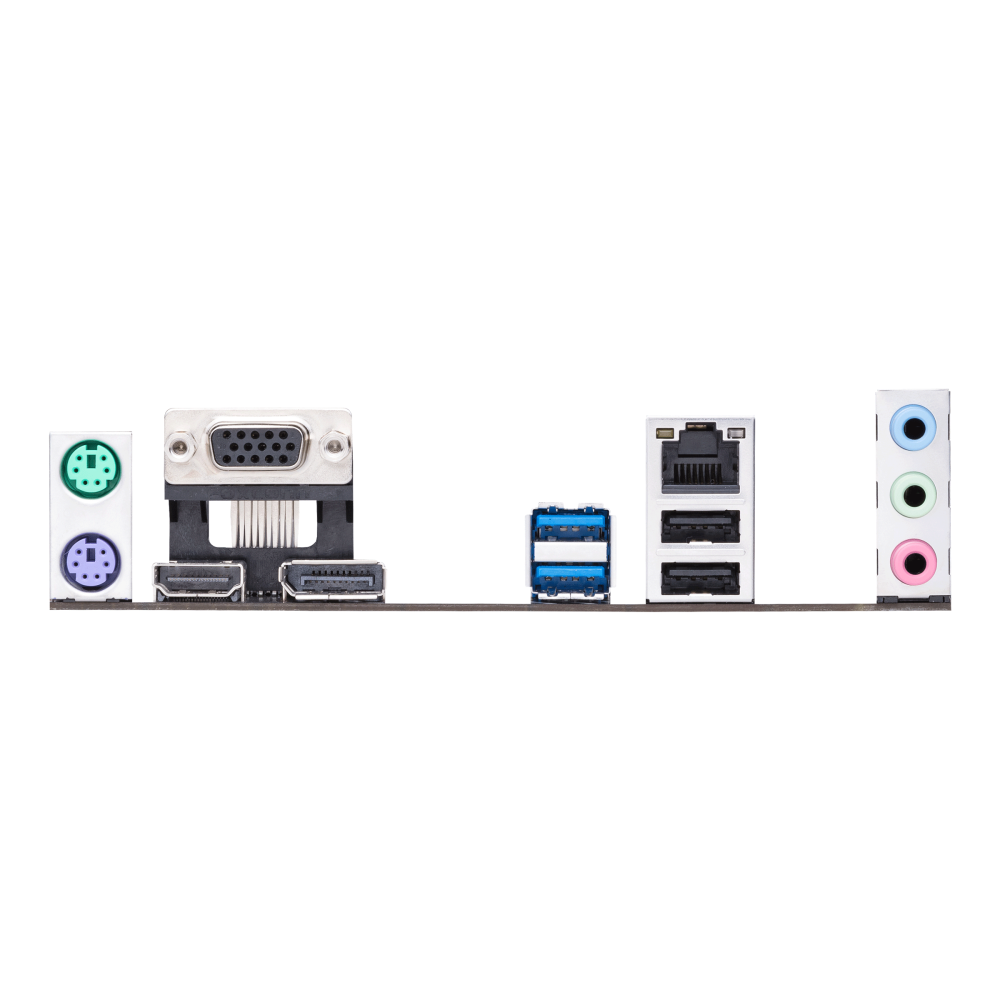

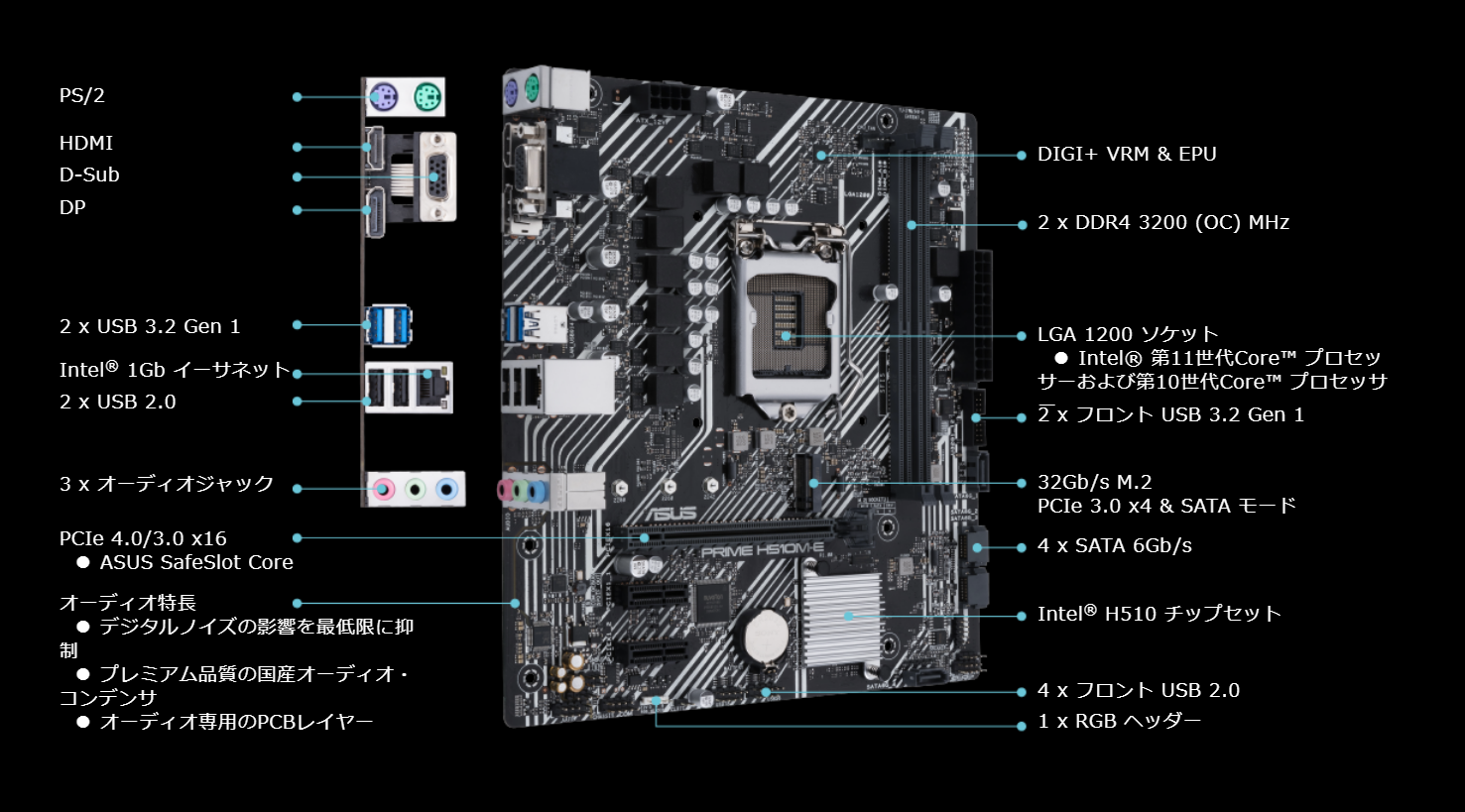

Back Panel I/O Ports

2 x USB 3.2 Gen 1 ports (2 x Type-A)
2 x USB 2.0 ports (2 x Type-A)
1 x DisplayPort
1 x D-Sub port
1 x HDMI™ port
1 x Intel® I219-V 1Gb Ethernet port
3 x Audio jacks
1 x PS/2 Keyboard (purple) port
1 x PS/2 Mouse (green) port
Intrernal I/O Connectors Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin Chassis Fan header

Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector

Storage related
1 x M.2 slot (Key M)
4 x SATA 6Gb/s ports

USB
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports

Miscellaneous
1 x RGB header
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x S/PDIF Out header
1 x Speaker header
1 x SPI TPM header (14-1pin)
1 x 10-1 pin System Panel header
Special Features ASUS 5X PROTECTION III
- DIGI+ VRM
- LANGuard
- Overvoltage Protection
- SafeSlot Core
- Stainless-Steel Back I/O

ASUS Q-Design
- Q-DIMM
- Q-Slot

ASUS Thermal Solution
- Aluminum heatsink design

ASUS Lighting Control
- RGB header
Software Features

ASUS Exclusive Software
Armoury Crate
AI Suite 3
- Performance And Power Saving Utility
  TurboV EVO
  EPU
  DIGI+ VRM
  Fan Xpert
- EZ update
ASUS CPU-Z
AI Charger
DAEMON Tools
Norton Anti-virus software (Free Trial version)
WinRAR

UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
BIOS 128 Mb Flash ROM, UEFI AMI BIOS
Manageability WOL by PME, PXE
主な付属品

Cables
2 x SATA 6Gb/s cables

Miscellaneous
1 x I/O Shield
1 x M.2 SSD screw package

Installation Media
1 x Support DVD

Documentation
1 x User manual

※ドライバー等はASUS公式サイトのサポートページからもダウンロードできます。
OS Windows® 10 64-bit
フォームファクター（サイズW×D） microATX
22.6cm×21.1cm


※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
