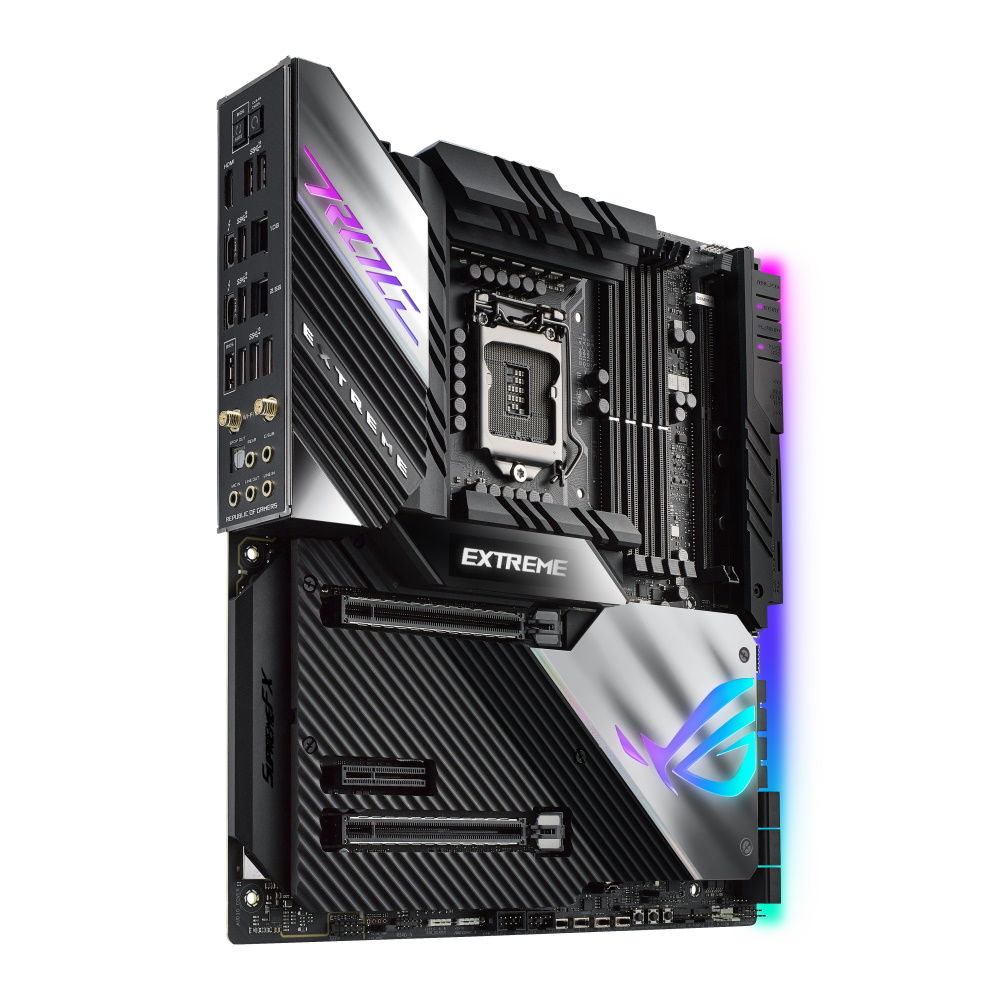

ROG MAXIMUS XIII EXTREME

ROG MAXIMUS XIII EXTREME

第11世代Intel Core対応〈ROG MAXIMUS〉シリーズ・フラッグシップモデル
18+2フェーズの電源回路、M.2スロット最大5基、10G & 2.5G LAN搭載

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel Z590
・対応メモリ : DDR4-5333×4（最大128GB）
・画面出力端子 : HDMI 2.0×1、Thunderbolt™ 4×2 (USB-C)×2
・拡張スロット : PCIe 4.0 x16×2、PCIe 3.0 x4×1
・ストレージ機能 : M.2×5 (ROG DIMM.2カード使用)、SATA 6Gb/s×6
・無線機能 : Wi-Fi 6E *(802.11 a/b/g/n/ac/ax)、 Bluetooth 5.2
・有線LAN機能 : 10GBASE-T×1、2.5GBASE-T×1
・USB（外部/内部）: Thunderbolt™ 4×2 (2/0) 、USB 3.2 Gen 2x2×1 (0/1)、USB 3.2 Gen 2×9 (8/1)、USB 3.2 Gen 1×4 (0/4)、USB 2.0×4 (0/4)
・フォームファクタ : Extended-ATX（305mm×277mm）

*本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください

型番：ROG MAXIMUS XIII EXTREME

JAN：0195553110242

メーカー製品ページ


最新の11thGen Intel ® Core™をパフォーマンスの限界にまで押し上げるために、ROGエンジニアによって専門的に調整され、究極のパフォーマンスを実現します。エクストリームという名の如く極上のパフォーマンスでの水冷を好む方のために作られました。ハードウェアとソフトウェアを組み合わせて最適化されたオーバークロック、高速メモリサポート、包括的な水冷およびファン冷却制御を実現するMaximus XIII Extremeは、効率的で信頼できる動作を実現する究極のパフォーマンスを提供します。
















【ROG MAXIMUS XIII EXTREMEの主な特徴】

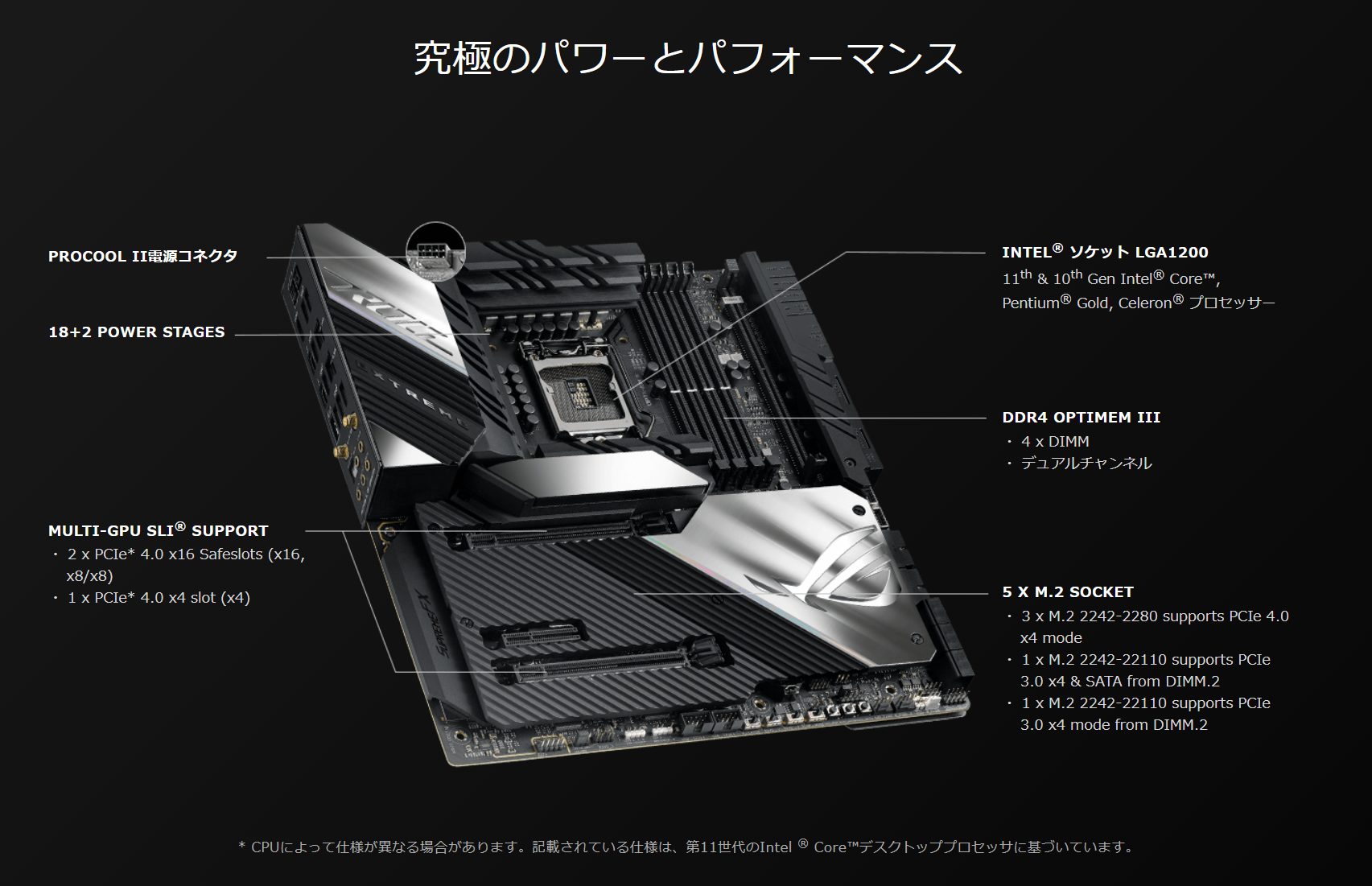

優れた電源回路

第11世代Intel®Core™Rocket Lakeプロセッサー向けに電源回路と最適化された冷却設計がされています。18+2 PowerStageはハイサイドとローサイドのMOSFETとドライバーを単一のパッケージに組み合わせることで、最新のプロセッサーが要求するパワーと効率を提供します。高温にも耐えるチョーク、10K日本製ブラックメタルコンデンサを採用しProCool II電源コネクタを採用することで電力線をしっかりと接続することできます。

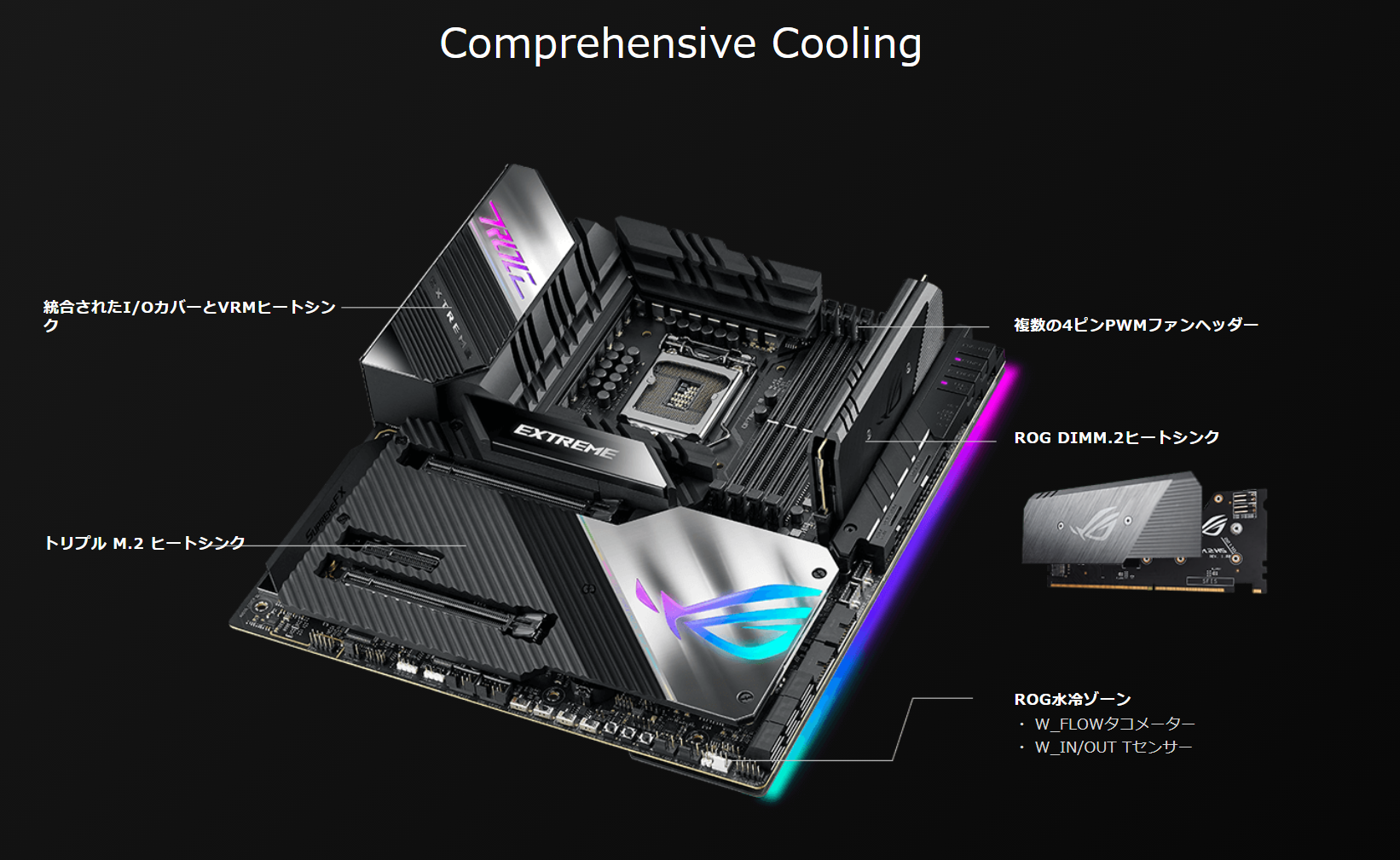

最適化された熱対策設計

拡大されたVRMヒートシンクと統合されたアルミニウムI / Oカバー、高伝導率サーマルパッド、埋め込みバックプレートとROG水冷ゾーンを備えた5つのM.2ヒートシンクを搭載。



2つのThunderbolt 4(USB-C) ポート搭載

バックパネルには、最新の高速デバイスおよびドライブに最大40Gbpsの双方向帯域幅を提供するThunderbolt 4(USB-C) を2ポート搭載しています。Thunderbolt 4は、最大2つの外部4Kディスプレイもサポートし、PCIe帯域幅を最大32Gbpsに拡張することもできます。



OptiMem III

OptiMem IIIは、シグナルインテグリティを向上させ、ノイズを軽減する独自のメモリトレースレイアウトの調整により、メモリキットをより低いレイテンシで実行し、より高い周波数で動作しながら電圧を下げることができます。 ROG Maximus XIII Extremeをお気に入りのモジュールとスタックし、大規模な帯域幅を必要とするアプリケーション向けに第11世代Intel®Core™Rocket Lakeeプロセッサーのスループットを最大化します。



対応CPU Intel® Socket LGA1200 for 11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**

* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
搭載チップセット Intel® Z590 Chipset
メモリー

4 x DIMM, Max. 128GB, DDR4
5333(OC)/ 5133(OC)/ 5000(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz Non-ECC, Un-buffered Memory*

Dual Channel Memory Architecture

Supports Intel® Extreme Memory Profile (XMP)

OptiMem III

* 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz.

* 11th Gen Intel® Core™ processors support 3200/2933/2800/2666/2400/2133 natively.

* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.
グラフィックス
1 x HDMI 2.0***
2 x Intel® Thunderbolt™ 4 ports (USB Type-C®) support DisplayPort 1.2/1.4 and Thunderbolt™ video outputs *

* Graphics specifications may vary between CPU types.
** Only Intel® 11th Core™ processors support HDMI™ 2.0 with max. resolution of 4K@60Hz, others will only support HDMI™ 1.4 with max. resolution of 4K@30Hz .Please refer to www.intel.com for any updates.
拡張スロット Intel® 11th & 10th Gen Processors

2 x PCIe 4.0/3.0 x16 slot(s)

- Intel® 11th Core™ processors support PCIe 4.0 x16 or x8/x8 mode(s)
- Intel® 10th Core™ processors support PCIe 3.0 x16 or x8/x8 mode(s)

Intel® Z590 Chipset

1 x PCIe 3.0 x4 slot*

* PCIEx4 slot shares bandwidth with SATA6G_12 and PCIEx4 slot is default set at x2 mode.
ストレージ

Supports 5 x M.2 slots and 6 x SATA 6Gb/s ports
Intel®11th & 10th Gen Processors

M.2_1 slot (Key M), type 2242/2260/2280
- Intel® 11th Core™ processors support PCIe 4.0 x4 mode

- Intel® 10th Core™ processors support PCIe 3.0 x4 mode


M.2_2 slot (Key M), type 2242/2260/2280
- Intel® 11th Core™ processors support PCIe 4.0 x4 mode
- Intel® 10th Core™ processors support PCIe 3.0 x4 mode

M.2_3 slot (Key M), type 2242/2260/2280
- Only Intel® 11th Core™ processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs

Intel® Z590 Chipset

DIMM.2_1 slot (Key M) via ROG DIMM.2, type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)
DIMM.2_2 slot (Key M) via ROG DIMM.2, type 2242/2260/2280/22110 (supports PCIe 3.0 x4 mode)*

6 x SATA 6Gb/s ports

Raid function for PCIe mode SSD in Intel® Rapid Storage Technology is available with either 1.Intel® SSDs installed in both CPU-attached and PCH-attached slots, or 2. any other 3rd party SSDs installed in PCH-attached slots.

To enable Intel® Optane™ Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology.

* DIMM.2_2 shares bandwidth with SATA6G_34 and DIMM.2_2 is default set at x2 mode.
LAN 1 x Marvell® 10Gb Ethernet
Wireless & Bluetooth 2x2 Tri-Band Intel Wi-Fi a/b/g/n/ac/ax/az + BT5.2

※本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください
USB 2 x Thunderbolt™ 4 port(s) (2 x USB Type-C®) with up to 5V/3A, 15W charging support

8 x USB 3.2 Gen 2 port(s) (8 x Type-A)

Front USB:
Total 10 ports
1 x USB 3.2 Gen 2x2 connector(s) (suppport(s) USB Type-C®

1 x USB 3.2 Gen 2 Front Panel connector(s) (support(s) USB Type-C®

2 x USB 3.2 Gen 1 header(s) support(s) additional 4 USB 3.2 Gen 1 ports

2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports

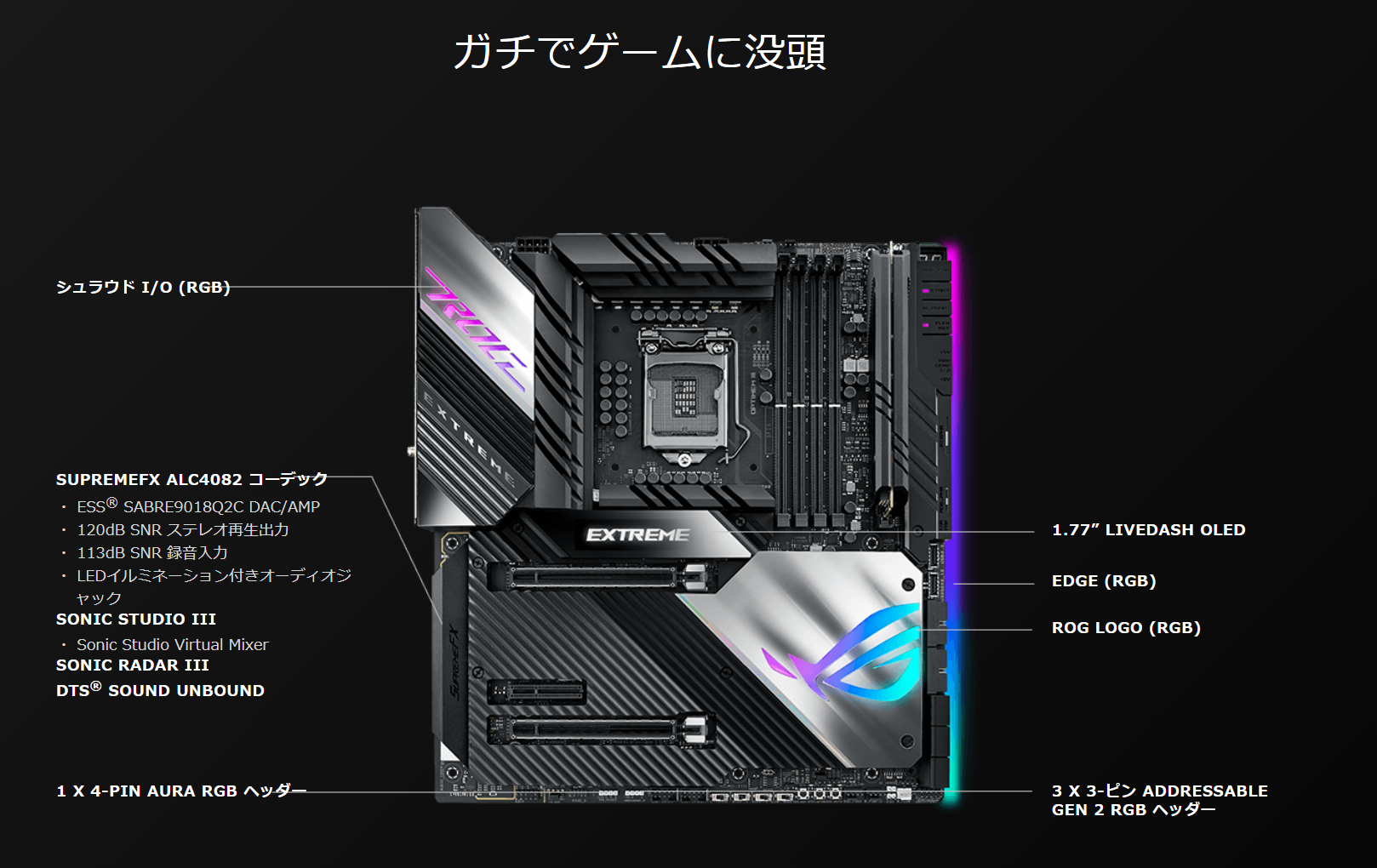

オーディオ ALC4082
Audio Features

- SupremeFX Shielding Technology

- ESS® SABRE9018Q2C DAC/AMP

- LED-illuminated audio jacks

- Rear optical S/PDIF out port

- Premium Japanese audio capacitors

- Audio cover

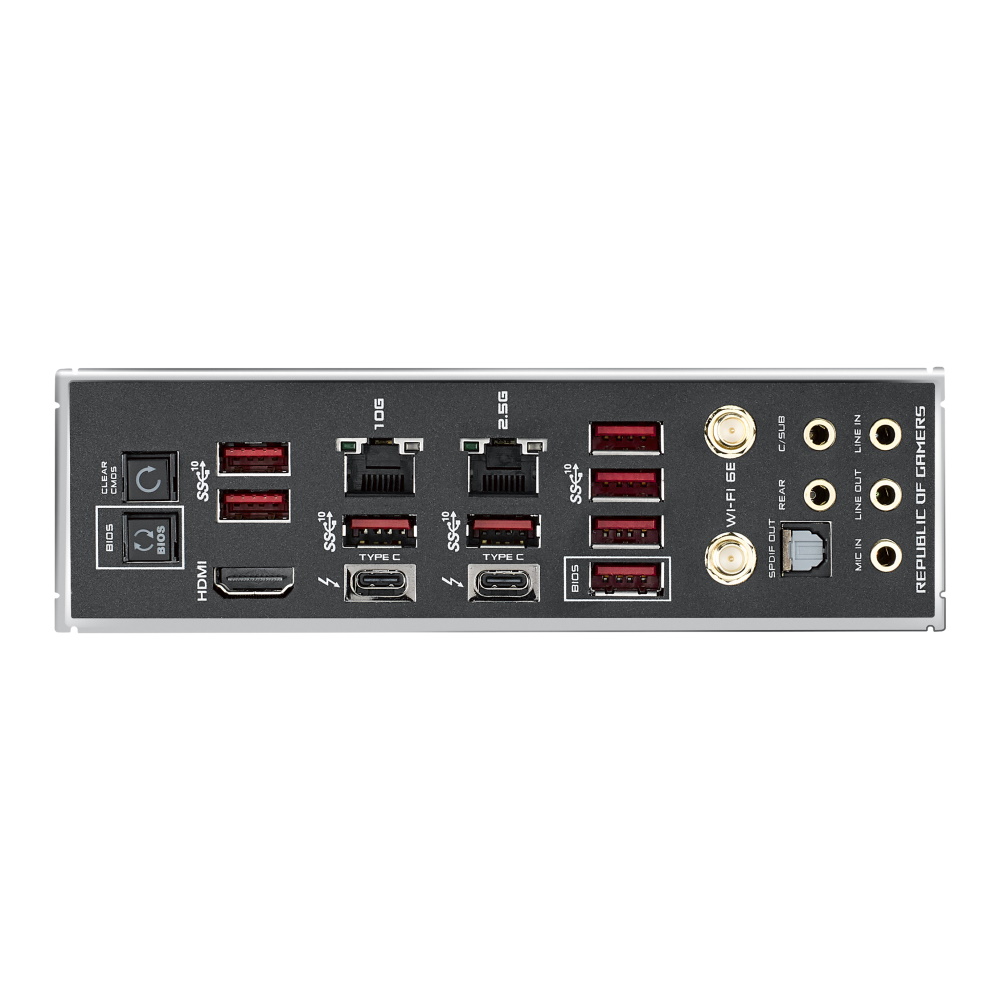

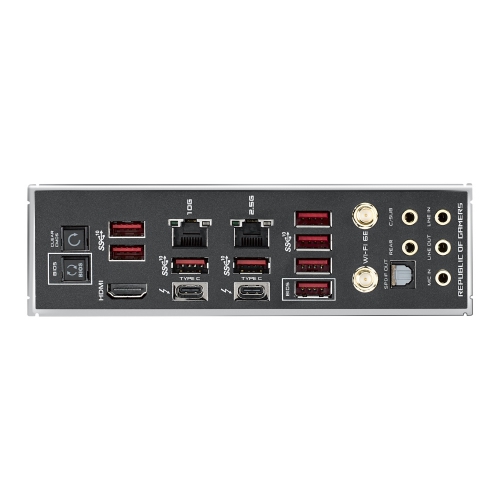

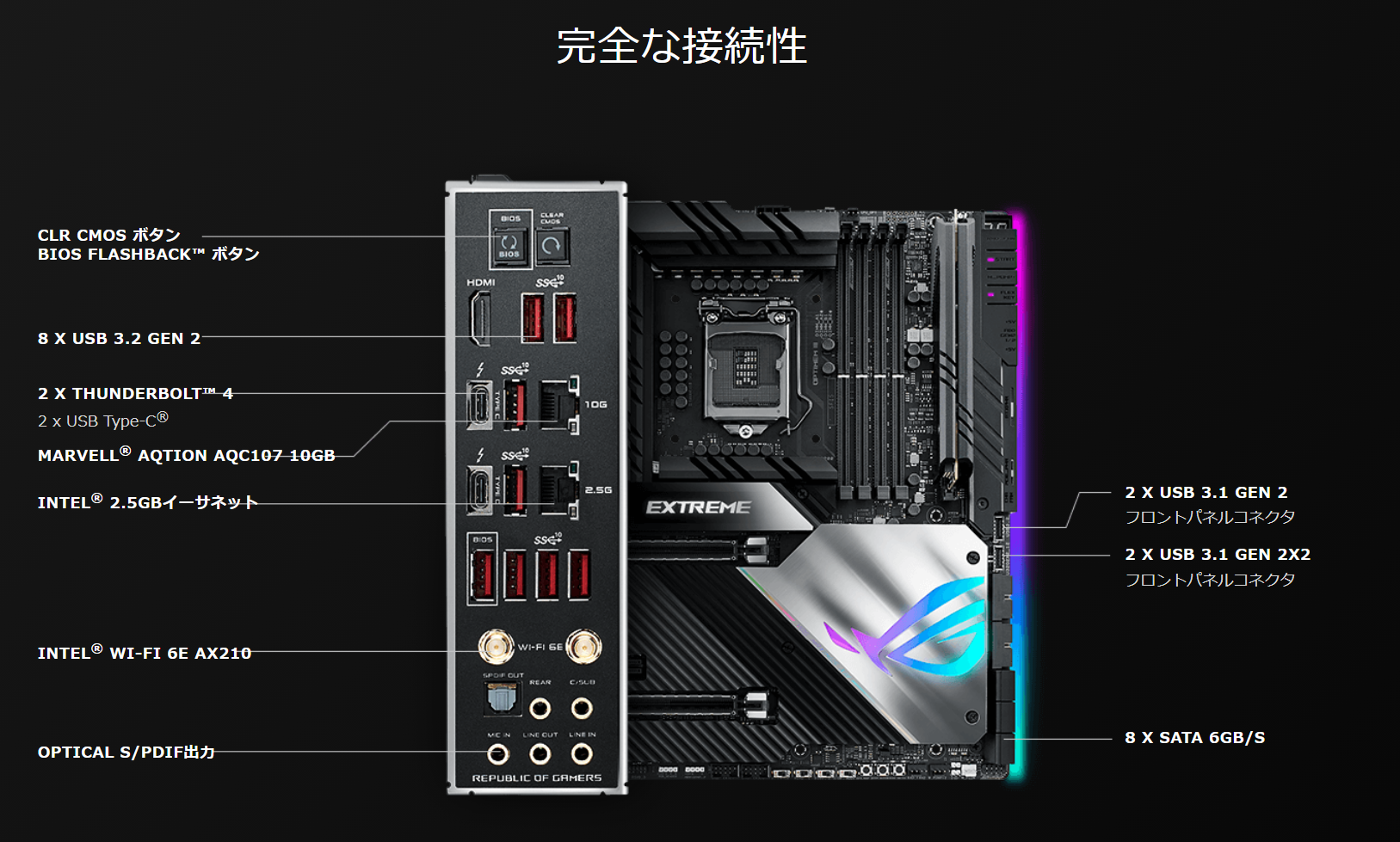

背面インターフェイス

2 x Thunderbolt™ 4 USB Type-C® port(s)

8 x USB 3.2 Gen 2 port(s) (8 x Type-A)

1 x HDMI™ port

1 x ASUS Wi-Fi Module

1 x Marvell® AQtion AQC113CS 10Gb Ethernet

1 x Intel® I225-V 2.5Gb Ethernet

5 x LED-illuminated audio jacks

1 x Optical S/PDIF out port

1 x BIOS FlashBack™  button

1 x Clear CMOS button
基板上インターフェイス 2 x Thunderbolt™  4 port(s) (2 x USB Type-C®) with up to 5V/3A, 15W charging support

Fan and Cooling related
1 x 4-pin CPU Fan header(s)
1 x 4-pin CPU OPT Fan header(s)
2 x 4-pin Chassis Fan header(s)
2 x 4-pin Radiator Fan header(s)
2 x W_PUMP+ header(s)
1 x WB_SENSOR header(s)
1 x 2-pin Water In header
1 x 2-pin Water Out header
1 x 3-pin Water Flow header

Power related
1 x 24-pin Main Power connector
2 x 8-pin +12V Power connector
1 x 6-pin PCIe Graphics Card connector

Storage related
3 x M.2 slots (Key M)
1 x DIMM.2 slot supports 2 x M.2 slots (Key M)
6 x SATA 6Gb/s ports

USB
1 x USB 3.2 Gen 2x2 connector (support(s) USB Type-C®)
1 x USB 3.2 Gen Gen 2 connector (support(s) USB Type-C®)
2 x USB 3.2 Gen 1 header(s) support(s) additional 4 USB 3.2 Gen 1 ports
2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports

Miscellaneous
3 x AURA Addressable Gen 2 header(s)
1 x AURA RGB header(s)
1 x BIOS Switch button
1 x FlexKey button
1 x Front Panel Audio header (AAFP)
1 x LN2 Mode jumper
8 x ProbeIt Measurement Points
1 x ReTry button
2 x RSVD switch
1 x RSVD header
1 x Safe Boot button
1 x Slow Mode switch
1 x Speaker header
1 x Start button
1 x V_LATCH switch
1 x 10-1 pin System Panel header
1 x Thermal Sensor header
独自機能 Extreme OC Kit
- FlexKey button
- LN2 Mode
- Probelt
- ReTry button
- Safe boot button
- Start button
- Slow Mode

Extreme Engine Digi+
- 10K Black Metallic Capacitors
- MicroFine Alloy Choke

ASUS Q-Design
- Q-Code
- Q-Connector
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot

ASUS Thermal Solution
- M.2 heatsink backplate
- M.2 heatsink
- VRM heatsink design

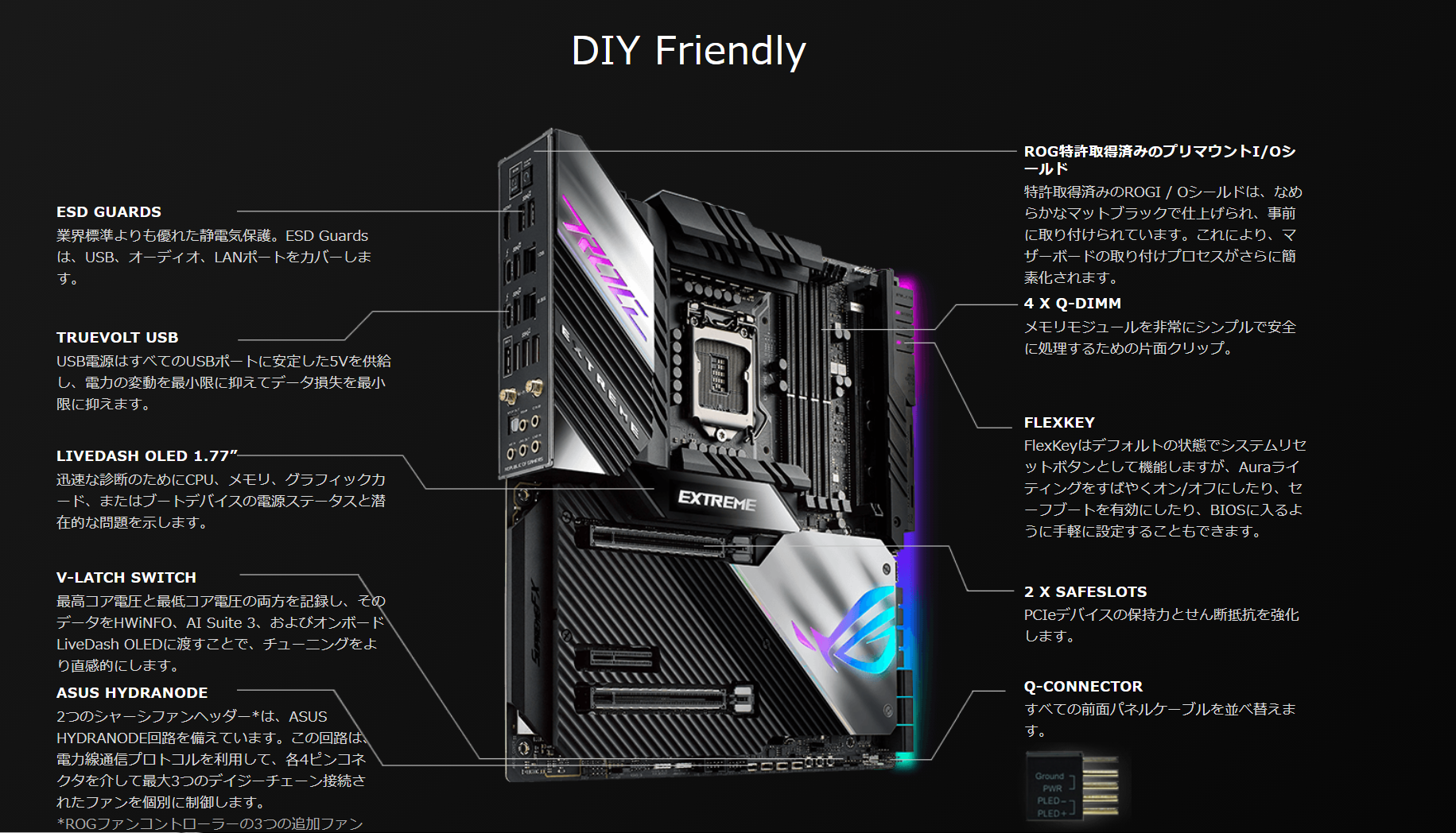

ASUS EZ DIY
- BIOS FlashBack™ button
- Clear CMOS button
- ProCool II
- Pre-mounted I/O shield
- SafeSlot

AURA Sync
- ROG AURA sync backplate
- AURA RGB header(s)
- Addressable Gen 2 RGB header(s)

Dual BIOS

OLED 2"

ASUS HYDRANODE
- 2 x Chassis fan support* (CHA_FAN1P,CHA_FAN2P)
- 2 x USB2.0 port support* (USB_EP1,USB_EP3)

* Visit ASUS Website for the latest compatibility list.
ソフトウェア機能

ROG Exclusive Software
- Mem Tweakit
- RAMCache III
- ROG CPU-Z
- GameFirst VI
- Sonic Studio III + Sonic Studio Virtual Mixer
- Sonic Radar III
- DTS® Sound Unbound
- Overwolf
- BullGuard Internet Security (1-year full version)

ASUS Exclusive Software

Armoury Crate
- AIDA64 Extreme (1 year full version)
- AURA Creator
- AURA Sync
- Two-Way AI Noise Cancelation
- OLED Display

AI Suite 3
- 5-Way Optimization with AI Overclocking

TPU

EPU

Digi+ Power Control

Fan Xpert 4

Turbo app
- EZ update

AI Charger

DAEMON Tools

MyAsus

WinRAR

UEFI BIOS

MemTest86

AI Overclocking Guide

ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
BIOS 2 x 256 Mb Flash ROM, UEFI AMI BIOS
Manageability WOL by PME, PXE
OS Windows® 10 64-bit
フォームファクター（サイズW×D） Extended ATX
30.5cm x 27.7cm


※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
