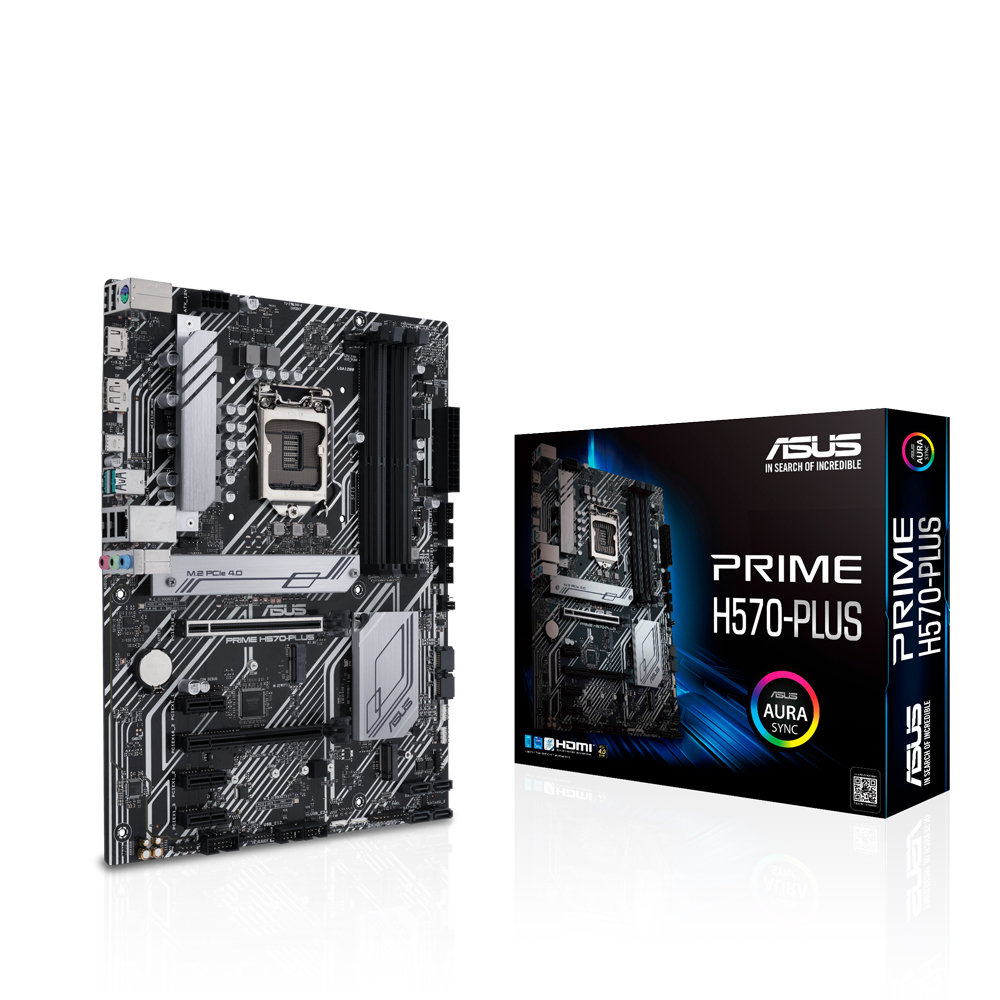

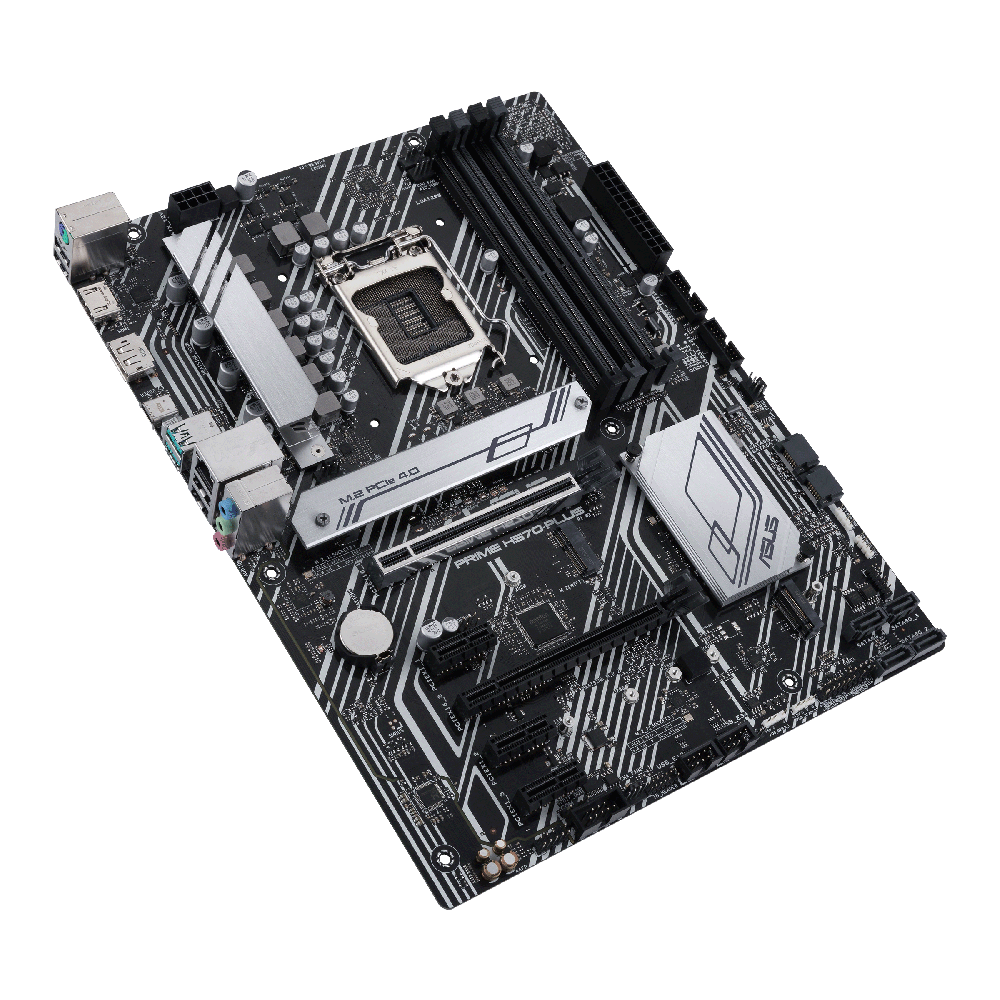

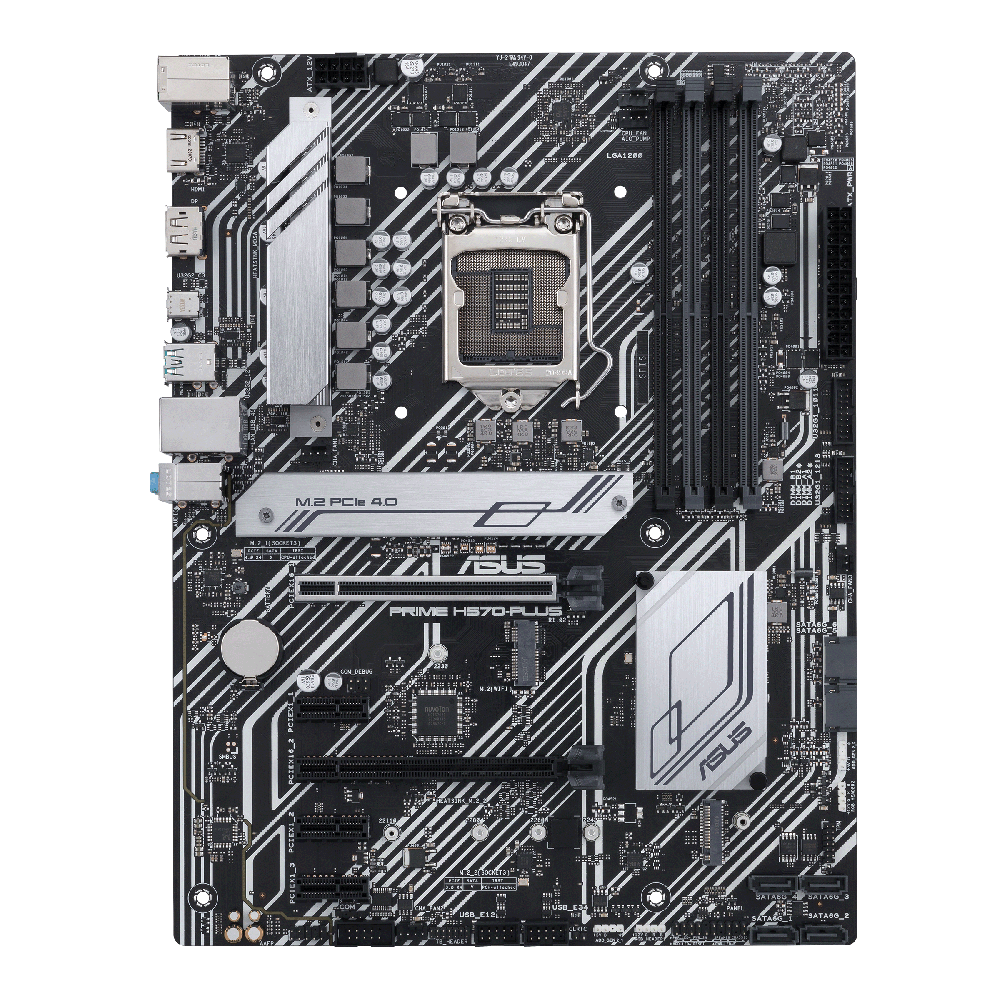

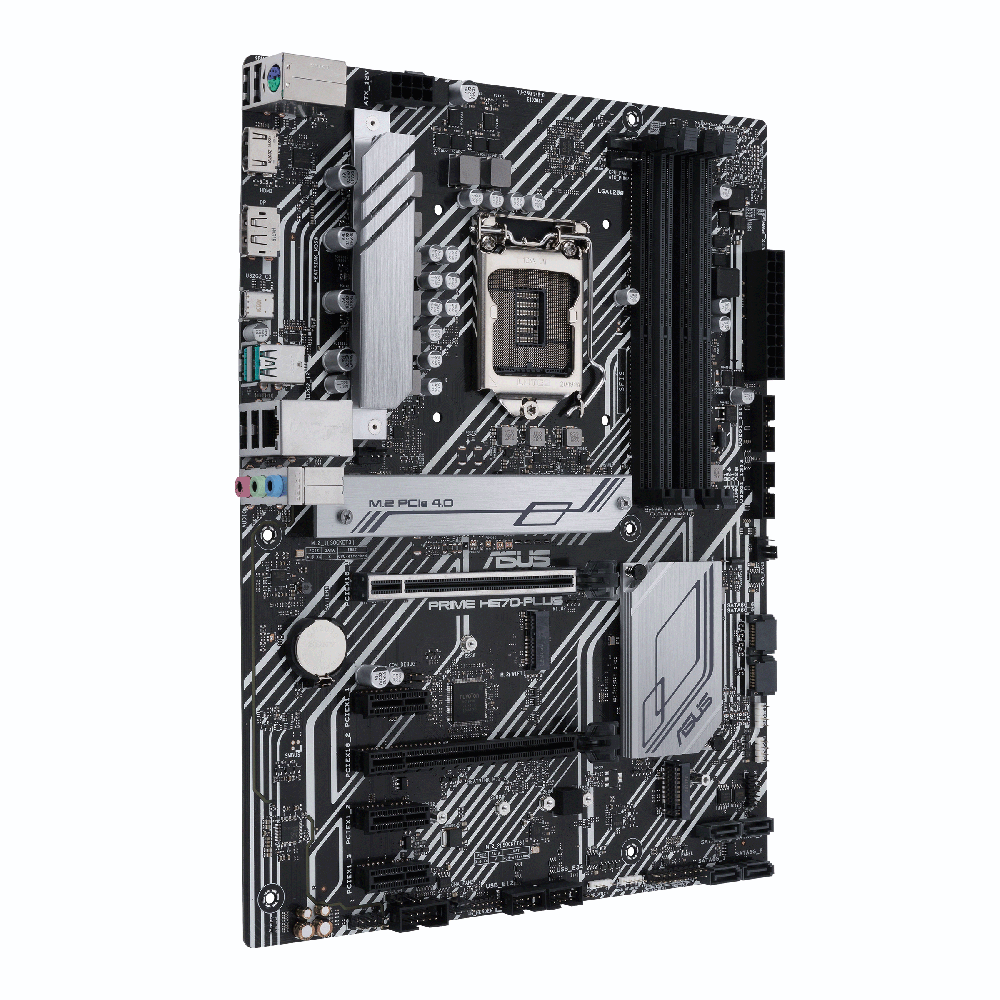

PRIME H570-PLUS

PRIME H570-PLUS

H570 ATXマザーボード・PRIMEシリーズモデル
8フェーズVRM・ヒートシンク搭載、USB 3.2 Gen2対応

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel H570
・対応メモリ : DDR4-4600×4（最大128GB）
・画面出力端子 : HDMI 2.0×1、DisplayPort 1.4×1
・拡張スロット : PCIe 4.0 x16×1、PCIe 3.0 x16×1、PCIe 3.0 x1×3
・ストレージ機能 : M.2×2、SATA 6Gb/s×6
・有線LAN機能 : 1000BASE-T×1
・USB（外部/内部）: USB 3.2 Gen 2×3 (3/0)、USB 3.2 Gen 1×4 (0/4)、USB 2.0×8 (4/4)
・フォームファクタ : ATX（305mm×234mm）

型番：PRIME H570-PLUS

JAN：0195553124560

メーカー製品ページ


ASUS Primeシリーズマザーボードは、第10世代および第11世代のIntel® Core™ プロセッサーの潜在能力を最大限に引き出すために専門的に設計されています。堅牢な電源設計、包括的な冷却ソリューション、インテリジェントなチューニングオプションを誇るPrime H570-PLUSは、日常的に使用するユーザーやDIYでPCを構築するユーザーに、直感的なソフトウェアとファームウェアによる幅広いパフォーマンスチューニングオプションを提供します。








強化されたパワーソリューション

8つのパワーステージ、合金チョークと耐久性のあるコンデンサで安定した電源供給を実現します。



包括的な冷却

VRM用ヒートシンク、PCH用ヒートシンク、ハイブリッドファンヘッダー、Fan Xpert 2+搭載し、冷却性を高めています。



Fan Xpert

Fan Xpert 2+は、CPUファンとケースファンの回転速度を温度に応じて細かく制御できるファンコントロール機能です。Windows用のソフトを使うことで、CPUの温度が設定温度を超えたらファンの回転数を上げるといった設定や、CPUの温度に応じて段階的にファンの回転数を変更するといった設定を簡単に行うことが可能です。



M.2 ヒートシンク

1つのM.2ヒートシンクが2つのM.2スロットに対応し、M.2ストレージで発生する持続的な転送時のスロットリングを抑制します。ヒートシンクは拘束力のあるネジで固定されており、他のM.2スロットに移動することも可能です。



Thunderbolt™ 4 ヘッダー搭載

オンボードのヘッダーでThunderbolt™ 4に対応しています。最新のインテル認定ASUS ThunderboltEX 4アドオンカードを使用すれば、1本のケーブルで最大40Gbpsの双方向通信が可能になります。さらに、このカードはマルチスクリーン接続のためのデイジーチェーン機能を備えており、最大8K解像度のディスプレイをサポートします。また、最大100ワットの電力を供給し、デバイスを急速充電することができます。



Aura Sync

Aura Sync RGBイルミネーションは、Auraに対応したすべての製品のLEDを1つのアプリケーションからまとめてコントロールし、同期した自分好みの光り方にすることができます。２つのアドレサブルGen 2 RGBヘッダーを備えています。第2世代のアドレサブルRGBデバイスのLED数が検出可能になることで、ソフトウェアが特定のデバイスに対して自動的にライティングエフェクトを調整できます。









対応CPU
Intel® Socket LGA1200 for 11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors

Supports Intel® 14 nm CPU
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**

* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
搭載チップセット Intel® H570 Chipset
メモリー

4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200(OC)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered memory*

Dual channel memory architecture

Supports Intel® Extreme Memory Profile (XMP)

ASUS OptiMem

* 11th Gen Intel® processors support 2933/2800/2666/2400/2133 natively.
* 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 MHz natively, others will run at the maximum transfer rate of DDR4 2666MHz.
Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.
グラフィックス機能
1 x DisplayPort 1.4
1 x HDMI 1.4/2.0***

*Graphics specifications may vary between CPU types.
** For Intel® 11th & 10th processors, support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz. Please refer to www.intel.com for any update.
***Only Intel® 11thprocessors support HDMI™ 2.0 with max. resolution of 4K@60Hz, others will only support HDMI™ 1.4 with max. resolution of 4K@30Hz. Please refer to www.intel.com for any updates.
拡張スロット Intel® 11th &10th Gen Processors
1 x PCIe 4.0/3.0 x16 slot*
- Intel® 11th processors support PCIe 4.0 x16
- Intel®10th processors support PCIe 3.0 x16

Intel® H570 Chipset
1 x PCIe 3.0 x16 slot (max. at x4 mode)*
3 x PCIe 3.0 x1 slots
ストレージ

Total supports 2 x M.2 slots and 6 x SATA 6Gb/s ports

Intel® 11th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110
-Only Intel® 11th Core™ processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs

Intel® H570 Chipset
- M.2_2 slot (Key M) type 2242/2260/2280/22110 (supports PCIE 3.0 x 4 & SATA mode modes)*
- 6 x SATA 6Gb/s ports

Raid function for PCIe mode SSD in Intel® Rapid Storage Technology is available with either 1. Intel® SSDs installed in both CPU-attached and PCH-attached slots, or 2. any other 3rd party SSDs installed in PCH-attached slots.
To enable Intel® Optane™ Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology.

*When a device in SATA mode is installed on the M.2_2 socket, SATA6G_2 port cannot be used.
LAN機能 1 x Intel® I219-V 1Gb Ethernet
ASUS LANGuard
Wireless & Bluetooth Wi-Fi E Keyのみ
USB Rear USB:Total 7 ports
2 x USB 3.2 Gen 2 ports (2 x Type-A)
1x USB 3.2 Gen 2 port (1 x USB Type-C®)
4 x USB 2.0 ports (4 x Type-A)

Front USB:Total 8 ports
2 x USB 3.2 Gen 1 headers support additional 4 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
オーディオ機能
Realtek ALC897 7.1 Surround Sound High Definition Audio CODEC*
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback"

Audio Features
- Audio Shielding
- Premium Japanese audio capacitors
- Dedicated audio PCB layers

* Due to limitations in HDA bandwidth, 32-Bit/192 kHz is not supported for 7.1 Surround Sound audio.
**A chassis with an HD audio module in the front panel is required to support 7.1-channel audio output.

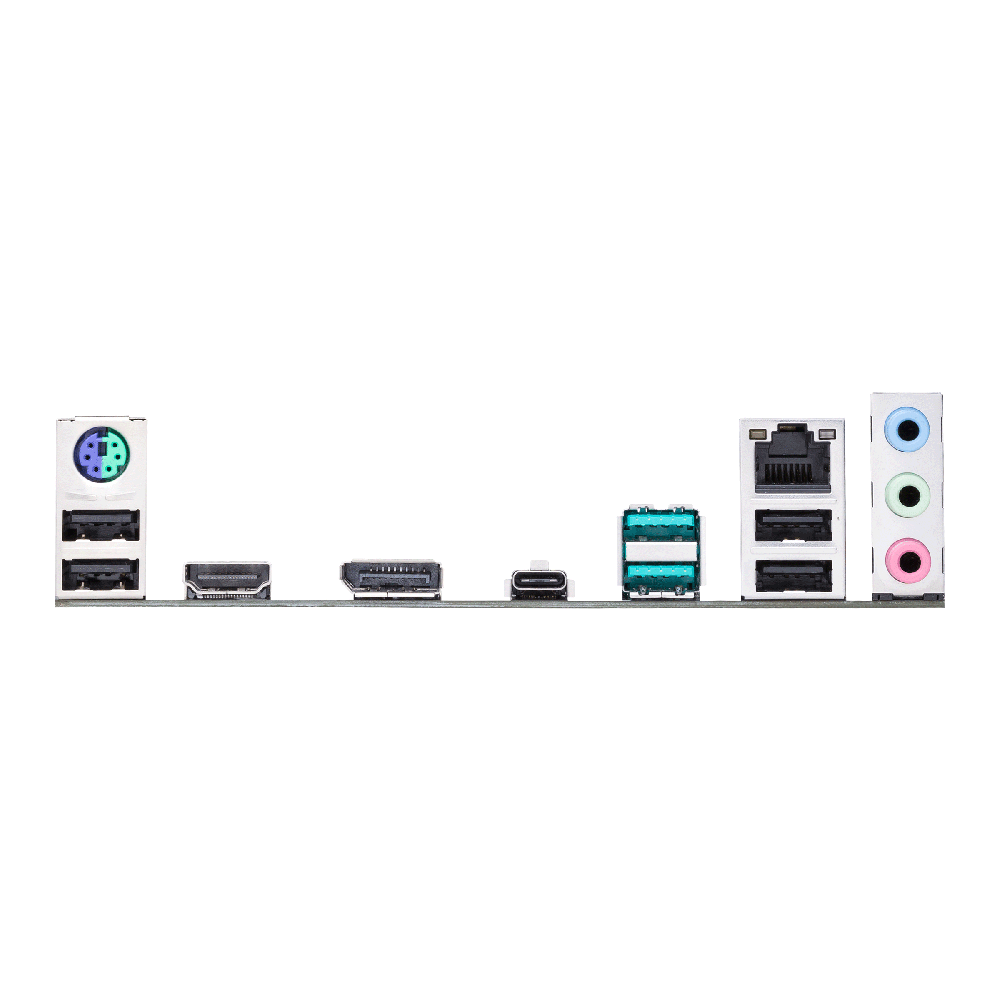

Back Panel I/O Ports

1 x DP port
1 x HDMI port
3 x Audio jacks
1 x PS/2 Keyboard/Mouse combo port
1 x Intel® I219-V port
4 x USB 2.0 ports (4 x Type-A)
2 x USB 3.2 Gen 2 ports (2 x Type-A)
1x USB 3.2 Gen 2 port (1 x USB Type-C®)
Intrernal I/O Connectors TB Header (アドオンTBカード用)×1

Fan and cooling-related
1 x 4-pin CPU Fan header
1 x 4-pin AIO Pump header
3 x 4-pin Chassis Fan headers

Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector

Storage related
2 x M.2 slots (Key M)
6 x SATA 6Gb/s ports

USB
2 x USB 3.2 Gen 1 headers support additional 4 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports

Miscellaneous
2 x AURA Addressable Gen 2 headers
2 x AURA RGB headers
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x S/PDIF out header
1 x 20-3pin System Panel header with Chassis intrude function
1 x 14-1 pin SPI TPM header
1X M.2 slot (Key E)
1 x Thunderbolt 4 header
Special Features ASUS 5X PROTECTION III
- ASUS DIGI+VRM
- ASUS LANGuard
- ASUS Overvoltage Protection
- ASUS SafeSlot Core+
- ASUS Stainless-Steel Back I/O

ASUS Q-Design:
- ASUS Q-DIMM
- ASUS Q-Slot

ASUS Thermal Solution
- Flexible M.2 heatsink
- VRM heatsink design

ASUS EZ DIY
- Box Headers

AURA SYNC
- AURA RGB headers
- Addressable Gen 2 RGB headers
Software Features ASUS Exclusive Software:

Armoury Crate

AI Suite 3

-Performance And Power Saving Utility
TurboV EVO
Digi+ VRM
EPU

Fan Xpert 2+
- EZ update

AI Charger

ASUS CPU-Z

DAEMON Tools

Norton Anti-virus software(Free Trial for 60 days)

WinRAR

UEFI BIOS

ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
BIOS 194Mb Flash ROM, UEFI AMI BIOS
Manageability WOL by PME, PXE
主な付属品

Cables
2 x SATA 6Gb/s cables

Miscellaneous
1 x M.2 Rubber Package
1 x IO Shield
1 x M.2 SSD screw package
1 x M.2 Key E screw package

Installation Media
1 x Supporting DVD

Documentation
1 x User's manual

※ドライバー等はASUS公式サイトのサポートページからもダウンロードできます。
OS Windows® 10 64-bit
フォームファクター（サイズW×D） ATX
30.5cm×23.4cm


※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
