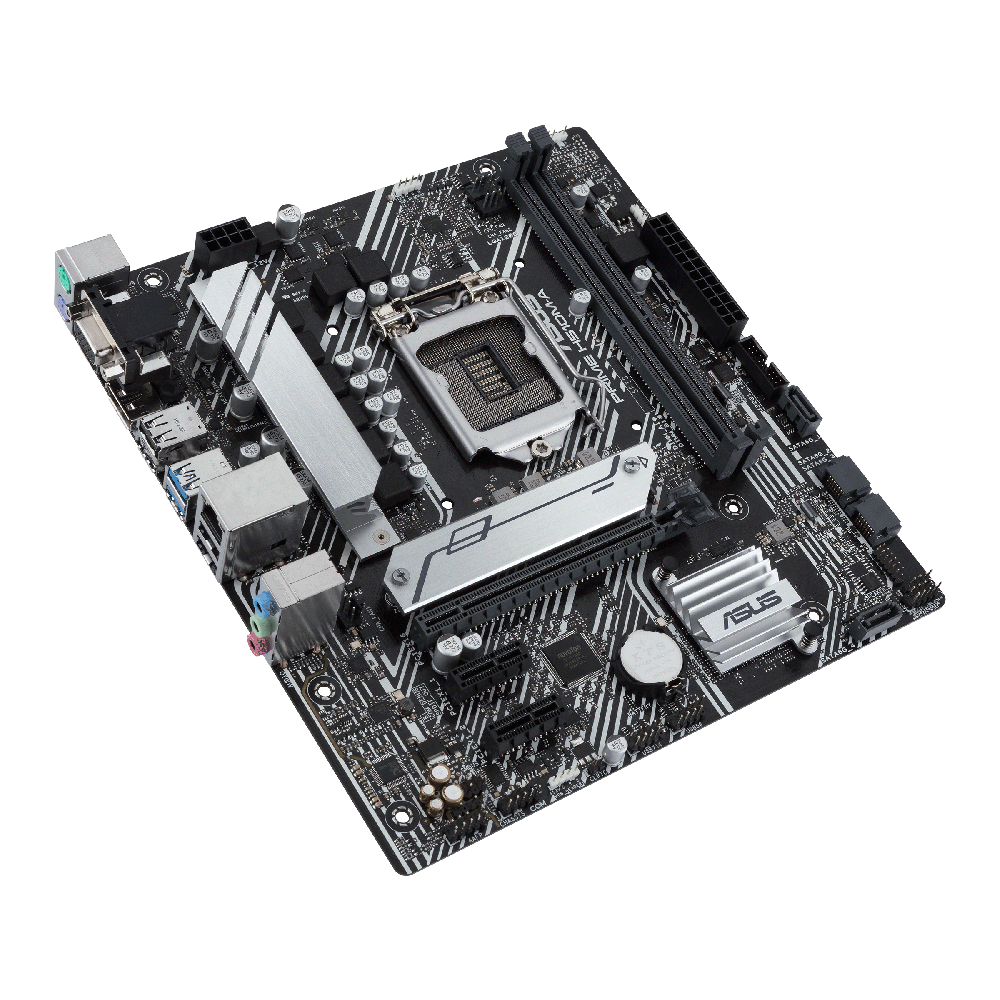

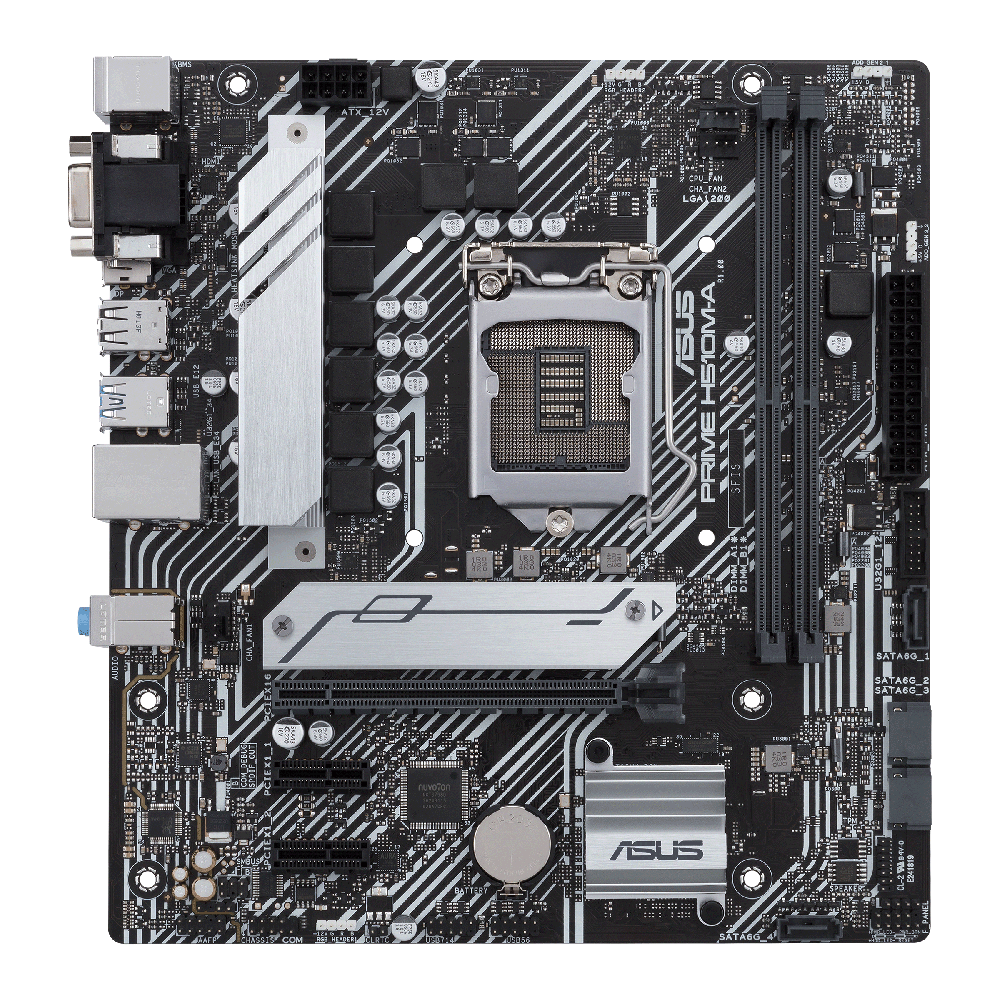

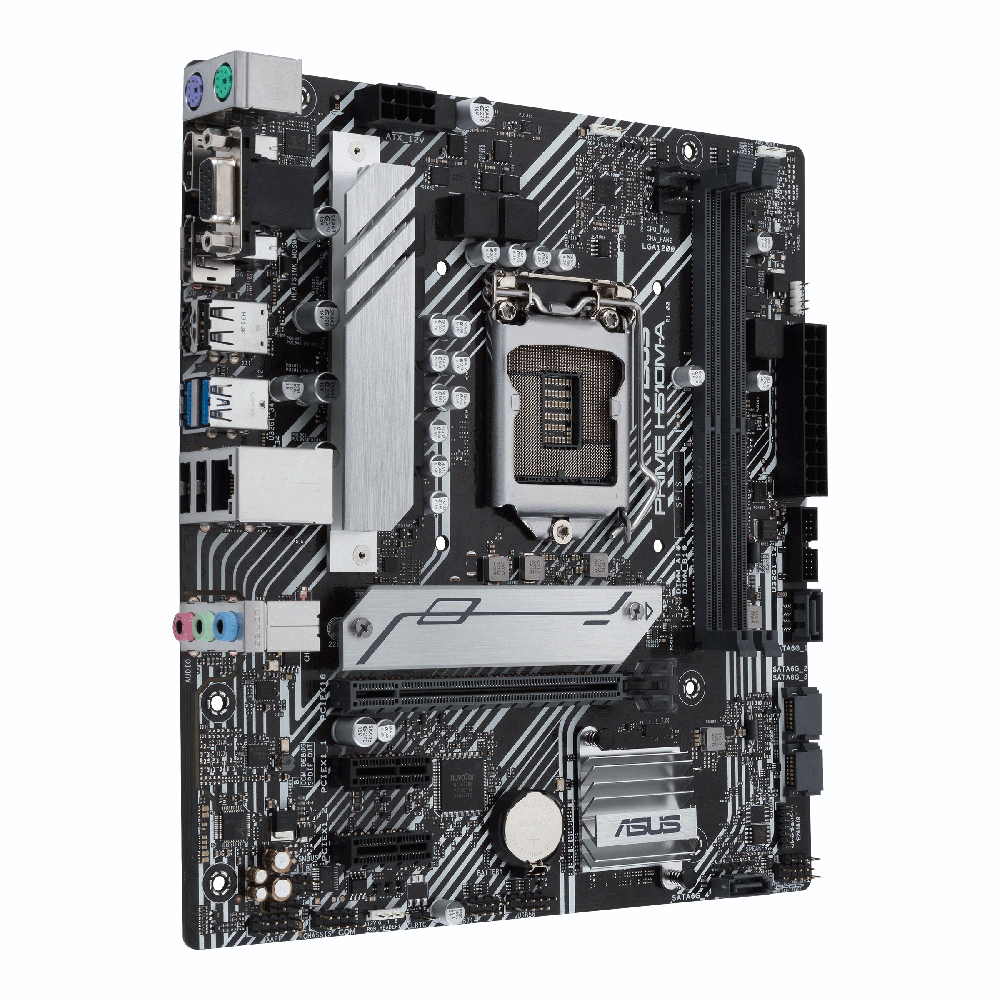

PRIME H510M-A

PRIME H510M-A

H510 MicroATXマザーボード・PRIMEシリーズモデル
VRM・M.2ヒートシンク搭載、D-Sub出力にも対応

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel H510
・対応メモリ : DDR4-3200×2(最大64GB)
・画面出力端子 : HDMI 2.0×1、DisplayPort 1.4×1、D-Sub 15ピン×1
・拡張スロット : PCIe 4.0 x16×1、PCIe 3.0 x1×2
・ストレージ機能 : M.2×1、SATA 6Gb/s×4
・有線LAN機能 : 1000BASE-T×1
・USB(外部/内部): USB 3.2 Gen 1×4 (2/2)、USB 2.0×8 (4/4)
・フォームファクタ : microATX(226mm×211mm)

ASUS Primeシリーズマザーボードは、第10世代および第11世代のIntel® Core™ プロセッサーの潜在能力を最大限に引き出すために専門的に設計されています。堅牢な電源設計、包括的な冷却ソリューション、インテリジェントなチューニングオプションを誇るPrime H510M-Aは、日常的に使用するユーザーやDIYでPCを構築するユーザーに、直感的なソフトウェアとファームウェアによる幅広いパフォーマンスチューニングオプションを提供します。

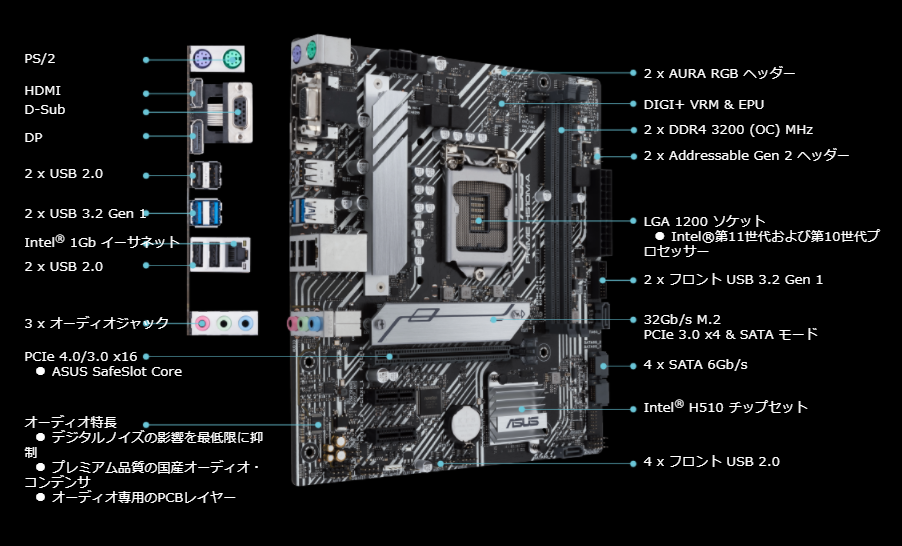

【PRIME H510M-Aの主な特徴】



DIGI+ VRM

ASUSオリジナルの「DIGI+ VRM」デジタル電源回路を、マザーボードの心臓部とも言えるCPU部分の電源回路に搭載されています。DIGI+ VRMは応答性に優れており、負荷によって激しく変動するCPUの要求電力に対して、低遅延でより正確な電力供給を行うことができます。



M.2スロット搭載

M.2はx4 PCI Express 3.0の帯域幅をサポートし、最大32Gb/sのデータ転送速度を実現します。オペレーティングシステムやアプリケーションのドライブに最適で、PC全体やプロフェッショナルなアプリを可能な限り高速に動作させることができます。



Fan Xpert

Fan Xpert 2+は、CPUファンとケースファンの回転速度を温度に応じて細かく制御できるファンコントロール機能です。Windows用のソフトを使うことで、CPUの温度が設定温度を超えたらファンの回転数を上げるといった設定や、CPUの温度に応じて段階的にファンの回転数を変更するといった設定を簡単に行うことが可能です。



M.2 ヒートシンク

M.2ドライブは、持続的な転送で発生する可能性のあるスロットリングを防ぐために、パッシブ・ヒートシンクの下に配置されています。ヒートシンクは簡単に取り外し可能なキャプティブスクリューで固定されているため、別のM.2スロットに移動することができます。



PCIe® 4.0 スロット

ASUS H510マザーボードは、第11世代Intel® Core™ CPUに特化して設計されており、最新のGPUに対応したPCIe® 4.0接続機能を備えています。広い帯域幅と超高速な転送速度により、高負荷にも難なく対応できる機能豊富なビルドを実現します。



USB 3.2 Gen 2 Type-A

リアパネルのUSB Type-Aコネクタには、対応するケースでは高速なUSB 3.2 Gen1接続が可能なUSBポートを搭載し、周辺機器を搭載したハイエンドリグをサポートします。



Intel® 1 Gb イーサネット

Intel® Ethernet Connection I219-Vは、CPUのオーバーヘッドを削減し、非常に高いTCPおよびUDPのスループットにより、より速く、よりスムーズなデータ転送を実現します。



Aura Sync

ASUS Auraは、内蔵されているRGB LEDや、オンボードのRGBヘッダーに接続されているストリップやデバイスなど、さまざまな機能をプリセットすることができます。ASUS Auraは、内蔵されたRGB LEDのほか、RGBヘッダーに接続されたストリップやデバイスなど、さまざまな機能をプリセットしたRGBライティングコントロール機能を搭載しており、Aura対応のハードウェアとの同期が可能です。


対応CPU
Intel® Socket LGA1200 for 11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors

Supports Intel® 14 nm CPU
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**

* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
搭載チップセット Intel® H510 Chipset
メモリー

Memory Channels:4DDR3 (クアッドチャネル)
Max Memory Size:64GB

DDR4 3200(OC)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory*

Dual Channel Memory Architecture

Supports Intel® Extreme Memory Profile (XMP)

* 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz.
* 11th Gen Intel® processors support 2933/2800/2666/2400/2133 natively.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.

グラフィックス
1 x DisplayPort 1.4
1 x D-Sub
1 x HDMI 2.0***
* Graphics specifications may vary between CPU types.
** Intel® 11th & 10th Gen processors support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz. Please refer to www.intel.com for any update.

*** Only Intel® 11th Gen processors support HDMI™ 2.0 with max. resolution of 4K@60Hz, others will only support HDMI™ 1.4 with max. resolution of 4K@30Hz. Please refer to www.intel.com for any updates.
拡張スロット Intel® 11th & 10th Gen Processors
1 x PCIe 4.0/3.0 x16 slot
- Intel® 11th Gen processors support PCIe 4.0 x16
- Intel® 10th Gen processors support PCIe 3.0 x16

Intel® H510 Chipset
2 x PCIe 3.0 x1 slots
ストレージ

Supports 1 x M.2 slot and 4 x SATA 6Gb/s ports
Intel® H510 Chipset
M.2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes)
4 x SATA 6Gb/s ports

* The M.2 slot shares bandwidth with SATA6G_2. When a device in SATA mode is installed on the M.2 slot, SATA6G_2 port cannot be used.

LAN 1 x Intel® I219-V 1Gb Ethernet
USB Rear USB:Total 6 ports
2 x USB 3.2 Gen 1 ports (2 x Type-A)
4 x USB 2.0 ports (4 x Type-A)

Front USB:Total 6 ports
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
オーディオ
Realtek ALC897/887 7.1 Surround Sound High Definition Audio CODEC*
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback"

Audio Features
- Audio Shielding
- Premium Japanese audio capacitors
- Dedicated audio PCB layers

* A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.

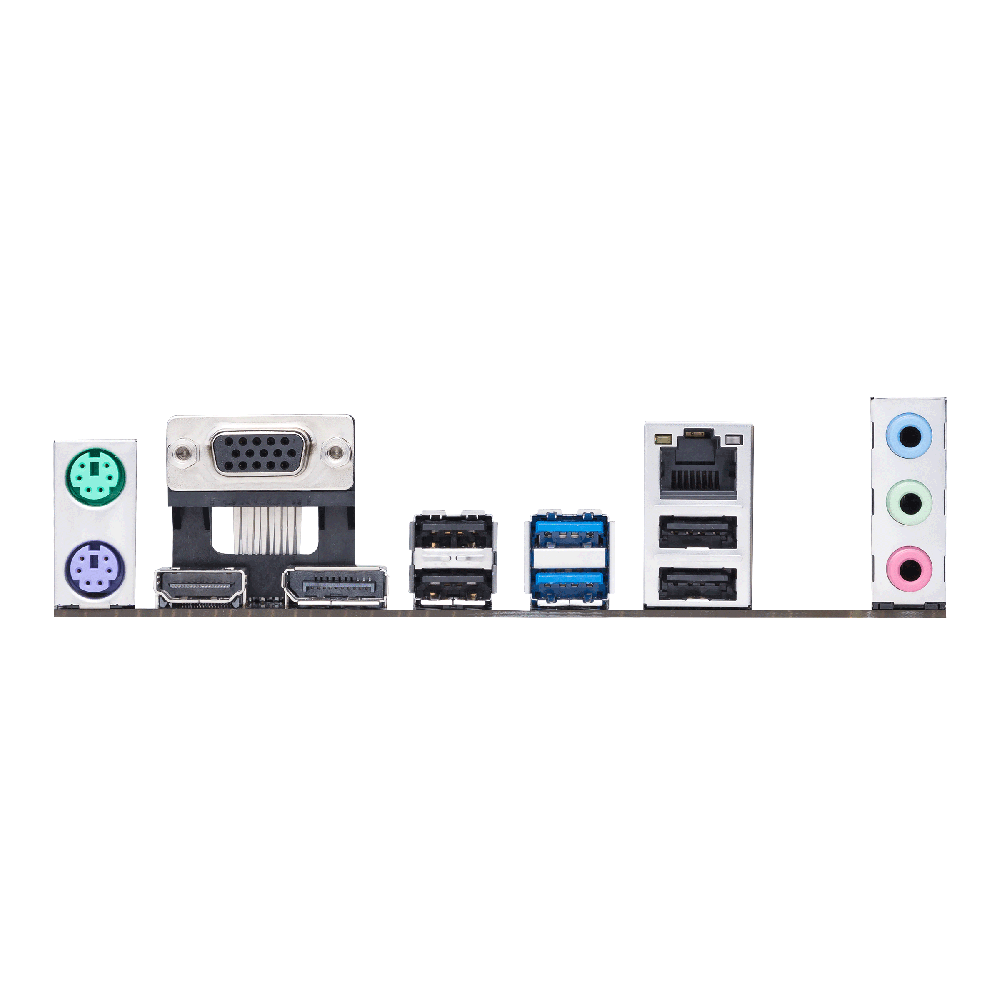

Back Panel I/O Ports 2 x USB 3.2 Gen 1 ports (2 x Type-A)
4 x USB 2.0 ports (4 x Type-A)
1 x DisplayPort
1 x D-Sub port
1 x HDMI™ port
1 x Intel® I219-V 1Gb Ethernet port
3 x Audio jacks
1 x PS/2 Keyboard (purple) port
1 x PS/2 Mouse (green) port
Intrernal I/O Connectors Fan and Cooling related
1 x 4-pin CPU Fan header
2 x 4-pin Chassis Fan headers

Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector

Storage related
1 x M.2 slot (Key M)
4 x SATA 6Gb/s ports

USB
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports

Miscellaneous
2 x AURA Addressable Gen 2 headers
2 x AURA RGB headers
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x S/PDIF Out header
1 x Speaker header
1 x SPI TPM header (14-1pin)
1 x 10-1 pin System Panel header
Special Features ASUS 5X PROTECTION III
- DIGI+ VRM
- LANGuard
- Overvoltage Protection
- SafeSlot Core
- Stainless-Steel Back I/O

ASUS Q-Design
- Q-DIMM
- Q-Slot

ASUS Thermal Solution
- M.2 heatsink
- VRM heatsink design

AURA Sync
- AURA RGB headers
- Addressable Gen 2 RGB headers
Software Features

ASUS Exclusive Software

Armoury Crate
- AURA Creator
- AURA Sync

AI Suite 3
- Performance and Power Saving Utility

  TurboV EVO

  EPU

  DIGI+ VRM

 Fan Xpert 2+
- EZ update

ASUS CPU-Z

AI Charger

DAEMON Tools

Norton Anti-virus software (Free Trial version)

WinRAR

UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode

BIOS 128 Mb Flash ROM, UEFI AMI BIOS
Manageability WOL by PME, PXE
主な付属品

Cables
2 x SATA 6Gb/s cables

Miscellaneous
1 x I/O Shield
1 x M.2 Rubber Package
1 x M.2 SSD screw package

Installation Media
1 x Support DVD

Documentation
1 x User manual

※ドライバー等はASUS公式サイトのサポートページからもダウンロードできます。

OS Windows® 10 64-bit
フォームファクター(サイズW×D) microATX
22.6cm×21.1cm


※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
