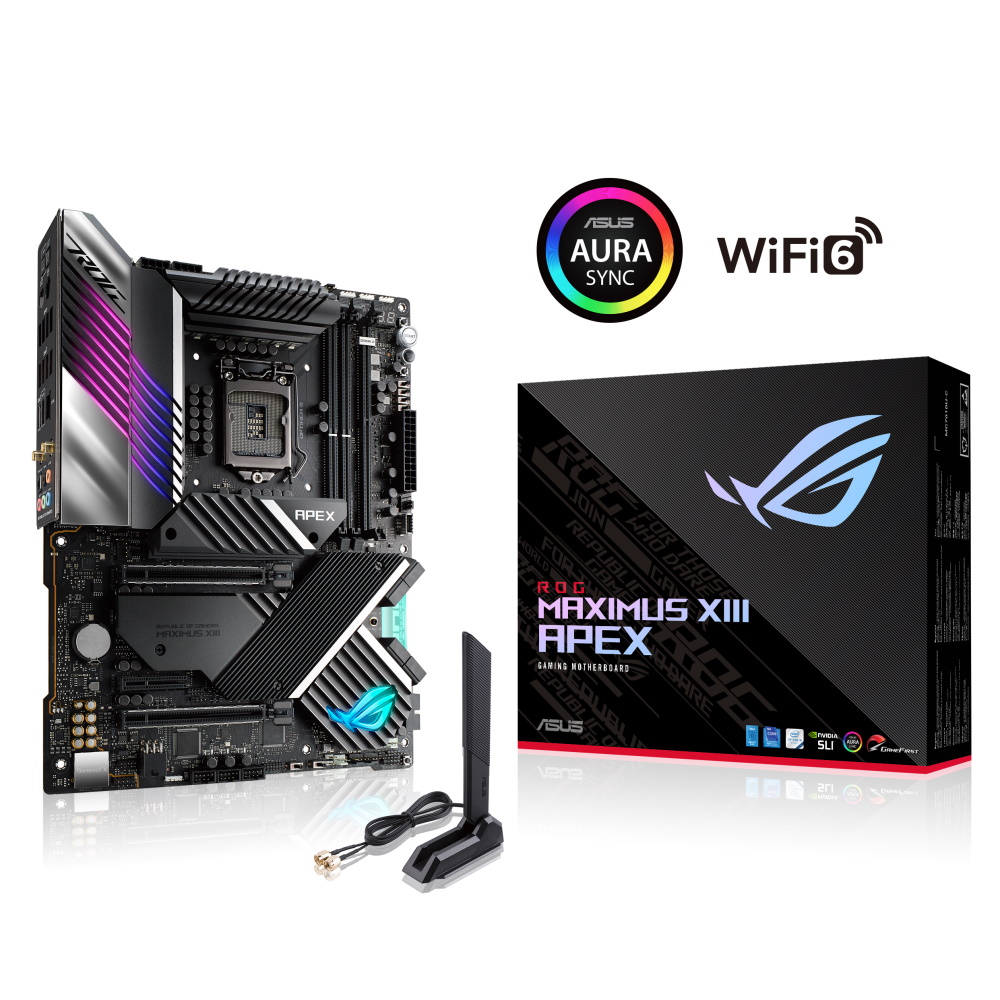

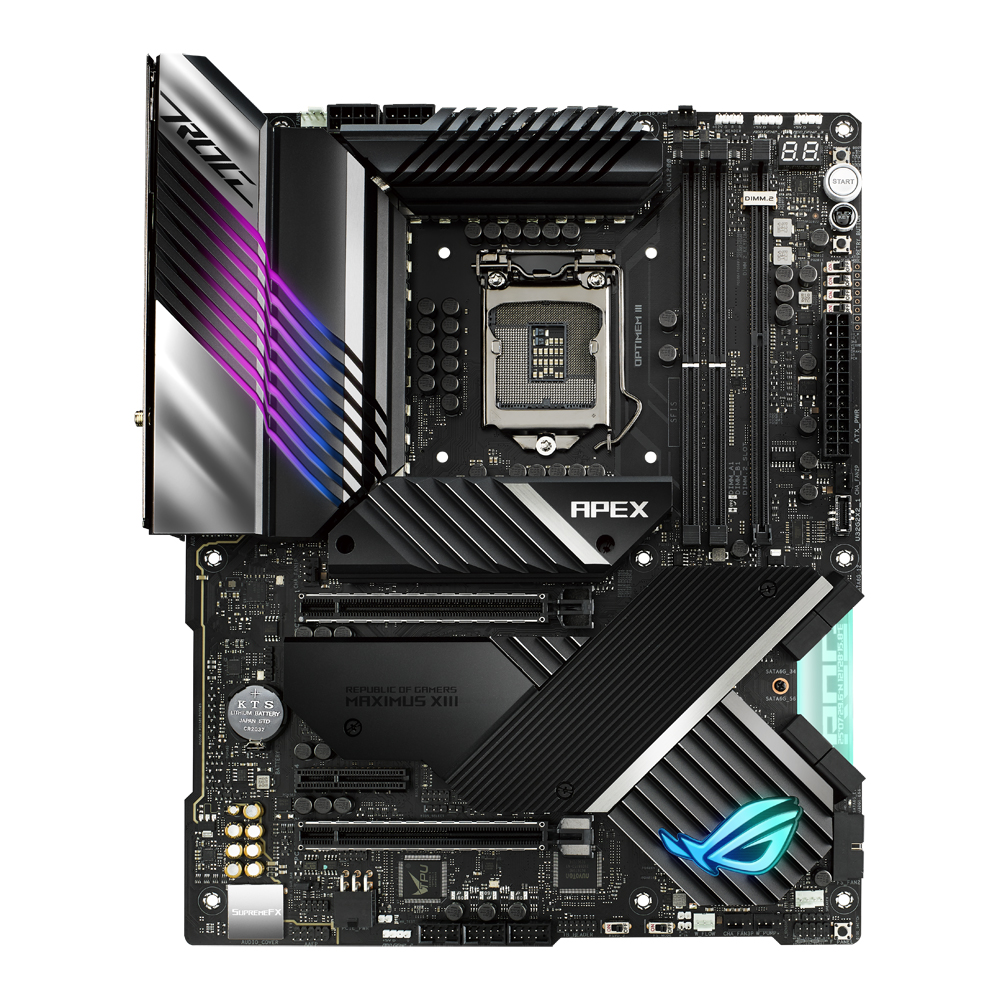

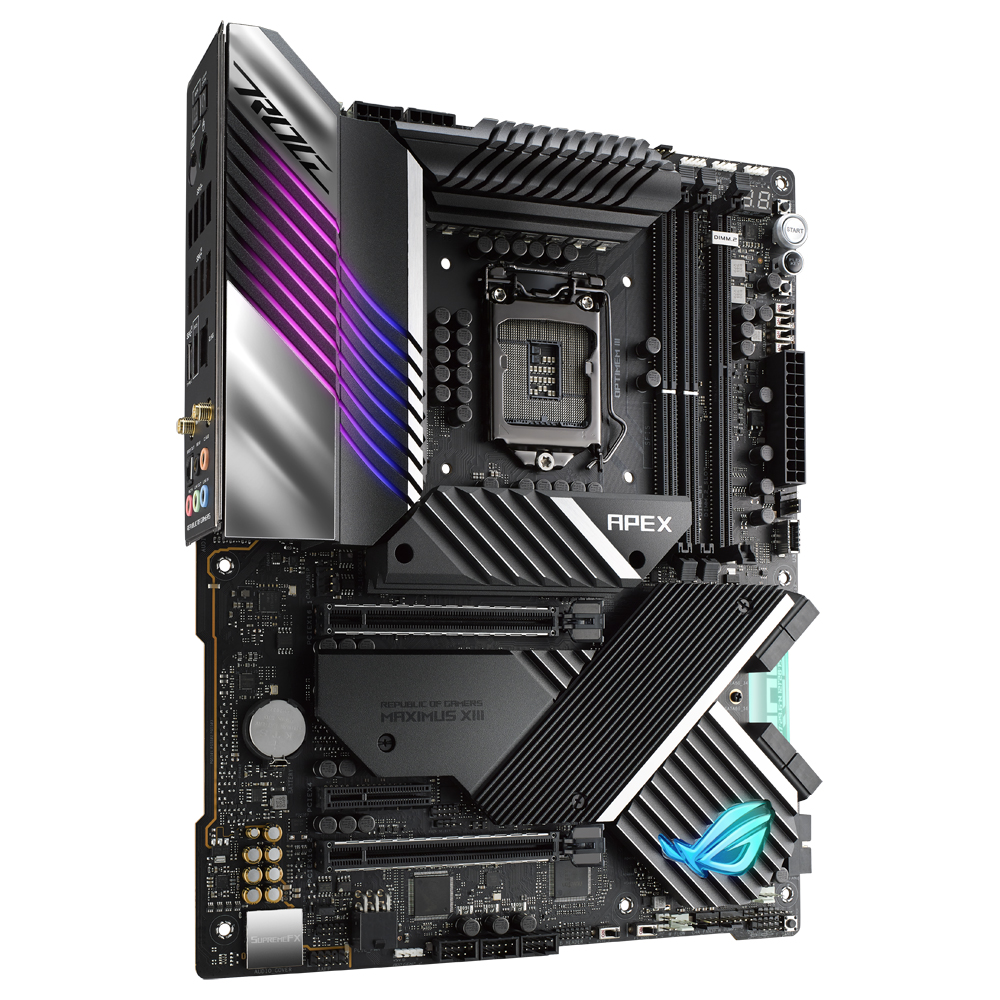

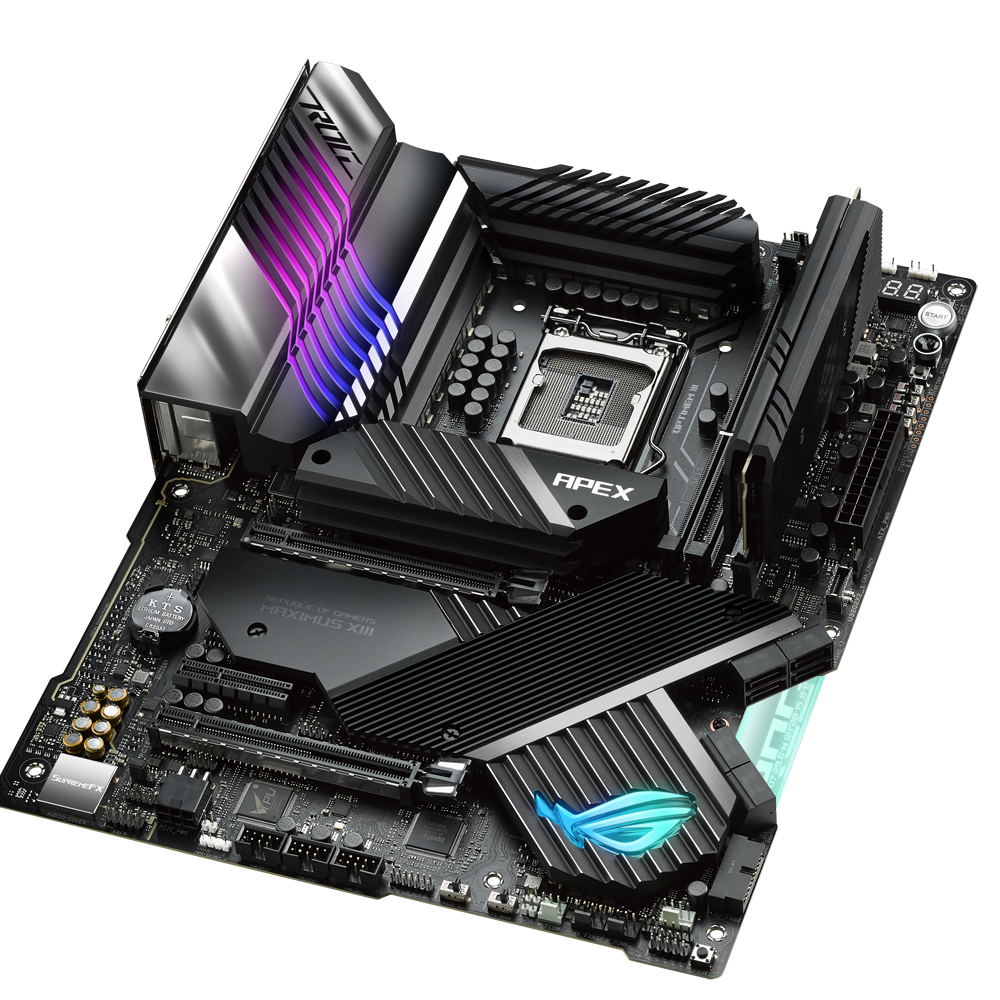

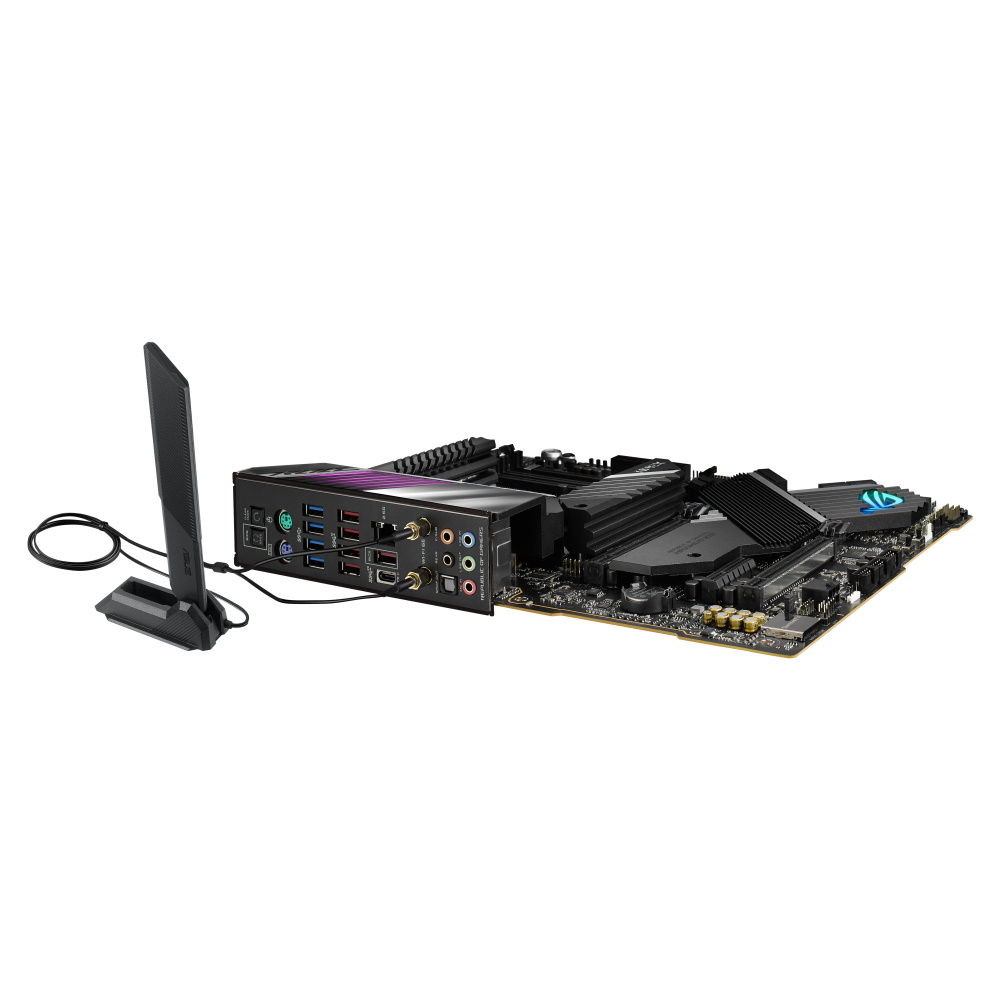

ROG MAXIMUS XIII APEX

ROG MAXIMUS XIII APEX

18フェーズの電源回路、冷却性を高めるヒートシンクを装備
拡張性、ネットワーク、サウンドが充実のOCユーザー向けモデル

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel Z590
・対応メモリ : DDR4-5333×2（最大64GB）
・拡張スロット : PCIe 4.0 x16×2、PCIe 3.0 x4×1
・ストレージ機能 : M.2×4(ROG DIMM.2カード使用)、SATA 6Gb/s×8
・無線機能 : Wi-Fi 6E (802.11 a/b/g/n/ac/ax)、 Bluetooth 5.2
・有線LAN機能 : 2.5GBASE-T×1
・USB（外部/内部）: USB 3.2 Gen 2x2×2 (1/1)、USB 3.2 Gen 2×5 (5/0)、USB 3.2 Gen 1×6 (4/2)、USB 2.0×6 (0/6)
・フォームファクタ : ATX（305mm×244mm）

*本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください


型番：ROG MAXIMUS XIII APEX

JAN：0195553145435

メーカー製品ページ


何世代にもわたって、レイテンシーを減らし、帯域幅を増やす合理化されたレイアウトにより、ROG Apexシリーズのマザーボードは多くの世界記録を支配することができました。 Maximus XIII Apexは、電力供給を強化し、第11世代Intel Coreプロセッサーにオーバークロック機能を継承しています。

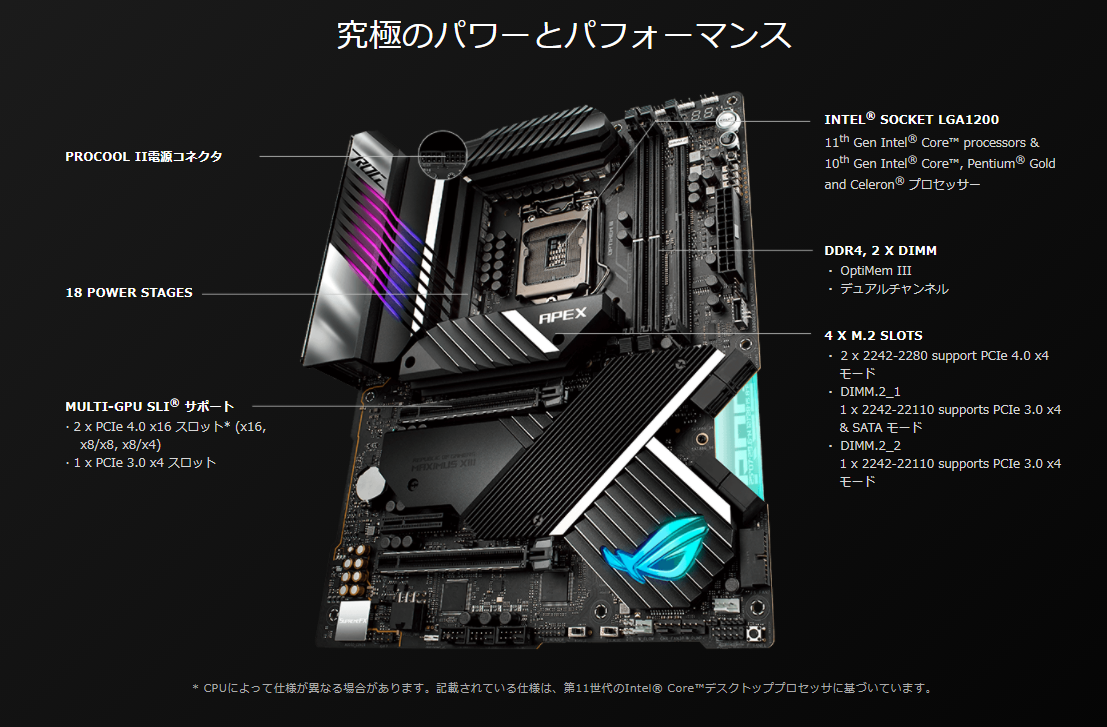

【ROG MAXIMUS XIII APEXの主な特徴】




優れた電源回路

第11世代Intel®Core™Rocket Lakeプロセッサー向けに電源回路と最適化された冷却設計がされています。定格90アンペアの18フェーズの電源回路 PowerStageを搭載し、最新のプロセッサーが要求するパワーと効率を提供します。高温にも耐えるMicroFine合金チョーク、10K日本製コンデンサを採用しProCool II電源コネクタを採用することで電力線をしっかりと接続することできます。



OVERCLOCKING

ROG Maximus XIII Apexは、初心者とベテラン愛好家の両方向けに、最新のIntelプロセッサの要求に応え、包括的な制御により、パフォーマンスを向上させるために必要なツールを提供します。
ハードウェアレベルのコントロールを備えたオーバークロッカーのTookitは、オーバークロック体験を支援します。これらは、より多くの記録を破るのに役立つように設計された、すばやく簡単で時間の節約になります。

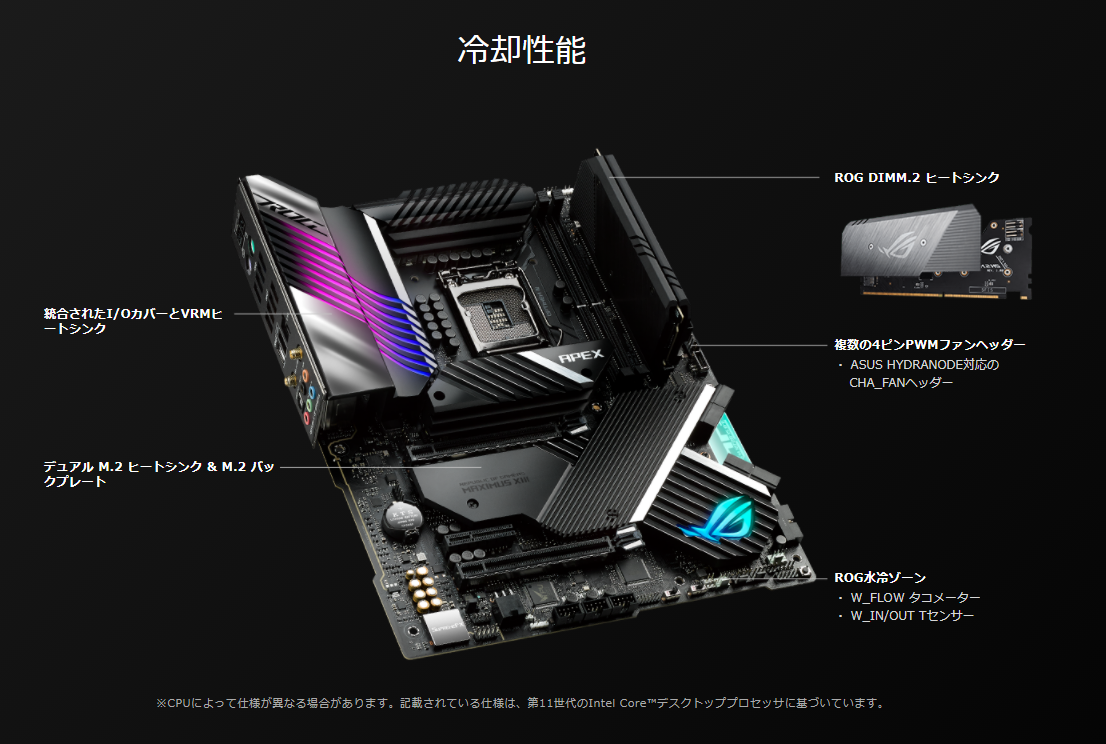

冷却性を高めるヒートシンク

MOSFETとチョークのVRMヒートシンクは、埋め込まれたヒートパイプを介してアルミニウムI / Oカバーに接続され、散逸のための質量と表面積を増やします。
拡張ヒートシンクは、プライマリオンボードスロットに取り付けられたVRMとM.2ドライブをさらに冷却するのに役立ちます。
アルミニウム製ヒートシンクカバーは、2番目のオンボードスロットに取り付けられたM.2ドライブを効率的に冷却します。



PCIe 4.0対応

ROG Maximus XIII Apexには4つのオンボードM.2スロットが装備されており、そのうち2つは最新のGPUと高速SSDをPCIe4.0でサポートしています。高性能M.2SSDによって発生する熱に対処するために、各ドライブは専用のM.2ヒートシンクと組み込みのバックプレートによって保護されています。



USB 3.2 Gen 2x2

背面のUSB 3.2 Gen 2x2 Type-C ポートとオンボードの追加のフロントパネルヘッダーは、最新のデバイスで最大20Gbpsのデータ転送速度を提供します。




ROG DIMM.2

ROG DIMM.2モジュールは、2台のM.2ドライブをDDR4インターフェイス経由で接続できる革新的な拡張カードです。次に、金属製のヒートシンクを追加して、美観を高めながら最大のパフォーマンスを得るためにサーマルを制御するのに役立ちます。

* DIMM.2は、最大22110（110mm）の長さのM.2ドライブに対応します。



Intel 2.5G LAN & Intel Wi-Fi 6E

オンボードのIntel ® 2.5 Gbイーサネットは、有線接続を強化し、標準のイーサネット接続の2.5倍の速度で、高速なファイル転送、スムーズなラグのないゲーム、高解像度ビデオストリーミングを実現します。
オンボードWiFi6Eテクノロジーは、6 GHz帯域で新たに利用可能な無線スペクトルを利用し、5GHz帯域の最大3倍の帯域幅と最大7つの160MHz帯域を提供して、容量の向上とパフォーマンスの向上とともに超高速ワイヤレスネットワーク速度を実現します。

*本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

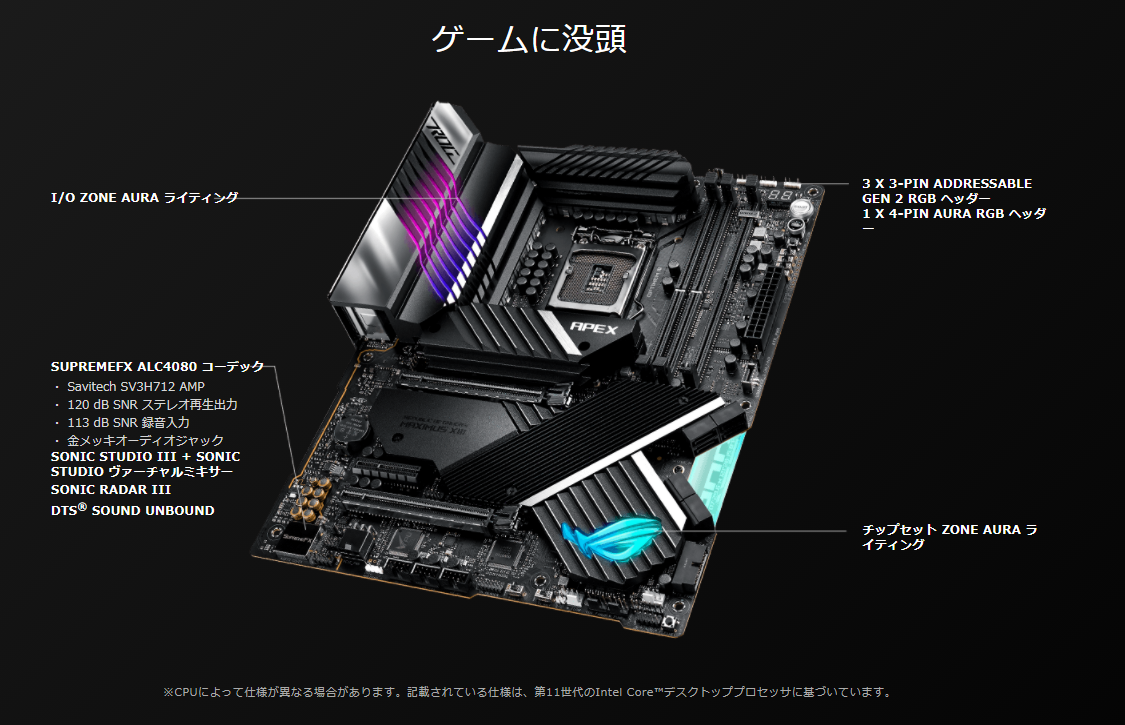

ROG SupremeFX

ROG SupremeFXは、優れたオーディオを提供するハードウェアとソフトウェアのユニークなブレンドです。 Maximus III Apexでは、SupremeFXはALC4080コーデックを利用して、すべてのチャネルで再生解像度を向上させます。フロントパネルの出力は、さまざまなゲーミングヘッドセットやハイファイヘッドフォンを駆動できる統合されたSavitechアンプを介してストリーミングされます。



対応CPU Intel® Socket LGA1200 for 11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® 14 nm CPU

Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
搭載チップセット Intel® Z590 Chipset
メモリー

Memory Channels:2DDR4 (Dual Channel)
Max Memory Size:64GB
DDR4 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC) /4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory*

Supports Intel® Extreme Memory Profile (XMP)

OptiMem III

* 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz.
* 11th Gen Intel® Core™ processors support 3200/2933/2800/2666/2400/2133 natively.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.
拡張スロット Intel® 11th &10th Gen Processors*
2 x PCIe 4.0/3.0 x16 slots**
- Intel® 11th processors support PCIe 4.0 x16 or x8/x8 or x8/x4 modes
- Intel® 10th processors support PCIe 3.0 x16 or x8/x8 or x8/x4 modes

Intel® Z590 Chipset
1 x PCIe 3.0 x4 slot***

* Supports PCIe bandwidth bifurcation for RAID on CPU function.
** PCIEX16_1 and PCIEX16_2 share bandwidth with M.2_2. PCIEX16_1 will run x8 mode and PCIEX16_2 will run x4 mode when M.2_2 runs x4 mode.
*** PCIEX4 slot shares bandwidth with SATA6G_56. PCIEX4 slot will run x2 mode when SATA6G_56 is populated.
マルチGPU

Supports NVIDIA 2-Way SLI® Technology*

*Support varies with different graphics cards
ストレージ

Supports 4 x M.2 slots and 8 x SATA 6Gb/s ports
Intel®11th &10th Gen Processors

M.2_1 slot (Key M), type 2242/2260/2280
- Only Intel® 11th processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs

M.2_2 slot (Key M), type 2242/2260/2280*
- Intel® 11th processors supports PCIe 4.0 x4 mode
- Intel® 10th processors supports PCIe 3.0 x4 mode

Intel® Z590 Chipset

DIMM.2_1 slot (Key M) via ROG DIMM.2, type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)**

DIMM.2_2 slot (Key M) via ROG DIMM.2, type 2242/2260/2280/22110 (supports PCIe 3.0 x4 mode)

8 x SATA 6Gb/s ports***

RAID function for PCIe mode SSD in Intel® Rapid Storage Technology is available with either 1. Intel® SSDs installed in both CPU-attached and PCH-attached slots, or 2. any other 3rd party SSDs installed in PCH-attached slots.

To enable Intel® Optane™ Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology.


* M.2_2 slot shares bandwidth with PCIEX16_1 and PCIEX16_2. When M.2_2 runs x4 mode, PCIEX16_1 will run x8 mode and PCIEX16_2 will run x4 mode.
** When DIMM.2_1 is operating in SATA mode, SATA6G_2 will be disabled.
*** SATA6G_56 shares bandwidth with PCIEX4 slot. When SATA6G_56 is populated, PCIEX4 slot will run x2 mode and SATA6G_56 will be disabled when PCIEX4 slot runs x4 mode.
LAN ASUS LANGuard
Wireless & Bluetooth 2x2 Tri-Band Intel Wi-Fi a/b/g/n/ac/ax/az + BT5.2 Supports 2.4/5/6GHz frequency band* Bluetooth v5.2 hardware ready** * WiFi 6E 6GHz regulatory may vary between countries, and function will be ready in Windows 10 build 21H1 or later. ** Bluetooth v5.2 function will be ready in Windows 10 build 21H1 or later.

※本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください
USB Rear USB:
Total 10 ports
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
5 x USB 3.2 Gen 2 ports (5 x Type-A)
4 x USB 3.2 Gen 1 ports (4 x Type-A)

Front USB:
Total 9 ports
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
3 x USB 2.0 headers support additional 6 USB 2.0 ports
オーディオ
ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080
- Impedance sense for front and rear headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback

Audio Features
- SupremeFX Shielding Technology
- Savitech SV3H712 AMP
- Gold-plated audio jacks
- Rear optical S/PDIF out port
- Premium Japanese audio capacitors
- Audio cover

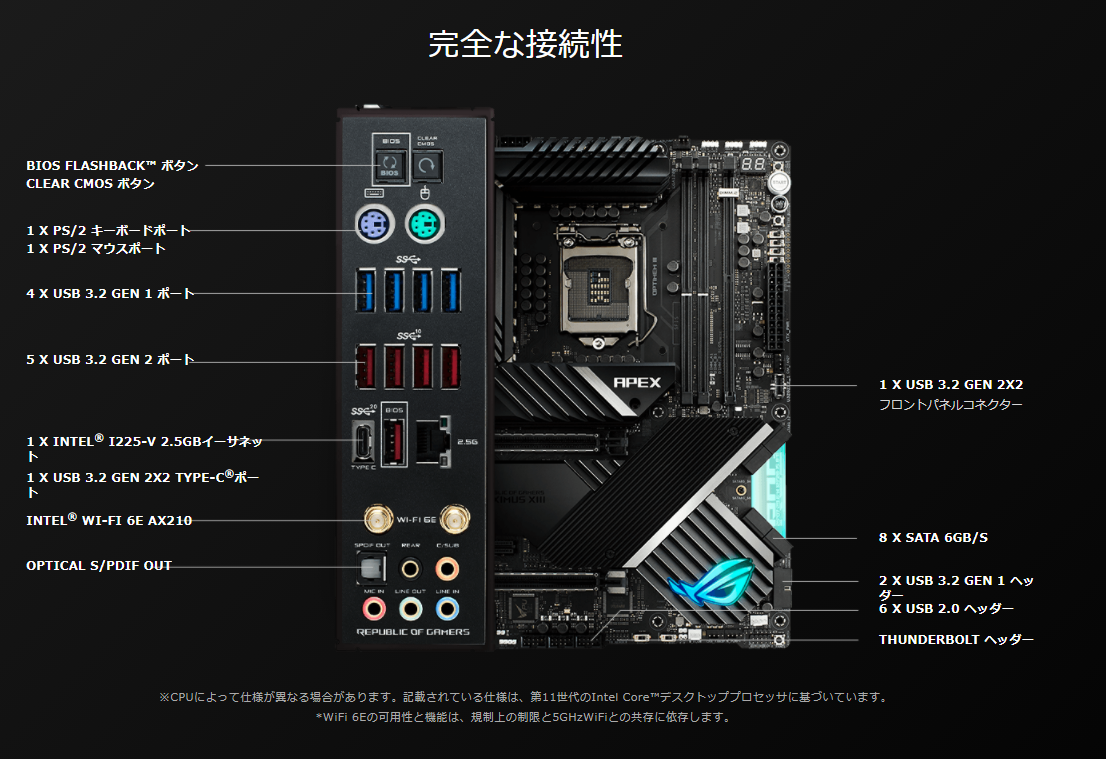

Back Panel I/O Ports

1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
5 x USB 3.2 Gen 2 ports (5 x Type-A)
4 x USB 3.2 Gen 1 ports (4 x Type-A)
1 x ASUS Wi-Fi Module
1 x Intel® I225-V 2.5Gb Ethernet port
5 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
1 x Clear CMOS button
1 x PS/2 Keyboard (purple) port
1 x PS/2 Mouse (green) port
Intrernal I/O Connectors 1 x Thunderbolt 4 header

Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
3 x 4-pin Chassis Fan headers
2 x 4-pin Full Speed Fan headers
1 x W_PUMP+ header
1 x 2-pin Water In header
1 x 2-pin Water Out header
1 x 3-pin Water Flow header

Power related
1 x 24-pin Main Power connector
2 x 8-pin +12V Power connectors
1 x 6-pin PCIe Graphics Card connector

Storage related
2 x M.2 slots (Key M)
1 x DIMM.2 slot supports 2 x M.2 slots (Key M)
8 x SATA 6Gb/s ports

USB
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
3 x USB 2.0 headers support additional 6 USB 2.0 ports

Miscellaneous
1 x 80 Light Bar jumper
3 x AURA Addressable Gen 2 headers
1 x AURA RGB header
1 x BIOS Switch button
1 x FlexKey button
1 x Front Panel Audio header (AAFP)
1 x FS Mode switch
1 x LN2 Mode jumper
1 x Pause switch
8 x ProbeIt Measurement Points
1 x ReTry button
2 x RSVD switch
1 x Safe Boot button
1 x Slow Mode switch
1 x Speaker header
1 x Start button
1 x 10-1 pin System Panel header
1 x Thermal Sensor header
1 x Thunderbolt™ header
1 x V_LATCH switch
Special Features Y

Extreme OC Kit
- FlexKey button
- LN2 Mode
- Probelt
- ReTry button
- Safe boot button
- Start button
- Slow Mode

Extreme Engine Digi+
- 10K Black Metallic Capacitors
- MicroFine Alloy Choke

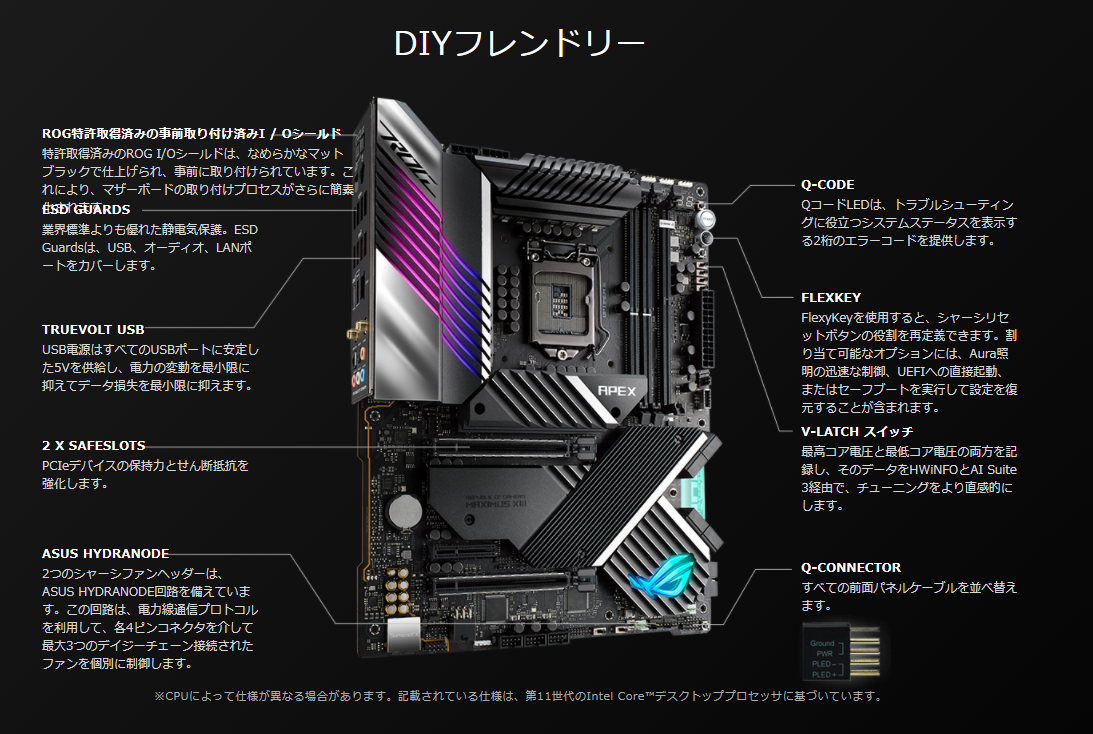

ASUS Q-Design
- Q-Code
- Q-Connector
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot

ASUS Thermal Solution
- M.2 heatsink backplate
- M.2 heatsink
- VRM heatsink design

ASUS EZ DIY
- BIOS FlashBack™ button
- Clear CMOS button
- ProCool II
- Pre-mounted I/O shield
- SafeSlot

AURA Sync
- AURA RGB header(s)
- Addressable Gen 2 RGB header(s)

Dual BIOS

ASUS HYDRANODE
- 3 x Chassis fan support* (CHA_FAN1P, CHA_FAN2P, CHA_FAN3P)

* Visit ASUS Website for the latest compatibility list.
Software Features

ROG Exclusive Software
- Mem Tweakit
- RAMCache III
- ROG CPU-Z
- GameFirst VI
- Sonic Studio III + Sonic Studio Virtual Mixer
- Sonic Radar III
- DTS® Sound Unbound
- Overwolf
- BullGuard Internet Security (1-year full version)

ASUS Exclusive Software

Armoury Crate
- AIDA64 Extreme (1 year full version)
- AURA Creator
- AURA Sync
- Two-Way AI Noise Cancelation

AI Suite 3
- 5-Way Optimization with AI Overclocking

 TPU

 EPU

 DIGI+ Power Control

 Fan Xpert 4

 Turbo app
- EZ update

AI Charger

DAEMON Tools

MyAsus

WinRAR

UEFI BIOS

AI Overclocking Guide

ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode

FlexKey

MemTest86
BIOS 2 x 256 Mb Flash ROM, UEFI AMI BIOS
Manageability WOL by PME, PXE
主な付属品

Cables
1 x ARGB RGB extension cable
1 x RGB extension cable
8 x SATA 6Gb/s cables
1 x 3-in-1 Thermistor cables pack

ROG DIMM.2 with Heatsink
1 x ROG DIMM.2 with heatsink
1 x M.2 pad for ROG DIMM.2
1 x M.2 screw package for ROG DIMM.2

Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x M.2 SSD screw package(s)
1 x Q-connector
1 x ROG key chain
1 x ROG stickers
1 x ROG thank you card
1 x ROG Graphics card holder

Installation Media
1 x Support DVD

Documentation
1 x User manual

※ドライバー等はASUSのWEBサイトのサポートページよりからもダウンロードいただけます。
OS Windows® 10 64-bit
フォームファクター（サイズW×D） ATX
30.5cm x 24.4cm


※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
