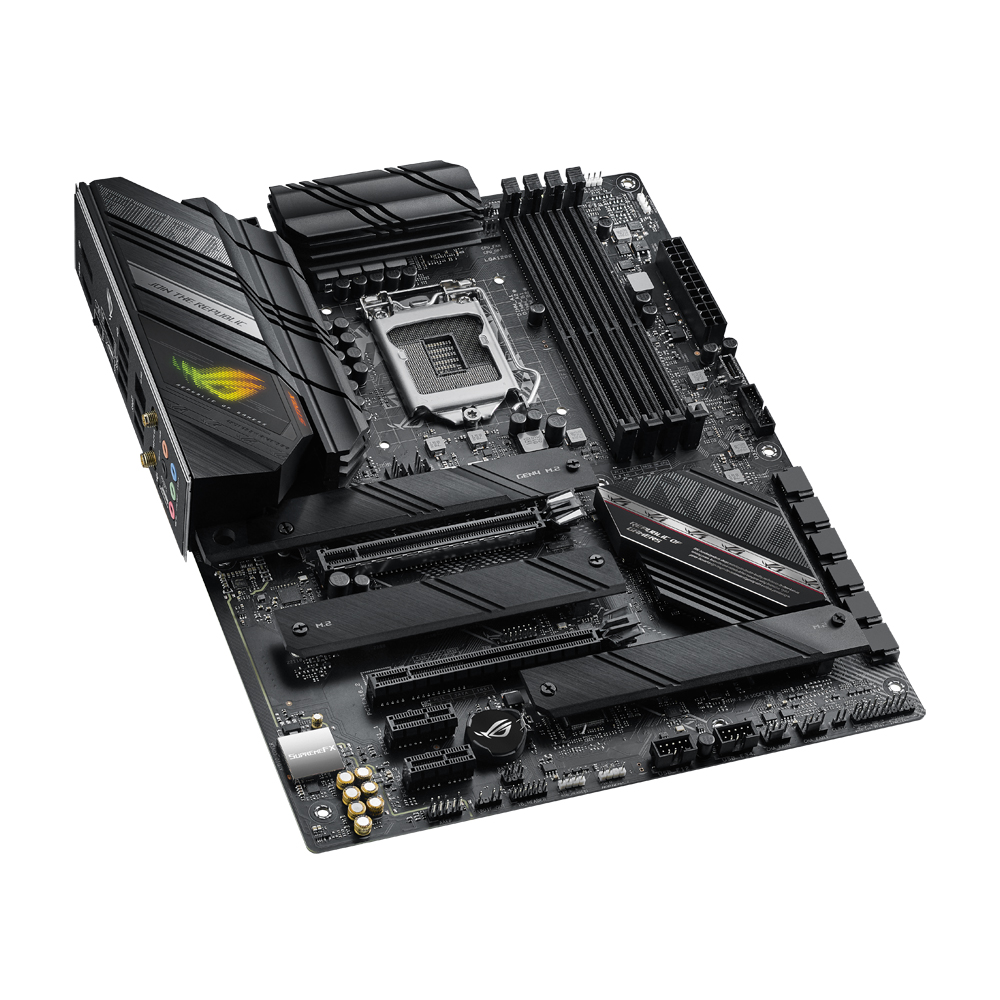

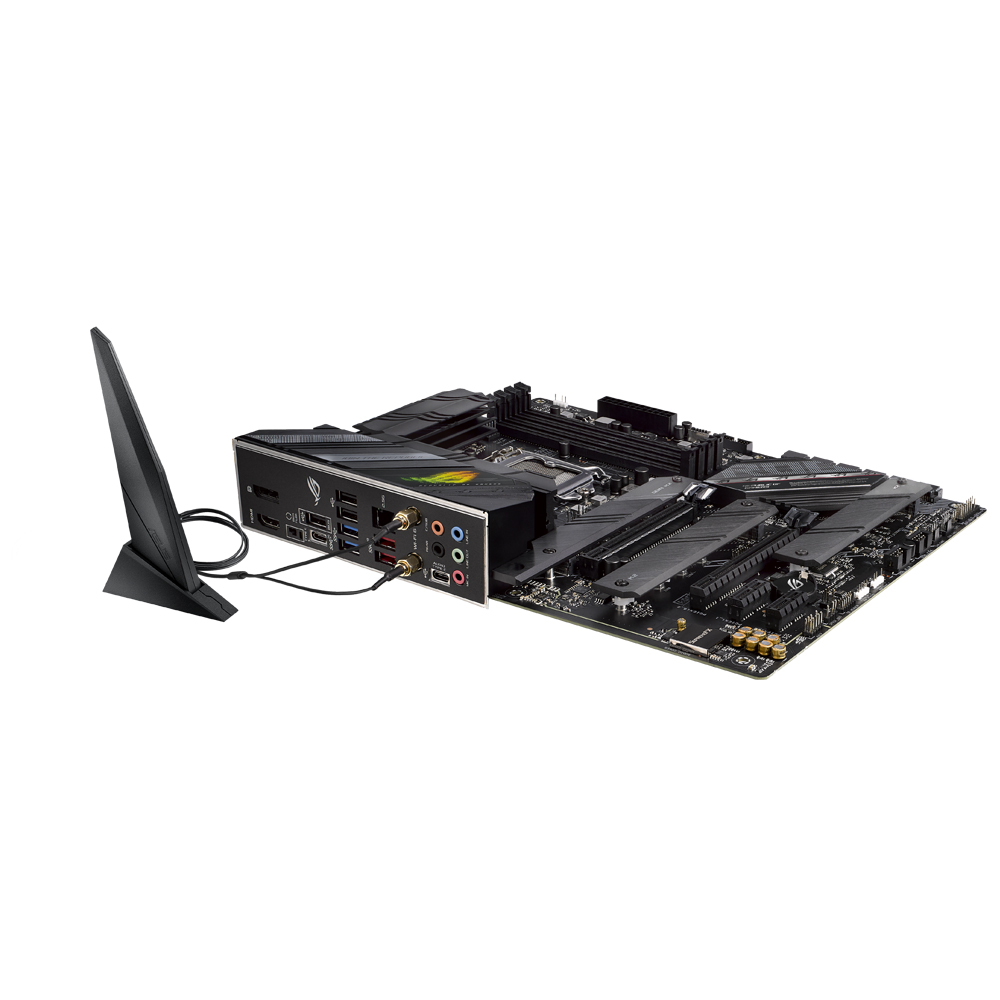

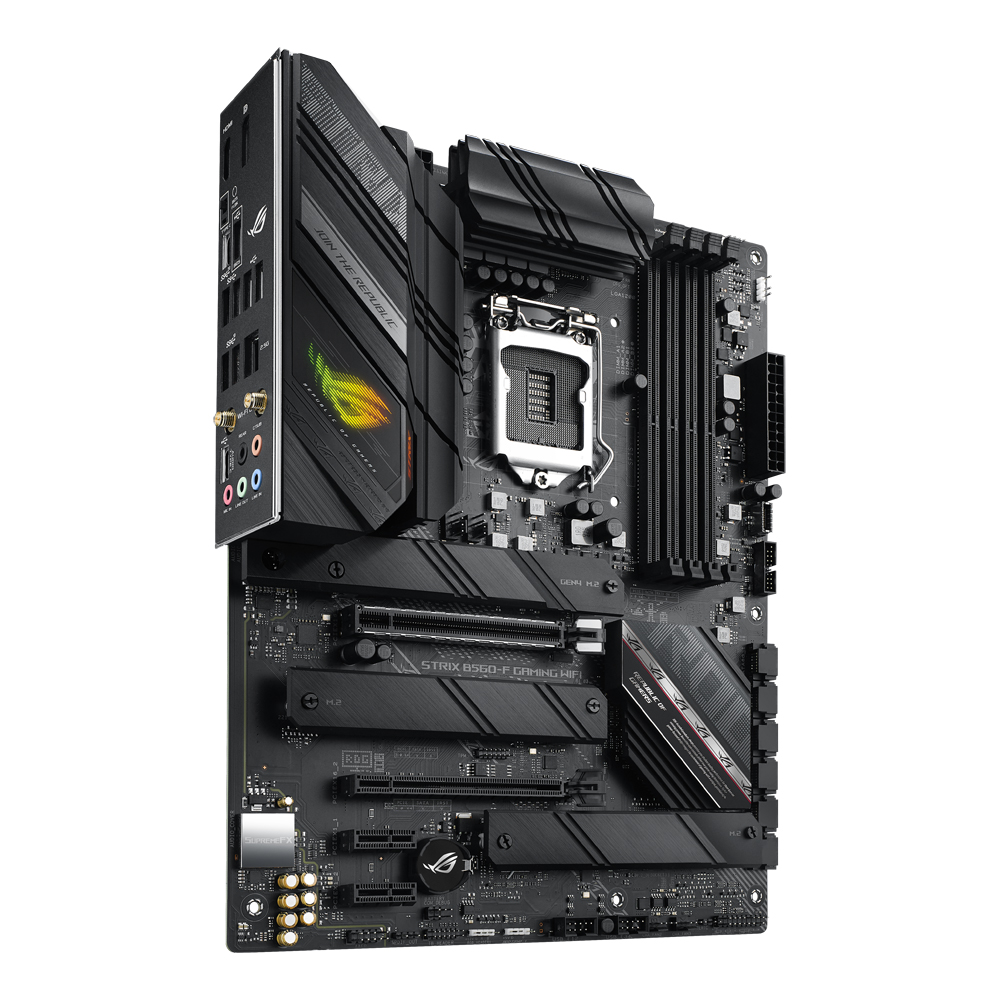

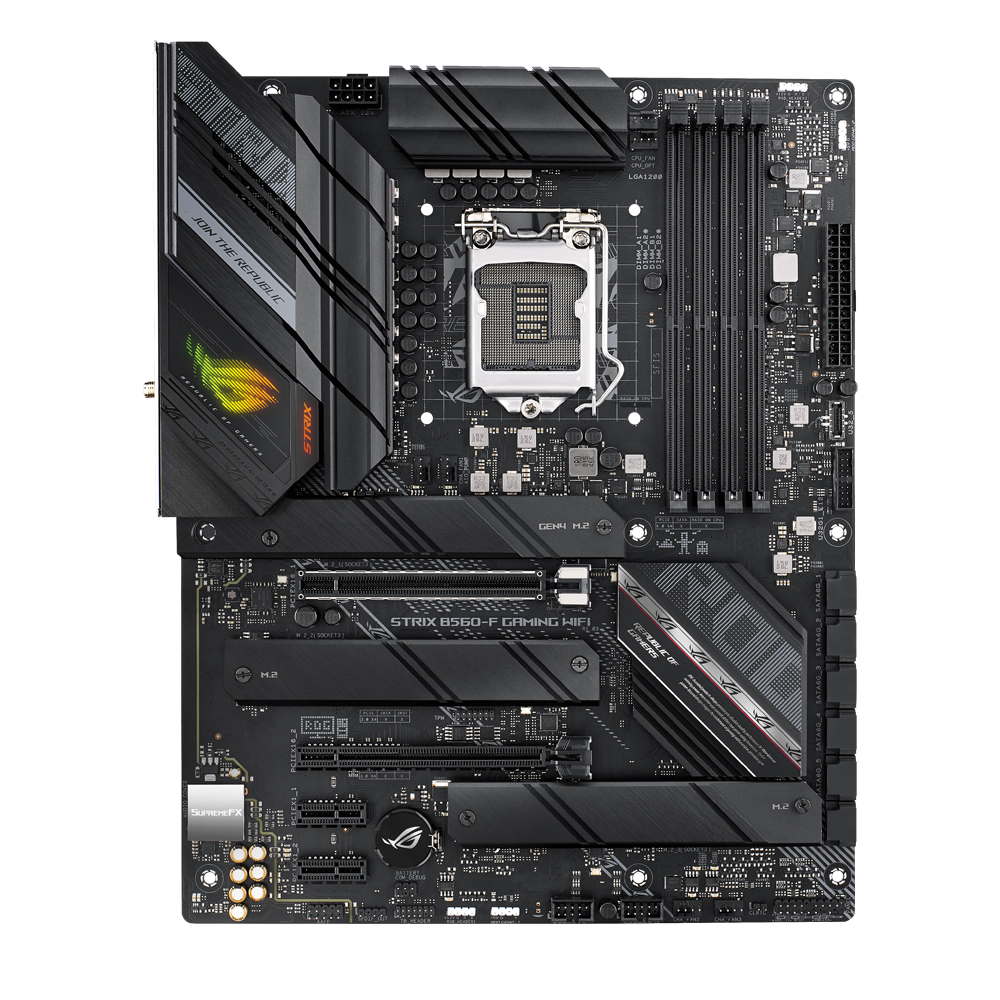

ROG STRIX B560-F GAMING WIFI

ROG STRIX B560-F GAMING WIFI

Intel第11世代CPU対応するB560 ATXマザーボード
8+2フェーズの電源回路搭載、2.5G LAN・Wi-Fi 6対応

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel B560
・対応メモリ : DDR4-5000×4（最大128GB）
・画面出力端子 : DisplayPort×1.4、HDMI 2.0×1
・拡張スロット : PCIe 4.0 x16×1、PCIe 3.0 x16×1、PCIe 3.0 x1×2
・ストレージ機能 : M.2×3、SATA 6Gb/s×6
・有線LAN機能 : 2.5GBASE-T×1
・無線機能 : Wi-Fi 6 (802.11 a/b/g/n/ac/ax)、 Bluetooth 5.0
・USB（外部/内部）: USB 3.2 Gen 2x2×1 (1/0)、USB 3.2 Gen 2×2 (2/0)、USB 3.1 Gen 1×5 (2/3)、USB 2.0×8 (4/4)
・フォームファクタ : ATX（305mm×244mm）

型番：ROG STRIX B560-F GAMING WIFI

JAN：0195553109673

メーカー製品ページ



ROG Strix B560-G Gaming WiFiは、第11世代Intel® Core™ プロセッサーを搭載したバランスの取れたマイクロATXベースのゲーミングPCを作成するために必要なすべてを提供します。重量級のグラフィックカードにも対応し、最新のストレージやネットワーク規格にも対応しています。また、上位機種で採用されているAI機能の強化により、さらにパフォーマンスが向上しています。さらに、カスタマイズ可能なRGB照明を備えた近未来的なデザインにより、自分だけのオリジナルビルドを実現できます。

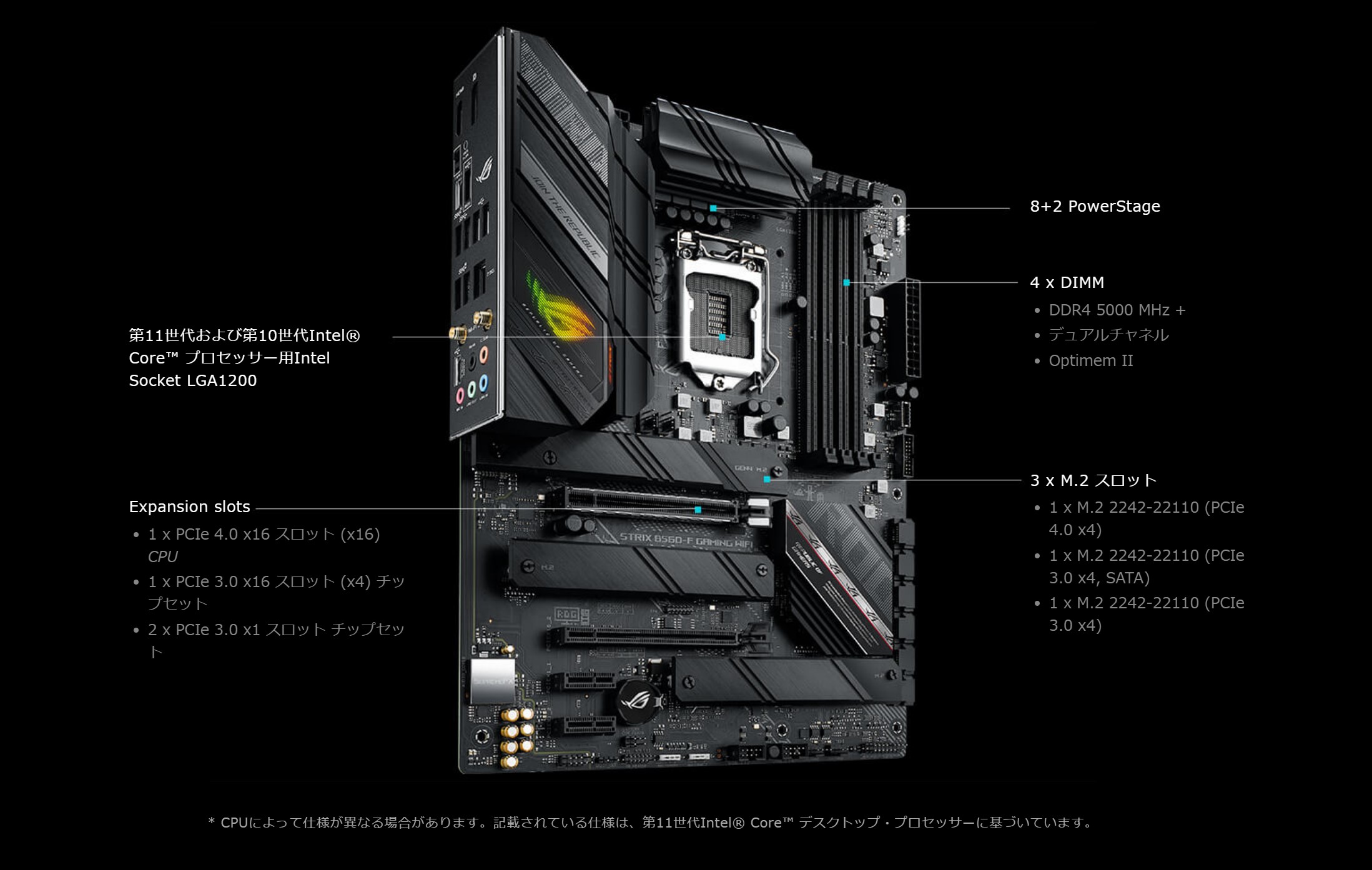

優れた電源回路

8+2 PowerStageは、ハイサイドとローサイドのMOSFETとドライバを1つのパッケージにまとめ、最新のIntelプロセッサが求めるパワーと効率を実現します。高温にも耐えるチョーク、コンデンサを採用しProCool II電源コネクタを採用することで電力線をしっかりと接続することでます。



Fan Xpert 4

Fan Xpert 4 は、CPUファンとケースファン、および液冷ポンプの回転速度を温度に応じて細かく制御できるファンコントロール機能でPC環境に合わせた制御が可能です。



M.2 Q-Latch

革新的なQ-Latchを使用すると、特定のツールを必要とせずにM.2 SSDを簡単に取り付けたり取り外したりできます。 シンプルなロック機構を採用しており、ラッチを指先で回すのみの簡単な操作です。



BIOS FlashBack™

CPUとDRAMを使わずにBIOSをアップデートする機能「BIOS FlashBack™」を搭載しており、電源と必要なファイルの入ったUSBメモリのみでBIOSをアップデートすることができます。



Aura Sync機能

Aura Sync RGBイルミネーションは、Auraに対応したすべての製品のLEDを1つのアプリケーションからまとめてコントロールし、同期した自分好みの光り方にすることができます。またアドレサブルGen 2 RGBヘッダーを搭載しており、第2世代のアドレサブルRGBデバイスのLEDの数を検出でき、特定のデバイスに合わせてライティングエフェクトを自動的に調整できるようになりました。
対応CPU
Intel® Socket LGA1200 for 11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors*

Supports Intel® 14 nm CPU

Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**

* Refer to www.asus.com for CPU support list.

** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
チップセット AMD B560
メモリー
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II

* 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz.
* 11th Gen Intel® processors support 3200/2933/2800/2666/2400/2133 natively.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.
グラフィックス 1 x DisplayPort 1.4
1 x HDMI 2.0***
* Graphics specifications may vary between CPU types.

**Only Intel® 11th processors, support DisplayPort 1.4 with max. resolution of 5120 x 2880 @60Hz, others would only support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz .Please refer to www.intel.com for any update.

*** Only Intel® 11th processors support HDMI™ 2.0 with max. resolution of 4K@60Hz, others will only support HDMI™ 1.4 with max. resolution of 4K@30Hz. Please refer to www.intel.com for any updates.
拡張スロット

Intel® 11th &10th
   Gen Processors

1 x PCIe 4.0/3.0 x16 slot(s)
- Intel® 11th processors support PCIe 4.0 x16 mode
- Intel®10th processors support PCIe 3.0 x16 mode

Intel® B560 Chipset
1 x PCIe 3.0 x16 slot (supports x4 mode)*
2 x PCIe 3.0 x1 slots

* The PCIEX16_2 shares bandwidth with the M.2_2. When M.2_2 runs x4 mode, PCIEX16_2 will be disabled.
ストレージ Total supports 3 x M.2 slots and 6 x SATA 6Gb/s ports

Intel®11th Gen Processors

M.2_1 slot (Key M), type 2242/2260/2280/22110

- Only Intel® 11th processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs.

Intel® B560 Chipset

M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)*
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 mode)**
6 x SATA 6Gb/s ports

* The M.2_2 share bandwidth with PCIEX16_2. When PCIEX16_2 runs x4 mode, M.2_2 can’t run PCIE mode (when M.2_2 runs at SATA mode, SATA6G_1 will be disabled)

** To enable Intel® Optane™ Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology.
Wireless & Bluetooth Intel® Wi-Fi 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Supports 2.4/5GHz frequency band
Bluetooth v5.0 or later
オーディオ
SS1220A
ROG SupremeFX 7.1-Channel High Definition Audio CODEC S1220A*

- Impedance sense for front and rear headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- Supports up to 32-Bit/192 kHz playback*

Audio Features

- SupremeFX Shielding Technology
- Savitech SV3H712 AMP
- Rear audio USB Type-C® port
- Premium Japanese audio capacitors
- Audio cover

* Due to limitations in HDA bandwidth, 32-Bit/192 kHz is not supported for 7.1 Surround Sound audio.
USB機能 Rear USB:Total 9 ports
1 x USB 3.2 Gen 2x2 port(s) (1 x USB Type-C®)
2 x USB 3.2 Gen 2 port (2 x Type-A)
2 x USB 3.2 Gen 1 port (2 x Type-A)
4 x USB 2.0 port(s) (3 x Type-A, 1 x audio USB Type-C®)

Front USB:Total 7 ports
1 x USB 3.2 Gen 1 connector(s) (suppport(s) USB Type-C®)
1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports

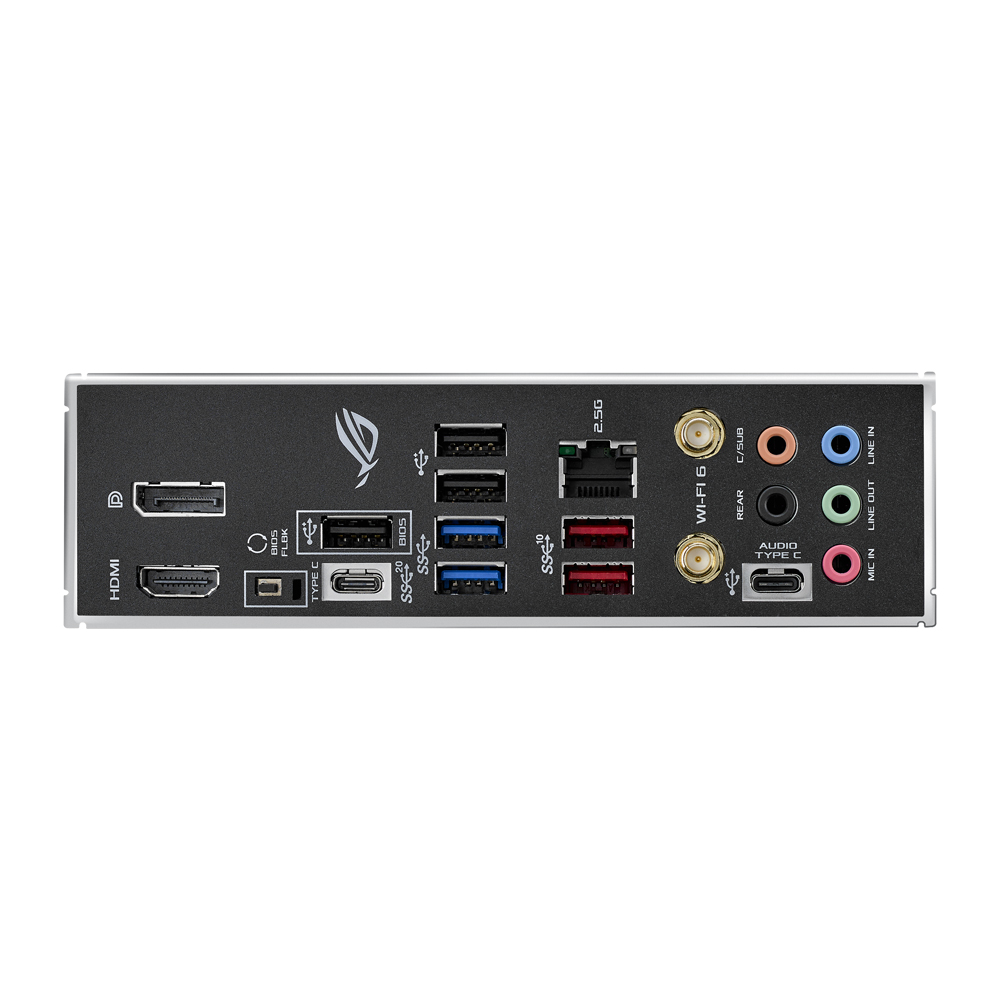

Back Panel I/O Ports

1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
2 x USB 3.2 Gen 2 port(s) (2 x Type-A)
2 x USB 3.2 Gen 1 port(s) (2 x Type-A)
4 x USB 2.0 port(s) (3 x Type-A, 1 x audio USB Type-C®)
1 x HDMI™ port
1 x DisplayPort
1 x ASUS Wi-Fi Module
1 x Intel® I225-V 2.5Gb Ethernet
5 x Audio jacks
1 x BIOS FlashBack™  button
Intrernal I/O Connectors

1 x TB Header (for add-on TB card)
Special Features Y
Extreme Engine Digi+
- 5K Black Metallic Capacitors

ASUS Q-Design
- M.2 Q-Latch
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot

ASUS Thermal Solution
- M.2 heatsink

ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- ProCool
- Pre-mounted I/O shield
- SafeSlot

AURA Sync
- AURA RGB header(s)
- Addressable Gen 2 RGB header(s)
Software Features

ROG Exclusive Software

- RAMCache III

- ROG CPU-Z

- GameFirst VI

- Sonic Studio III + Sonic Studio Virtual Mixer

- Sonic Radar III

- DTS® Sound Unbound

- Overwolf

- Anti-virus software

ASUS Exclusive Software

Armoury Crate

- AIDA64 Extreme (60 days free trial)

- AURA Creator

- AURA Sync

- Two-Way AI Noise Cancelation

AI Suite 3

- Performance And Power Saving Utility

  TurboV EVO

  EPU

  DIGI+ VRM

  Fan Xpert 4

- EZ update

MyAsus

WinRAR

DAEMON Tools

UEFI BIOS

ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode

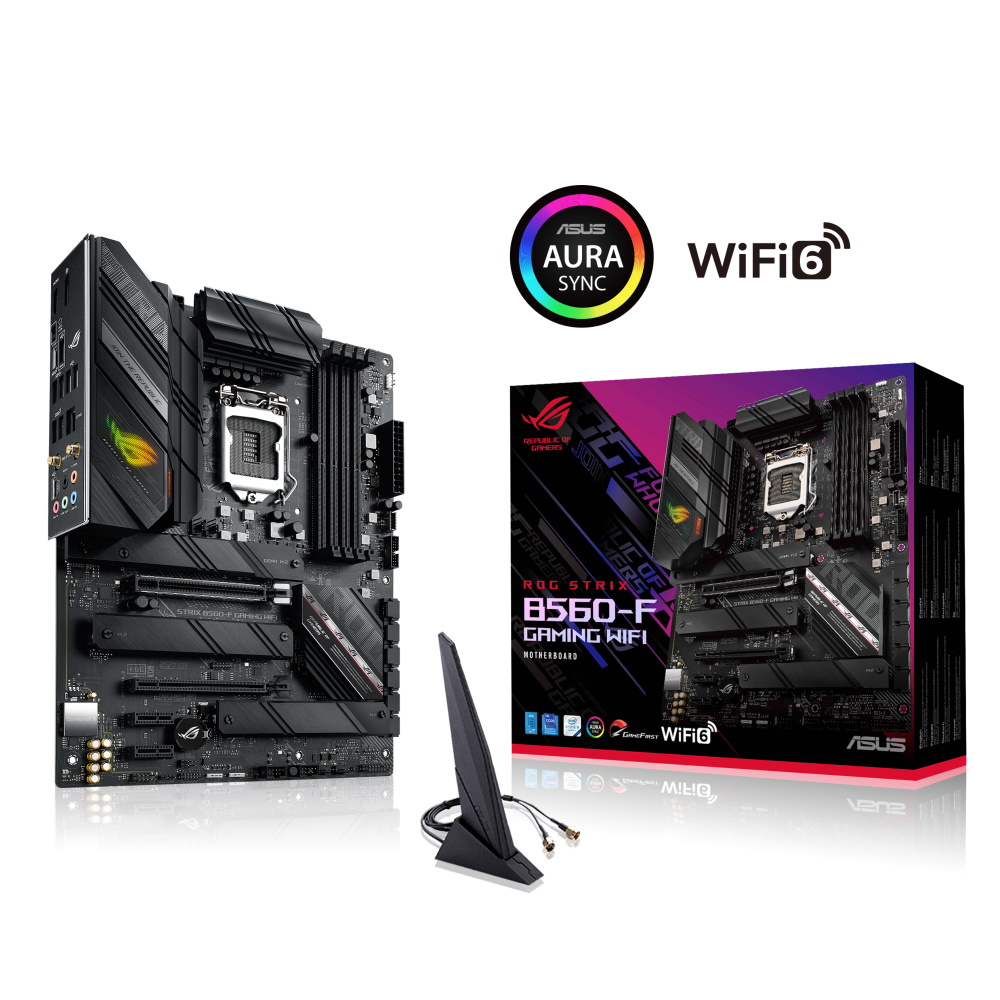

主な付属品

Cables
4 x SATA 6Gb/s cables
1 x ROG audio USB Type-C® cable

Miscellaneous

1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x M.2 Q-Latch package
2 x M.2 Rubber Packages
1 x ROG key chain
1 x ROG STRIX stickers
1 x ROG STRIX thank you card

Installation Media
1 x Support DVD

Documentation
1 x User manual

*BIOSやドライバーなどは、ASUS WEBサイトのサポートページからもダウンロードいただけます。
BIOS機能 128 Mb Flash ROM, UEFI AMI BIOS
管理機能 WOL by PME, PXE
OS Windows® 10 64-bit
フォームファクター
ATX
30.5cm x 24.4cm



※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
