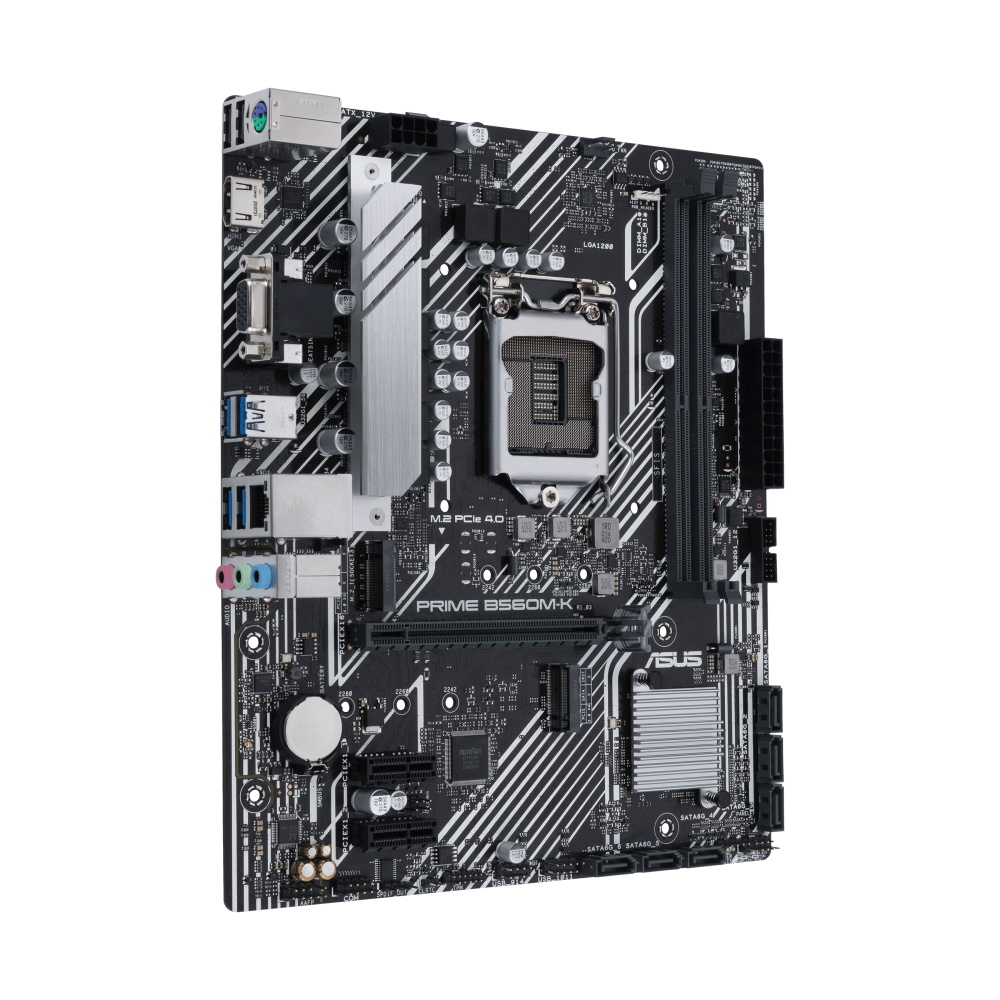

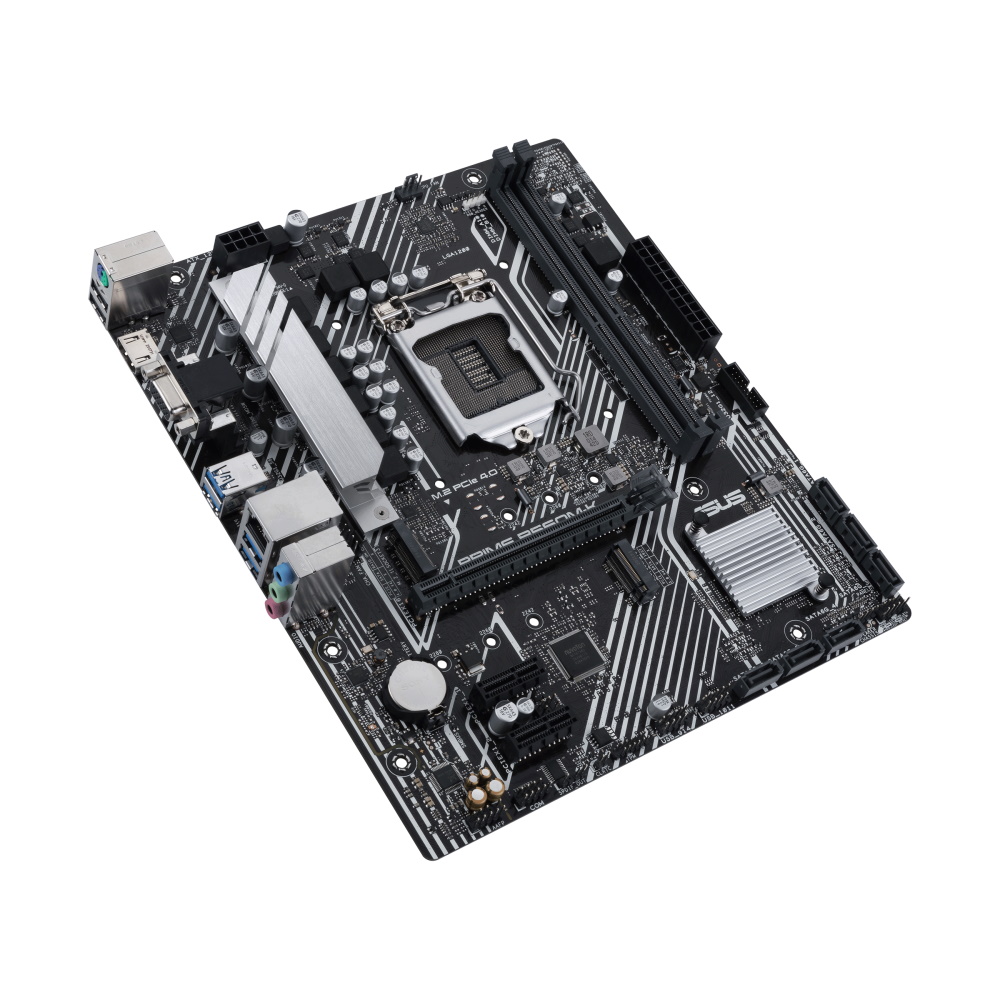

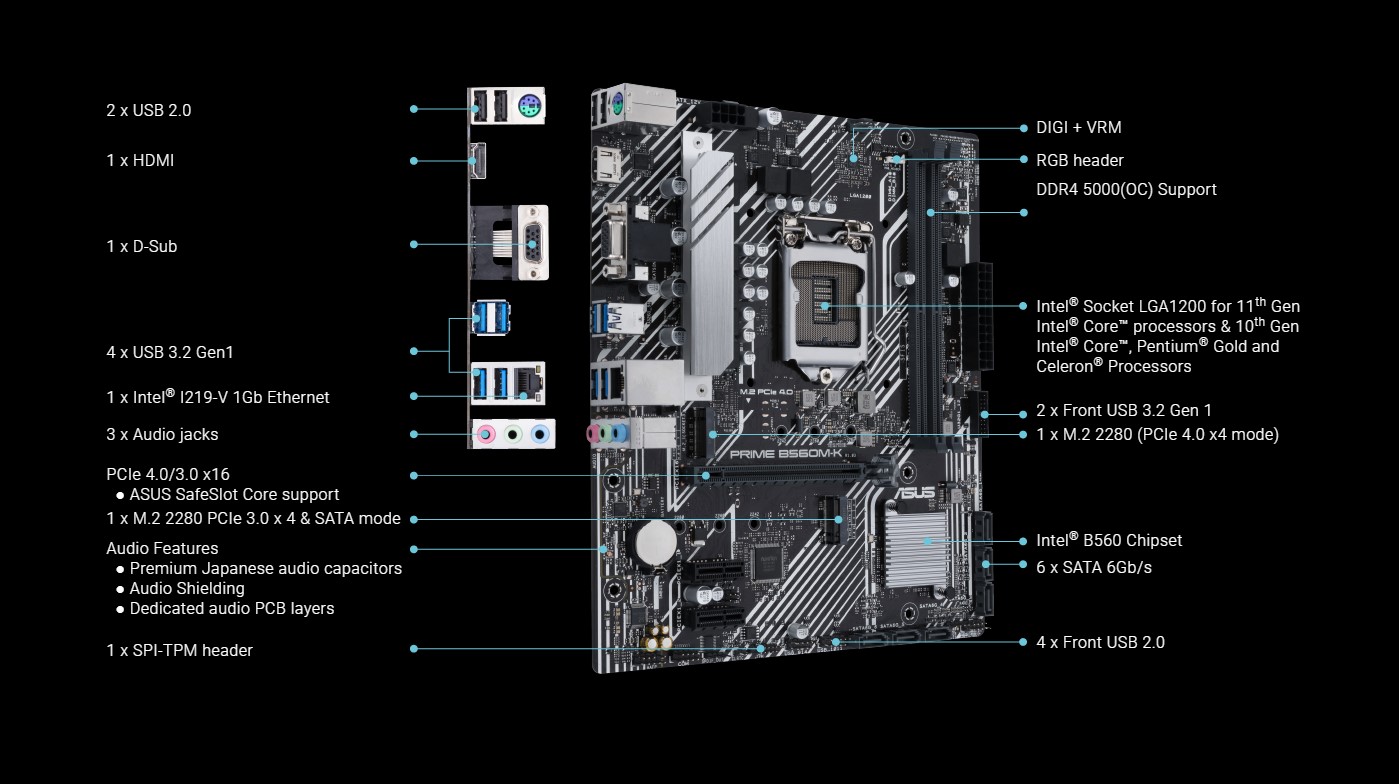

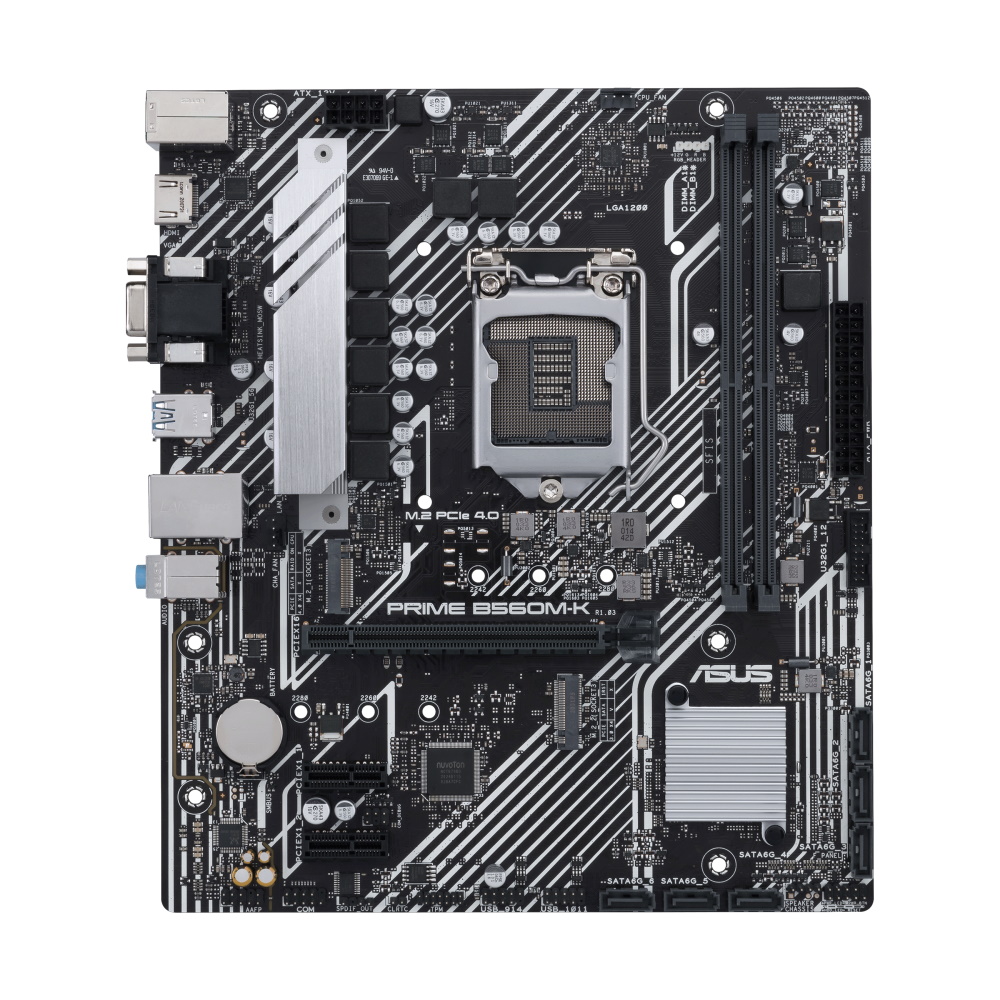

「PRIME B560M-K」はIntel B560チップセットを搭載したMicroATXマザーボードです。
6+1+1パワーステージを備えた電源設計により、第10世代および第11世代のIntel Core プロセッサーの潜在能力を引き出します。
また、複数のオンボードヒートシンクやサーマルパッドなどを備え、冷却性能も高められています。ファンやクーラーの動作は、専用ユーティリティでコントロールすることが可能です。
PCIe 4.0スロット、USB 3.2 Gen 1ポートを搭載。高速な転送速度により、高負荷な作業にも対応します。
PCIe x16スロットは高耐久の「SafeSlot Core」を採用し、重量級のグラフィックカードをしっかりと支えます。
コントロール
「PRIME B560M-K」は、システムのさまざまな側面を調整するための柔軟なツールを備えており、
あなたの作業方法に完全にマッチしたパフォーマンスの微調整を可能にし、生産性を最大限に高めます。
・EPU
EPU（The Energy Processing Unit）は自動的に消費電力を最適化し、
Awayモードで節電効果を最大限に発揮します。
・Fan Xpert 4
「Fan Xpert 4」またはASUS UEFIを使って、ファン、ウォーターポンプ、オールインワン・クーラーを包括的にコントロールすることができます。
空冷でも水冷でも、ワンクリックですべてのパラメータを設定するオートチューニング・モードを備えています。
また、すべてのファンの回転数をデフォルトの最小値以下に抑える「エクストリームクワイエット」モードも搭載しています。
軽い作業をする際に、システムを静かに保つことができます。
・Digital Power Controls
Digi+電圧レギュレータモジュール(VRM)は、電圧降下、スイッチング周波数、電力効率の設定をリアルタイムに制御し、
CPUの電圧レギュレーションを微調整することで、パフォーマンスの安定性を確保します。
あなたの作業方法に完全にマッチしたパフォーマンスの微調整を可能にし、生産性を最大限に高めます。
・EPU
EPU（The Energy Processing Unit）は自動的に消費電力を最適化し、
Awayモードで節電効果を最大限に発揮します。
・Fan Xpert 4
「Fan Xpert 4」またはASUS UEFIを使って、ファン、ウォーターポンプ、オールインワン・クーラーを包括的にコントロールすることができます。
空冷でも水冷でも、ワンクリックですべてのパラメータを設定するオートチューニング・モードを備えています。
また、すべてのファンの回転数をデフォルトの最小値以下に抑える「エクストリームクワイエット」モードも搭載しています。
軽い作業をする際に、システムを静かに保つことができます。
・Digital Power Controls
Digi+電圧レギュレータモジュール(VRM)は、電圧降下、スイッチング周波数、電力効率の設定をリアルタイムに制御し、
CPUの電圧レギュレーションを微調整することで、パフォーマンスの安定性を確保します。
UEFI BIOS
UEFI (BIOS)は、あなたのPCを設定・調整するために必要な機能を提供します。
分かりやすくシンプルな「EZ Mode」と、詳細な設定が可能な「Advanced Mode」の2つのモードから、
各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。
・EZ Mode：システム情報やオーバークロック設定まで一つの画面で確認・設定できるモード
・Advanced Mode：各項目の詳細な設定が可能なモード
分かりやすくシンプルな「EZ Mode」と、詳細な設定が可能な「Advanced Mode」の2つのモードから、
各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。
・EZ Mode：システム情報やオーバークロック設定まで一つの画面で確認・設定できるモード
・Advanced Mode：各項目の詳細な設定が可能なモード
冷却
「PRIME B560M-K」は、複数のオンボード・ヒートシンクと多数のハイブリッド・ファン・ヘッダーを備えており、
激しい作業負荷の下でも、システムが冷却され安定した状態を維持できるように設計されています。
・ヒートシンクとサーマルパッド
VRMのヒートシンクとその下のサーマルパッドは、MOSFETからの熱伝達を改善し、冷却性能を向上させます。
・制御機能
「PRIME B560M-K」は、Fan Xpert 4またはUEFI BIOSを介して設定可能な包括的な冷却制御機能を備えています。
激しい作業負荷の下でも、システムが冷却され安定した状態を維持できるように設計されています。
・ヒートシンクとサーマルパッド
VRMのヒートシンクとその下のサーマルパッドは、MOSFETからの熱伝達を改善し、冷却性能を向上させます。
・制御機能
「PRIME B560M-K」は、Fan Xpert 4またはUEFI BIOSを介して設定可能な包括的な冷却制御機能を備えています。
電力
第11世代Intel Core プロセッサーの性能を余すことなく引き出すためには、安定した電力が必要です。
「Prime B560M-K」は、このようなコア数の多いCPUの要求に応えることができます。
6+1+1パワーステージを備えたVRMは、プロセッサーが要求するパワーと効率を実現します。
「Prime B560M-K」は、このようなコア数の多いCPUの要求に応えることができます。
6+1+1パワーステージを備えたVRMは、プロセッサーが要求するパワーと効率を実現します。
メモリー
マザーボードのトレースルーティングの見直しにより、最新のインテルプロセッサーがメモリー帯域幅に制限なくアクセスできるようになりました。
DDR4パフォーマンス・テクノロジーの向上により、異なるPCB層のメモリー信号経路を慎重にマッピングしてビアを減らし、
クロストークを大幅に低減するシールドゾーンを追加しました。
DDR4性能向上のメリット
メモリーの安定性と互換性の向上
同等の電圧でより低いメモリーレイテンシーを可能にする
メモリーの周波数マージンの向上
DDR4パフォーマンス・テクノロジーの向上により、異なるPCB層のメモリー信号経路を慎重にマッピングしてビアを減らし、
クロストークを大幅に低減するシールドゾーンを追加しました。
DDR4性能向上のメリット
メモリーの安定性と互換性の向上
同等の電圧でより低いメモリーレイテンシーを可能にする
メモリーの周波数マージンの向上
ストレージ
・デュアルM.2スロット（最大64Gbps）
「Prime B560M-K」は、合計2つのM.2スロットを搭載しています。
1つのスロットはPCI Express 4.0による最大64Gbpsのデータ転送速度に対応しており、
OSやアプリケーションのドライブでの起動やアプリのロード時間を短縮することができます。
* 実際の転送速度は、理論上の最大速度よりも低くなります。
** M.2_1はPCIe 4.0、M.2_2はPCIe 3.0に対応しています。
「Prime B560M-K」は、合計2つのM.2スロットを搭載しています。
1つのスロットはPCI Express 4.0による最大64Gbpsのデータ転送速度に対応しており、
OSやアプリケーションのドライブでの起動やアプリのロード時間を短縮することができます。
* 実際の転送速度は、理論上の最大速度よりも低くなります。
** M.2_1はPCIe 4.0、M.2_2はPCIe 3.0に対応しています。
PCIe® 4.0スロット
「PRIME B560M-K」は、第11世代Intel Core CPUに特化して設計されており、最新のGPUに対応したPCIe 4.0接続を備えています。
広い帯域幅と超高速な転送速度により、高負荷にも難なく対応するシステムを実現します。
広い帯域幅と超高速な転送速度により、高負荷にも難なく対応するシステムを実現します。

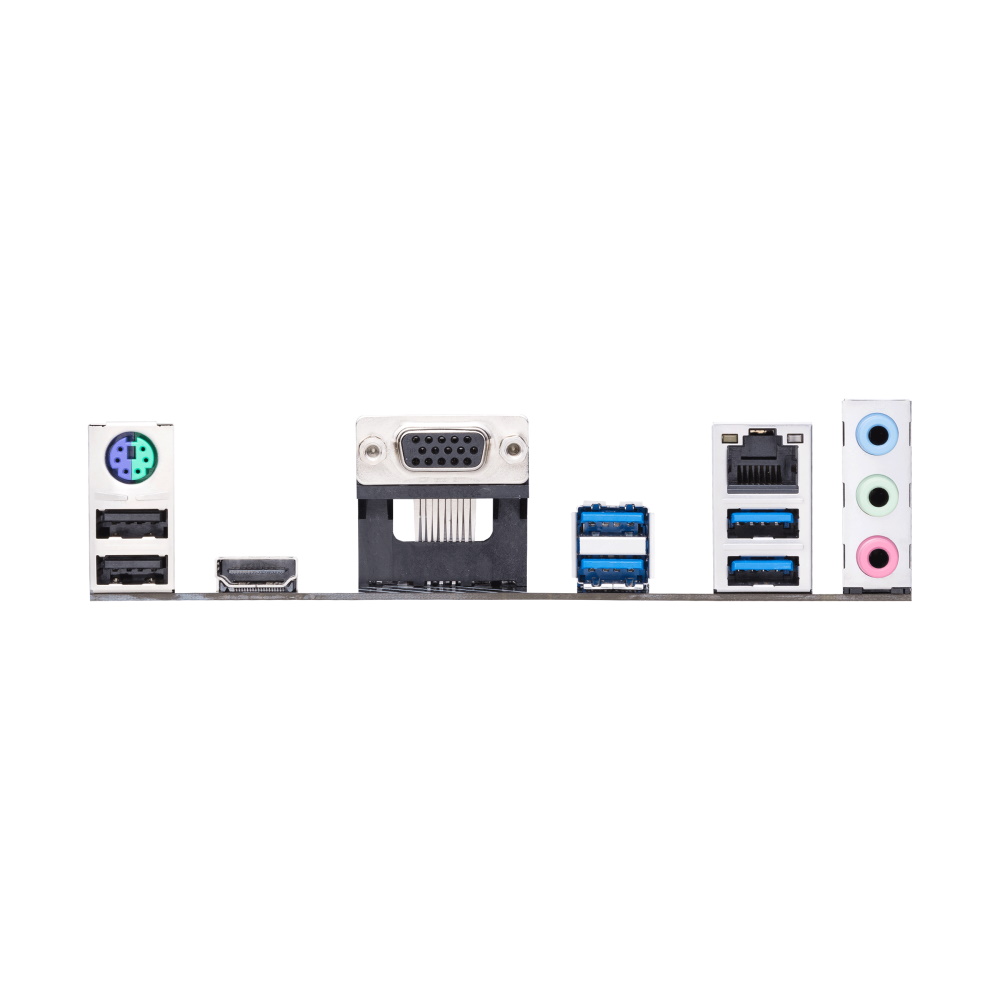

Intel® I219-V 1Gb Ethernet
Intel Ethernet Connection I219-Vは、CPUのオーバーヘッドを削減し、高いTCP/UDPスループットを実現することで、
より高速でスムーズなデータ転送を可能にします。
・ASUS LANGuard
ASUS LANGuardは、ハードウェアレベルのネットワーク保護機能で、信号結合技術とプレミアムEMI対策表面実装コンデンサーを採用し、
より信頼性の高い接続と優れたスループットを実現します。
より高速でスムーズなデータ転送を可能にします。
・ASUS LANGuard
ASUS LANGuardは、ハードウェアレベルのネットワーク保護機能で、信号結合技術とプレミアムEMI対策表面実装コンデンサーを採用し、
より信頼性の高い接続と優れたスループットを実現します。
優れたオーディオ
インテリジェントなデザインと高品質なハードウェアにより、今までにない高音質を実現します。
・オーディオシールド
アナログとデジタルの信号領域を分離し、多重干渉を大幅に低減します。
・左右のトラックを別々の層に配置
オーディオパス間のクロストークを最小限に抑えます。
・プレミアム日本製コンデンサー
日本製の高品質なコンデンサーを採用することで、臨場感あふれるサウンドシグネチャーを実現しました。
・オーディオシールド
アナログとデジタルの信号領域を分離し、多重干渉を大幅に低減します。
・左右のトラックを別々の層に配置
オーディオパス間のクロストークを最小限に抑えます。
・プレミアム日本製コンデンサー
日本製の高品質なコンデンサーを採用することで、臨場感あふれるサウンドシグネチャーを実現しました。
ライティングコントロール
5050個のRGBストリップをRGBヘッダーに接続することで、静的、点滅、フェード、ストロボ効果のある、
独自の魅力的なマルチカラー照明ディスプレイを作成することができます。
* RGBストリップヘッダーは、3A（12V）の最大電力定格を持つ5050 RGB LEDストリップをサポートしています。
最大輝度を得るためには、ストリップの長さは3mを超えないようにしてください。
** RGB LEDストリップは別売りです。
独自の魅力的なマルチカラー照明ディスプレイを作成することができます。
* RGBストリップヘッダーは、3A（12V）の最大電力定格を持つ5050 RGB LEDストリップをサポートしています。
最大輝度を得るためには、ストリップの長さは3mを超えないようにしてください。
** RGB LEDストリップは別売りです。
Armoury Crate
Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。
SafeSlot Core
SafeSlot Coreは、ASUS独自のPCIeスロットです。
特殊なフックでマザーボードに固定された強固なデザインが特徴で、標準的な拡張スロットと比較して、1.6倍の強度の保持力と1.3倍の耐せん断性を実現しています。
特殊なフックでマザーボードに固定された強固なデザインが特徴で、標準的な拡張スロットと比較して、1.6倍の強度の保持力と1.3倍の耐せん断性を実現しています。
