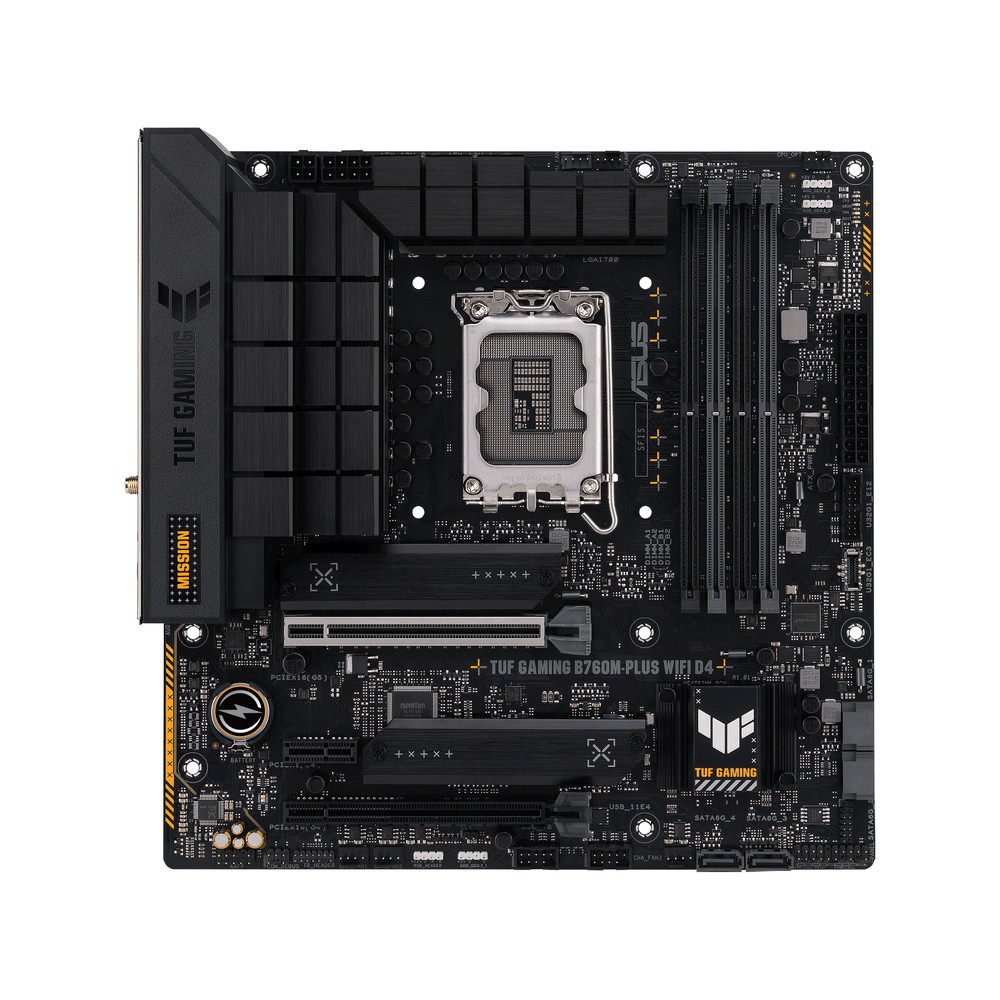

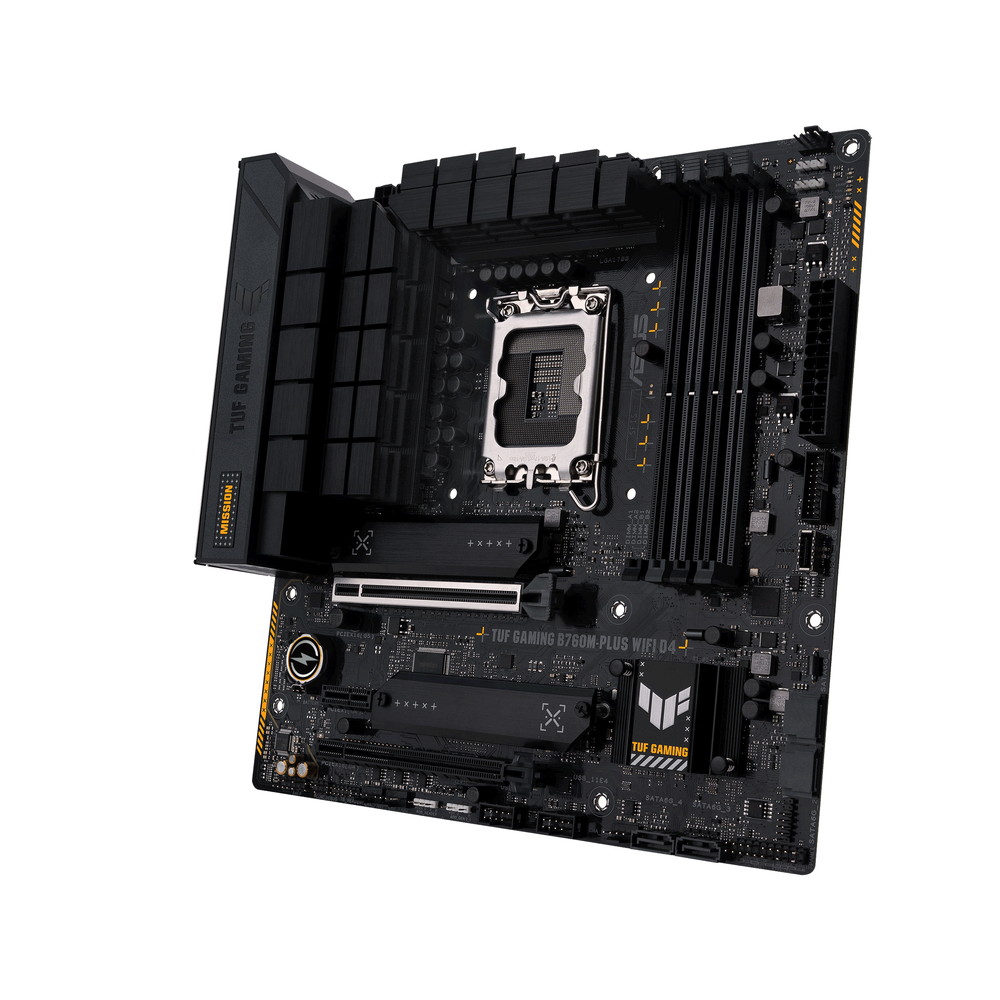

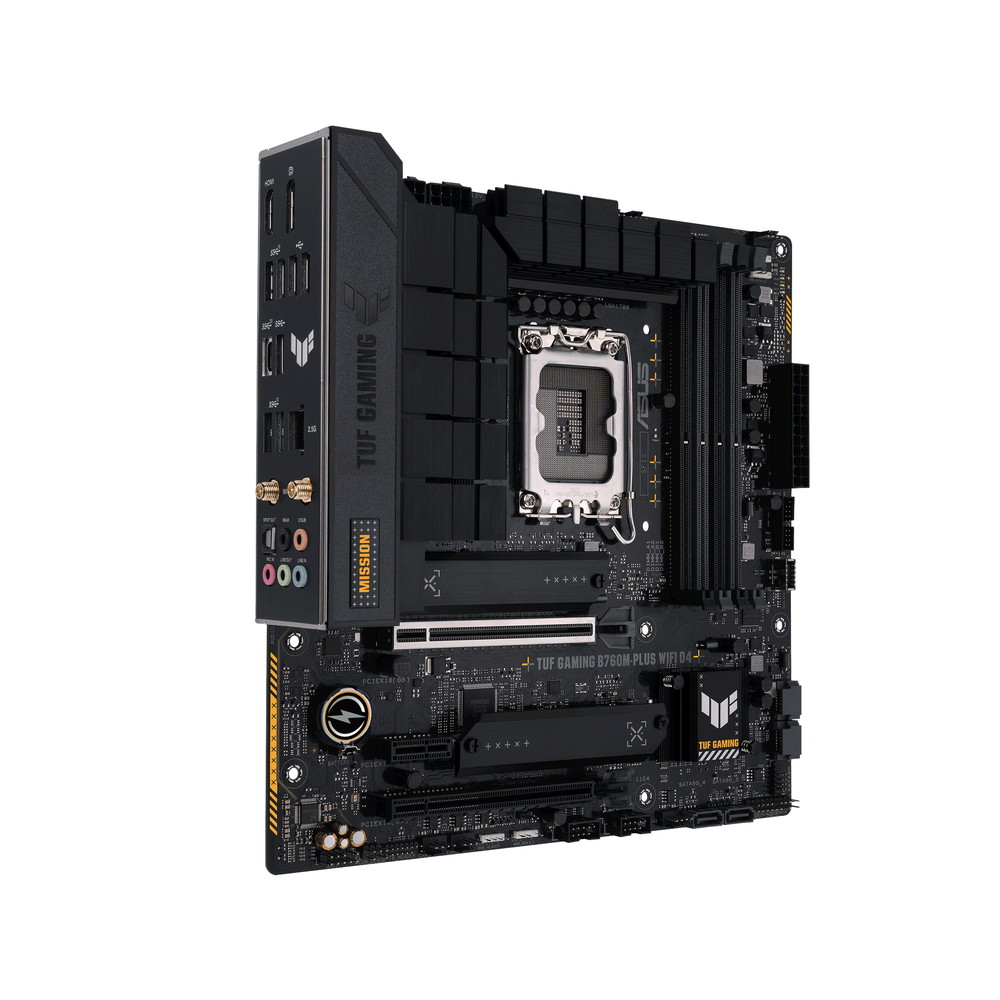

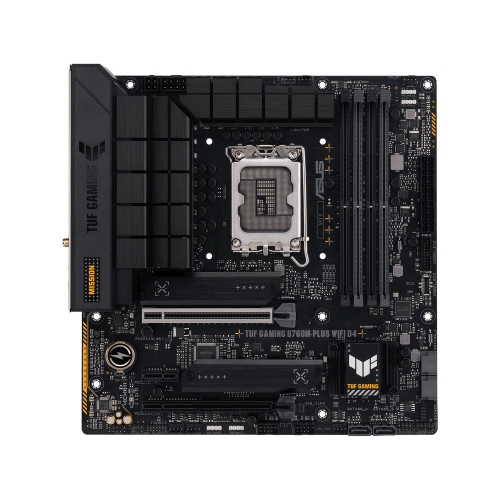

TUF GAMING B760M-PLUS WIFI D4

TUF GAMING B760M-PLUS WIFI D4

B760チップセット搭載・DDR4モデル
PCIe 5.0対応「TUF Gaming」MicroATXマザーボード
12+1 DrMOSパワーステージ

・チップセット：Intel B760
・対応CPU：第13/12世代 Intel®プロセッサー
・対応ソケット：LGA1700
・拡張スロット：PCIe 5.0 x16 × 1、PCIe 4.0 x16(x4) × 1、PCIe 4.0 x1 × 1
・対応メモリー：DDR4-5333(OC) × 4（最大128GB）
・フォームファクター：MicroATX（244×244mm）
・Wi-Fi 6 + Realtek 2.5G LAN
・12+1 DrMOSパワーステージ
・ProCool 8+4 pin電源コネクター
・拡大されたVRMヒートシンク、M.2ヒートシンク、PCHヒートシンクなどが強力に冷却
・PCIe 5.0スロット
・PCIe 4.0 M.2スロット
・USB 3.2 Gen2x2 Type-Cポート搭載
・Thunderbolt™ ヘッダー
・HDMI 2.1 × 1、DP 1.4 × 1
・M.2 Q-Latch、SafeDIMM、事前取り付け済みI/Oシールド
・耐久性重視の「TUF Gaming」シリーズ

型番：TUF GAMING B760M-PLUS WIFI D4

JAN：0197105004467

発売日：2023年1月3日


「TUF GAMING B760M-PLUS WIFI D4」は、Intel B760チップセットを搭載した、高い耐久性が特徴の「TUF GAMING」シリーズMicroATXマザーボードです。最新のシステムを高いコストパフォーマンスで構築可能なDDR4メモリー対応モデルです。
12+1 DrMOSパワーステージの電源回路を搭載し、最新の第13世代Intel Coreプロセッサーの性能を引き出します。拡大されたVRMヒートシンク、M.2ヒートシンク、PCHヒートシンクなどがシステムを強力に冷却します。

PCIe 5.0スロットやPCIe 4.0 M.2スロット、USB 3.2 Gen2x2 Type-Cポートなどの最新規格を搭載。さらにWi-Fi 6+Realtek 2.5Gb LANを搭載し、高速なインターネット環境を構築できます。
耐久性の高い部品や、さまざまな保護機能によって、過酷な使用環境にも耐えられるように設計されています。



























型番 TUF GAMING B760M-PLUS WIFI D4
フォームファクター MicroATX（244×244mm）
チップセット Intel® B760 Chipset
対応CPUソケット Intel® Socket LGA1700
対応CPU 13th Gen Intel® Core™ & 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors*
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
対応メモリー 4 DIMM, Max. 128GB, DDR4
5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II
拡張スロット Intel® 13th & 12th Gen Processors
PCIe 5.0 x16 slot × 1
Intel® B760 Chipset
PCIe 4.0 x16 slot (supports x4 mode) × 1
PCIe 4.0 x1 slot × 1
ストレージ M.2 slot × 2
Intel® 13th & 12th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
Intel® B760 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

SATA 6Gb/s port × 4
* Intel® Rapid Storage Technology supports SATA RAID 0/1/5/10.

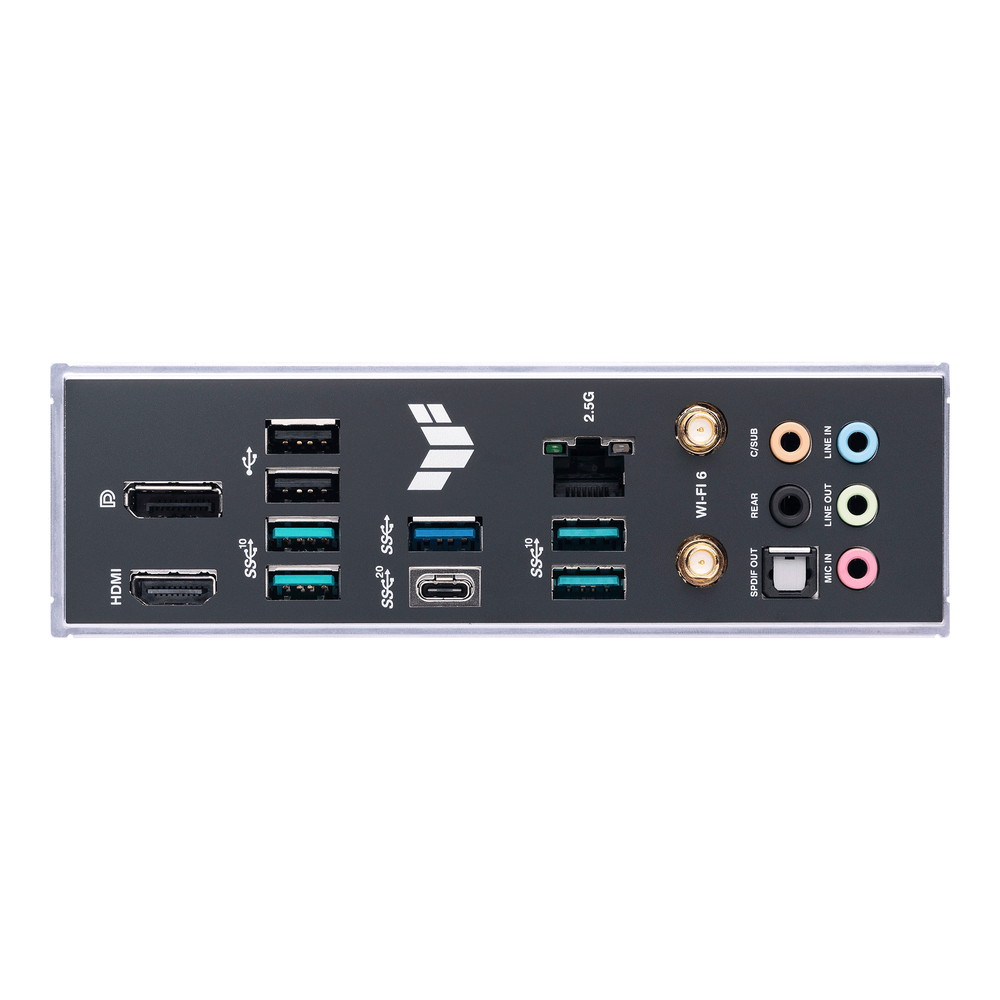

USB Rear USB (Total 8 ports)
USB 3.2 Gen 2x2 port × 1 (1 USB Type-C®)
USB 3.2 Gen 2 port × 4 (4 Type-A)
USB 3.2 Gen 1 port × 1 (1 Type-A)
USB 2.0 port × 2 (2 Type-A)

Front USB (Total 7 ports)
USB 3.2 Gen 1 connector × 1 (supports USB Type-C®)*
USB 3.2 Gen 1 header × 1 (supports additional 2 USB 3.2 Gen 1 ports)
USB 2.0 header × 2 (support additional 4 USB 2.0 ports*)
* USB_E4 and USB_EC3 can only be enabled/disabled simultaneously.
Thunderbolt Thunderbolt™ (USB4®) header × 1
LAN Realtek 2.5Gb Ethernet × 1
TUF LANGuard
無線機能 Wi-Fi 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Supports 2.4/5GHz frequency band
Bluetooth® v5.2*
*The Bluetooth version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications.
映像出力 DisplayPort × 1
Supports max. 4K@60Hz as specified in DisplayPort 1.4.

HDMI® port × 1
Supports 4K@60Hz as specified in HDMI 2.1.

* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
オーディオ Realtek 7.1 Surround Sound High Definition Audio CODEC
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback
LED Addressable Gen 2 header × 3
AURA RGB header × 1
OS Windows® 11, Windows® 10 64-bit

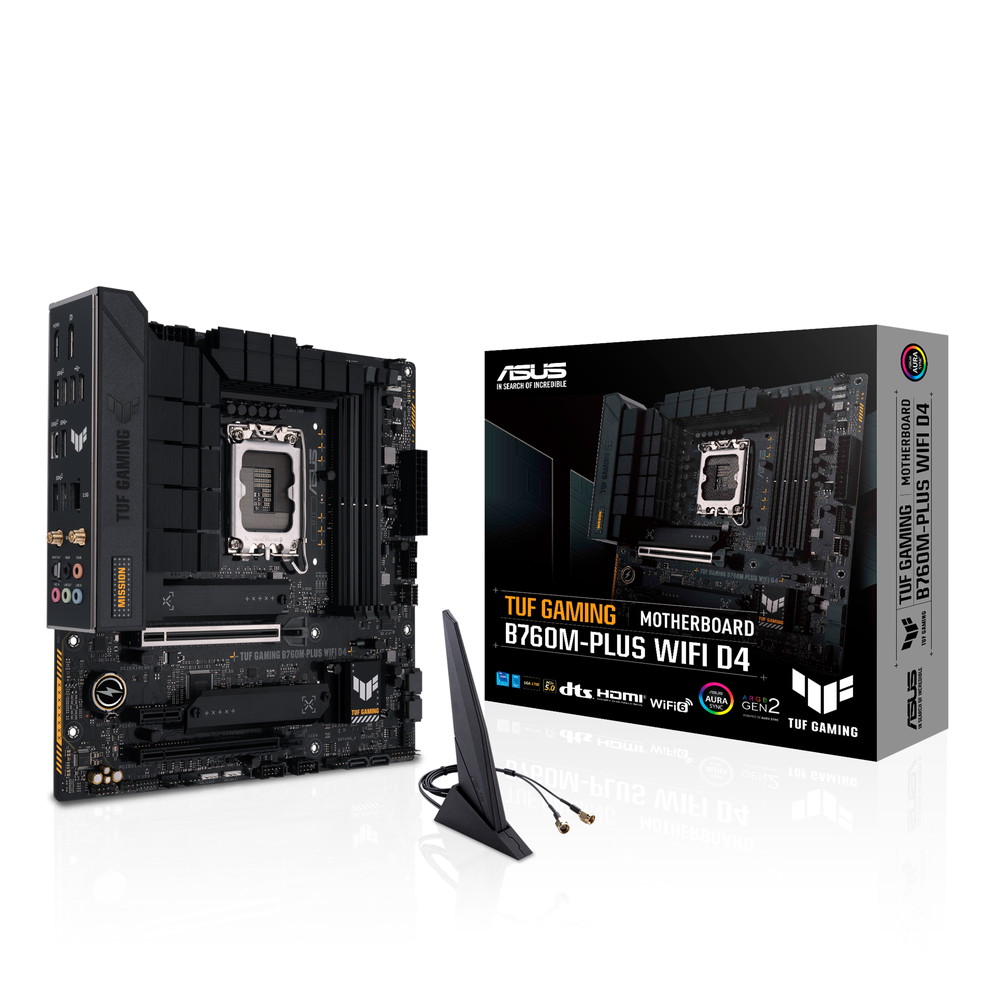

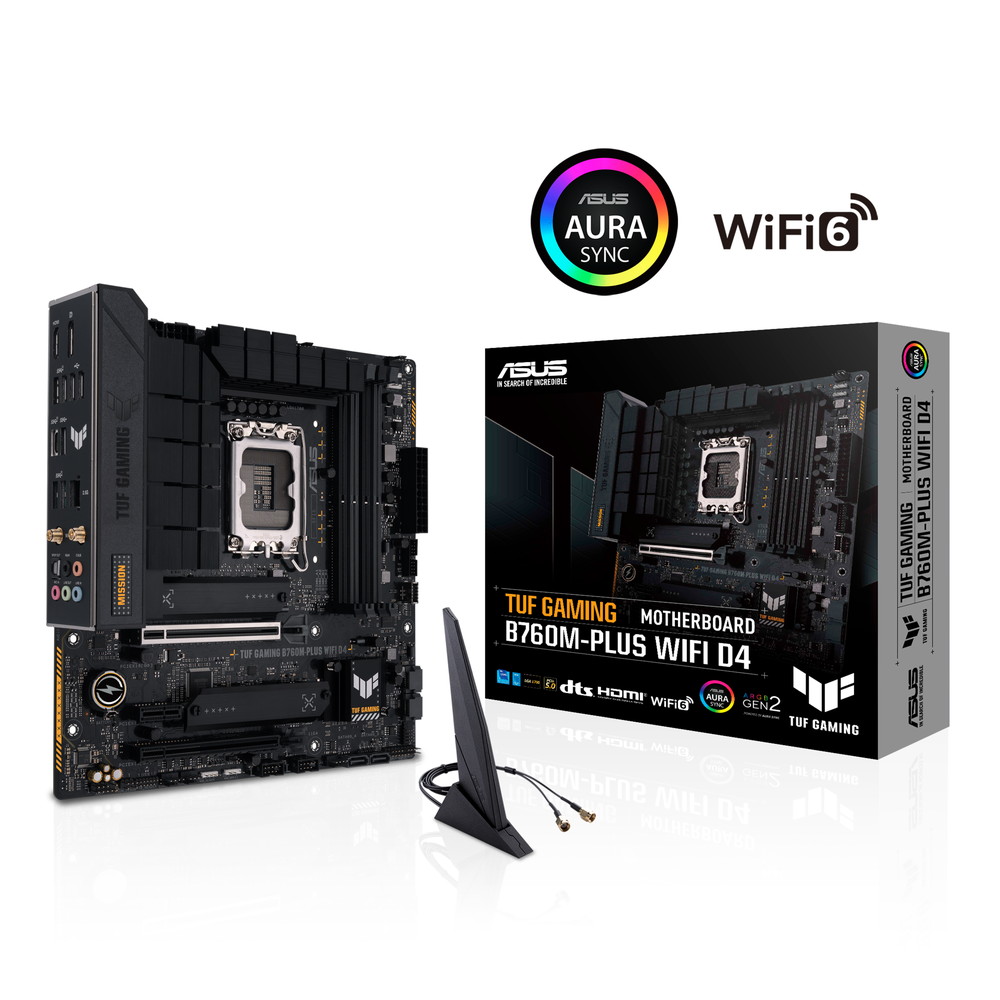

付属品 SATA 6Gb/s cable × 2

ASUS Wi-Fi moving antennas × 1
M.2 Rubber Package × 1
Screw package for M.2 SSD × 1
TUF Gaming sticker × 1

TUF Certification card × 1
User guide × 1

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
