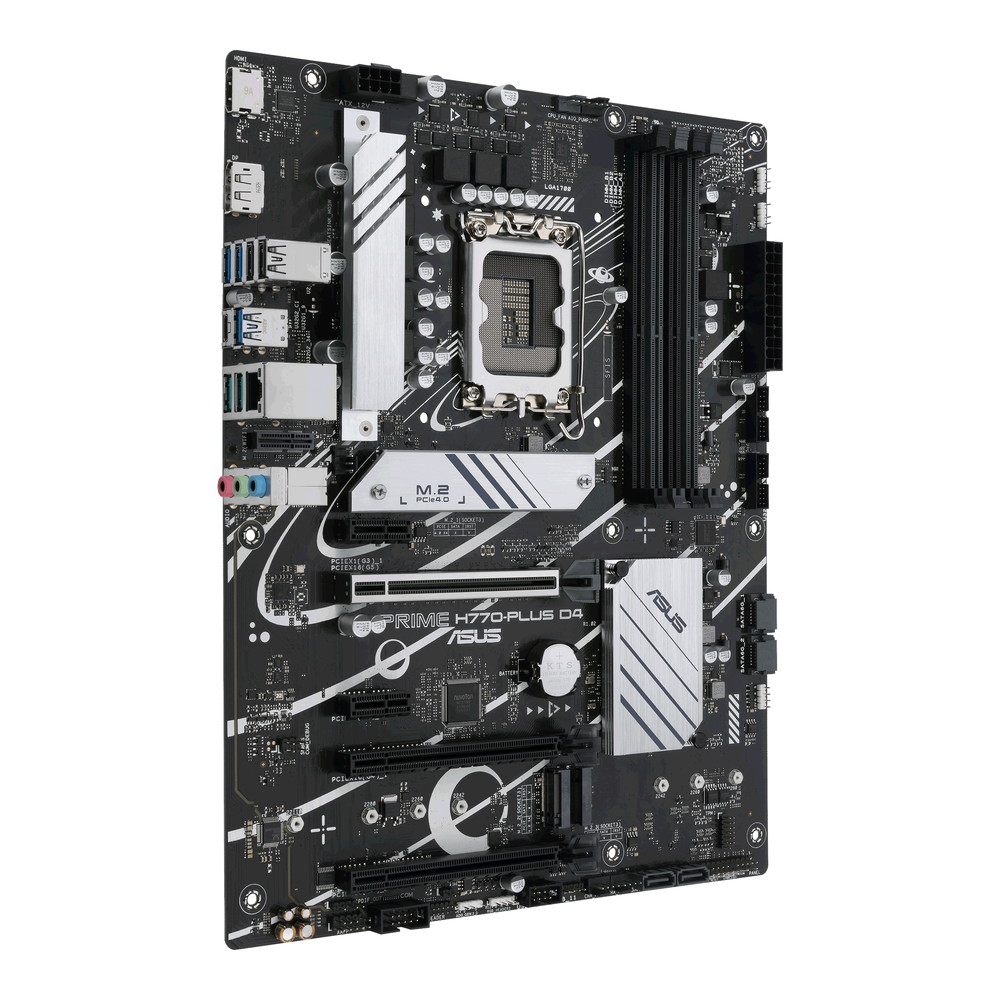

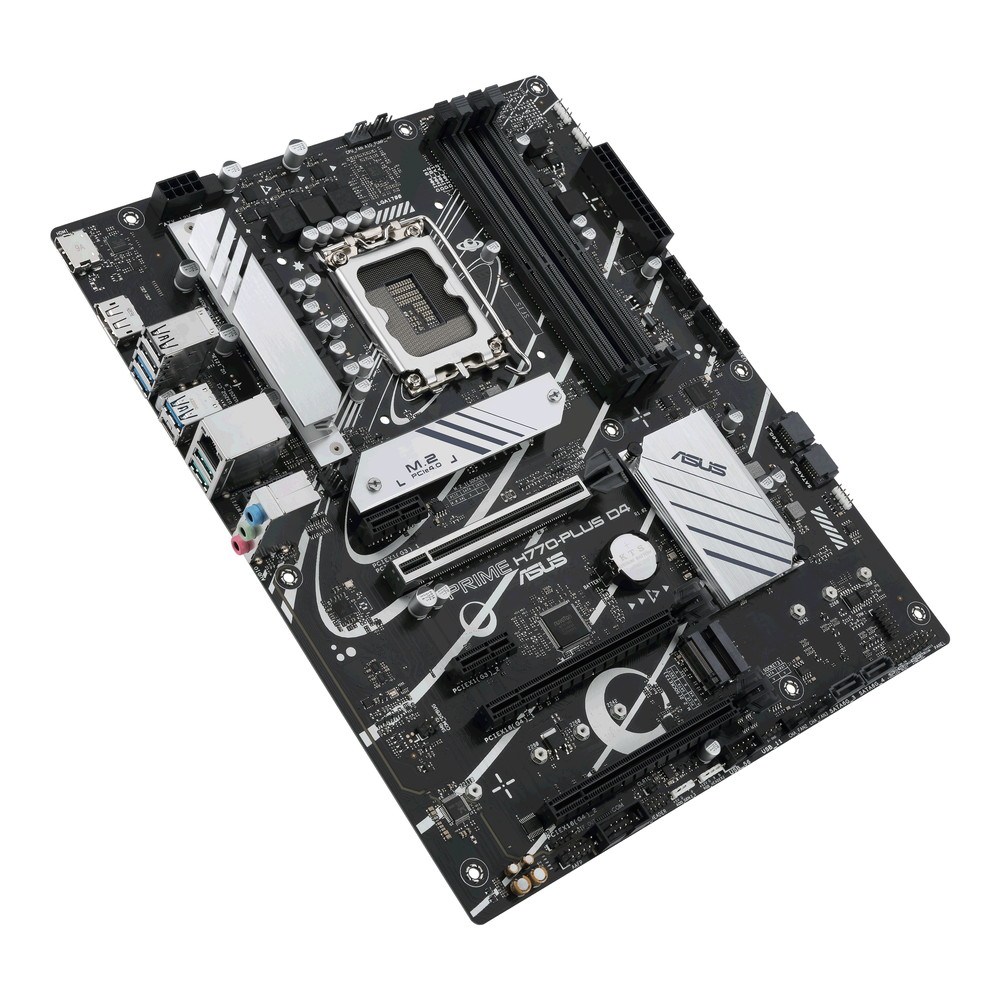

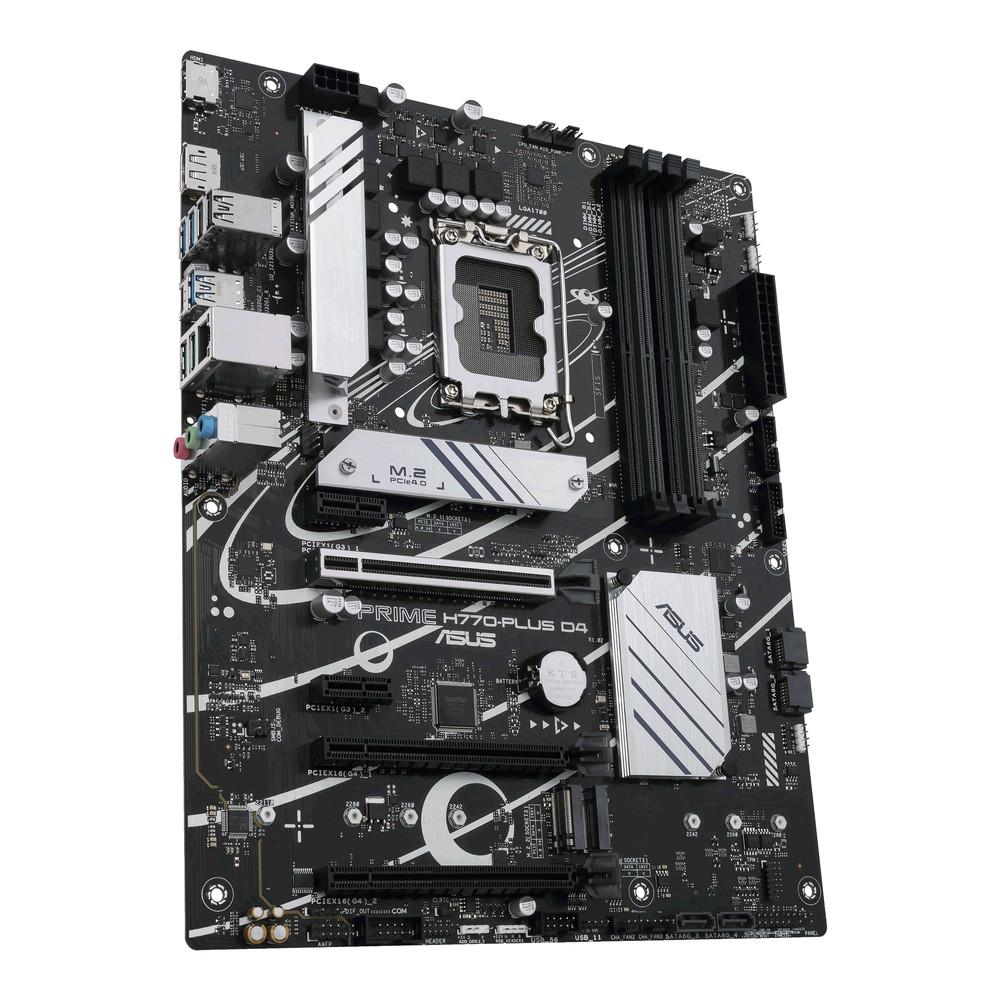

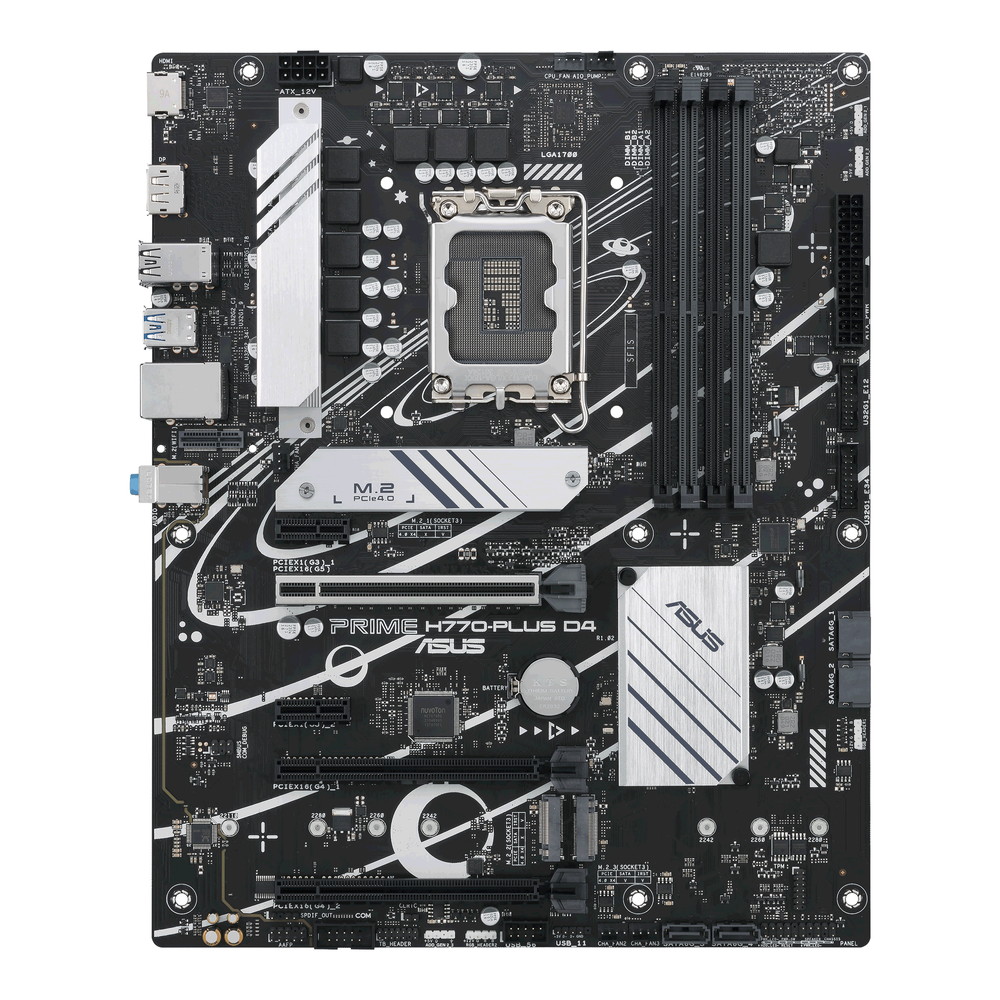

PRIME H770-PLUS D4

PRIME H770-PLUS D4

H770チップセット搭載 DDR4モデル
PCIe 5.0対応「PRIME」マザーボード

・チップセット：Intel H770
・対応CPU：第13/12世代 Intel®プロセッサー
・対応ソケット：LGA1700
・拡張スロット：PCIe 5.0 x16 × 1、PCIe 4.0 x16(x4) × 2、PCIe 3.0 x1 × 2
・対応メモリー：DDR4-5066(OC) × 4（最大128GB）
・フォームファクター：ATX（305×244mm）
・ProCool 8-pin電源コネクター
・PCIe 5.0スロット
・PCIe 4.0 M.2スロット
・USB 3.2 Gen2 Type-Cポート搭載
・Thunderbolt™ (USB4®) ヘッダー
・Realtek 2.5G LAN
・HDMI 2.1 × 1、DP 1.4 × 1
・VRMヒートシンク、M.2ヒートシンクなどがシステムを冷却
・Fan Xpert 2+、Power Saving、DIGI+ VRM

型番：PRIME H770-PLUS D4

JAN：0195553963589

発売日：2023年1月3日


「​PRIME H770-PLUS D4」は、Intel H770チップセットを搭載した「PRIME」シリーズマザーボードです。最新のシステムを高いコストパフォーマンスで構築可能なDDR4モデルです。
VRMヒートシンクやM.2ヒートシンクなどを備え、冷却性能も高められています。
また、PCIe 5.0スロットPCIe 4.0 M.2スロットやUSB 3.2 Gen2x2 Type-Cポートなどの最新規格を搭載。さらにRealtek 2.5G LANをサポートし、高速なネットワーク環境を構築することができます。
専用ユーティリティ「Armoury Crate」から、さまざまなシステムの設定を行うことができます。











型番 PRIME H770-PLUS D4
フォームファクター ATX（305×244mm）
チップセット Intel® H770 Chipset
対応CPUソケット Intel® Socket LGA1700
対応CPU 13th Gen Intel® Core™ & 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors*
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
対応メモリー 4 DIMM, Max. 128GB, DDR4 5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem
拡張スロット Intel® 13th & 12th Gen Processors*
PCIe 5.0 x16 slot × 1
Intel® H770 Chipset
PCIe 4.0 x16 slots (support x4 mode) × 2
PCIe 3.0 x1 slot × 2
ストレージ M.2 slot × 3
Intel® 13th & 12th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
Intel® H770 Chipset
M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)

SATA 6Gb/s port × 4
* Intel® Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.

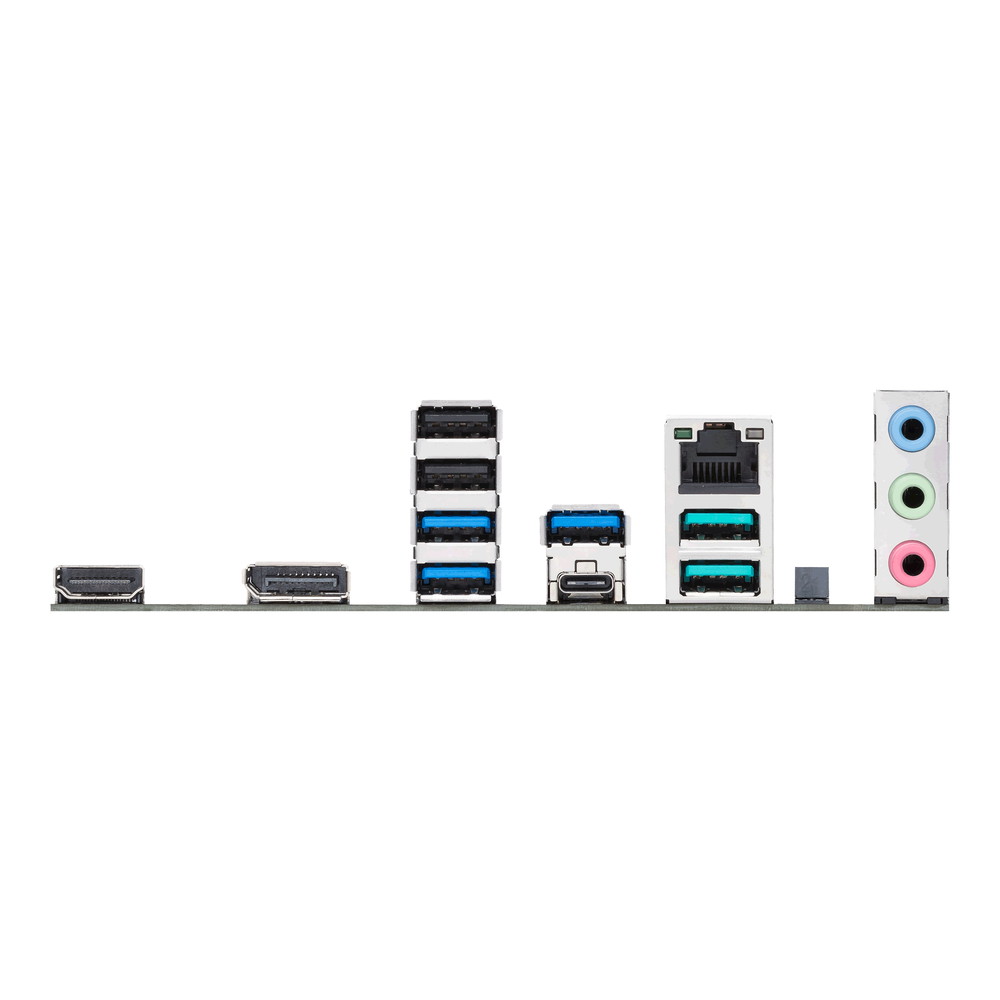

USB Rear USB (Total 8 ports)
USB 3.2 Gen 2 port × 3 (2 Type-A + 1 USB Type-C®)
USB 3.2 Gen 1 port × 3 (3 Type-A)
USB 2.0 port × 2 (2 Type-A)

Front USB (Total 7 ports)
USB 3.2 Gen 1 header × 2 (support 4 additional USB 3.2 Gen 1 ports)
USB 2.0 header × 2 (support 3 additional USB 2.0 ports)
Thunderbolt Thunderbolt™ (USB4®) header × 1
LAN Realtek 2.5Gb Ethernet × 1
無線機能 Vertical M.2 slot only (Key E, CNVi & PCIe)*
* Wi-Fi module is sold separately.
映像出力 DisplayPort × 1
Supports max. 4K@60Hz as specified in DisplayPort 1.4.

HDMI® port × 1
Supports 4K@60Hz as specified in HDMI® 2.1.

* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
オーディオ Realtek 7.1 Surround Sound High Definition Audio CODEC*
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback
LED Addressable Gen 2 header × 3
Aura RGB header × 2
OS Windows® 11, Windows® 10 64-bit
付属品 SATA 6Gb/s cable × 2

I/O Shield × 1
M.2 Rubber Package × 1
Screw Packages for M.2 SSD × 2

User guide × 1

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
