ROG STRIX Z790-A GAMING WIFI D4

ROG STRIX Z790-A GAMING WIFI D4

Z790チップセット搭載 DDR4モデル
16+1 70Aパワーステージの電源回路
PCIe 5.0対応「ROG STRIX」ゲーミングマザーボード

・チップセット:Intel Z790
・対応CPU:第13/12世代 Intel®プロセッサー
・対応ソケット:LGA1700
・拡張スロット:PCIe 5.0 x16 × 1、PCIe 4.0 x16(x4/x4) × 2、PCIe 3.0 x1 × 1
・対応メモリー:DDR4-5333+(OC)
・フォームファクター:ATX
・16+1 70Aパワーステージの電源回路
・合金チョークと高耐久性コンデンサー
・8 + 8 ProCool II電源コネクター
・6層PCB
・Intel 2.5G LAN + Wi-Fi 6E
・4基のPCIe 4.0 M.2スロット
・USB 3.2 Gen2x2 Type-C搭載
・フロントUSB 3.2 Gen 2x2 Type-C with up to 30W PD Fast-charge
・Thunderbolt ヘッダー
・大型VRMヒートシンク、M.2ヒートシンク、M.2バックプレートなどがシステムを強力に冷却
・Q-Release、M.2 Q-Latch、SafeSlot、事前取り付け済みI/Oシールド
・AI Cooling II、AI Overclocking


ROG STRIX Z790-A GAMING WIFI D4」は、Intel Z790チップセットを搭載したマザーボードです。
定格70Aの16+1パワーステージが、最新の第13世代Intel® Core™ プロセッサーの性能を引き出します。
また、PCIe 5.0スロットや、PCIe 4.0 M.2スロット、USB 3.2 Gen 2x2 Type-Cなどの高速な規格を搭載しています。
さらに、大型VRMヒートシンク、M.2ヒートシンク、M.2バックプレートなどがシステムを強力に冷却します。
Intel 2.5G LAN + Wi-Fi 6Eをサポートし、高速なネットワーク環境を構築することができます。

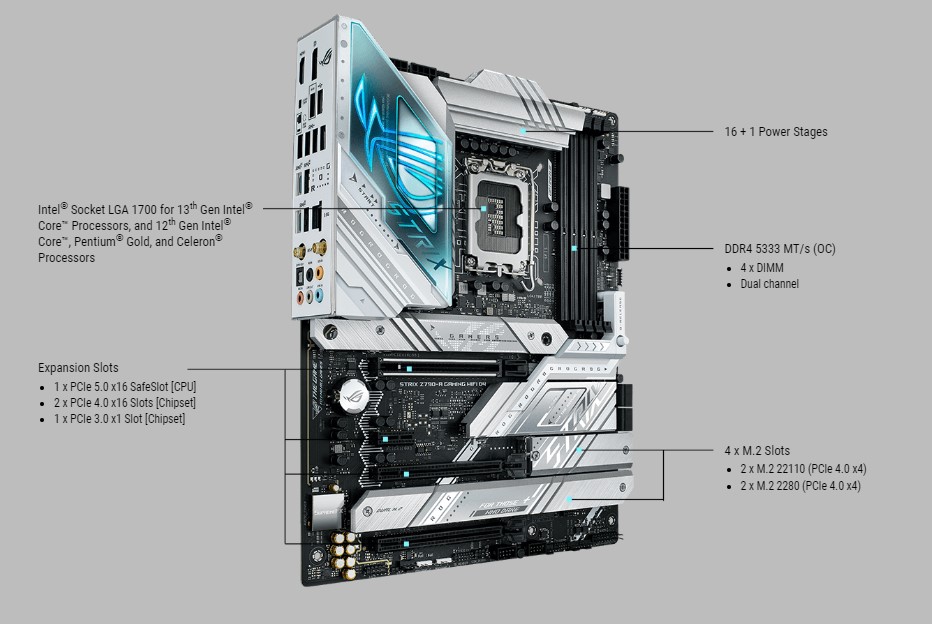

堅牢な電源ソリューション

・パワーアーキテクチャ
第13世代および第12世代インテル® Core™ プロセッサーをあらゆるワークロードで快適に動作させるために、それぞれ70A定格の16 + 1パワーステージが十分な電流を供給します。

・合金製チョークと高耐久性コンデンサー
ハイエンドチョークと高耐久性コンデンサーは、極端な温度に耐えるように設計されており、業界標準を上回る性能を実現します。

・デュアルProCool IIパワーコネクター
ProCool IIコネクターは、PSUの電源ラインと同一平面に接触するように精密に設計されています。金属シースは、熱放散を改善し、電気インピーダンスを低下させます。

・6層プリント基板
多層プリント基板デザインは、電圧レギュレータの周りの熱をすばやく放散し、システム全体の安定性を向上させ、CPUにオーバークロックのヘッドルームを提供します。

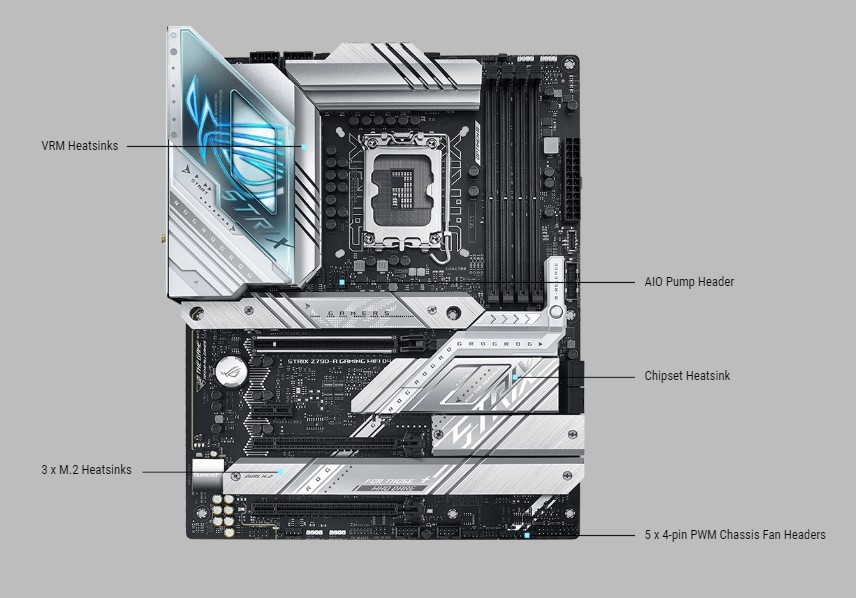

冷却性能

・VRMヒートシンク
電源ソリューションのカバーには、戦略的なエアフロー・チャネルを持つ2つの厚いヒートシンクがあり、高性能Intel第13世代プロセッサーの電源供給時に熱放散を増加させます。

M.2バックプレート
一体型バックプレートは、エアフローが制限されている場合でも、高性能ドライブが最高のパフォーマンスを発揮できるようサポートします。

M.2ヒートシンク
ヒートシンクはすべてのスロットをカバーし、オンボードのNVME SSDを最適な温度に保ち、安定した性能と信頼性を実現します。






熱対策

・CPUファンヘッダー
専用のPWM/DCファンヘッダーは、CPUクーラーへのアクセスを容易にします。

・AIOポンプファンヘッダー
専用のPWM/DCヘッダーは、自給自足の水冷セットアップを接続します。

・4ピンファンヘッダー
各ヘッダーは、PWMまたはDCファンの自動検出に対応しています。






ネットワーク

・Intel Wi-Fi 6E (802.11ax)
オンボードにWi-Fi 6Eチップを搭載。 新たに利用可能になった6GHz帯の無線スペクトルを利用しています。
5GHz帯の最大3倍の帯域幅と最大7つの160MHz帯を提供し、超高速ワイヤレス・ネットワーキングの速度と容量を向上させ、
密集したワイヤレス環境でのパフォーマンスを向上させます。


・Intel 2.5 Gb Ethernet (ASUS LANGuard搭載)
オンボードの2.5Gbイーサネットは、標準的なイーサネット接続よりも最大2.5倍高速なファイル転送、
スムーズでラグのないゲーム、高解像度のビデオストリーミングを実現し、有線接続を強化します。






USB

・​USB 3.2 Gen 2x2 Type-C
Strix Z790-Aは、最大20Gbpsの高速データ転送を実現するUSB 3.2 Gen 2x2 Type-C®コネクタを2つ搭載しています。1つはリアI/Oのポート、もう1つはシャーシのフロントパネルに取り付けることができ、最大30Wのデバイスを急速充電するPower Delivery (PD) 3.0技術も搭載しています。







PCIe 5.0

PCIe 5.0 x16 SafeSlotは、次世代グラフィックスカードのサイズと帯域幅の増加に対応できるよう、十分な装備が施されています。4つのPCIe 4.0 M.2スロットに搭載された軽快なストレージオプションは、すべて堅牢なヒートシンクを備え、パフォーマンスを最大限に引き出します。

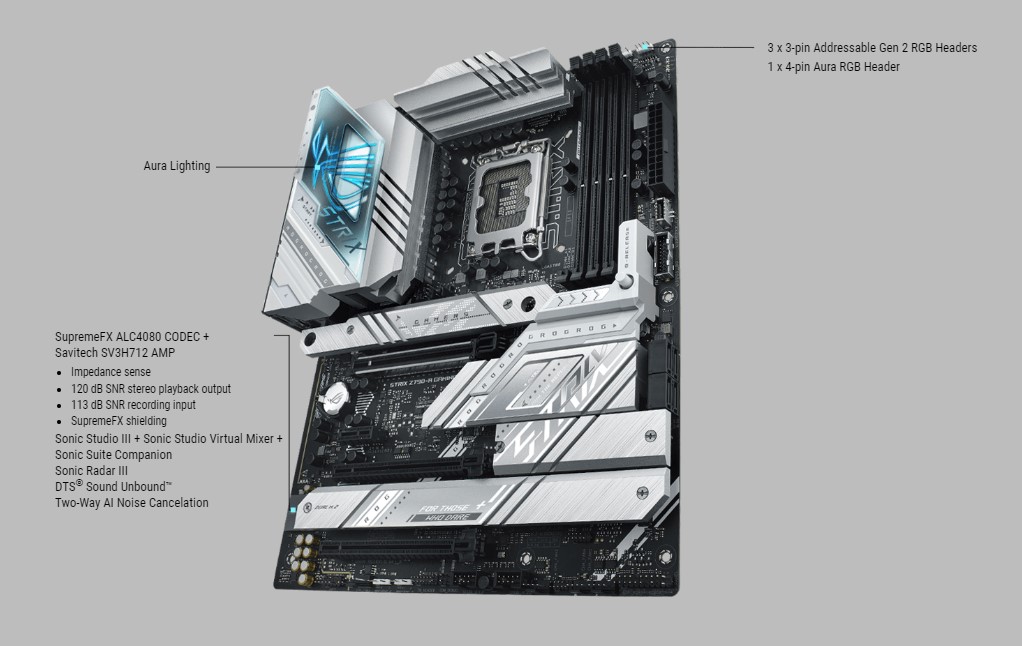

ROG SupremeFXオーディオテクノロジー

ROG SupremeFXは、ハードウェアとソフトウェア技術を独自に融合させ、優れたオーディオを提供します。Strix Z790-Aの実装では、全チャンネルで最大32bit/384kHzのハイレゾ再生が可能なALC4080コーデックを搭載しています。フロントパネル出力は、統合されたSavitechアンプを通してストリーミングされ、さまざまなスピーカーやヘッドセットにハイファイな音響を駆動することができます。







インテリジェントコントロール

・AI COOLING II
ワンクリックであらゆる構築の熱と音響のバランスをとることができます。
ASUS独自のアルゴリズムにより、クイックストレステストを実行しながら不要なノイズを削減し、CPU温度を監視してファンを最適な速度に動的に調整します。

・双方向AIノイズキャンセリング
膨大なディープラーニングデータベースを活用し、500万種類以上のバックグラウンドノイズを低減することで、ゲームや通話でのクリアなコミュニケーションを支援します。

・AI ネットワーキング
GameFirst VIは、アプリケーションの使用シナリオと対応する学習アルゴリズムに基づいてリアルタイムで帯域幅を割り当てることにより、ネットワーク性能を最適化します。
最新のアップデートでは、GeForce NOWの専用サポートが追加され、激しいゲームストリーミングセッションで可能な限り低いレイテンシーを保証します。







UEFI BIOS

ROG UEFI (BIOS)は、あなたのPCを設定・調整するために必要な機能を提供します。
分かりやすくシンプルな「EZ Mode」と、詳細な設定が可能な「Advanced Mode」の2つのモードから、
各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。

・EZ Mode
システム情報やオーバークロック設定まで一つの画面で確認・設定できるモード

・Advanced Mode
各項目の詳細な設定が可能なモード








Armoury Crate

Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。

ダウンロードはこちら>













型番 ROG STRIX Z790-A GAMING WIFI D4
フォームファクター ATX(305×244mm)
チップセット Intel® Z790 Chipset
対応CPUソケット LGA1700
対応CPU 13th Gen Intel® Core™ Processors & 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
対応メモリー 4 DIMM, Max. 128GB, DDR4
5333(OC)/5133(OC)/5066(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133
Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem III
* Supported memory types, data rate(Speed),
and number of DRAM modules vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list.
拡張スロット Intel® 13th & 12th Gen Processors*
PCIe 5.0 x16 slot × 1

Intel® Z790 Chipset
PCIe 4.0 x16 slots (support x4/x4 mode) × 2
PCIe 3.0 x1 slot × 1

- To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.
ストレージ M.2 slot × 4
Intel® 13th & 12th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
Intel® Z790 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)

SATA 6Gb/s port × 4
* Intel® Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.

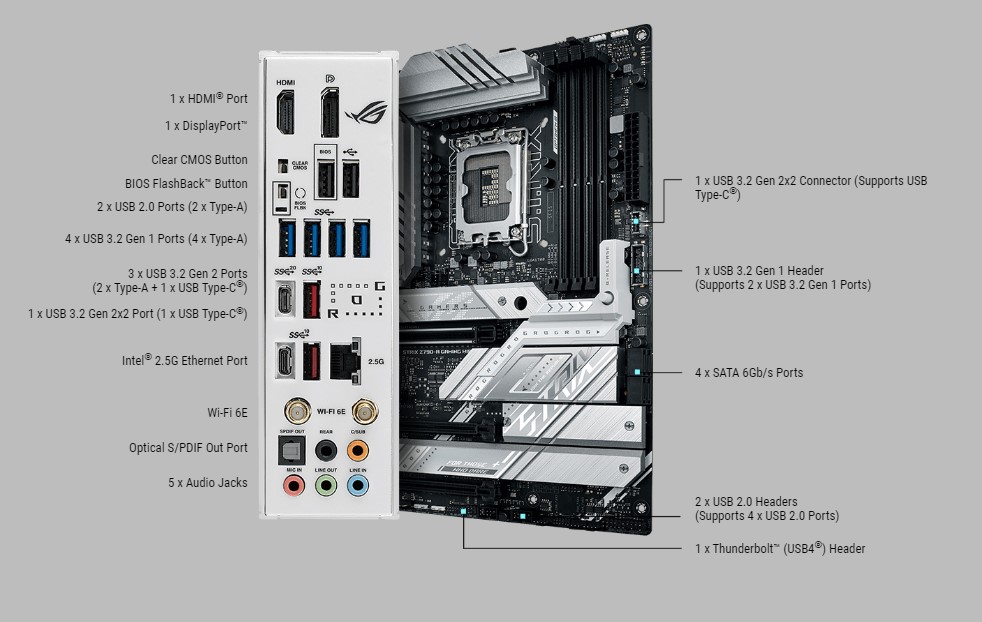

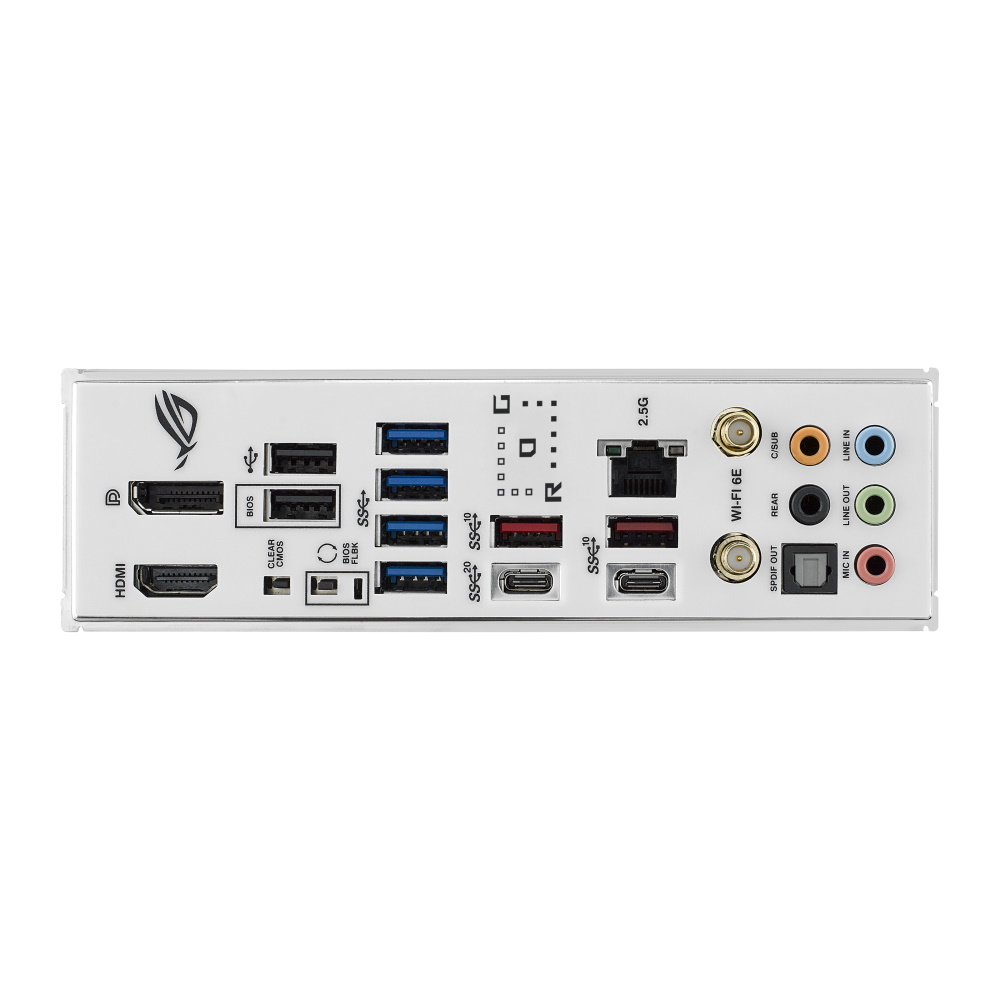

USB Rear USB (Total 10 ports)
USB 3.2 Gen 2x2 port × 1 (1 USB Type-C®)
USB 3.2 Gen 2 port × 3 (2 Type-A + 1 USB Type-C®)
USB 3.2 Gen 1 port × 4 (4 Type-A)
USB 2.0 port × 2 (2 Type-A)

Front USB (Total 7 ports)
USB 3.2 Gen 2x2 connector × 1 (supports USB Type-C® with up to 30W PD)
USB 3.2 Gen 1 header × 1 (supports 2 additional USB 3.2 Gen 1 ports)
USB 2.0 header × 2 (supports 4 additional USB 2.0 ports)
Thunderbolt Thunderbolt™ header × 1
LAN Intel® 2.5Gb Ethernet × 1
ASUS LANGuard
無線機能 Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth® v5.3
* WiFi 6E 6GHz regulatory may vary between countries.
映像出力 DisplayPort × 1
Supports max. 8K@60Hz as specified in DisplayPort 1.4.

HDMI® port × 1
Supports 4K@60Hz as specified in HDMI 2.1.

* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
****VGA resolution support depends on processors' or graphic cards' resolution.
オーディオ ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080
- Impedance sense for front and rear headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback
LED Addressable Gen 2 header × 3
AURA RGB header × 1
OS Windows® 11, Windows® 10 64-bit

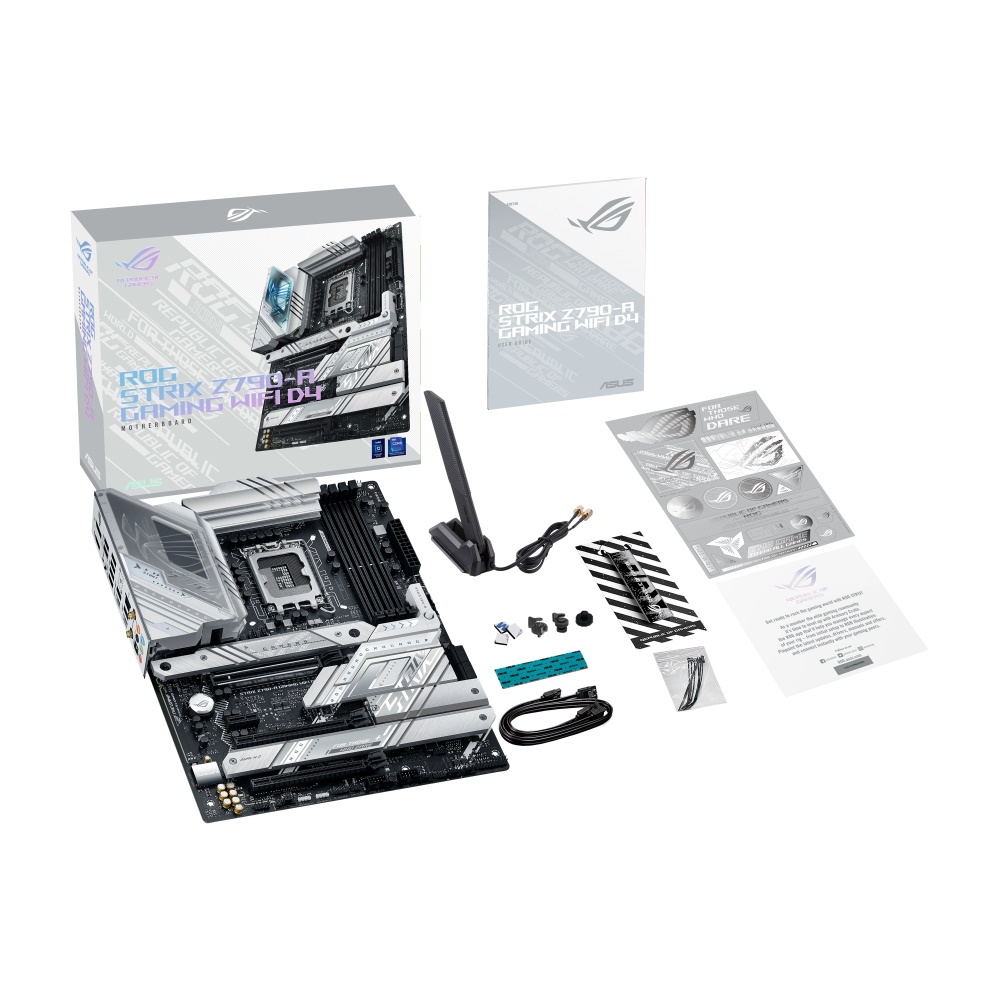

付属品 SATA 6Gb/s cables × 2

Thermal pad for M.2 × 1

ASUS Wi-Fi moving antennas × 1
Cable ties package × 1
M.2 backplate Q-Latch package × 1
M.2 Q-Latch package × 1
ROG key chain × 1
ROG Strix stickers × 1
ROG Strix thank you card × 1
M.2 Rubber Packages × 2
M.2 backplate Rubber × 1

User guide × 1

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
