ROG STRIX B760-I GAMING WIFI

ROG STRIX B760-I GAMING WIFI

B760チップセット搭載
「ROG STRIX」Mini-ITXマザーボード
定格80Aの8+1パワーステージ

・チップセット:Intel B760
・対応CPU:第13/12世代 Intel®プロセッサー
・対応ソケット:LGA1700
・拡張スロット:PCIe 5.0 x16 × 1
・対応メモリー:DDR5-7600(OC)
・フォームファクター:Mini-ITX
・定格80Aの8+1パワーステージ
・ProCool 8pin電源コネクター、合金チョークと耐久性のあるコンデンサー
・8層PCB
・VRMヒートシンクアレイ、M.2ヒートシンク、M.2バックプレートがシステムを冷却
・PCIe 5.0スロット
・PCIe 4.0 M.2スロット
・USB 3.2 Gen2x2 Type-Cポート搭載
・フロントUSB 3.2 Gen2
・Wi-Fi 6E + Intel 2.5G LAN
・HDMI 2.1 × 1、DP 1.4 × 1
・双方向AIノイズキャンセリング
・M.2 Q-Latch、Q-LED、事前取付済み I/O シールド

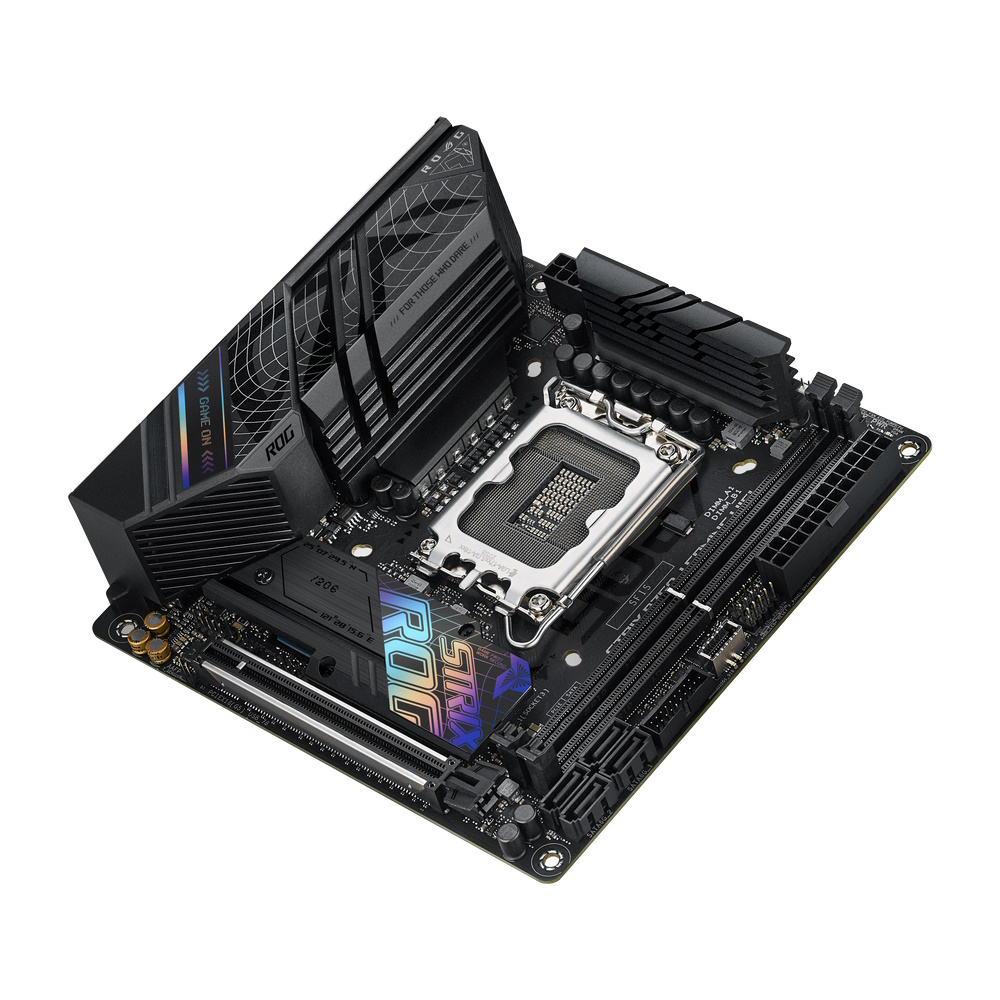

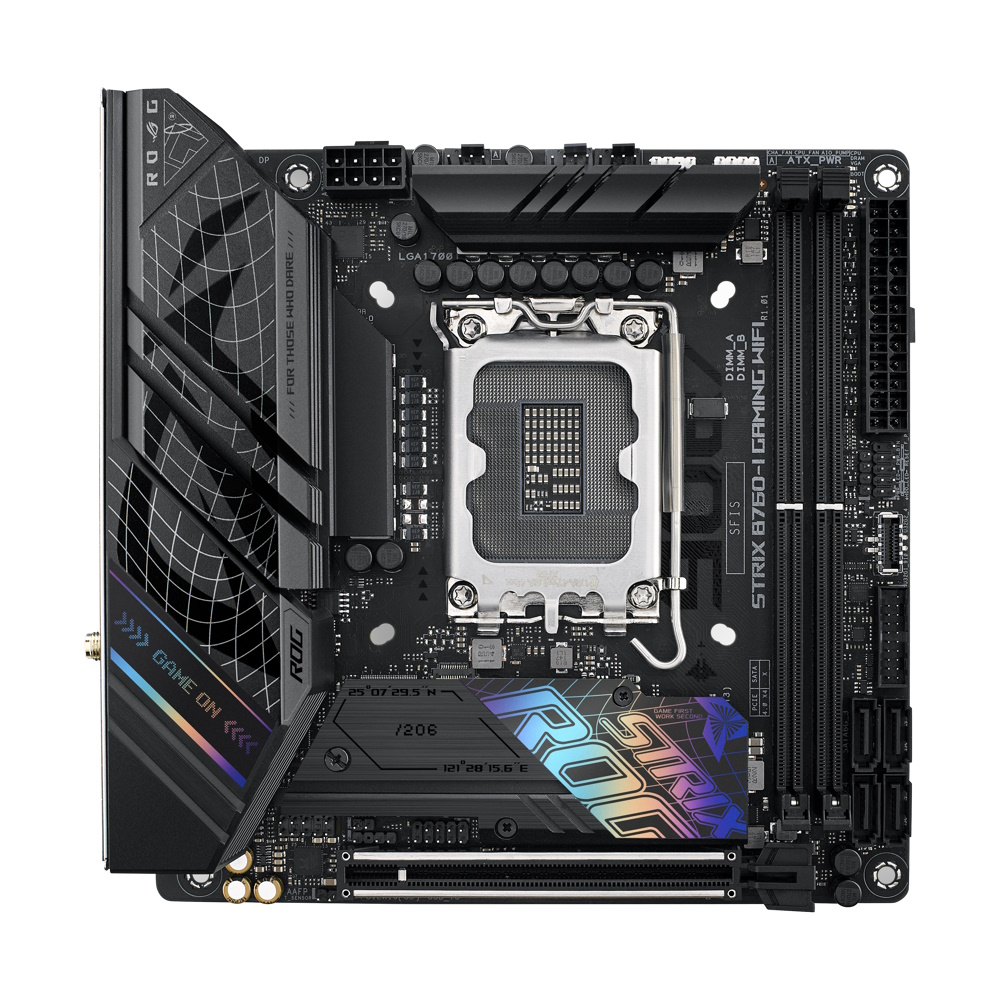

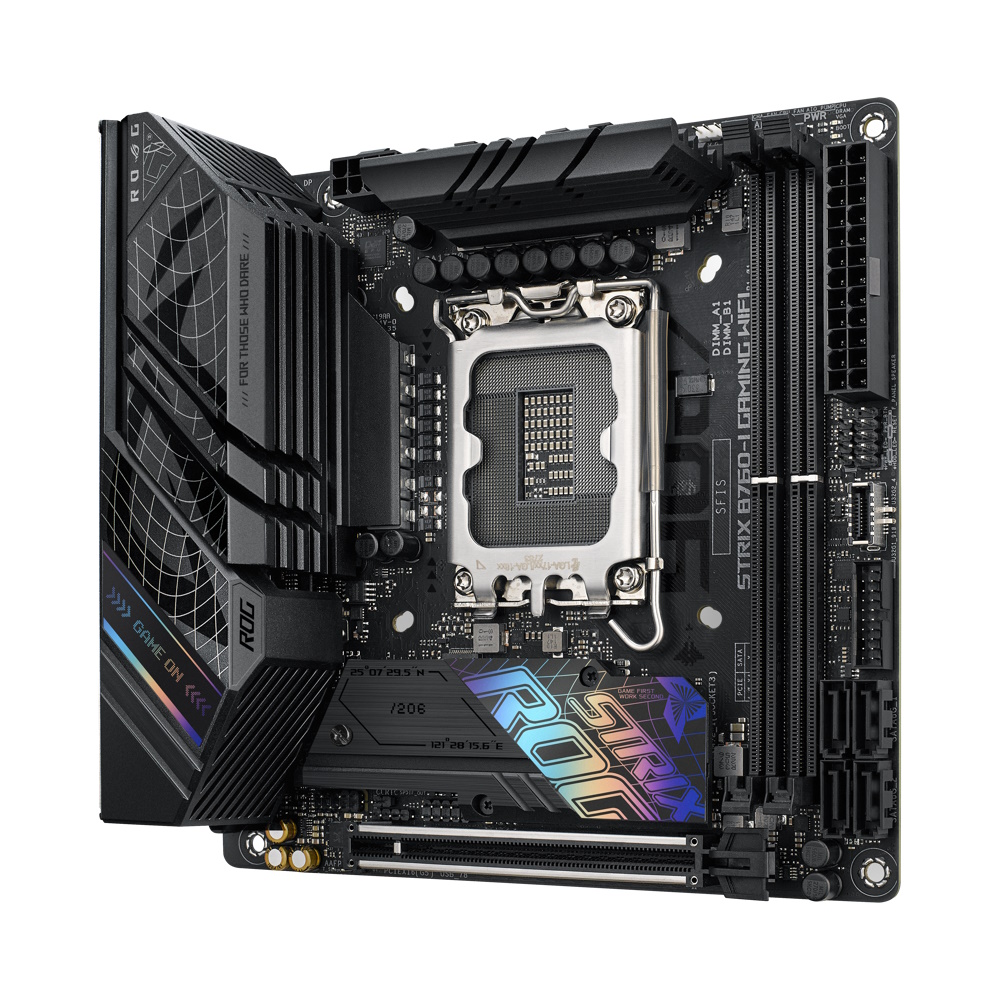

「ROG STRIX B760-I GAMING WIFI」は、B760チップセットを搭載した「ROG STRIX」ゲーミングMini-ITXマザーボードです。
定格80Aの8+1パワーステージの強力な電源回路を搭載し、小型ながら最新の第13世代Intel Coreプロセッサーの性能を最大限に引き出します。大型VRMヒートシンクやM.2ヒートシンク、高伝導性サーマルパッドなど、強力な冷却機能も備わっています。

DDR5-7600(OC)のメモリースロットをサポート。さらに、PCIe 5.0スロットやM.2 PCIe 5.0スロット、USB 3.2 Gen2x2 Type-Cポートの高速規格に対応しています。ネットワークはWi-Fi 6E・ 2.5Gb LANを搭載し、高速な通信環境を構築できます。

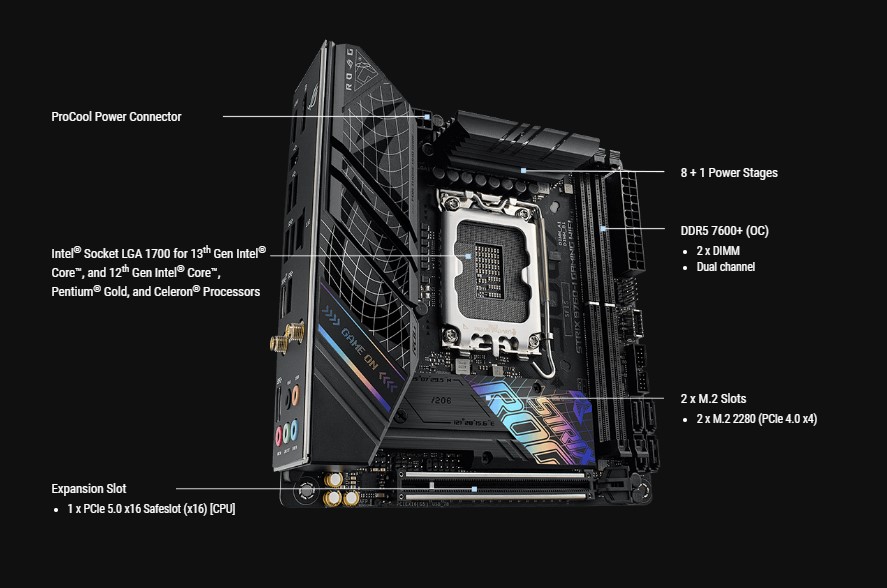

電源回路

各フェーズ最大80Aまでの出力に対応する8+1パワーステージによるフェーズ回路を搭載しています。

・8ピンのProCool II電源コネクター
ProCool IIコネクタは、PSUの電源ラインと確実に接触するよう精密に設計されています。金属製のシースが放熱性を高め、電気インピーダンスを低下させます。

・合金チョークと高耐久性コンデンサー
ハイエンドのチョークと耐久性のあるコンデンサーは、過酷な温度に耐えるように設計されており、業界標準を超えるパフォーマンスを実現します。

・DIGI+パワーコントロール
Digi+の電圧レギュレータモジュール(VRM)により、電圧降下、スイッチング周波数、電力効率の設定をリアルタイムでコントロールでき、CPUの電圧設定を微調整して究極の安定性とパフォーマンスを実現できます。

・8層PCB
多層構造のプリント基板は、電圧レギュレータの周りの熱を素早く放熱します。これにより、システム全体の安定性が向上し、CPUにオーバークロックを行うための余裕が生まれます。

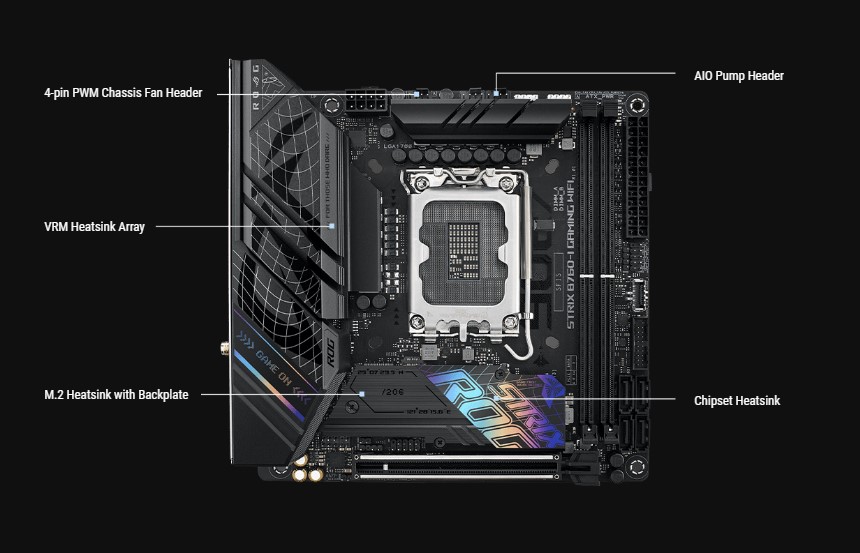

強力な冷却性能

・VRMヒートシンク
VRMヒートシンクは背面のI/Oまで拡張して表面積を最大化し、最新のAMD プロセッサの電力熱を効率的に処理するためのアクティブ冷却機能を搭載するとともに、大型のCPUクーラーのための空間も確保します。



・高導電性サーマルパッド
電源ステージとヒートシンクの間に高品質のサーマルパッドを採用することで、熱伝導を向上させ、VRMの動作温度を下げることができます。


・M.2およびチップセットヒートシンク
オンボードのM.2スロットとヒートシンクをチップセット上に積層し、省スペース化を実現。また、搭載された高性能ドライブの熱を抑えるために、アレイ全体を内蔵ファンで冷却しています。







冷却をサポートする設計

・CPUファンヘッダー
専用のPWM/DCファンヘッダーにより、CPUクーラーを簡単に取り付けることができます。

・AIOポンプファンヘッダー
専用のPWM/DCヘッダーが自動水冷装置をつなぎます。

4-ピンPWM/DCファンヘッダー
それぞれのヘッダーは、PWMやDCファンの自動検出に対応しています。





Wi-Fi 6E

Wi-Fi 6Eデバイスは、最大7つの160 MHzチャネルを追加した専用の6Eスペクトルを使用し、混雑した環境でもより高速な通信を可能にします。






インテル® 2.5 Gbイーサネット

オンボードの2.5Gbイーサネットは、有線接続を強化し、標準的なイーサネット接続に比べて最大250%の向上を実現し、
より高速なファイル転送、ラグのないスムーズなゲーム、高解像度ビデオストリーミングを可能にします。







PCIe 5.0に対応

PCIe 5.0のサポートは、SafeSlotで強化されたx16スロットにも拡張され、大型で強力な次世代GPUを処理するための構造的なサポートと帯域幅を提供します。








UEFI BIOS

ROG UEFI (BIOS)は、あなたのPCを設定・調整するために必要な機能を提供します。
分かりやすくシンプルな「EZ Mode」と、詳細な設定が可能な「Advanced Mode」の2つのモードから、
各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。

・EZ Mode
システム情報やオーバークロック設定まで一つの画面で確認・設定できるモード

・Advanced Mode
各項目の詳細な設定が可能なモード







インテリジェントコントロール

ASUS独自のソフトウェアおよびファームウェアユーティリティが、セットアップを簡素化し、パフォーマンスを向上させます。

・双方向AIノイズキャンセリング

ASUSが独自に開発したこのユーティリティは、大規模なディープラーニングデータベースを活用して、
マイクや着信音声からのバックグラウンドノイズを低減し、音声を保護しながら、音声を聞き取ることができるようにします。
キーボードの音やマウスのクリック音などの周囲の雑音を除去し、ゲーム中や通話中にもクリアに聞こえるようにします。

・AI Overclocking
ROG AI Overclockingは、CPUと冷却システムを自動的にプロファイリングし、最適な電圧と周波数設定を予測することで、PC性能を最大限に活用できるようにするユーティリティです。


・AI Cooling II
ワンクリックで冷却性と静音性のバランスをとることができます。ASUS独自のアルゴリズムにより、クイックストレステストを実行しながら不要なノイズを削減し、CPU温度を監視してファンを最適な速度に動的に調整します。


・AI NETWORKING
GameFirst VIは、アプリケーションの使用シナリオと対応する学習アルゴリズムに基づいてリアルタイムに帯域を割り当てることで、ネットワーク性能を最適化します。


・SONIC STUDIO III
「Sonic Studio III」は、ヘッドセットのHRTF(頭部伝達関数)を利用したバーチャルサラウンドに対応しているので、臨場感のある音場を実現し、より深く体験することができます。
また、直感的な操作が可能な「Sonic Studio III」のインターフェースには、さまざまなEQオプションやワンクリックプリセットが用意されており、
好みやヘッドセットの特性に合わせて音響を調整することができます。


・DTS® Sound Unbound
「ROG STRIX B760-I GAMING WIFI」には、「DTS® Sound Unbound™」アプリがプリインストールされており、
これまでにないほどオーディオに包まれ、ゲームやエンターテイメント体験に全く新しいレベルの没入感をもたらします。
Windows Sonicの空間技術を利用することで、DTS Sound Unboundはオーディオを仮想3D空間で提供します。
これにより、あなたはサウンドスケープの真ん中に置かれ、銃声や足音などの音の位置や方向を感じることができます。
* DTS Sound Unboundの利用には、ゲーム内でのサポートが必要です。対応しているタイトルについては各メーカーにご確認ください。






Armoury Crate

Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。



型番 ROG STRIX B760-I GAMING WIFI
フォームファクター Mini-ITX Form Factor
170×170mm
チップセット Intel® B760 Chipset
対応CPUソケット Socket LGA1700
対応CPU 13th Gen Intel® Core™ Processors & 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors*

Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**

* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
対応メモリー 2 DIMM, Max. 64GB, DDR5 7600(OC)/ 7466(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II

* Supported memory types, data rate(Speed), and number of DRAM module vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
拡張スロット Intel® 13th & 12th Gen Processors
PCIe 5.0 x16 slot × 1
ストレージ M.2 slot × 2
Intel® 13th & 12th Gen Processors
M.2_1 slot (Key M), type 2260/2280 (supports PCIe 4.0 x4 mode)
Intel® B760 Chipset**
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

SATA 6Gb/s port × 4

* Intel® Rapid Storage Technology supports SATA RAID 0/1/5/10.

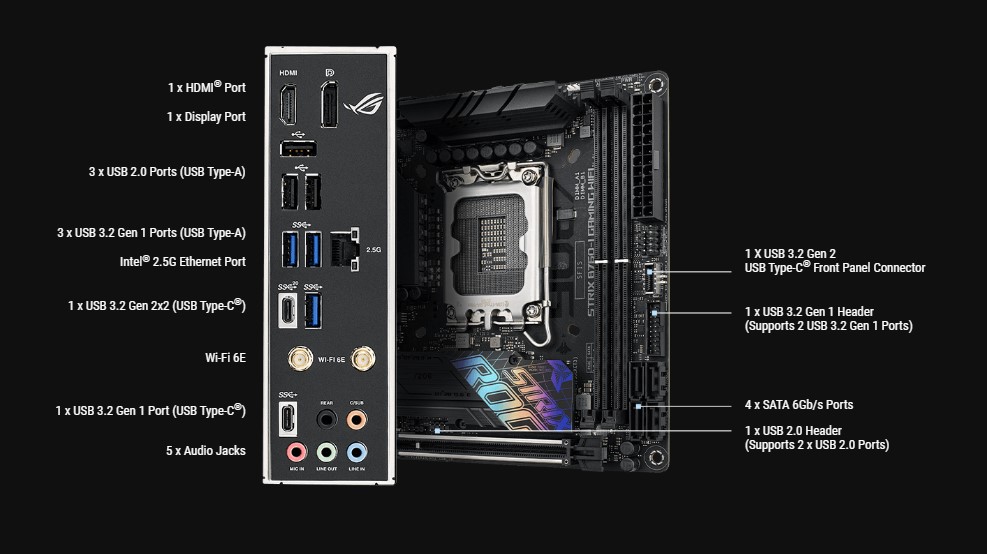

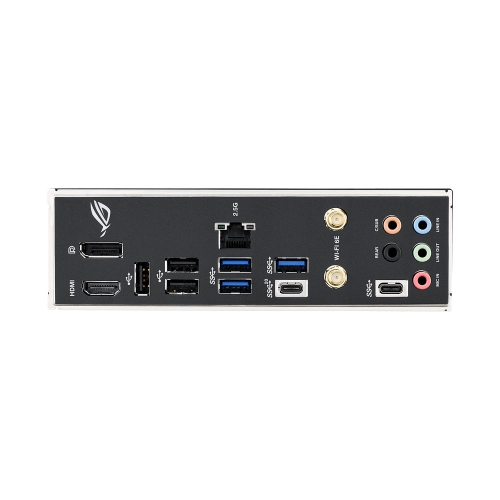

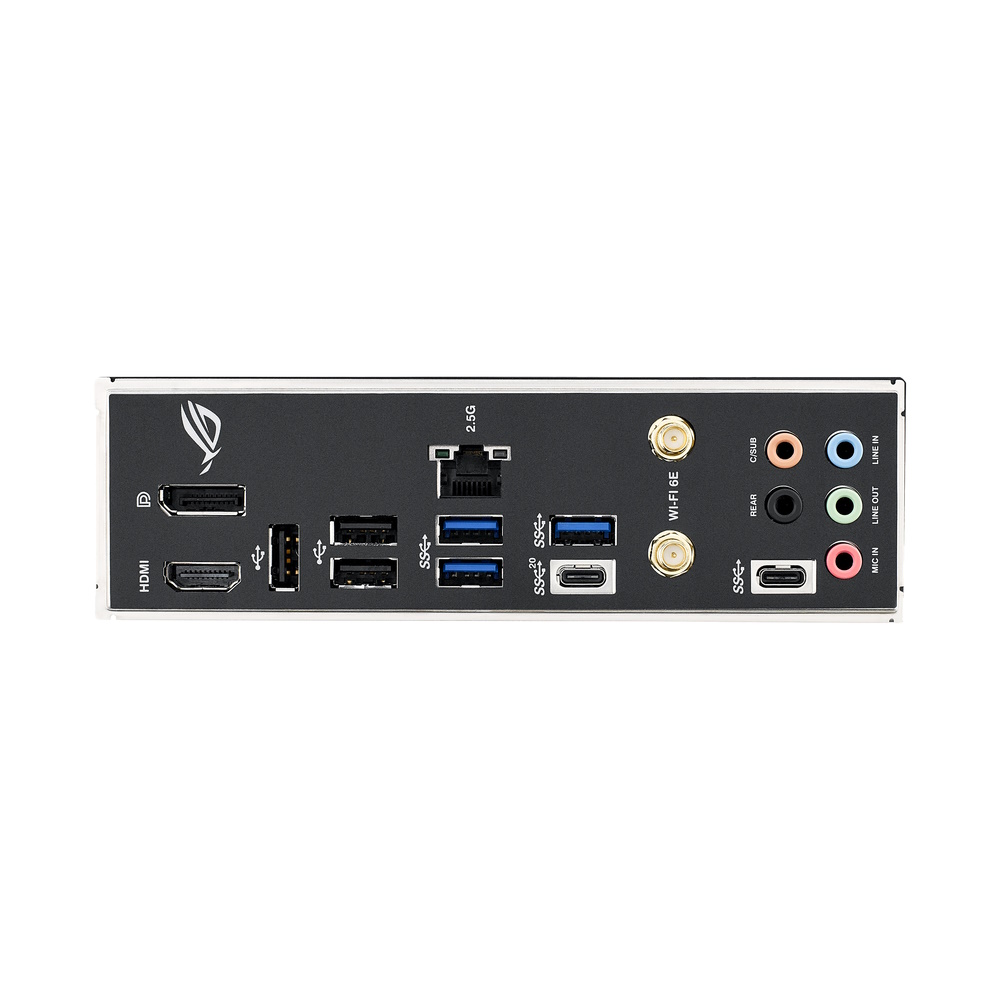

USB Rear USB (Total 8 ports)
USB 3.2 Gen 2x2 port × 1 (1 USB Type-C®)
USB 3.2 Gen 1 port × 4 (3 Type-A +1 USB Type-C®)
USB 2.0 port × 3 (3 Type-A)

Front USB (Total 5 ports)
USB 3.2 Gen 2 connector × 1 (supports USB Type-C®)
USB 3.2 Gen 1 header × 1 (supports additional 2 USB 3.2 Gen 1 ports)
USB 2.0 header × 1 (supports additional 2 USB 2.0 ports9
LAN Intel® 2.5Gb Ethernet
ASUS LANGuard
無線機能 Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth® v5.3
* WiFi 6E 6GHz regulatory may vary between countries.
映像出力 DisplayPort × 1
Support 4K@60Hz as specified in DisplayPort 1.4

HDMI® × 1
Support 4K@60Hz as specified in HDMI 2.1.

* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.

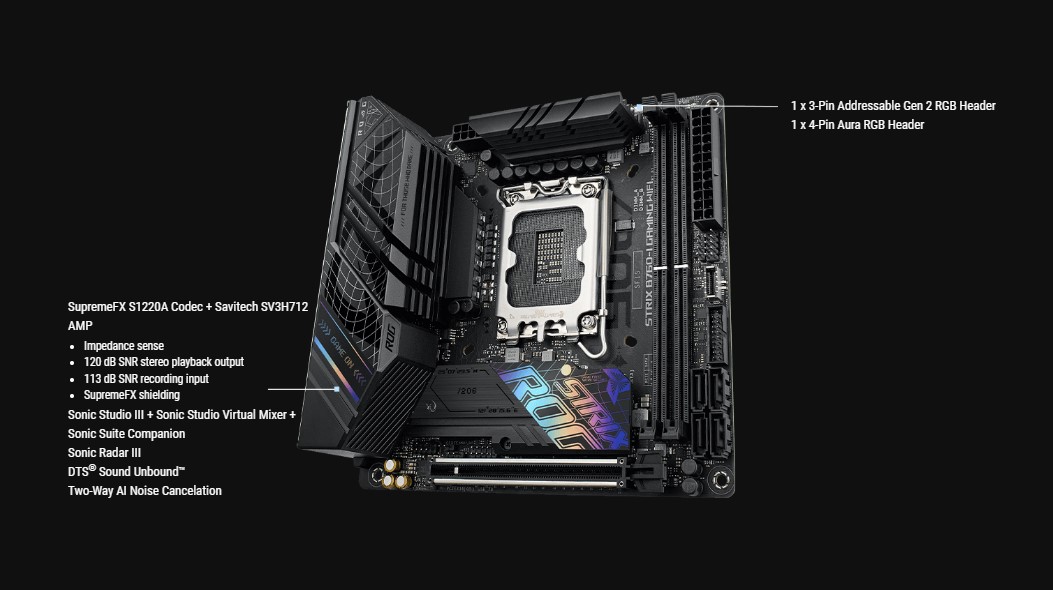

オーディオ ROG SupremeFX 7.1-Channel High Definition Audio CODEC S1220A
- Impedance sense for front and rear headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- Supports up to 32-Bit/192 kHz playback*
LED Addressable Gen 2 header × 1
Aura RGB header × 1
OS Windows® 11 64-bit, Windows® 10 64-bit

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
